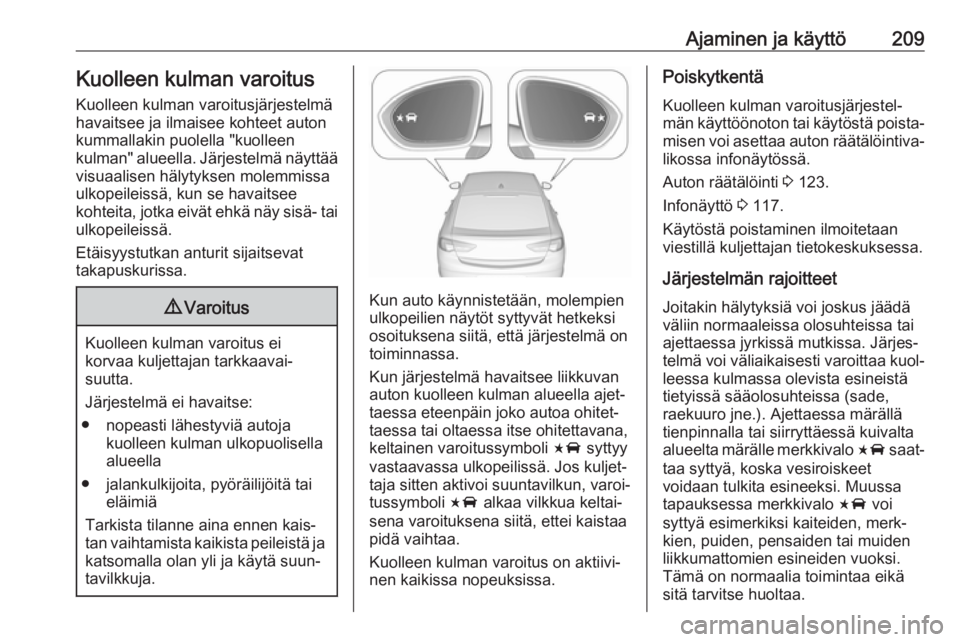

Ajaminen ja käyttö209Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.
Etäisyystutkan anturit sijaitsevat
takapuskurissa.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkuja.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Kun järjestelmä havaitsee liikkuvan
auton kuolleen kulman alueella ajet‐
taessa eteenpäin joko autoa ohitet‐ taessa tai oltaessa itse ohitettavana,
keltainen varoitussymboli F syttyy
vastaavassa ulkopeilissä. Jos kuljet‐
taja sitten aktivoi suuntavilkun, varoi‐
tussymboli F alkaa vilkkua keltai‐
sena varoituksena siitä, ettei kaistaa
pidä vaihtaa.
Kuolleen kulman varoitus on aktiivi‐
nen kaikissa nopeuksissa.
Poiskytkentä
Kuolleen kulman varoitusjärjestel‐
män käyttöönoton tai käytöstä poista‐
misen voi asettaa auton räätälöintiva‐
likossa infonäytössä.
Auton räätälöinti 3 123.
Infonäyttö 3 117.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Joitakin hälytyksiä voi joskus jäädä
väliin normaaleissa olosuhteissa tai
ajettaessa jyrkissä mutkissa. Järjes‐
telmä voi väliaikaisesti varoittaa kuol‐
leessa kulmassa olevista esineistä
tietyissä sääolosuhteissa (sade,
raekuuro jne.). Ajettaessa märällä tienpinnalla tai siirryttäessä kuivalta
alueelta märälle merkkivalo F saat‐
taa syttyä, koska vesiroiskeet
voidaan tulkita esineeksi. Muussa
tapauksessa merkkivalo F voi
syttyä esimerkiksi kaiteiden, merk‐
kien, puiden, pensaiden tai muiden
liikkumattomien esineiden vuoksi.
Tämä on normaalia toimintaa eikä
sitä tarvitse huoltaa.

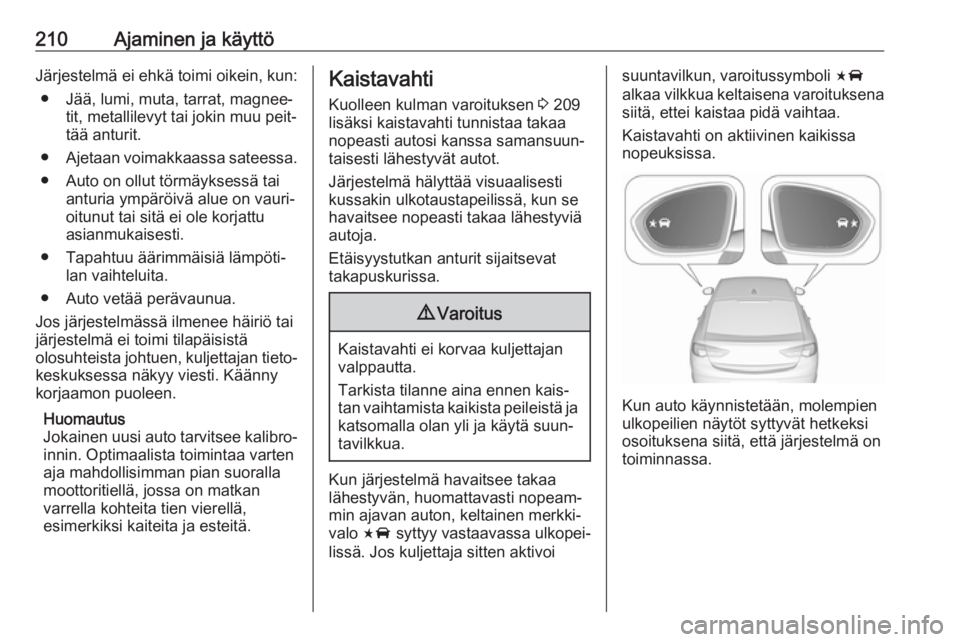

210Ajaminen ja käyttöJärjestelmä ei ehkä toimi oikein, kun:● Jää, lumi, muta, tarrat, magnee‐ tit, metallilevyt tai jokin muu peit‐
tää anturit.
● Ajetaan voimakkaassa sateessa.
● Auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
● Auto vetää perävaunua.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Huomautus
Jokainen uusi auto tarvitsee kalibro‐
innin. Optimaalista toimintaa varten
aja mahdollisimman pian suoralla
moottoritiellä, jossa on matkan
varrella kohteita tien vierellä,
esimerkiksi kaiteita ja esteitä.Kaistavahti
Kuolleen kulman varoituksen 3 209
lisäksi kaistavahti tunnistaa takaa
nopeasti autosi kanssa samansuun‐
taisesti lähestyvät autot.
Järjestelmä hälyttää visuaalisesti
kussakin ulkotaustapeilissä, kun se
havaitsee nopeasti takaa lähestyviä
autoja.
Etäisyystutkan anturit sijaitsevat
takapuskurissa.9 Varoitus
Kaistavahti ei korvaa kuljettajan
valppautta.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee takaa
lähestyvän, huomattavasti nopeam‐
min ajavan auton, keltainen merkki‐
valo F syttyy vastaavassa ulkopei‐
lissä. Jos kuljettaja sitten aktivoi
suuntavilkun, varoitussymboli F
alkaa vilkkua keltaisena varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Kaistavahti on aktiivinen kaikissa
nopeuksissa.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.

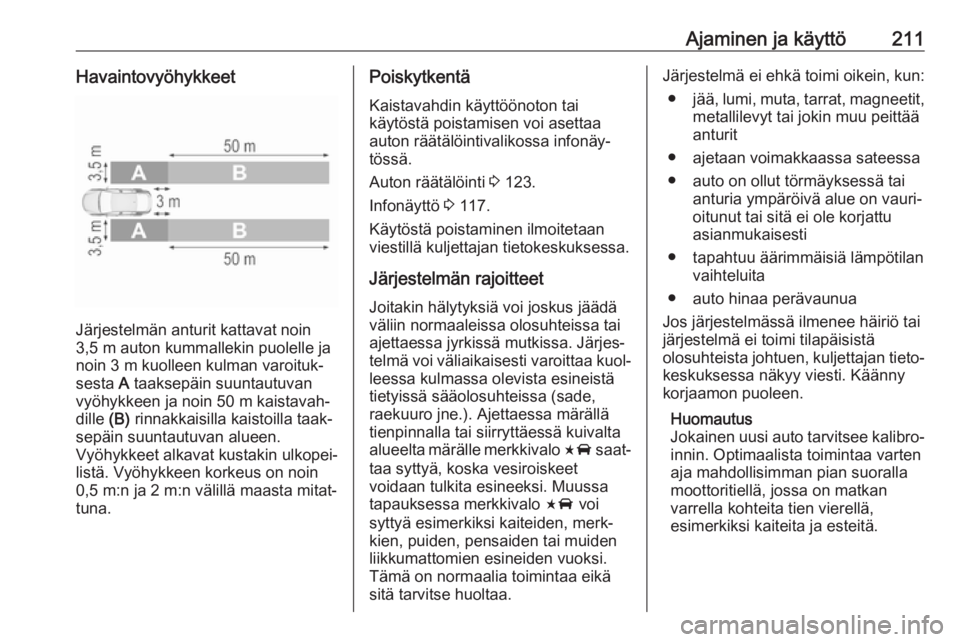

Ajaminen ja käyttö211Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
3,5 m auton kummallekin puolelle ja
noin 3 m kuolleen kulman varoituk‐ sesta A taaksepäin suuntautuvan
vyöhykkeen ja noin 50 m kaistavah‐
dille (B) rinnakkaisilla kaistoilla taak‐
sepäin suuntautuvan alueen.
Vyöhykkeet alkavat kustakin ulkopei‐
listä. Vyöhykkeen korkeus on noin
0,5 m:n ja 2 m:n välillä maasta mitat‐
tuna.
Poiskytkentä
Kaistavahdin käyttöönoton tai
käytöstä poistamisen voi asettaa auton räätälöintivalikossa infonäy‐
tössä.
Auton räätälöinti 3 123.
Infonäyttö 3 117.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Joitakin hälytyksiä voi joskus jäädä
väliin normaaleissa olosuhteissa tai
ajettaessa jyrkissä mutkissa. Järjes‐
telmä voi väliaikaisesti varoittaa kuol‐
leessa kulmassa olevista esineistä
tietyissä sääolosuhteissa (sade,
raekuuro jne.). Ajettaessa märällä tienpinnalla tai siirryttäessä kuivalta
alueelta märälle merkkivalo F saat‐
taa syttyä, koska vesiroiskeet
voidaan tulkita esineeksi. Muussa
tapauksessa merkkivalo F voi
syttyä esimerkiksi kaiteiden, merk‐
kien, puiden, pensaiden tai muiden
liikkumattomien esineiden vuoksi.
Tämä on normaalia toimintaa eikä
sitä tarvitse huoltaa.Järjestelmä ei ehkä toimi oikein, kun:
● jää, lumi, muta, tarrat, magneetit,
metallilevyt tai jokin muu peittää
anturit
● ajetaan voimakkaassa sateessa ● auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti
● tapahtuu äärimmäisiä lämpötilan vaihteluita
● auto hinaa perävaunua
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Huomautus
Jokainen uusi auto tarvitsee kalibro‐
innin. Optimaalista toimintaa varten
aja mahdollisimman pian suoralla
moottoritiellä, jossa on matkan
varrella kohteita tien vierellä,
esimerkiksi kaiteita ja esteitä.

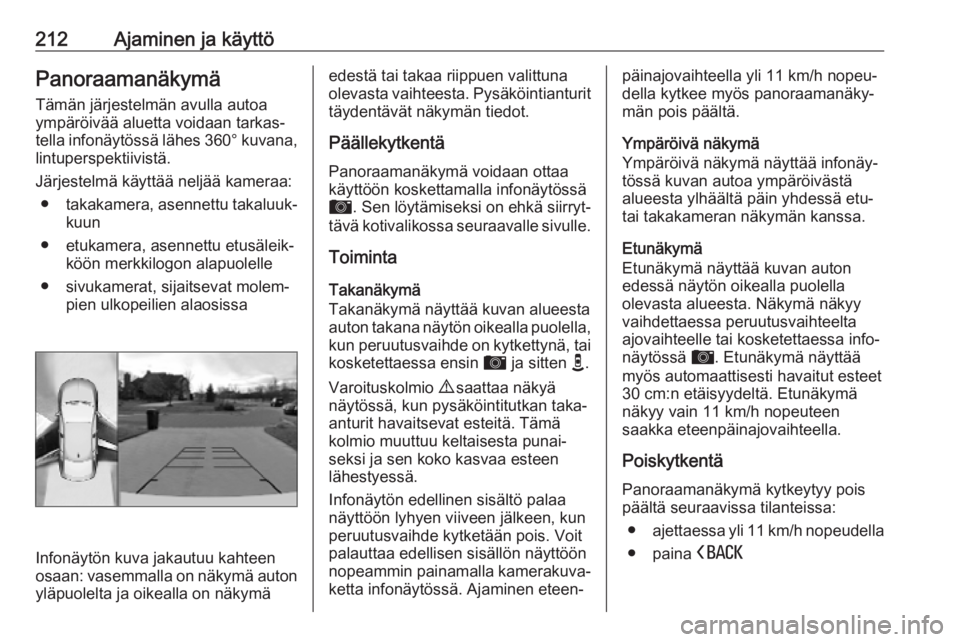

212Ajaminen ja käyttöPanoraamanäkymä
Tämän järjestelmän avulla autoa
ympäröivää aluetta voidaan tarkas‐
tella infonäytössä lähes 360° kuvana,
lintuperspektiivistä.
Järjestelmä käyttää neljää kameraa: ● takakamera, asennettu takaluuk‐
kuun
● etukamera, asennettu etusäleik‐ köön merkkilogon alapuolelle
● sivukamerat, sijaitsevat molem‐ pien ulkopeilien alaosissa
Infonäytön kuva jakautuu kahteen
osaan: vasemmalla on näkymä auton
yläpuolelta ja oikealla on näkymä
edestä tai takaa riippuen valittuna
olevasta vaihteesta. Pysäköintianturit täydentävät näkymän tiedot.
Päällekytkentä Panoraamanäkymä voidaan ottaa
käyttöön koskettamalla infonäytössä
d . Sen löytämiseksi on ehkä siirryt‐
tävä kotivalikossa seuraavalle sivulle.
Toiminta
Takanäkymä
Takanäkymä näyttää kuvan alueesta auton takana näytön oikealla puolella,
kun peruutusvaihde on kytkettynä, tai kosketettaessa ensin d ja sitten e.
Varoituskolmio 9 saattaa näkyä
näytössä, kun pysäköintitutkan taka-
anturit havaitsevat esteitä. Tämä
kolmio muuttuu keltaisesta punai‐
seksi ja sen koko kasvaa esteen
lähestyessä.
Infonäytön edellinen sisältö palaa
näyttöön lyhyen viiveen jälkeen, kun
peruutusvaihde kytketään pois. Voit
palauttaa edellisen sisällön näyttöön
nopeammin painamalla kamerakuva‐
ketta infonäytössä. Ajaminen eteen‐päinajovaihteella yli 11 km/h nopeu‐
della kytkee myös panoraamanäky‐
män pois päältä.
Ympäröivä näkymä
Ympäröivä näkymä näyttää infonäy‐
tössä kuvan autoa ympäröivästä
alueesta ylhäältä päin yhdessä etu-
tai takakameran näkymän kanssa.
Etunäkymä
Etunäkymä näyttää kuvan auton
edessä näytön oikealla puolella
olevasta alueesta. Näkymä näkyy
vaihdettaessa peruutusvaihteelta
ajovaihteelle tai kosketettaessa info‐
näytössä d. Etunäkymä näyttää
myös automaattisesti havaitut esteet 30 cm:n etäisyydeltä. Etunäkymä
näkyy vain 11 km/h nopeuteen
saakka eteenpäinajovaihteella.
Poiskytkentä
Panoraamanäkymä kytkeytyy pois päältä seuraavissa tilanteissa:
● ajettaessa yli 11 km/h nopeudella
● paina (

Ajaminen ja käyttö213Yleisiä tietoja9Varoitus
Panoraamanäkymäjärjestelmä ei
korvaa kuljettajan tarkkaavai‐
suutta. Se ei näytä lapsia, jalan‐ kulkijoita, pyöräilijöitä, risteävää
liikennettä, eläimiä tai mitään
muita kohteita kameroiden
havaintoalueen ulkopuolella,
esim. puskurin alapuolella tai
auton alla.
Älä aja tai pysäköi autoa pelkäs‐
tään panoraamanäkymän perus‐
teella.
Tarkista aina auton ympäristö
ennen ajamista.
9 Varoitus
Näytettävät kuvat voivat olla
havaittua kauempana tai lähem‐
pänä. Näytettävä alue on rajoitettu ja lähellä puskurin jompaakumpaa
reunaa tai puskurin alla olevia
kohteita ei näytetä näytössä.
9 Varoitus
Panoraamanäkymän kameroilla
on katvealueita eivätkä ne näytä kaikkia esteitä auton kulmien
lähellä. Väärässä asennossa
olevat taitettavat ulkopeilit eivät
näytä panoraamanäkymää oikein.
Kuolleet kulmat näkyvät kuvissa
viivoitettuina alueina. Tummat alueet
näyttävät panoraamanäkymän kuvat.
Järjestelmän rajoitteet
Huomio
Järjestelmän optimaalista toimin‐
taa varten on tärkeää pitää kame‐
roiden linssit etusäleikössä, ulko‐ peilien koteloissa ja takaluukussa
rekisterikilven valojen välissä aina puhtaina. Huuhtele linssit vedellä
ja pyyhi ne pehmeällä liinalla.
Älä pese linssejä höyry- tai paine‐
pesurilla.

214Ajaminen ja käyttöPanoraamanäkymä ei ehkä toimi
oikein, kun:
● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinsseihin.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
● Auto hinaa perävaunua.
● Autoon on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy infonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja pysäköintitutkan
tunnistimien havaintoalueen ulko‐
puolella olevia esineitä, esim.
puskurin alapuolella tai auton alla, ei näytetä.
Älä peruuta tai pysäköi autoa
pelkästään takakameran näky‐
män perusteella.
Tarkista aina auton ympäristö
ennen ajamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera sijaitsee rekisterikilven valo‐
jen välissä.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Ohjeviivasto
Dynaamiset opasviivat ovat vaaka‐
suuntaisia yhden metrin välein näky‐
viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.

Ajaminen ja käyttö215
Auton liikerata näkyy ohjauskulman
mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekunnin aikana.
Ohjeviivaston ja varoitussymboleiden poiskytkentä
Multimedia Navi: Visuaaliset opastus‐
viivat ja varoitussymbolit voidaan
kytkeä päälle ja pois näytön alaosan
kosketuspainikkeilla.
Multimedia / Multimedia Navi Pro: Visuaaliset opastusviivat ja varoitus‐
symbolit voidaan kytkeä päälle ja pois
infonäytön Asetukset-valikossa.
Valitse haluttu asetus kohdassa
Asetukset I tai Peruutuskamera .
Infonäyttö 3 117.
Auton räätälöinti 3 123.
Järjestelmän rajoitteet
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinsseihin.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
Puhdista linssi, huuhtele se
vedellä ja pyyhi kuivaksi
pehmeällä liinalla.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.

216Ajaminen ja käyttöVikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takana olevan risteävänliikenteen hälytys
Takakameran 3 214 lisäksi takana
olevan risteävän liikenteen hälytys varoittaa peruutettaessa vasemmalla
tai oikealla olevasta risteävästä liiken‐ teestä. Kun risteävä liikenne tunnis‐
tetaan ja takakamera on aktivoitu,
infonäyttöön tulee suuntanuolella
varustettu varoituskolmio K, joka
näyttää liikenteen suunnan. Lisäksi
vastaavan puolen kaiuttimesta
kuuluu kolme äänimerkkiä.Etäisyystutkan anturit sijaitsevat
takapuskurissa.9 Varoitus
Takana olevan risteävän liiken‐
teen hälytys ei korvaa kuljettajan
valppautta. Huomaa, että anturien alueen ulkopuolella, esimerkiksi
puskurin tai auton alla, olevia
esineitä ei näytetä.
Jalankulkijoita, lapsia tai eläimiä ei havaita.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takana olevan risteävän liikenteen
hälytys aktivoituu automaattisesti
takakameran kanssa, kun peruutus‐
vaihde kytketään.
Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
20 m vyöhykkeen 90° kulmassa
vasemmalla tai oikealla puolella
auton takana. Takana olevan risteä‐
vän liikenteen hälytys on aktiivinen
10 km/h nopeuteen saakka, ja se
hälyttää risteävistä autoista, jotka liik‐
kuvat enintään 36 km/h nopeudella.
Poiskytkentä
Takana olevan risteävän liikenteen
hälytys poistetaan käytöstä yhdessä
takakameran kanssa, kun tietty
eteenpäinajon nopeus ylittyy tai jos peruutusvaihdetta ei ole kytketty noin 10 sekuntiin.

Ajaminen ja käyttö217Takana olevan risteävän liikenteen
hälytyksen käyttöönoton tai käytöstä
poistamisen voi asettaa auton räätä‐
löintivalikossa infonäytössä.
Auton räätälöinti 3 123.
Infonäyttö 3 117.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Järjestelmä ei ehkä toimi oikein, kun: ● jää, lumi, muta, tarrat, magneetit,
metallilevyt tai jokin muu peittää
anturit
● ajetaan voimakkaassa sateessa ● auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti
● tapahtuu äärimmäisiä lämpötilan vaihteluita
● auto hinaa perävaunuaJos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Liikennemerkkien tunnistus
Toiminta Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐ netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐
tää lisäksi.
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadut

218Ajaminen ja käyttöLisäkilvet● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen
päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut
merkin, jota se ei tunnista selkeästi.
Järjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.
Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisäkilvellä oleva nopeus‐
rajoitus, tällä alueella näkyy symboli
+ .
Valitse Tiedot, " tai ? -valikko
ohjauspyörän oikeanpuoleisilla
painikkeilla ja valitse liikennemerk‐ kien tunnistuksen sivu 3 111.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
