Avaimet, ovet ja ikkunat29Ovet
Tavaratila
Takaluukku

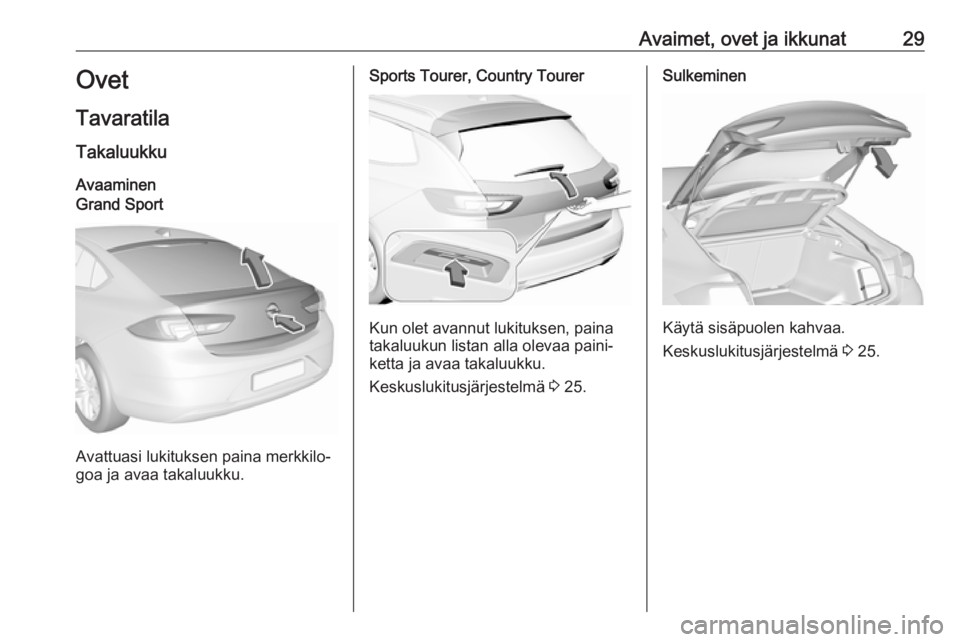

AvaaminenGrand Sport
Avattuasi lukituksen paina merkkilo‐
goa ja avaa takaluukku.
Sports Tourer, Country Tourer
Kun olet avannut lukituksen, paina
takaluukun listan alla olevaa paini‐
ketta ja avaa takaluukku.
Keskuslukitusjärjestelmä 3 25.
Sulkeminen
Käytä sisäpuolen kahvaa.
Keskuslukitusjärjestelmä 3 25.
Page 32 of 319

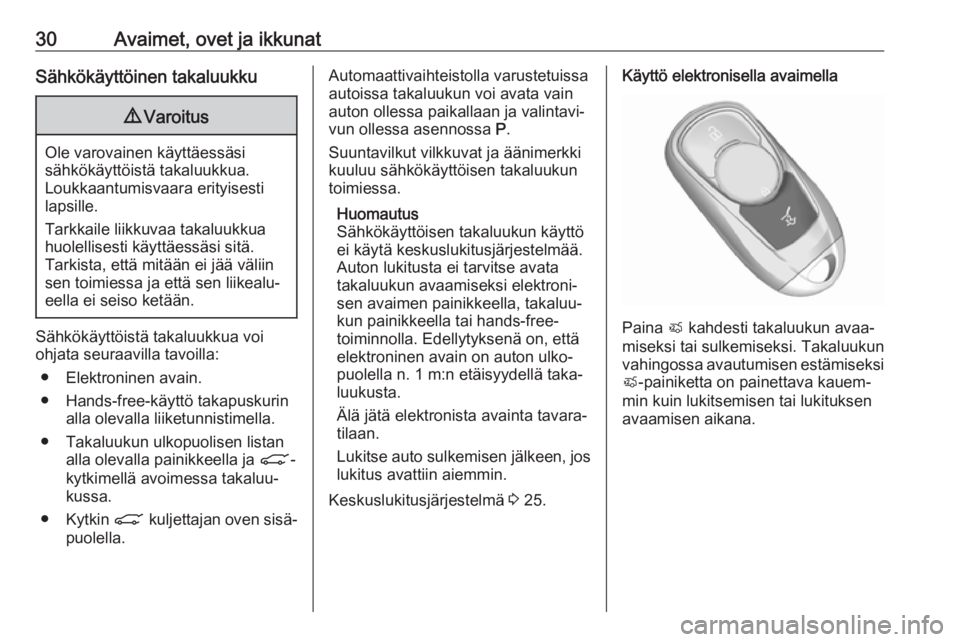

30Avaimet, ovet ja ikkunatSähkökäyttöinen takaluukku9Varoitus
Ole varovainen käyttäessäsi
sähkökäyttöistä takaluukkua.
Loukkaantumisvaara erityisesti
lapsille.
Tarkkaile liikkuvaa takaluukkua
huolellisesti käyttäessäsi sitä.
Tarkista, että mitään ei jää väliin
sen toimiessa ja että sen liikealu‐
eella ei seiso ketään.
Sähkökäyttöistä takaluukkua voi
ohjata seuraavilla tavoilla:
● Elektroninen avain.
● Hands-free-käyttö takapuskurin alla olevalla liiketunnistimella.
● Takaluukun ulkopuolisen listan alla olevalla painikkeella ja C-
kytkimellä avoimessa takaluu‐
kussa.
● Kytkin C kuljettajan oven sisä‐
puolella.
Automaattivaihteistolla varustetuissa autoissa takaluukun voi avata vain
auton ollessa paikallaan ja valintavi‐ vun ollessa asennossa P.
Suuntavilkut vilkkuvat ja äänimerkki
kuuluu sähkökäyttöisen takaluukun
toimiessa.
Huomautus
Sähkökäyttöisen takaluukun käyttö
ei käytä keskuslukitusjärjestelmää.
Auton lukitusta ei tarvitse avata
takaluukun avaamiseksi elektroni‐
sen avaimen painikkeella, takaluu‐
kun painikkeella tai hands-free-
toiminnolla. Edellytyksenä on, että
elektroninen avain on auton ulko‐ puolella n. 1 m:n etäisyydellä taka‐
luukusta.
Älä jätä elektronista avainta tavara‐
tilaan.
Lukitse auto sulkemisen jälkeen, jos lukitus avattiin aiemmin.
Keskuslukitusjärjestelmä 3 25.Käyttö elektronisella avaimella
Paina X kahdesti takaluukun avaa‐
miseksi tai sulkemiseksi. Takaluukun
vahingossa avautumisen estämiseksi
X -painiketta on painettava kauem‐
min kuin lukitsemisen tai lukituksen
avaamisen aikana.
Page 33 of 319
Avaimet, ovet ja ikkunat31Hands-free-käyttö takapuskurin alla
olevalla liiketunnistimella

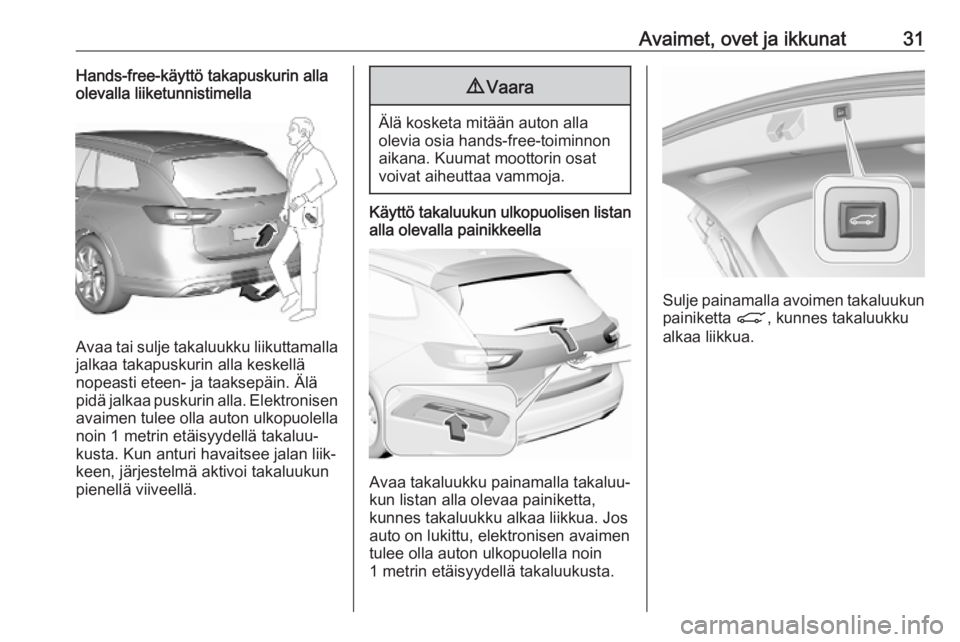

Avaa tai sulje takaluukku liikuttamalla
jalkaa takapuskurin alla keskellä
nopeasti eteen- ja taaksepäin. Älä
pidä jalkaa puskurin alla. Elektronisen
avaimen tulee olla auton ulkopuolella noin 1 metrin etäisyydellä takaluu‐
kusta. Kun anturi havaitsee jalan liik‐
keen, järjestelmä aktivoi takaluukun
pienellä viiveellä.
9 Vaara
Älä kosketa mitään auton alla
olevia osia hands-free-toiminnon aikana. Kuumat moottorin osat
voivat aiheuttaa vammoja.
Käyttö takaluukun ulkopuolisen listan
alla olevalla painikkeella
Avaa takaluukku painamalla takaluu‐
kun listan alla olevaa painiketta,
kunnes takaluukku alkaa liikkua. Jos
auto on lukittu, elektronisen avaimen
tulee olla auton ulkopuolella noin 1 metrin etäisyydellä takaluukusta.
Sulje painamalla avoimen takaluukun
painiketta C, kunnes takaluukku
alkaa liikkua.
Page 34 of 319

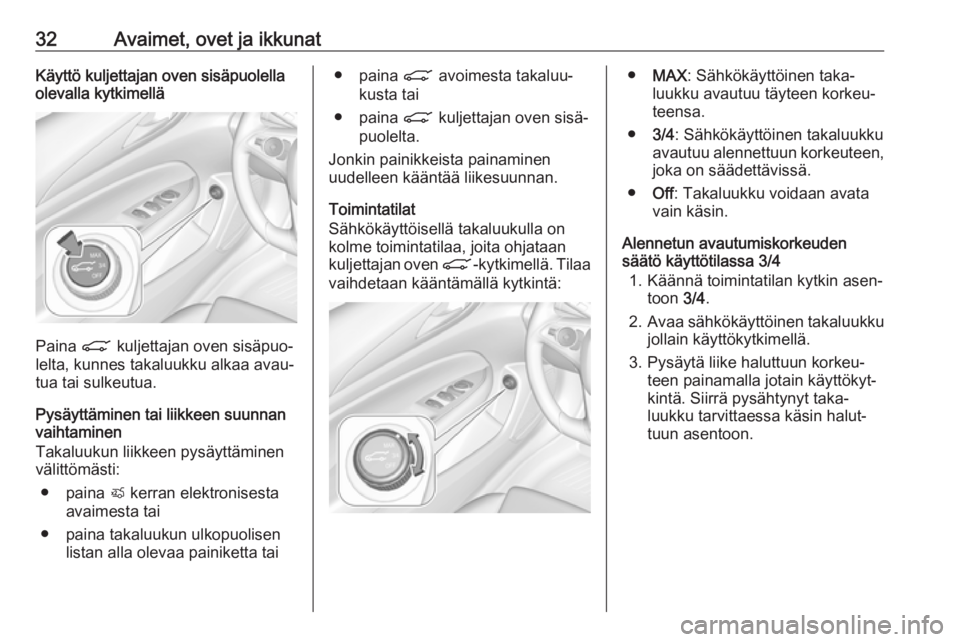

32Avaimet, ovet ja ikkunatKäyttö kuljettajan oven sisäpuolella
olevalla kytkimellä
Paina C kuljettajan oven sisäpuo‐
lelta, kunnes takaluukku alkaa avau‐
tua tai sulkeutua.
Pysäyttäminen tai liikkeen suunnan
vaihtaminen
Takaluukun liikkeen pysäyttäminen
välittömästi:
● paina X kerran elektronisesta
avaimesta tai
● paina takaluukun ulkopuolisen listan alla olevaa painiketta tai
● paina C avoimesta takaluu‐
kusta tai
● paina C kuljettajan oven sisä‐
puolelta.
Jonkin painikkeista painaminen
uudelleen kääntää liikesuunnan.
Toimintatilat
Sähkökäyttöisellä takaluukulla on
kolme toimintatilaa, joita ohjataan
kuljettajan oven C-kytkimellä. Tilaa
vaihdetaan kääntämällä kytkintä:● MAX : Sähkökäyttöinen taka‐
luukku avautuu täyteen korkeu‐
teensa.
● 3/4: Sähkökäyttöinen takaluukku
avautuu alennettuun korkeuteen, joka on säädettävissä.
● Off: Takaluukku voidaan avata
vain käsin.
Alennetun avautumiskorkeuden säätö käyttötilassa 3/4
1. Käännä toimintatilan kytkin asen‐ toon 3/4.
2. Avaa sähkökäyttöinen takaluukku
jollain käyttökytkimellä.
3. Pysäytä liike haluttuun korkeu‐ teen painamalla jotain käyttökyt‐
kintä. Siirrä pysähtynyt taka‐
luukku tarvittaessa käsin halut‐
tuun asentoon.
Page 35 of 319
Avaimet, ovet ja ikkunat33

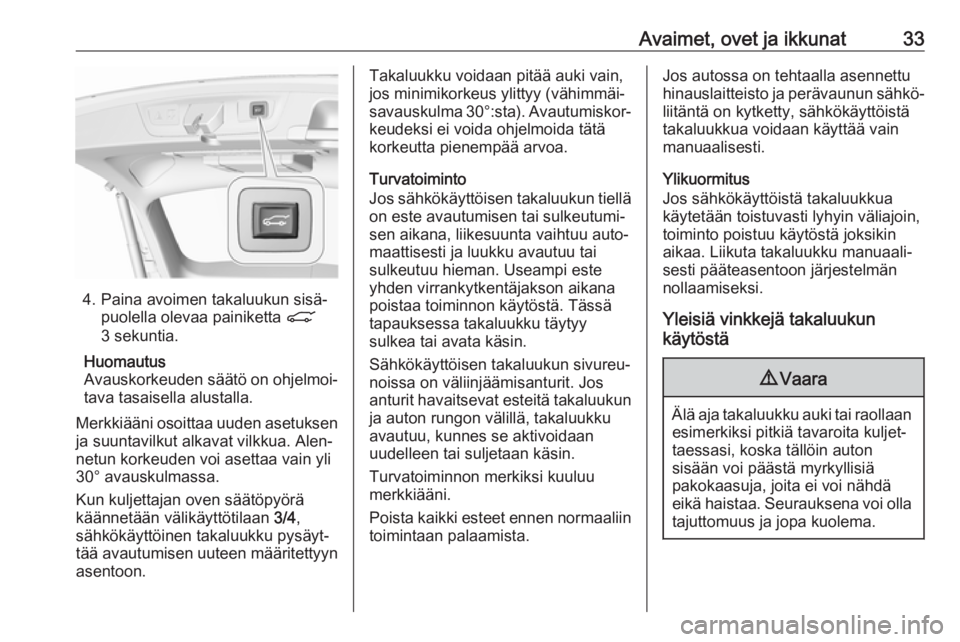

4. Paina avoimen takaluukun sisä‐puolella olevaa painiketta C
3 sekuntia.
Huomautus
Avauskorkeuden säätö on ohjelmoi‐ tava tasaisella alustalla.
Merkkiääni osoittaa uuden asetuksen
ja suuntavilkut alkavat vilkkua. Alen‐
netun korkeuden voi asettaa vain yli
30° avauskulmassa.
Kun kuljettajan oven säätöpyörä käännetään välikäyttötilaan 3/4,
sähkökäyttöinen takaluukku pysäyt‐
tää avautumisen uuteen määritettyyn
asentoon.
Takaluukku voidaan pitää auki vain,
jos minimikorkeus ylittyy (vähimmäi‐
savauskulma 30°:sta). Avautumiskor‐
keudeksi ei voida ohjelmoida tätä
korkeutta pienempää arvoa.
Turvatoiminto
Jos sähkökäyttöisen takaluukun tiellä
on este avautumisen tai sulkeutumi‐
sen aikana, liikesuunta vaihtuu auto‐
maattisesti ja luukku avautuu tai
sulkeutuu hieman. Useampi este
yhden virrankytkentäjakson aikana
poistaa toiminnon käytöstä. Tässä
tapauksessa takaluukku täytyy
sulkea tai avata käsin.
Sähkökäyttöisen takaluukun sivureu‐
noissa on väliinjäämisanturit. Jos
anturit havaitsevat esteitä takaluukun
ja auton rungon välillä, takaluukku
avautuu, kunnes se aktivoidaan
uudelleen tai suljetaan käsin.
Turvatoiminnon merkiksi kuuluu
merkkiääni.
Poista kaikki esteet ennen normaaliin toimintaan palaamista.Jos autossa on tehtaalla asennettu
hinauslaitteisto ja perävaunun sähkö‐ liitäntä on kytketty, sähkökäyttöistä
takaluukkua voidaan käyttää vain manuaalisesti.
Ylikuormitus
Jos sähkökäyttöistä takaluukkua
käytetään toistuvasti lyhyin väliajoin,
toiminto poistuu käytöstä joksikin
aikaa. Liikuta takaluukku manuaali‐
sesti pääteasentoon järjestelmän
nollaamiseksi.
Yleisiä vinkkejä takaluukun
käytöstä9 Vaara
Älä aja takaluukku auki tai raollaan
esimerkiksi pitkiä tavaroita kuljet‐
taessasi, koska tällöin auton
sisään voi päästä myrkyllisiä
pakokaasuja, joita ei voi nähdä
eikä haistaa. Seurauksena voi olla
tajuttomuus ja jopa kuolema.
Page 36 of 319
34Avaimet, ovet ja ikkunatHuomio
Ennen kuin avaat takaluukun,
tarkista sen vaurioitumisen välttä‐ miseksi, onko yläpuolella esteitä,
esim. autotallin ovi. Tarkista aina
liikealue takaluukun yläpuolella ja
takana.
Huomautus
Jotkin takaluukkuun asennetut
painavat lisävarusteet voivat saada
aikaan sen, ettei luukku pysy enää
auki.
Huomautus
Sähkökäyttöinen takaluukku on pois
käytöstä, kun auton akun lataus on
alhainen. Tässä tapauksessa taka‐
luukkua ei voida käyttää edes
manuaalisesti.
Huomautus
Kun takaluukun sähkökäyttö poiste‐
taan käytöstä ja kaikkien ovien luki‐
tus avataan, takaluukkua voi käyttää
ainoastaan käsin. Tällöin takaluukun sulkemiseen käsin tarvitaan
huomattavasti enemmän voimaa.
Huomautus
Alhaisissa ulkolämpötiloissa taka‐
luukku ei ehkä aukea kokonaan
itsestään. Nosta takaluukku tällöin
käsin normaaliin pääteasentoonsa.Auton suojaus
Murtosuojauslukitus9 Varoitus
Älä kytke toimintaan, jos auton
sisällä on ihmisiä! Murtosuojausta
ei voi avata sisäpuolelta.
Järjestelmä kytkee kaikki ovet taka‐
lukkoon. Kaikkien ovien on oltava
kiinni, koska muuten järjestelmää ei
voida kytkeä toimintaan.
Avattaessa auton lukitus mekaaninen
murtosuojauslukitus kytkeytyy pois.
Tämä ei ole mahdollista auton sisällä olevan keskuslukituspainikkeen
avulla.
Page 37 of 319
Avaimet, ovet ja ikkunat35Aktivointi

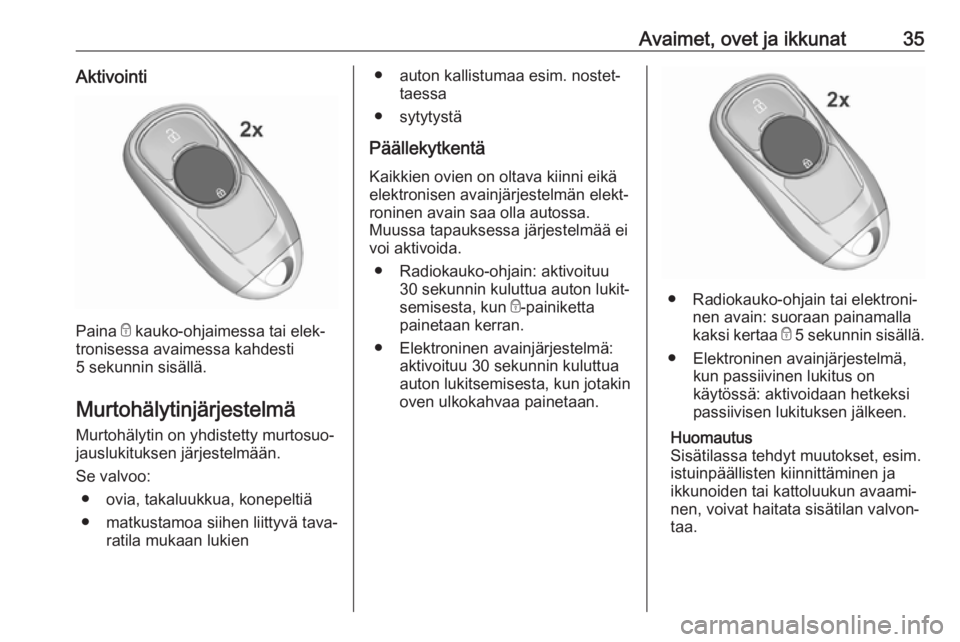

Paina e kauko-ohjaimessa tai elek‐
tronisessa avaimessa kahdesti
5 sekunnin sisällä.
Murtohälytinjärjestelmä
Murtohälytin on yhdistetty murtosuo‐
jauslukituksen järjestelmään.
Se valvoo: ● ovia, takaluukkua, konepeltiä
● matkustamoa siihen liittyvä tava‐ ratila mukaan lukien
● auton kallistumaa esim. nostet‐taessa
● sytytystä
Päällekytkentä
Kaikkien ovien on oltava kiinni eikä elektronisen avainjärjestelmän elekt‐
roninen avain saa olla autossa.
Muussa tapauksessa järjestelmää ei
voi aktivoida.
● Radiokauko-ohjain: aktivoituu 30 sekunnin kuluttua auton lukit‐
semisesta, kun e-painiketta
painetaan kerran.
● Elektroninen avainjärjestelmä: aktivoituu 30 sekunnin kuluttua
auton lukitsemisesta, kun jotakin
oven ulkokahvaa painetaan.
● Radiokauko-ohjain tai elektroni‐ nen avain: suoraan painamalla
kaksi kertaa e 5 sekunnin sisällä.
● Elektroninen avainjärjestelmä, kun passiivinen lukitus on
käytössä: aktivoidaan hetkeksi
passiivisen lukituksen jälkeen.
Huomautus
Sisätilassa tehdyt muutokset, esim.
istuinpäällisten kiinnittäminen ja
ikkunoiden tai kattoluukun avaami‐
nen, voivat haitata sisätilan valvon‐
taa.
Page 38 of 319

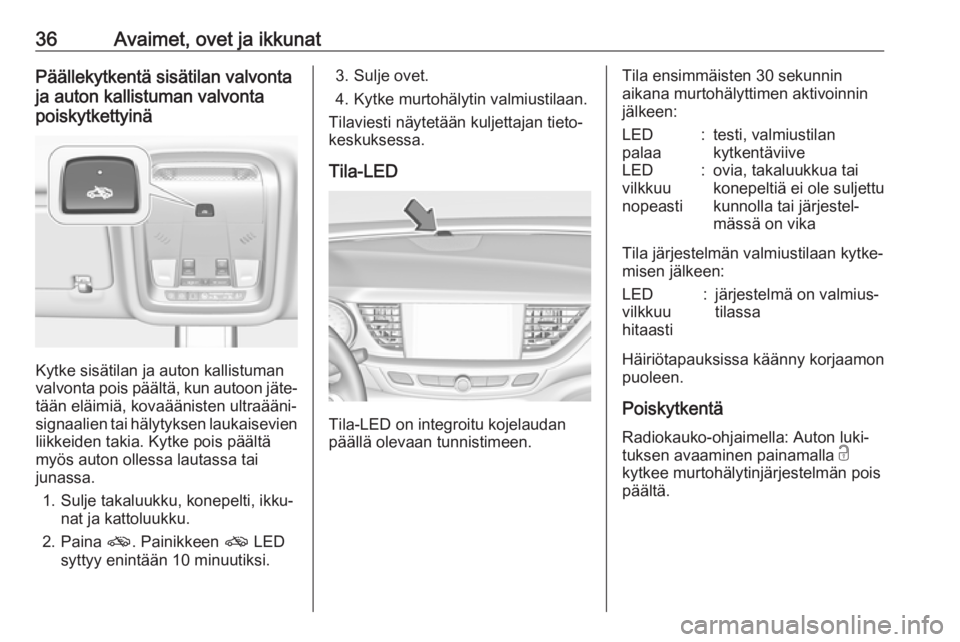

36Avaimet, ovet ja ikkunatPäällekytkentä sisätilan valvonta
ja auton kallistuman valvonta
poiskytkettyinä
Kytke sisätilan ja auton kallistuman
valvonta pois päältä, kun autoon jäte‐ tään eläimiä, kovaäänisten ultraääni‐
signaalien tai hälytyksen laukaisevien
liikkeiden takia. Kytke pois päältä
myös auton ollessa lautassa tai
junassa.
1. Sulje takaluukku, konepelti, ikku‐ nat ja kattoluukku.
2. Paina o. Painikkeen o LED
syttyy enintään 10 minuutiksi.
3. Sulje ovet.
4. Kytke murtohälytin valmiustilaan.
Tilaviesti näytetään kuljettajan tieto‐
keskuksessa.
Tila-LED
Tila-LED on integroitu kojelaudan
päällä olevaan tunnistimeen.
Tila ensimmäisten 30 sekunnin
aikana murtohälyttimen aktivoinnin
jälkeen:LED
palaa:testi, valmiustilan
kytkentäviiveLED
vilkkuu
nopeasti:ovia, takaluukkua tai
konepeltiä ei ole suljettu
kunnolla tai järjestel‐
mässä on vika
Tila järjestelmän valmiustilaan kytke‐
misen jälkeen:
LED
vilkkuu
hitaasti:järjestelmä on valmius‐
tilassa
Häiriötapauksissa käänny korjaamon
puoleen.
Poiskytkentä
Radiokauko-ohjaimella: Auton luki‐
tuksen avaaminen painamalla c
kytkee murtohälytinjärjestelmän pois päältä.
Page 39 of 319
Avaimet, ovet ja ikkunat37

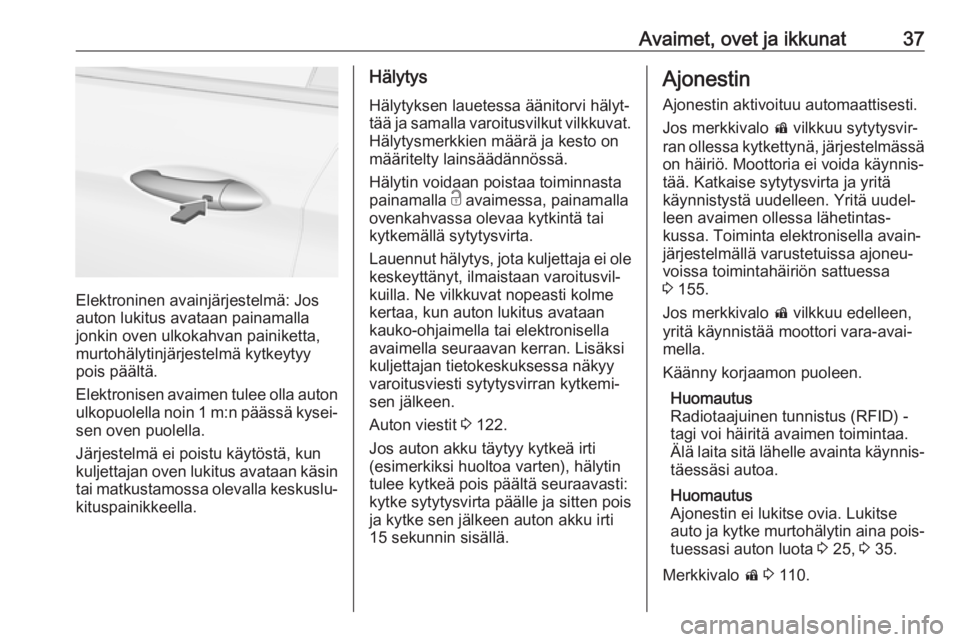

Elektroninen avainjärjestelmä: Jos
auton lukitus avataan painamalla
jonkin oven ulkokahvan painiketta,
murtohälytinjärjestelmä kytkeytyy
pois päältä.
Elektronisen avaimen tulee olla auton ulkopuolella noin 1 m:n päässä kysei‐
sen oven puolella.
Järjestelmä ei poistu käytöstä, kun kuljettajan oven lukitus avataan käsin tai matkustamossa olevalla keskuslu‐kituspainikkeella.
Hälytys
Hälytyksen lauetessa äänitorvi hälyt‐
tää ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on
määritelty lainsäädännössä.
Hälytin voidaan poistaa toiminnasta painamalla c avaimessa, painamalla
ovenkahvassa olevaa kytkintä tai
kytkemällä sytytysvirta.
Lauennut hälytys, jota kuljettaja ei ole
keskeyttänyt, ilmaistaan varoitusvil‐
kuilla. Ne vilkkuvat nopeasti kolme
kertaa, kun auton lukitus avataan
kauko-ohjaimella tai elektronisella
avaimella seuraavan kerran. Lisäksi
kuljettajan tietokeskuksessa näkyy
varoitusviesti sytytysvirran kytkemi‐
sen jälkeen.
Auton viestit 3 122.
Jos auton akku täytyy kytkeä irti
(esimerkiksi huoltoa varten), hälytin
tulee kytkeä pois päältä seuraavasti:
kytke sytytysvirta päälle ja sitten pois
ja kytke sen jälkeen auton akku irti
15 sekunnin sisällä.Ajonestin
Ajonestin aktivoituu automaattisesti.
Jos merkkivalo d vilkkuu sytytysvir‐
ran ollessa kytkettynä, järjestelmässä
on häiriö. Moottoria ei voida käynnis‐
tää. Katkaise sytytysvirta ja yritä
käynnistystä uudelleen. Yritä uudel‐
leen avaimen ollessa lähetintas‐
kussa. Toiminta elektronisella avain‐
järjestelmällä varustetuissa ajoneu‐ voissa toimintahäiriön sattuessa
3 155.
Jos merkkivalo d vilkkuu edelleen,
yritä käynnistää moottori vara-avai‐
mella.
Käänny korjaamon puoleen.
Huomautus
Radiotaajuinen tunnistus (RFID) -
tagi voi häiritä avaimen toimintaa.
Älä laita sitä lähelle avainta käynnis‐ täessäsi autoa.
Huomautus
Ajonestin ei lukitse ovia. Lukitse
auto ja kytke murtohälytin aina pois‐ tuessasi auton luota 3 25, 3 35.
Merkkivalo d 3 110.
Page 40 of 319

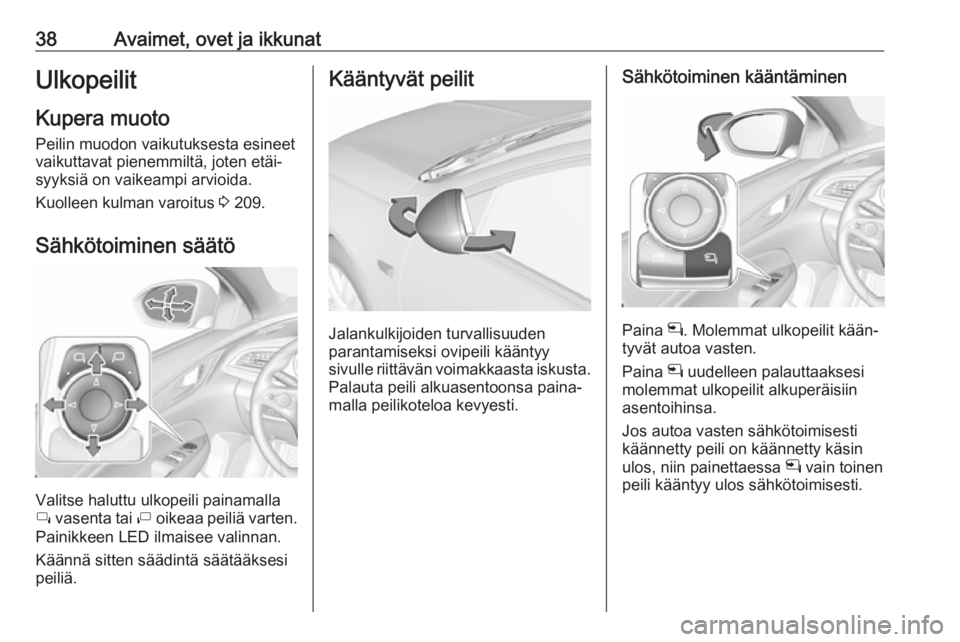

38Avaimet, ovet ja ikkunatUlkopeilit
Kupera muoto
Peilin muodon vaikutuksesta esineet
vaikuttavat pienemmiltä, joten etäi‐
syyksiä on vaikeampi arvioida.
Kuolleen kulman varoitus 3 209.
Sähkötoiminen säätö
Valitse haluttu ulkopeili painamalla
í vasenta tai ì oikeaa peiliä varten.
Painikkeen LED ilmaisee valinnan.
Käännä sitten säädintä säätääksesi
peiliä.
Kääntyvät peilit
Jalankulkijoiden turvallisuuden
parantamiseksi ovipeili kääntyy
sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa paina‐
malla peilikoteloa kevyesti.
Sähkötoiminen kääntäminen
Paina n. Molemmat ulkopeilit kään‐
tyvät autoa vasten.
Paina n uudelleen palauttaaksesi
molemmat ulkopeilit alkuperäisiin
asentoihinsa.
Jos autoa vasten sähkötoimisesti
käännetty peili on käännetty käsin
ulos, niin painettaessa n vain toinen
peili kääntyy ulos sähkötoimisesti.
