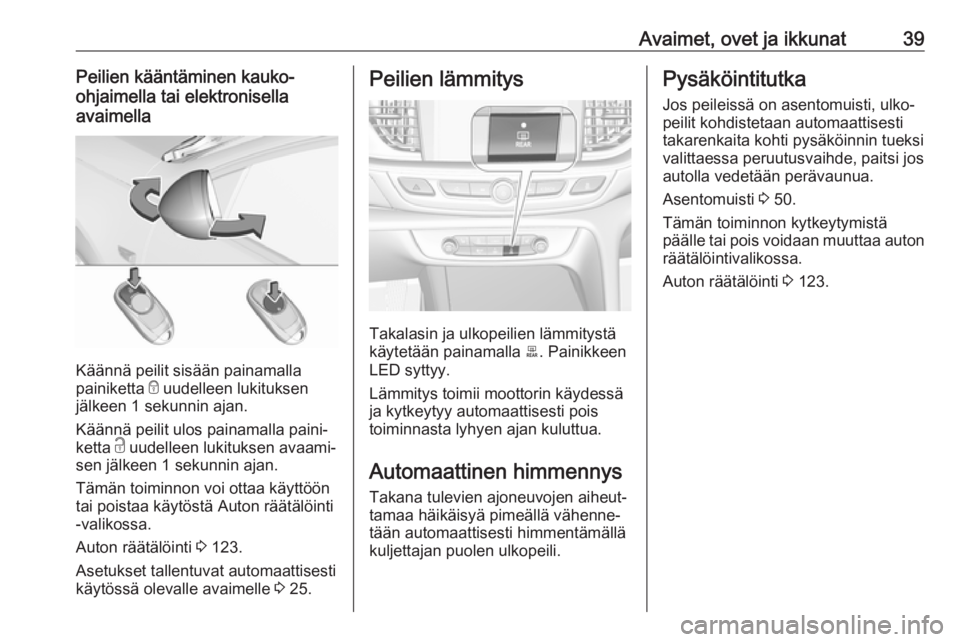

Avaimet, ovet ja ikkunat39Peilien kääntäminen kauko-
ohjaimella tai elektronisella
avaimella
Käännä peilit sisään painamalla
painiketta e uudelleen lukituksen
jälkeen 1 sekunnin ajan.
Käännä peilit ulos painamalla paini‐ ketta c uudelleen lukituksen avaami‐
sen jälkeen 1 sekunnin ajan.
Tämän toiminnon voi ottaa käyttöön
tai poistaa käytöstä Auton räätälöinti
-valikossa.
Auton räätälöinti 3 123.
Asetukset tallentuvat automaattisesti käytössä olevalle avaimelle 3 25.
Peilien lämmitys
Takalasin ja ulkopeilien lämmitystä
käytetään painamalla b. Painikkeen
LED syttyy.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Automaattinen himmennys
Takana tulevien ajoneuvojen aiheut‐
tamaa häikäisyä pimeällä vähenne‐
tään automaattisesti himmentämällä
kuljettajan puolen ulkopeili.
Pysäköintitutka
Jos peileissä on asentomuisti, ulko‐
peilit kohdistetaan automaattisesti takarenkaita kohti pysäköinnin tueksi
valittaessa peruutusvaihde, paitsi jos
autolla vedetään perävaunua.
Asentomuisti 3 50.
Tämän toiminnon kytkeytymistä
päälle tai pois voidaan muuttaa auton
räätälöintivalikossa.
Auton räätälöinti 3 123.
Page 42 of 319

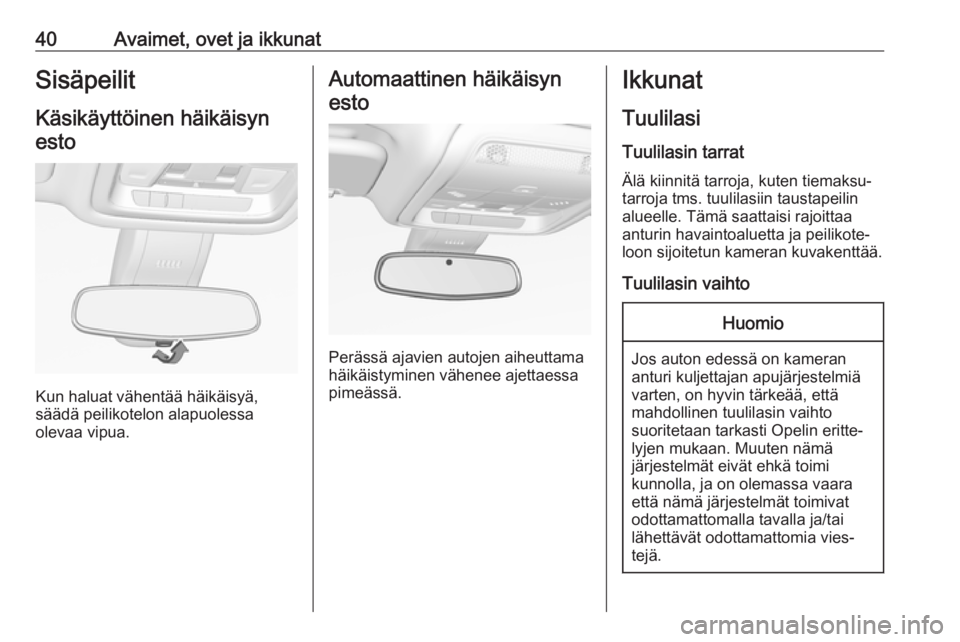

40Avaimet, ovet ja ikkunatSisäpeilit
Käsikäyttöinen häikäisyn esto
Kun haluat vähentää häikäisyä,
säädä peilikotelon alapuolessa
olevaa vipua.
Automaattinen häikäisyn
esto
Perässä ajavien autojen aiheuttama
häikäistyminen vähenee ajettaessa
pimeässä.
Ikkunat
TuulilasiTuulilasin tarrat
Älä kiinnitä tarroja, kuten tiemaksu‐
tarroja tms. tuulilasiin taustapeilin
alueelle. Tämä saattaisi rajoittaa
anturin havaintoaluetta ja peilikote‐
loon sijoitetun kameran kuvakenttää.
Tuulilasin vaihtoHuomio
Jos auton edessä on kameran anturi kuljettajan apujärjestelmiä
varten, on hyvin tärkeää, että
mahdollinen tuulilasin vaihto
suoritetaan tarkasti Opelin eritte‐
lyjen mukaan. Muuten nämä
järjestelmät eivät ehkä toimi
kunnolla, ja on olemassa vaara
että nämä järjestelmät toimivat
odottamattomalla tavalla ja/tai
lähettävät odottamattomia vies‐
tejä.
Page 43 of 319

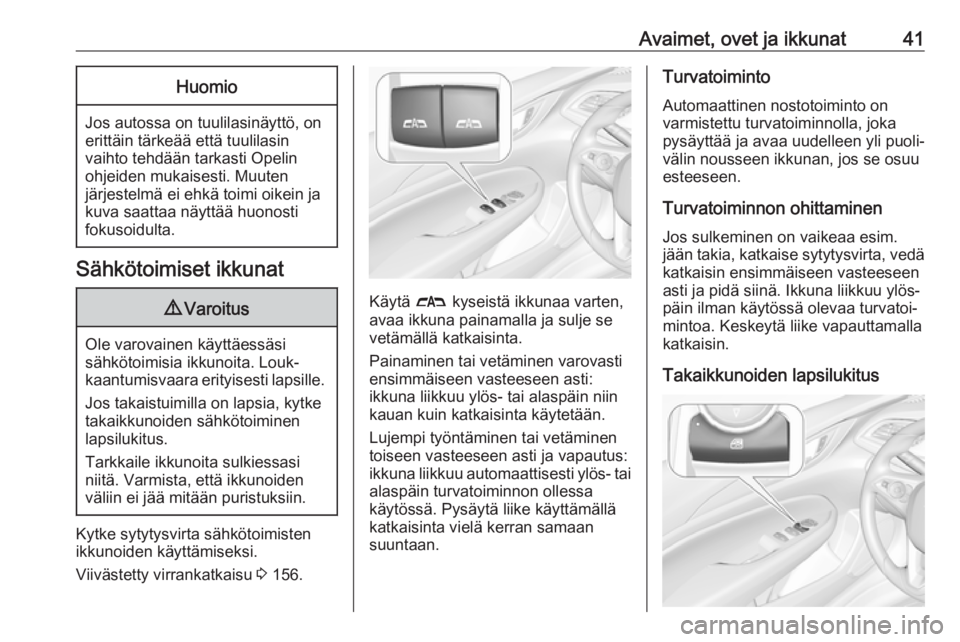

Avaimet, ovet ja ikkunat41Huomio
Jos autossa on tuulilasinäyttö, on
erittäin tärkeää että tuulilasin
vaihto tehdään tarkasti Opelin
ohjeiden mukaisesti. Muuten
järjestelmä ei ehkä toimi oikein ja
kuva saattaa näyttää huonosti
fokusoidulta.
Sähkötoimiset ikkunat
9 Varoitus
Ole varovainen käyttäessäsi
sähkötoimisia ikkunoita. Louk‐
kaantumisvaara erityisesti lapsille.
Jos takaistuimilla on lapsia, kytke
takaikkunoiden sähkötoiminen
lapsilukitus.
Tarkkaile ikkunoita sulkiessasi
niitä. Varmista, että ikkunoiden
väliin ei jää mitään puristuksiin.
Kytke sytytysvirta sähkötoimisten
ikkunoiden käyttämiseksi.
Viivästetty virrankatkaisu 3 156.
Käytä # kyseistä ikkunaa varten,
avaa ikkuna painamalla ja sulje se
vetämällä katkaisinta.
Painaminen tai vetäminen varovasti
ensimmäiseen vasteeseen asti:
ikkuna liikkuu ylös- tai alaspäin niin
kauan kuin katkaisinta käytetään.
Lujempi työntäminen tai vetäminen toiseen vasteeseen asti ja vapautus:
ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa
käytössä. Pysäytä liike käyttämällä
katkaisinta vielä kerran samaan
suuntaan.
Turvatoiminto
Automaattinen nostotoiminto on
varmistettu turvatoiminnolla, joka
pysäyttää ja avaa uudelleen yli puoli‐
välin nousseen ikkunan, jos se osuu
esteeseen.
Turvatoiminnon ohittaminen Jos sulkeminen on vaikeaa esim.jään takia, katkaise sytytysvirta, vedä
katkaisin ensimmäiseen vasteeseen
asti ja pidä siinä. Ikkuna liikkuu ylös‐
päin ilman käytössä olevaa turvatoi‐
mintoa. Keskeytä liike vapauttamalla
katkaisin.
Takaikkunoiden lapsilukitus
Page 44 of 319

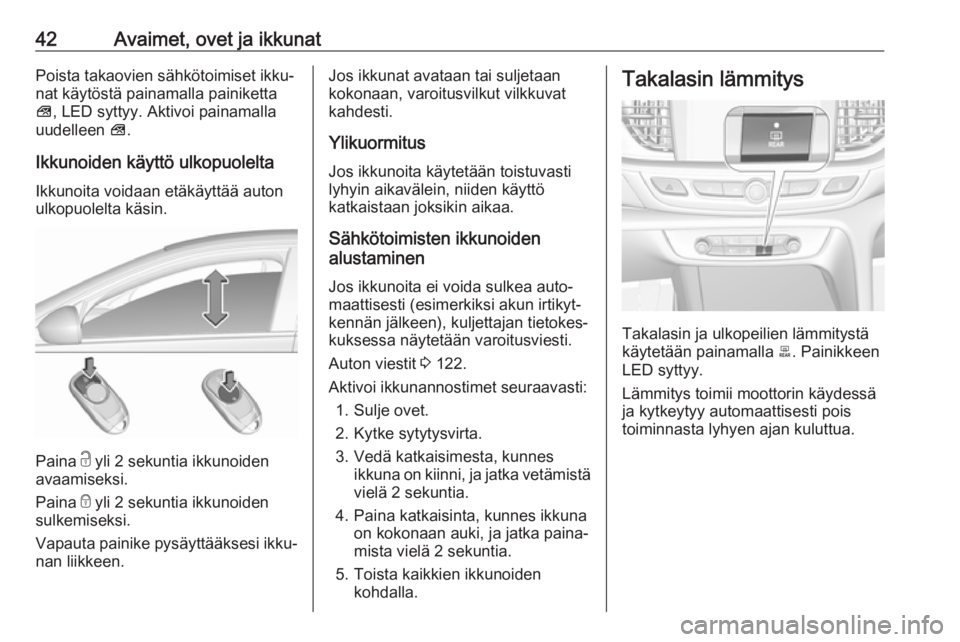

42Avaimet, ovet ja ikkunatPoista takaovien sähkötoimiset ikku‐
nat käytöstä painamalla painiketta
V , LED syttyy. Aktivoi painamalla
uudelleen V.
Ikkunoiden käyttö ulkopuolelta
Ikkunoita voidaan etäkäyttää auton
ulkopuolelta käsin.
Paina c yli 2 sekuntia ikkunoiden
avaamiseksi.
Paina e yli 2 sekuntia ikkunoiden
sulkemiseksi.
Vapauta painike pysäyttääksesi ikku‐
nan liikkeen.
Jos ikkunat avataan tai suljetaan
kokonaan, varoitusvilkut vilkkuvat
kahdesti.
Ylikuormitus
Jos ikkunoita käytetään toistuvasti
lyhyin aikavälein, niiden käyttö
katkaistaan joksikin aikaa.
Sähkötoimisten ikkunoiden
alustaminen
Jos ikkunoita ei voida sulkea auto‐ maattisesti (esimerkiksi akun irtikyt‐ kennän jälkeen), kuljettajan tietokes‐
kuksessa näytetään varoitusviesti.
Auton viestit 3 122.
Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet.
2. Kytke sytytysvirta.
3. Vedä katkaisimesta, kunnes ikkuna on kiinni, ja jatka vetämistävielä 2 sekuntia.
4. Paina katkaisinta, kunnes ikkuna on kokonaan auki, ja jatka paina‐
mista vielä 2 sekuntia.
5. Toista kaikkien ikkunoiden kohdalla.Takalasin lämmitys
Takalasin ja ulkopeilien lämmitystä
käytetään painamalla b. Painikkeen
LED syttyy.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Page 45 of 319

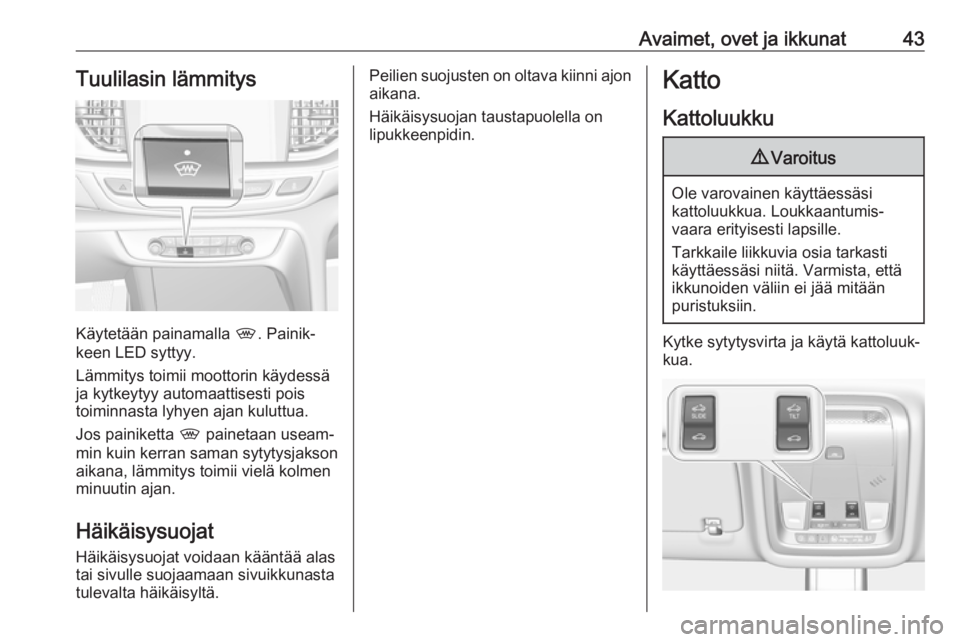

Avaimet, ovet ja ikkunat43Tuulilasin lämmitys
Käytetään painamalla ,. Painik‐
keen LED syttyy.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Jos painiketta , painetaan useam‐
min kuin kerran saman sytytysjakson aikana, lämmitys toimii vielä kolmen
minuutin ajan.
Häikäisysuojat Häikäisysuojat voidaan kääntää alas
tai sivulle suojaamaan sivuikkunasta
tulevalta häikäisyltä.
Peilien suojusten on oltava kiinni ajon
aikana.
Häikäisysuojan taustapuolella on
lipukkeenpidin.Katto
Kattoluukku9 Varoitus
Ole varovainen käyttäessäsi
kattoluukkua. Loukkaantumis‐
vaara erityisesti lapsille.
Tarkkaile liikkuvia osia tarkasti
käyttäessäsi niitä. Varmista, että
ikkunoiden väliin ei jää mitään
puristuksiin.
Kytke sytytysvirta ja käytä kattoluuk‐
kua.
Page 46 of 319
44Avaimet, ovet ja ikkunatAvaa tai sulje
Paina * tai r kevyesti ensimmäi‐
seen pykälään asti: kattoluukku avau‐ tuu tai sulkeutuu niin kauan kuinkatkaisinta käytetään.
Paina * tai r napakasti toiseen
pykälään asti ja vapauta se: katto‐
luukku avautuu tai sulkeutuu auto‐
maattisesti. Turvatoiminto on
käytössä sulkemisen aikana. Pysäytä liike käyttämällä katkaisinta vielä
kerran.
Nosta tai sulje
Paina + tai r: kattoluukku nousee
tai sulkeutuu automaattisesti. Turva‐
toiminto on käytössä sulkemisen
aikana.
Aurinkosuojarullaverho Aurinkosuojarullaverho on käsikäyt‐
töinen.
Sulje tai avaa aurinkosuojarullaverho
liu'uttamalla sitä. Kun kattoluukku on
auki, aurinkosuojarullaverho on aina
avoinna.Yleisiä vinkkejä
Turvatoiminto
Jos kattoluukku kohtaa vastusta auto‐
maattisen sulkeutumisen aikana, se
pysäytetään heti ja avataan uudel‐
leen.
Turvatoiminnon ohittaminen
Jos esim. pakkanen aiheuttaa sulke‐
misvaikeuksia, pidä katkaisinta r
painettuna toiseen pykälään asti. Kattoluukku sulkeutuu turvatoimin‐
non ollessa pois käytöstä. Keskeytä
liike vapauttamalla katkaisin.
Kattoluukun sulkeminen ulkopuolelta
käsin
Kattoluukku voidaan sulkea auton
ulkopuolelta käsin kauko-ohjauksella.
Paina e yli 2 sekuntia kattoluukun
sulkemiseksi.
Vapauta painike pysäyttääksesi liik‐
keen.
Alustaminen virtakatkon jälkeen
Virtakatkoksen jälkeen kattoluukkua
voidaan ehkä avata vain rajallisesti.
Anna järjestelmän alustaminen
korjaamon tehtäväksi.
Page 47 of 319

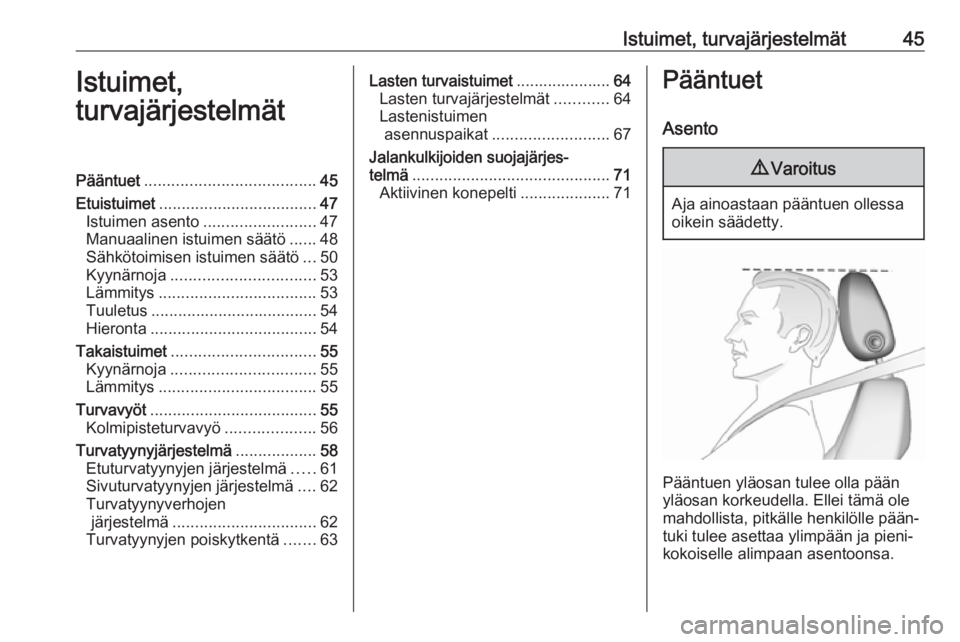

Istuimet, turvajärjestelmät45Istuimet,
turvajärjestelmätPääntuet ...................................... 45
Etuistuimet ................................... 47
Istuimen asento ......................... 47
Manuaalinen istuimen säätö ......48
Sähkötoimisen istuimen säätö ...50
Kyynärnoja ................................ 53
Lämmitys ................................... 53
Tuuletus ..................................... 54
Hieronta ..................................... 54
Takaistuimet ................................ 55
Kyynärnoja ................................ 55
Lämmitys ................................... 55
Turvavyöt ..................................... 55
Kolmipisteturvavyö ....................56
Turvatyynyjärjestelmä ..................58
Etuturvatyynyjen järjestelmä .....61
Sivuturvatyynyjen järjestelmä ....62
Turvatyynyverhojen järjestelmä ................................ 62
Turvatyynyjen poiskytkentä .......63Lasten turvaistuimet .....................64
Lasten turvajärjestelmät ............64
Lastenistuimen asennuspaikat .......................... 67
Jalankulkijoiden suojajärjes‐
telmä ............................................ 71
Aktiivinen konepelti ....................71Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Page 48 of 319

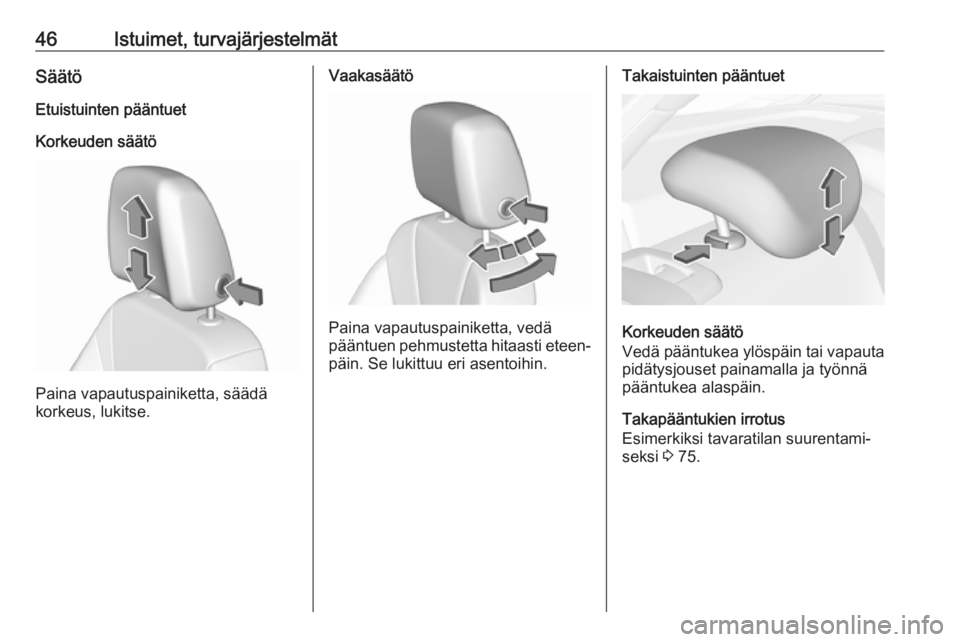

46Istuimet, turvajärjestelmätSäätö
Etuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä
korkeus, lukitse.
Vaakasäätö
Paina vapautuspainiketta, vedä
pääntuen pehmustetta hitaasti eteen‐ päin. Se lukittuu eri asentoihin.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin tai vapauta
pidätysjouset painamalla ja työnnä
pääntukea alaspäin.
Takapääntukien irrotus
Esimerkiksi tavaratilan suurentami‐
seksi 3 75.
Page 49 of 319

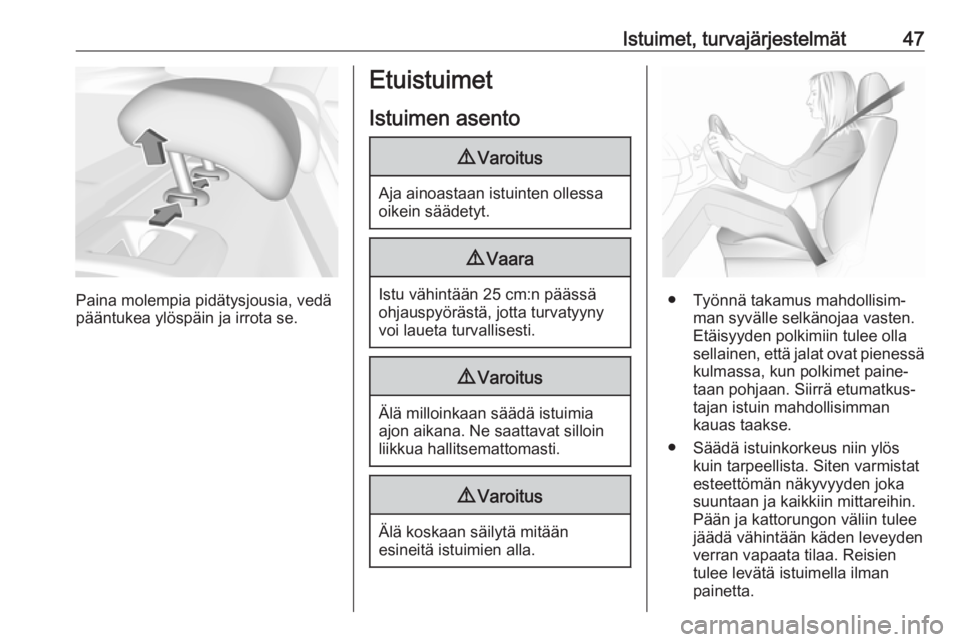

Istuimet, turvajärjestelmät47
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
9 Vaara
Istu vähintään 25 cm:n päässä
ohjauspyörästä, jotta turvatyyny
voi laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
9 Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.
● Työnnä takamus mahdollisim‐ man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa, kun polkimet paine‐
taan pohjaan. Siirrä etumatkus‐
tajan istuin mahdollisimman
kauas taakse.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistatesteettömän näkyvyyden jokasuuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien
tulee levätä istuimella ilman
painetta.
Page 50 of 319

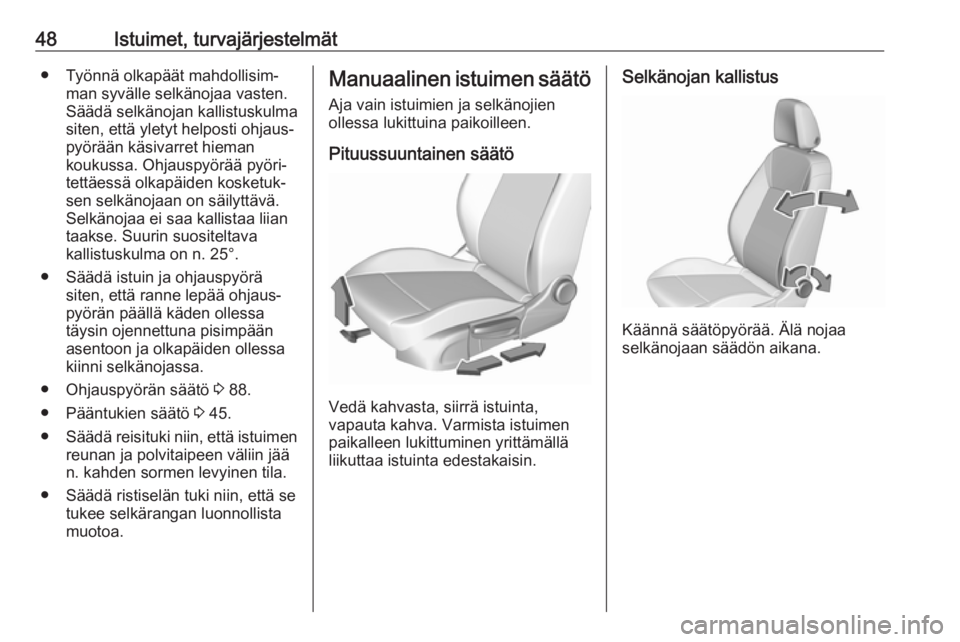

48Istuimet, turvajärjestelmät● Työnnä olkapäät mahdollisim‐man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐
pyörään käsivarret hieman
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava
kallistuskulma on n. 25°.
● Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjaus‐
pyörän päällä käden ollessa
täysin ojennettuna pisimpään
asentoon ja olkapäiden ollessa kiinni selkänojassa.
● Ohjauspyörän säätö 3 88.
● Pääntukien säätö 3 45.
● Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää
n. kahden sormen levyinen tila.
● Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista
muotoa.Manuaalinen istuimen säätö
Aja vain istuimien ja selkänojien
ollessa lukittuina paikoilleen.
Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta,
vapauta kahva. Varmista istuimen
paikalleen lukittuminen yrittämällä
liikuttaa istuinta edestakaisin.
Selkänojan kallistus
Käännä säätöpyörää. Älä nojaa
selkänojaan säädön aikana.
