Klíče, dveře a okna29Dětské zámkové pojistky9Varování
Pokud na zadních sedadlech sedí
děti, použijte dětské zámkové
pojistky.

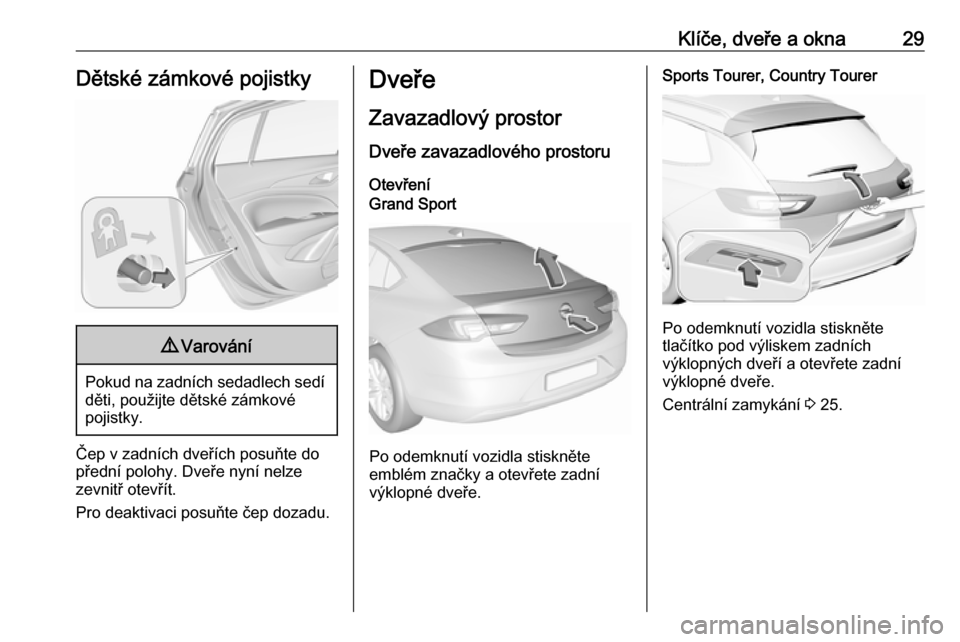

Čep v zadních dveřích posuňte do
přední polohy. Dveře nyní nelze
zevnitř otevřít.
Pro deaktivaci posuňte čep dozadu.
Dveře
Zavazadlový prostor Dveře zavazadlového prostoru
OtevřeníGrand Sport
Po odemknutí vozidla stiskněte
emblém značky a otevřete zadní
výklopné dveře.
Sports Tourer, Country Tourer
Po odemknutí vozidla stiskněte
tlačítko pod výliskem zadních
výklopných dveří a otevřete zadní
výklopné dveře.
Centrální zamykání 3 25.

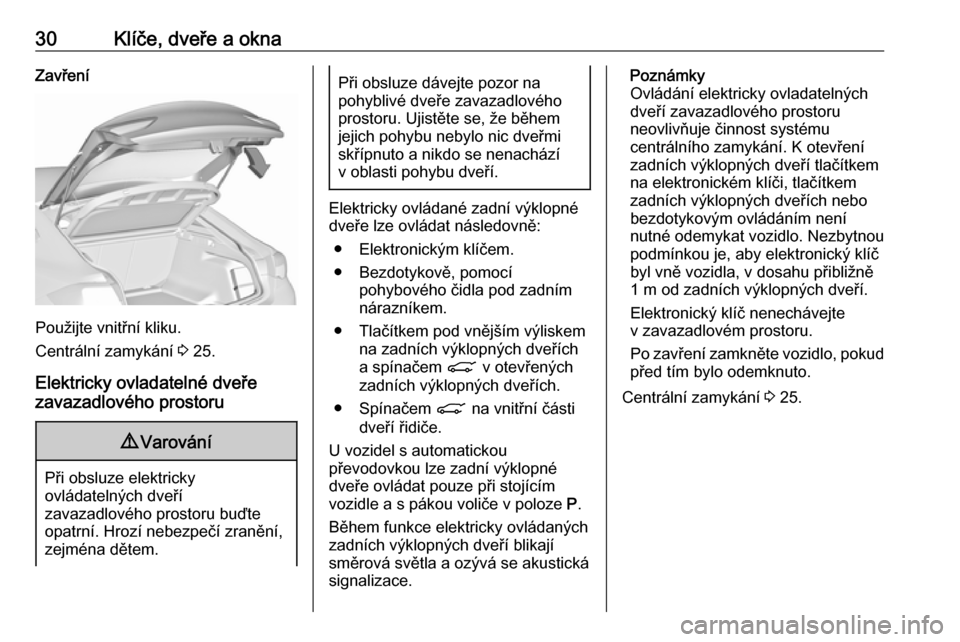

30Klíče, dveře a oknaZavření
Použijte vnitřní kliku.
Centrální zamykání 3 25.
Elektricky ovladatelné dveře
zavazadlového prostoru
9 Varování
Při obsluze elektricky
ovládatelných dveří
zavazadlového prostoru buďte
opatrní. Hrozí nebezpečí zranění,
zejména dětem.
Při obsluze dávejte pozor na
pohyblivé dveře zavazadlového
prostoru. Ujistěte se, že během
jejich pohybu nebylo nic dveřmi
skřípnuto a nikdo se nenachází
v oblasti pohybu dveří.
Elektricky ovládané zadní výklopné
dveře lze ovládat následovně:
● Elektronickým klíčem.
● Bezdotykově, pomocí pohybového čidla pod zadním
nárazníkem.
● Tlačítkem pod vnějším výliskem na zadních výklopných dveřích
a spínačem C v otevřených
zadních výklopných dveřích.
● Spínačem C na vnitřní části
dveří řidiče.
U vozidel s automatickou převodovkou lze zadní výklopné
dveře ovládat pouze při stojícím
vozidle a s pákou voliče v poloze P.
Během funkce elektricky ovládaných
zadních výklopných dveří blikají
směrová světla a ozývá se akustická
signalizace.
Poznámky
Ovládání elektricky ovladatelných
dveří zavazadlového prostoru
neovlivňuje činnost systému
centrálního zamykání. K otevření
zadních výklopných dveří tlačítkem
na elektronickém klíči, tlačítkem
zadních výklopných dveřích nebo
bezdotykovým ovládáním není
nutné odemykat vozidlo. Nezbytnou
podmínkou je, aby elektronický klíč
byl vně vozidla, v dosahu přibližně
1 m od zadních výklopných dveří.
Elektronický klíč nenechávejte
v zavazadlovém prostoru.
Po zavření zamkněte vozidlo, pokud před tím bylo odemknuto.
Centrální zamykání 3 25.

Klíče, dveře a okna31Ovládání pomocí elektronického klíče

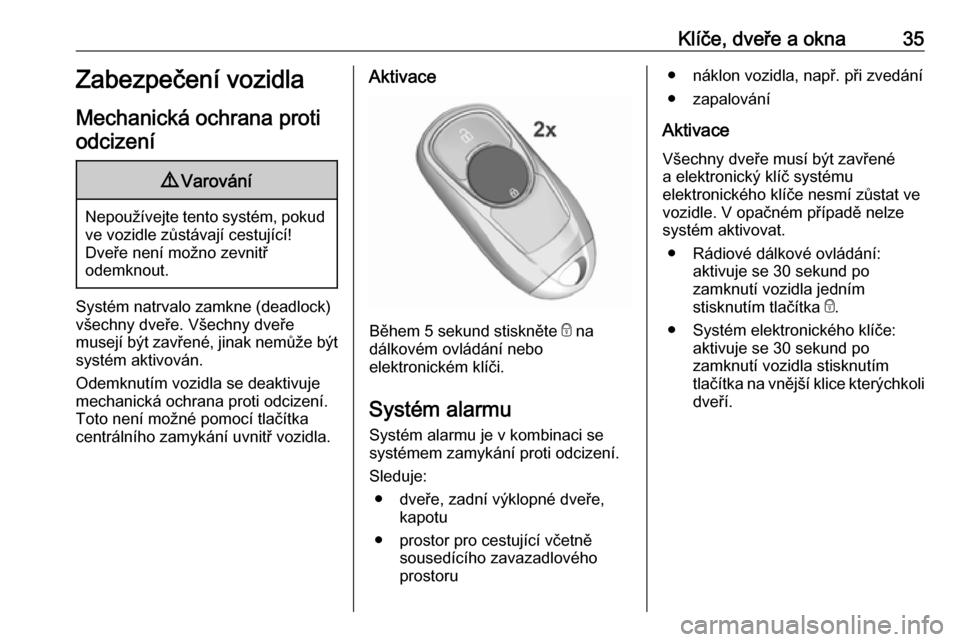

Dvojím stisknutím tlačítka X otevřete
nebo zavřete zadní výklopné dveře.
Aby se předešlo nechtěnému
otevření zadních výklopných dveří,
musí být tlačítko X stisknuto déle než
při zamykání a odemykání.

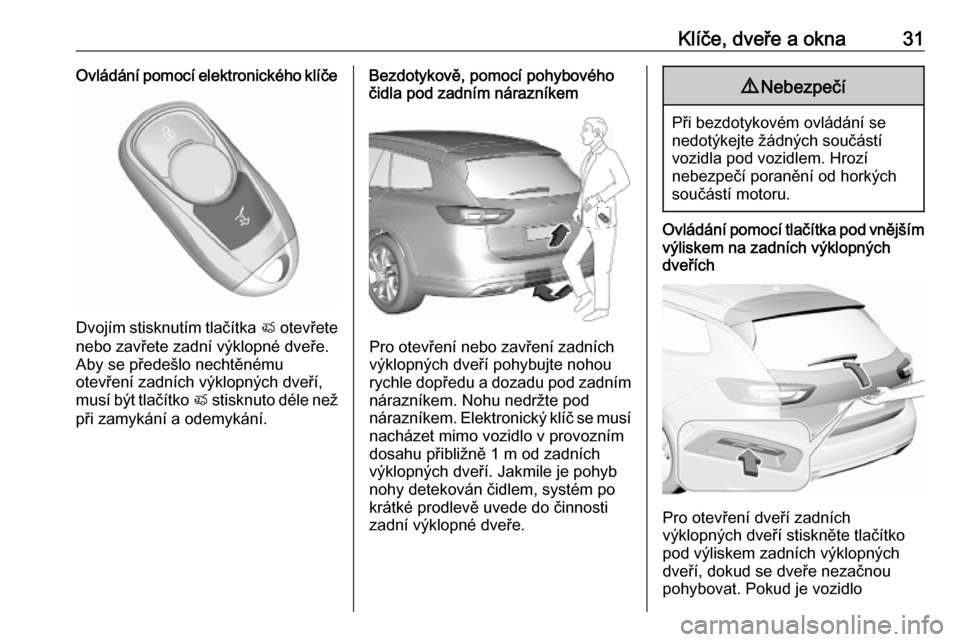

Bezdotykově, pomocí pohybového
čidla pod zadním nárazníkem
Pro otevření nebo zavření zadních
výklopných dveří pohybujte nohou
rychle dopředu a dozadu pod zadním
nárazníkem. Nohu nedržte pod
nárazníkem. Elektronický klíč se musí nacházet mimo vozidlo v provozním
dosahu přibližně 1 m od zadních
výklopných dveří. Jakmile je pohyb
nohy detekován čidlem, systém po
krátké prodlevě uvede do činnosti
zadní výklopné dveře.
9 Nebezpečí
Při bezdotykovém ovládání se
nedotýkejte žádných součástí
vozidla pod vozidlem. Hrozí
nebezpečí poranění od horkých
součástí motoru.
Ovládání pomocí tlačítka pod vnějším výliskem na zadních výklopných
dveřích
Pro otevření dveří zadních
výklopných dveří stiskněte tlačítko
pod výliskem zadních výklopných
dveří, dokud se dveře nezačnou
pohybovat. Pokud je vozidlo

32Klíče, dveře a oknazamknuté, elektronický klíč se musí
nacházet mimo vozidlo v provozním
dosahu přibližně 1 m od zadních
výklopných dveří.

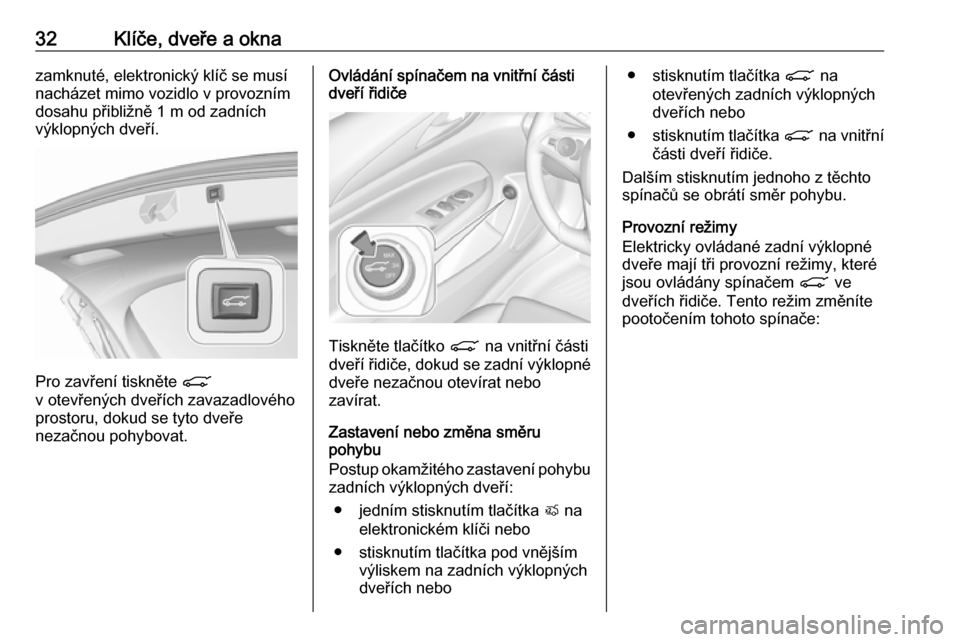

Pro zavření tiskněte C
v otevřených dveřích zavazadlového
prostoru, dokud se tyto dveře
nezačnou pohybovat.
Ovládání spínačem na vnitřní části
dveří řidiče
Tiskněte tlačítko C na vnitřní části
dveří řidiče, dokud se zadní výklopné dveře nezačnou otevírat nebo
zavírat.
Zastavení nebo změna směru
pohybu
Postup okamžitého zastavení pohybu
zadních výklopných dveří:
● jedním stisknutím tlačítka X na
elektronickém klíči nebo
● stisknutím tlačítka pod vnějším výliskem na zadních výklopných
dveřích nebo
● stisknutím tlačítka C na
otevřených zadních výklopných
dveřích nebo
● stisknutím tlačítka C na vnitřní
části dveří řidiče.
Dalším stisknutím jednoho z těchto
spínačů se obrátí směr pohybu.
Provozní režimy
Elektricky ovládané zadní výklopné
dveře mají tři provozní režimy, které
jsou ovládány spínačem C ve
dveřích řidiče. Tento režim změníte pootočením tohoto spínače:

Klíče, dveře a okna33
●MAX : Elektricky ovladatelné
zadní výklopné dveře se zcela
otevřou.
● 3/4: Elektricky ovladatelné zadní
výklopné dveře se částečně
otevřou do nastavené polohy.
● Off: Zadní výklopné dveře lze
ovládat pouze ručně.
Nastavení částečného otevření
v provozním režimu 3/4
1. Otočte spínač provozních režimů do polohy 3/4.
2. Libovolným manipulačním spínačem otevřete elektricky
ovladatelné dveře zavazadlového
prostoru.
3. Stlačením libovolného manipulačního spínače zastavtepohyb v požadované poloze.
V případě potřeby ručně nastavte zastavené dveře zavazadlového
prostoru do požadované pozice.
4. Stiskněte a 3 sekundy podržte tlačítko C na vnitřní straně
otevřených zadních výklopných
dveří.
Poznámky
Výška otevření by se měla
programovat z úrovně terénu.
Zvukový signál indikuje nové
nastavení a zablikají směrová světla.
Redukovanou výškou lze nastavit
pouze úhel otevření větší než 30°.
Po otočení nastavovacího prvku ve
dveřích řidiče na přechodný režim
3/4 se elektricky ovladatelné dveře
zavazadlového prostoru během
otevírání zastaví v nově nastavené
pozici.
Dveře zavazadlového prostoru lze
nechat otevřené pouze v případě, že
výška je větší než minimální
(minimální úhel otevření od 30°).
Výšku otevření nelze naprogramovat
menší než tuto výšku.
Bezpečnostní funkce
Pokud elektricky ovladatelné dveře zavazadlového prostoru při otevírání
nebo zavírání narazí na překážku,
automaticky se trochu pohnou
opačným směrem. Opakování
překážky v jednom pracovním cyklu tuto funkci zcela vypne. V tomto
případě dveře zavazadlového
prostoru zavřete nebo otevřete ručně.

34Klíče, dveře a oknaElektricky ovladatelné dveře
zavazadlového prostoru mají na
bočních hranách čidla sevření. Pokud čidla zaznamenají překážku mezi
dveřmi zavazadlového prostoru
a karosérií, otevřou se a lze je zavřít
opětovným spuštěním nebo ručně.
Bezpečnostní funkce je
signalizována výstražnou
zvonkohrou.
Před obnovením normálního
elektrického ovládání odstraňte
všechny překážky.
Pokud je vozidlo vybaveno tažným
zařízením nainstalovaným ve výrobě
a elektrická zástrčka přívěsu je
zapojena, lze elektricky ovladatelné zadní výklopné dveře ovládat pouze
manuálně.
Přetížení
Jestliže jsou elektricky ovládané
zadní výklopné dveře opakovaně
ovládány v krátkých intervalech,
funkce je na určitou dobu zakázána.
Pro resetování systému zadní
výklopné dveře ručně posuňte do
koncové polohy.Obecné rady pro ovládání dveří
zavazadlového prostoru9 Nebezpečí
Při přepravě např. objemných
předmětů nejezděte s otevřenými
nebo pootevřenými dveřmi
zavazadlového prostoru, protože
by do vozidla mohly vnikat toxické výfukové plyny, které nelze vidět
a cítit. Důsledkem může být ztráta
vědomí a dokonce smrt.
Výstraha
Před otevřením zadních
výklopných dveří zkontrolujte
překážky nad hlavou, např.
garážová vrata, abyste předešli
poškození zadních výklopných
dveří. Vždy zkontrolujte prostor
pro pohyb nad dveřmi a za nimi.
Poznámky
Montáž určitého těžkého
příslušenství na dveře
zavazadlového prostoru může mít
nepříznivý vliv na jejich setrvání
v otevřené poloze.
Poznámky
Ovládání elektricky otvíraných
zadních výklopných dveří je
zakázáno, když je vybitý akumulátor
vozidla. V tomto případě zadní
výklopné dveře dokonce nemusejí
být ovladatelné ani ručně.
Poznámky
Jestliže jsou elektricky ovládané
dveře zavazadlového prostoru
zakázány a všechny dveře jsou
odemknuty, lze dveře
zavazadlového prostoru otevřít
pouze ručně. V tomto případě ruční
zavírání dveří zavazadlového
prostoru vyžaduje značně větší sílu.
Poznámky
Při nízkých venkovních teplotách se zadní výklopné dveře nemusí
automaticky otevřít úplně. V tomto
případě je otevřete do normální
koncové polohy ručně.

Klíče, dveře a okna35Zabezpečení vozidla
Mechanická ochrana proti odcizení9 Varování
Nepoužívejte tento systém, pokud
ve vozidle zůstávají cestující!
Dveře není možno zevnitř
odemknout.
Systém natrvalo zamkne (deadlock) všechny dveře. Všechny dveře
musejí být zavřené, jinak nemůže být
systém aktivován.
Odemknutím vozidla se deaktivuje
mechanická ochrana proti odcizení.
Toto není možné pomocí tlačítka
centrálního zamykání uvnitř vozidla.
Aktivace
Během 5 sekund stiskněte e na
dálkovém ovládání nebo
elektronickém klíči.
Systém alarmu Systém alarmu je v kombinaci se
systémem zamykání proti odcizení.
Sleduje: ● dveře, zadní výklopné dveře, kapotu
● prostor pro cestující včetně sousedícího zavazadlového
prostoru
● náklon vozidla, např. při zvedání
● zapalování
Aktivace
Všechny dveře musí být zavřené a elektronický klíč systému
elektronického klíče nesmí zůstat ve
vozidle. V opačném případě nelze
systém aktivovat.
● Rádiové dálkové ovládání: aktivuje se 30 sekund po
zamknutí vozidla jedním
stisknutím tlačítka e.
● Systém elektronického klíče: aktivuje se 30 sekund po
zamknutí vozidla stisknutím
tlačítka na vnější klice kterýchkoli dveří.

36Klíče, dveře a okna
● Rádiový dálkový ovladač neboelektronický klíč: přímo dvojím
stisknutím tlačítka e během
5 sekund.
● Systém elektronického klíče s aktivním pasivním zamykáním:
aktivuje se krátce po provedení
pasivního zamknutí.
Poznámky
Změny v interiéru vozidla, jako
například použití potahů sedadel
a otevření oken nebo střešního
okna, mohou mít nepříznivý vliv na
funkci prostorové ochrany.
Zapnutí alarmu bez ochrany
prostoru pro cestující a čidla
náklonu
Pokud jsou ve vozidle ponechána
zvířata vypněte, kvůli vysoké úrovni
ultrazvukového signálu nebo
pohybům spouštějícím alarm,
sledování prostoru pro cestující
a náklonu vozidla. Sledování rovněž vypněte při převozu vozidla lodí nebo
vlakem.
1. Zavřete dveře zavazadlového prostoru, kapotu, okna a střešní
okno.
2. Stiskněte o. Dioda LED
v tlačítku o bude svítit
maximálně 10 minut.
3. Zavřete dveře.
4. Aktivujte alarm.
Stavová zpráva je zobrazena
informačním centrem řidiče.
Stavová LED
Stavová LED je včleněna do snímačena horní straně přístrojové desky.

Klíče, dveře a okna37Stav během prvních 30 sekund po
aktivaci alarmu:LED
svítí:test, zpoždění při zapnutíDioda
LED
rychle
bliká:dveře, zavazadlový
prostor či kapota nejsou
zcela zavřeny nebo
porucha systému
Stav po spuštění alarmu:
Dioda LED bliká
pomalu:alarm je spuštěn
V případě poruch vyhledejte pomoc
v servisu.
Deaktivace
Rádiový dálkový ovladač:
Odemknutím vozidla stisknutím
tlačítka c se systém alarmu

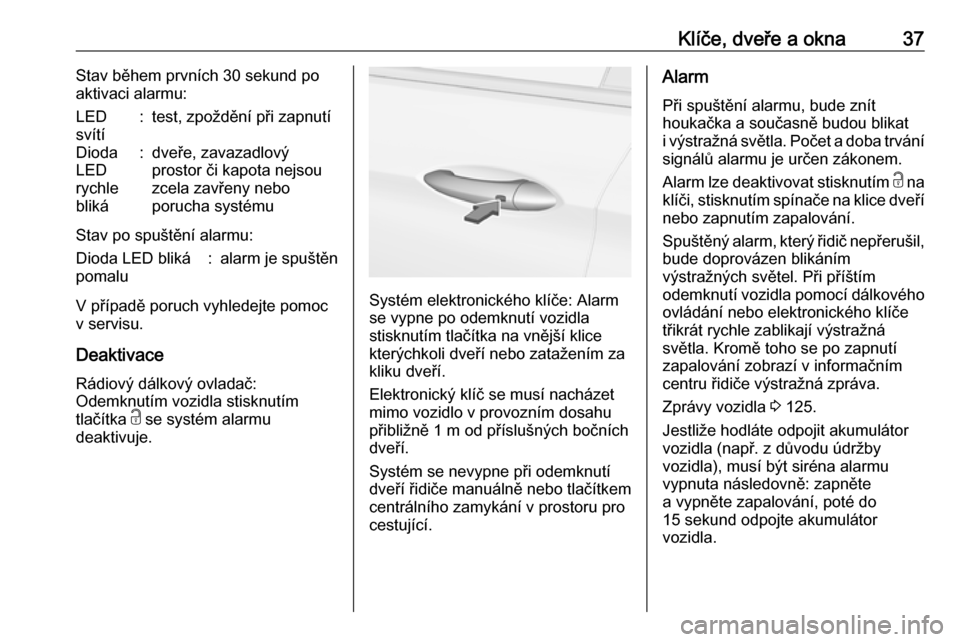

deaktivuje.Systém elektronického klíče: Alarm
se vypne po odemknutí vozidla
stisknutím tlačítka na vnější klice
kterýchkoli dveří nebo zatažením za
kliku dveří.
Elektronický klíč se musí nacházet
mimo vozidlo v provozním dosahu
přibližně 1 m od příslušných bočních
dveří.
Systém se nevypne při odemknutí
dveří řidiče manuálně nebo tlačítkem
centrálního zamykání v prostoru pro
cestující.
Alarm
Při spuštění alarmu, bude znít
houkačka a současně budou blikat
i výstražná světla. Počet a doba trvání
signálů alarmu je určen zákonem.
Alarm lze deaktivovat stisknutím c na
klíči, stisknutím spínače na klice dveří nebo zapnutím zapalování.
Spuštěný alarm, který řidič nepřerušil,
bude doprovázen blikáním
výstražných světel. Při příštím
odemknutí vozidla pomocí dálkového
ovládání nebo elektronického klíče
třikrát rychle zablikají výstražná
světla. Kromě toho se po zapnutí
zapalování zobrazí v informačním
centru řidiče výstražná zpráva.
Zprávy vozidla 3 125.
Jestliže hodláte odpojit akumulátor
vozidla (např. z důvodu údržby
vozidla), musí být siréna alarmu
vypnuta následovně: zapněte
a vypněte zapalování, poté do
15 sekund odpojte akumulátor
vozidla.

38Klíče, dveře a oknaImobilizér
Imobilizér se aktivuje automaticky.
Pokud při zapnutí zapalování
kontrolka d bliká, došlo k poruše
v systému; motor nemůžete
nastartovat. Vypněte zapalování
a pokuste se opětovně nastartovat. Zkuste znovu, s klíčem v kapse pro
vysílač. Ovládání u vozidel se
systémem elektronického klíče
v případě poruchy 3 158.
Jestliže kontrolka d dále bliká,
zkuste motor nastartovat pomocí
náhradního klíče.
Vyhledejte pomoc v servisu.
Poznámky
Tagy identifikace rádiové frekvence
(RFID) mohou způsobit rušení klíče. Neumisťujte je v blízkosti klíče při
startování vozidla.
Poznámky
Imobilizér nezamyká dveře. Proto při opouštění vozidla vždy zamkněte
vozidlo a aktivujte alarm 3 25, 3 35.
Kontrolka d 3 111.Vnější zrcátka
Vydutý tvar
Tvar zrcátka způsobuje, že se objekty
jeví jako menší, což bude mít vliv na
schopnost odhadovat vzdálenosti.
Upozornění na mrtvý úhel 3 212.
Elektrické nastavení
Stisknutím í
pro levé zrcátko nebo
ì pro pravé zrcátko vyberte
příslušné vnější zrcátko. Výběr je
signalizován LED diodou v tlačítku.
Poté pohybem ovladače nastavtezrcátko.
Sklopná zrcátka
S ohledem na bezpečnost chodců se při nárazu dostatečnou silou vnější
zpětná zrcátka vyklopí ze své
normální polohy. Lehkým tlakem je
možno zrcátko opět vrátit do jeho
původní polohy.
