Pleje af bilen139
2.Afmonter sikringsboksens dæksel
(kun venstre side af bilen).
3. Tryk begge klips sammen og af‐ monter stikket fra pæren.
4. Fjern beskyttelsesdæksel.
5. Tryk på fjederklipsen og frakobl.
6. Tag pæren ud af reflektoren.
7. Ved montering af en ny pære sæt‐
tes tapperne i fordybningerne på
reflektoren.
8. Sæt fjederklipsen i hak. 9. Sæt forlygtens beskyttelsesaf‐ dækning på plads og luk.
10. Kontroller, at beskyttelsesdækslet
er korrekt placeret for at forhindre
vandlækage og kraft kondense‐
ring.
Positionslys/kørelys 1. Afmonter sikringsboksens dæksel
(kun venstre side af bilen).

140Pleje af bilen
2. Drej pæreholderen mod uret ogudtag.
3. Frigør pæren fra pæreholderenog udskift den.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Parkeringslys/kørelys med
lysdioder
Parkeringslys og kørelys er konstru‐
eret som lysdioder og kan ikke skiftes.
Søg hjælp hos et værksted i tilfælde
af defekte lysdioder.
Tågelygter
1. Vip hjulet og fjern de to trykmø‐ trikker på den udvendige side af
hjulforingen.
2. Afbryd det elektriske stik fra fat‐ ningen.
3. Afmonter pæreenheden mod urets retning og træk den lige ud.
4. Isæt en ny pæreenhed lige ind i lygten og drej med uret.
5. Tilslut det elektriske stik igen.

Pleje af bilen141Forreste blinklys
1. Drej pæreholderen mod uret ogudtag.
2. Drej pæren mod uret og tag denud af pæreholderen.
3. Udskift pæren.
4. Isæt pæreholderen i reflektoren og drej den med uret.
BaglygterBaglygter, blinklygter, bremselygter
og baklygter
1. Afskure begge skruer.
2. Tag baglygteenheden af. Kontrol‐
ler at ledningsstyret bliver sid‐
dende.
3. baglygte/stoplygte 1
blinklys 2
baglys 3
baklys (passagerside) / tågebag‐
lys (førerside) 4.

142Pleje af bilen
4. Drej pæreholderen venstre om.
5. Tag pæreholderen af. Skub pæ‐ren lidt ind i fatningen, drej den
mod uret, tag den ud og sæt en ny
pære i.
6. Sæt pæreholderen ind i baglyg‐ teenheden og skru den fast.
Tilslut stikket. Monter baglygteen‐ heden i karrosseriet og spænd
skruerne. Luk dækslerne og sæt
dem på plads.
7. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Sideblink
Afmonter lampehuset for at udskifte pæren:
1. Skyd lampen fremad, og tag den ud af forskærmen med bagenden.
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.

Pleje af bilen1434. Isæt pæreholderen og drej denmed uret.
5. Indsæt forenden i forskærmen, skyd fremad og indsæt bagenden.
Højtplaceret stoplys
Få lysdioderne udskiftet af et værk‐
sted.
Nummerpladelys
1. Afskure begge skruer.
2. Tag pærehuset ud nedefra, pas på ikke at trække i ledningen.
Drej pæreholderen mod uret, ind‐
til den er løsnet.
3. Afmonter pæren fra pæreholde‐ ren, og udskift den.
4. Indsæt pæreholderen i pærehu‐ set og drej den med uret.
5. Isæt pærehuset og fastgør det med en skruetrækker.
Kabinelys
Kabinelys, læselamper 1. Den fjernes ved at åbne den mod‐
satte side af lampekontakten med
en skruetrækker med et fladt blad.
(Pas på ikke at ridse.)
2. Tag pæren ud.
3. Udskift pæren.
4. Sæt lampeenheden i igen.
Lampe i bagagerum
1. Frigør lampen med en skruetræk‐
ker og tag den ud.

144Pleje af bilen
2. Tag pæren ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Instrumentlys
Få pærer udskiftet på et værksted.
Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● Fortil i venstre side af motorrum‐ met.
● I førersiden bag et dæksel i in‐ strumentpanelet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.Der findes forskellige typer sikringer i
bilen. Visse typer af sikringer i bilen
kan afvige fra de illustrerede.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

Pleje af bilen145SikringstangDer sidder en sikringstang i sikrings‐
boksen i motorrummet.
Sæt sikringstangen på sikringen op‐
pefra, alt efter sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.

146Pleje af bilenNr.Strømkreds1Bagklap2–3El-bagrude4El-opvarmet sidespejl5Soltag6Gearkassestyreenhed7Motorstyreenhed8–9ABS10Karrosseristyreenhed, spæn‐
ding11Bakkamera12–13–14Motorstyreenhed/gearkassesty‐
reenhed15Indsprøjtningssystem/starter16BrændstofpumpeNr.Strømkreds17Motorstyremodul118Motorstyremodul219Indsprøjtningssystem/tænding20Klimaanlæg21Batterisensor22Elektrisk ratlås23Køleblæser lav24–25Sidespejlskontakt26Motorstyreenhed/automatiseret
gearkasse-modul27Brændstofsystem28Bremsekontakt29Sædeføler30Lyslængderegulering31Horn32Tågeforlygte33Venstre fjernlys

Pleje af bilen147Nr.Strømkreds34Højre fjernlys35–36Bagrudevisker37Drejelygte, venstre38Sprinklersystem39Drejelygte, højre40–41–42Starter 243Instrumentbræt44Automatiseret gearkasse45Starter 146ABS47Køleblæser høj48Forrudevisker49Karrosseristyreenhed/Rests‐
trøm fraNår de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

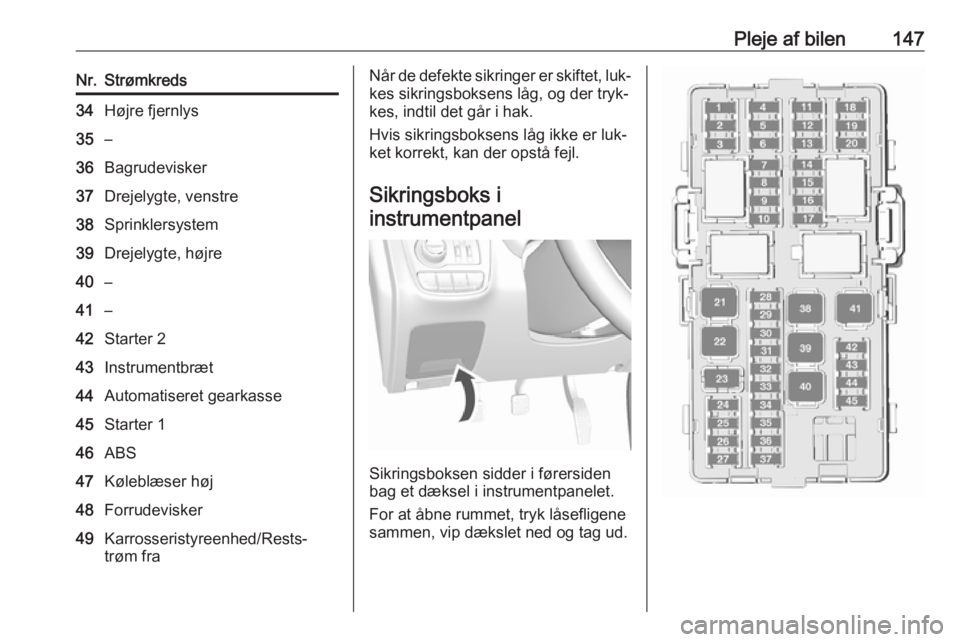

Sikringsboks i
instrumentpanel
Sikringsboksen sidder i førersiden
bag et dæksel i instrumentpanelet.
For at åbne rummet, tryk låsefligene
sammen, vip dækslet ned og tag ud.

148Pleje af bilenNr.Strømkreds1Onstar2Klimaanlæg3Instrumentbræt4Gearkassestyreenhed5Infotainment6Karrosseristyreenhed7Bageste parkeringsassistent8Dataforbindelse9Elektrisk ratlås10Føler- og diagnosticeringsmodul11Jævnstrømstransformer12–13Elektronisk afgiftsopkrævnings‐
system14Lineært strømmodul15Centrallås/tændingssystem16TændingssystemNr.Strømkreds17advarsel, kollision fremme18Instrumentbræt19Advarsel, kollision fremme, indi‐
kation20Lyslængderegulering21El-ruder, foran22El-ruder, bag23–24Automatiseret gearkasse, modul25Ekstra stikdåse26Soltag27–28Karrosseristyreenhed 829Karrosseristyreenhed 730Karrosseristyreenhed 631Karrosseristyreenhed 532Karrosseristyreenhed 4Nr.Strømkreds33Karrosseristyreenhed 334Karrosseristyreenhed 235Karrosseristyreenhed 1
–36Tændingssystem37Kontakt på rattet, LED38–39Logistik/jævnstrømstransformer40El-rude, fører41Blæser42Sædevarme, for43Klimaanlægsmodul44Opvarmet rat45Karrosseristyreenhed 2
