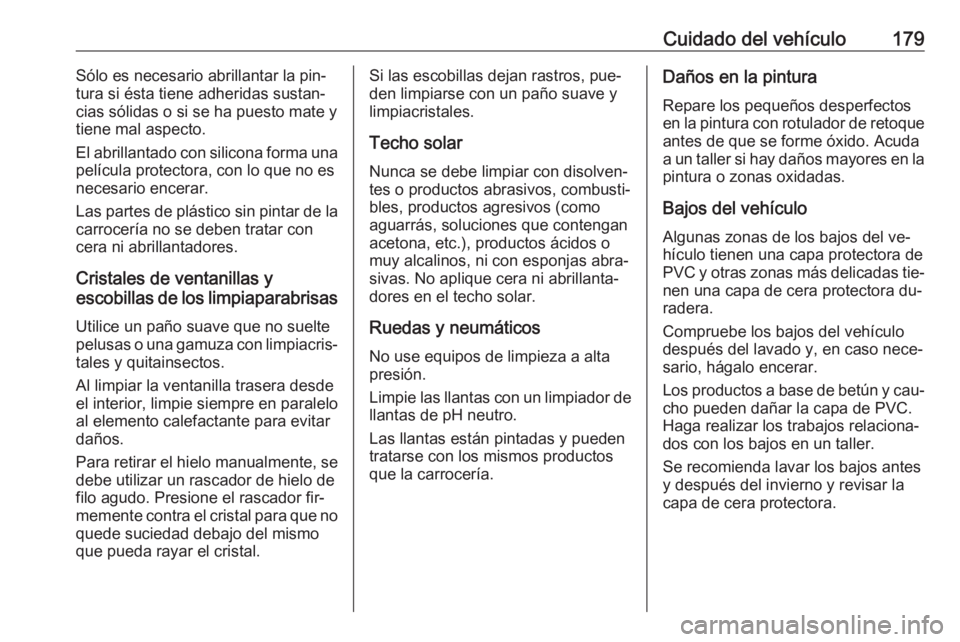

Cuidado del vehículo179Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y tiene mal aspecto.
El abrillantado con silicona forma una
película protectora, con lo que no es
necesario encerar.
Las partes de plástico sin pintar de la carrocería no se deben tratar con
cera ni abrillantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐
tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactante para evitar
daños.
Para retirar el hielo manualmente, se debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no
quede suciedad debajo del mismo
que pueda rayar el cristal.Si las escobillas dejan rastros, pue‐
den limpiarse con un paño suave y
limpiacristales.
Techo solar
Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos (como
aguarrás, soluciones que contengan
acetona, etc.), productos ácidos o
muy alcalinos, ni con esponjas abra‐
sivas. No aplique cera ni abrillanta‐
dores en el techo solar.
Ruedas y neumáticos
No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.Daños en la pintura
Repare los pequeños desperfectosen la pintura con rotulador de retoque
antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo
Algunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y cau‐ cho pueden dañar la capa de PVC.
Haga realizar los trabajos relaciona‐
dos con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.

180Cuidado del vehículoSistema de gas licuado9Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice tra‐
bajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de se‐ cado con una temperatura superior a
60 °C , debe desmontarse el depósito
de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Cuidado interior Habitáculo y tapicería
El interior del vehículo, incluido el sal‐ picadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el cui‐
dado del cuero.
El cuadro de instrumentos y las pan‐
tallas solamente deben limpiarse con un paño suave húmedo. Si es nece‐
sario, utilice una solución jabonosa
suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las man‐
chas con un limpiador para tapice‐
rías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las
tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma pue‐
den limpiarse con los mismos produc‐
tos que la carrocería. En caso nece‐
sario, utilice un limpiador para interio‐ res. No use ningún otro producto.
Evite especialmente el uso de disol‐ ventes y gasolina. No use equipos de
limpieza a alta presión.

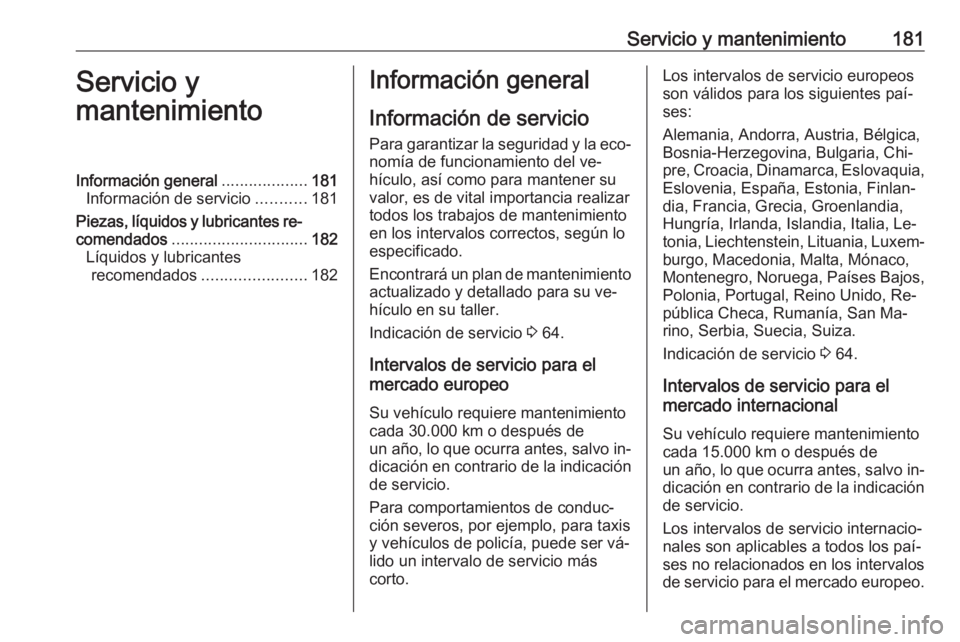

Servicio y mantenimiento181Servicio y
mantenimientoInformación general ...................181
Información de servicio ...........181
Piezas, líquidos y lubricantes re‐
comendados .............................. 182
Líquidos y lubricantes recomendados ....................... 182Información general
Información de servicio
Para garantizar la seguridad y la eco‐
nomía de funcionamiento del ve‐
hículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su ve‐
hículo en su taller.
Indicación de servicio 3 64.
Intervalos de servicio para el
mercado europeo
Su vehículo requiere mantenimiento
cada 30.000 km o después de
un año , lo que ocurra antes, salvo in‐
dicación en contrario de la indicación
de servicio.
Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser vá‐ lido un intervalo de servicio más
corto.Los intervalos de servicio europeos
son válidos para los siguientes paí‐
ses:
Alemania, Andorra, Austria, Bélgica,
Bosnia-Herzegovina, Bulgaria, Chi‐
pre, Croacia, Dinamarca, Eslovaquia,
Eslovenia, España, Estonia, Finlan‐
dia, Francia, Grecia, Groenlandia,
Hungría, Irlanda, Islandia, Italia, Le‐
tonia, Liechtenstein, Lituania, Luxem‐
burgo, Macedonia, Malta, Mónaco,
Montenegro, Noruega, Países Bajos, Polonia, Portugal, Reino Unido, Re‐
pública Checa, Rumanía, San Ma‐
rino, Serbia, Suecia, Suiza.
Indicación de servicio 3 64.
Intervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento
cada 15.000 km o después de
un año , lo que ocurra antes, salvo in‐
dicación en contrario de la indicación
de servicio.
Los intervalos de servicio internacio‐
nales son aplicables a todos los paí‐
ses no relacionados en los intervalos
de servicio para el mercado europeo.

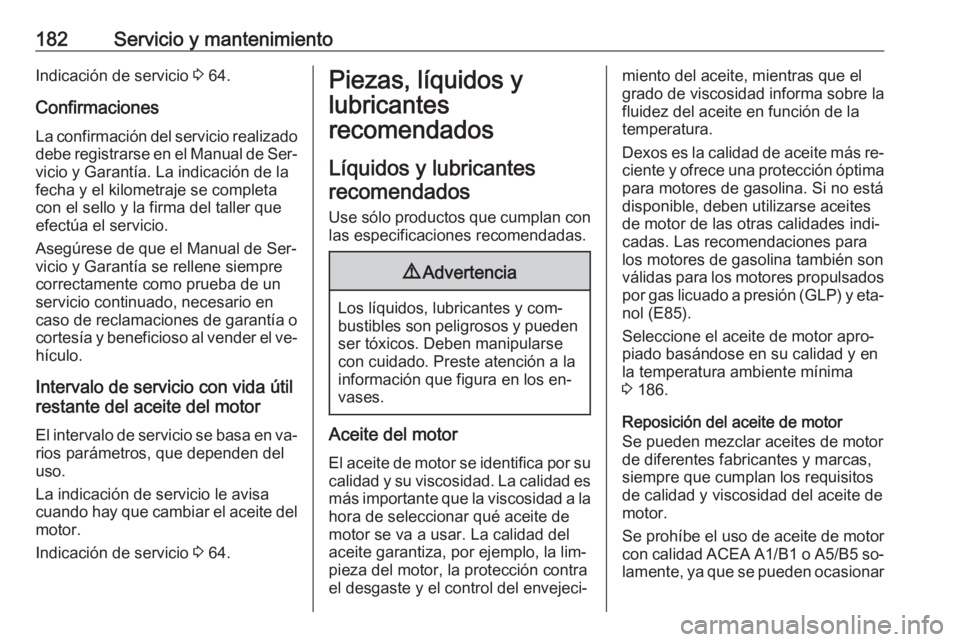

182Servicio y mantenimientoIndicación de servicio 3 64.
Confirmaciones La confirmación del servicio realizado
debe registrarse en el Manual de Ser‐ vicio y Garantía. La indicación de la
fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de Ser‐
vicio y Garantía se rellene siempre correctamente como prueba de un
servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el ve‐
hículo.
Intervalo de servicio con vida útil
restante del aceite del motor
El intervalo de servicio se basa en va‐ rios parámetros, que dependen del
uso.
La indicación de servicio le avisa
cuando hay que cambiar el aceite del
motor.
Indicación de servicio 3 64.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantes recomendados
Use sólo productos que cumplan con
las especificaciones recomendadas.9 Advertencia
Los líquidos, lubricantes y com‐
bustibles son peligrosos y pueden ser tóxicos. Deben manipularse
con cuidado. Preste atención a la
información que figura en los en‐
vases.
Aceite del motor
El aceite de motor se identifica por su
calidad y su viscosidad. La calidad es más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del
aceite garantiza, por ejemplo, la lim‐
pieza del motor, la protección contra
el desgaste y el control del envejeci‐
miento del aceite, mientras que el
grado de viscosidad informa sobre la
fluidez del aceite en función de la
temperatura.
Dexos es la calidad de aceite más re‐ ciente y ofrece una protección óptima
para motores de gasolina. Si no está
disponible, deben utilizarse aceites
de motor de las otras calidades indi‐
cadas. Las recomendaciones para
los motores de gasolina también son
válidas para los motores propulsados por gas licuado a presión (GLP) y eta‐
nol (E85).
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 186.
Reposición del aceite de motor
Se pueden mezclar aceites de motor
de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de
motor.
Se prohíbe el uso de aceite de motor con calidad ACEA A1/B1 o A5/B5 so‐
lamente, ya que se pueden ocasionar

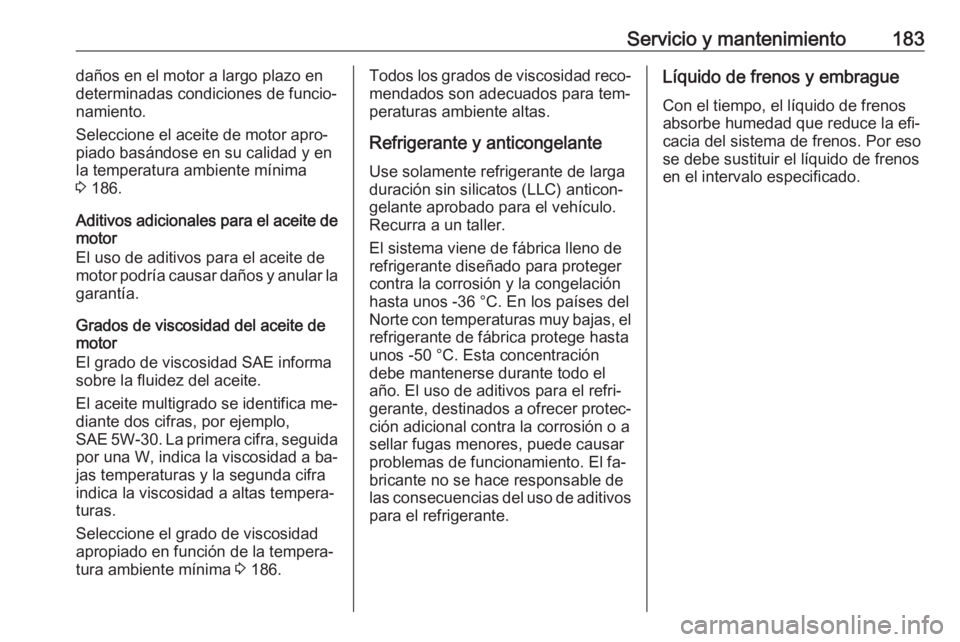

Servicio y mantenimiento183daños en el motor a largo plazo en
determinadas condiciones de funcio‐
namiento.
Seleccione el aceite de motor apro‐ piado basándose en su calidad y en
la temperatura ambiente mínima
3 186.
Aditivos adicionales para el aceite de
motor
El uso de aditivos para el aceite de
motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de motor
El grado de viscosidad SAE informa sobre la fluidez del aceite.
El aceite multigrado se identifica me‐
diante dos cifras, por ejemplo,
SAE 5W-30. La primera cifra, seguida
por una W, indica la viscosidad a ba‐
jas temperaturas y la segunda cifra
indica la viscosidad a altas tempera‐
turas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 186.Todos los grados de viscosidad reco‐
mendados son adecuados para tem‐
peraturas ambiente altas.
Refrigerante y anticongelante
Use solamente refrigerante de larga
duración sin silicatos (LLC) anticon‐
gelante aprobado para el vehículo.
Recurra a un taller.
El sistema viene de fábrica lleno de refrigerante diseñado para protegercontra la corrosión y la congelación
hasta unos -36 °C. En los países del
Norte con temperaturas muy bajas, el refrigerante de fábrica protege hasta
unos -50 °C. Esta concentración
debe mantenerse durante todo el
año. El uso de aditivos para el refri‐ gerante, destinados a ofrecer protec‐
ción adicional contra la corrosión o a
sellar fugas menores, puede causar
problemas de funcionamiento. El fa‐
bricante no se hace responsable de
las consecuencias del uso de aditivos para el refrigerante.Líquido de frenos y embrague
Con el tiempo, el líquido de frenos
absorbe humedad que reduce la efi‐
cacia del sistema de frenos. Por eso
se debe sustituir el líquido de frenos
en el intervalo especificado.

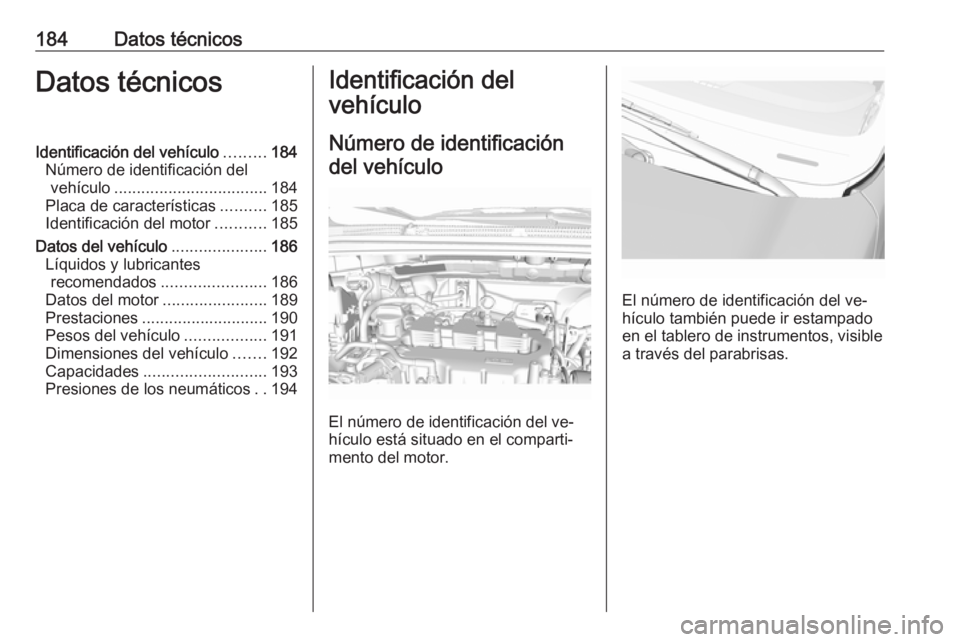

184Datos técnicosDatos técnicosIdentificación del vehículo.........184
Número de identificación del vehículo .................................. 184
Placa de características ..........185
Identificación del motor ...........185
Datos del vehículo .....................186
Líquidos y lubricantes recomendados ....................... 186
Datos del motor .......................189
Prestaciones ............................ 190
Pesos del vehículo ..................191
Dimensiones del vehículo .......192
Capacidades ........................... 193
Presiones de los neumáticos ..194Identificación del
vehículo
Número de identificación del vehículo
El número de identificación del ve‐
hículo está situado en el comparti‐
mento del motor.
El número de identificación del ve‐
hículo también puede ir estampado
en el tablero de instrumentos, visible
a través del parabrisas.

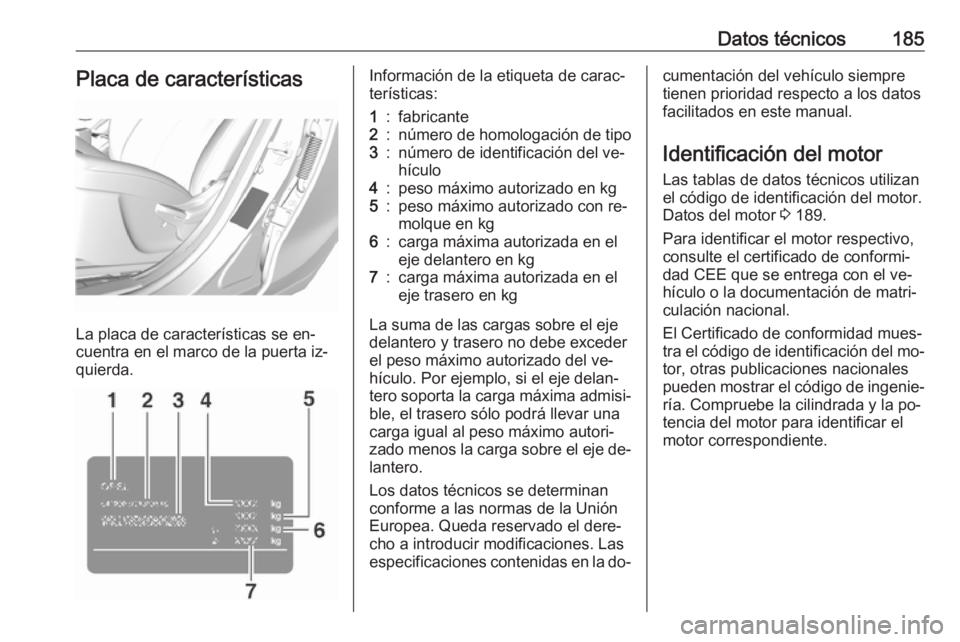

Datos técnicos185Placa de características
La placa de características se en‐
cuentra en el marco de la puerta iz‐ quierda.
Información de la etiqueta de carac‐
terísticas:1:fabricante2:número de homologación de tipo3:número de identificación del ve‐
hículo4:peso máximo autorizado en kg5:peso máximo autorizado con re‐
molque en kg6:carga máxima autorizada en el
eje delantero en kg7:carga máxima autorizada en el
eje trasero en kg
La suma de las cargas sobre el eje
delantero y trasero no debe exceder el peso máximo autorizado del ve‐
hículo. Por ejemplo, si el eje delan‐
tero soporta la carga máxima admisi‐
ble, el trasero sólo podrá llevar una
carga igual al peso máximo autori‐
zado menos la carga sobre el eje de‐
lantero.
Los datos técnicos se determinan
conforme a las normas de la Unión
Europea. Queda reservado el dere‐
cho a introducir modificaciones. Las
especificaciones contenidas en la do‐
cumentación del vehículo siempre
tienen prioridad respecto a los datos
facilitados en este manual.
Identificación del motor
Las tablas de datos técnicos utilizan
el código de identificación del motor.
Datos del motor 3 189.
Para identificar el motor respectivo,
consulte el certificado de conformi‐
dad CEE que se entrega con el ve‐
hículo o la documentación de matri‐
culación nacional.
El Certificado de conformidad mues‐
tra el código de identificación del mo‐ tor, otras publicaciones nacionales
pueden mostrar el código de ingenie‐ ría. Compruebe la cilindrada y la po‐
tencia del motor para identificar el
motor correspondiente.

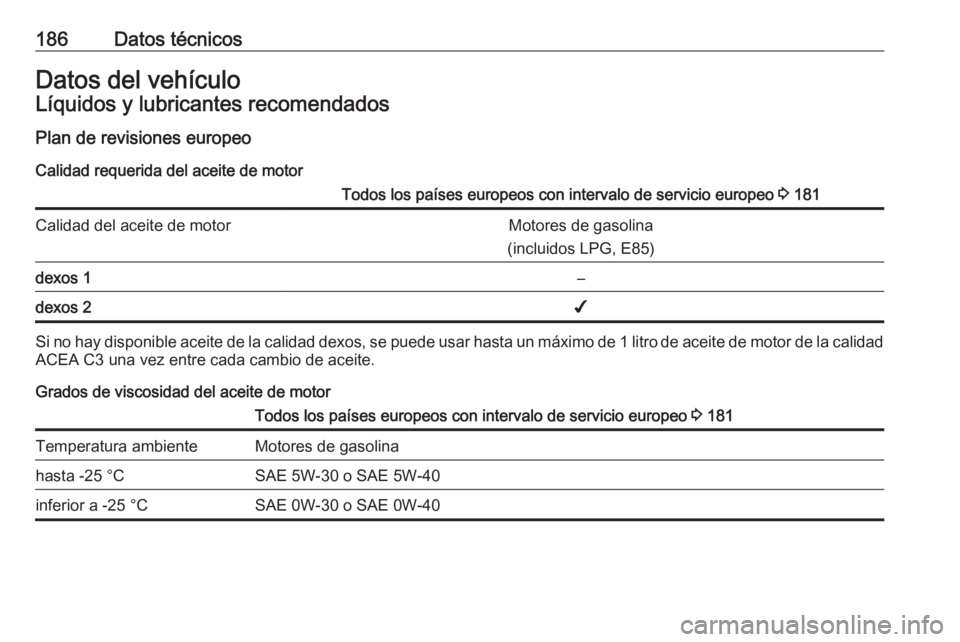

186Datos técnicosDatos del vehículoLíquidos y lubricantes recomendadosPlan de revisiones europeo
Calidad requerida del aceite de motorTodos los países europeos con intervalo de servicio europeo 3 181Calidad del aceite de motorMotores de gasolina
(incluidos LPG, E85)dexos 1–dexos 2✔
Si no hay disponible aceite de la calidad dexos, se puede usar hasta un máximo de 1 litro de aceite de motor de la calidad ACEA C3 una vez entre cada cambio de aceite.
Grados de viscosidad del aceite de motor
Todos los países europeos con intervalo de servicio europeo 3 181Temperatura ambienteMotores de gasolinahasta -25 °CSAE 5W-30 o SAE 5W-40inferior a -25 °CSAE 0W-30 o SAE 0W-40

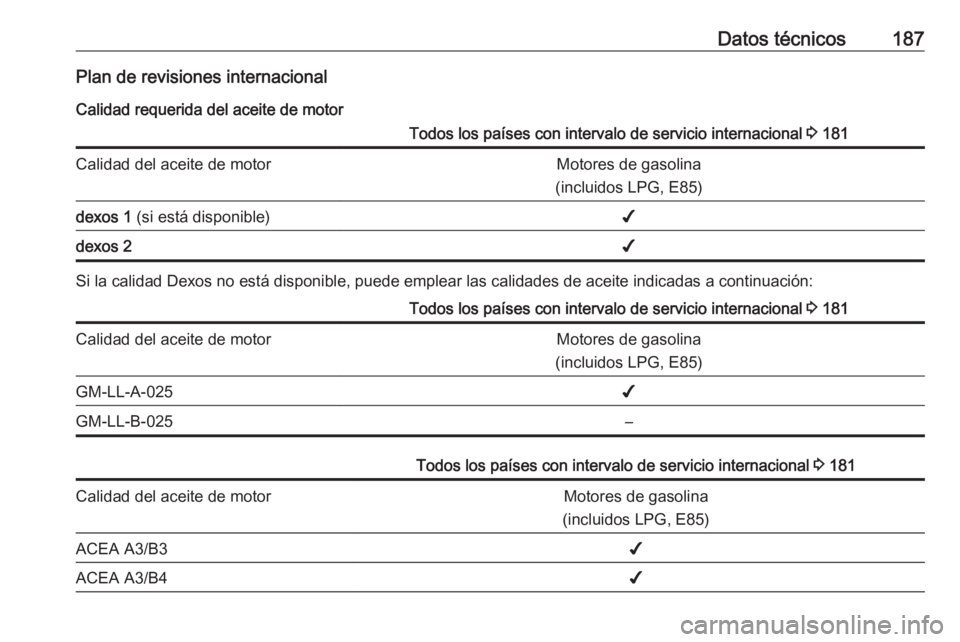

Datos técnicos187Plan de revisiones internacionalCalidad requerida del aceite de motorTodos los países con intervalo de servicio internacional 3 181Calidad del aceite de motorMotores de gasolina
(incluidos LPG, E85)dexos 1 (si está disponible)✔dexos 2✔
Si la calidad Dexos no está disponible, puede emplear las calidades de aceite indicadas a continuación:
Todos los países con intervalo de servicio internacional 3 181Calidad del aceite de motorMotores de gasolina
(incluidos LPG, E85)GM-LL-A-025✔GM-LL-B-025–Todos los países con intervalo de servicio internacional 3 181Calidad del aceite de motorMotores de gasolina
(incluidos LPG, E85)ACEA A3/B3✔ACEA A3/B4✔

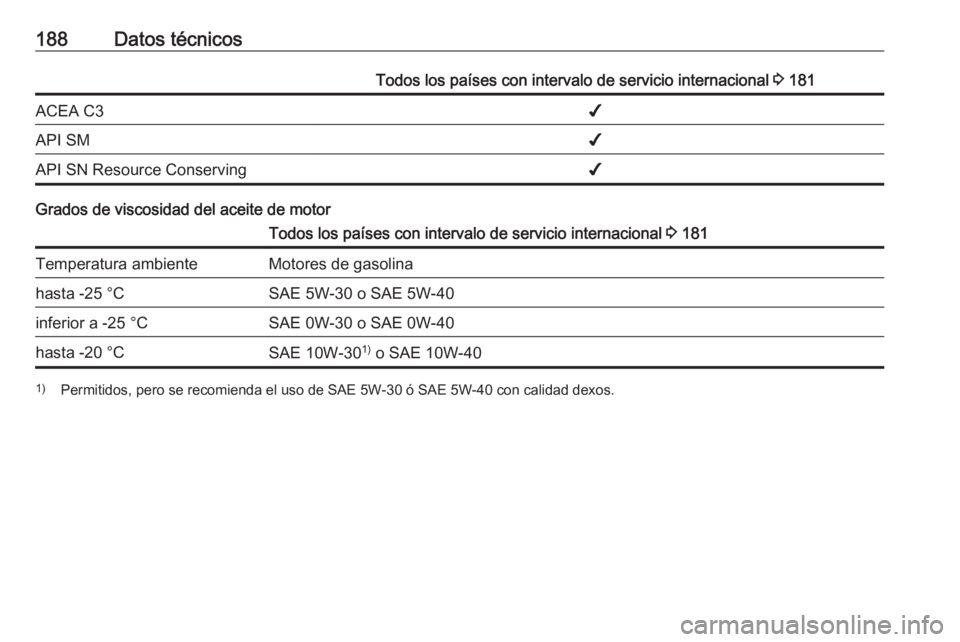

188Datos técnicosTodos los países con intervalo de servicio internacional 3 181ACEA C3✔API SM✔API SN Resource Conserving✔
Grados de viscosidad del aceite de motor
Todos los países con intervalo de servicio internacional 3 181Temperatura ambienteMotores de gasolinahasta -25 °CSAE 5W-30 o SAE 5W-40inferior a -25 °CSAE 0W-30 o SAE 0W-40hasta -20 °CSAE 10W-30 1)
o SAE 10W-401) Permitidos, pero se recomienda el uso de SAE 5W-30 ó SAE 5W-40 con calidad dexos.
