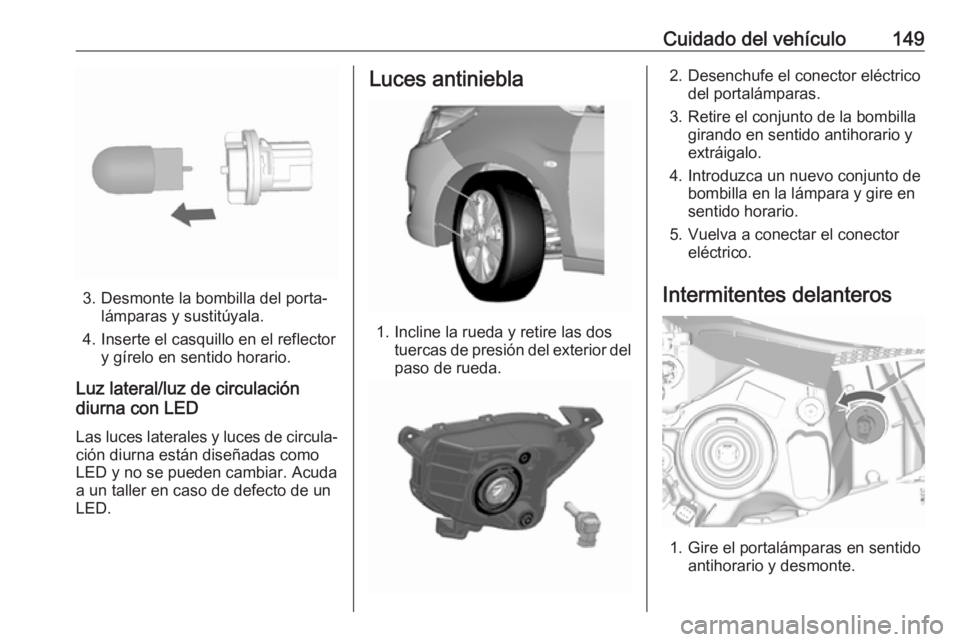

Cuidado del vehículo149
3. Desmonte la bombilla del porta‐lámparas y sustitúyala.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y luces de circula‐
ción diurna están diseñadas como
LED y no se pueden cambiar. Acuda
a un taller en caso de defecto de un
LED.
Luces antiniebla
1. Incline la rueda y retire las dos tuercas de presión del exterior delpaso de rueda.
2. Desenchufe el conector eléctrico del portalámparas.
3. Retire el conjunto de la bombilla girando en sentido antihorario y
extráigalo.
4. Introduzca un nuevo conjunto de bombilla en la lámpara y gire en
sentido horario.
5. Vuelva a conectar el conector eléctrico.
Intermitentes delanteros
1. Gire el portalámparas en sentido antihorario y desmonte.

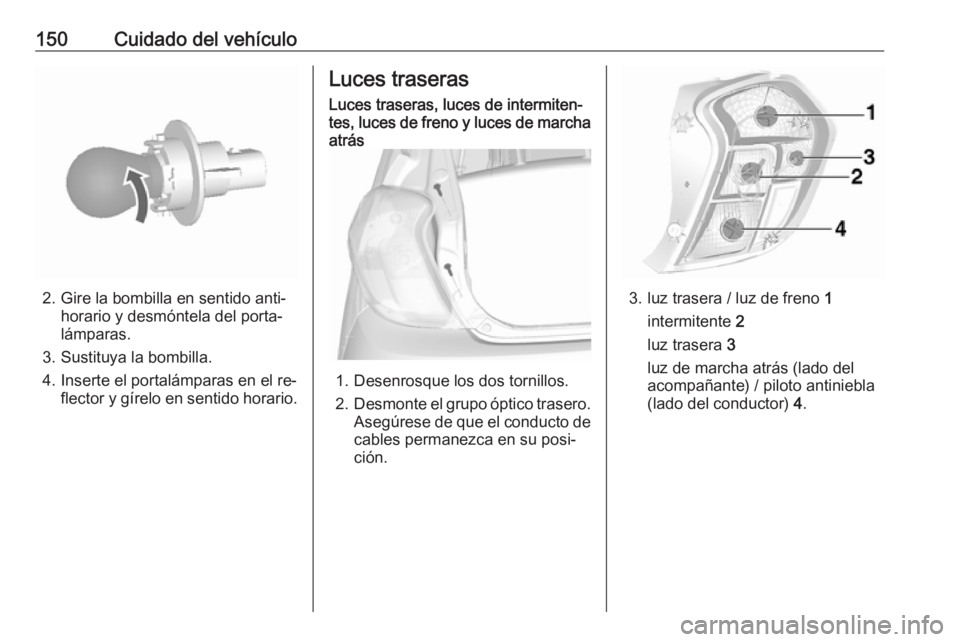

150Cuidado del vehículo
2. Gire la bombilla en sentido anti‐horario y desmóntela del porta‐
lámparas.
3. Sustituya la bombilla.
4. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario.
Luces traserasLuces traseras, luces de intermiten‐
tes, luces de freno y luces de marcha
atrás
1. Desenrosque los dos tornillos.
2. Desmonte el grupo óptico trasero.
Asegúrese de que el conducto de cables permanezca en su posi‐
ción.
3. luz trasera / luz de freno 1
intermitente 2
luz trasera 3
luz de marcha atrás (lado del
acompañante) / piloto antiniebla
(lado del conductor) 4.

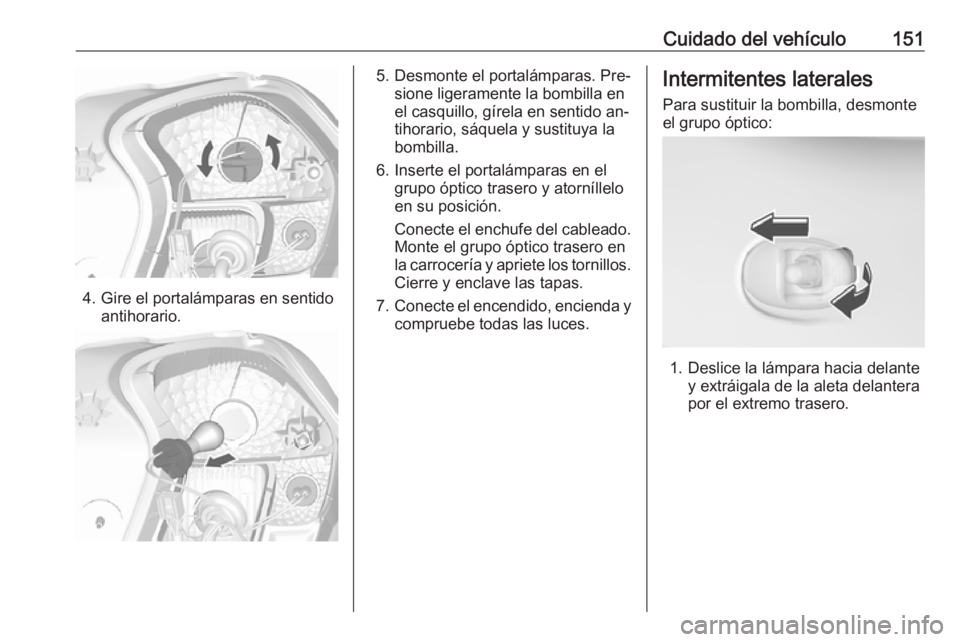

Cuidado del vehículo151
4. Gire el portalámparas en sentidoantihorario.
5. Desmonte el portalámparas. Pre‐sione ligeramente la bombilla en
el casquillo, gírela en sentido an‐
tihorario, sáquela y sustituya la
bombilla.
6. Inserte el portalámparas en el grupo óptico trasero y atorníllelo
en su posición.
Conecte el enchufe del cableado.
Monte el grupo óptico trasero en
la carrocería y apriete los tornillos.
Cierre y enclave las tapas.
7. Conecte el encendido, encienda y
compruebe todas las luces.Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia delante y extráigala de la aleta delantera
por el extremo trasero.

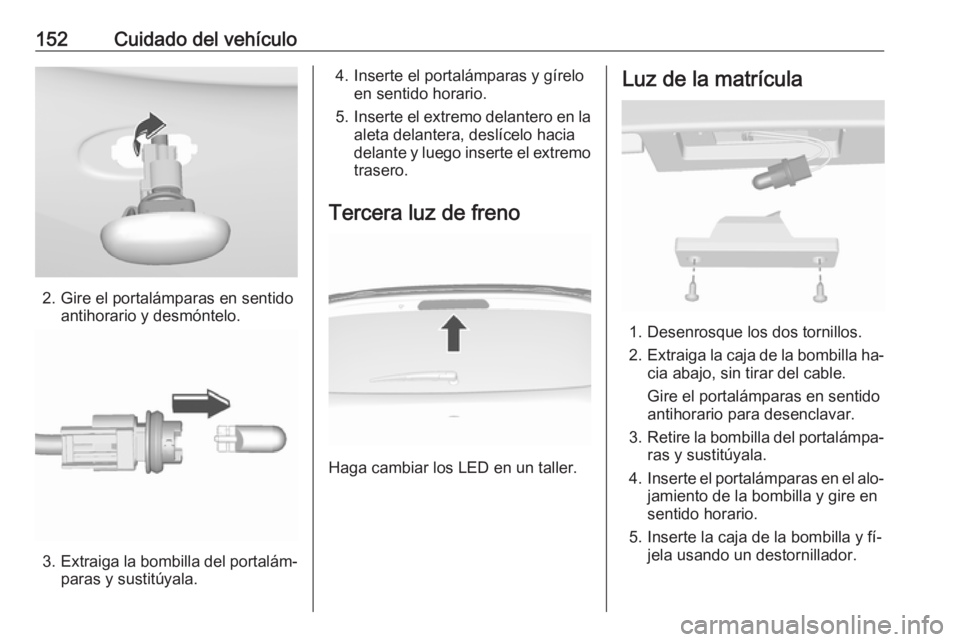

152Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo delantero en la
aleta delantera, deslícelo hacia
delante y luego inserte el extremo trasero.
Tercera luz de freno
Haga cambiar los LED en un taller.
Luz de la matrícula
1. Desenrosque los dos tornillos.
2. Extraiga la caja de la bombilla ha‐
cia abajo, sin tirar del cable.
Gire el portalámparas en sentido
antihorario para desenclavar.
3. Retire la bombilla del portalámpa‐
ras y sustitúyala.
4. Inserte el portalámparas en el alo‐
jamiento de la bombilla y gire en
sentido horario.
5. Inserte la caja de la bombilla y fí‐ jela usando un destornillador.

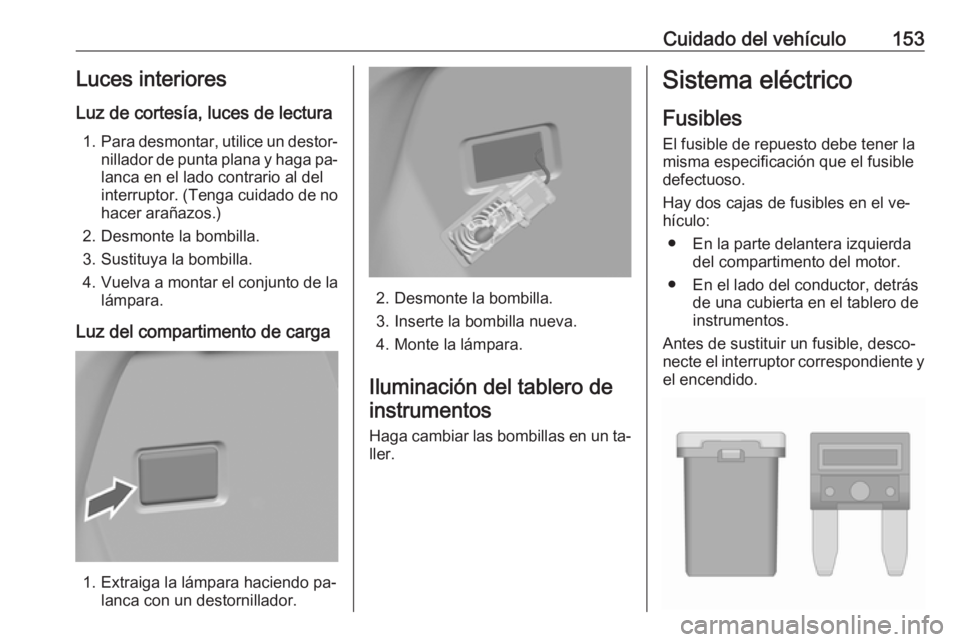

Cuidado del vehículo153Luces interiores
Luz de cortesía, luces de lectura 1. Para desmontar, utilice un destor‐
nillador de punta plana y haga pa‐
lanca en el lado contrario al del
interruptor. (Tenga cuidado de no hacer arañazos.)
2. Desmonte la bombilla.
3. Sustituya la bombilla.
4. Vuelva a montar el conjunto de la
lámpara.
Luz del compartimento de carga
1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.
2. Desmonte la bombilla.
3. Inserte la bombilla nueva.
4. Monte la lámpara.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un ta‐
ller.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
● En la parte delantera izquierda del compartimento del motor.
● En el lado del conductor, detrás de una cubierta en el tablero de
instrumentos.
Antes de sustituir un fusible, desco‐ necte el interruptor correspondiente y el encendido.

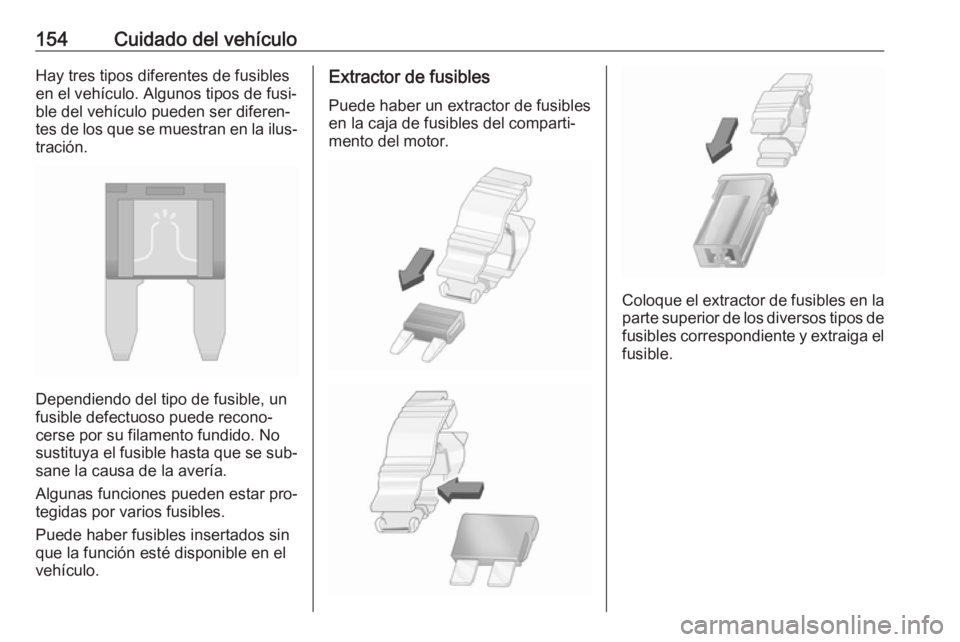

154Cuidado del vehículoHay tres tipos diferentes de fusibles
en el vehículo. Algunos tipos de fusi‐
ble del vehículo pueden ser diferen‐
tes de los que se muestran en la ilus‐
tración.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el fusible.

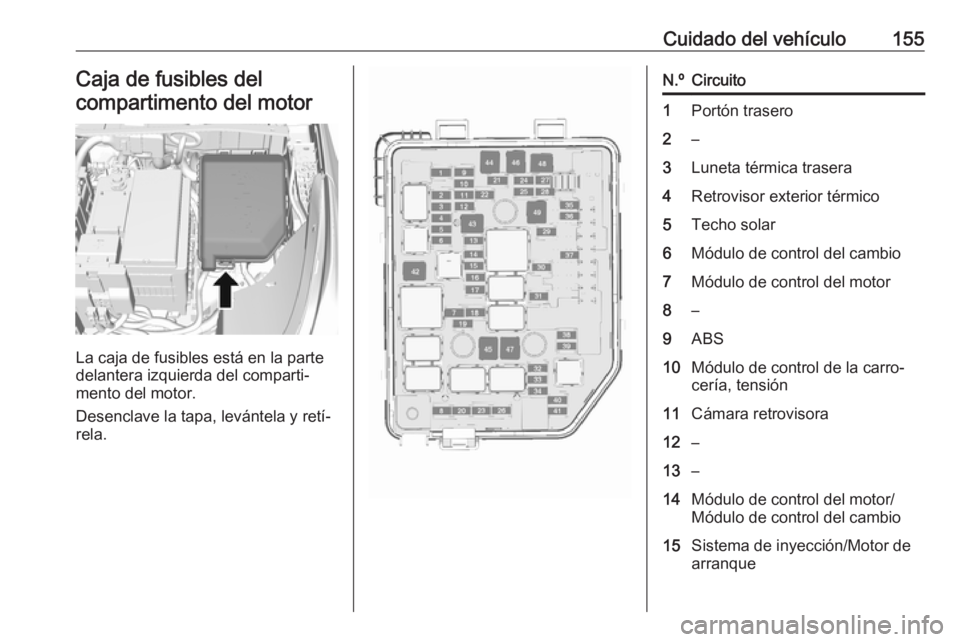

Cuidado del vehículo155Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.
N.ºCircuito1Portón trasero2–3Luneta térmica trasera4Retrovisor exterior térmico5Techo solar6Módulo de control del cambio7Módulo de control del motor8–9ABS10Módulo de control de la carro‐
cería, tensión11Cámara retrovisora12–13–14Módulo de control del motor/
Módulo de control del cambio15Sistema de inyección/Motor de
arranque

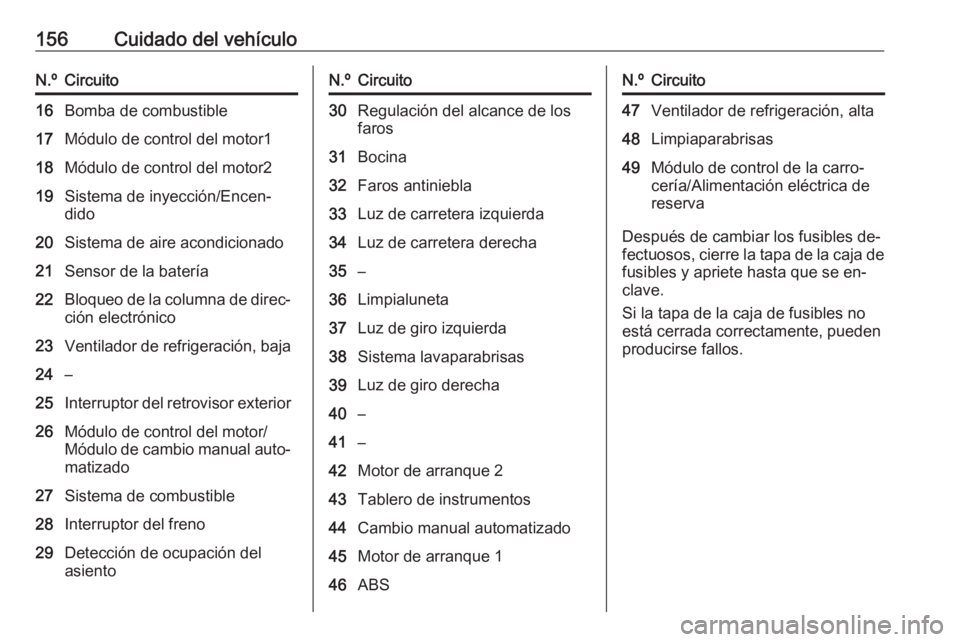

156Cuidado del vehículoN.ºCircuito16Bomba de combustible17Módulo de control del motor118Módulo de control del motor219Sistema de inyección/Encen‐
dido20Sistema de aire acondicionado21Sensor de la batería22Bloqueo de la columna de direc‐
ción electrónico23Ventilador de refrigeración, baja24–25Interruptor del retrovisor exterior26Módulo de control del motor/
Módulo de cambio manual auto‐
matizado27Sistema de combustible28Interruptor del freno29Detección de ocupación del
asientoN.ºCircuito30Regulación del alcance de los
faros31Bocina32Faros antiniebla33Luz de carretera izquierda34Luz de carretera derecha35–36Limpialuneta37Luz de giro izquierda38Sistema lavaparabrisas39Luz de giro derecha40–41–42Motor de arranque 243Tablero de instrumentos44Cambio manual automatizado45Motor de arranque 146ABSN.ºCircuito47Ventilador de refrigeración, alta48Limpiaparabrisas49Módulo de control de la carro‐
cería/Alimentación eléctrica de
reserva
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

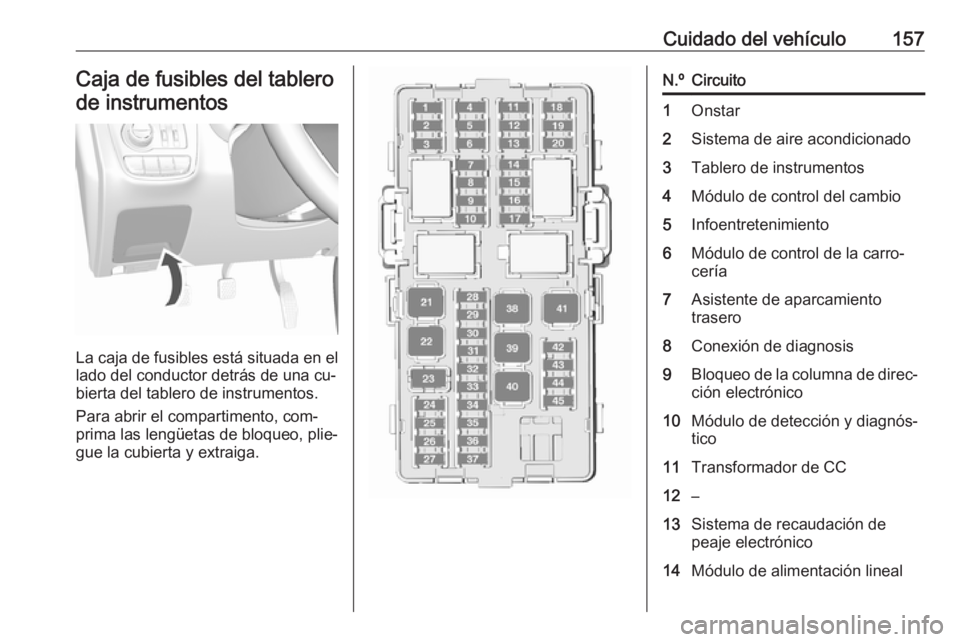

Cuidado del vehículo157Caja de fusibles del tablerode instrumentos
La caja de fusibles está situada en el lado del conductor detrás de una cu‐
bierta del tablero de instrumentos.
Para abrir el compartimento, com‐
prima las lengüetas de bloqueo, plie‐
gue la cubierta y extraiga.
N.ºCircuito1Onstar2Sistema de aire acondicionado3Tablero de instrumentos4Módulo de control del cambio5Infoentretenimiento6Módulo de control de la carro‐
cería7Asistente de aparcamiento
trasero8Conexión de diagnosis9Bloqueo de la columna de direc‐
ción electrónico10Módulo de detección y diagnós‐
tico11Transformador de CC12–13Sistema de recaudación de
peaje electrónico14Módulo de alimentación lineal

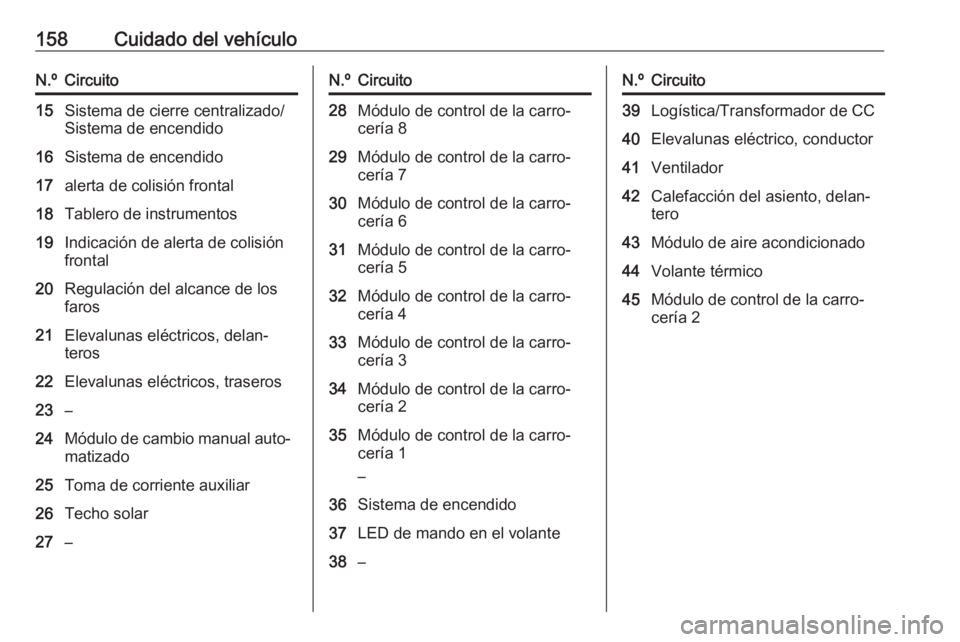

158Cuidado del vehículoN.ºCircuito15Sistema de cierre centralizado/
Sistema de encendido16Sistema de encendido17alerta de colisión frontal18Tablero de instrumentos19Indicación de alerta de colisión
frontal20Regulación del alcance de los
faros21Elevalunas eléctricos, delan‐
teros22Elevalunas eléctricos, traseros23–24Módulo de cambio manual auto‐
matizado25Toma de corriente auxiliar26Techo solar27–N.ºCircuito28Módulo de control de la carro‐
cería 829Módulo de control de la carro‐
cería 730Módulo de control de la carro‐
cería 631Módulo de control de la carro‐
cería 532Módulo de control de la carro‐
cería 433Módulo de control de la carro‐
cería 334Módulo de control de la carro‐
cería 235Módulo de control de la carro‐
cería 1
–36Sistema de encendido37LED de mando en el volante38–N.ºCircuito39Logística/Transformador de CC40Elevalunas eléctrico, conductor41Ventilador42Calefacción del asiento, delan‐
tero43Módulo de aire acondicionado44Volante térmico45Módulo de control de la carro‐
cería 2
