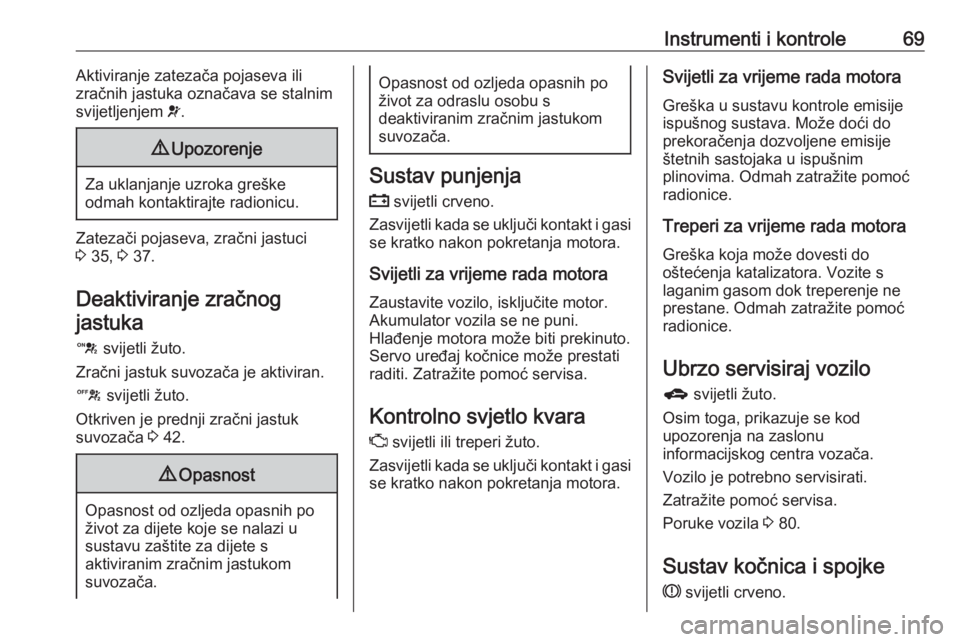

Instrumenti i kontrole69Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 35, 3 37.
Deaktiviranje zračnog
jastuka
d svijetli žuto.
Zračni jastuk suvozača je aktiviran.
c svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 42.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilog svijetli žuto.
Osim toga, prikazuje se kod
upozorenja na zaslonu
informacijskog centra vozača.
Vozilo je potrebno servisirati.
Zatražite pomoć servisa.
Poruke vozila 3 80.
Sustav kočnica i spojke R svijetli crveno.

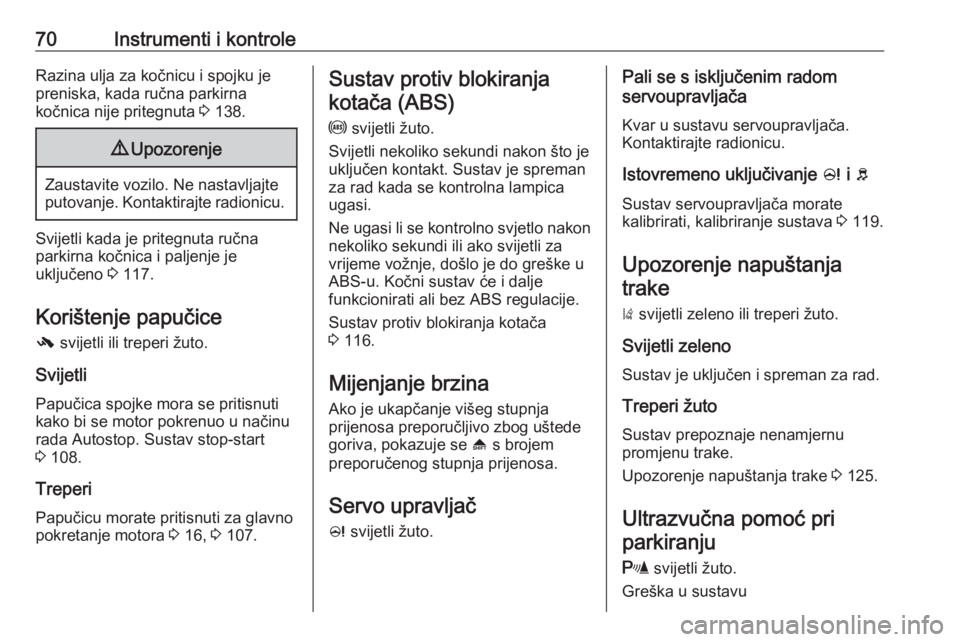

70Instrumenti i kontroleRazina ulja za kočnicu i spojku jepreniska, kada ručna parkirna
kočnica nije pritegnuta 3 138.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 117.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 108.
Treperi
Papučicu morate pritisnuti za glavno
pokretanje motora 3 16, 3 107.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 116.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se [ s brojem
preporučenog stupnja prijenosa.
Servo upravljač
c svijetli žuto.Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Istovremeno uključivanje c i b
Sustav servoupravljača morate kalibrirati, kalibriranje sustava 3 119.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Treperi žuto
Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 125.
Ultrazvučna pomoć pri parkiranju
r svijetli žuto.
Greška u sustavu

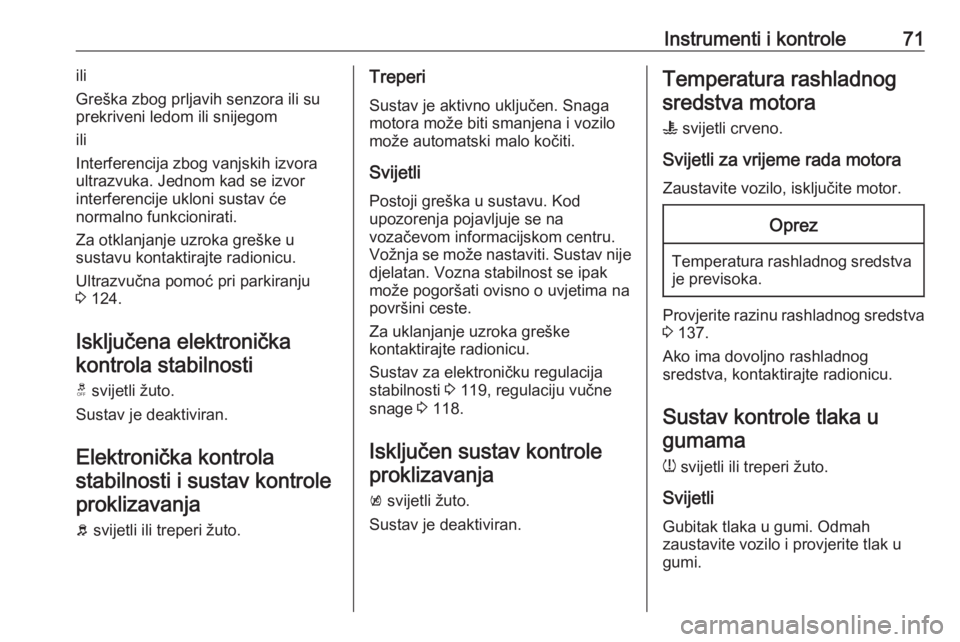

Instrumenti i kontrole71ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 124.
Isključena elektronička kontrola stabilnosti
t svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Kod
upozorenja pojavljuje se na
vozačevom informacijskom centru.
Vožnja se može nastaviti. Sustav nije djelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Sustav za elektroničku regulacija
stabilnosti 3 119, regulaciju vučne
snage 3 118.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.Temperatura rashladnog sredstva motora
W svijetli crveno.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 137.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Sustav kontrole tlaka ugumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.

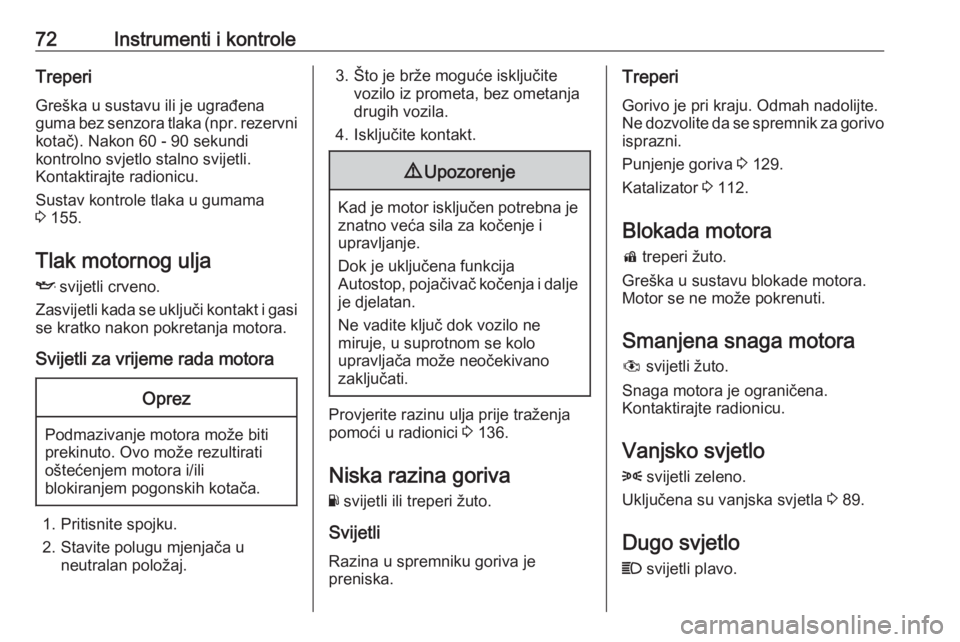

72Instrumenti i kontroleTreperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka ( npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 155.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite spojku.
2. Stavite polugu mjenjača u neutralan položaj.
3. Što je brže moguće isključitevozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.
Ne vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 136.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik za gorivo
isprazni.
Punjenje goriva 3 129.
Katalizator 3 112.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Smanjena snaga motora # svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 89.
Dugo svjetlo
C svijetli plavo.

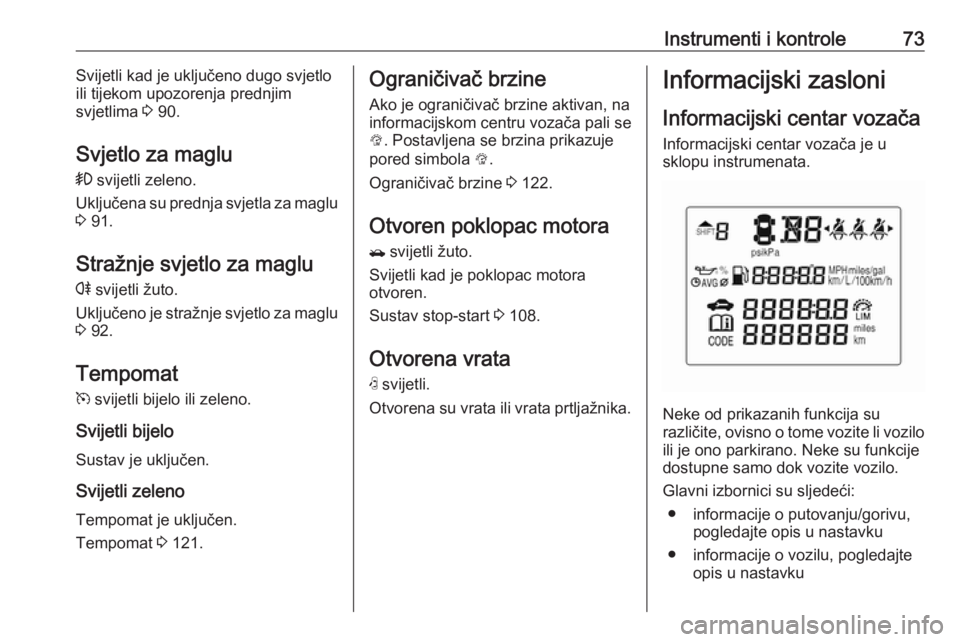

Instrumenti i kontrole73Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 90.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 91.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 92.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Tempomat je uključen.
Tempomat 3 121.Ograničivač brzine
Ako je ograničivač brzine aktivan, na informacijskom centru vozača pali seL . Postavljena se brzina prikazuje
pored simbola L.
Ograničivač brzine 3 122.
Otvoren poklopac motora / svijetli žuto.
Svijetli kad je poklopac motora
otvoren.
Sustav stop-start 3 108.
Otvorena vrata N svijetli.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Glavni izbornici su sljedeći: ● informacije o putovanju/gorivu, pogledajte opis u nastavku
● informacije o vozilu, pogledajte opis u nastavku

74Instrumenti i kontroleKada je to prikladno, prikazuju sesljedeći indikatori:
● kodovi upozorenja 3 80
● indikacija stupnja prijenosa 3 70
● upozorenje za tlak u gumama 3 155
● indikacija podsjetnika za sigurnosni pojas 3 68
● servisne informacije 3 69
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.Pritisnite MENU za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Okrenite kotačić za podešavanje za
odabir podizbornika glavnog
izbornika ili postavljanje numeričke vrijednosti.
Pritisnite SET/CLR za odabir funkcije
ili potvrdu poruke.
Poruke vozila i servisne poruke po potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
SET/CLR . Poruke vozila 3 80.
Informacije o putu/gorivu
Moguće stranice su sljedeće:

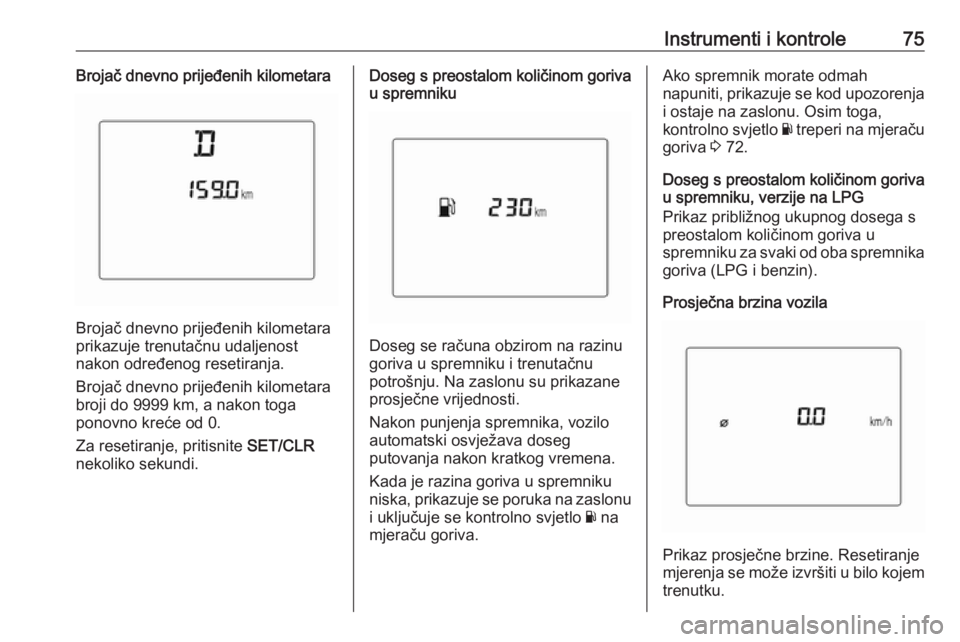

Instrumenti i kontrole75Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje trenutačnu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Za resetiranje, pritisnite SET/CLR
nekoliko sekundi.
Doseg s preostalom količinom goriva
u spremniku
Doseg se računa obzirom na razinu
goriva u spremniku i trenutačnu
potrošnju. Na zaslonu su prikazane
prosječne vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Kada je razina goriva u spremniku
niska, prikazuje se poruka na zaslonu
i uključuje se kontrolno svjetlo Y na
mjeraču goriva.
Ako spremnik morate odmah
napuniti, prikazuje se kod upozorenja i ostaje na zaslonu. Osim toga,
kontrolno svjetlo Y treperi na mjeraču
goriva 3 72.
Doseg s preostalom količinom goriva
u spremniku, verzije na LPG
Prikaz približnog ukupnog dosega s
preostalom količinom goriva u
spremniku za svaki od oba spremnika
goriva (LPG i benzin).
Prosječna brzina vozila
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.

76Instrumenti i kontroleZa resetiranje, nekoliko sekundi
držite pritisnuto SET/CLR, dok
gledate ovu stranicu.
Trenutna potrošnja goriva
Prikaz trenutne potrošnje.
Na vozilima s motorom na LPG:
Trenutačna potrošnja prikazuje se za
trenutačno odabran način rada, na
LPG ili na benzin.
Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Za resetiranje, nekoliko sekundi
držite pritisnuto SET/CLR, dok
gledate ovu stranicu.
Na vozilima s motorom na LPG:
Prosječna potrošnja prikazuje se za
trenutačno odabran način rada, na
LPG ili na benzin.
Timer
Pokazuje vrijeme vožnje od zadnjeg
resetiranja.
Ako želite zaustaviti ili pokrenuti
vremenski brojač, pritisnite SET/CLR.
Za resetiranje, pritisnite i držite
SET/CLR nekoliko sekundi.
Informacije o vozilu Moguće stranice su sljedeće: ● mjerna jedinica
● indikacija preostalog vijeka trajanja motornog ulja
● tlak u gumi
● nosivost gume

Instrumenti i kontrole77Jedinice
Dok je stranica prikazana, pritisnite
tipku SET/CLR . Okretanjem kotačića
za podešavanje, odaberite metričke
(jedinice 1) ili imperijalne (jedinice 2).
Pritisnite SET/CLR za postavljanje
mjerne jedinice.
Preostali vijek ulja
Prikazuje procijenjeni vijek trajanja
ulja. Brojka u postotku označava
trenutačni preostali vijek trajanja
motornog ulja i pokazuje kada je
potrebno zamijeniti motorno ulje i
filtar 3 64.
Tlak u gumi
Tlak u gumama svih kotača prikazuje
se na ovoj stranici tijekom vožnje
3 155.

78Instrumenti i kontroleProučavanje-učitavanje vrijednostigume
Ovaj prikaz omogućuje senzorima
sustava nadzora tlaka u gumama
uparivanje nove gume i kotača
3 155.
Nosivost gume
Možete odabrati kategoriju tlaka u
gumama prema stvarnom tlaku
napuhavanja guma 3 155.
Temperatura okoline
Prikaz trenutačne vanjske
temperature.
Jezik
Odaberite željeni jezik zemlje kao jezik prikazivanja.
Vrijeme
Prikaz trenutačnog vremena.
Info zaslon
Info zaslon se nalazi na ploči s
instrumentima pored sklopa
instrumenata.
Ovisno o konfiguraciji vozila, vozilo
ima
● Grafički info zaslon
ili
● Info-zaslon u boji od 7" s
funkcionalnošću zaslona
osjetljivog na dodir
Vozilo ima Info-zaslon u boji od 7" s
funkcionalnošću zaslona osjetljivog
na dodir.
Info zasloni mogu pokazivati: ● vrijeme 3 59
● temperaturu okoline 3 59
● datum 3 59
● Infotainment sustav, pogledajte opis u priručniku Infotainment
sustava
● pokazivanje uputa pomoći pri parkiranju 3 124
