OPEL KARL 2016.5 Priručnik za vlasnika (in Croatian)

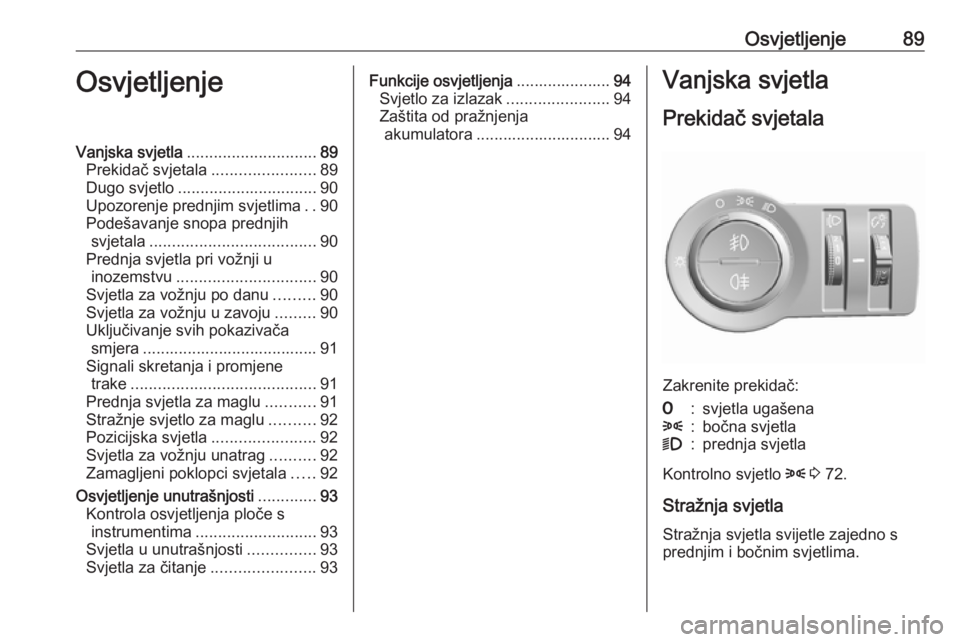

Osvjetljenje89OsvjetljenjeVanjska svjetla............................. 89
Prekidač svjetala .......................89
Dugo svjetlo ............................... 90
Upozorenje prednjim svjetlima ..90
Podešavanje snopa prednjih svjetala ..................................... 90
Prednja svjetla pri vožnji u inozemstvu ............................... 90
Svjetla za vožnju po danu .........90
Svjetla za vožnju u zavoju .........90
Uključivanje svih pokazivača smjera ....................................... 91
Signali skretanja i promjene trake ......................................... 91
Prednja svjetla za maglu ...........91
Stražnje svjetlo za maglu ..........92
Pozicijska svjetla .......................92
Svjetla za vožnju unatrag ..........92
Zamagljeni poklopci svjetala .....92
Osvjetljenje unutrašnjosti .............93
Kontrola osvjetljenja ploče s instrumentima ........................... 93
Svjetla u unutrašnjosti ...............93
Svjetla za čitanje .......................93Funkcije osvjetljenja .....................94
Svjetlo za izlazak .......................94
Zaštita od pražnjenja akumulatora .............................. 94Vanjska svjetla
Prekidač svjetala
Zakrenite prekidač:
7:svjetla ugašena8:bočna svjetla9:prednja svjetla
Kontrolno svjetlo 8 3 72.
Stražnja svjetla
Stražnja svjetla svijetle zajedno s
prednjim i bočnim svjetlima.

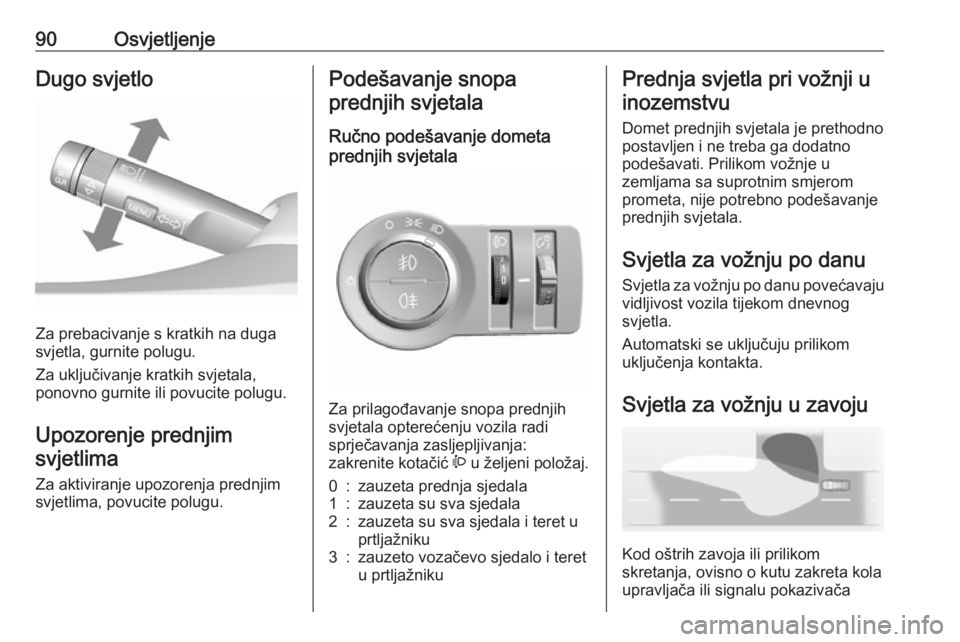

90OsvjetljenjeDugo svjetlo
Za prebacivanje s kratkih na duga
svjetla, gurnite polugu.
Za uključivanje kratkih svjetala,
ponovno gurnite ili povucite polugu.
Upozorenje prednjimsvjetlima
Za aktiviranje upozorenja prednjim
svjetlima, povucite polugu.
Podešavanje snopa
prednjih svjetala
Ručno podešavanje dometa
prednjih svjetala
Za prilagođavanje snopa prednjih
svjetala opterećenju vozila radi
sprječavanja zasljepljivanja:
zakrenite kotačić ? u željeni položaj.
0:zauzeta prednja sjedala1:zauzeta su sva sjedala2:zauzeta su sva sjedala i teret u
prtljažniku3:zauzeto vozačevo sjedalo i teret
u prtljažnikuPrednja svjetla pri vožnji u
inozemstvu
Domet prednjih svjetala je prethodno
postavljen i ne treba ga dodatno
podešavati. Prilikom vožnje u
zemljama sa suprotnim smjerom
prometa, nije potrebno podešavanje
prednjih svjetala.
Svjetla za vožnju po danu Svjetla za vožnju po danu povećavaju
vidljivost vozila tijekom dnevnog
svjetla.
Automatski se uključuju prilikom
uključenja kontakta.
Svjetla za vožnju u zavoju
Kod oštrih zavoja ili prilikom
skretanja, ovisno o kutu zakreta kola
upravljača ili signalu pokazivača

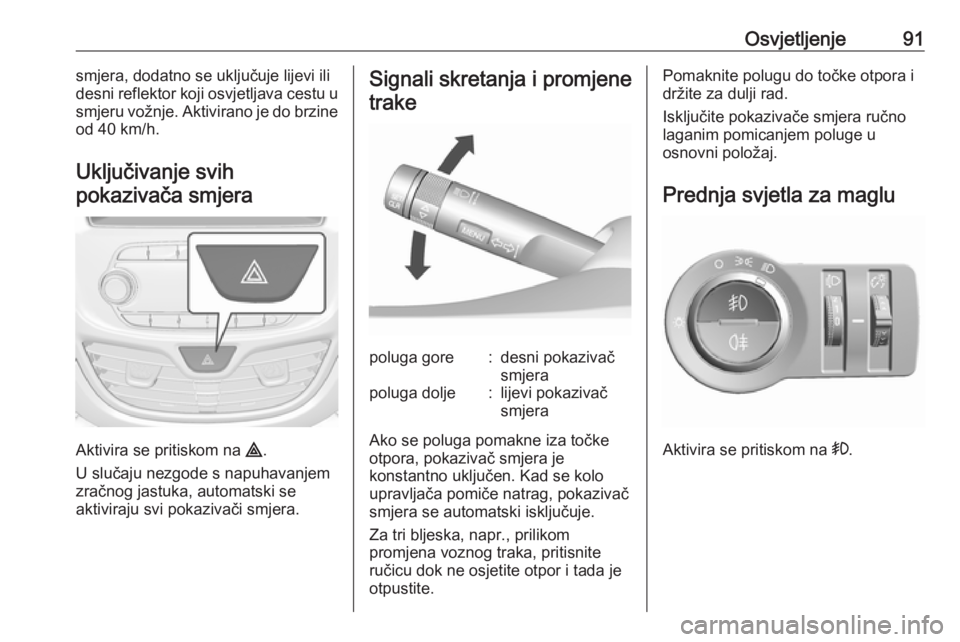

Osvjetljenje91smjera, dodatno se uključuje lijevi ili
desni reflektor koji osvjetljava cestu u
smjeru vožnje. Aktivirano je do brzine od 40 km/h.
Uključivanje svih pokazivača smjera
Aktivira se pritiskom na ¨.
U slučaju nezgode s napuhavanjem
zračnog jastuka, automatski se
aktiviraju svi pokazivači smjera.
Signali skretanja i promjene
trakepoluga gore:desni pokazivač
smjerapoluga dolje:lijevi pokazivač
smjera
Ako se poluga pomakne iza točke
otpora, pokazivač smjera je
konstantno uključen. Kad se kolo
upravljača pomiče natrag, pokazivač
smjera se automatski isključuje.
Za tri bljeska, napr., prilikom
promjena voznog traka, pritisnite
ručicu dok ne osjetite otpor i tada je
otpustite.
Pomaknite polugu do točke otpora i
držite za dulji rad.
Isključite pokazivače smjera ručno
laganim pomicanjem poluge u
osnovni položaj.
Prednja svjetla za maglu
Aktivira se pritiskom na >
.

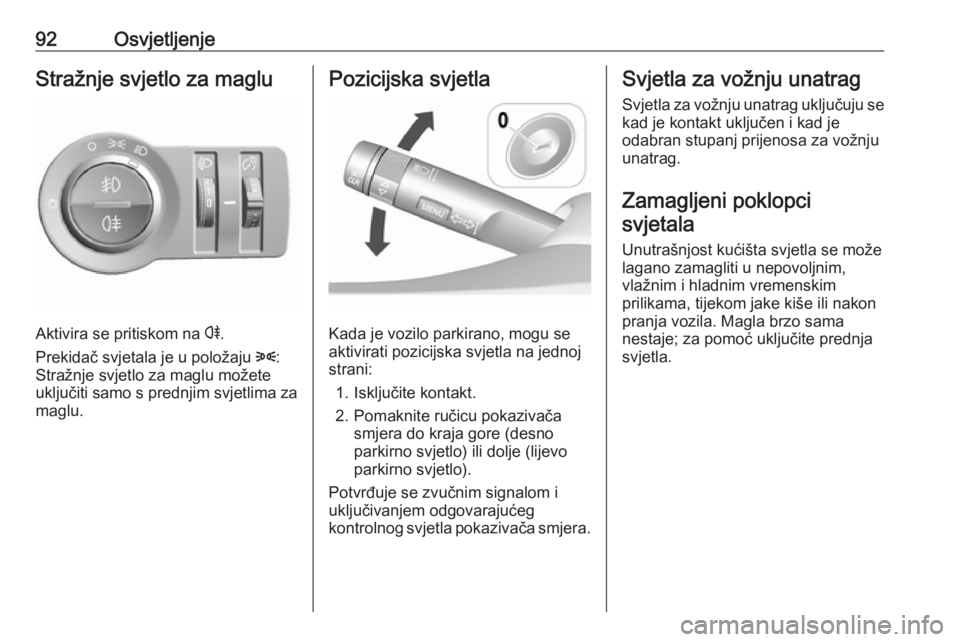

92OsvjetljenjeStražnje svjetlo za maglu
Aktivira se pritiskom na r.
Prekidač svjetala je u položaju 8:
Stražnje svjetlo za maglu možete uključiti samo s prednjim svjetlima za
maglu.
Pozicijska svjetla
Kada je vozilo parkirano, mogu se
aktivirati pozicijska svjetla na jednoj
strani:
1. Isključite kontakt.
2. Pomaknite ručicu pokazivača smjera do kraja gore (desno
parkirno svjetlo) ili dolje (lijevo
parkirno svjetlo).
Potvrđuje se zvučnim signalom i
uključivanjem odgovarajućeg
kontrolnog svjetla pokazivača smjera.
Svjetla za vožnju unatrag
Svjetla za vožnju unatrag uključuju se
kad je kontakt uključen i kad je
odabran stupanj prijenosa za vožnju
unatrag.
Zamagljeni poklopci
svjetala
Unutrašnjost kućišta svjetla se može
lagano zamagliti u nepovoljnim,
vlažnim i hladnim vremenskim
prilikama, tijekom jake kiše ili nakon
pranja vozila. Magla brzo sama
nestaje; za pomoć uključite prednja
svjetla.

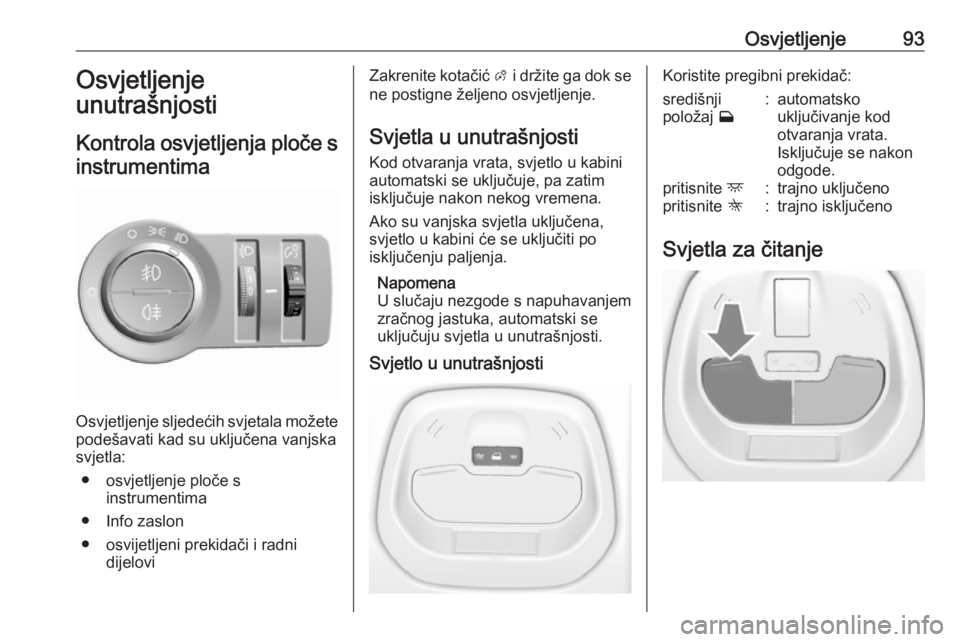

Osvjetljenje93Osvjetljenje
unutrašnjosti
Kontrola osvjetljenja ploče s
instrumentima
Osvjetljenje sljedećih svjetala možete podešavati kad su uključena vanjskasvjetla:
● osvjetljenje ploče s instrumentima
● Info zaslon
● osvijetljeni prekidači i radni dijelovi
Zakrenite kotačić A i držite ga dok se
ne postigne željeno osvjetljenje.
Svjetla u unutrašnjosti Kod otvaranja vrata, svjetlo u kabini
automatski se uključuje, pa zatim isključuje nakon nekog vremena.
Ako su vanjska svjetla uključena,
svjetlo u kabini će se uključiti po
isključenju paljenja.
Napomena
U slučaju nezgode s napuhavanjem
zračnog jastuka, automatski se
uključuju svjetla u unutrašnjosti.
Svjetlo u unutrašnjostiKoristite pregibni prekidač:središnji
položaj w:automatsko
uključivanje kod
otvaranja vrata.
Isključuje se nakon
odgode.pritisnite d:trajno uključenopritisnite K:trajno isključeno
Svjetla za čitanje

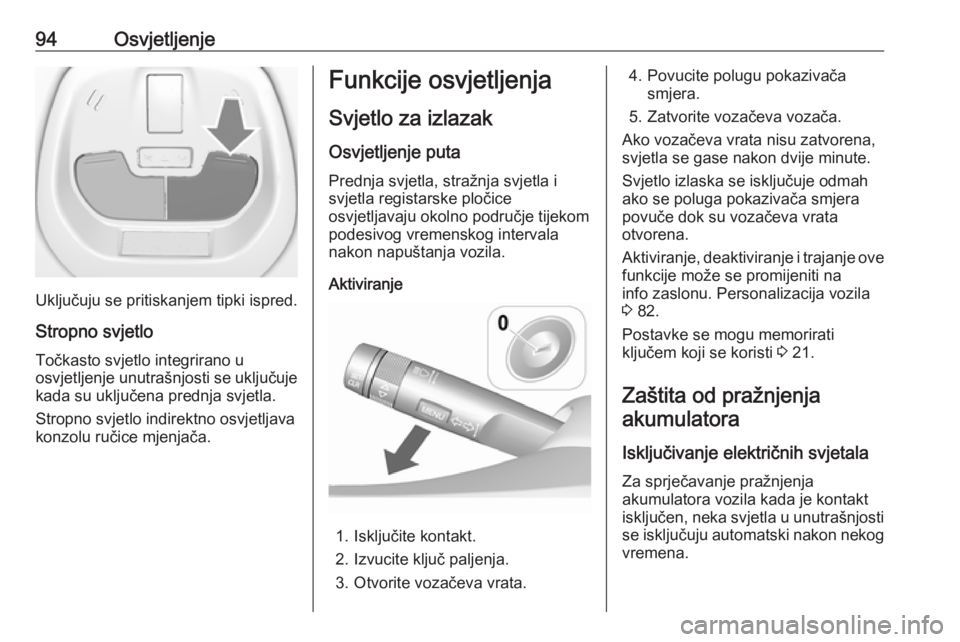

94Osvjetljenje
Uključuju se pritiskanjem tipki ispred.Stropno svjetlo
Točkasto svjetlo integrirano u
osvjetljenje unutrašnjosti se uključuje
kada su uključena prednja svjetla.
Stropno svjetlo indirektno osvjetljava
konzolu ručice mjenjača.
Funkcije osvjetljenja
Svjetlo za izlazak
Osvjetljenje puta
Prednja svjetla, stražnja svjetla i
svjetla registarske pločice
osvjetljavaju okolno područje tijekom
podesivog vremenskog intervala
nakon napuštanja vozila.
Aktiviranje
1. Isključite kontakt.
2. Izvucite ključ paljenja.
3. Otvorite vozačeva vrata.
4. Povucite polugu pokazivača smjera.
5. Zatvorite vozačeva vozača.
Ako vozačeva vrata nisu zatvorena,
svjetla se gase nakon dvije minute.
Svjetlo izlaska se isključuje odmah ako se poluga pokazivača smjera
povuče dok su vozačeva vrata
otvorena.
Aktiviranje, deaktiviranje i trajanje ove funkcije može se promijeniti na
info zaslonu. Personalizacija vozila
3 82.
Postavke se mogu memorirati
ključem koji se koristi 3 21.
Zaštita od pražnjenja akumulatora
Isključivanje električnih svjetala
Za sprječavanje pražnjenja
akumulatora vozila kada je kontakt
isključen, neka svjetla u unutrašnjosti
se isključuju automatski nakon nekog
vremena.

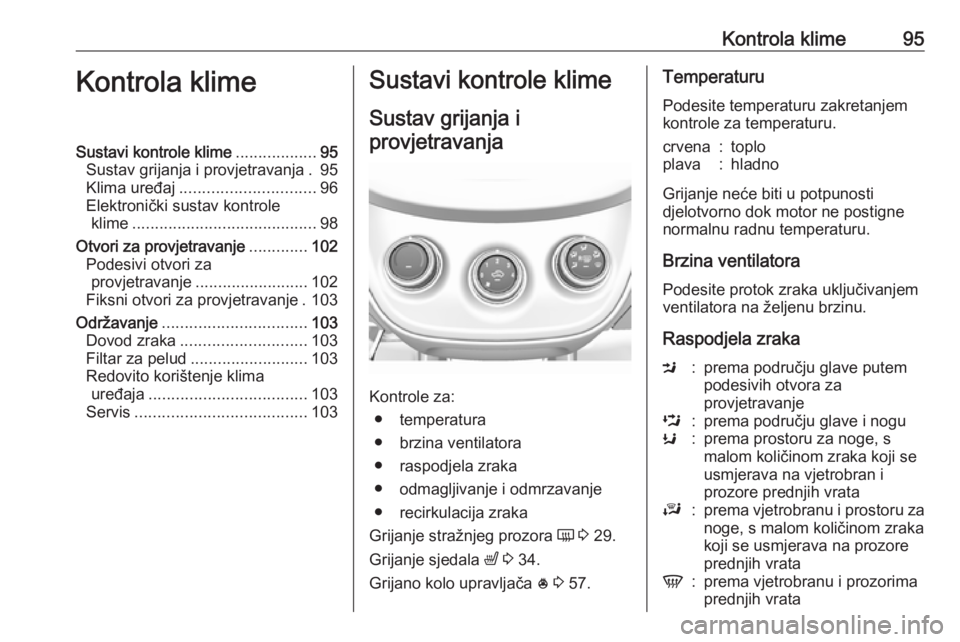

Kontrola klime95Kontrola klimeSustavi kontrole klime..................95
Sustav grijanja i provjetravanja . 95
Klima uređaj .............................. 96
Elektronički sustav kontrole klime ......................................... 98
Otvori za provjetravanje .............102
Podesivi otvori za provjetravanje ......................... 102
Fiksni otvori za provjetravanje . 103
Održavanje ................................ 103
Dovod zraka ............................ 103
Filtar za pelud .......................... 103
Redovito korištenje klima
uređaja ................................... 103
Servis ...................................... 103Sustavi kontrole klime
Sustav grijanja i provjetravanja
Kontrole za: ● temperatura
● brzina ventilatora
● raspodjela zraka
● odmagljivanje i odmrzavanje
● recirkulacija zraka
Grijanje stražnjeg prozora Ü 3 29.
Grijanje sjedala ß 3 34.
Grijano kolo upravljača * 3 57.
Temperaturu
Podesite temperaturu zakretanjem
kontrole za temperaturu.crvena:toploplava:hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Brzina ventilatora Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.
Raspodjela zraka
M:prema području glave putem
podesivih otvora za
provjetravanjeL:prema području glave i noguK:prema prostoru za noge, s
malom količinom zraka koji se
usmjerava na vjetrobran i
prozore prednjih vrataJ:prema vjetrobranu i prostoru za noge, s malom količinom zraka
koji se usmjerava na prozore
prednjih vrataV:prema vjetrobranu i prozorima
prednjih vrata

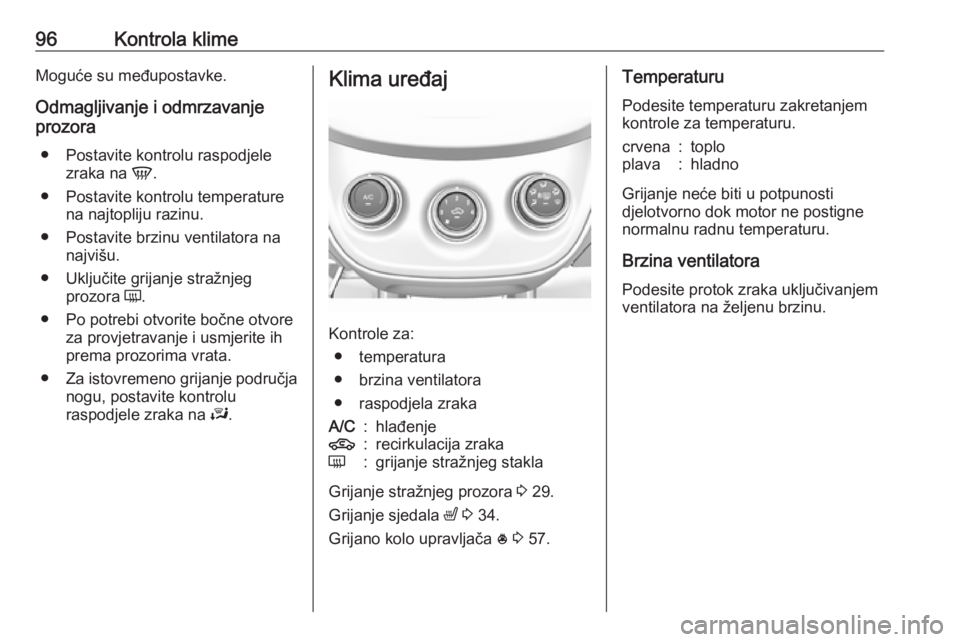

96Kontrola klimeMoguće su međupostavke.
Odmagljivanje i odmrzavanje
prozora
● Postavite kontrolu raspodjele zraka na V.
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
● Za istovremeno grijanje područja
nogu, postavite kontrolu
raspodjele zraka na J.Klima uređaj
Kontrole za:
● temperatura
● brzina ventilatora
● raspodjela zraka
A/C:hlađenje4:recirkulacija zrakaÜ:grijanje stražnjeg stakla
Grijanje stražnjeg prozora 3 29.
Grijanje sjedala ß 3 34.
Grijano kolo upravljača * 3 57.
Temperaturu
Podesite temperaturu zakretanjem
kontrole za temperaturu.crvena:toploplava:hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Brzina ventilatora Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.

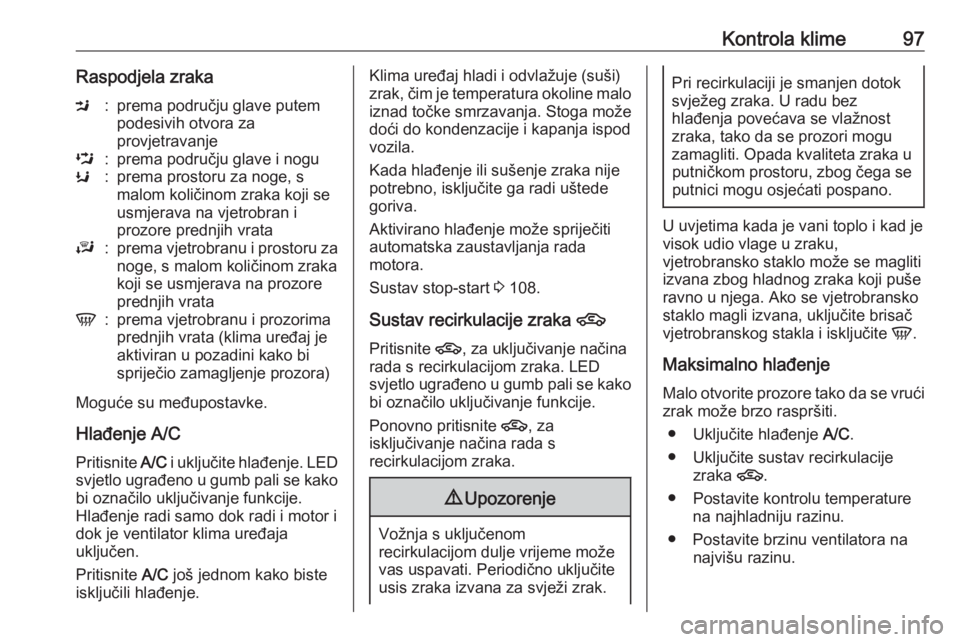

Kontrola klime97Raspodjela zrakaM:prema području glave putem
podesivih otvora za
provjetravanjeL:prema području glave i noguK:prema prostoru za noge, s
malom količinom zraka koji se
usmjerava na vjetrobran i
prozore prednjih vrataJ:prema vjetrobranu i prostoru za
noge, s malom količinom zraka
koji se usmjerava na prozore
prednjih vrataV:prema vjetrobranu i prozorima
prednjih vrata (klima uređaj je
aktiviran u pozadini kako bi
spriječio zamagljenje prozora)
Moguće su međupostavke.
Hlađenje A/C Pritisnite A/C i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je ventilator klima uređaja
uključen.
Pritisnite A/C još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak, čim je temperatura okoline malo iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Aktivirano hlađenje može spriječiti
automatska zaustavljanja rada
motora.
Sustav stop-start 3 108.
Sustav recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako bi označilo uključivanje funkcije.
Ponovno pritisnite 4, za
isključivanje načina rada s
recirkulacijom zraka.9 Upozorenje
Vožnja s uključenom
recirkulacijom dulje vrijeme može vas uspavati. Periodično uključite
usis zraka izvana za svježi zrak.
Pri recirkulaciji je smanjen dotok
svježeg zraka. U radu bez
hlađenja povećava se vlažnost
zraka, tako da se prozori mogu
zamagliti. Opada kvaliteta zraka u putničkom prostoru, zbog čega se
putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad je
visok udio vlage u zraku,
vjetrobransko staklo može se magliti
izvana zbog hladnog zraka koji puše
ravno u njega. Ako se vjetrobransko
staklo magli izvana, uključite brisač
vjetrobranskog stakla i isključite V.
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući zrak može brzo raspršiti.
● Uključite hlađenje A/C.
● Uključite sustav recirkulacije zraka 4.
● Postavite kontrolu temperature na najhladniju razinu.
● Postavite brzinu ventilatora na najvišu razinu.

98Kontrola klime● Postavite kontrolu raspodjelezraka na M.
● Otvorite sve otvore za provjetravanje.
Odmagljivanje i odmrzavanje
prozora V
● Postavite kontrolu raspodjele zraka na V.
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Kada uključite V, A/C se aktivira i
recirkulacije zraka će biti fiksirana na
mod vanjskog zraka, bez obzira na
status indikatora.Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 108.

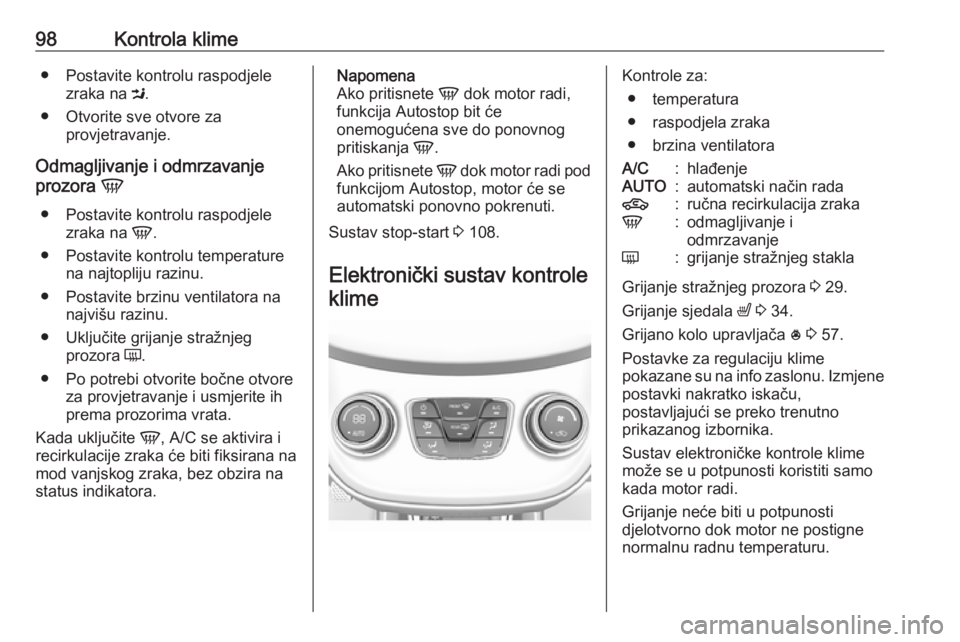

Elektronički sustav kontrole klimeKontrole za: ● temperatura
● raspodjela zraka
● brzina ventilatoraA/C:hlađenjeAUTO:automatski način rada4:ručna recirkulacija zrakaV:odmagljivanje i
odmrzavanjeÜ:grijanje stražnjeg stakla
Grijanje stražnjeg prozora 3 29.
Grijanje sjedala ß 3 34.
Grijano kolo upravljača * 3 57.
Postavke za regulaciju klime
pokazane su na info zaslonu. Izmjene postavki nakratko iskaču,
postavljajući se preko trenutno
prikazanog izbornika.
Sustav elektroničke kontrole klime
može se u potpunosti koristiti samo
kada motor radi.
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
