OPEL KARL 2016 Gebruikershandleiding (in Dutch)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
60 Instrumenten en knoppen

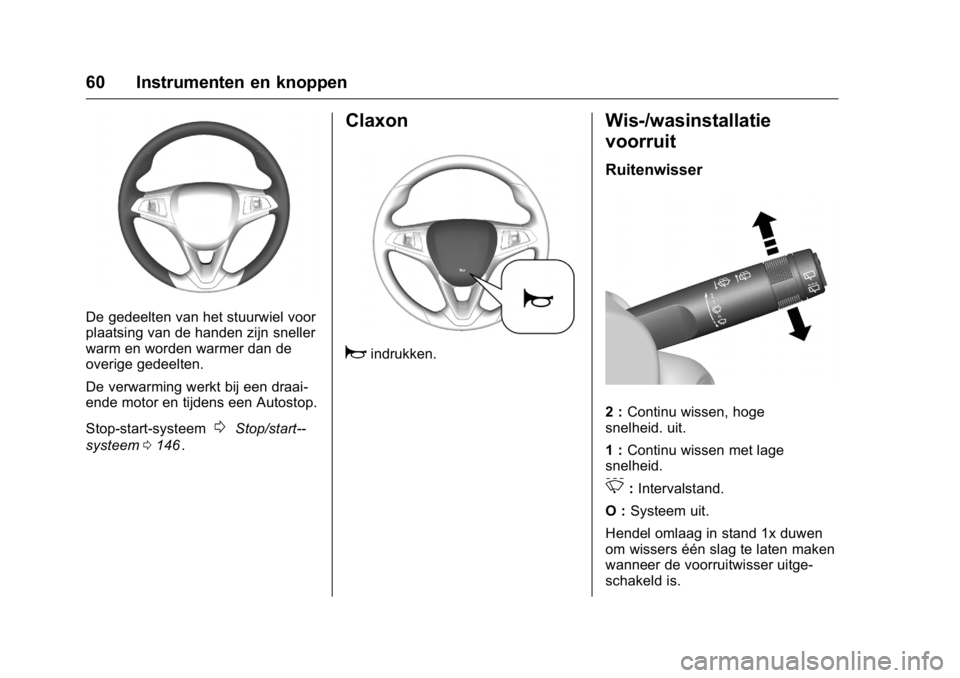

De gedeelten van het stuurwiel voor
plaatsing van de handen zijn sneller
warm en worden warmer dan de
overige gedeelten.
De verwarming werkt bij een draai-
ende motor en tijdens een Autostop.
Stop-start-systeem
0Stop/start--
systeem 0146
ii.
Claxon
aindrukken.
Wis-/wasinstallatie
voorruit
Ruitenwisser
2 : Continu wissen, hoge
snelheid. uit.
1 : Continu wissen met lage
snelheid.
3: Intervalstand.
O : Systeem uit.
Hendel omlaag in stand 1x duwen
om wissers één slag te laten maken
wanneer de voorruitwisser uitge-
schakeld is.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 61

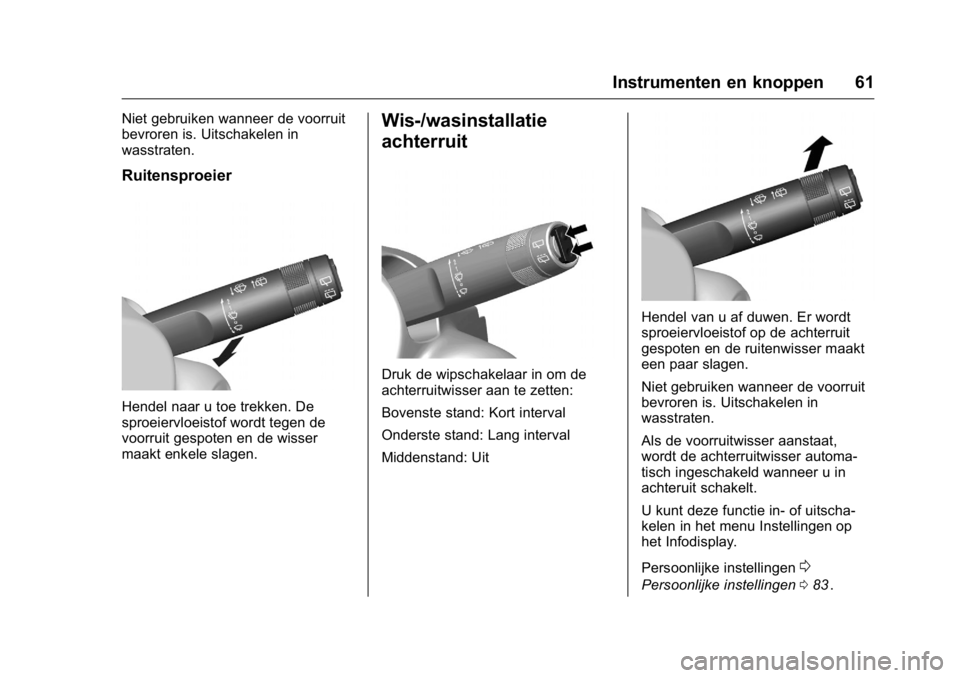

Niet gebruiken wanneer de voorruit
bevroren is. Uitschakelen in
wasstraten.
Ruitensproeier
Hendel naar u toe trekken. De
sproeiervloeistof wordt tegen de
voorruit gespoten en de wisser
maakt enkele slagen.
Wis-/wasinstallatie
achterruit
Druk de wipschakelaar in om de
achterruitwisser aan te zetten:
Bovenste stand: Kort interval
Onderste stand: Lang interval
Middenstand: Uit
Hendel van u af duwen. Er wordt
sproeiervloeistof op de achterruit
gespoten en de ruitenwisser maakt
een paar slagen.
Niet gebruiken wanneer de voorruit
bevroren is. Uitschakelen in
wasstraten.
Als de voorruitwisser aanstaat,
wordt de achterruitwisser automa-
tisch ingeschakeld wanneer u in
achteruit schakelt.
U kunt deze functie in- of uitscha-
kelen in het menu Instellingen op
het Infodisplay.
Persoonlijke instellingen
0
Persoonlijke instellingen083ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
62 Instrumenten en knoppen

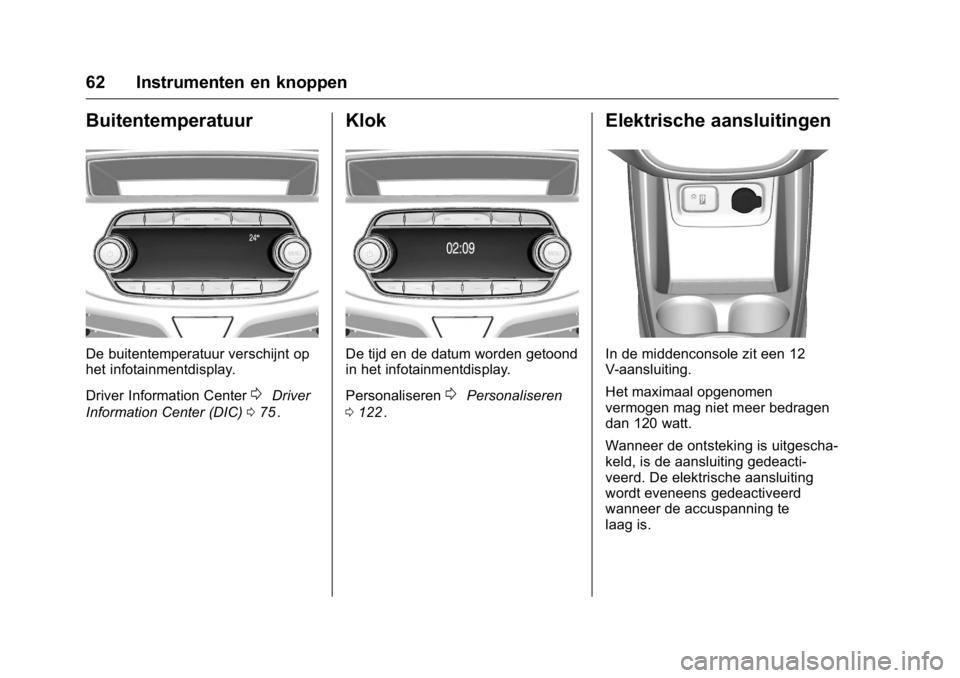

Buitentemperatuur
De buitentemperatuur verschijnt op
het infotainmentdisplay.
Driver Information Center
0Driver
Information Center (DIC) 075
ii.
Klok
De tijd en de datum worden getoond
in het infotainmentdisplay.
Personaliseren
0Personaliseren
0 122
ii.
Elektrische aansluitingen
In de middenconsole zit een 12
V-aansluiting.
Het maximaal opgenomen
vermogen mag niet meer bedragen
dan 120 watt.
Wanneer de ontsteking is uitgescha-
keld, is de aansluiting gedeacti-
veerd. De elektrische aansluiting
wordt eveneens gedeactiveerd
wanneer de accuspanning te
laag is.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 63

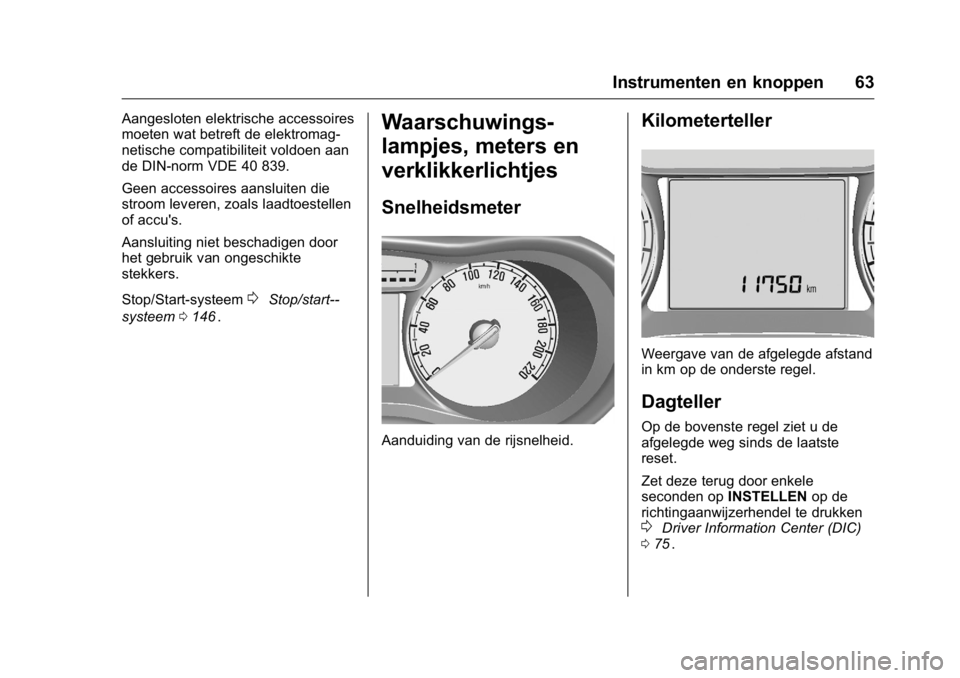

Aangesloten elektrische accessoires
moeten wat betreft de elektromag-
netische compatibiliteit voldoen aan
de DIN-norm VDE 40 839.
Geen accessoires aansluiten die
stroom leveren, zoals laadtoestellen
of accu's.
Aansluiting niet beschadigen door
het gebruik van ongeschikte
stekkers.
Stop/Start-systeem
0Stop/start--
systeem 0146
ii.
Waarschuwings-
lampjes, meters en
verklikkerlichtjes
Snelheidsmeter
Aanduiding van de rijsnelheid.
Kilometerteller
Weergave van de afgelegde afstand
in km op de onderste regel.
Dagteller
Op de bovenste regel ziet u de
afgelegde weg sinds de laatste
reset.
Zet deze terug door enkele
seconden op INSTELLENop de
richtingaanwijzerhendel te drukken
0Driver Information Center (DIC)
0 75ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
64 Instrumenten en knoppen

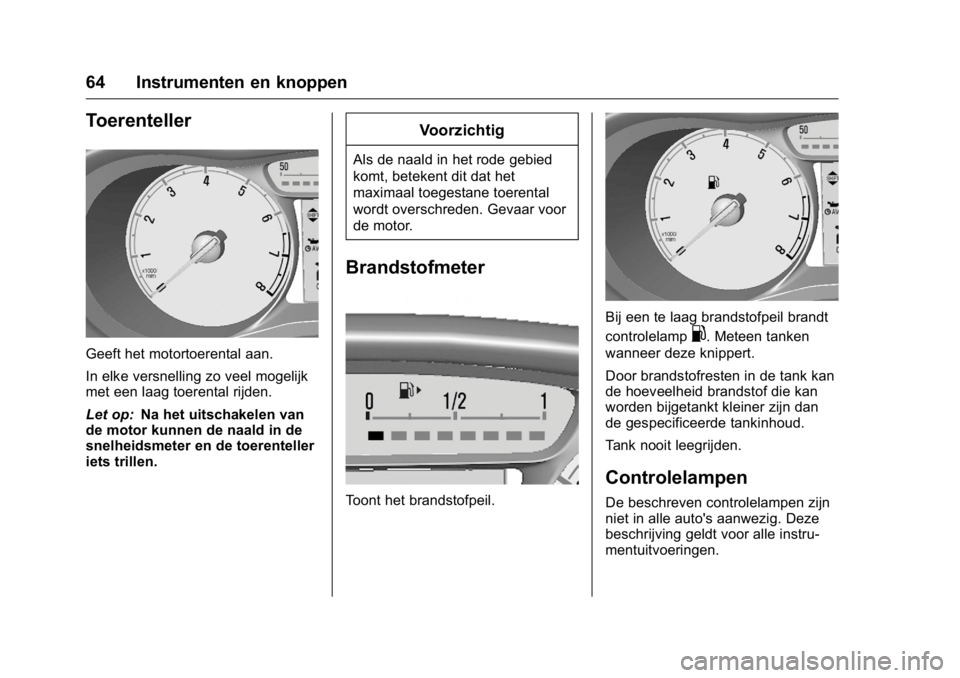

Toerenteller
Geeft het motortoerental aan.
In elke versnelling zo veel mogelijk
met een laag toerental rijden.
Let op:Na het uitschakelen van
de motor kunnen de naald in de
snelheidsmeter en de toerenteller
iets trillen.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het
maximaal toegestane toerental
wordt overschreden. Gevaar voor
de motor.
Brandstofmeter
Toont het brandstofpeil.
Bij een te laag brandstofpeil brandt
controlelamp
.. Meteen tanken
wanneer deze knippert.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan
de gespecificeerde tankinhoud.
Tank nooit leegrijden.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze
beschrijving geldt voor alle instru-
mentuitvoeringen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 65

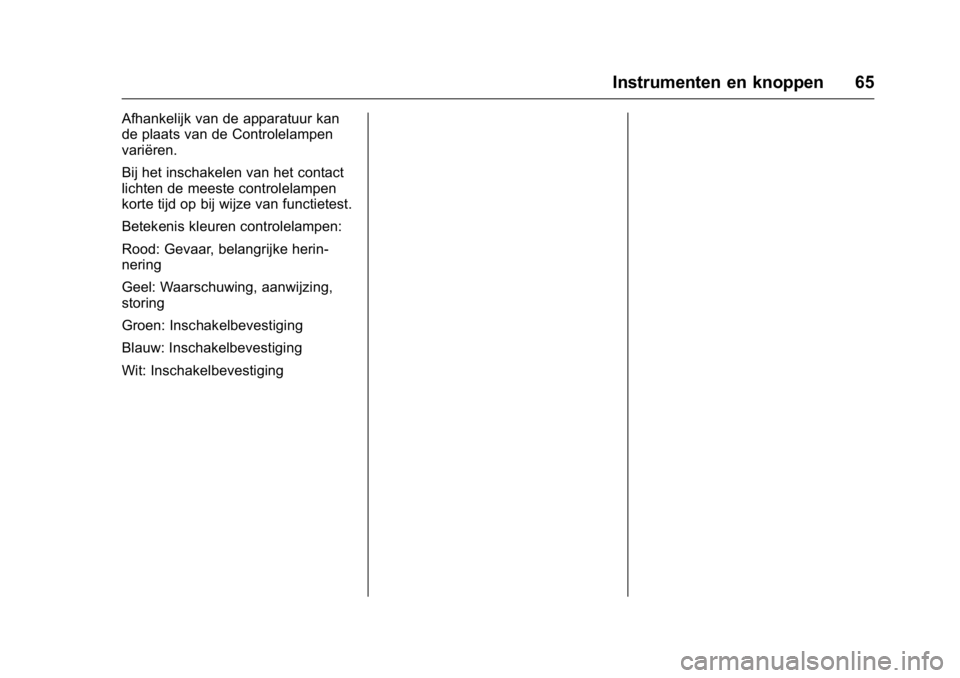

Afhankelijk van de apparatuur kan
de plaats van de Controlelampen
variëren.
Bij het inschakelen van het contact
lichten de meeste controlelampen
korte tijd op bij wijze van functietest.
Betekenis kleuren controlelampen:
Rood: Gevaar, belangrijke herin-
nering
Geel: Waarschuwing, aanwijzing,
storing
Groen: Inschakelbevestiging
Blauw: Inschakelbevestiging
Wit: Inschakelbevestiging

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
66 Instrumenten en knoppen

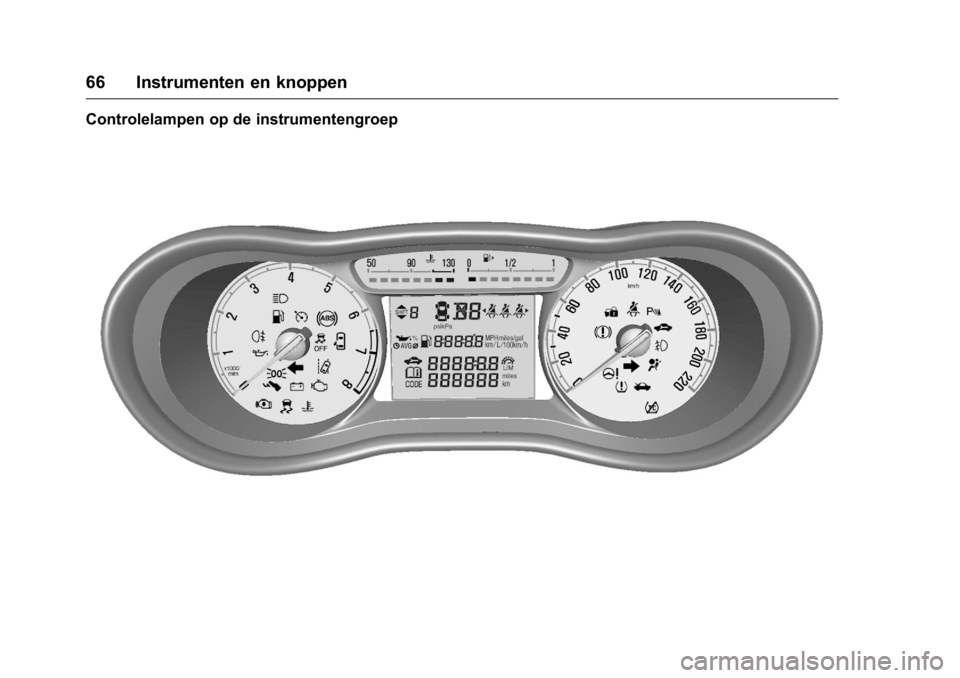

Controlelampen op de instrumentengroep

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 67

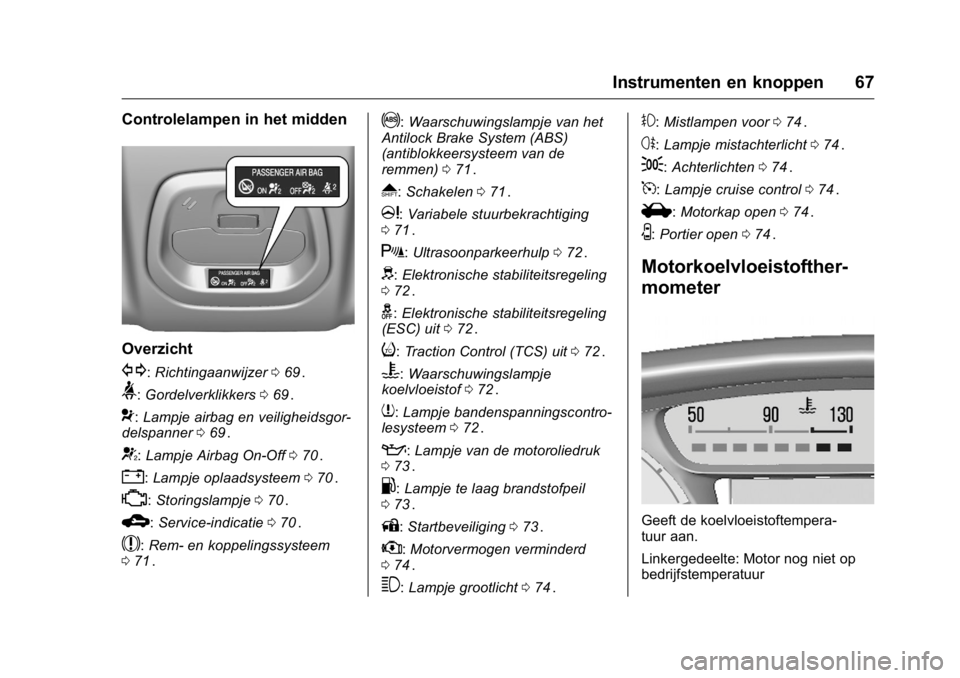

Controlelampen in het midden
Overzicht
G:Richtingaanwijzer 069ii.
>:Gordelverklikkers 069ii.
9:Lampje airbag en veiligheidsgor-
delspanner 069ii.
+:Lampje Airbag On-Off 070ii.
":Lampje oplaadsysteem 070ii.
*:Storingslampje 070ii.
B:Service-indicatie 070ii.
$:Rem- en koppelingssysteem
0 71ii.
!:Waarschuwingslampje van het
Antilock Brake System (ABS)
(antiblokkeersysteem van de
remmen) 071
ii.
*:Schakelen 071ii.
m:Variabele stuurbekrachtiging
0 71ii.
X:Ultrasoonparkeerhulp 072ii.
d:Elektronische stabiliteitsregeling
0 72ii.
g:Elektronische stabiliteitsregeling
(ESC) uit 072ii.
i:Traction Control (TCS) uit 072ii.
C:Waarschuwingslampje
koelvloeistof 072ii.
7:Lampje bandenspanningscontro-
lesysteem 072ii.
::Lampje van de motoroliedruk
0 73ii.
.:Lampje te laag brandstofpeil
0 73ii.
A:Startbeveiliging 073ii.
w:Motorvermogen verminderd
0 74ii.
3:Lampje grootlicht 074ii.
#:Mistlampen voor 074ii.
s:Lampje mistachterlicht 074ii.
;:Achterlichten 074ii.
5:Lampje cruise control 074ii.
i:Motorkap open 074ii.
U:Portier open 074ii.
Motorkoelvloeistofther-
mometer
Geeft de koelvloeistoftempera-
tuur aan.
Linkergedeelte: Motor nog niet op
bedrijfstemperatuur

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
68 Instrumenten en knoppen

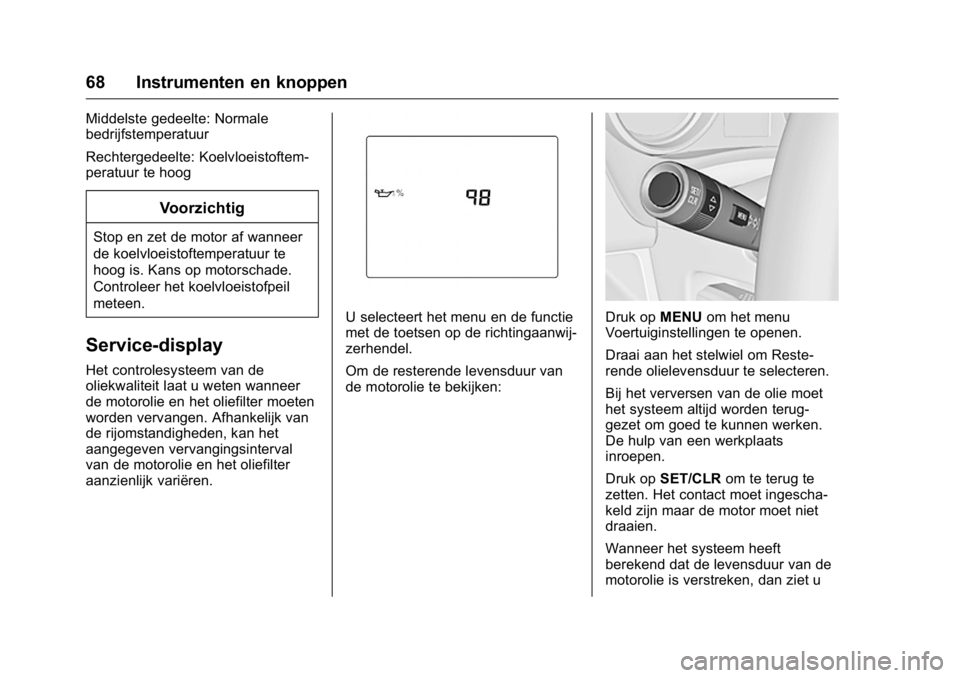

Middelste gedeelte: Normale
bedrijfstemperatuur
Rechtergedeelte: Koelvloeistoftem-
peratuur te hoog
Voorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de
oliekwaliteit laat u weten wanneer
de motorolie en het oliefilter moeten
worden vervangen. Afhankelijk van
de rijomstandigheden, kan het
aangegeven vervangingsinterval
van de motorolie en het oliefilter
aanzienlijk variëren.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij-
zerhendel.
Om de resterende levensduur van
de motorolie te bekijken:Druk opMENUom het menu
Voertuiginstellingen te openen.
Draai aan het stelwiel om Reste-
rende olielevensduur te selecteren.
Bij het verversen van de olie moet
het systeem altijd worden terug-
gezet om goed te kunnen werken.
De hulp van een werkplaats
inroepen.
Druk op SET/CLR om te terug te
zetten. Het contact moet ingescha-
keld zijn maar de motor moet niet
draaien.
Wanneer het systeem heeft
berekend dat de levensduur van de
motorolie is verstreken, dan ziet u

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Instrumenten en knoppen 69
Olie weldra vervangen of een
waarschuwingscode op het bestuur-
dersinformatiecentrum. Laat de
motorolie en het oliefilter binnen een
week of 500 km door een
werkplaats vervangen (wat het eerst
voorkomt).
Driver Information Center
0Driver
Information Center (DIC) 075
ii.
Service-informatie
0Service-infor-
matie 0206
ii.
Richtingaanwijzer
G
brandt of knippert groen.
Brandt kort
De parkeerlichten worden
ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm-
knipperlichten worden geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect,
richtingaanwijzer aanhanger defect.
Gloeilamp vervangen
0Een gloei-
lamp vervangen 0173
ii. Zekeringen
0Zekeringen
0180ii.
Richtingaanwijzers
0Richtingaan-
wijzerlampjes 092
ii.
Veiligheidsgordelwaar-
schuwingen
Gordelverklikker op de
voorstoelen
>brandt of knippert rood.
Brandt
Na het inschakelen van de ontste-
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor
gedurende maximaal 100 seconden
totdat de gordel is vastgemaakt.
Veiligheidsgordel omdoen
0
Driepuntsgordel 036ii.
Gordelstatus op de achterbank
>knippert of brandt in het bestuur-
dersinformatiecentrum. Knippert
Na het wegrijden wanneer de veilig-
heidsgordel wordt losgemaakt.
Veiligheidsgordel omdoen
0
Driepuntsgordel
036ii.
Verklikkerlampje airbag
en gordelspanner
9
brandt rood.
Bij ingeschakeld contact brandt de
controlelamp ongeveer enkele
seconden. Als dit niet gaat branden,
niet na enkele seconden dooft of
gaat branden terwijl u rijdt, dan is er
een storing in het airbagsysteem.
De hulp van een werkplaats
inroepen. De airbags en gordel-
spanners gaan mogelijkerwijs niet af
tijdens een ongeval.
Geactiveerde gordelspanners of
airbags worden aangeduid door
aanhoudend branden van
9.
