USB OPEL KARL 2016 Manuel d'utilisation (in French)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Infotainment System 99
Infotainment
System
Introduction
Infotainment . . . . . . . . . . . . . . . . . . . 99
Introduction . . . . . . . . . . . . . . . . . . . . 99
Protection antivol . . . . . . . . . . . . . . 99
Présentation . . . . . . . . . . . . . . . . . . 101
Utilisation . . . . . . . . . . . . . . . . . . . . . 107
Radio
Radio AM-FM . . . . . . . . . . . . . . . . . 111
Radiodiffusion de données deservice (RDS) . . . . . . . . . . . . . . . 115
Lecteurs audio
Appareils auxiliaires . . . . . . . . . . 117
Personnalisation
Personnalisation . . . . . . . . . . . . . . 124
Téléphone
Bluetooth (connexionBluetooth) . . . . . . . . . . . . . . . . . . . 126
Introduction
Infotainment
Introduction
Généralités
L'Infotainment System du véhicule
fait appel aux technologies les plus
récentes.
Il est possible d'enregistrer jusqu'à
24 stations de radio AM-FM ou DAB
(RNT) sur les six pages accessibles
à l'aide des touches −(préréglage)
1 ~ 4.
Le lecteur USB peut lire les périphé-
riques de stockage USB ou les
produits iPod.
La fonction de connexion télépho-
nique Bluetooth permet d'effectuer
et de recevoir des appels mains-li-
bres et d'écouter de la musique sur
le téléphone.
Le branchement d'un lecteur audio
portable à l'entrée de périphérique
audio externe permet de profiter de
la qualité sonore de l'Infotainment
System. Le système de traitement numérique
des signaux met à disposition
plusieurs modes d'égalisation présé-
lectionnés afin d'optimiser le son.
Spécifications
‐
Puissance maximale de sortie :
25 W x 4 canaux
‐ Impédance des haut-parleurs :
4 ohms
Il se règle facilement grâce à un
dispositif de réglage bien conçu, un
affichage intelligent et un bouton
d'accès à un menu multifonction.
. La section « Aperçu» présente
un aperçu simple des fonctions
de l'Infotainment System et un
résumé de tous les dispositifs
réglementaires.
. La section «Fonctionnement »
fournit le mode d'emploi des
commandes de base de l'Info-
tainment System.
Protection antivol
L'Infotainment System est équipé
d'un système de sécurité électro-
nique servant d'antivol.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
102 Infotainment System
1.P
.Quand l'alimentation est
hors tension, appuyer pour
allumer.
. Quand l'alimentation est
sous tension, appuyer et
maintenir pour éteindre.
. Quand l'alimentation est
sous tension, appuyer
brièvement pour activer ou
désactiver la fonction de
sourdine.
. Tourner pour contrôler le
volume.
2. RADIO
Sélectionner le mode Radio. À
chaque pression de RADIO, le
système bascule entre RADIO
AM →RADIO FM →DAB →
RADIO AM →….
3. MÉDIA
Changer de mode dans l'ordre
suivant : USB/iPod →AUX →
Musique Bluetooth →USB/
iPod →…. 4. Affichage
Afficher l'état de Lecture,
Réception, Menu et des infor-
mations à leur sujet.
5.
g/d(recherche)
. En mode Radio ou DAB :
Une pression brève lance
automatiquement une
recherche de station avec
la meilleure réception.
Une pression prolongée
change la station en
continu jusqu'à ce que la
touche
goudsoit
relâchée. Lorsqu'elle est
relâchée, le système
s'arrête sur la fréquence en
cours affichée ou recherche
la station suivante.
. En lecture audio USB/iPod/
Bluetooth :
Une pression brève passe
sur le fichier précédent ou
suivant.
Une pression prolongée
rembobine ou avance
rapidement le fichier. 6.
PHONE (téléphone)
Lancer le mode application
téléphonique.
7. BACK (retour)
Annule le contenu saisi ou
revient au menu précédent.
8. MENU
.
Tourner le bouton pour
chercher la station/le fichier
sur l'écran de la liste ou
déplacer/modifier le
contenu ou les valeurs de
la configuration.
. Appuyer pour afficher le
menu en cours ou sélec-
tionner/appliquer le contenu
et les valeurs de configu-
ration.
9. Boutons −
. En mode Radio :
Une pression brève
rappelle la station de radio
mémorisée.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
106 Infotainment System
Télécommande audio au
volant : option
R300 BT
1.b(appel) : si équipé de la
fonction Bluetooth
. Appuyer pour répondre à
un appel ou activer l'appel
récent. Si la fonction Siri est
activée, Siri sera réactivé.
. Faire un appui prolongé
pour ouvrir le journal des
appels émis ou pour
alterner entre le mode mains libres et le mode
appel privé pendant un
appel.
. Si un iPhone est connecté,
faire un appui prolongé
pour lancer la fonction Siri.
2. SRC (source) /
_/^
(recherche)
.
Lorsque les boutons
_/^
sont tournés vers le haut ou
vers le bas.
En mode Radio, change les
fréquences de radiodiffu-
sion mémorisées dans les
touches −(préréglage).
En modes audio USB/iPod/
Bluetooth, change le fichier.
. Quand on tourne de
manière prolongée
_/^.
En mode Radio, recherche
automatiquement les
fréquences de radiodif-
fusion. En modes audio USB/iPod/
Bluetooth, rembobine ou
avance rapidement le
fichier.
. Appuyer sur SRCpour
modifier la source audio.
3. +
x-(volume)
. Appuyer pour augmenter ou
baisser le volume.
. Faire un appui prolongé
pour monter ou baisser
rapidement le volume.
4.
$(sourdine) /c
(raccrocher)
. Appuyer sur
$/cdans
n'importe quel mode de
lecture de musique pour
activer et désactiver la
fonction de mise en
sourdine.
. Faire un appui prolongé sur
$/cpour refuser ou
terminer l'appel (si équipé
de la fonction Bluetooth).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Infotainment System 109
.La mise sous tension de l'Info-
tainment System règle le volume
à son niveau précédent (s'il est
inférieur au volume de démar-
rage maximal).
Commande de sourdine
Appuyer surPpour activer la
sourdine.
. Le symbole de sourdine «
$»
s'affiche dans le champ d'état et
met le son en sourdine.
. Appuyer à nouveau sur
Pou
tourner
Ppour rétablir le son.
. En mode USB, quand le
système est mis en sourdine, la
lecture est interrompue.
Réglages de tonalité
Appuyer sur TONEpour entrer dans
l'écran Paramètres de tonalité.
Ou appuyer sur MENU> sélec-
tionner Paramètres > sélectionner
Paramètres de tonalité pour entrer
dans l'écran Paramètres de tonalité.
. Tourner le bouton MENUpour
sélectionner le mode Réglages
de tonalité. Utiliser MENUpour
basculer entre Graves ↔
Médium ↔Aigus ↔Av/arr ↔
Balance ↔EQ.
. Mettre l'option de paramètre de
tonalité désiré en évidence et
appuyer sur MENUpour pouvoir
modifier sa valeur actuelle.
. Tourner le bouton MENUpour
modifier la valeur du paramètre
de tonalité et les modifications
seront reflétées dans le
graphique à barres de l'écran. Appuyer sur
MENUpour mémoriser
le nouveau réglage et revenir à
l'écran Paramètres de tonalité.
Menu de paramètre de tonalité
. Bass : définit le niveau sonore
des graves.
. Midrange : définit le niveau
sonore du registre médium.
. Treble : définit le niveau sonore
des aigus.
. Fade : règle l'équilibre du son
entre les haut-parleurs avant et
arrière.
. Balance : règle l'équilibre du
son entre les haut-parleurs droit
et gauche.
. EQ : définit l'un des 7 styles EQ
(personnalisé, pop, rock,
country, jazz, voix, classique).
. La plage des valeurs des
paramètres de tonalité se situe
entre -12 et +12.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
110 Infotainment System
Sélectionner la fonction
Radio AM-FM ou DAB
Appuyer surRADIOpour sélec-
tionner la fonction AM, FM ou DAB
(radio numérique terrestre).
Appuyer sur MENUpour ouvrir le
menu AM, FM ou DAB comprenant
les options de sélection de stations
de radiodiffusion. Lecture de musique USB/iPod/
Bluetooth ou d'entrée de son
extérieure (AUX)Appuyer sur
MEDIA(média) pour
sélectionner les fonctions de lecteur
audio.
À chaque pression sur MEDIA
(média), le système bascule entre
USB/iPod →AUX →musique
Bluetooth →USB/iPod →…
Appuyer sur MENUpour ouvrir le
menu avec les options pour la
fonction concernée ou le menu du
dispositif concerné. Téléphone mains libres Bluetooth
Appuyer sur
PHONE(téléphone)
pour sélectionner la fonction de
téléphone mains libres Bluetooth.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Infotainment System 117
.Si une fenêtre d'alerte de circu-
lation s'affiche lors d'un appel
entrant ou initié, l'appel est reçu
ou effectué.
. Si l'action de téléphone
ci-dessus est terminée, le
système annule la TA, puis
revient au dernier mode de
radio.Lecteurs audio
Appareils auxiliaires
Lecteur USB
Avertissements concernant l'utili-
sation de périphériques USB
.Le fonctionnement ne peut être
garanti si la mémoire de masse
USB intégrée au disque dur ou
la carte mémoire CF ou SD est
connectée en utilisant une prise
USB. Utiliser un périphérique de
mémoire USB ou flash.
. Éviter les décharges d'électricité
statique lors de la connexion ou
de la déconnexion d'un périphé-
rique USB. Des connexions et
déconnexions à répétition dans
un court laps de temps risquent
de perturber le fonctionnement
du périphérique.
. L'appareil risque de ne pas
fonctionner si la borne de conne-
xion du périphérique USB n'est
pas métallique. .
La connexion avec des périphé-
riques de stockage USB du type
i-Stick risque de ne pas
fonctionner en raison des vibra-
tions du véhicule et leur fonction-
nement n'est donc pas garanti.
. Veillez à ne pas toucher la borne
de connexion USB avec un objet
ou une partie du corps.
. Ne sont reconnus que les
périphériques de stockage USB
formatés au format de fichier
FAT16/32. Seuls les dispositifs
d'une taille d'unité allouée de
512 octets/secteur ou de 2 048
octets/secteur sont utilisables.
NTFS et les autres systèmes de
fichiers ne sont pas reconnus.
. Le temps de reconnaissance
des fichiers pourra varier en
fonction du type et de la
capacité du périphérique de
stockage USB et du type de
fichiers stockés. Comme cela ne
pose pas de problème au
produit, attendre la fin du traite-
ment des fichiers.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
118 Infotainment System
.Les fichiers de certains périphé-
riques de stockage USB risquent
de ne pas être reconnus en
raison de problèmes de compati-
bilité et les connexions à un
lecteur mémoire ou un hub USB
ne sont pas prises en charge.
Vérifier si le périphérique peut
fonctionner dans le véhicule
avant de l'utiliser.
. Quand des dispositifs comme
les lecteurs MP3 ou les
appareils photo numériques sont
connectés par l'intermédiaire
d'un disque mobile, ils risquent
de ne pas fonctionner norma-
lement.
. Ne pas débrancher le périphé-
rique de stockage USB en cours
de lecture.
Cela pourrait endommager le
produit ou dégrader les perfor-
mances du périphérique USB.
. Débrancher le périphérique de
stockage USB connecté quand
on coupe le contact. Si on met le
contact alors qu'un dispositif de
stockage USB est connecté, celui-ci risque d'être endom-
magé ou de ne pas fonctionner
normalement.
Avertissement
Les clés USB peuvent être
connectés à ce produit unique-
ment pour la lecture de fichiers
musicaux.
La borne USB du produit ne peut
être utilisée pour charger un
équipement accessoire USB étant
donné que le réchauffement d'une
utilisation de la borne USB peut
causer des problèmes de rende-
ment ou endommager le produit.
. Quand le disque logique est
séparé d'un dispositif de
stockage de masse USB, seuls
les fichiers du lecteur logique de
niveau supérieur sont lisibles en
tant que fichiers de musique
USB. C'est pourquoi il faut
stocker les fichiers de musique à
lire dans le lecteur de niveau
supérieur du périphérique. Il est
également possible que les fichiers de musique résidant en
particulier sur les dispositifs de
stockage USB ne puissent pas
se lire normalement si une appli-
cation est chargée en divisant
un lecteur séparé dans le dispo-
sitif USB.
. Les fichiers de musique dotés
du DRM (Digital Right Manage-
ment) ne sont pas lisibles.
Ce produit prend en charge les
dispositifs de stockage USB
d'une capacité maximale de 16
Gigaoctets contenant au plus
6 000 fichiers, 100 dossiers et 8
niveaux dans la structure de
dossiers. Une utilisation normale
n'est pas garantie pour les
dispositifs de stockage qui
dépassent cette limite.
Si le temps de chargement du
dispositif est plus long que
d'habitude, utiliser l'USB dans
un format FAT16/32 après le
formatage.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Infotainment System 119
Avertissements concernant l'utili-
sation de fichiers de musique USB
.Les fichiers endommagés
risquent de voir leur lecture inter-
rompue ou de ne pas être lus
du tout.
À propos des fichiers de musique
MP3 (WMA)
. Les fichiers MP3 pouvant être
lus sont les suivants :
‐Débit binaire : 8 kbps ~
320 kbps
‐ Fréquence d'échantillonnage :
48 kHz, 44,1 kHz, 32 kHz
(pour MPEG-1)
24 kHz, 22,05 kHz, 16 kHz
(pour MPEG-2) .
Ce produit affiche les fichiers
MP3 (WMA) dotés de l'extension
.mp3, .wma (en minuscules) ou
.MP3 ou .WMA (en majuscules).
. Ce produit peut afficher les infor-
mations ID3 Tag (versions 1.0,
1.1, 2.2, 2.3, 2.4) sur l'album,
l'artiste, etc., pour les
fichiers MP3.
. Ce produit peut lire les fichiers
MP3 utilisant VBR. Quand un
fichier MP3 de type VBR est lu,
le temps restant affiché peut

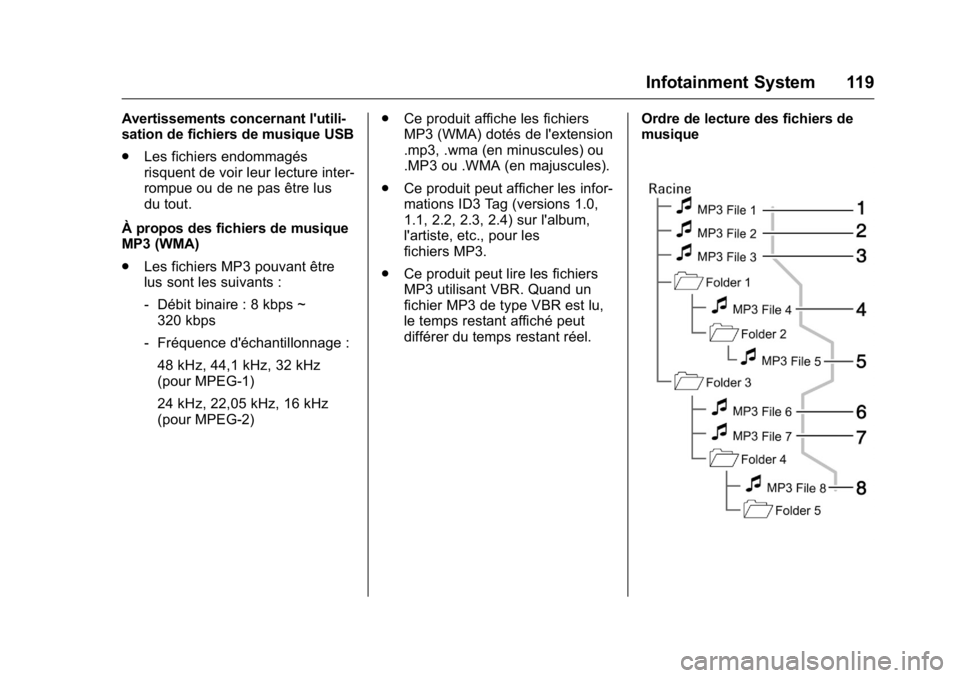

différer du temps restant réel. Ordre de lecture des fichiers de
musique

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
120 Infotainment System
Connexion de la clé USB
Brancher le périphérique de
stockage USB dans lequel les
fichiers de musique sont mémorisés
sur la borne de connexion USB.
Quand le produit a terminé la lecture
des informations sur le dispositif de
stockage USB, il commence
automatiquement celle des
morceaux.
Si un dispositif de stockage USB
illisible est connecté, un message
d'erreur apparaît et le produit passe
automatiquement à la dernière
fonction utilisée ou à la fonction
radio FM.
Si le dispositif de stockage USB à
lire est déjà connecté, appuyer
plusieurs fois surMEDIA(média)
pour sélectionner le lecteur USB.
. Il lit automatiquement à partir du
dernier morceau lu. .
Si aucun dispositif n'est
connecté, « Aucun média
disponible » s'affiche à l'écran
avec une option REJETER et
COUPLER.
. Les informations affichées sont
le nom de fichier, le nom de
dossier et les données ID3 Tag
enregistrées avec le morceau.
Si une information d'identification
ID3 incorrecte (artiste, titre de
morceau) a été ajoutée aux
fichiers MP3 (WMA) avant
d'avoir été gravée sur un disque,
cette information s'affiche
comme si c'était par l'Infotain-
ment System.
Il est impossible de modifier ou
de corriger les informations ID3
Tag incorrectes sur l'Infotainment
System (cela n'est possible que
sur un PC).
Les informations relatives aux
morceaux prenant la forme de
symboles spéciaux ou dans des
langues non prises en charge
peuvent apparaître comme
« **** » ou ne pas s'afficher
du tout.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Infotainment System 121
Fin de la lecture de fichiers de
musique USB
Appuyer surRADIOouMEDIA
(média) pour sélectionner d'autres
fonctions.
Sélection du fichier de lecture
Lors de la lecture, appuyer sur
g/
dpour sélectionner le fichier
précédent ou suivant.
Il est facile de changer de fichier en
appuyant sur
g/dde la
commande audio au volant.
Tourner le bouton MENUpour
sélectionner le fichier désiré dans la
liste des fichiers, puis appuyer sur
MENU pour le modifier instanta-
nément.
Avance rapide et rembobinage du
fichier
Lors de la lecture, maintenir enfoncé
g/dpour rembobiner ou
avancer rapidement dans le
morceau.
Une fois la touche relâchée, le
fichier commence la lecture à une
vitesse normale. Utilisation du menu USB
Lors de la lecture du fichier, appuyer
sur
MENU pour entrer dans le
menu USB.
Tourner le bouton MENUjusqu'à
l'élément du menu désiré puis
appuyer sur la touche MENUpour
sélectionner l'élément pertinent ou
entrer dans le menu détaillé de
l'élément.
. Folder View : entrer dans le
mode Vue Dossiers et se
déplacer jusqu'au dossier précé-
dent ou suivant.
. Shuffle : active ou désactive la
fonction lecture aléatoire.
Navigation/indexation de dispositif
. La navigation n'est pas prise en
charge si l'indexation du dispo-
sitif connecté n'est pas terminée.
. Si la fonction de navigation est
sélectionnée durant le processus
d'indexation, une fenêtre
«Fonction non prise en
charge durant l'indexation. Utiliser la Vue Dossiers pour
naviguer dans le contenu
»
s'affiche.
. Quand un seul dispositif avec
plus de 6 000 morceaux est
connecté, une fenêtre « Mémoire
d'indexation média pleine.
Utiliser Vue Dossiers ou retirer
un autre dispositif » s'affiche.
Retirer USB
Retirer le dispositif USB de la
prise USB.
Si le dispositif USB est retiré, le
système affiche le message Aucune
connexion pour chaque source sur
l'écran et conserve le statut en
cours jusqu'à la reconnexion du
dispositif.
Utilisation du menu Media transfer
protocol (MTP)
Charge Only : (chargement unique-
ment) sélectionner l'option de
chargement du dispositif MTP
(Media Transfer Protocol). Le dispo-
sitif MTP sera chargé et le système
affichera le message en incrustation
lors de la connexion.
