OPEL KARL 2016 Ohjekirja (in Finnish)
Manufacturer: OPEL, Model Year: 2016, Model line: KARL, Model: OPEL KARL 2016Pages: 223, PDF Size: 5.75 MB
Page 1 of 223
OPEL KARL
Ohjekirja
Page 2 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
SisältöJohdanto . . . . . . . . . . . . . . . . . . . . . . . . . 2
Käyttö lyhyesti . . . . . . . . . . . . . . . . . . . 5
Avaimet, ovet ja ikkunat . . . . . . . . 17
Istuimet ja turvajärjestelmät . . . . . 29
Säilytystilat . . . . . . . . . . . . . . . . . . . . . 49
Mittarit ja käyttölaitteet . . . . . . . . . . 56
Valaistus . . . . . . . . . . . . . . . . . . . . . . . 87
Infotainment-järjestelmä . . . . . . . . 94
Ilmastoinnin säätimet . . . . . . . . . . 129
Ajaminen ja käyttö . . . . . . . . . . . . 138
Auton hoito . . . . . . . . . . . . . . . . . . . . 159
Huolto ja ylläpito . . . . . . . . . . . . . . 198
Tekniset tiedot . . . . . . . . . . . . . . . . . 205
Tietoa asiakkaalle . . . . . . . . . . . . . 210
Sisällysluettelo . . . . . . . . . . . . . 214
Page 3 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

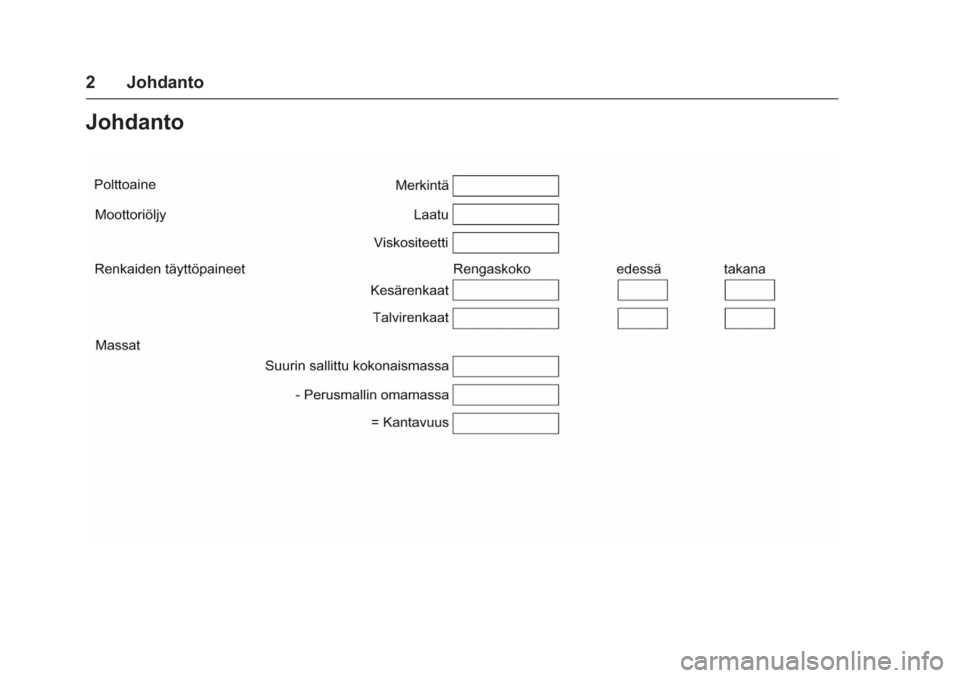

2 Johdanto
Johdanto
Page 4 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Johdanto 3
Ajoneuvokohtaiset tiedot
Merkitse autosi tiedot edelliselle
sivulle, jotta ne ovat helposti saata-
vissa. Nämä tiedot löytyvät luvuista
"Huolto ja ylläpito" ja "Tekniset
tiedot" sekä auton tyyppikilvestä.
Johdanto
Autosi on edistyneen tekniikan,
turvallisuuden, ympäristöystävälli-
syyden ja taloudellisuuden tarkkaan
harkittu yhdistelmä.
Tästä ohjekirjasta saat kaikki tarvit-
tavat tiedot, joiden avulla ajat autol-
lasi turvallisesti ja tehokkaasti.
Opasta myös matkustajiasi käyttä-
mään auton varusteita oikein onnet-
tomuuksien ja henkilövahinkojen
välttämiseksi.
Sinun on aina noudatettava sen
maan lakeja ja määräyksiä, jossa
olet. Ne voivat poiketa tämän
ohjekirjan tiedoista.
Tässä ohjekirjassa annettujen
ohjeiden laiminlyönti voi vaikuttaa
auton takuun voimassaoloon.Jos ohjekirjassa kehotetaan
ottamaan yhteyttä korjaamoon,
suosittelemme, että käännyt Opel
Service Partnerin puoleen. Kaasu-
käyttöisten autojen huoltamiseen
suosittelemme valtuutettua
Opel-korjaamoa.
Kaikki Opel Service Partnerit tarjo-
avat ensiluokkaisen huollon kohtuul-
liseen hintaan. Kokeneet Opelin
kouluttamat ammattihenkilöt
työskentelevät Opelin erityisoh-
jeiden mukaisesti.
Kaikkia käyttöoppaita on säilytettävä
autossa valmiina käyttöön.
Tämän ohjekirjan käyttö
.
Tässä ohjekirjassa selostetaan
kaikki tähän malliin saatavat
lisävarusteet ja ominaisuudet.
Jotkin kohdat, myös näyttöä ja
valikkotoimintoja koskevat, eivät
ehkä koske autoasi sen mallista,
maakohtaisista spesifikaatioista,
erikoisvarusteista tai lisälaitteista
johtuen.
. Luvussa "Käyttö lyhyesti" esitel-
lään uuden autosi käytön
pääkohdat. .
Tämän ohjekirjan alussa ja
kunkin osion alussa olevien
sisällysluetteloiden avulla löydät
tarvitsemasi tiedot.
. Hakemiston avulla löydät tiedot
nopeasti.
. Tässä omistajan käsikirjassa
kuvatut autot ovat vasemmalta
ohjattavia. Oikealta ohjattavien
autojen toiminnot ovat vastaavia.
. Ohjekirjassa käytetään sisäisiä
moottorien tyyppimerkintöjä.
Vastaavat myynnissä käytettävät
merkinnät ovat luvussa "Tekniset
tiedot".
. Suuntatiedot, kuten vasemmalla,
oikealla, edessä ja takana,
ilmoittavat aina tilanteen
ajosuuntaan päin katsottaessa.
. Auton näytöt eivät ehkä tue
omaa kieltäsi.
. Näyttöviestit ja sisustusmer-
kinnät on merkitty lihavoituina.
Page 5 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
4 Johdanto
Vaara, Varoitus ja Huomio
{Vaara
Sanalla{Vaara merkityt tekstit
tiedottavat kuolemanvaarasta.
Selostusten huomiotta jättäminen
voi olla hengenvaarallista.
{Varoitus
Sanalla{Varoitus merkityt
tekstit tiedottavat onnettomuuden
tai vammautumisen riskistä.
Selostusten huomiotta jättäminen
voi johtaa loukkaantumiseen.
Huomio
Sanalla Huomio merkityt tekstit
viittaavat mahdolliseen auton
vaurioitumiseen. Selostusten
huomiotta jättäminen voi johtaa
auton vaurioitumiseen.
Symbolit
Sivuviittaukset on merkitty symbo-
lilla
0.0tarkoittaa "katso sivu".
Sivuviittaukset ja hakemistohaku-
sanat viittaavat osion sisällysluette-
lossa oleviin sisennettyihin
otsikoihin.
Auton personoinnin valikkokohtien
kronologinen valintajärjestys on
osoitettu nuolella
0.
Monia miellyttäviä ajokokemuksia
toivottaa.
Adam Opel AG
Page 6 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

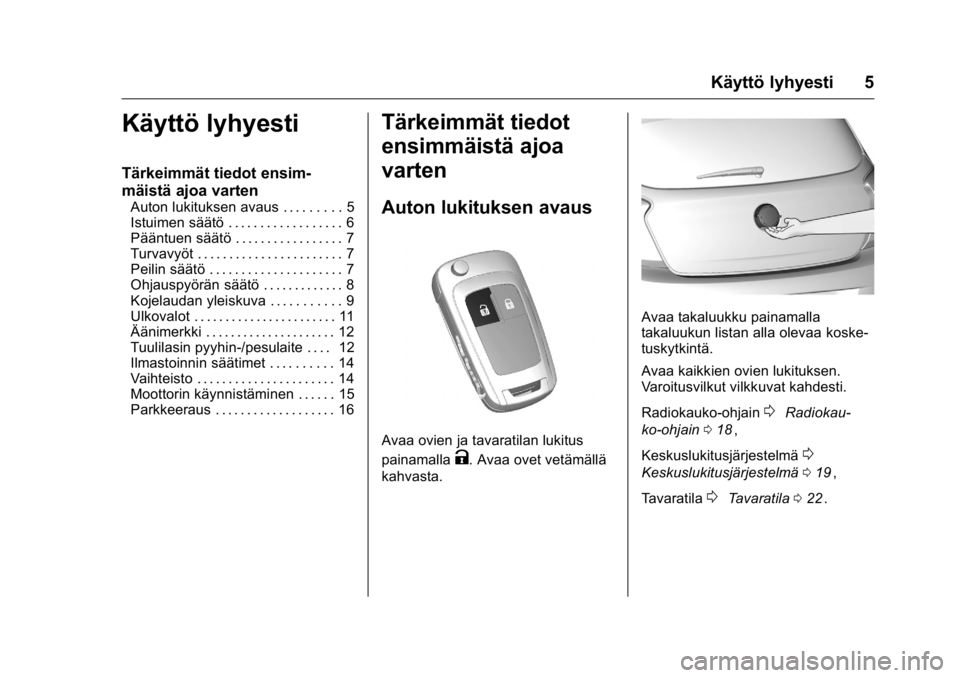

Käyttö lyhyesti 5
Käyttö lyhyesti
Tärkeimmät tiedot ensim-
mäistä ajoa varten
Auton lukituksen avaus . . . . . . . . . 5
Istuimen säätö . . . . . . . . . . . . . . . . . . 6
Pääntuen säätö . . . . . . . . . . . . . . . . . 7
Turvavyöt . . . . . . . . . . . . . . . . . . . . . . . 7
Peilin säätö . . . . . . . . . . . . . . . . . . . . . 7
Ohjauspyörän säätö . . . . . . . . . . . . . 8
Kojelaudan yleiskuva . . . . . . . . . . . 9
Ulkovalot . . . . . . . . . . . . . . . . . . . . . . . 11
Äänimerkki . . . . . . . . . . . . . . . . . . . . . 12
Tuulilasin pyyhin-/pesulaite . . . . 12
Ilmastoinnin säätimet . . . . . . . . . . 14
Vaihteisto . . . . . . . . . . . . . . . . . . . . . . 14
Moottorin käynnistäminen . . . . . . 15
Parkkeeraus . . . . . . . . . . . . . . . . . . . 16
Tärkeimmät tiedot
ensimmäistä ajoa
varten
Auton lukituksen avaus
Avaa ovien ja tavaratilan lukitus
painamalla
K. Avaa ovet vetämällä
kahvasta.
Avaa takaluukku painamalla
takaluukun listan alla olevaa koske-
tuskytkintä.
Avaa kaikkien ovien lukituksen.
Varoitusvilkut vilkkuvat kahdesti.
Radiokauko-ohjain
0Radiokau-
ko-ohjain 018
ii,
Keskuslukitusjärjestelmä
0
Keskuslukitusjärjestelmä 019ii,
Tavaratila
0Tavaratila 022ii.
Page 7 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

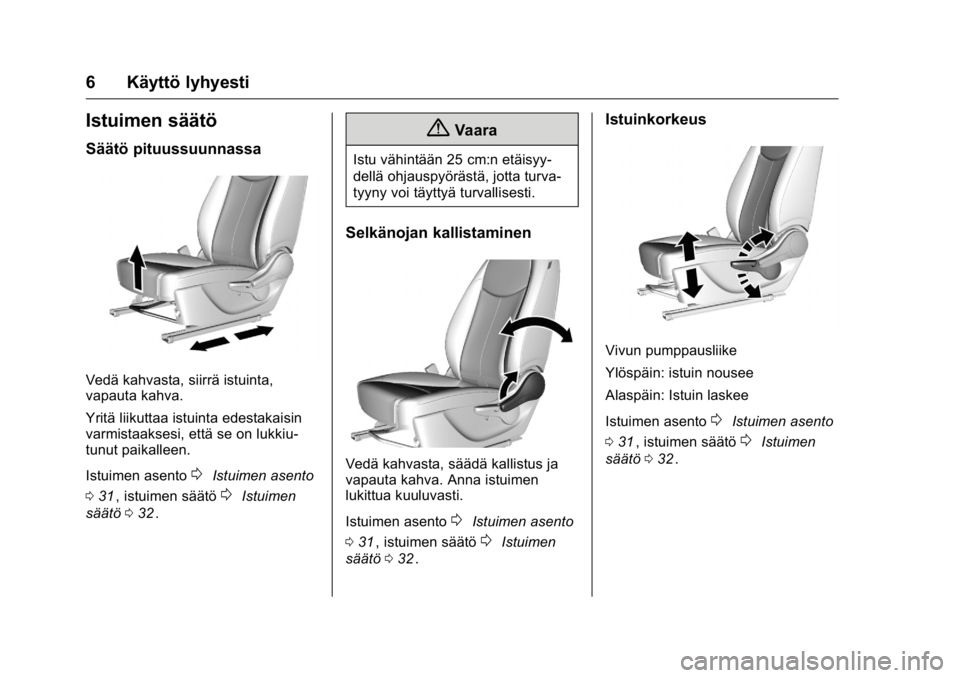

6 Käyttö lyhyesti
Istuimen säätö
Säätö pituussuunnassa
Vedä kahvasta, siirrä istuinta,
vapauta kahva.
Yritä liikuttaa istuinta edestakaisin
varmistaaksesi, että se on lukkiu-
tunut paikalleen.
Istuimen asento
0Istuimen asento
0 31
ii, istuimen säätö0Istuimen
säätö 032
ii.
{Vaara
Istu vähintään 25 cm:n etäisyy-
dellä ohjauspyörästä, jotta turva-
tyyny voi täyttyä turvallisesti.
Selkänojan kallistaminen
Vedä kahvasta, säädä kallistus ja
vapauta kahva. Anna istuimen
lukittua kuuluvasti.
Istuimen asento
0Istuimen asento
0 31
ii, istuimen säätö0Istuimen
säätö 032
ii.
Istuinkorkeus
Vivun pumppausliike
Ylöspäin: istuin nousee
Alaspäin: Istuin laskee
Istuimen asento
0Istuimen asento
0 31
ii, istuimen säätö0Istuimen
säätö 032
ii.
Page 8 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Käyttö lyhyesti 7
Pääntuen säätö
Paina vapautuspainiketta, säädä
korkeus ja lukitse.
Turvavyöt
Vedä turvavyö ulos ja lukitse se
vyölukkoon. Turvavyön tulee olla
ilman kierteitä tiukasti vartalossa
kiinni. Selkänojia ei saa kallistaa
liian kauas taakse (enimmäiskulma
n. 25°).
Vyö avataan painamalla lukon
punaista nappia.
Istuimen asento
0Istuimen asento
0 31
ii,
Turvavyöt
0Turvavyöt 033ii
Turvatyynyjärjestelmä0Turvatyy-
nyjärjestelmä 036
ii.
Peilin säätö
Sisäpeili
Kun haluat vähentää häikäisyä,
säädä peilikotelon alapuolessa
olevaa vipua.
Sisäpeili
0Käsisäätöinen tausta-
peili 025
ii.
Page 9 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

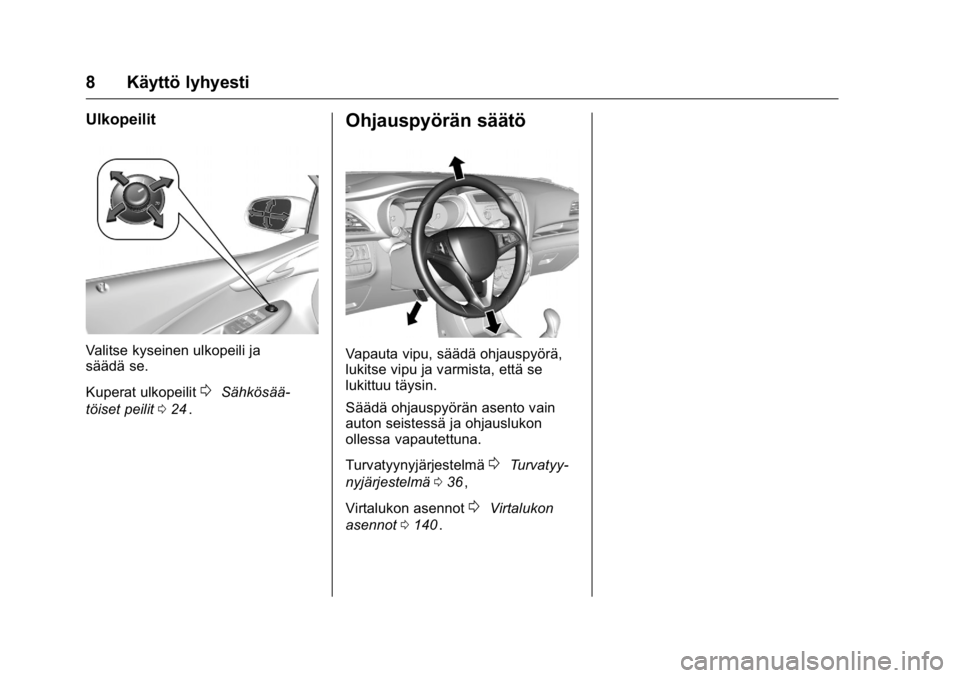

8 Käyttö lyhyesti
Ulkopeilit
Valitse kyseinen ulkopeili ja
säädä se.
Kuperat ulkopeilit
0Sähkösää-
töiset peilit 024
ii.
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se
lukittuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Turvatyynyjärjestelmä
0Turvatyy-
nyjärjestelmä 036
ii,
Virtalukon asennot
0Virtalukon
asennot 0140
ii.
Page 10 of 223
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Käyttö lyhyesti 9

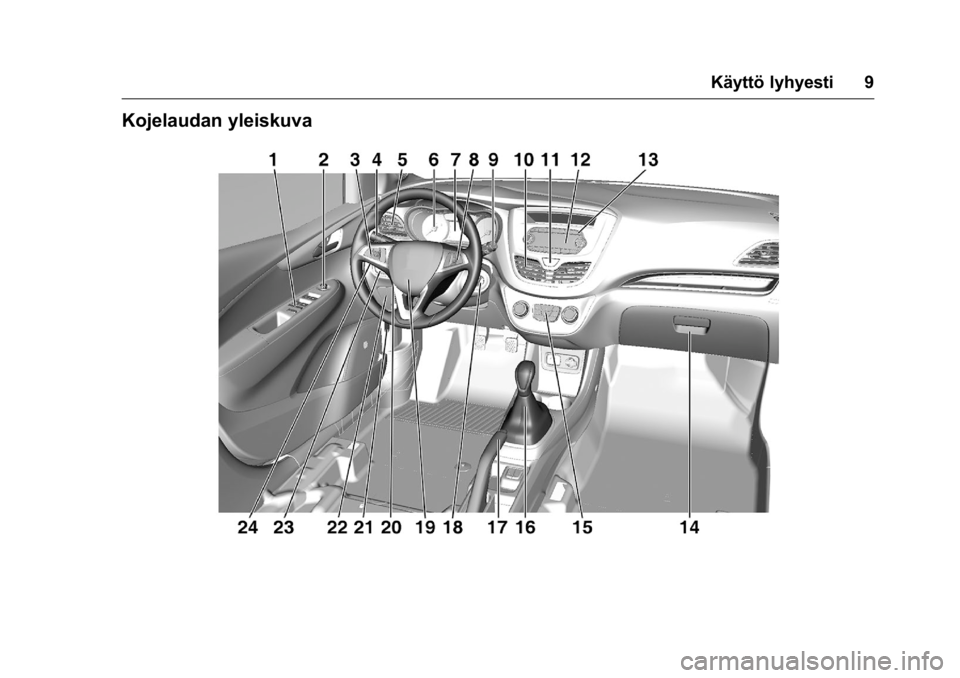

Kojelaudan yleiskuva
