OPEL KARL 2017.5 Gebruikershandleiding (in Dutch)

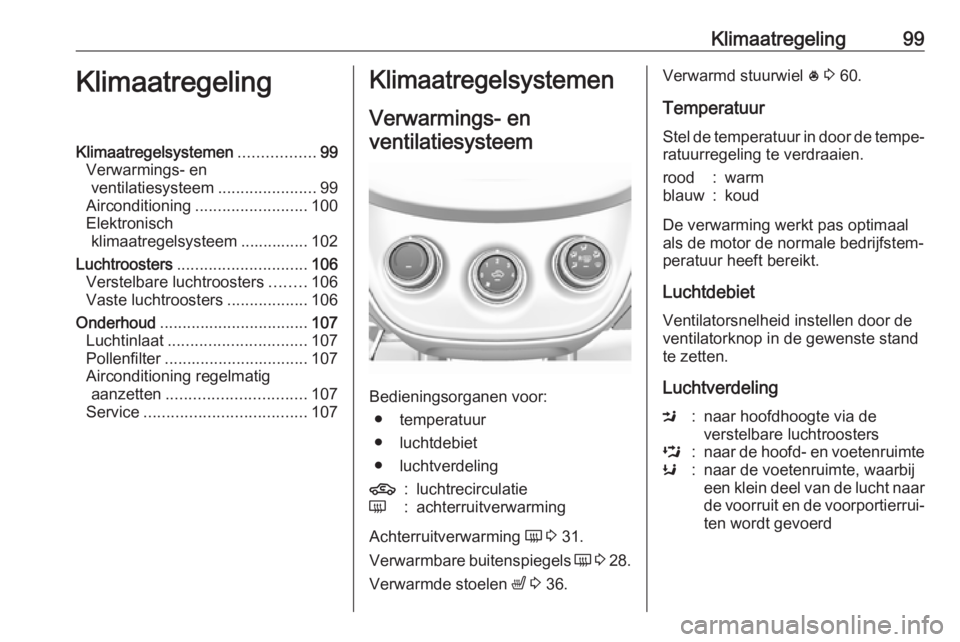

Klimaatregeling99KlimaatregelingKlimaatregelsystemen.................99
Verwarmings- en ventilatiesysteem ......................99
Airconditioning ......................... 100
Elektronisch klimaatregelsysteem ............... 102
Luchtroosters ............................. 106
Verstelbare luchtroosters ........106
Vaste luchtroosters ..................106
Onderhoud ................................. 107
Luchtinlaat ............................... 107
Pollenfilter ................................ 107
Airconditioning regelmatig
aanzetten ............................... 107
Service .................................... 107Klimaatregelsystemen
Verwarmings- en
ventilatiesysteem
Bedieningsorganen voor: ● temperatuur
● luchtdebiet
● luchtverdeling
4:luchtrecirculatieÜ:achterruitverwarming
Achterruitverwarming Ü 3 31.
Verwarmbare buitenspiegels Ü 3 28.
Verwarmde stoelen ß 3 36.
Verwarmd stuurwiel * 3 60.
Temperatuur
Stel de temperatuur in door de tempe‐ ratuurregeling te verdraaien.rood:warmblauw:koud
De verwarming werkt pas optimaal
als de motor de normale bedrijfstem‐
peratuur heeft bereikt.
Luchtdebiet Ventilatorsnelheid instellen door de
ventilatorknop in de gewenste stand
te zetten.
Luchtverdeling
M:naar hoofdhoogte via de
verstelbare luchtroostersL:naar de hoofd- en voetenruimteK:naar de voetenruimte, waarbij
een klein deel van de lucht naar
de voorruit en de voorportierrui‐ ten wordt gevoerd

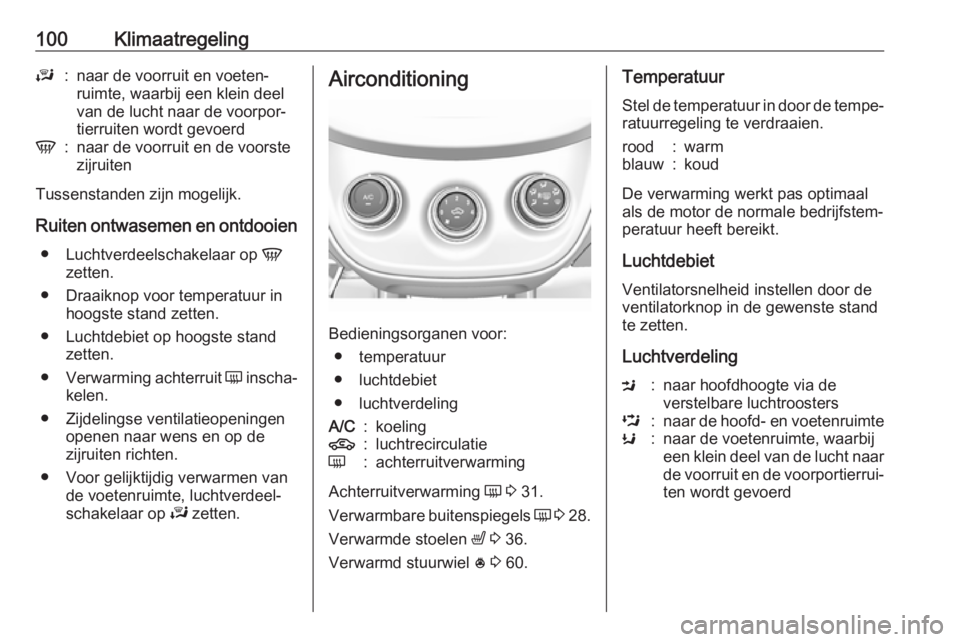

100KlimaatregelingJ:naar de voorruit en voeten‐
ruimte, waarbij een klein deel
van de lucht naar de voorpor‐
tierruiten wordt gevoerdV:naar de voorruit en de voorste
zijruiten
Tussenstanden zijn mogelijk.
Ruiten ontwasemen en ontdooien ● Luchtverdeelschakelaar op V
zetten.
● Draaiknop voor temperatuur in hoogste stand zetten.
● Luchtdebiet op hoogste stand zetten.
● Verwarming achterruit Ü inscha‐
kelen.
● Zijdelingse ventilatieopeningen openen naar wens en op de
zijruiten richten.
● Voor gelijktijdig verwarmen van de voetenruimte, luchtverdeel‐
schakelaar op J zetten.
Airconditioning
Bedieningsorganen voor:
● temperatuur
● luchtdebiet
● luchtverdeling
A/C:koeling4:luchtrecirculatieÜ:achterruitverwarming
Achterruitverwarming Ü 3 31.
Verwarmbare buitenspiegels Ü 3 28.
Verwarmde stoelen ß 3 36.
Verwarmd stuurwiel * 3 60.
Temperatuur
Stel de temperatuur in door de tempe‐ ratuurregeling te verdraaien.rood:warmblauw:koud
De verwarming werkt pas optimaal
als de motor de normale bedrijfstem‐
peratuur heeft bereikt.
Luchtdebiet Ventilatorsnelheid instellen door de
ventilatorknop in de gewenste stand
te zetten.
Luchtverdeling
M:naar hoofdhoogte via de
verstelbare luchtroostersL:naar de hoofd- en voetenruimteK:naar de voetenruimte, waarbij
een klein deel van de lucht naar
de voorruit en de voorportierrui‐ ten wordt gevoerd

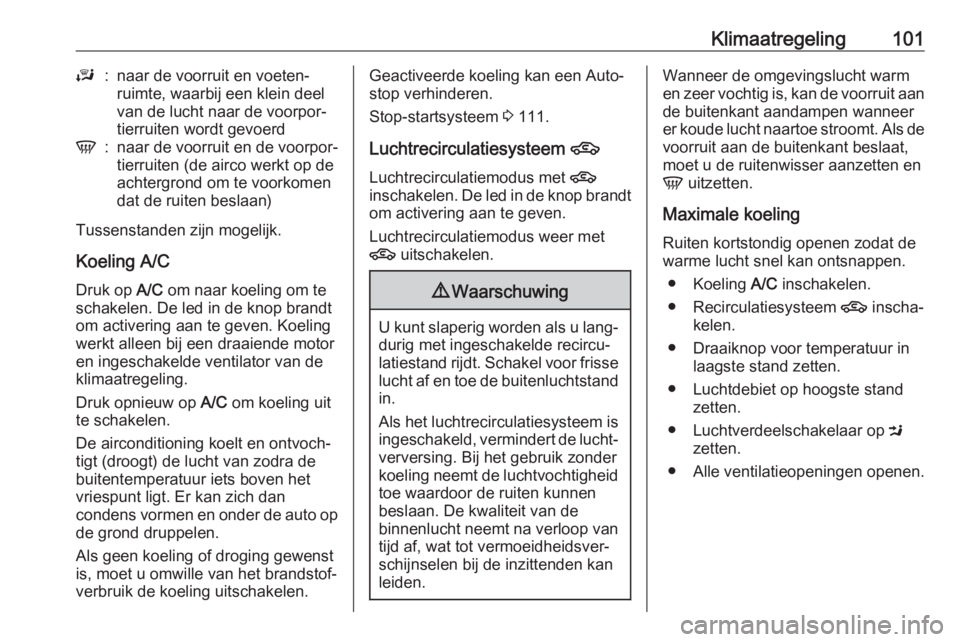

Klimaatregeling101J:naar de voorruit en voeten‐
ruimte, waarbij een klein deel
van de lucht naar de voorpor‐
tierruiten wordt gevoerdV:naar de voorruit en de voorpor‐
tierruiten (de airco werkt op de
achtergrond om te voorkomen
dat de ruiten beslaan)
Tussenstanden zijn mogelijk.
Koeling A/C Druk op A/C om naar koeling om te
schakelen. De led in de knop brandt
om activering aan te geven. Koeling
werkt alleen bij een draaiende motor
en ingeschakelde ventilator van de
klimaatregeling.
Druk opnieuw op A/C om koeling uit
te schakelen.
De airconditioning koelt en ontvoch‐
tigt (droogt) de lucht van zodra de
buitentemperatuur iets boven het
vriespunt ligt. Er kan zich dan
condens vormen en onder de auto op
de grond druppelen.
Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen.
Geactiveerde koeling kan een Auto‐
stop verhinderen.
Stop-startsysteem 3 111.
Luchtrecirculatiesysteem 4
Luchtrecirculatiemodus met 4
inschakelen. De led in de knop brandt
om activering aan te geven.
Luchtrecirculatiemodus weer met
4 uitschakelen.9Waarschuwing
U kunt slaperig worden als u lang‐
durig met ingeschakelde recircu‐
latiestand rijdt. Schakel voor frisse lucht af en toe de buitenluchtstand
in.
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐ verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid toe waardoor de ruiten kunnen
beslaan. De kwaliteit van de
binnenlucht neemt na verloop van
tijd af, wat tot vermoeidheidsver‐
schijnselen bij de inzittenden kan
leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan
de buitenkant aandampen wanneer
er koude lucht naartoe stroomt. Als de
voorruit aan de buitenkant beslaat,
moet u de ruitenwisser aanzetten en
V uitzetten.
Maximale koeling Ruiten kortstondig openen zodat de
warme lucht snel kan ontsnappen.
● Koeling A/C inschakelen.
● Recirculatiesysteem 4 inscha‐
kelen.
● Draaiknop voor temperatuur in laagste stand zetten.
● Luchtdebiet op hoogste stand zetten.
● Luchtverdeelschakelaar op M
zetten.
● Alle ventilatieopeningen openen.

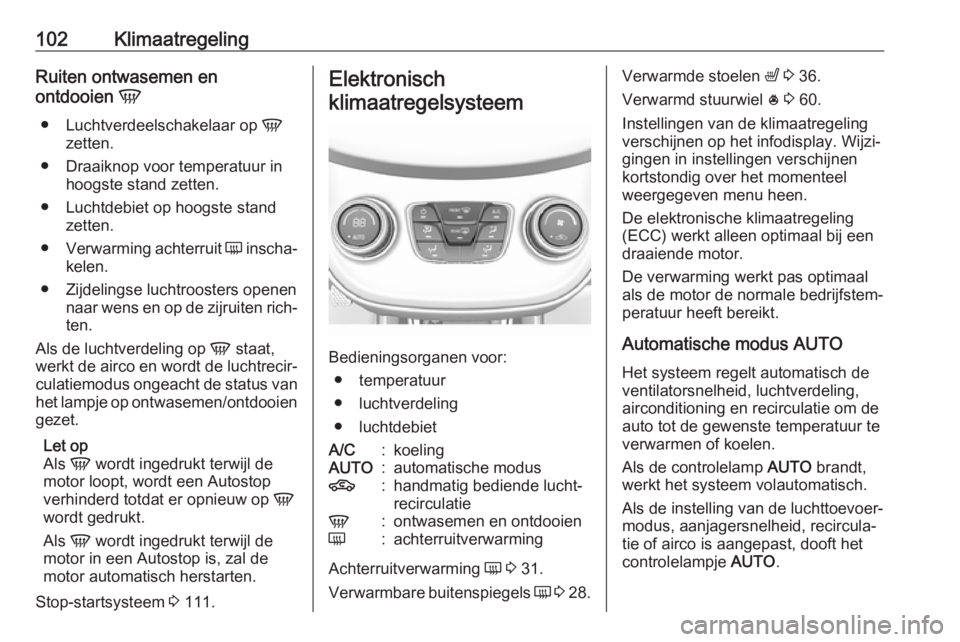

102KlimaatregelingRuiten ontwasemen en
ontdooien V
● Luchtverdeelschakelaar op V
zetten.
● Draaiknop voor temperatuur in hoogste stand zetten.
● Luchtdebiet op hoogste stand zetten.
● Verwarming achterruit Ü inscha‐
kelen.
● Zijdelingse luchtroosters openen naar wens en op de zijruiten rich‐ten.
Als de luchtverdeling op V staat,
werkt de airco en wordt de luchtrecir‐ culatiemodus ongeacht de status vanhet lampje op ontwasemen/ontdooien
gezet.
Let op
Als V wordt ingedrukt terwijl de
motor loopt, wordt een Autostop
verhinderd totdat er opnieuw op V
wordt gedrukt.
Als V wordt ingedrukt terwijl de
motor in een Autostop is, zal de
motor automatisch herstarten.
Stop-startsysteem 3 111.Elektronisch
klimaatregelsysteem
Bedieningsorganen voor: ● temperatuur
● luchtverdeling
● luchtdebiet
A/C:koelingAUTO:automatische modus4:handmatig bediende lucht‐
recirculatieV:ontwasemen en ontdooienÜ:achterruitverwarming
Achterruitverwarming Ü 3 31.
Verwarmbare buitenspiegels Ü 3 28.
Verwarmde stoelen ß 3 36.
Verwarmd stuurwiel * 3 60.
Instellingen van de klimaatregeling verschijnen op het infodisplay. Wijzi‐
gingen in instellingen verschijnen kortstondig over het momenteel
weergegeven menu heen.
De elektronische klimaatregeling
(ECC) werkt alleen optimaal bij een
draaiende motor.
De verwarming werkt pas optimaal
als de motor de normale bedrijfstem‐
peratuur heeft bereikt.
Automatische modus AUTO Het systeem regelt automatisch de
ventilatorsnelheid, luchtverdeling,
airconditioning en recirculatie om de
auto tot de gewenste temperatuur te
verwarmen of koelen.
Als de controlelamp AUTO brandt,
werkt het systeem volautomatisch.
Als de instelling van de luchttoevoer‐
modus, aanjagersnelheid, recircula‐
tie of airco is aangepast, dooft het
controlelampje AUTO.

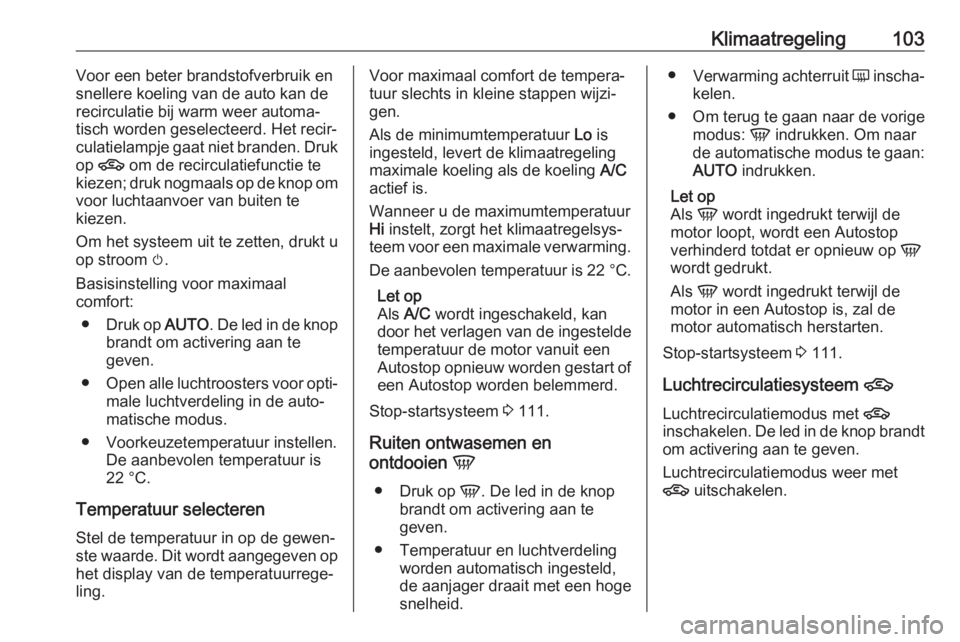

Klimaatregeling103Voor een beter brandstofverbruik ensnellere koeling van de auto kan de
recirculatie bij warm weer automa‐
tisch worden geselecteerd. Het recir‐
culatielampje gaat niet branden. Druk
op 4 om de recirculatiefunctie te
kiezen; druk nogmaals op de knop om
voor luchtaanvoer van buiten te
kiezen.
Om het systeem uit te zetten, drukt u
op stroom m.
Basisinstelling voor maximaal
comfort:
● Druk op AUTO. De led in de knop
brandt om activering aan te
geven.
● Open alle luchtroosters voor opti‐
male luchtverdeling in de auto‐
matische modus.
● Voorkeuzetemperatuur instellen. De aanbevolen temperatuur is
22 °C.
Temperatuur selecteren Stel de temperatuur in op de gewen‐
ste waarde. Dit wordt aangegeven op
het display van de temperatuurrege‐
ling.Voor maximaal comfort de tempera‐
tuur slechts in kleine stappen wijzi‐
gen.
Als de minimumtemperatuur Lo is
ingesteld, levert de klimaatregeling
maximale koeling als de koeling A/C
actief is.
Wanneer u de maximumtemperatuur
Hi instelt, zorgt het klimaatregelsys‐
teem voor een maximale verwarming.
De aanbevolen temperatuur is 22 °C.
Let op
Als A/C wordt ingeschakeld, kan
door het verlagen van de ingestelde
temperatuur de motor vanuit een
Autostop opnieuw worden gestart of een Autostop worden belemmerd.
Stop-startsysteem 3 111.
Ruiten ontwasemen en
ontdooien V
● Druk op V. De led in de knop
brandt om activering aan te
geven.
● Temperatuur en luchtverdeling worden automatisch ingesteld,
de aanjager draait met een hoge
snelheid.● Verwarming achterruit Ü inscha‐
kelen.
● Om terug te gaan naar de vorige modus: V indrukken. Om naar
de automatische modus te gaan: AUTO indrukken.
Let op
Als V wordt ingedrukt terwijl de
motor loopt, wordt een Autostop
verhinderd totdat er opnieuw op V
wordt gedrukt.
Als V wordt ingedrukt terwijl de
motor in een Autostop is, zal de
motor automatisch herstarten.
Stop-startsysteem 3 111.
Luchtrecirculatiesysteem 4
Luchtrecirculatiemodus met 4
inschakelen. De led in de knop brandt
om activering aan te geven.
Luchtrecirculatiemodus weer met
4 uitschakelen.

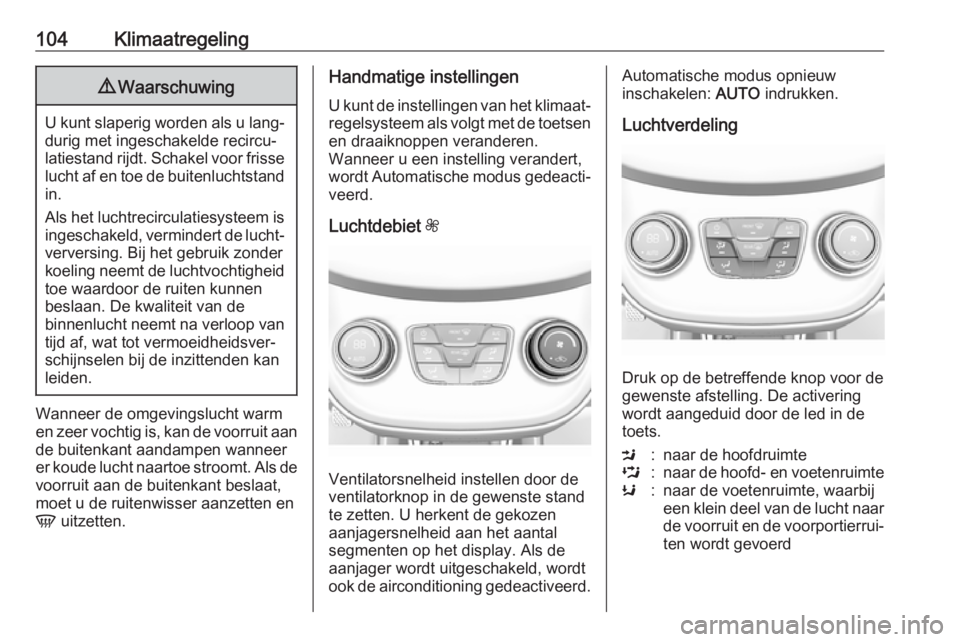

104Klimaatregeling9Waarschuwing
U kunt slaperig worden als u lang‐
durig met ingeschakelde recircu‐
latiestand rijdt. Schakel voor frisse lucht af en toe de buitenluchtstand
in.
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐ verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid toe waardoor de ruiten kunnen
beslaan. De kwaliteit van de
binnenlucht neemt na verloop van
tijd af, wat tot vermoeidheidsver‐
schijnselen bij de inzittenden kan
leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan
de buitenkant aandampen wanneer
er koude lucht naartoe stroomt. Als de
voorruit aan de buitenkant beslaat,
moet u de ruitenwisser aanzetten en
V uitzetten.
Handmatige instellingen
U kunt de instellingen van het klimaat‐
regelsysteem als volgt met de toetsen en draaiknoppen veranderen.
Wanneer u een instelling verandert,
wordt Automatische modus gedeacti‐
veerd.
Luchtdebiet Z
Ventilatorsnelheid instellen door de
ventilatorknop in de gewenste stand
te zetten. U herkent de gekozen
aanjagersnelheid aan het aantal
segmenten op het display. Als de
aanjager wordt uitgeschakeld, wordt
ook de airconditioning gedeactiveerd.
Automatische modus opnieuw
inschakelen: AUTO indrukken.
Luchtverdeling
Druk op de betreffende knop voor de
gewenste afstelling. De activering
wordt aangeduid door de led in de
toets.
M:naar de hoofdruimteL:naar de hoofd- en voetenruimteK:naar de voetenruimte, waarbij
een klein deel van de lucht naar
de voorruit en de voorportierrui‐
ten wordt gevoerd

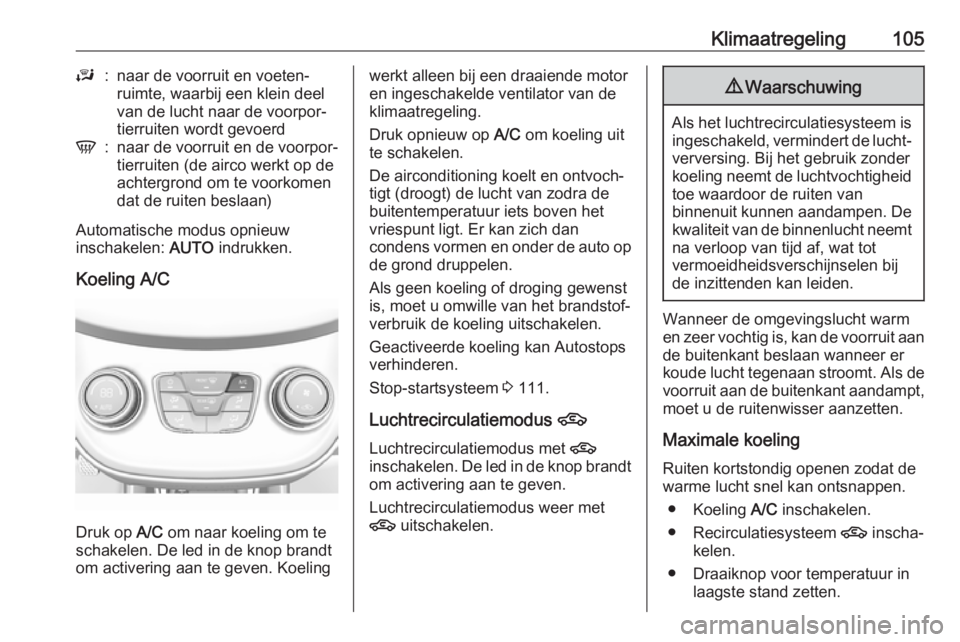

Klimaatregeling105J:naar de voorruit en voeten‐
ruimte, waarbij een klein deel
van de lucht naar de voorpor‐
tierruiten wordt gevoerdV:naar de voorruit en de voorpor‐
tierruiten (de airco werkt op de
achtergrond om te voorkomen
dat de ruiten beslaan)
Automatische modus opnieuw
inschakelen: AUTO indrukken.
Koeling A/C
Druk op A/C om naar koeling om te
schakelen. De led in de knop brandt
om activering aan te geven. Koeling
werkt alleen bij een draaiende motor
en ingeschakelde ventilator van de
klimaatregeling.
Druk opnieuw op A/C om koeling uit
te schakelen.
De airconditioning koelt en ontvoch‐
tigt (droogt) de lucht van zodra de
buitentemperatuur iets boven het
vriespunt ligt. Er kan zich dan
condens vormen en onder de auto op
de grond druppelen.
Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen.
Geactiveerde koeling kan Autostops
verhinderen.
Stop-startsysteem 3 111.
Luchtrecirculatiemodus 4
Luchtrecirculatiemodus met 4
inschakelen. De led in de knop brandt om activering aan te geven.
Luchtrecirculatiemodus weer met
4 uitschakelen.9Waarschuwing
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid
toe waardoor de ruiten van
binnenuit kunnen aandampen. De kwaliteit van de binnenlucht neemt
na verloop van tijd af, wat tot
vermoeidheidsverschijnselen bij de inzittenden kan leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan de buitenkant beslaan wanneer er
koude lucht tegenaan stroomt. Als de
voorruit aan de buitenkant aandampt, moet u de ruitenwisser aanzetten.
Maximale koelingRuiten kortstondig openen zodat de
warme lucht snel kan ontsnappen.
● Koeling A/C inschakelen.
● Recirculatiesysteem 4 inscha‐
kelen.
● Draaiknop voor temperatuur in laagste stand zetten.

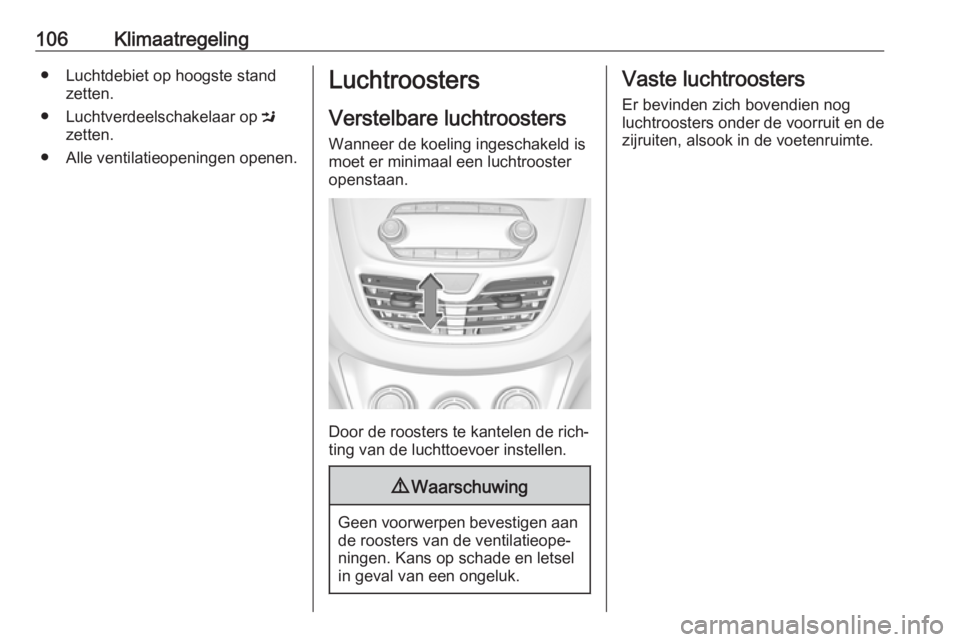

106Klimaatregeling● Luchtdebiet op hoogste standzetten.
● Luchtverdeelschakelaar op M
zetten.
● Alle ventilatieopeningen openen.Luchtroosters
Verstelbare luchtroosters
Wanneer de koeling ingeschakeld is moet er minimaal een luchtroosteropenstaan.
Door de roosters te kantelen de rich‐
ting van de luchttoevoer instellen.
9 Waarschuwing
Geen voorwerpen bevestigen aan
de roosters van de ventilatieope‐
ningen. Kans op schade en letsel
in geval van een ongeluk.
Vaste luchtroosters
Er bevinden zich bovendien nog
luchtroosters onder de voorruit en de
zijruiten, alsook in de voetenruimte.

Klimaatregeling107Onderhoud
Luchtinlaat
De luchtinlaat naar de motorruimte
onder aan de voorkant van de voorruit
moet voor voldoende luchttoevoer
vrijgehouden worden. Bladeren, vuil
of sneeuw verwijderen.
Pollenfilter Het microfilter ontdoet de binnenko‐
mende buitenlucht van stof, roet,
stuifmeel en sporen.
Het filter moet worden vervangen
tijdens het periodiek onderhoud.
Voorzichtig
Wanneer veel op stoffige en op
onverharde wegen en in gebieden
met zware luchtvervuiling wordt
gereden, moet het luchtfilter in het
interieur vaker worden vervangen.
Het filter werkt minder efficiënt en
de ademhaling wordt sterk getrof‐
fen.
Airconditioning regelmatig
aanzetten
Om te zorgen dat het systeem goed
blijft werken, moet de koeling
eenmaal per maand, ongeacht de
weersgesteldheid of het seizoen,
enkele minuten worden ingescha‐
keld. Bij te lage buitentemperaturen kan de koeling niet worden ingescha‐ keld.
Service
Om de koeling optimaal te laten
werken, is het raadzaam het klimaat‐
regelsysteem jaarlijks te laten contro‐ leren, te beginnen drie jaar na afleve‐
ring van de nieuwe auto, te weten:
● functie- en druktest
● werking van de verwarming
● lektest
● controle van de aandrijfriemen
● afvoer van condensor en verdamper reinigen
● prestatietest
Let op
Koelmiddel R-134a bevat gefluori‐
deerde broeikasgassen.

108Rijden en bedieningRijden en bedieningRijtips......................................... 108
Controle over de auto ..............108
Sturen ...................................... 109
Starten en bediening .................109
Nieuwe auto inrijden ................109
Contactslotstanden ..................109
Vertraagde uitschakeling stroom .................................... 110
Motor starten ........................... 110
Uitrol-brandstofafsluiter ...........111
Stop/Start-systeem ..................111
Parkeren .................................. 114
Uitlaatgassen ............................. 115
Katalysator .............................. 115
Handgeschakelde versnellings‐
bak ............................................. 115
Geautomatiseerde versnellings‐ bak ............................................. 116
Versnellingsbakdisplay ............116
Motor starten ........................... 116
Keuzehendel ........................... 117
Handgeschakelde modus ........118
Elektronische rijprogramma's ..119
Storing ..................................... 119Remmen.................................... 119
Antiblokkeersysteem ...............119
Handrem .................................. 120
Remassistentie ........................120
Hellingrem ............................... 120
Rijregelsystemen .......................121
Traction Control .......................121
Elektronische stabiliteitsregeling (ESC) ...................................... 122
Stadsmodus ............................ 123
Bestuurdersondersteuningssys‐
temen ......................................... 124
Cruise control .......................... 124
Snelheidsbegrenzer ................126
Parkeerhulp ............................. 127
Lane Departure Warning .........128
Brandstof ................................... 130
Brandstof voor benzinemotoren .....................130
Brandstof voor rijden op LPG ..131
Tanken .................................... 133
Brandstofverbruik - CO 2-uitstoot
........................... 136Rijtips
Controle over de autoNooit met afgezette motor rijden
In deze toestand werken veel syste‐
men niet (bijv. rembekrachtiging,
stuurbekrachtiging). Als u op deze
manier rijdt, brengt u uzelf en anderen
in gevaar.
Alle systemen werken tijdens een
Autostop.
Stop-startsysteem 3 111.
Stationair aanjagen
Als het nodig is om de accu op te
laden wegens een probleem met de
accu, moet het vermogen van de
dynamo worden vergroot. Dit kan
door stationair aanjagen, wat moge‐
lijk hoorbaar is.
Er verschijnt een bericht op het Driver Information Center.
Pedalen
Om de pedalen ongehinderd te
kunnen bedienen geen matten onder
de pedalen leggen.
