OPEL KARL 2017.5 Gebruikershandleiding (in Dutch)

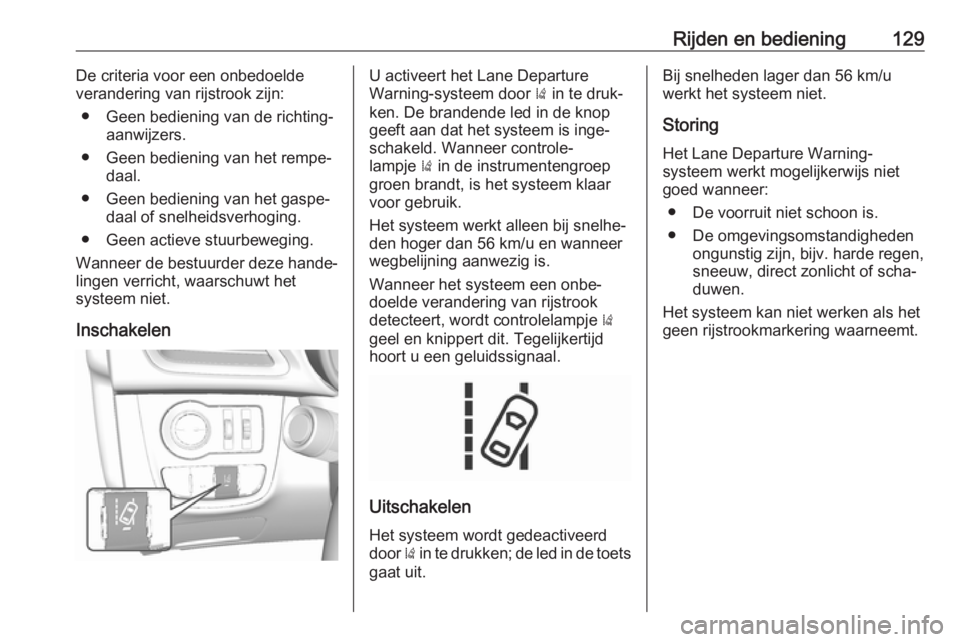

Rijden en bediening129De criteria voor een onbedoelde
verandering van rijstrook zijn:
● Geen bediening van de richting‐ aanwijzers.
● Geen bediening van het rempe‐ daal.
● Geen bediening van het gaspe‐ daal of snelheidsverhoging.
● Geen actieve stuurbeweging.
Wanneer de bestuurder deze hande‐
lingen verricht, waarschuwt het
systeem niet.
InschakelenU activeert het Lane Departure
Warning-systeem door ) in te druk‐
ken. De brandende led in de knop
geeft aan dat het systeem is inge‐
schakeld. Wanneer controle‐
lampje ) in de instrumentengroep
groen brandt, is het systeem klaar
voor gebruik.
Het systeem werkt alleen bij snelhe‐
den hoger dan 56 km/u en wanneer
wegbelijning aanwezig is.
Wanneer het systeem een onbe‐
doelde verandering van rijstrook
detecteert, wordt controlelampje )
geel en knippert dit. Tegelijkertijd
hoort u een geluidssignaal.
Uitschakelen
Het systeem wordt gedeactiveerd
door ) in te drukken; de led in de toets
gaat uit.
Bij snelheden lager dan 56 km/u
werkt het systeem niet.
Storing
Het Lane Departure Warning-
systeem werkt mogelijkerwijs niet
goed wanneer:
● De voorruit niet schoon is.
● De omgevingsomstandigheden ongunstig zijn, bijv. harde regen,
sneeuw, direct zonlicht of scha‐
duwen.
Het systeem kan niet werken als het
geen rijstrookmarkering waarneemt.

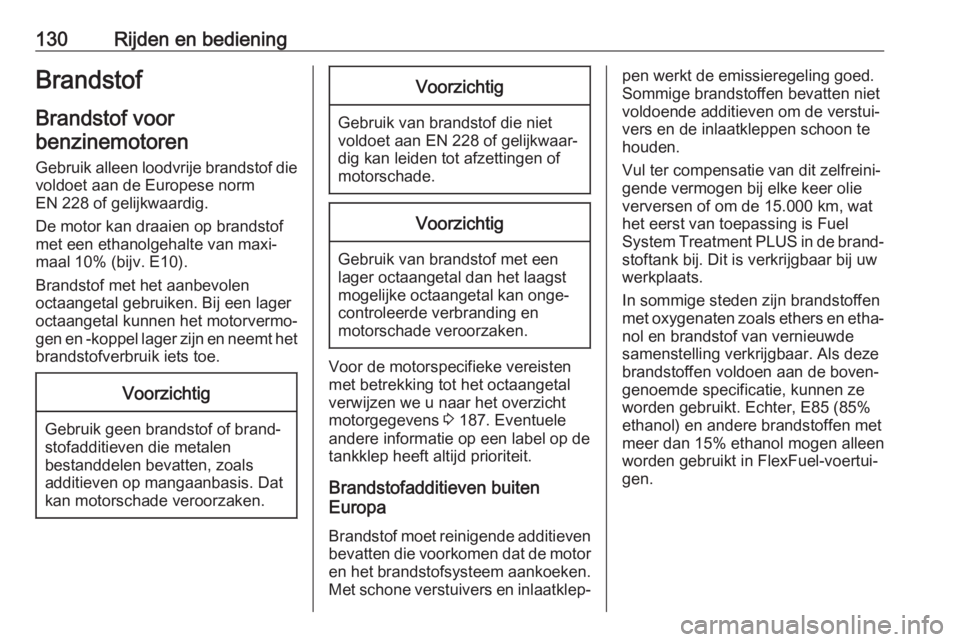

130Rijden en bedieningBrandstof
Brandstof voor benzinemotoren
Gebruik alleen loodvrije brandstof dievoldoet aan de Europese norm
EN 228 of gelijkwaardig.
De motor kan draaien op brandstof
met een ethanolgehalte van maxi‐
maal 10% (bijv. E10).
Brandstof met het aanbevolen
octaangetal gebruiken. Bij een lager
octaangetal kunnen het motorvermo‐
gen en -koppel lager zijn en neemt het
brandstofverbruik iets toe.Voorzichtig
Gebruik geen brandstof of brand‐
stofadditieven die metalen
bestanddelen bevatten, zoals
additieven op mangaanbasis. Dat
kan motorschade veroorzaken.
Voorzichtig
Gebruik van brandstof die niet
voldoet aan EN 228 of gelijkwaar‐ dig kan leiden tot afzettingen of
motorschade.
Voorzichtig
Gebruik van brandstof met een
lager octaangetal dan het laagst
mogelijke octaangetal kan onge‐
controleerde verbranding en
motorschade veroorzaken.
Voor de motorspecifieke vereisten
met betrekking tot het octaangetal
verwijzen we u naar het overzicht
motorgegevens 3 187. Eventuele
andere informatie op een label op de
tankklep heeft altijd prioriteit.
Brandstofadditieven buiten
Europa
Brandstof moet reinigende additieven
bevatten die voorkomen dat de motor en het brandstofsysteem aankoeken.
Met schone verstuivers en inlaatklep‐
pen werkt de emissieregeling goed.
Sommige brandstoffen bevatten niet
voldoende additieven om de verstui‐
vers en de inlaatkleppen schoon te
houden.
Vul ter compensatie van dit zelfreini‐
gende vermogen bij elke keer olie
verversen of om de 15.000 km, wat
het eerst van toepassing is Fuel
System Treatment PLUS in de brand‐ stoftank bij. Dit is verkrijgbaar bij uw
werkplaats.
In sommige steden zijn brandstoffen met oxygenaten zoals ethers en etha‐ nol en brandstof van vernieuwde
samenstelling verkrijgbaar. Als deze
brandstoffen voldoen aan de boven‐
genoemde specificatie, kunnen ze
worden gebruikt. Echter, E85 (85%
ethanol) en andere brandstoffen met
meer dan 15% ethanol mogen alleen
worden gebruikt in FlexFuel-voertui‐
gen.

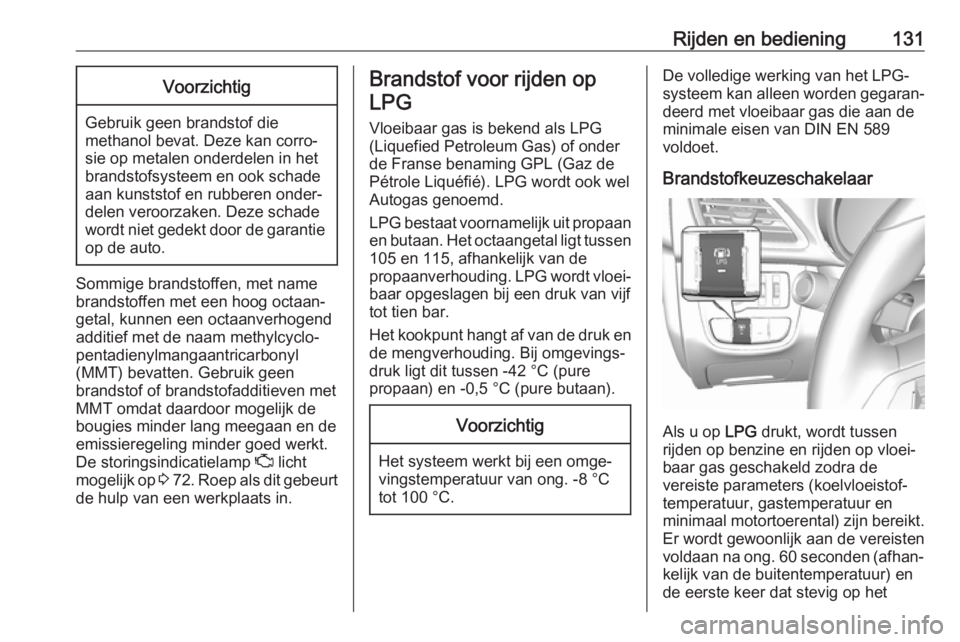

Rijden en bediening131Voorzichtig
Gebruik geen brandstof die
methanol bevat. Deze kan corro‐
sie op metalen onderdelen in het
brandstofsysteem en ook schade
aan kunststof en rubberen onder‐ delen veroorzaken. Deze schade
wordt niet gedekt door de garantie op de auto.
Sommige brandstoffen, met name
brandstoffen met een hoog octaan‐
getal, kunnen een octaanverhogend
additief met de naam methylcyclo‐ pentadienylmangaantricarbonyl
(MMT) bevatten. Gebruik geen
brandstof of brandstofadditieven met
MMT omdat daardoor mogelijk de
bougies minder lang meegaan en de
emissieregeling minder goed werkt.
De storingsindicatielamp Z licht
mogelijk op 3 72 . Roep als dit gebeurt
de hulp van een werkplaats in.
Brandstof voor rijden op
LPG
Vloeibaar gas is bekend als LPG
(Liquefied Petroleum Gas) of onder
de Franse benaming GPL (Gaz de
Pétrole Liquéfié). LPG wordt ook wel
Autogas genoemd.
LPG bestaat voornamelijk uit propaan
en butaan. Het octaangetal ligt tussen 105 en 115, afhankelijk van de
propaanverhouding. LPG wordt vloei‐ baar opgeslagen bij een druk van vijf
tot tien bar.
Het kookpunt hangt af van de druk en
de mengverhouding. Bij omgevings‐
druk ligt dit tussen -42 °C (pure
propaan) en -0,5 °C (pure butaan).Voorzichtig
Het systeem werkt bij een omge‐
vingstemperatuur van ong. -8 °C
tot 100 °C.
De volledige werking van het LPG-
systeem kan alleen worden gegaran‐ deerd met vloeibaar gas die aan de
minimale eisen van DIN EN 589
voldoet.
Brandstofkeuzeschakelaar
Als u op LPG drukt, wordt tussen
rijden op benzine en rijden op vloei‐
baar gas geschakeld zodra de
vereiste parameters (koelvloeistof‐
temperatuur, gastemperatuur en
minimaal motortoerental) zijn bereikt.
Er wordt gewoonlijk aan de vereisten
voldaan na ong. 60 seconden (afhan‐ kelijk van de buitentemperatuur) en
de eerste keer dat stevig op het

132Rijden en bedieninggaspedaal wordt gedrukt. De led-status toont de huidige werkingsmo‐
dus.Led uit:rijden op benzineLed
knippert:voorwaarden voor over‐
schakelen op rijden op
LPG controleren. Licht
op als aan de voorwaar‐
den voldaan is.Led aan:rijden op LPGLed knip‐
pert vijf
keer en
dooft:LPG-tank is leeg of
storing in LPG-systeem.
Er verschijnt een bericht
op het Driver Information Center.
Als de brandstoftank leeg is, start de
motor niet.
De geselecteerde brandstofmodus
wordt opgeslagen en bij de volgende
contactcyclus opnieuw geactiveerd als er aan de voorwaarden voldaan is.
Zodra de LPG-tanks leeg zijn, wordt
tot aan het uitschakelen van de
ontsteking automatisch op benzine
overgeschakeld.
Bij het automatisch omschakelen van rijden op benzine op gas of omge‐
keerd werkt de motor wellicht even
niet.
De benzinetank om de zes maanden
leegrijden totdat controlelampje Y
oplicht en dan opnieuw tanken. Zo blijft de brandstofkwaliteit op peil en
rijdt het systeem goed op benzine.
De auto regelmatig voltanken om corrosie in de tank tegen te gaan.
Storingen en oplossingen
Loop de volgende punten na als over‐ schakelen op gas niet mogelijk is:
● Is er voldoende LPG aanwezig?
● Is er voldoende benzine om te starten?
Bij extreme temperaturen in combi‐
natie met de gassamenstelling duurt
het wellicht langer voordat het
systeem van benzine op gas over‐
schakelt.
In extreme situaties kan het systeem ook weer terugschakelen naar
benzine als niet aan de minimumver‐eisten is voldaan. Als dat het geval is,
kunt u wellicht weer overschakelen
naar rijden op LPG.
Bij alle andere storingen de hulp van
een werkplaats inroepen.Voorzichtig
Reparaties en bijstellingen mogen alleen door getrainde specialisten
worden uitgevoerd om de veilig‐
heid en garantie op het LPG-
systeem te handhaven.
LPG heeft een specifieke geur gekre‐
gen om eventuele lekken eenvoudig
te kunnen opsporen.
9 Waarschuwing
Als u gas in de auto of in de onmid‐
dellijke omgeving ruikt, schakel
dan onmiddellijk naar benzinemo‐
dus. Niet roken. Geen open vlam‐ men of ontstekingsbronnen.
Start de motor niet als u gas blijft
ruiken. Oorzaak van de storing
onmiddellijk door een werkplaats
laten verhelpen.

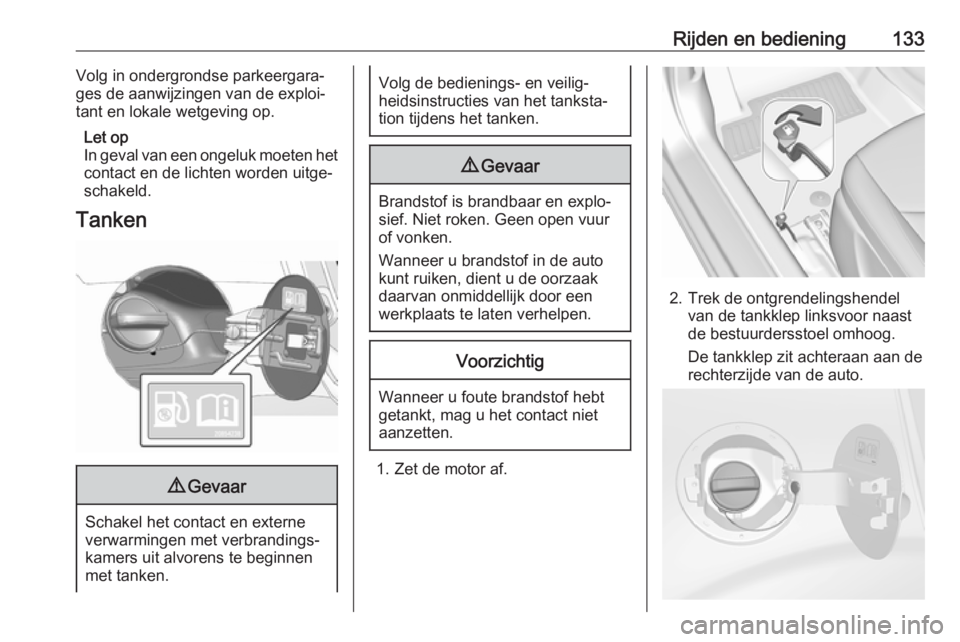

Rijden en bediening133Volg in ondergrondse parkeergara‐
ges de aanwijzingen van de exploi‐ tant en lokale wetgeving op.
Let op
In geval van een ongeluk moeten het contact en de lichten worden uitge‐schakeld.
Tanken9 Gevaar
Schakel het contact en externe
verwarmingen met verbrandings‐ kamers uit alvorens te beginnenmet tanken.
Volg de bedienings- en veilig‐
heidsinstructies van het tanksta‐
tion tijdens het tanken.9 Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak
daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
1. Zet de motor af.
2. Trek de ontgrendelingshendel van de tankklep linksvoor naast
de bestuurdersstoel omhoog.
De tankklep zit achteraan aan de
rechterzijde van de auto.

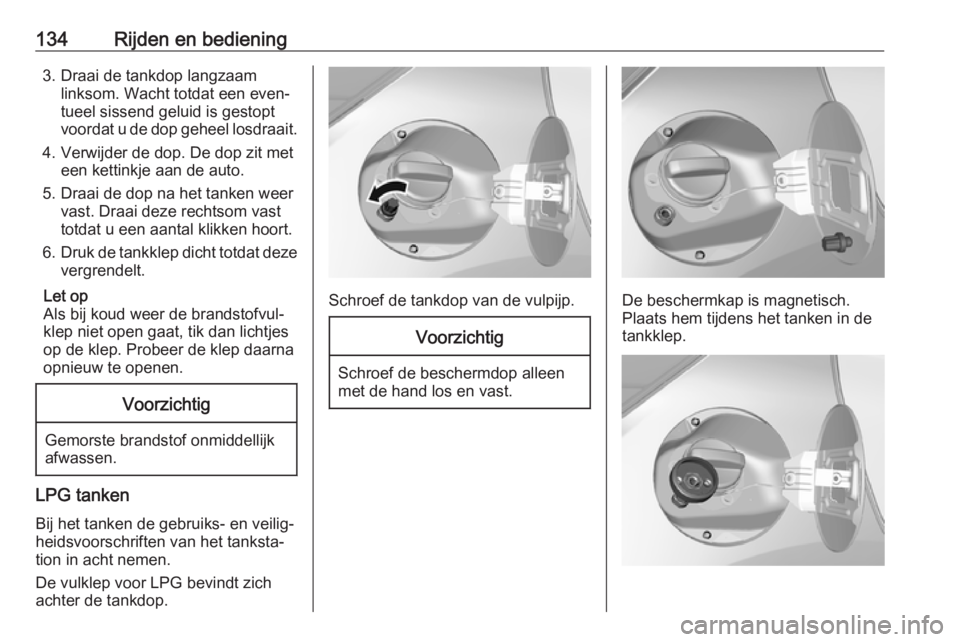

134Rijden en bediening3. Draai de tankdop langzaamlinksom. Wacht totdat een even‐
tueel sissend geluid is gestopt
voordat u de dop geheel losdraait.
4. Verwijder de dop. De dop zit met een kettinkje aan de auto.
5. Draai de dop na het tanken weer vast. Draai deze rechtsom vast
totdat u een aantal klikken hoort.
6. Druk de tankklep dicht totdat deze
vergrendelt.
Let op
Als bij koud weer de brandstofvul‐
klep niet open gaat, tik dan lichtjes
op de klep. Probeer de klep daarna
opnieuw te openen.Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor LPG bevindt zich
achter de tankdop.
Schroef de tankdop van de vulpijp.
Voorzichtig
Schroef de beschermdop alleen
met de hand los en vast.
De beschermkap is magnetisch.
Plaats hem tijdens het tanken in de
tankklep.

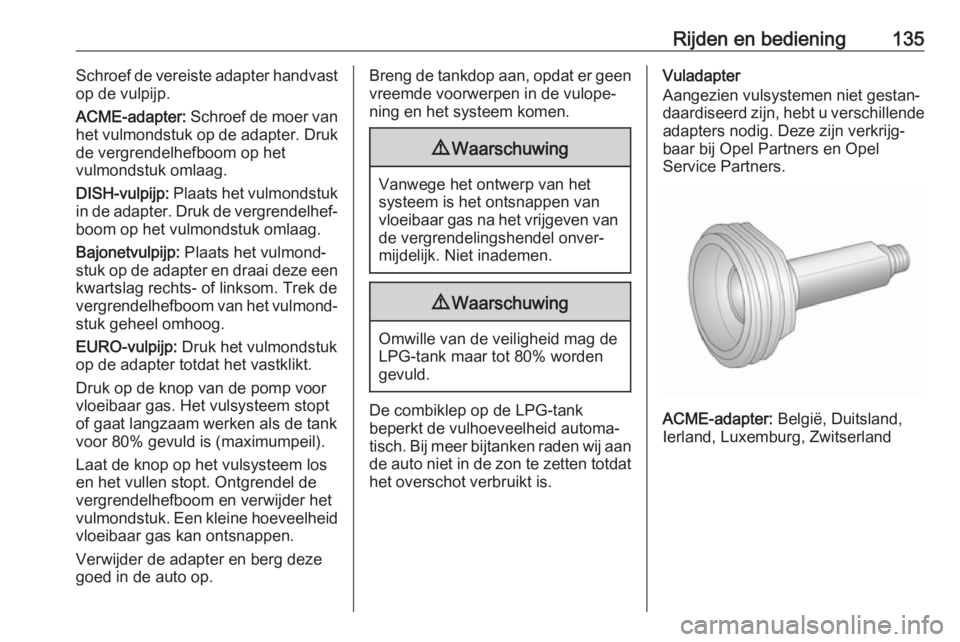

Rijden en bediening135Schroef de vereiste adapter handvast
op de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk de vergrendelhefboom op het
vulmondstuk omlaag.
DISH-vulpijp: Plaats het vulmondstuk
in de adapter. Druk de vergrendelhef‐
boom op het vulmondstuk omlaag.
Bajonetvulpijp: Plaats het vulmond‐
stuk op de adapter en draai deze een kwartslag rechts- of linksom. Trek de
vergrendelhefboom van het vulmond‐
stuk geheel omhoog.
EURO-vulpijp: Druk het vulmondstuk
op de adapter totdat het vastklikt.
Druk op de knop van de pomp voor
vloeibaar gas. Het vulsysteem stopt
of gaat langzaam werken als de tank
voor 80% gevuld is (maximumpeil).
Laat de knop op het vulsysteem los
en het vullen stopt. Ontgrendel de
vergrendelhefboom en verwijder het
vulmondstuk. Een kleine hoeveelheid vloeibaar gas kan ontsnappen.
Verwijder de adapter en berg deze
goed in de auto op.Breng de tankdop aan, opdat er geen vreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het
systeem is het ontsnappen van
vloeibaar gas na het vrijgeven van de vergrendelingshendel onver‐
mijdelijk. Niet inademen.
9 Waarschuwing
Omwille van de veiligheid mag de
LPG-tank maar tot 80% worden
gevuld.
De combiklep op de LPG-tank
beperkt de vulhoeveelheid automa‐
tisch. Bij meer bijtanken raden wij aan
de auto niet in de zon te zetten totdat het overschot verbruikt is.
Vuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende adapters nodig. Deze zijn verkrijg‐
baar bij Opel Partners en Opel
Service Partners.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland

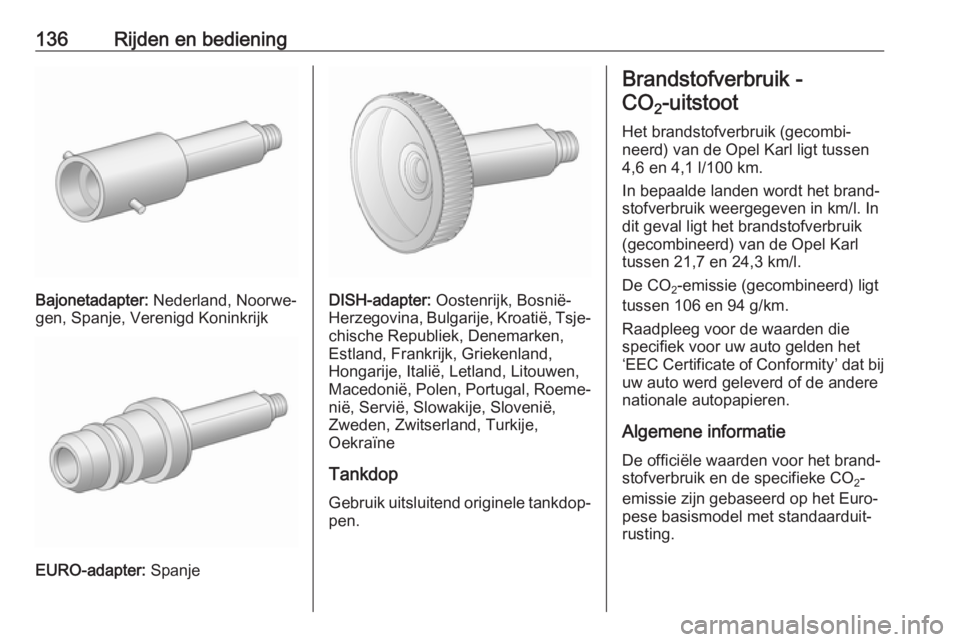

136Rijden en bediening
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje
DISH-adapter: Oostenrijk, Bosnië-
Herzegovina, Bulgarije, Kroatië, Tsje‐
chische Republiek, Denemarken,
Estland, Frankrijk, Griekenland,
Hongarije, Italië, Letland, Litouwen,
Macedonië, Polen, Portugal, Roeme‐
nië, Servië, Slowakije, Slovenië,
Zweden, Zwitserland, Turkije,
Oekraïne
Tankdop Gebruik uitsluitend originele tankdop‐pen.
Brandstofverbruik -
CO 2-uitstoot
Het brandstofverbruik (gecombi‐
neerd) van de Opel Karl ligt tussen
4,6 en 4,1 l/100 km.
In bepaalde landen wordt het brand‐ stofverbruik weergegeven in km/l. In
dit geval ligt het brandstofverbruik
(gecombineerd) van de Opel Karl
tussen 21,7 en 24,3 km/l.
De CO 2-emissie (gecombineerd) ligt
tussen 106 en 94 g/km.
Raadpleeg voor de waarden die
specifiek voor uw auto gelden het
‘EEC Certificate of Conformity’ dat bij
uw auto werd geleverd of de andere
nationale autopapieren.
Algemene informatie
De officiële waarden voor het brand‐
stofverbruik en de specifieke CO 2-
emissie zijn gebaseerd op het Euro‐
pese basismodel met standaarduit‐
rusting.

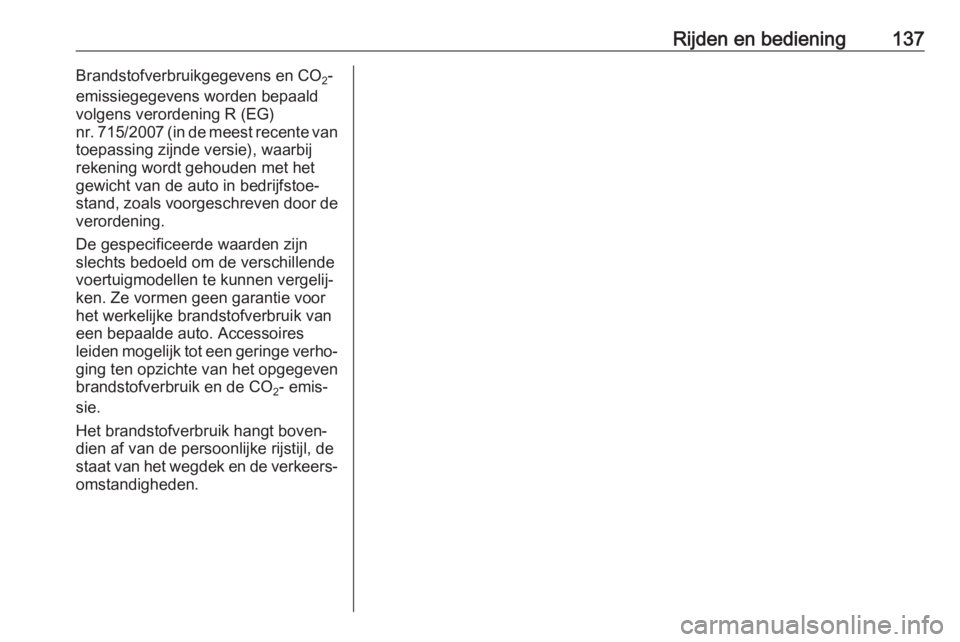

Rijden en bediening137Brandstofverbruikgegevens en CO2-
emissiegegevens worden bepaald
volgens verordening R (EG)
nr. 715/2007 (in de meest recente van toepassing zijnde versie), waarbij
rekening wordt gehouden met het
gewicht van de auto in bedrijfstoe‐
stand, zoals voorgeschreven door de
verordening.
De gespecificeerde waarden zijn
slechts bedoeld om de verschillende
voertuigmodellen te kunnen vergelij‐
ken. Ze vormen geen garantie voor
het werkelijke brandstofverbruik van
een bepaalde auto. Accessoires
leiden mogelijk tot een geringe verho‐ ging ten opzichte van het opgegeven
brandstofverbruik en de CO 2- emis‐
sie.
Het brandstofverbruik hangt boven‐
dien af van de persoonlijke rijstijl, de
staat van het wegdek en de verkeers‐ omstandigheden.

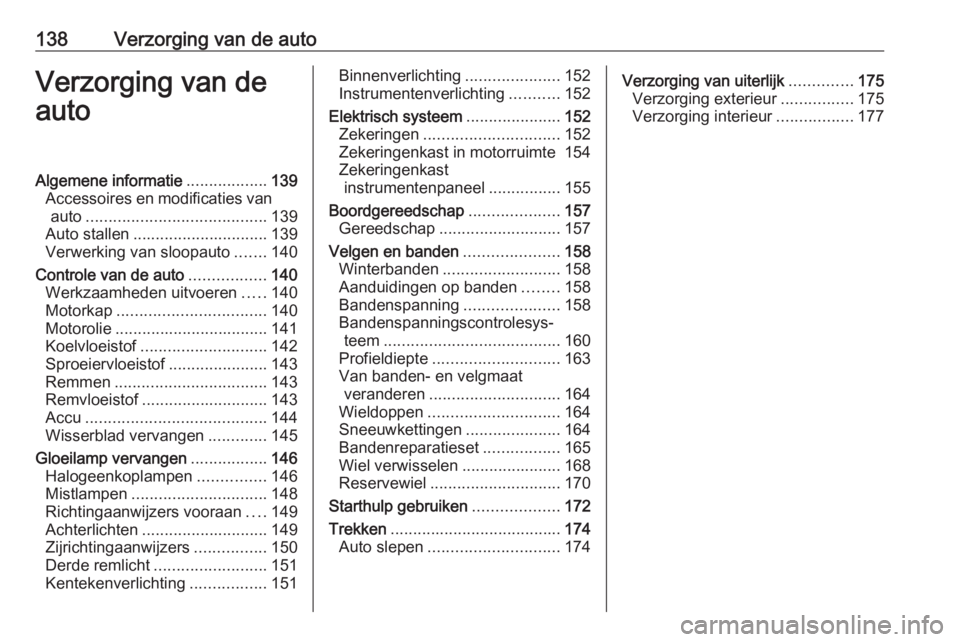

138Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................139
Accessoires en modificaties van auto ........................................ 139
Auto stallen .............................. 139
Verwerking van sloopauto .......140
Controle van de auto .................140
Werkzaamheden uitvoeren .....140
Motorkap ................................. 140
Motorolie .................................. 141
Koelvloeistof ............................ 142
Sproeiervloeistof ......................143
Remmen .................................. 143
Remvloeistof ............................ 143
Accu ........................................ 144
Wisserblad vervangen .............145
Gloeilamp vervangen .................146
Halogeenkoplampen ...............146
Mistlampen .............................. 148
Richtingaanwijzers vooraan ....149
Achterlichten ............................ 149
Zijrichtingaanwijzers ................150
Derde remlicht ......................... 151
Kentekenverlichting .................151Binnenverlichting .....................152
Instrumentenverlichting ...........152
Elektrisch systeem .....................152
Zekeringen .............................. 152
Zekeringenkast in motorruimte 154
Zekeringenkast instrumentenpaneel ................155
Boordgereedschap ....................157
Gereedschap ........................... 157
Velgen en banden .....................158
Winterbanden .......................... 158
Aanduidingen op banden ........158
Bandenspanning .....................158
Bandenspanningscontrolesys‐ teem ....................................... 160
Profieldiepte ............................ 163
Van banden- en velgmaat veranderen ............................. 164
Wieldoppen ............................. 164
Sneeuwkettingen .....................164
Bandenreparatieset .................165
Wiel verwisselen ......................168
Reservewiel ............................. 170
Starthulp gebruiken ...................172
Trekken ...................................... 174
Auto slepen ............................. 174Verzorging van uiterlijk ..............175
Verzorging exterieur ................175
Verzorging interieur .................177
