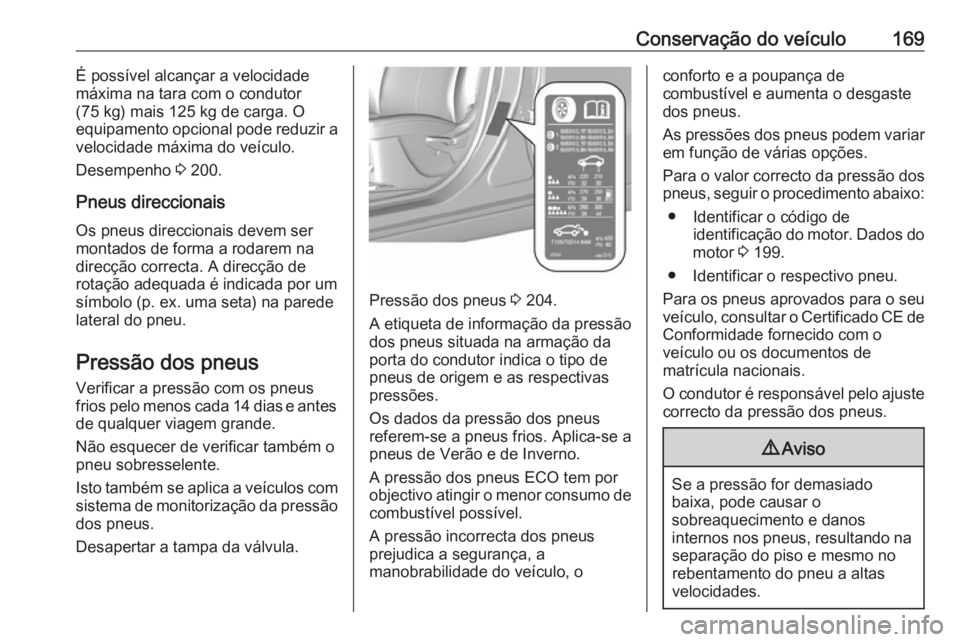

Conservação do veículo169É possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 200.
Pneus direccionais
Os pneus direccionais devem ser
montados de forma a rodarem na
direcção correcta. A direcção de
rotação adequada é indicada por um
símbolo (p. ex. uma seta) na parede
lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande.
Não esquecer de verificar também o
pneu sobresselente.
Isto também se aplica a veículos com sistema de monitorização da pressão
dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 204.
A etiqueta de informação da pressão
dos pneus situada na armação da
porta do condutor indica o tipo de
pneus de origem e as respectivas
pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste dos pneus.
As pressões dos pneus podem variar em função de várias opções.
Para o valor correcto da pressão dos pneus, seguir o procedimento abaixo:
● Identificar o código de identificação do motor. Dados do
motor 3 199.
● Identificar o respectivo pneu.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.

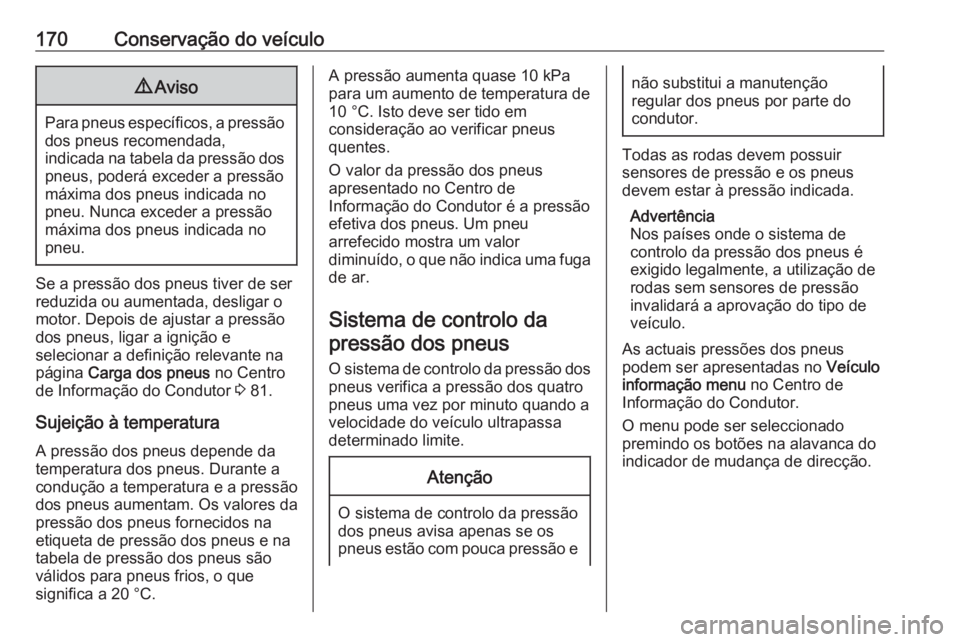

170Conservação do veículo9Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor. Depois de ajustar a pressão
dos pneus, ligar a ignição e
selecionar a definição relevante na
página Carga dos pneus no Centro
de Informação do Condutor 3 81.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de
10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.
Sistema de controlo da pressão dos pneus
O sistema de controlo da pressão dos pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e
não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As actuais pressões dos pneus
podem ser apresentadas no Veículo
informação menu no Centro de
Informação do Condutor.
O menu pode ser seleccionado
premindo os botões na alavanca do
indicador de mudança de direcção.

Conservação do veículo171

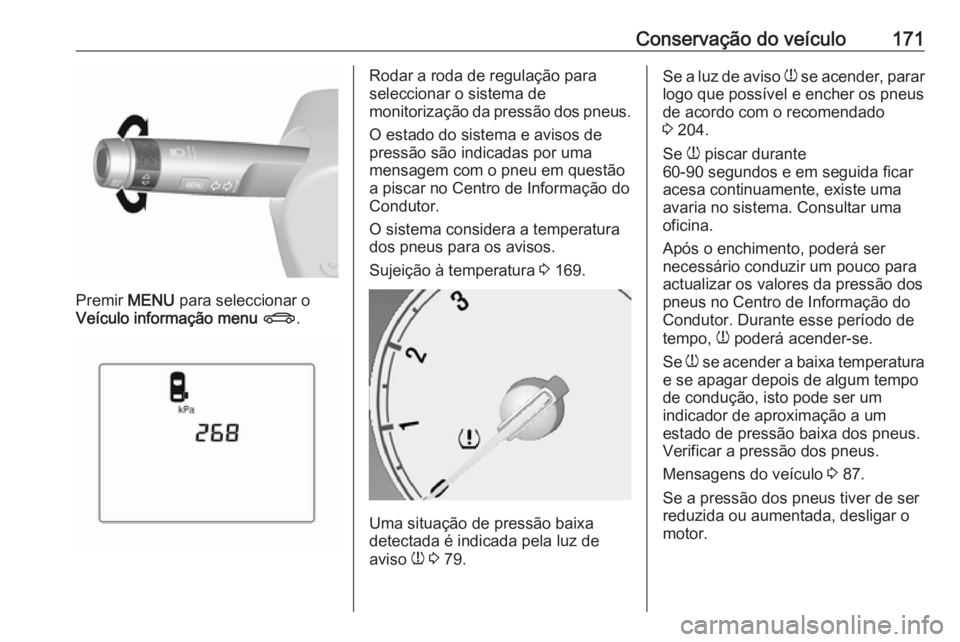

Premir MENU para seleccionar o
Veículo informação menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e avisos de
pressão são indicadas por uma
mensagem com o pneu em questão
a piscar no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 169.
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 79.
Se a luz de aviso
w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 204.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de aproximação a um
estado de pressão baixa dos pneus.
Verificar a pressão dos pneus.
Mensagens do veículo 3 87.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.

172Conservação do veículoApenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de controlo da
pressão dos pneus não está
operacional para estes pneus. O
indicador de controlo w acende. Para
os outros três pneus, o sistema
mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir onúcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.

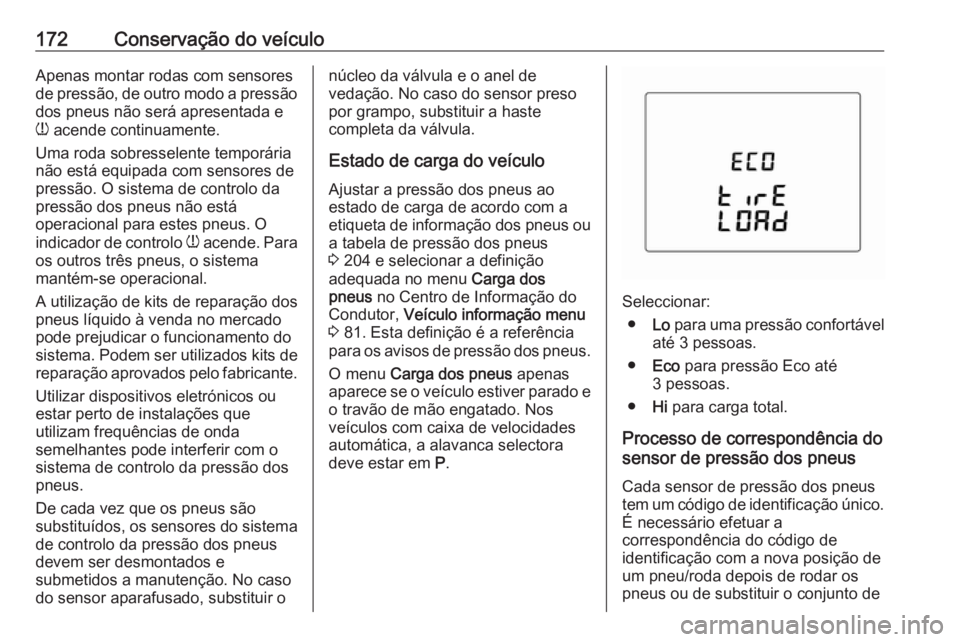

Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 204 e selecionar a definição
adequada no menu Carga dos
pneus no Centro de Informação do
Condutor, Veículo informação menu
3 81. Esta definição é a referência
para os avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado. Nos
veículos com caixa de velocidades
automática, a alavanca selectora
deve estar em P.
Seleccionar:
● Lo para uma pressão confortável
até 3 pessoas.
● Eco para pressão Eco até
3 pessoas.
● Hi para carga total.
Processo de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneus
tem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com a nova posição de
um pneu/roda depois de rodar os
pneus ou de substituir o conjunto de

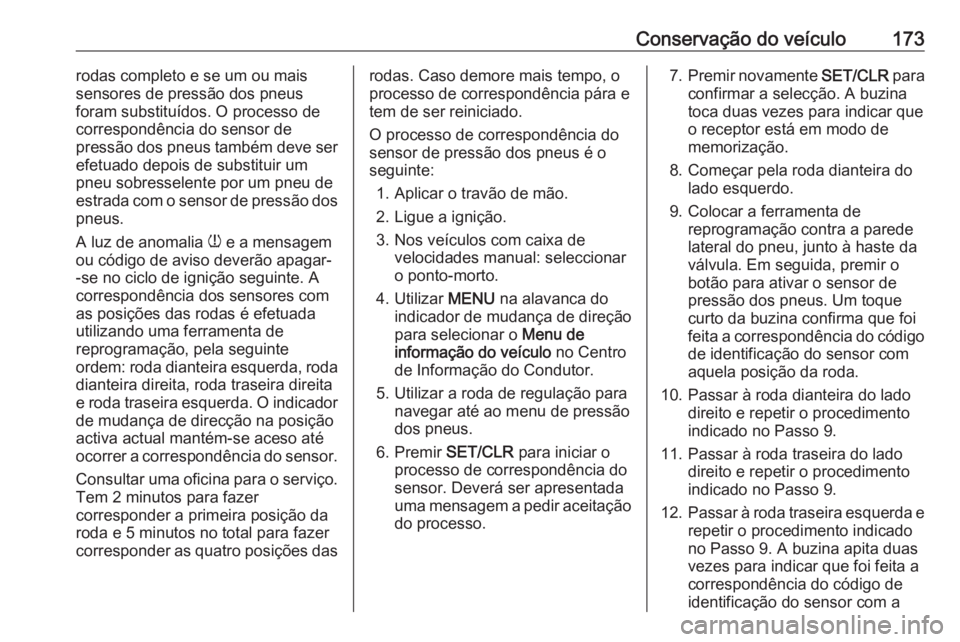

Conservação do veículo173rodas completo e se um ou mais
sensores de pressão dos pneus
foram substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser
efetuado depois de substituir um
pneu sobresselente por um pneu de
estrada com o sensor de pressão dos pneus.
A luz de anomalia w e a mensagem
ou código de aviso deverão apagar-
-se no ciclo de ignição seguinte. A
correspondência dos sensores com
as posições das rodas é efetuada
utilizando uma ferramenta de
reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda
dianteira direita, roda traseira direita
e roda traseira esquerda. O indicador
de mudança de direcção na posição
activa actual mantém-se aceso até ocorrer a correspondência do sensor.
Consultar uma oficina para o serviço. Tem 2 minutos para fazer
corresponder a primeira posição da
roda e 5 minutos no total para fazer
corresponder as quatro posições dasrodas. Caso demore mais tempo, o
processo de correspondência pára e
tem de ser reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades manual: seleccionar
o ponto-morto.
4. Utilizar MENU na alavanca do
indicador de mudança de direção
para selecionar o Menu de
informação do veículo no Centro
de Informação do Condutor.
5. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
6. Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá ser apresentada
uma mensagem a pedir aceitação do processo.7. Premir novamente SET/CLR para
confirmar a selecção. A buzina
toca duas vezes para indicar que
o receptor está em modo de
memorização.
8. Começar pela roda dianteira do lado esquerdo.
9. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de
pressão dos pneus. Um toque
curto da buzina confirma que foi
feita a correspondência do código
de identificação do sensor com
aquela posição da roda.
10. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 9.
11. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 9.
12. Passar à roda traseira esquerda e
repetir o procedimento indicado
no Passo 9. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com a

174Conservação do veículoroda traseira esquerda e que o
processo de correspondência dos
sensores de pressão dos pneus já não está ativo.
13. Desligar a ignição.
14. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de
informação dos pneus.
15. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 81.

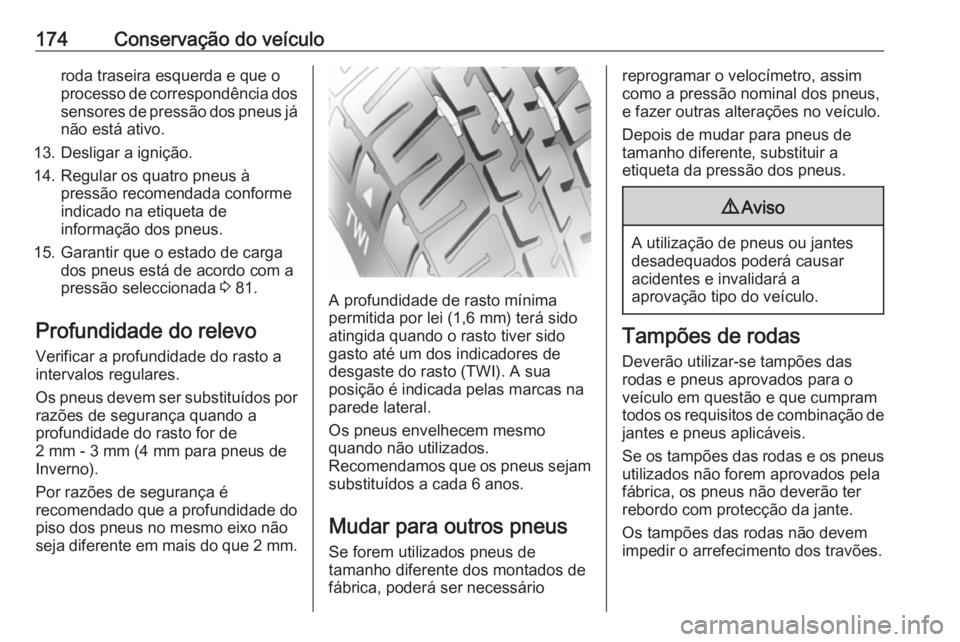

Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo não
seja diferente em mais do que 2 mm.
A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se forem utilizados pneus de
tamanho diferente dos montados de
fábrica, poderá ser necessário
reprogramar o velocímetro, assim
como a pressão nominal dos pneus,
e fazer outras alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões de rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
rebordo com protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.

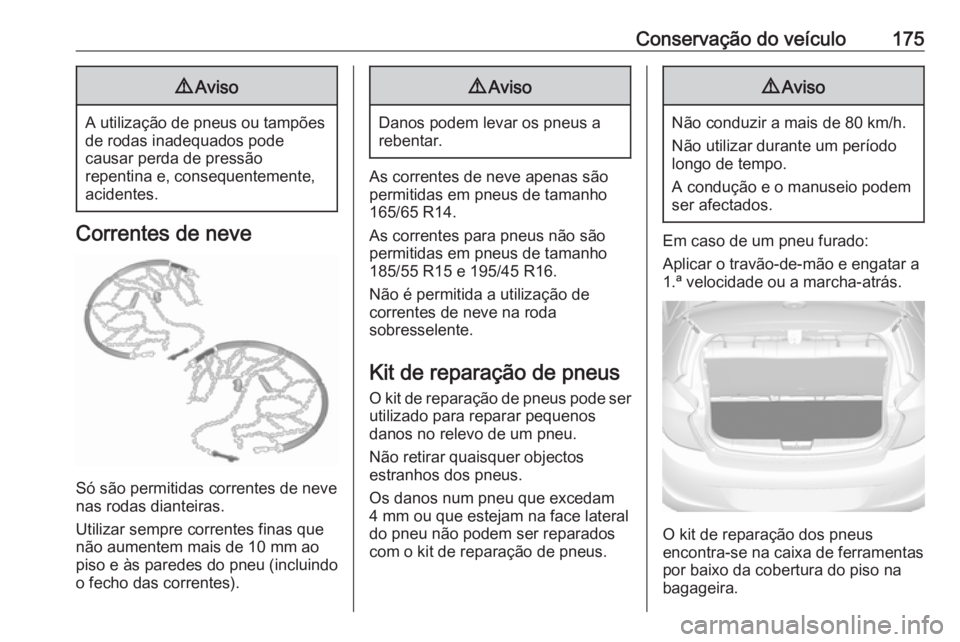

Conservação do veículo1759Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Correntes de neve
Só são permitidas correntes de neve
nas rodas dianteiras.
Utilizar sempre correntes finas que
não aumentem mais de 10 mm ao
piso e às paredes do pneu (incluindo
o fecho das correntes).
9 Aviso
Danos podem levar os pneus a
rebentar.
As correntes de neve apenas são
permitidas em pneus de tamanho
165/65 R14.
As correntes para pneus não são
permitidas em pneus de tamanho
185/55 R15 e 195/45 R16.
Não é permitida a utilização de
correntes de neve na roda
sobresselente.
Kit de reparação de pneus
O kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no relevo de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Os danos num pneu que excedam 4 mm ou que estejam na face lateral
do pneu não podem ser reparados
com o kit de reparação de pneus.
9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado:
Aplicar o travão-de-mão e engatar a
1.ª velocidade ou a marcha-atrás.
O kit de reparação dos pneus
encontra-se na caixa de ferramentas
por baixo da cobertura do piso na
bagageira.

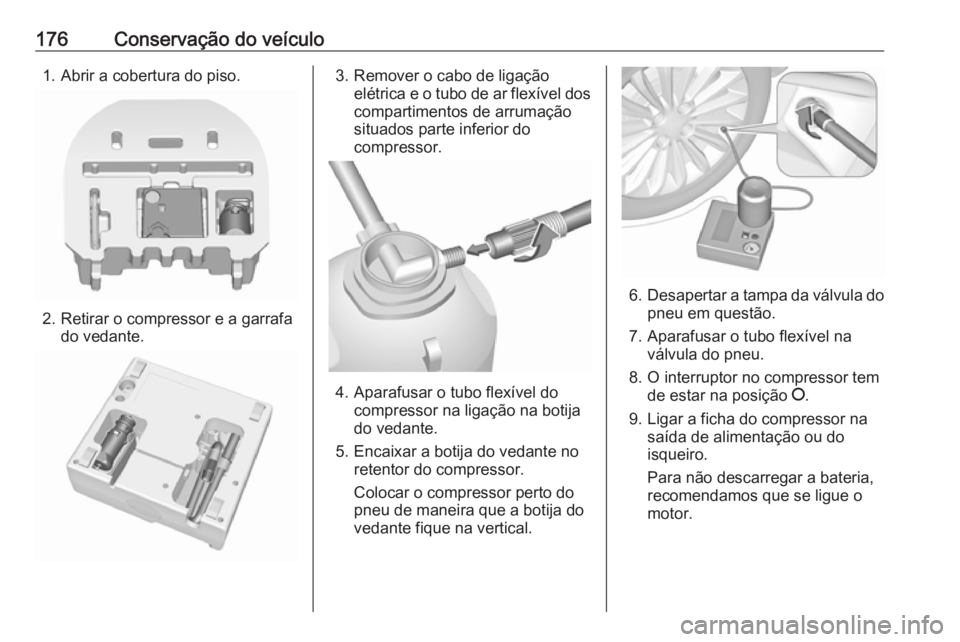

176Conservação do veículo1. Abrir a cobertura do piso.
2. Retirar o compressor e a garrafado vedante.
3. Remover o cabo de ligaçãoelétrica e o tubo de ar flexível dos
compartimentos de arrumação
situados parte inferior do
compressor.
4. Aparafusar o tubo flexível do compressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.

Conservação do veículo177

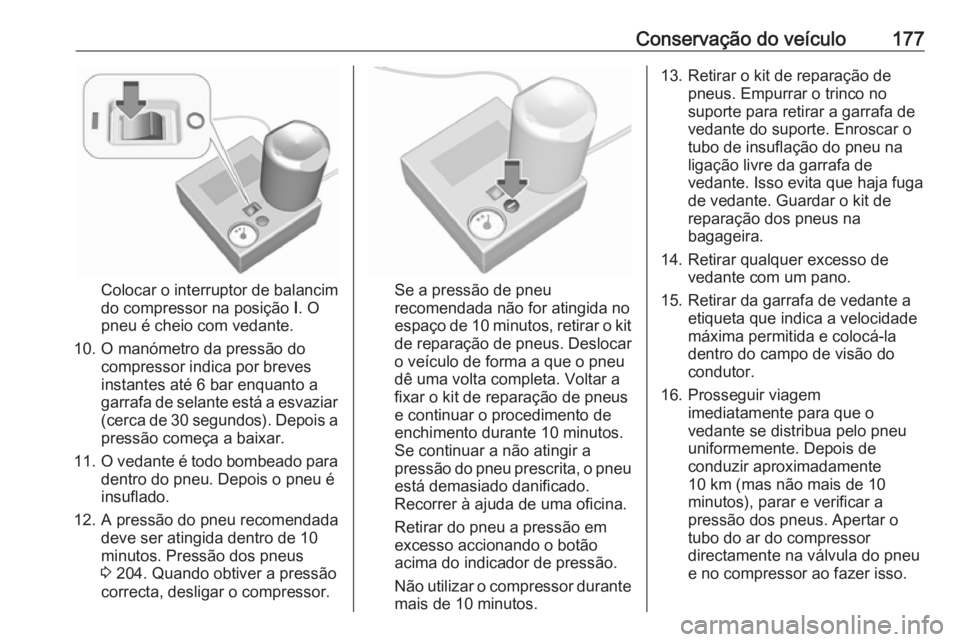

Colocar o interruptor de balancim
do compressor na posição I. O
pneu é cheio com vedante.
10. O manómetro da pressão do compressor indica por brevesinstantes até 6 bar enquanto a
garrafa de selante está a esvaziar
(cerca de 30 segundos). Depois a pressão começa a baixar.
11. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é insuflado.
12. A pressão do pneu recomendada deve ser atingida dentro de 10
minutos. Pressão dos pneus
3 204. Quando obtiver a pressão
correcta, desligar o compressor.Se a pressão de pneu
recomendada não for atingida no
espaço de 10 minutos, retirar o kit de reparação de pneus. Deslocar
o veículo de forma a que o pneu
dê uma volta completa. Voltar a
fixar o kit de reparação de pneus
e continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu está demasiado danificado.
Recorrer à ajuda de uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
13. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu na
ligação livre da garrafa de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
14. Retirar qualquer excesso de vedante com um pano.
15. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
16. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente
10 km (mas não mais de 10
minutos), parar e verificar a
pressão dos pneus. Apertar o
tubo do ar do compressor
directamente na válvula do pneu
e no compressor ao fazer isso.

178Conservação do veículo

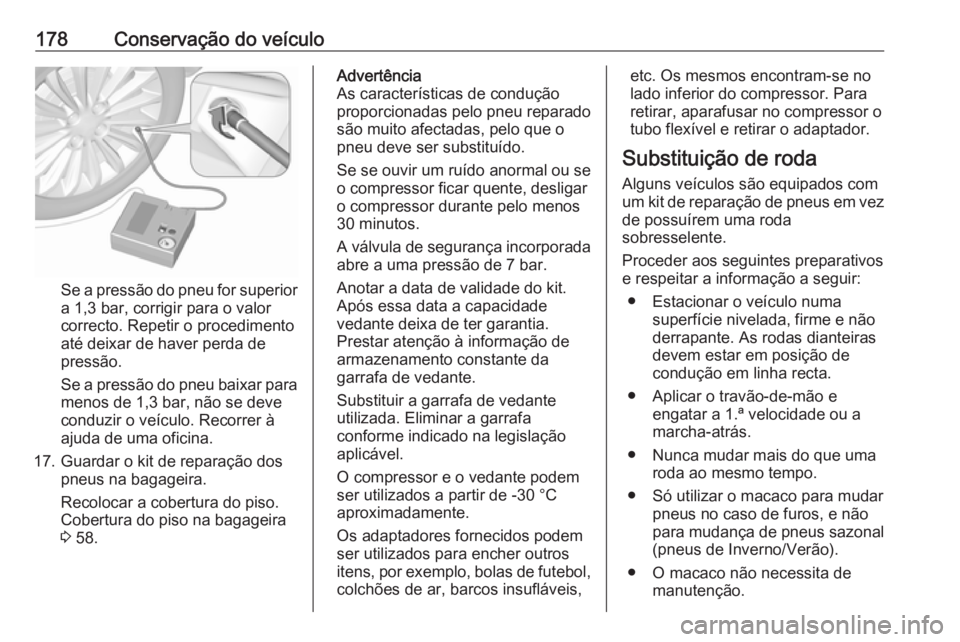

Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
17. Guardar o kit de reparação dos pneus na bagageira.
Recolocar a cobertura do piso.
Cobertura do piso na bagageira
3 58.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, por exemplo, bolas de futebol,
colchões de ar, barcos insufláveis,etc. Os mesmos encontram-se no
lado inferior do compressor. Para
retirar, aparafusar no compressor o
tubo flexível e retirar o adaptador.
Substituição de roda Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão-de-mão e engatar a 1.ª velocidade ou a
marcha-atrás.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
