OPEL KARL 2017.5 Manuel d'utilisation (in French)
Manufacturer: OPEL, Model Year: 2017.5, Model line: KARL, Model: OPEL KARL 2017.5Pages: 217, PDF Size: 5.35 MB
Page 131 of 217

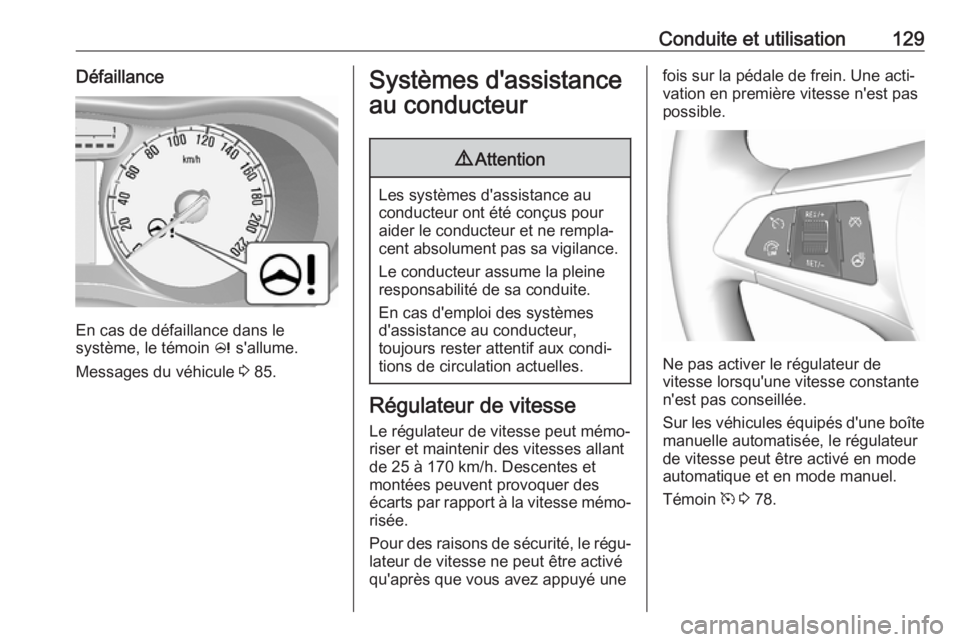

Conduite et utilisation129Défaillance
En cas de défaillance dans le
système, le témoin c s'allume.
Messages du véhicule 3 85.
Systèmes d'assistance
au conducteur9 Attention
Les systèmes d'assistance au
conducteur ont été conçus pour
aider le conducteur et ne rempla‐ cent absolument pas sa vigilance.
Le conducteur assume la pleine
responsabilité de sa conduite.
En cas d'emploi des systèmes
d'assistance au conducteur,
toujours rester attentif aux condi‐
tions de circulation actuelles.
Régulateur de vitesse
Le régulateur de vitesse peut mémo‐riser et maintenir des vitesses allantde 25 à 170 km/h. Descentes et
montées peuvent provoquer des
écarts par rapport à la vitesse mémo‐
risée.
Pour des raisons de sécurité, le régu‐ lateur de vitesse ne peut être activé
qu'après que vous avez appuyé une
fois sur la pédale de frein. Une acti‐
vation en première vitesse n'est pas
possible.
Ne pas activer le régulateur de
vitesse lorsqu'une vitesse constante
n'est pas conseillée.
Sur les véhicules équipés d'une boîte
manuelle automatisée, le régulateur
de vitesse peut être activé en mode
automatique et en mode manuel.
Témoin m 3 78.
Page 132 of 217

130Conduite et utilisationMise en marche
Appuyer sur m ; le témoin m s'allume
en blanc sur le combiné d'instru‐
ments.
Activation Accélérer jusqu'à la vitesse désirée ettourner la molette sur SET/- ; la
vitesse actuelle est mémorisée et maintenue. Le témoin m s'allume en
vert sur le combiné d'instruments. La
vitesse de consigne est indiquée sur
l'affichage. La pédale d'accélérateur
peut être relâchée.
Il est possible d'augmenter la vitesse
en enfonçant la pédale d'accéléra‐
teur. Après relâchement de la pédale
d'accélérateur, la vitesse mémorisée
est rétablie.
Le régulateur de vitesse reste activé
pendant le changement de vitesse.
Augmentation de la vitesse
Avec le régulateur de vitesse activé,
maintenir la molette sur RES/+ ou la
tourner brièvement plusieurs fois sur
RES/+ : la vitesse augmente en
continu ou pas à pas.
En variante, accélérer jusqu'à la
vitesse souhaitée et la mémoriser en
tournant la molette sur SET/-.
Diminution de la vitesse Avec le régulateur de vitesse activé,
maintenir la molette sur SET/- ou la
tourner brièvement plusieurs fois sur
SET/- : la vitesse diminue en continu
ou pas à pas.
Désactivation
Appuyer sur y ; le témoin m s'allume
en blanc sur le combiné d'instru‐
ments. Le régulateur de vitesse est
désactivé. La dernière vitesse enre‐
gistrée reste en mémoire pour être
reprise automatiquement ultérieure‐
ment.Désactivation automatique :
● La vitesse du véhicule est infé‐ rieure à 25 km/h environ.
● La pédale de frein est actionnée.
● La pédale d'embrayage est actionnée pendant quelques
secondes.
● Le levier sélecteur est en posi‐ tion N.
● Le régime moteur est dans une plage très basse.
● Le système antipatinage ou l'Electronic Stability Control est
entré en fonctionnement.
Reprise de la vitesse mémorisée Tourner la molette sur RES/+ à une
vitesse supérieure à 25 km/h. La
vitesse mémorisée sera reprise.
Mise à l'arrêt
Appuyer sur m ; le témoin m s'éteint
sur le combiné d'instruments. La
vitesse sauvegardée est effacée.
Page 133 of 217

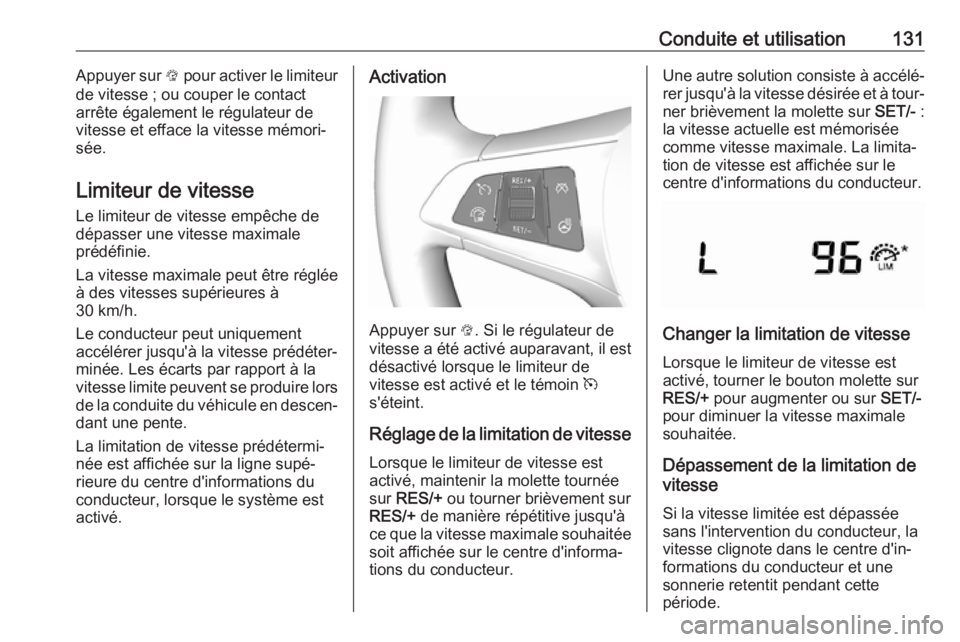

Conduite et utilisation131Appuyer sur L pour activer le limiteur
de vitesse ; ou couper le contact
arrête également le régulateur de
vitesse et efface la vitesse mémori‐
sée.
Limiteur de vitesse Le limiteur de vitesse empêche dedépasser une vitesse maximale
prédéfinie.
La vitesse maximale peut être réglée
à des vitesses supérieures à
30 km/h.
Le conducteur peut uniquement
accélérer jusqu'à la vitesse prédéter‐
minée. Les écarts par rapport à la
vitesse limite peuvent se produire lors
de la conduite du véhicule en descen‐
dant une pente.
La limitation de vitesse prédétermi‐
née est affichée sur la ligne supé‐
rieure du centre d'informations du
conducteur, lorsque le système est
activé.Activation
Appuyer sur L. Si le régulateur de
vitesse a été activé auparavant, il est
désactivé lorsque le limiteur de
vitesse est activé et le témoin m
s'éteint.
Réglage de la limitation de vitesse
Lorsque le limiteur de vitesse est
activé, maintenir la molette tournée
sur RES/+ ou tourner brièvement sur
RES/+ de manière répétitive jusqu'à
ce que la vitesse maximale souhaitée
soit affichée sur le centre d'informa‐
tions du conducteur.
Une autre solution consiste à accélé‐
rer jusqu'à la vitesse désirée et à tour‐ ner brièvement la molette sur SET/- :
la vitesse actuelle est mémorisée
comme vitesse maximale. La limita‐
tion de vitesse est affichée sur le centre d'informations du conducteur.
Changer la limitation de vitesse
Lorsque le limiteur de vitesse est
activé, tourner le bouton molette sur
RES/+ pour augmenter ou sur SET/-
pour diminuer la vitesse maximale souhaitée.
Dépassement de la limitation de
vitesse
Si la vitesse limitée est dépassée
sans l'intervention du conducteur, la
vitesse clignote dans le centre d'in‐
formations du conducteur et une
sonnerie retentit pendant cette
période.
Page 134 of 217

132Conduite et utilisationEn cas d'urgence, il est possible de
dépasser la limite de vitesse en
enfonçant fermement la pédale d'ac‐
célérateur presque jusqu'au bout.
Relâcher la pédale d'accélérateur et
la fonction de limitation de vitesse est
réactivée dès qu'une vitesse infé‐
rieure à la vitesse limite est atteinte.
Désactivation
Appuyer sur y : le limiteur de vitesse
est désactivé et le véhicule peut être
conduit sans limitation de vitesse.
La vitesse limitée sera mémorisée et
indiquée entre parenthèses sur le
centre d'informations du conducteur.
Un message correspondant s'affiche
également.
Reprise de la limite de vitesse
Tourner la molette de réglage sur
RES/+ . La limitation de vitesse
mémorisée sera reprise.Mise à l'arrêt
Appuyer sur L, l'indication de limite
de vitesse s'éteint dans le centre d'in‐
formations du conducteur. La vitesse
sauvegardée est effacée.
En appuyant sur m pour activer le
régulateur de vitesse, le limiteur de
vitesse est également désactivé et la
vitesse mémorisée est effacée.
En coupant le contact, le limiteur de
vitesse est également désactivé,
mais la limite de vitesse sera mémo‐
risée pour la prochaine activation de
limiteur de vitesse.
Aide au stationnement
Aide au stationnement arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs
pendant la marche arrière et l'uti‐
lisation du système d'aide au
stationnement arrière.
L'aide au stationnement arrière faci‐
lite les manœuvres en mesurant la
distance entre le véhicule et les
obstacles présents à l'arrière. Il
informe et avertit le conducteur par des signaux sonores et une indication
sur l’affichage.
Le système possède trois capteurs
de stationnement à ultrasons dispo‐
sés dans le pare-chocs arrière.
Page 135 of 217

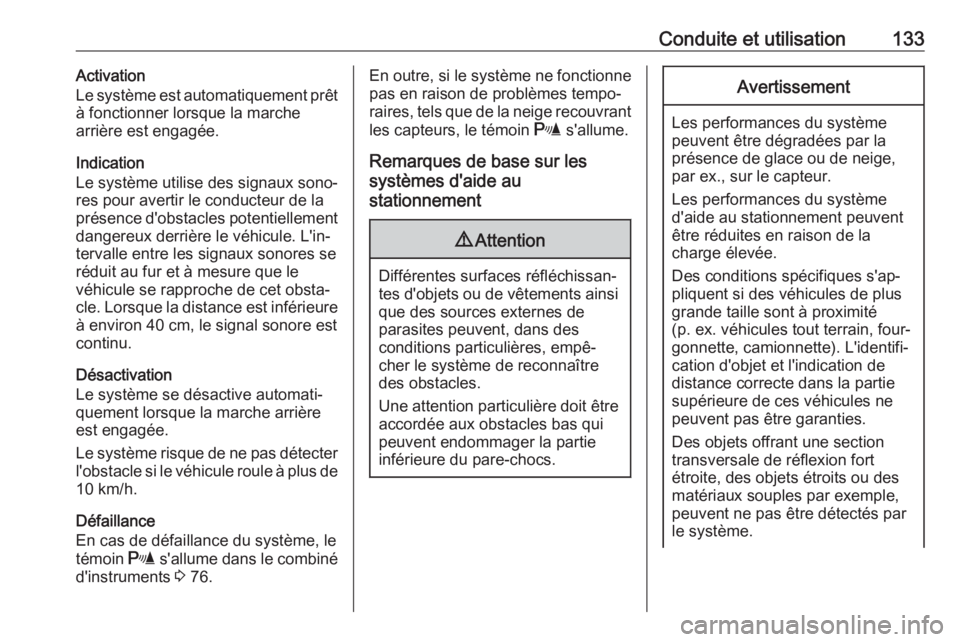

Conduite et utilisation133Activation
Le système est automatiquement prêt
à fonctionner lorsque la marche
arrière est engagée.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement
dangereux derrière le véhicule. L'in‐
tervalle entre les signaux sonores se
réduit au fur et à mesure que le
véhicule se rapproche de cet obsta‐
cle. Lorsque la distance est inférieure
à environ 40 cm, le signal sonore est
continu.
Désactivation
Le système se désactive automati‐
quement lorsque la marche arrière
est engagée.
Le système risque de ne pas détecter
l'obstacle si le véhicule roule à plus de 10 km/h.
Défaillance
En cas de défaillance du système, le témoin r s'allume dans le combiné
d'instruments 3 76.En outre, si le système ne fonctionne
pas en raison de problèmes tempo‐
raires, tels que de la neige recouvrant
les capteurs, le témoin r s'allume.
Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Page 136 of 217

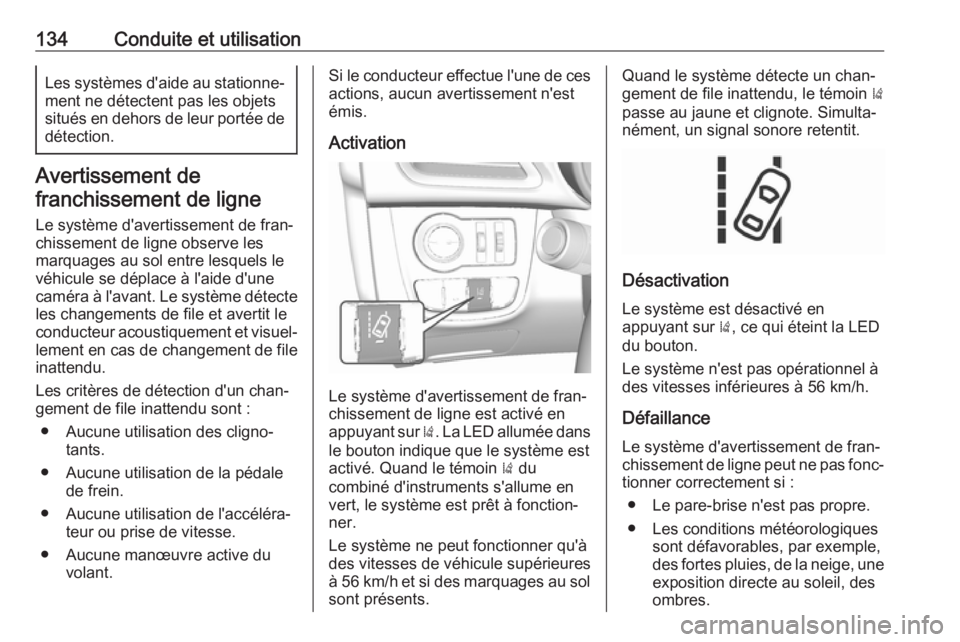

134Conduite et utilisationLes systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Avertissement de
franchissement de ligne
Le système d'avertissement de fran‐
chissement de ligne observe les
marquages au sol entre lesquels le
véhicule se déplace à l'aide d'une
caméra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
● Aucune utilisation des cligno‐ tants.
● Aucune utilisation de la pédale de frein.
● Aucune utilisation de l'accéléra‐ teur ou prise de vitesse.
● Aucune manœuvre active du volant.
Si le conducteur effectue l'une de cesactions, aucun avertissement n'est
émis.
Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en appuyant sur ). La LED allumée dans
le bouton indique que le système est
activé. Quand le témoin ) du
combiné d'instruments s'allume en
vert, le système est prêt à fonction‐
ner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
Quand le système détecte un chan‐
gement de file inattendu, le témoin )
passe au jaune et clignote. Simulta‐
nément, un signal sonore retentit.
Désactivation
Le système est désactivé en
appuyant sur ), ce qui éteint la LED
du bouton.
Le système n'est pas opérationnel à
des vitesses inférieures à 56 km/h.
Défaillance
Le système d'avertissement de fran‐ chissement de ligne peut ne pas fonc‐ tionner correctement si :
● Le pare-brise n'est pas propre.
● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres.
Page 137 of 217

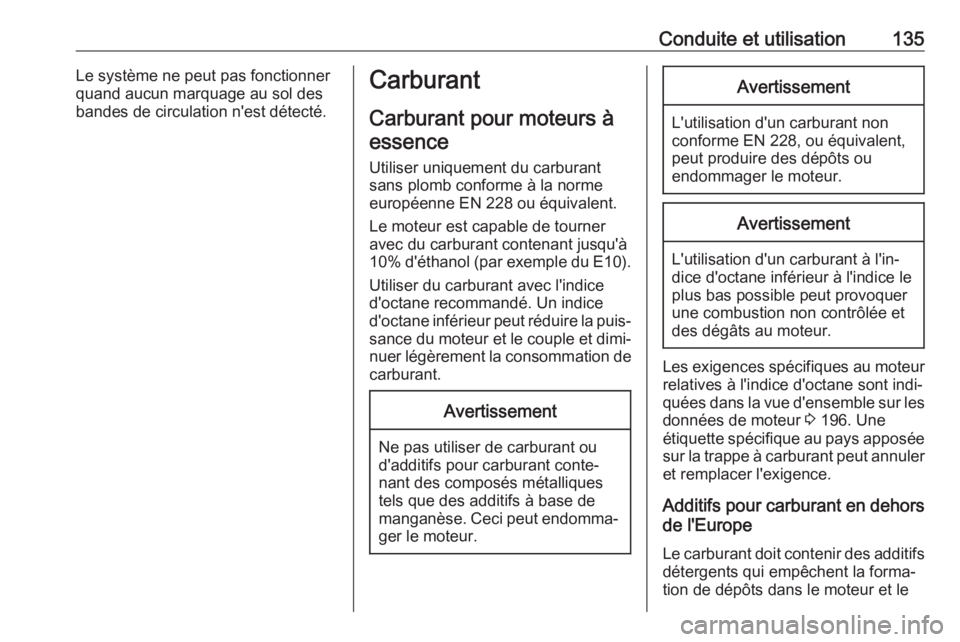

Conduite et utilisation135Le système ne peut pas fonctionner
quand aucun marquage au sol des
bandes de circulation n'est détecté.Carburant
Carburant pour moteurs à essence
Utiliser uniquement du carburant
sans plomb conforme à la norme
européenne EN 228 ou équivalent.
Le moteur est capable de tourner avec du carburant contenant jusqu'à
10% d'éthanol (par exemple du E10).
Utiliser du carburant avec l'indice
d'octane recommandé. Un indice
d'octane inférieur peut réduire la puis‐
sance du moteur et le couple et dimi‐
nuer légèrement la consommation de carburant.Avertissement
Ne pas utiliser de carburant ou
d'additifs pour carburant conte‐ nant des composés métalliques
tels que des additifs à base de
manganèse. Ceci peut endomma‐
ger le moteur.
Avertissement
L'utilisation d'un carburant non
conforme EN 228, ou équivalent,
peut produire des dépôts ou
endommager le moteur.
Avertissement
L'utilisation d'un carburant à l'in‐
dice d'octane inférieur à l'indice le
plus bas possible peut provoquer
une combustion non contrôlée et
des dégâts au moteur.
Les exigences spécifiques au moteur
relatives à l'indice d'octane sont indi‐
quées dans la vue d'ensemble sur les
données de moteur 3 196. Une
étiquette spécifique au pays apposée sur la trappe à carburant peut annuleret remplacer l'exigence.
Additifs pour carburant en dehors
de l'Europe
Le carburant doit contenir des additifsdétergents qui empêchent la forma‐
tion de dépôts dans le moteur et le
Page 138 of 217

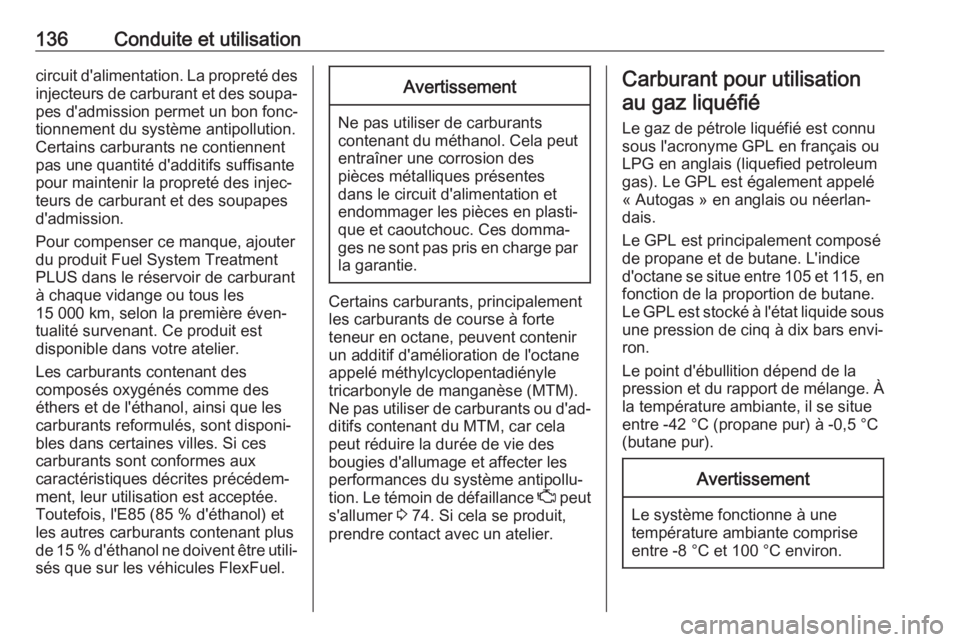

136Conduite et utilisationcircuit d'alimentation. La propreté desinjecteurs de carburant et des soupa‐
pes d'admission permet un bon fonc‐
tionnement du système antipollution. Certains carburants ne contiennent
pas une quantité d'additifs suffisante
pour maintenir la propreté des injec‐
teurs de carburant et des soupapes
d'admission.
Pour compenser ce manque, ajouter
du produit Fuel System Treatment
PLUS dans le réservoir de carburant
à chaque vidange ou tous les
15 000 km, selon la première éven‐ tualité survenant. Ce produit est
disponible dans votre atelier.
Les carburants contenant des
composés oxygénés comme des
éthers et de l'éthanol, ainsi que les
carburants reformulés, sont disponi‐ bles dans certaines villes. Si cescarburants sont conformes aux
caractéristiques décrites précédem‐
ment, leur utilisation est acceptée.
Toutefois, l'E85 (85 % d'éthanol) et
les autres carburants contenant plus
de 15 % d'éthanol ne doivent être utili‐
sés que sur les véhicules FlexFuel.Avertissement
Ne pas utiliser de carburants
contenant du méthanol. Cela peut entraîner une corrosion des
pièces métalliques présentes
dans le circuit d'alimentation et
endommager les pièces en plasti‐
que et caoutchouc. Ces domma‐ ges ne sont pas pris en charge par
la garantie.
Certains carburants, principalement
les carburants de course à forte
teneur en octane, peuvent contenir
un additif d'amélioration de l'octane
appelé méthylcyclopentadiényle
tricarbonyle de manganèse (MTM).
Ne pas utiliser de carburants ou d'ad‐ ditifs contenant du MTM, car cela
peut réduire la durée de vie des
bougies d'allumage et affecter les
performances du système antipollu‐
tion. Le témoin de défaillance Z peut
s'allumer 3 74. Si cela se produit,
prendre contact avec un atelier.
Carburant pour utilisation
au gaz liquéfié
Le gaz de pétrole liquéfié est connu
sous l'acronyme GPL en français ou LPG en anglais (liquefied petroleum
gas). Le GPL est également appelé
« Autogas » en anglais ou néerlan‐
dais.
Le GPL est principalement composé
de propane et de butane. L'indice
d'octane se situe entre 105 et 115, en
fonction de la proportion de butane.
Le GPL est stocké à l'état liquide sous une pression de cinq à dix bars envi‐
ron.
Le point d'ébullition dépend de la
pression et du rapport de mélange. À la température ambiante, il se situe
entre -42 °C (propane pur) à -0,5 °C
(butane pur).Avertissement
Le système fonctionne à une température ambiante comprise
entre -8 °C et 100 °C environ.
Page 139 of 217

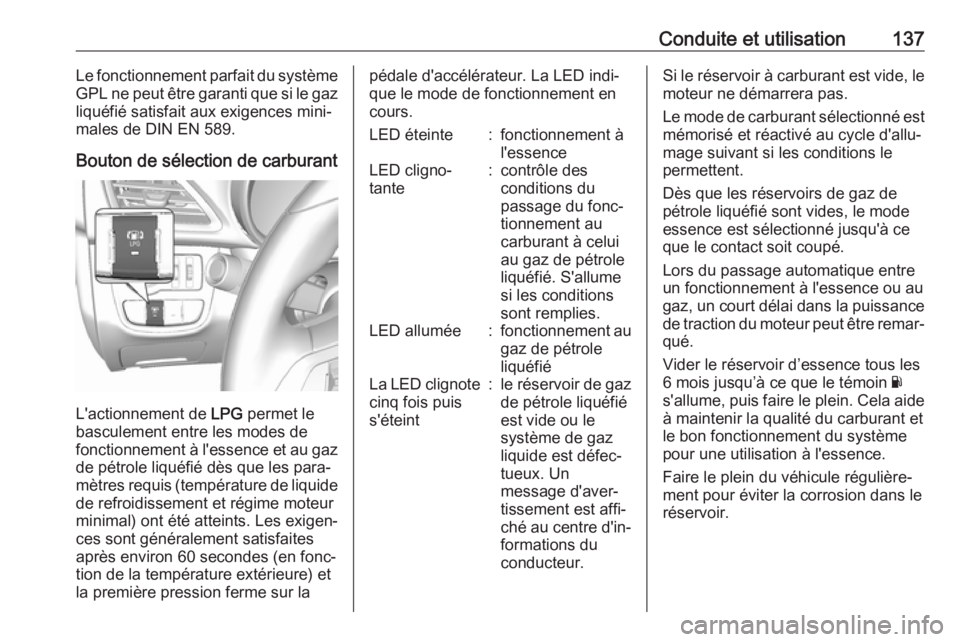

Conduite et utilisation137Le fonctionnement parfait du système
GPL ne peut être garanti que si le gaz
liquéfié satisfait aux exigences mini‐
males de DIN EN 589.
Bouton de sélection de carburant
L'actionnement de LPG permet le
basculement entre les modes de fonctionnement à l'essence et au gaz de pétrole liquéfié dès que les para‐
mètres requis (température de liquide
de refroidissement et régime moteur
minimal) ont été atteints. Les exigen‐
ces sont généralement satisfaites
après environ 60 secondes (en fonc‐
tion de la température extérieure) et
la première pression ferme sur la
pédale d'accélérateur. La LED indi‐
que le mode de fonctionnement en
cours.LED éteinte:fonctionnement à
l'essenceLED cligno‐
tante:contrôle des
conditions du
passage du fonc‐
tionnement au
carburant à celui
au gaz de pétrole
liquéfié. S'allume
si les conditions
sont remplies.LED allumée:fonctionnement au
gaz de pétrole
liquéfiéLa LED clignote cinq fois puis
s'éteint:le réservoir de gaz
de pétrole liquéfié
est vide ou le
système de gaz
liquide est défec‐
tueux. Un
message d'aver‐
tissement est affi‐
ché au centre d'in‐ formations du
conducteur.Si le réservoir à carburant est vide, le
moteur ne démarrera pas.
Le mode de carburant sélectionné est mémorisé et réactivé au cycle d'allu‐
mage suivant si les conditions le
permettent.
Dès que les réservoirs de gaz de
pétrole liquéfié sont vides, le mode
essence est sélectionné jusqu'à ce
que le contact soit coupé.
Lors du passage automatique entre
un fonctionnement à l'essence ou au
gaz, un court délai dans la puissance de traction du moteur peut être remar‐
qué.
Vider le réservoir d’essence tous les
6 mois jusqu’à ce que le témoin Y
s'allume, puis faire le plein. Cela aide
à maintenir la qualité du carburant et le bon fonctionnement du système
pour une utilisation à l'essence.
Faire le plein du véhicule régulière‐
ment pour éviter la corrosion dans le
réservoir.
Page 140 of 217

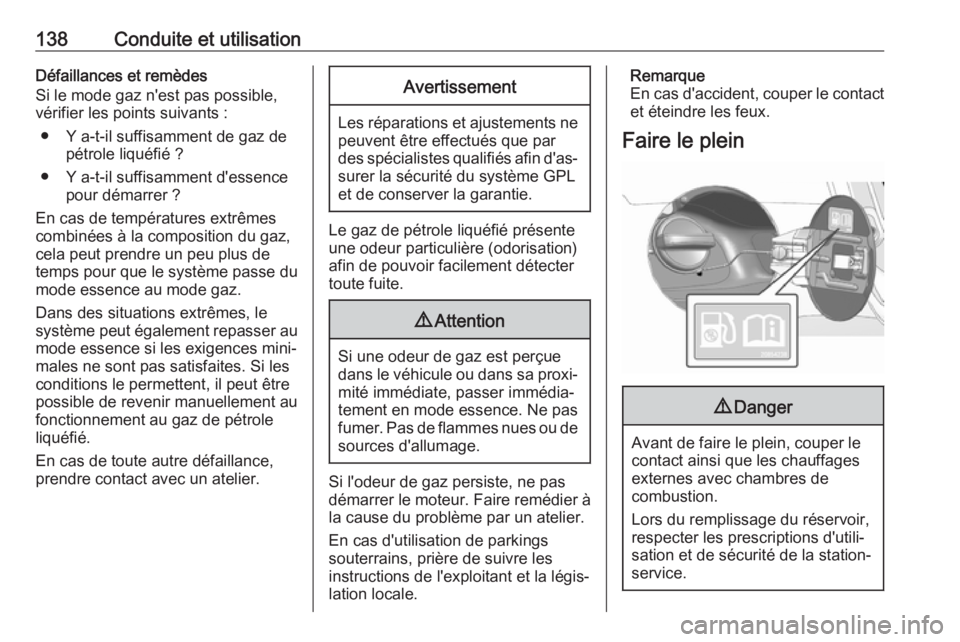

138Conduite et utilisationDéfaillances et remèdes
Si le mode gaz n'est pas possible, vérifier les points suivants :
● Y a-t-il suffisamment de gaz de pétrole liquéfié ?
● Y a-t-il suffisamment d'essence pour démarrer ?
En cas de températures extrêmes
combinées à la composition du gaz,
cela peut prendre un peu plus de
temps pour que le système passe du
mode essence au mode gaz.
Dans des situations extrêmes, le
système peut également repasser au
mode essence si les exigences mini‐
males ne sont pas satisfaites. Si les
conditions le permettent, il peut être
possible de revenir manuellement au
fonctionnement au gaz de pétrole
liquéfié.
En cas de toute autre défaillance,
prendre contact avec un atelier.Avertissement
Les réparations et ajustements ne peuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.
9 Attention
Si une odeur de gaz est perçue
dans le véhicule ou dans sa proxi‐
mité immédiate, passer immédia‐
tement en mode essence. Ne pas
fumer. Pas de flammes nues ou de sources d'allumage.
Si l'odeur de gaz persiste, ne pas
démarrer le moteur. Faire remédier à
la cause du problème par un atelier.
En cas d'utilisation de parkings
souterrains, prière de suivre les
instructions de l'exploitant et la légis‐
lation locale.
Remarque
En cas d'accident, couper le contact et éteindre les feux.
Faire le plein9 Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de
combustion.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
