OPEL KARL 2017.5 Manuel d'utilisation (in French)
Manufacturer: OPEL, Model Year: 2017.5, Model line: KARL, Model: OPEL KARL 2017.5Pages: 217, PDF Size: 5.35 MB
Page 141 of 217

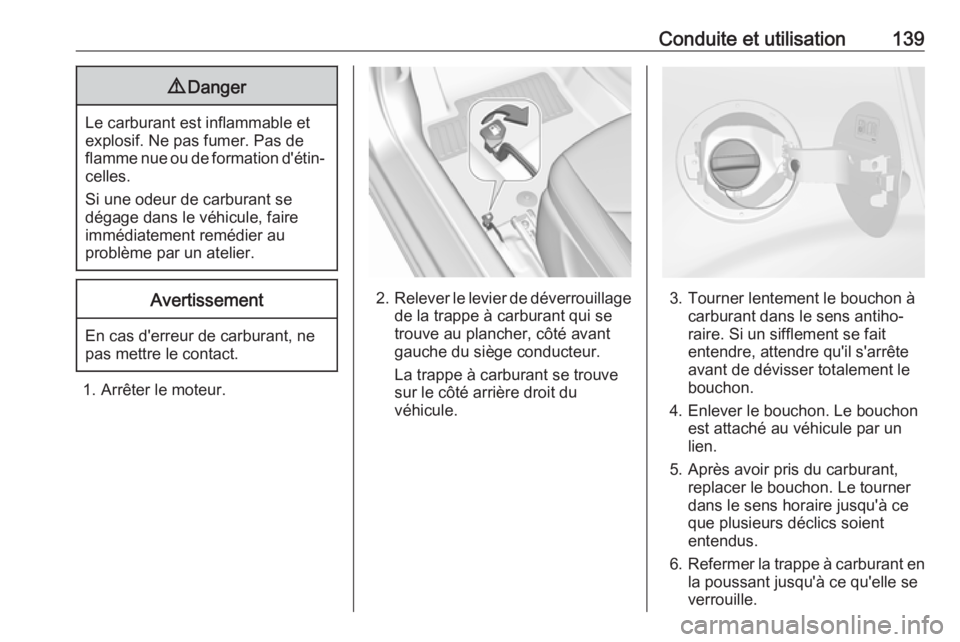

Conduite et utilisation1399Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se
dégage dans le véhicule, faire
immédiatement remédier au
problème par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
1. Arrêter le moteur.
2. Relever le levier de déverrouillage
de la trappe à carburant qui se
trouve au plancher, côté avant
gauche du siège conducteur.
La trappe à carburant se trouve
sur le côté arrière droit du
véhicule.3. Tourner lentement le bouchon à carburant dans le sens antiho‐
raire. Si un sifflement se fait
entendre, attendre qu'il s'arrête
avant de dévisser totalement le
bouchon.
4. Enlever le bouchon. Le bouchon est attaché au véhicule par un
lien.
5. Après avoir pris du carburant, replacer le bouchon. Le tourner
dans le sens horaire jusqu'à ce
que plusieurs déclics soient
entendus.
6. Refermer la trappe à carburant en
la poussant jusqu'à ce qu'elle se
verrouille.
Page 142 of 217

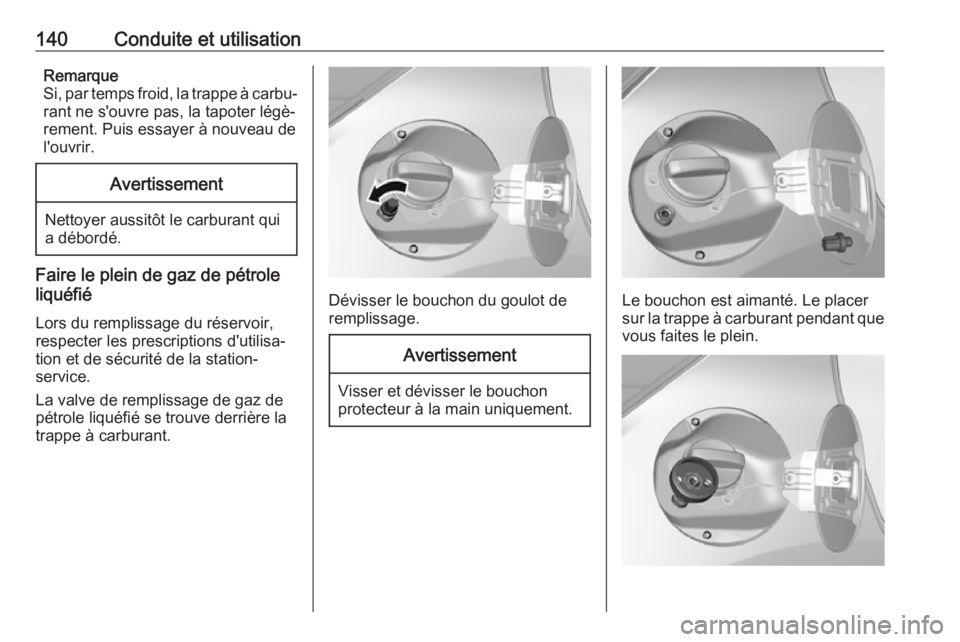

140Conduite et utilisationRemarque
Si, par temps froid, la trappe à carbu‐
rant ne s'ouvre pas, la tapoter légè‐
rement. Puis essayer à nouveau de
l'ouvrir.Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Faire le plein de gaz de pétrole
liquéfié
Lors du remplissage du réservoir, respecter les prescriptions d'utilisa‐
tion et de sécurité de la station-
service.
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la
trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Avertissement
Visser et dévisser le bouchon protecteur à la main uniquement.
Le bouchon est aimanté. Le placer sur la trappe à carburant pendant que vous faites le plein.
Page 143 of 217

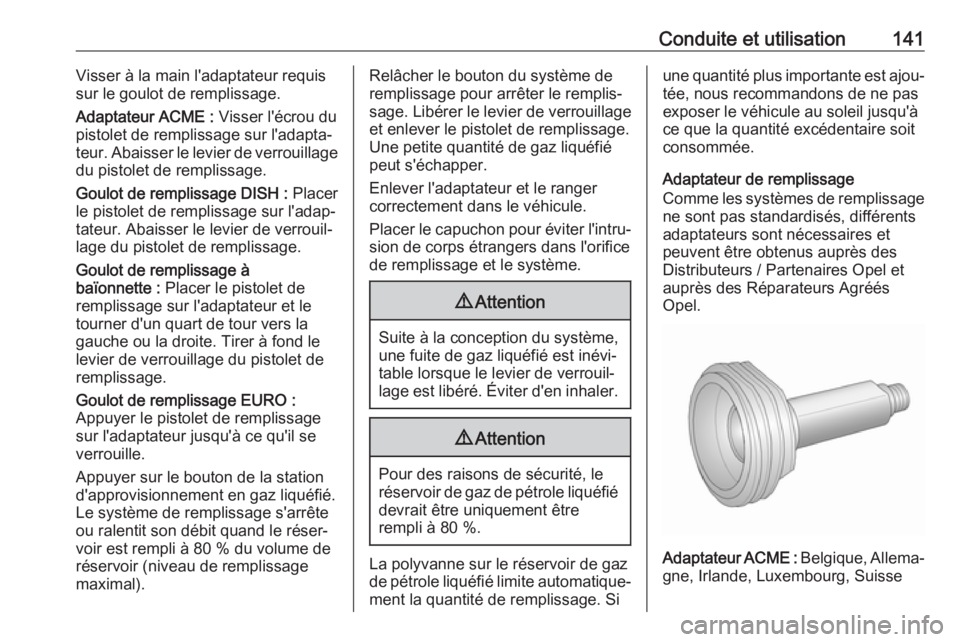

Conduite et utilisation141Visser à la main l'adaptateur requis
sur le goulot de remplissage.
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Abaisser le levier de verrouillage
du pistolet de remplissage.
Goulot de remplissage DISH : Placer
le pistolet de remplissage sur l'adap‐
tateur. Abaisser le levier de verrouil‐
lage du pistolet de remplissage.
Goulot de remplissage à
baïonnette : Placer le pistolet de
remplissage sur l'adaptateur et le
tourner d'un quart de tour vers la
gauche ou la droite. Tirer à fond le
levier de verrouillage du pistolet de
remplissage.
Goulot de remplissage EURO :
Appuyer le pistolet de remplissage
sur l'adaptateur jusqu'à ce qu'il se
verrouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête ou ralentit son débit quand le réser‐voir est rempli à 80 % du volume de
réservoir (niveau de remplissage
maximal).Relâcher le bouton du système de
remplissage pour arrêter le remplis‐ sage. Libérer le levier de verrouillage
et enlever le pistolet de remplissage.
Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger
correctement dans le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié devrait être uniquement être
rempli à 80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et
peuvent être obtenus auprès des
Distributeurs / Partenaires Opel et
auprès des Réparateurs Agréés
Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Page 144 of 217

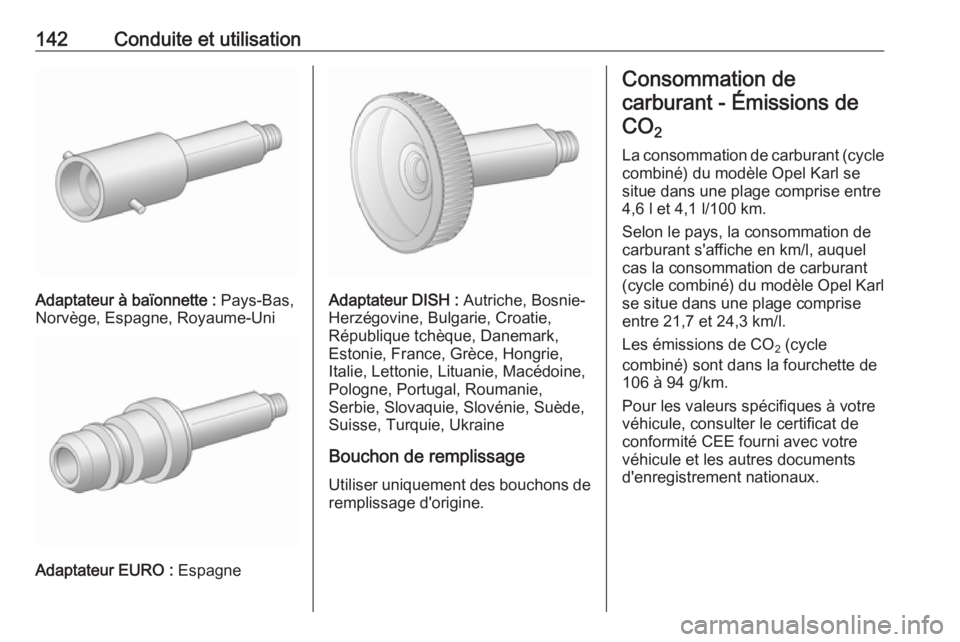

142Conduite et utilisation
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH : Autriche, Bosnie-
Herzégovine, Bulgarie, Croatie,
République tchèque, Danemark,
Estonie, France, Grèce, Hongrie,
Italie, Lettonie, Lituanie, Macédoine,
Pologne, Portugal, Roumanie,
Serbie, Slovaquie, Slovénie, Suède,
Suisse, Turquie, Ukraine
Bouchon de remplissage
Utiliser uniquement des bouchons de remplissage d'origine.
Consommation de
carburant - Émissions de CO 2
La consommation de carburant (cycle combiné) du modèle Opel Karl se
situe dans une plage comprise entre
4,6 l et 4,1 l/100 km.
Selon le pays, la consommation de carburant s'affiche en km/l, auquel
cas la consommation de carburant
(cycle combiné) du modèle Opel Karl
se situe dans une plage comprise
entre 21,7 et 24,3 km/l.
Les émissions de CO 2 (cycle
combiné) sont dans la fourchette de
106 à 94 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Page 145 of 217

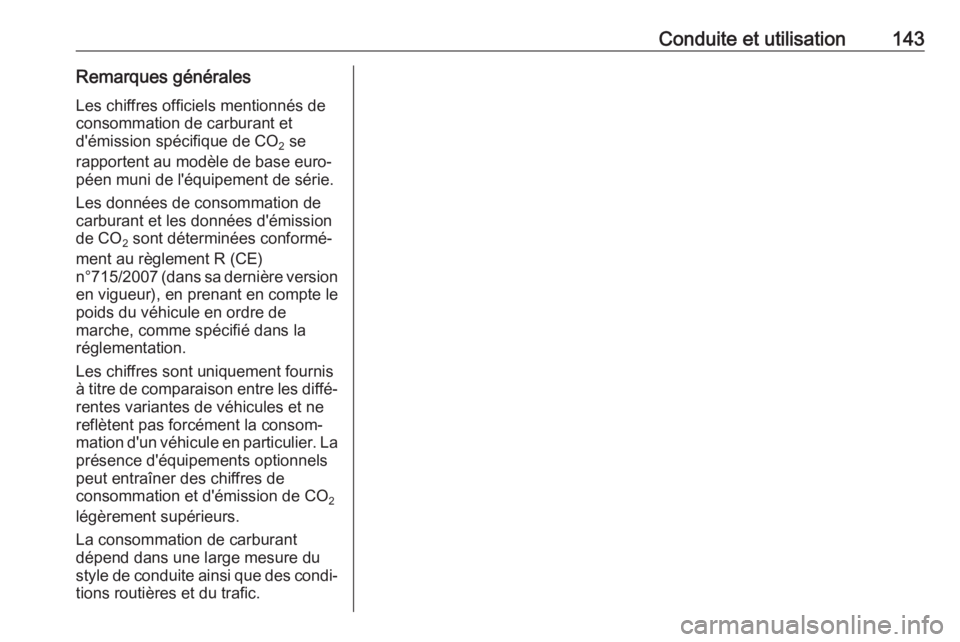

Conduite et utilisation143Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO 2 se
rapportent au modèle de base euro‐
péen muni de l'équipement de série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement R (CE)
n°715/2007 (dans sa dernière version
en vigueur), en prenant en compte le
poids du véhicule en ordre de
marche, comme spécifié dans la
réglementation.
Les chiffres sont uniquement fournis à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La présence d'équipements optionnels
peut entraîner des chiffres de
consommation et d'émission de CO 2
légèrement supérieurs.
La consommation de carburant
dépend dans une large mesure du
style de conduite ainsi que des condi‐
tions routières et du trafic.
Page 146 of 217

144Soins du véhiculeSoins du véhiculeInformations générales..............145
Accessoires et modifications du véhicule .................................. 145
Stockage du véhicule ..............145
Reprise des véhicules hors d'usage ................................... 146
Contrôles du véhicule ................146
Exécution du travail .................146
Capot ....................................... 146
Huile moteur ............................ 147
Liquide de refroidissement du moteur .................................... 148
Liquide de lave-glace ..............149
Freins ...................................... 149
Liquide de frein ........................149
Batterie du véhicule .................150
Remplacement des balais d'essuie-glace ........................ 151
Remplacement des ampoules ...152
Phares halogènes ...................152
Feux antibrouillard ...................154
Clignotants avant .....................155
Feux arrière ............................. 155
Clignotants latéraux .................157
Troisième feu stop ...................157Éclairage de plaque
d'immatriculation ....................158
Éclairage intérieur ...................158
Éclairage du tableau de bord ..159
Circuit électrique ........................159
Fusibles ................................... 159
Boîte à fusibles du compartiment moteur .............160
Boîte à fusibles du tableau de bord ........................................ 162
Outillage du véhicule .................164
Outillage .................................. 164
Jantes et pneus ......................... 165
Pneus d'hiver ........................... 165
Désignations des pneus ..........165
Pression des pneus .................166
Système de surveillance de la pression des pneus ................167
Profondeur de sculptures ........171
Changement de taille de pneus et de jantes ............................. 171
Enjoliveurs ............................... 171
Chaînes à neige ......................172
Kit de réparation des pneus ....172
Changement d'une roue ..........176
Roue de secours .....................178
Démarrage par câbles auxiliai‐
res .............................................. 180Remorquage.............................. 182
Remorquage du véhicule ........182
Soins extérieurs et intérieurs .....183
Entretien extérieur ...................183
Entretien intérieur ....................185
Page 147 of 217

Soins du véhicule145Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui peut rendre le véhicule non conformeà l'approbation de type et remettre en question la validité de l'enregistre‐
ment du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
première ou la marche arrière.
Caler les roues du véhicule.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Page 148 of 217

146Soins du véhiculeRemise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus. ● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de
recyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Page 149 of 217

Soins du véhicule147
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
9 Attention
Quand le moteur est chaud,
toucher la tige de support du capot au niveau du rembourrage en
mousse uniquement.
Soulever le capot, déposer la tige de
support du capot de son logement et
fixer correctement la tige de support
du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de
sécurité.
Fermeture Avant de fermer le capot, veiller à
fermer correctement tous les
bouchons, puis enfoncer le support dans le logement.
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐
ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.
Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées. Flui‐
des et lubrifiants recommandés
3 188.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
Page 150 of 217

148Soins du véhicule
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 200.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel jusqu'à
une température d'environ -28 °C.
Dans les pays nordiques où les
températures peuvent être très
basses, le liquide de refroidissement
rempli en usine offre une protection
contre le gel jusqu'à une température
d'environ -37 °C.
Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 188.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
