OPEL KARL 2017.5 Ohjekirja (in Finnish)

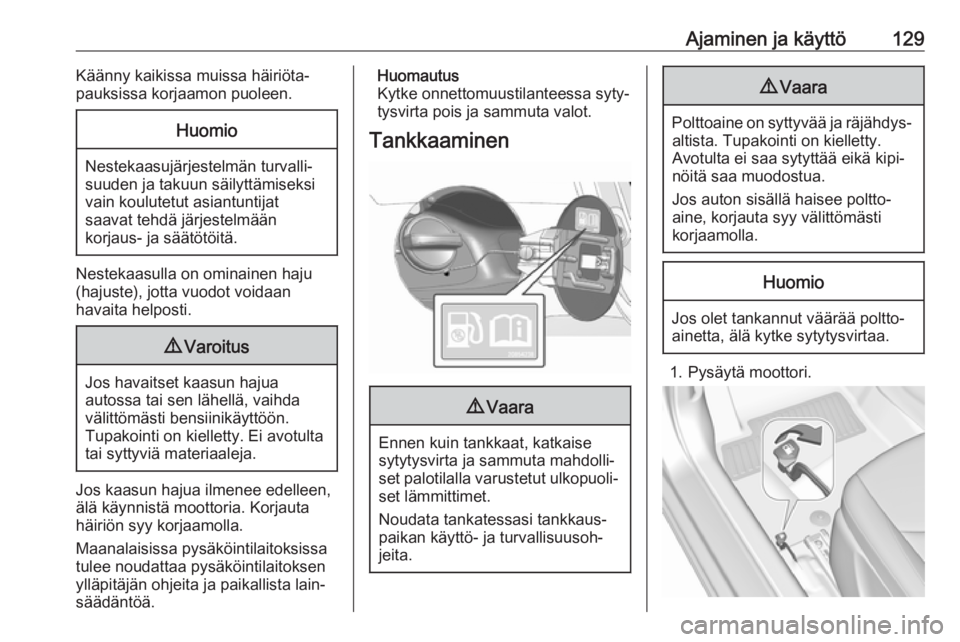

Ajaminen ja käyttö129Käänny kaikissa muissa häiriöta‐
pauksissa korjaamon puoleen.Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat
saavat tehdä järjestelmään
korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju
(hajuste), jotta vuodot voidaan
havaita helposti.
9 Varoitus
Jos havaitset kaasun hajua
autossa tai sen lähellä, vaihda
välittömästi bensiinikäyttöön.
Tupakointi on kielletty. Ei avotulta
tai syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Korjauta
häiriön syy korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.
Huomautus
Kytke onnettomuustilanteessa syty‐
tysvirta pois ja sammuta valot.
Tankkaaminen9 Vaara
Ennen kuin tankkaat, katkaise
sytytysvirta ja sammuta mahdolli‐
set palotilalla varustetut ulkopuoli‐ set lämmittimet.
Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.
9 Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi
korjaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
1. Pysäytä moottori.

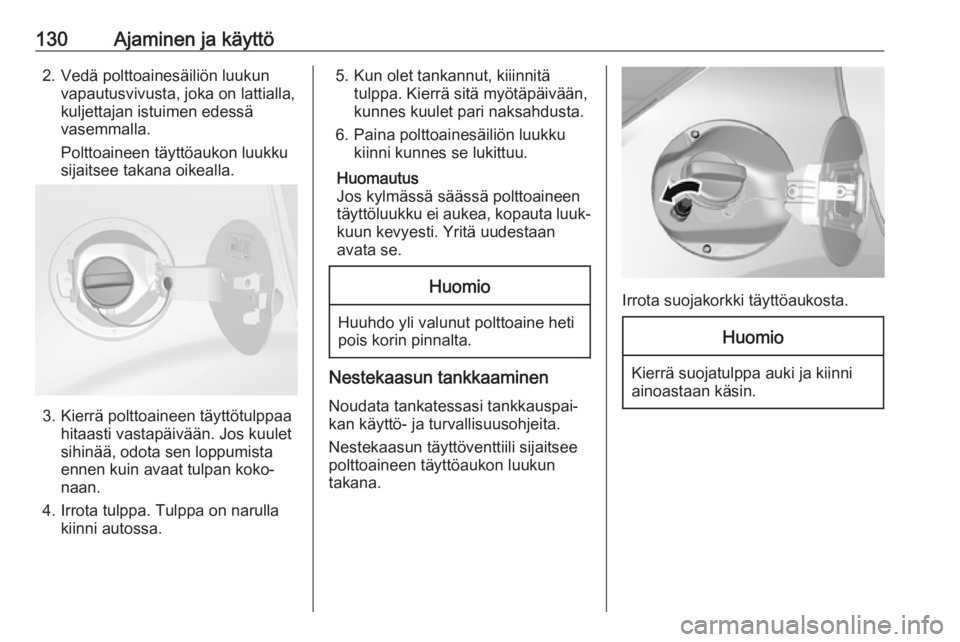

130Ajaminen ja käyttö2. Vedä polttoainesäiliön luukunvapautusvivusta, joka on lattialla,
kuljettajan istuimen edessä
vasemmalla.
Polttoaineen täyttöaukon luukku
sijaitsee takana oikealla.
3. Kierrä polttoaineen täyttötulppaa hitaasti vastapäivään. Jos kuulet
sihinää, odota sen loppumista
ennen kuin avaat tulpan koko‐
naan.
4. Irrota tulppa. Tulppa on narulla kiinni autossa.
5. Kun olet tankannut, kiiinnitä
tulppa. Kierrä sitä myötäpäivään,
kunnes kuulet pari naksahdusta.
6. Paina polttoainesäiliön luukku kiinni kunnes se lukittuu.
Huomautus
Jos kylmässä säässä polttoaineen
täyttöluukku ei aukea, kopauta luuk‐ kuun kevyesti. Yritä uudestaan
avata se.Huomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.
Nestekaasun tankkaaminen
Noudata tankatessasi tankkauspai‐
kan käyttö- ja turvallisuusohjeita.
Nestekaasun täyttöventtiili sijaitsee
polttoaineen täyttöaukon luukun
takana.
Irrota suojakorkki täyttöaukosta.
Huomio
Kierrä suojatulppa auki ja kiinni
ainoastaan käsin.

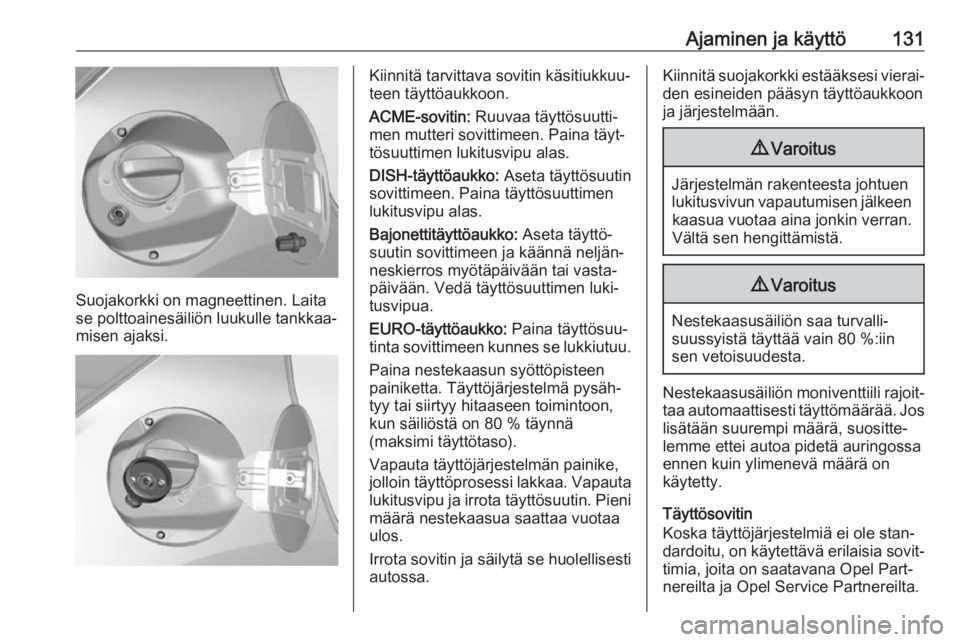

Ajaminen ja käyttö131
Suojakorkki on magneettinen. Laita
se polttoainesäiliön luukulle tankkaa‐
misen ajaksi.
Kiinnitä tarvittava sovitin käsitiukkuu‐
teen täyttöaukkoon.
ACME-sovitin: Ruuvaa täyttösuutti‐
men mutteri sovittimeen. Paina täyt‐
tösuuttimen lukitusvipu alas.
DISH-täyttöaukko: Aseta täyttösuutin
sovittimeen. Paina täyttösuuttimen lukitusvipu alas.
Bajonettitäyttöaukko: Aseta täyttö‐
suutin sovittimeen ja käännä neljän‐
neskierros myötäpäivään tai vasta‐
päivään. Vedä täyttösuuttimen luki‐
tusvipua.
EURO-täyttöaukko: Paina täyttösuu‐
tinta sovittimeen kunnes se lukkiutuu.
Paina nestekaasun syöttöpisteen
painiketta. Täyttöjärjestelmä pysäh‐
tyy tai siirtyy hitaaseen toimintoon,
kun säiliöstä on 80 % täynnä
(maksimi täyttötaso).
Vapauta täyttöjärjestelmän painike,
jolloin täyttöprosessi lakkaa. Vapauta
lukitusvipu ja irrota täyttösuutin. Pieni
määrä nestekaasua saattaa vuotaa
ulos.
Irrota sovitin ja säilytä se huolellisesti autossa.Kiinnitä suojakorkki estääksesi vierai‐
den esineiden pääsyn täyttöaukkoon
ja järjestelmään.9 Varoitus
Järjestelmän rakenteesta johtuen
lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran.
Vältä sen hengittämistä.
9 Varoitus
Nestekaasusäiliön saa turvalli‐
suussyistä täyttää vain 80 %:iin
sen vetoisuudesta.
Nestekaasusäiliön moniventtiili rajoit‐
taa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suositte‐
lemme ettei autoa pidetä auringossa
ennen kuin ylimenevä määrä on
käytetty.
Täyttösovitin
Koska täyttöjärjestelmiä ei ole stan‐
dardoitu, on käytettävä erilaisia sovit‐ timia, joita on saatavana Opel Part‐
nereilta ja Opel Service Partnereilta.

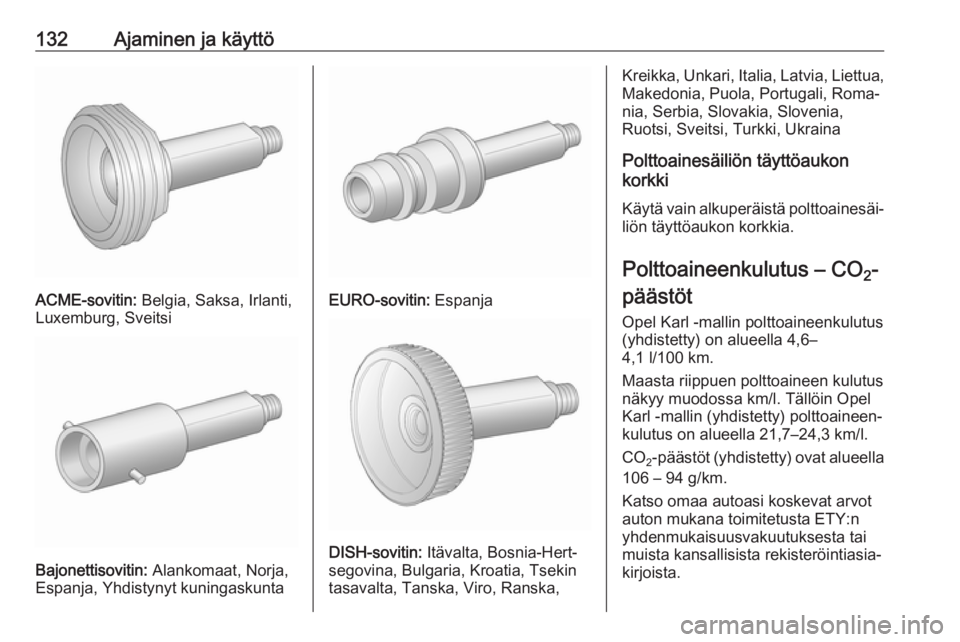

132Ajaminen ja käyttö
ACME-sovitin: Belgia, Saksa, Irlanti,
Luxemburg, Sveitsi
Bajonettisovitin: Alankomaat, Norja,
Espanja, Yhdistynyt kuningaskunta
EURO-sovitin: Espanja
DISH-sovitin: Itävalta, Bosnia-Hert‐
segovina, Bulgaria, Kroatia, Tsekin
tasavalta, Tanska, Viro, Ranska,
Kreikka, Unkari, Italia, Latvia, Liettua, Makedonia, Puola, Portugali, Roma‐
nia, Serbia, Slovakia, Slovenia,
Ruotsi, Sveitsi, Turkki, Ukraina
Polttoainesäiliön täyttöaukon
korkki
Käytä vain alkuperäistä polttoainesäi‐ liön täyttöaukon korkkia.
Polttoaineenkulutus – CO 2-
päästöt
Opel Karl -mallin polttoaineenkulutus
(yhdistetty) on alueella 4,6–
4,1 l/100 km.
Maasta riippuen polttoaineen kulutus
näkyy muodossa km/l. Tällöin Opel
Karl -mallin (yhdistetty) polttoaineen‐
kulutus on alueella 21,7–24,3 km/l.
CO 2-päästöt
(yhdistetty) ovat alueella
106 – 94 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yhdenmukaisuusvakuutuksesta taimuista kansallisista rekisteröintiasia‐
kirjoista.

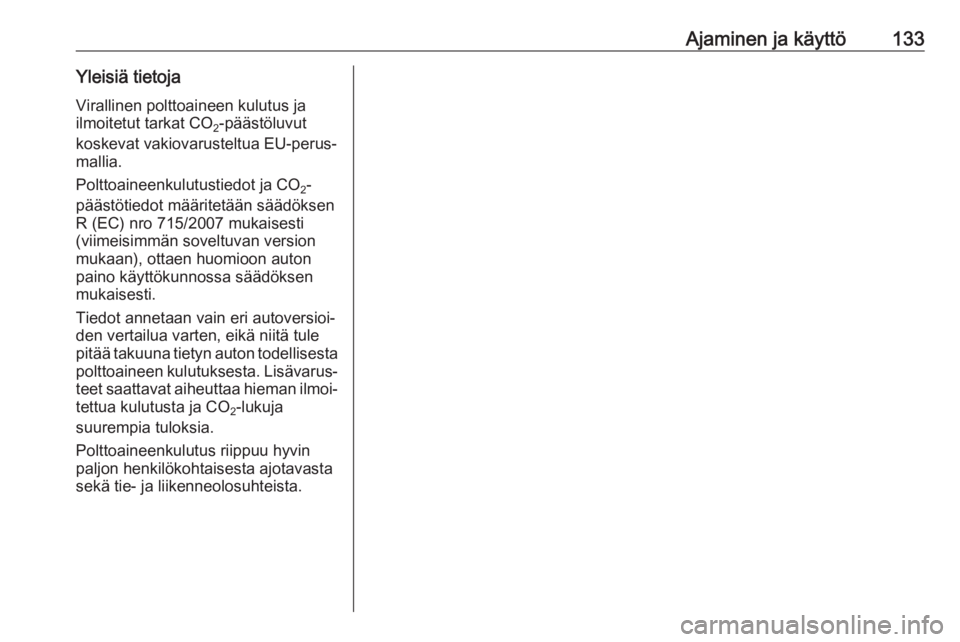

Ajaminen ja käyttö133Yleisiä tietojaVirallinen polttoaineen kulutus ja
ilmoitetut tarkat CO 2-päästöluvut
koskevat vakiovarusteltua EU-perus‐
mallia.
Polttoaineenkulutustiedot ja CO 2-
päästötiedot määritetään säädöksen
R (EC) nro 715/2007 mukaisesti
(viimeisimmän soveltuvan version
mukaan), ottaen huomioon auton
paino käyttökunnossa säädöksen
mukaisesti.
Tiedot annetaan vain eri autoversioi‐
den vertailua varten, eikä niitä tule
pitää takuuna tietyn auton todellisesta polttoaineen kulutuksesta. Lisävarus‐
teet saattavat aiheuttaa hieman ilmoi‐ tettua kulutusta ja CO 2-lukuja
suurempia tuloksia.
Polttoaineenkulutus riippuu hyvin
paljon henkilökohtaisesta ajotavasta
sekä tie- ja liikenneolosuhteista.

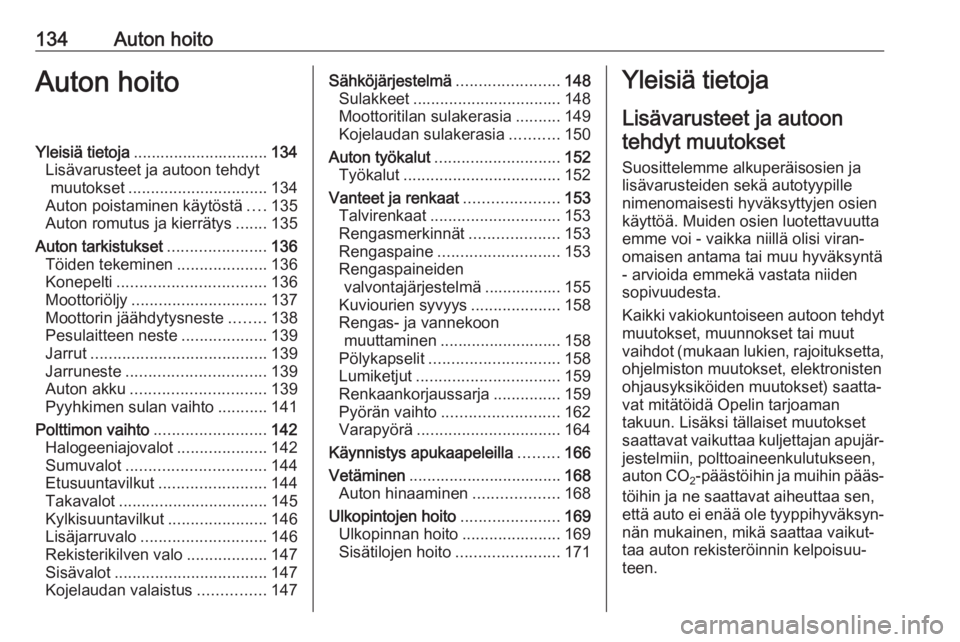

134Auton hoitoAuton hoitoYleisiä tietoja.............................. 134
Lisävarusteet ja autoon tehdyt muutokset ............................... 134
Auton poistaminen käytöstä ....135
Auton romutus ja kierrätys .......135
Auton tarkistukset ......................136
Töiden tekeminen ....................136
Konepelti ................................. 136
Moottoriöljy .............................. 137
Moottorin jäähdytysneste ........138
Pesulaitteen neste ...................139
Jarrut ....................................... 139
Jarruneste ............................... 139
Auton akku .............................. 139
Pyyhkimen sulan vaihto ...........141
Polttimon vaihto .........................142
Halogeeniajovalot ....................142
Sumuvalot ............................... 144
Etusuuntavilkut ........................ 144
Takavalot ................................. 145
Kylkisuuntavilkut ......................146
Lisäjarruvalo ............................ 146
Rekisterikilven valo ..................147
Sisävalot .................................. 147
Kojelaudan valaistus ...............147Sähköjärjestelmä .......................148
Sulakkeet ................................. 148
Moottoritilan sulakerasia ..........149
Kojelaudan sulakerasia ...........150
Auton työkalut ............................ 152
Työkalut ................................... 152
Vanteet ja renkaat .....................153
Talvirenkaat ............................. 153
Rengasmerkinnät ....................153
Rengaspaine ........................... 153
Rengaspaineiden valvontajärjestelmä ................. 155
Kuviourien syvyys ....................158
Rengas- ja vannekoon muuttaminen ........................... 158
Pölykapselit ............................. 158
Lumiketjut ................................ 159
Renkaankorjaussarja ...............159
Pyörän vaihto .......................... 162
Varapyörä ................................ 164
Käynnistys apukaapeleilla .........166
Vetäminen .................................. 168
Auton hinaaminen ...................168
Ulkopintojen hoito ......................169
Ulkopinnan hoito ......................169
Sisätilojen hoito .......................171Yleisiä tietoja
Lisävarusteet ja autoon tehdyt muutokset
Suosittelemme alkuperäisosien ja
lisävarusteiden sekä autotyypille
nimenomaisesti hyväksyttyjen osien
käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden
sopivuudesta.
Kaikki vakiokuntoiseen autoon tehdyt muutokset, muunnokset tai muutvaihdot (mukaan lukien, rajoituksetta,
ohjelmiston muutokset, elektronisten
ohjausyksiköiden muutokset) saatta‐ vat mitätöidä Opelin tarjoaman
takuun. Lisäksi tällaiset muutokset saattavat vaikuttaa kuljettajan apujär‐ jestelmiin, polttoaineenkulutukseen,
auton CO 2-päästöihin ja muihin pääs‐
töihin ja ne saattavat aiheuttaa sen,
että auto ei enää ole tyyppihyväksyn‐ nän mukainen, mikä saattaa vaikut‐
taa auton rekisteröinnin kelpoisuu‐
teen.

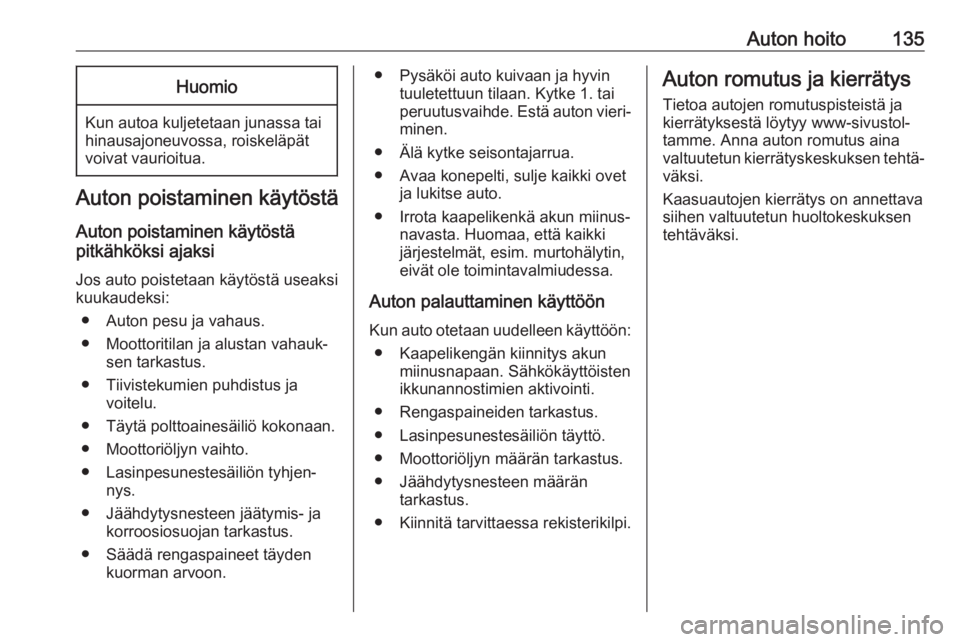

Auton hoito135Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
● Auton pesu ja vahaus.
● Moottoritilan ja alustan vahauk‐ sen tarkastus.
● Tiivistekumien puhdistus ja voitelu.
● Täytä polttoainesäiliö kokonaan.
● Moottoriöljyn vaihto.
● Lasinpesunestesäiliön tyhjen‐ nys.
● Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus.
● Säädä rengaspaineet täyden kuorman arvoon.
● Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke 1. tai
peruutusvaihde. Estä auton vieri‐
minen.
● Älä kytke seisontajarrua.
● Avaa konepelti, sulje kaikki ovet ja lukitse auto.
● Irrota kaapelikenkä akun miinus‐ navasta. Huomaa, että kaikki
järjestelmät, esim. murtohälytin,
eivät ole toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön: ● Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten
ikkunannostimien aktivointi.
● Rengaspaineiden tarkastus.
● Lasinpesunestesäiliön täyttö.
● Moottoriöljyn määrän tarkastus.
● Jäähdytysnesteen määrän tarkastus.
● Kiinnitä tarvittaessa rekisterikilpi.Auton romutus ja kierrätys
Tietoa autojen romutuspisteistä ja
kierrätyksestä löytyy www-sivustol‐
tamme. Anna auton romutus aina
valtuutetun kierrätyskeskuksen tehtä‐
väksi.
Kaasuautojen kierrätys on annettava
siihen valtuutetun huoltokeskuksen tehtäväksi.

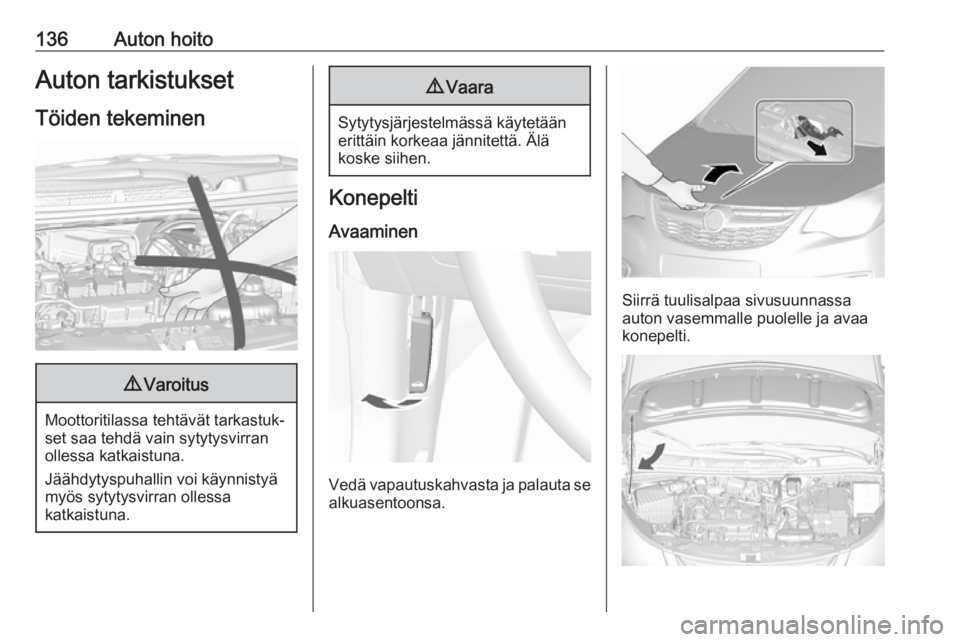

136Auton hoitoAuton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ollessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa
katkaistuna.
9 Vaara
Sytytysjärjestelmässä käytetään
erittäin korkeaa jännitettä. Älä
koske siihen.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.
Siirrä tuulisalpaa sivusuunnassa
auton vasemmalle puolelle ja avaa
konepelti.

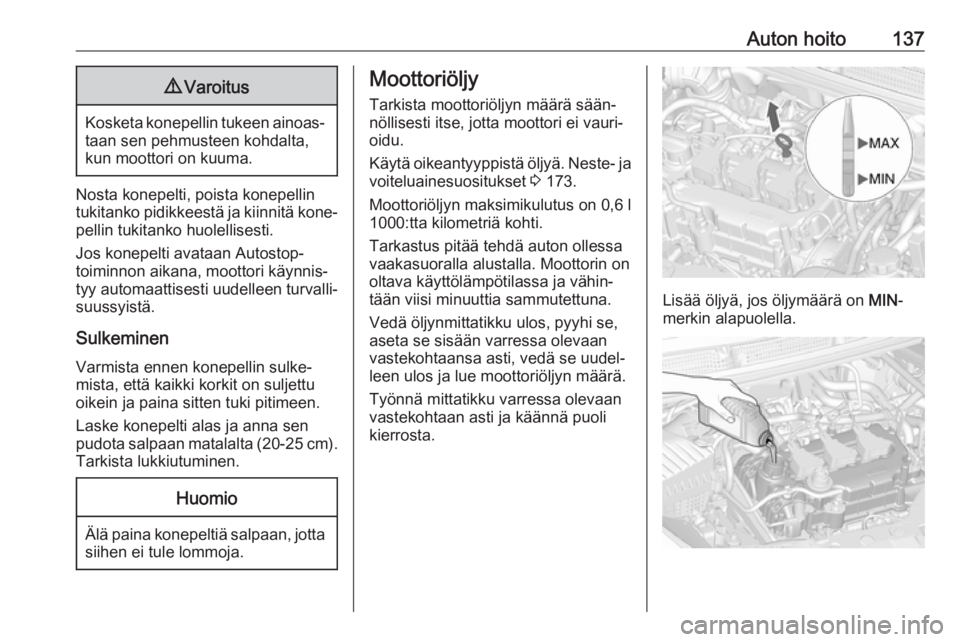

Auton hoito1379Varoitus
Kosketa konepellin tukeen ainoas‐
taan sen pehmusteen kohdalta,
kun moottori on kuuma.
Nosta konepelti, poista konepellin
tukitanko pidikkeestä ja kiinnitä kone‐ pellin tukitanko huolellisesti.
Jos konepelti avataan Autostop- toiminnon aikana, moottori käynnis‐
tyy automaattisesti uudelleen turvalli‐
suussyistä.
Sulkeminen Varmista ennen konepellin sulke‐
mista, että kaikki korkit on suljettu
oikein ja paina sitten tuki pitimeen.
Laske konepelti alas ja anna sen
pudota salpaan matalalta (20-25 cm ).
Tarkista lukkiutuminen.
Huomio
Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja.
Moottoriöljy
Tarkista moottoriöljyn määrä sään‐
nöllisesti itse, jotta moottori ei vauri‐
oidu.
Käytä oikeantyyppistä öljyä. Neste- ja voiteluainesuositukset 3 173.
Moottoriöljyn maksimikulutus on 0,6 l 1000:tta kilometriä kohti.
Tarkastus pitää tehdä auton ollessa
vaakasuoralla alustalla. Moottorin on
oltava käyttölämpötilassa ja vähin‐
tään viisi minuuttia sammutettuna.
Vedä öljynmittatikku ulos, pyyhi se,
aseta se sisään varressa olevaan
vastekohtaansa asti, vedä se uudel‐
leen ulos ja lue moottoriöljyn määrä.
Työnnä mittatikku varressa olevaan
vastekohtaan asti ja käännä puoli
kierrosta.
Lisää öljyä, jos öljymäärä on MIN-
merkin alapuolella.

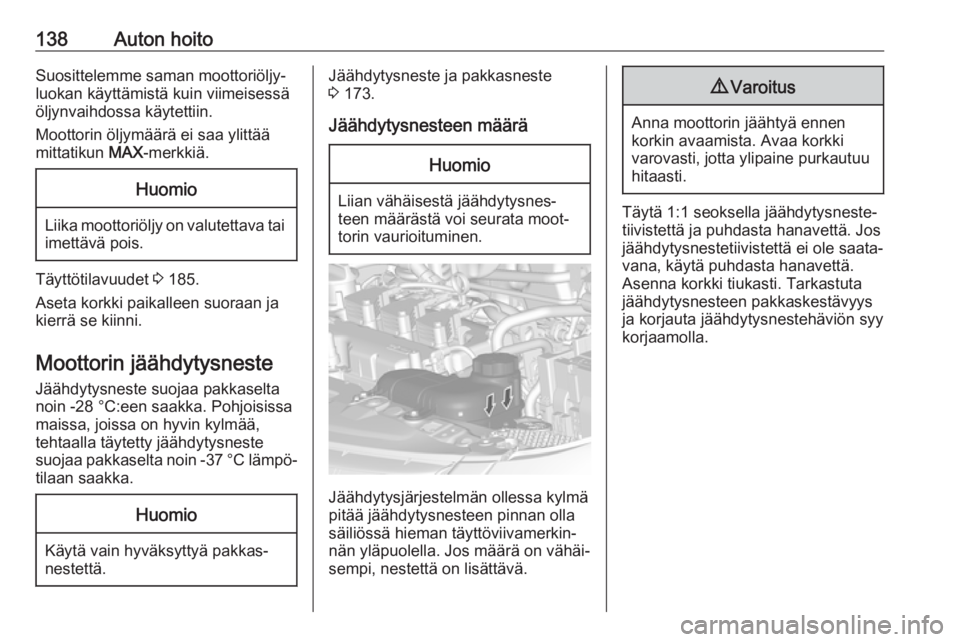

138Auton hoitoSuosittelemme saman moottoriöljy‐
luokan käyttämistä kuin viimeisessä
öljynvaihdossa käytettiin.
Moottorin öljymäärä ei saa ylittää
mittatikun MAX-merkkiä.Huomio
Liika moottoriöljy on valutettava tai
imettävä pois.
Täyttötilavuudet 3 185.
Aseta korkki paikalleen suoraan ja kierrä se kiinni.
Moottorin jäähdytysneste
Jäähdytysneste suojaa pakkaselta noin -28 °C:een saakka. Pohjoisissa
maissa, joissa on hyvin kylmää,
tehtaalla täytetty jäähdytysneste
suojaa pakkaselta noin -37 °C lämpö‐ tilaan saakka.
Huomio
Käytä vain hyväksyttyä pakkas‐
nestettä.
Jäähdytysneste ja pakkasneste
3 173.
Jäähdytysnesteen määräHuomio
Liian vähäisestä jäähdytysnes‐
teen määrästä voi seurata moot‐
torin vaurioituminen.
Jäähdytysjärjestelmän ollessa kylmä
pitää jäähdytysnesteen pinnan olla
säiliössä hieman täyttöviivamerkin‐
nän yläpuolella. Jos määrä on vähäi‐
sempi, nestettä on lisättävä.
9 Varoitus
Anna moottorin jäähtyä ennen
korkin avaamista. Avaa korkki
varovasti, jotta ylipaine purkautuu
hitaasti.
Täytä 1:1 seoksella jäähdytysneste‐
tiivistettä ja puhdasta hanavettä. Jos
jäähdytysnestetiivistettä ei ole saata‐
vana, käytä puhdasta hanavettä.
Asenna korkki tiukasti. Tarkastuta
jäähdytysnesteen pakkaskestävyys
ja korjauta jäähdytysnestehäviön syy
korjaamolla.
