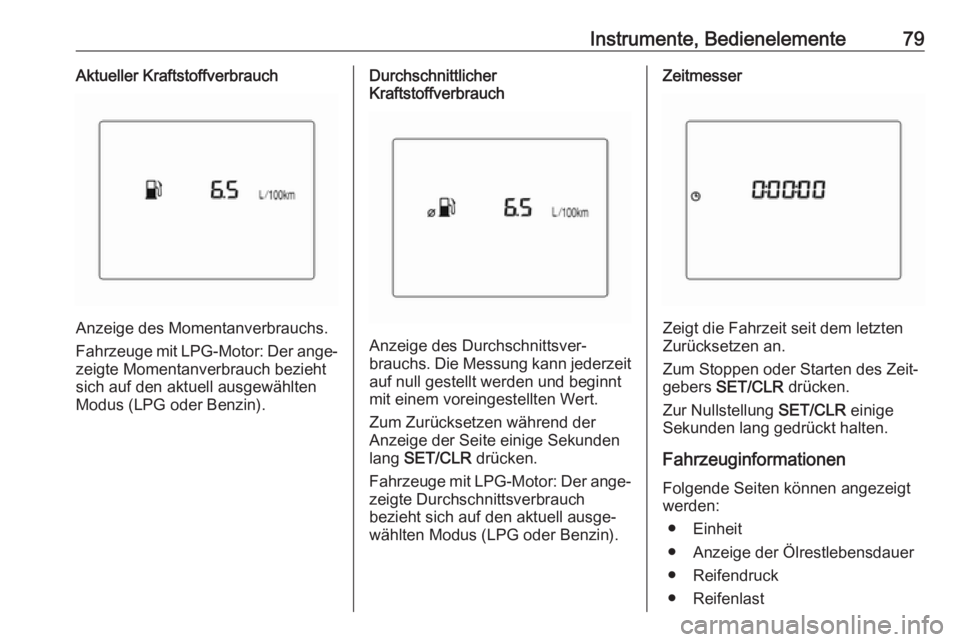

Instrumente, Bedienelemente79Aktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch
bezieht sich auf den aktuell ausge‐
wählten Modus (LPG oder Benzin).
Zeitmesser
Zeigt die Fahrzeit seit dem letzten
Zurücksetzen an.
Zum Stoppen oder Starten des Zeit‐
gebers SET/CLR drücken.
Zur Nullstellung SET/CLR einige
Sekunden lang gedrückt halten.
Fahrzeuginformationen Folgende Seiten können angezeigt
werden:
● Einheit
● Anzeige der Ölrestlebensdauer
● Reifendruck
● Reifenlast

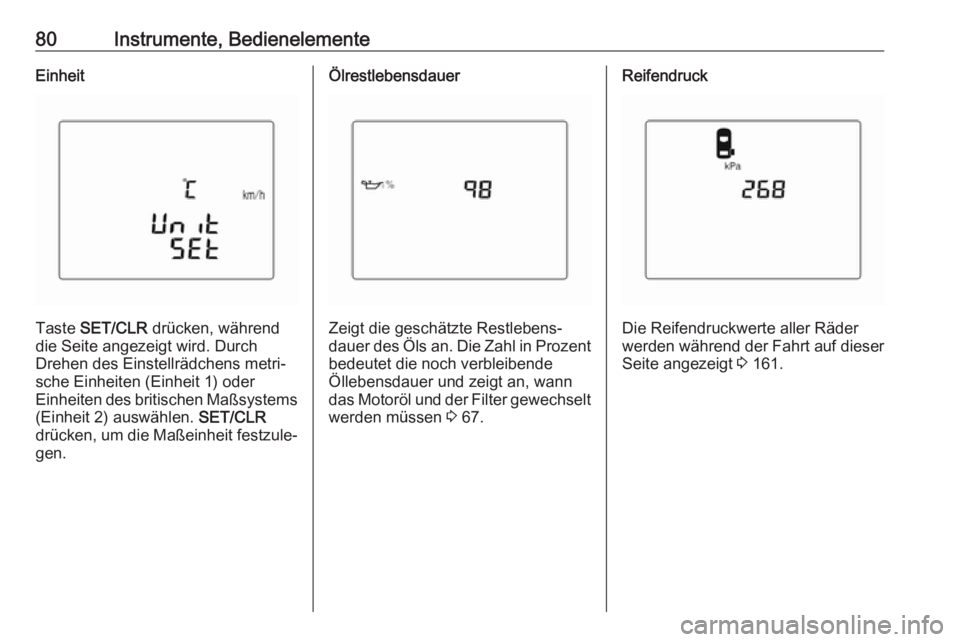

80Instrumente, BedienelementeEinheit
Taste SET/CLR drücken, während
die Seite angezeigt wird. Durch
Drehen des Einstellrädchens metri‐
sche Einheiten (Einheit 1) oder
Einheiten des britischen Maßsystems (Einheit 2) auswählen. SET/CLR
drücken, um die Maßeinheit festzule‐
gen.
Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Zahl in Prozent
bedeutet die noch verbleibende
Öllebensdauer und zeigt an, wann
das Motoröl und der Filter gewechselt werden müssen 3 67.
Reifendruck
Die Reifendruckwerte aller Räder
werden während der Fahrt auf dieser
Seite angezeigt 3 161.

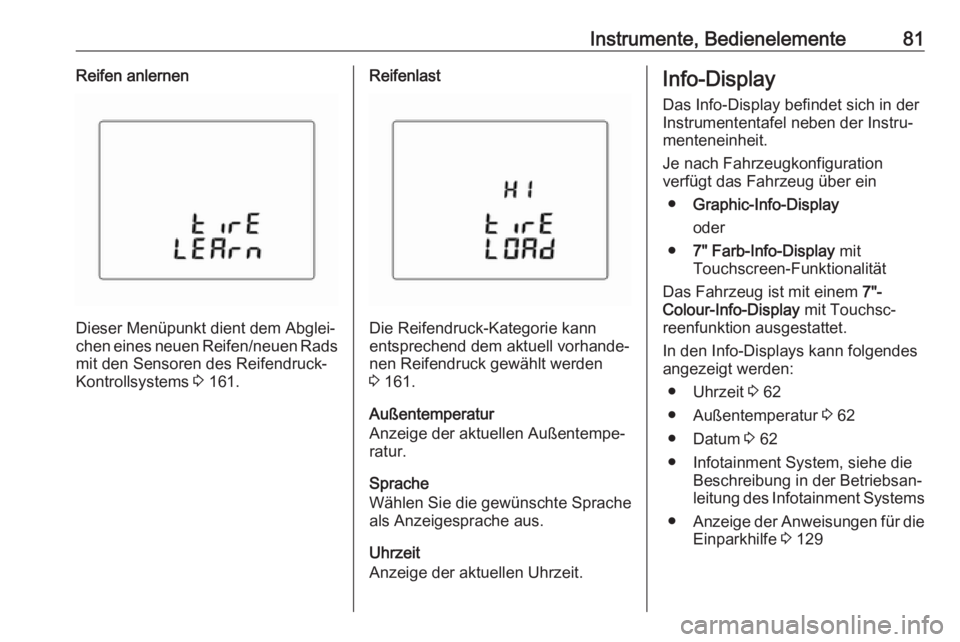

Instrumente, Bedienelemente81Reifen anlernen
Dieser Menüpunkt dient dem Abglei‐
chen eines neuen Reifen/neuen Rads mit den Sensoren des Reifendruck-Kontrollsystems 3 161.
Reifenlast
Die Reifendruck-Kategorie kann
entsprechend dem aktuell vorhande‐
nen Reifendruck gewählt werden
3 161.
Außentemperatur
Anzeige der aktuellen Außentempe‐
ratur.
Sprache
Wählen Sie die gewünschte Sprache
als Anzeigesprache aus.
Uhrzeit
Anzeige der aktuellen Uhrzeit.
Info-Display
Das Info-Display befindet sich in der
Instrumententafel neben der Instru‐
menteneinheit.
Je nach Fahrzeugkonfiguration
verfügt das Fahrzeug über ein
● Graphic-Info-Display
oder
● 7" Farb-Info-Display mit
Touchscreen-Funktionalität
Das Fahrzeug ist mit einem 7"-
Colour-Info-Display mit Touchsc‐
reenfunktion ausgestattet.
In den Info-Displays kann folgendes
angezeigt werden:
● Uhrzeit 3 62
● Außentemperatur 3 62
● Datum 3 62
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Anzeige der Anweisungen für die
Einparkhilfe 3 129

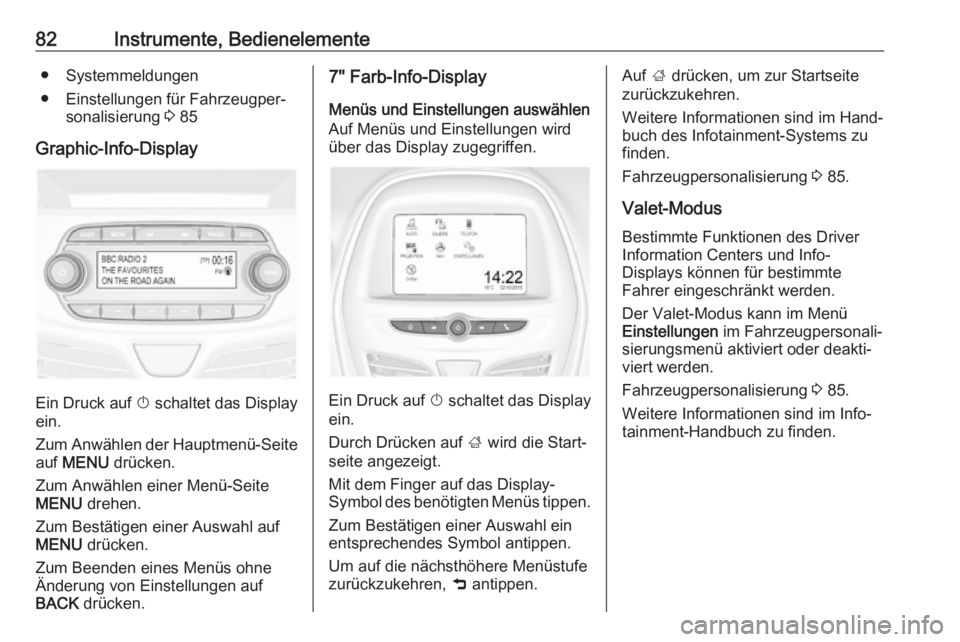

82Instrumente, Bedienelemente● Systemmeldungen
● Einstellungen für Fahrzeugper‐ sonalisierung 3 85
Graphic-Info-Display
Ein Druck auf X schaltet das Display
ein.
Zum Anwählen der Hauptmenü-Seite
auf MENU drücken.
Zum Anwählen einer Menü-Seite
MENU drehen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne
Änderung von Einstellungen auf
BACK drücken.
7" Farb-Info-Display
Menüs und Einstellungen auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Mit dem Finger auf das Display-
Symbol des benötigten Menüs tippen.
Zum Bestätigen einer Auswahl einentsprechendes Symbol antippen.
Um auf die nächsthöhere Menüstufe
zurückzukehren, 9 antippen.
Auf ; drücken, um zur Startseite
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 85.
Valet-Modus
Bestimmte Funktionen des Driver
Information Centers und Info-
Displays können für bestimmte
Fahrer eingeschränkt werden.
Der Valet-Modus kann im Menü
Einstellungen im Fahrzeugpersonali‐
sierungsmenü aktiviert oder deakti‐
viert werden.
Fahrzeugpersonalisierung 3 85.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.

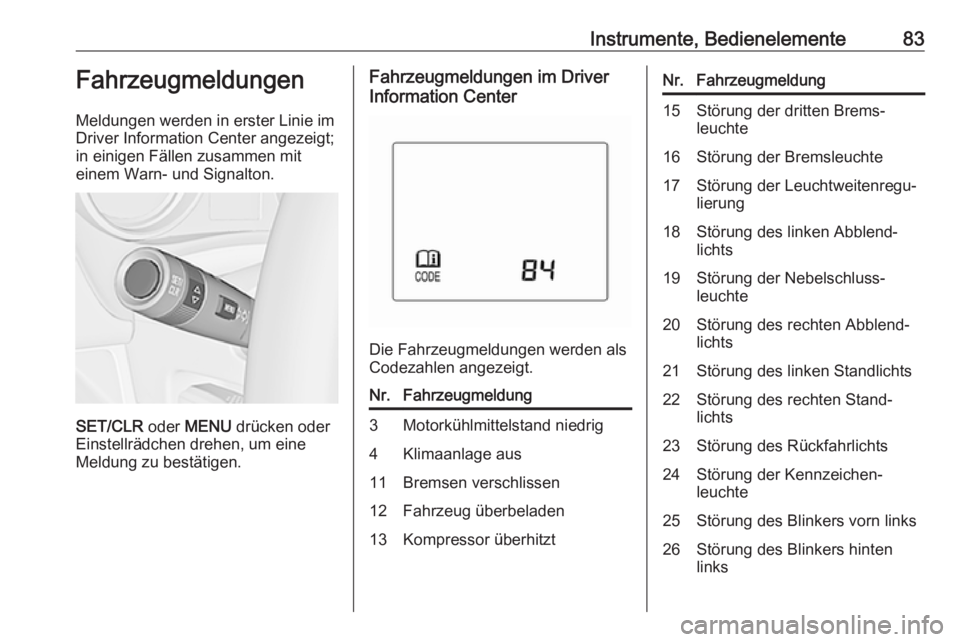

Instrumente, Bedienelemente83Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt;
in einigen Fällen zusammen mit
einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine
Meldung zu bestätigen.
Fahrzeugmeldungen im Driver
Information Center
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung3Motorkühlmittelstand niedrig4Klimaanlage aus11Bremsen verschlissen12Fahrzeug überbeladen13Kompressor überhitztNr.Fahrzeugmeldung15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der Nebelschluss‐
leuchte20Störung des rechten Abblend‐
lichts21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links

84Instrumente, BedienelementeNr.Fahrzeugmeldung27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts35Batterie in Funkfernbedienung
ersetzen36ESC wird initialisiert49Spurverlassenswarnung nicht
verfügbar52Steuerriemen ersetzen56Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließen61Fenster hinten links öffnen,
dann schließenNr.Fahrzeugmeldung62Fenster hinten rechts öffnen,
dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten75Klimaanlage warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten / Getriebestö‐
rung
Automatisiertes Schaltgetriebe
3 11882Motoröl bald wechseln84Verringerte Motorleistung89Fehlfunktion, Service95Airbag warten145Waschwasserstand prüfenNr.Fahrzeugmeldung151Zum Starten Kupplung drücken174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltet
Fahrzeugmeldungen im Colour-
Info-Display
Einige wichtige Meldungen werden zusätzlich auf dem Colour-Info-
Display angezeigt. Manche Meldun‐
gen werden nur einige Sekunden
lang eingeblendet.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte
Sicherheitsgurte hat Vorrang vor
allen anderen Warn- und Signaltö‐
nen.

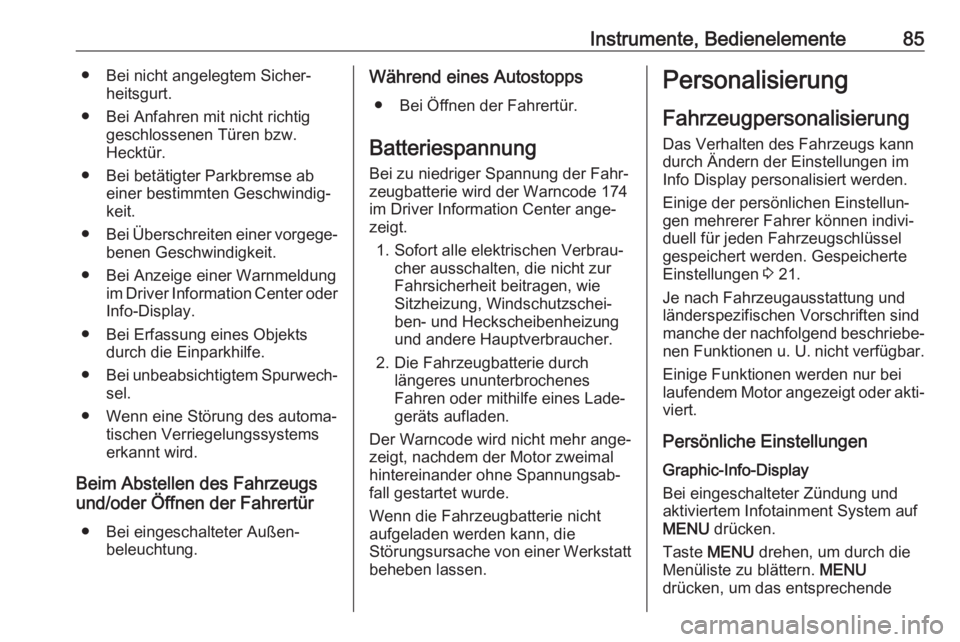

Instrumente, Bedienelemente85● Bei nicht angelegtem Sicher‐heitsgurt.
● Bei Anfahren mit nicht richtig geschlossenen Türen bzw.
Hecktür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.
● Bei Überschreiten einer vorgege‐
benen Geschwindigkeit.
● Bei Anzeige einer Warnmeldung im Driver Information Center oderInfo-Display.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei unbeabsichtigtem Spurwech‐
sel.
● Wenn eine Störung des automa‐ tischen Verriegelungssystems
erkannt wird.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.Während eines Autostopps
● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird der Warncode 174 im Driver Information Center ange‐
zeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
Sitzheizung, Windschutzschei‐
ben- und Heckscheibenheizung
und andere Hauptverbraucher.
2. Die Fahrzeugbatterie durch längeres ununterbrochenes
Fahren oder mithilfe eines Lade‐
geräts aufladen.
Der Warncode wird nicht mehr ange‐ zeigt, nachdem der Motor zweimal
hintereinander ohne Spannungsab‐
fall gestartet wurde.
Wenn die Fahrzeugbatterie nicht
aufgeladen werden kann, die
Störungsursache von einer Werkstatt beheben lassen.Personalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐
duell für jeden Fahrzeugschlüssel
gespeichert werden. Gespeicherte Einstellungen 3 21.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen u. U. nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder akti‐
viert.
Persönliche Einstellungen Graphic-Info-Display
Bei eingeschalteter Zündung und
aktiviertem Infotainment System auf
MENU drücken.
Taste MENU drehen, um durch die
Menüliste zu blättern. MENU
drücken, um das entsprechende

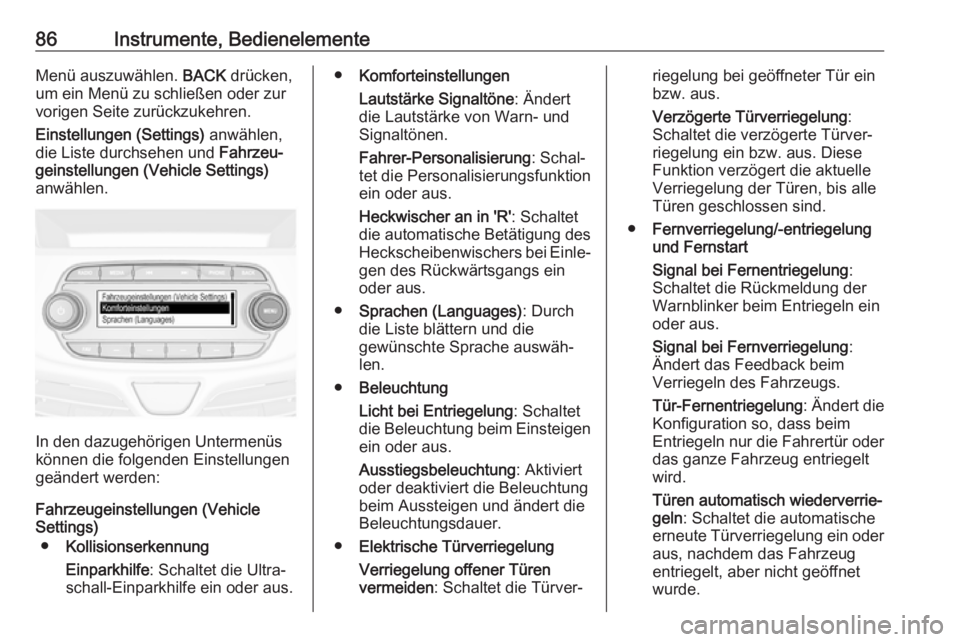

86Instrumente, BedienelementeMenü auszuwählen. BACK drücken,
um ein Menü zu schließen oder zur
vorigen Seite zurückzukehren.
Einstellungen (Settings) anwählen,
die Liste durchsehen und Fahrzeu‐
geinstellungen (Vehicle Settings)
anwählen.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Fahrzeugeinstellungen (Vehicle
Settings)
● Kollisionserkennung
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.
● Komforteinstellungen
Lautstärke Signaltöne : Ändert
die Lautstärke von Warn- und Signaltönen.
Fahrer-Personalisierung : Schal‐
tet die Personalisierungsfunktion
ein oder aus.
Heckwischer an in 'R' : Schaltet
die automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Sprachen (Languages) : Durch
die Liste blättern und die
gewünschte Sprache auswäh‐
len.
● Beleuchtung
Licht bei Entriegelung : Schaltet
die Beleuchtung beim Einsteigen
ein oder aus.
Ausstiegsbeleuchtung : Aktiviert
oder deaktiviert die Beleuchtung
beim Aussteigen und ändert die
Beleuchtungsdauer.
● Elektrische Türverriegelung
Verriegelung offener Türen
vermeiden : Schaltet die Türver‐riegelung bei geöffneter Tür ein
bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Fernverriegelung/-entriegelung
und Fernstart
Signal bei Fernentriegelung :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Signal bei Fernverriegelung :
Ändert das Feedback beim
Verriegeln des Fahrzeugs.
Tür-Fernentriegelung : Ändert die
Konfiguration so, dass beim
Entriegeln nur die Fahrertür oder
das ganze Fahrzeug entriegelt
wird.
Türen automatisch wiederverrie‐
geln : Schaltet die automatische
erneute Türverriegelung ein oder aus, nachdem das Fahrzeug
entriegelt, aber nicht geöffnet
wurde.

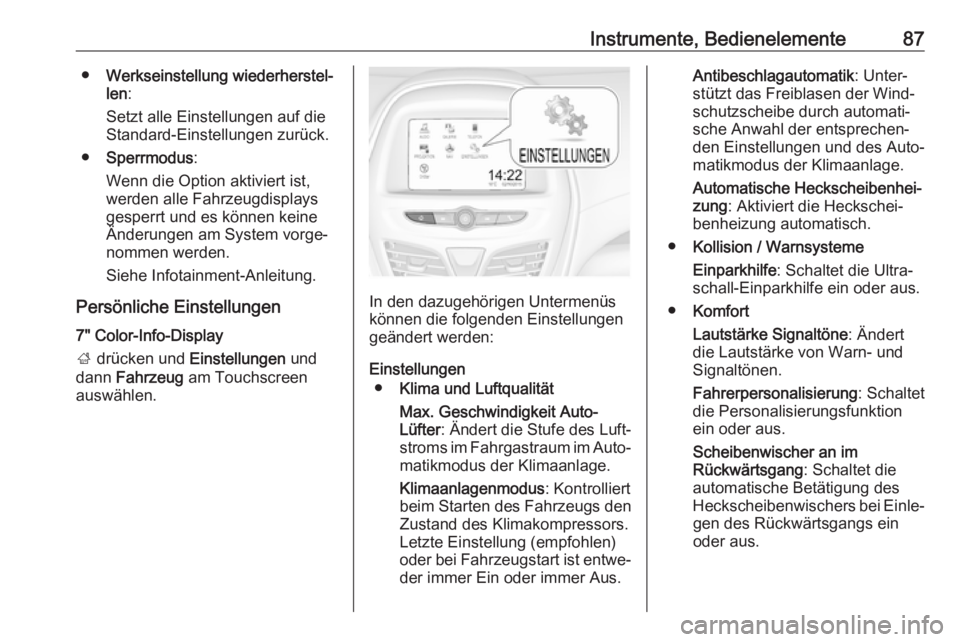

Instrumente, Bedienelemente87●Werkseinstellung wiederherstel‐
len :
Setzt alle Einstellungen auf die Standard-Einstellungen zurück.
● Sperrmodus :
Wenn die Option aktiviert ist,
werden alle Fahrzeugdisplays
gesperrt und es können keine
Änderungen am System vorge‐
nommen werden.
Siehe Infotainment-Anleitung.
Persönliche Einstellungen 7" Color-Info-Display
; drücken und Einstellungen und
dann Fahrzeug am Touchscreen
auswählen.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Einstellungen ● Klima und Luftqualität
Max. Geschwindigkeit Auto-
Lüfter : Ändert die Stufe des Luft‐
stroms im Fahrgastraum im Auto‐
matikmodus der Klimaanlage.
Klimaanlagenmodus : Kontrolliert
beim Starten des Fahrzeugs den
Zustand des Klimakompressors.
Letzte Einstellung (empfohlen)
oder bei Fahrzeugstart ist entwe‐
der immer Ein oder immer Aus.
Antibeschlagautomatik : Unter‐
stützt das Freiblasen der Wind‐
schutzscheibe durch automati‐ sche Anwahl der entsprechen‐
den Einstellungen und des Auto‐
matikmodus der Klimaanlage.
Automatische Heckscheibenhei‐
zung : Aktiviert die Heckschei‐
benheizung automatisch.
● Kollision / Warnsysteme
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.
● Komfort
Lautstärke Signaltöne : Ändert
die Lautstärke von Warn- und
Signaltönen.
Fahrerpersonalisierung : Schaltet
die Personalisierungsfunktion ein oder aus.
Scheibenwischer an im
Rückwärtsgang : Schaltet die
automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.

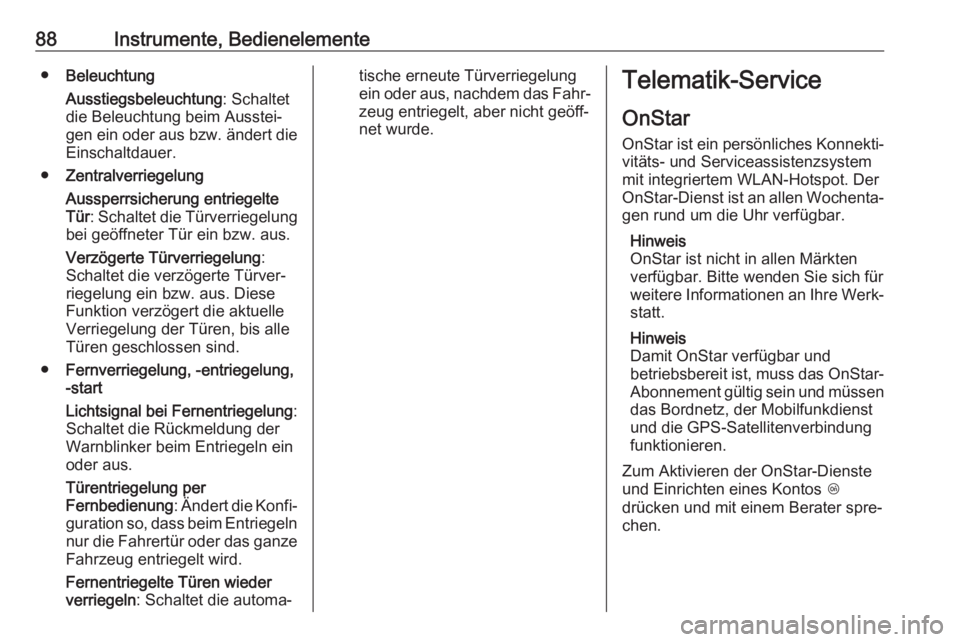

88Instrumente, Bedienelemente●Beleuchtung
Ausstiegsbeleuchtung : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die Einschaltdauer.
● Zentralverriegelung
Aussperrsicherung entriegelte
Tür : Schaltet die Türverriegelung
bei geöffneter Tür ein bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle
Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Fernverriegelung, -entriegelung,
-start
Lichtsignal bei Fernentriegelung :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Türentriegelung per
Fernbedienung : Ändert die Konfi‐
guration so, dass beim Entriegeln
nur die Fahrertür oder das ganze Fahrzeug entriegelt wird.
Fernentriegelte Türen wieder
verriegeln : Schaltet die automa‐tische erneute Türverriegelung
ein oder aus, nachdem das Fahr‐
zeug entriegelt, aber nicht geöff‐
net wurde.Telematik-Service
OnStar
OnStar ist ein persönliches Konnekti‐ vitäts- und Serviceassistenzsystem
mit integriertem WLAN-Hotspot. Der OnStar-Dienst ist an allen Wochenta‐ gen rund um die Uhr verfügbar.
Hinweis
OnStar ist nicht in allen Märkten verfügbar. Bitte wenden Sie sich für
weitere Informationen an Ihre Werk‐
statt.
Hinweis
Damit OnStar verfügbar und
betriebsbereit ist, muss das OnStar- Abonnement gültig sein und müssen
das Bordnetz, der Mobilfunkdienst
und die GPS-Satellitenverbindung
funktionieren.
Zum Aktivieren der OnStar-Dienste
und Einrichten eines Kontos Z
drücken und mit einem Berater spre‐ chen.
