OPEL KARL 2017 Gebruikershandleiding (in Dutch)

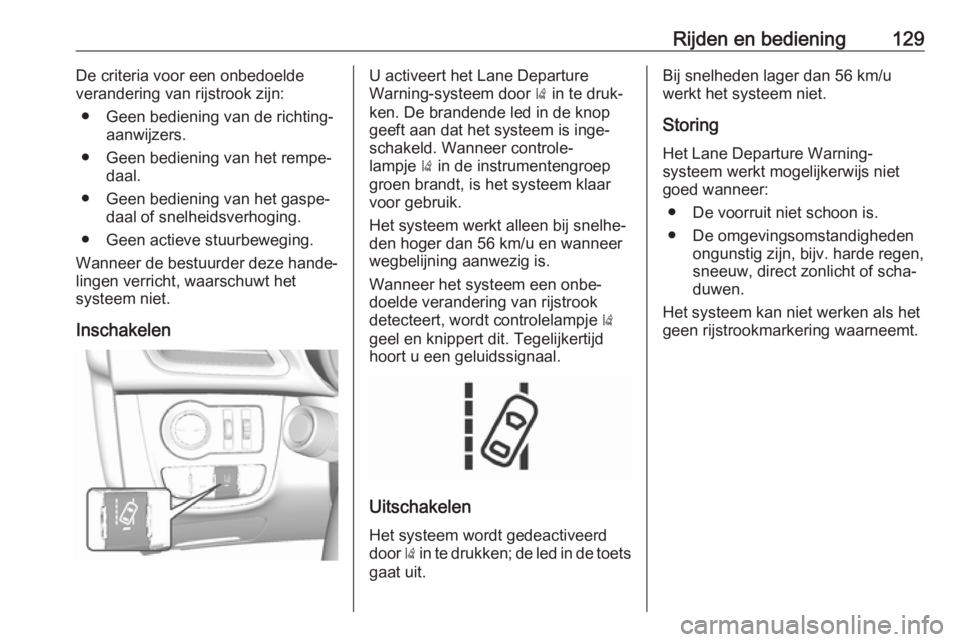

Rijden en bediening129De criteria voor een onbedoelde
verandering van rijstrook zijn:
● Geen bediening van de richting‐ aanwijzers.
● Geen bediening van het rempe‐ daal.
● Geen bediening van het gaspe‐ daal of snelheidsverhoging.
● Geen actieve stuurbeweging.
Wanneer de bestuurder deze hande‐
lingen verricht, waarschuwt het
systeem niet.
InschakelenU activeert het Lane Departure
Warning-systeem door ) in te druk‐
ken. De brandende led in de knop
geeft aan dat het systeem is inge‐
schakeld. Wanneer controle‐
lampje ) in de instrumentengroep
groen brandt, is het systeem klaar
voor gebruik.
Het systeem werkt alleen bij snelhe‐
den hoger dan 56 km/u en wanneer
wegbelijning aanwezig is.
Wanneer het systeem een onbe‐
doelde verandering van rijstrook
detecteert, wordt controlelampje )
geel en knippert dit. Tegelijkertijd
hoort u een geluidssignaal.
Uitschakelen
Het systeem wordt gedeactiveerd
door ) in te drukken; de led in de toets
gaat uit.
Bij snelheden lager dan 56 km/u
werkt het systeem niet.
Storing
Het Lane Departure Warning-
systeem werkt mogelijkerwijs niet
goed wanneer:
● De voorruit niet schoon is.
● De omgevingsomstandigheden ongunstig zijn, bijv. harde regen,
sneeuw, direct zonlicht of scha‐
duwen.
Het systeem kan niet werken als het
geen rijstrookmarkering waarneemt.

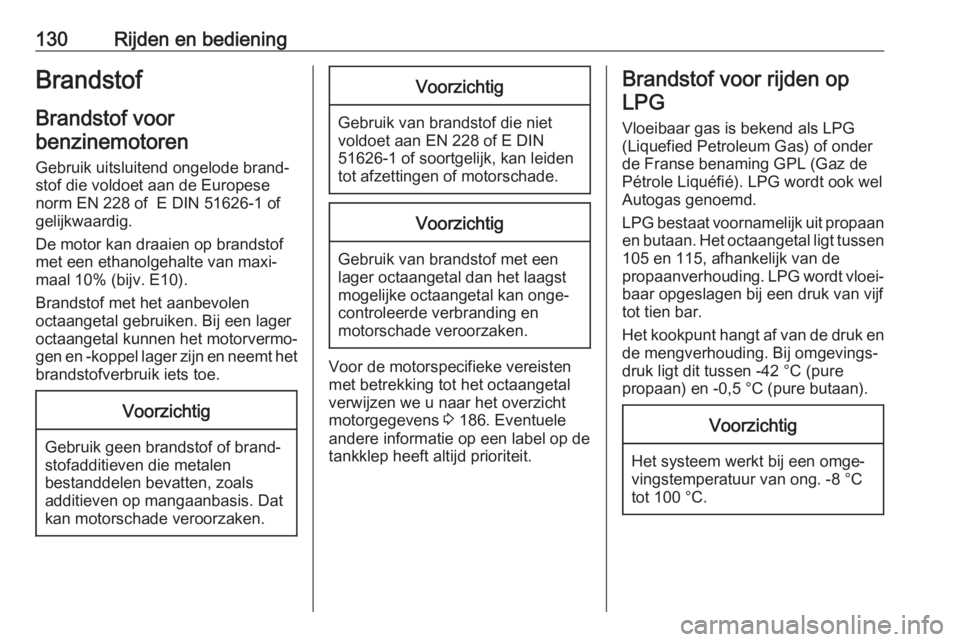

130Rijden en bedieningBrandstof
Brandstof voor benzinemotoren
Gebruik uitsluitend ongelode brand‐
stof die voldoet aan de Europese
norm EN 228 of E DIN 51626-1 of
gelijkwaardig.
De motor kan draaien op brandstof
met een ethanolgehalte van maxi‐
maal 10% (bijv. E10).
Brandstof met het aanbevolen
octaangetal gebruiken. Bij een lager
octaangetal kunnen het motorvermo‐
gen en -koppel lager zijn en neemt het
brandstofverbruik iets toe.Voorzichtig
Gebruik geen brandstof of brand‐
stofadditieven die metalen
bestanddelen bevatten, zoals
additieven op mangaanbasis. Dat
kan motorschade veroorzaken.
Voorzichtig
Gebruik van brandstof die niet
voldoet aan EN 228 of E DIN
51626-1 of soortgelijk, kan leiden
tot afzettingen of motorschade.
Voorzichtig
Gebruik van brandstof met een
lager octaangetal dan het laagst
mogelijke octaangetal kan onge‐
controleerde verbranding en
motorschade veroorzaken.
Voor de motorspecifieke vereisten
met betrekking tot het octaangetal
verwijzen we u naar het overzicht
motorgegevens 3 186. Eventuele
andere informatie op een label op de
tankklep heeft altijd prioriteit.
Brandstof voor rijden op
LPG
Vloeibaar gas is bekend als LPG (Liquefied Petroleum Gas) of onder
de Franse benaming GPL (Gaz de
Pétrole Liquéfié). LPG wordt ook wel
Autogas genoemd.
LPG bestaat voornamelijk uit propaan
en butaan. Het octaangetal ligt tussen 105 en 115, afhankelijk van de
propaanverhouding. LPG wordt vloei‐
baar opgeslagen bij een druk van vijf
tot tien bar.
Het kookpunt hangt af van de druk en
de mengverhouding. Bij omgevings‐
druk ligt dit tussen -42 °C (pure
propaan) en -0,5 °C (pure butaan).Voorzichtig
Het systeem werkt bij een omge‐
vingstemperatuur van ong. -8 °C
tot 100 °C.

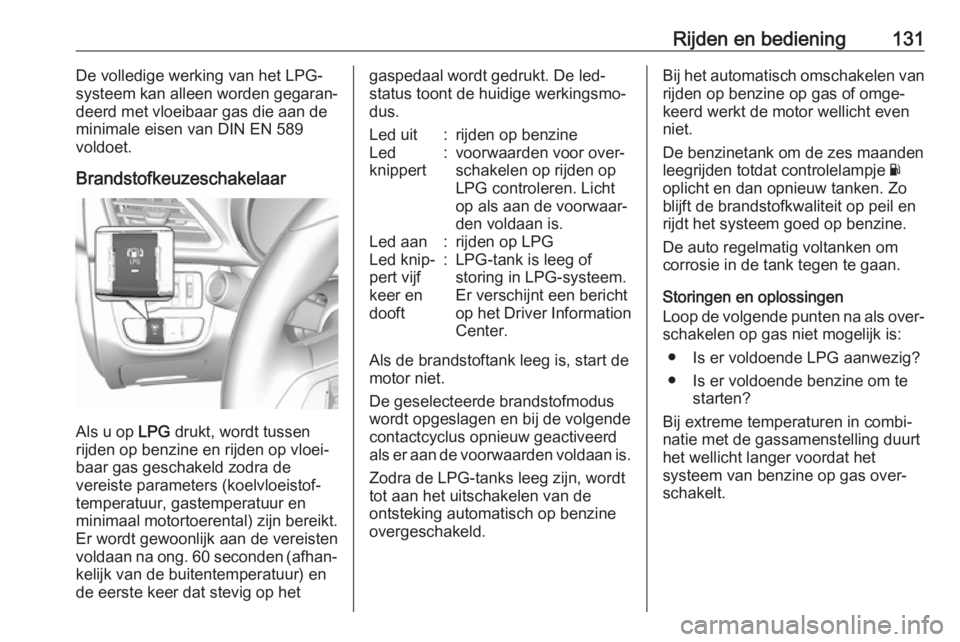

Rijden en bediening131De volledige werking van het LPG-
systeem kan alleen worden gegaran‐
deerd met vloeibaar gas die aan de
minimale eisen van DIN EN 589
voldoet.
Brandstofkeuzeschakelaar
Als u op LPG drukt, wordt tussen
rijden op benzine en rijden op vloei‐
baar gas geschakeld zodra de
vereiste parameters (koelvloeistof‐
temperatuur, gastemperatuur en
minimaal motortoerental) zijn bereikt.
Er wordt gewoonlijk aan de vereisten
voldaan na ong. 60 seconden (afhan‐ kelijk van de buitentemperatuur) en
de eerste keer dat stevig op het
gaspedaal wordt gedrukt. De led-
status toont de huidige werkingsmo‐ dus.Led uit:rijden op benzineLed
knippert:voorwaarden voor over‐
schakelen op rijden op
LPG controleren. Licht
op als aan de voorwaar‐
den voldaan is.Led aan:rijden op LPGLed knip‐
pert vijf
keer en
dooft:LPG-tank is leeg of
storing in LPG-systeem.
Er verschijnt een bericht
op het Driver Information
Center.
Als de brandstoftank leeg is, start de
motor niet.
De geselecteerde brandstofmodus
wordt opgeslagen en bij de volgende
contactcyclus opnieuw geactiveerd als er aan de voorwaarden voldaan is.
Zodra de LPG-tanks leeg zijn, wordt
tot aan het uitschakelen van de
ontsteking automatisch op benzine
overgeschakeld.
Bij het automatisch omschakelen van rijden op benzine op gas of omge‐
keerd werkt de motor wellicht even
niet.
De benzinetank om de zes maanden leegrijden totdat controlelampje Y
oplicht en dan opnieuw tanken. Zo
blijft de brandstofkwaliteit op peil en
rijdt het systeem goed op benzine.
De auto regelmatig voltanken om
corrosie in de tank tegen te gaan.
Storingen en oplossingen
Loop de volgende punten na als over‐
schakelen op gas niet mogelijk is:
● Is er voldoende LPG aanwezig?● Is er voldoende benzine om te starten?
Bij extreme temperaturen in combi‐
natie met de gassamenstelling duurt
het wellicht langer voordat het
systeem van benzine op gas over‐
schakelt.

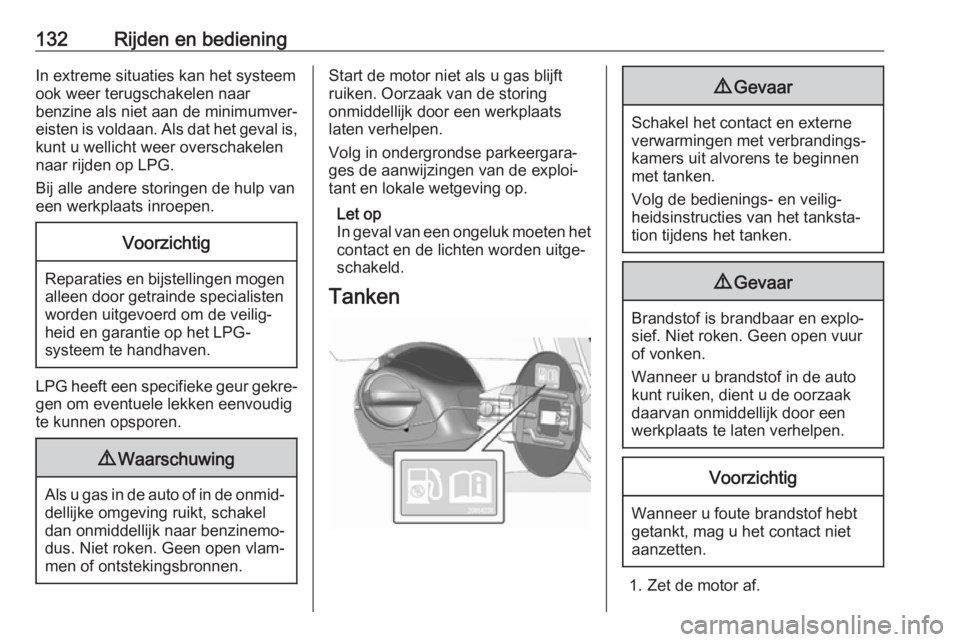

132Rijden en bedieningIn extreme situaties kan het systeemook weer terugschakelen naar
benzine als niet aan de minimumver‐
eisten is voldaan. Als dat het geval is,
kunt u wellicht weer overschakelen
naar rijden op LPG.
Bij alle andere storingen de hulp van
een werkplaats inroepen.Voorzichtig
Reparaties en bijstellingen mogen
alleen door getrainde specialisten
worden uitgevoerd om de veilig‐
heid en garantie op het LPG-
systeem te handhaven.
LPG heeft een specifieke geur gekre‐
gen om eventuele lekken eenvoudig
te kunnen opsporen.
9 Waarschuwing
Als u gas in de auto of in de onmid‐
dellijke omgeving ruikt, schakel
dan onmiddellijk naar benzinemo‐
dus. Niet roken. Geen open vlam‐ men of ontstekingsbronnen.
Start de motor niet als u gas blijft
ruiken. Oorzaak van de storing
onmiddellijk door een werkplaats
laten verhelpen.
Volg in ondergrondse parkeergara‐
ges de aanwijzingen van de exploi‐
tant en lokale wetgeving op.
Let op
In geval van een ongeluk moeten het contact en de lichten worden uitge‐
schakeld.
Tanken9 Gevaar
Schakel het contact en externe
verwarmingen met verbrandings‐ kamers uit alvorens te beginnenmet tanken.
Volg de bedienings- en veilig‐
heidsinstructies van het tanksta‐
tion tijdens het tanken.
9 Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
1. Zet de motor af.

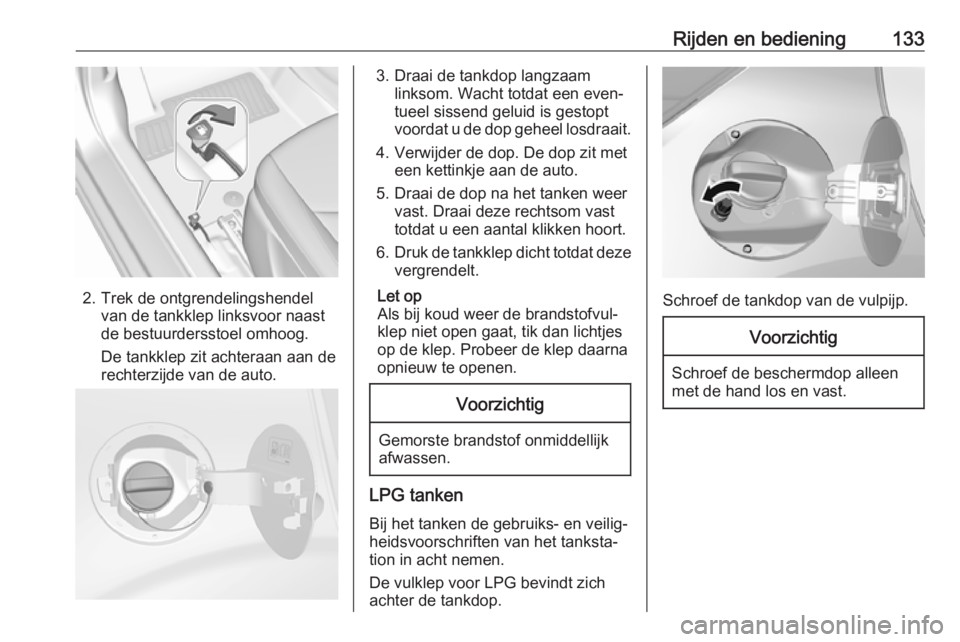

Rijden en bediening133
2. Trek de ontgrendelingshendelvan de tankklep linksvoor naast
de bestuurdersstoel omhoog.
De tankklep zit achteraan aan de
rechterzijde van de auto.
3. Draai de tankdop langzaam linksom. Wacht totdat een even‐
tueel sissend geluid is gestopt
voordat u de dop geheel losdraait.
4. Verwijder de dop. De dop zit met een kettinkje aan de auto.
5. Draai de dop na het tanken weer vast. Draai deze rechtsom vast
totdat u een aantal klikken hoort.
6. Druk de tankklep dicht totdat deze
vergrendelt.
Let op
Als bij koud weer de brandstofvul‐
klep niet open gaat, tik dan lichtjes
op de klep. Probeer de klep daarna
opnieuw te openen.Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor LPG bevindt zich
achter de tankdop.
Schroef de tankdop van de vulpijp.
Voorzichtig
Schroef de beschermdop alleen
met de hand los en vast.

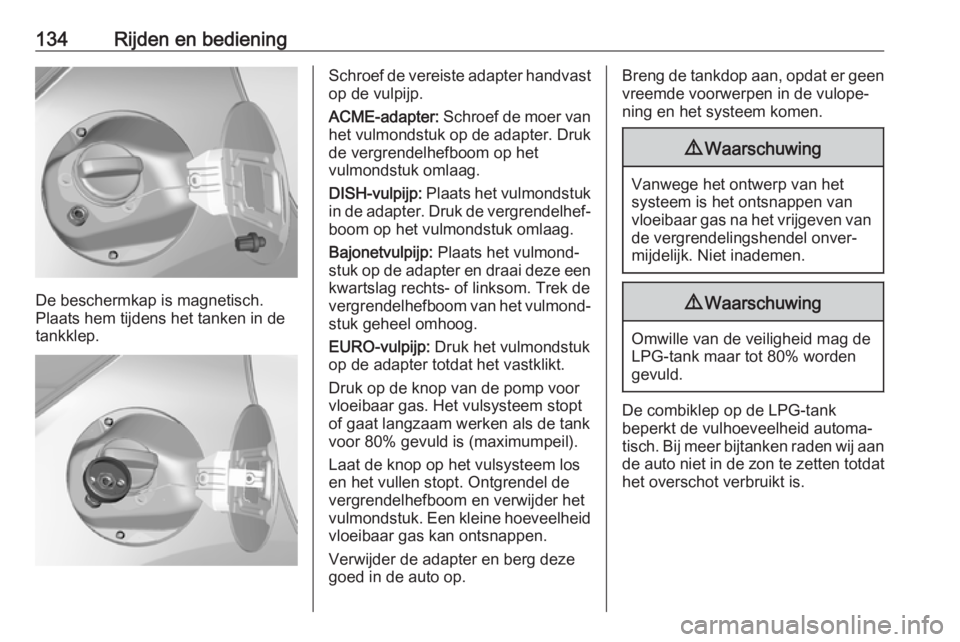

134Rijden en bediening
De beschermkap is magnetisch.
Plaats hem tijdens het tanken in de
tankklep.
Schroef de vereiste adapter handvast op de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk
de vergrendelhefboom op het
vulmondstuk omlaag.
DISH-vulpijp: Plaats het vulmondstuk
in de adapter. Druk de vergrendelhef‐
boom op het vulmondstuk omlaag.
Bajonetvulpijp: Plaats het vulmond‐
stuk op de adapter en draai deze een kwartslag rechts- of linksom. Trek de
vergrendelhefboom van het vulmond‐ stuk geheel omhoog.
EURO-vulpijp: Druk het vulmondstuk
op de adapter totdat het vastklikt.
Druk op de knop van de pomp voor
vloeibaar gas. Het vulsysteem stopt
of gaat langzaam werken als de tank
voor 80% gevuld is (maximumpeil).
Laat de knop op het vulsysteem los
en het vullen stopt. Ontgrendel de
vergrendelhefboom en verwijder het
vulmondstuk. Een kleine hoeveelheid vloeibaar gas kan ontsnappen.
Verwijder de adapter en berg deze
goed in de auto op.Breng de tankdop aan, opdat er geen vreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het
systeem is het ontsnappen van
vloeibaar gas na het vrijgeven van de vergrendelingshendel onver‐
mijdelijk. Niet inademen.
9 Waarschuwing
Omwille van de veiligheid mag de
LPG-tank maar tot 80% worden
gevuld.
De combiklep op de LPG-tank
beperkt de vulhoeveelheid automa‐
tisch. Bij meer bijtanken raden wij aan
de auto niet in de zon te zetten totdat het overschot verbruikt is.

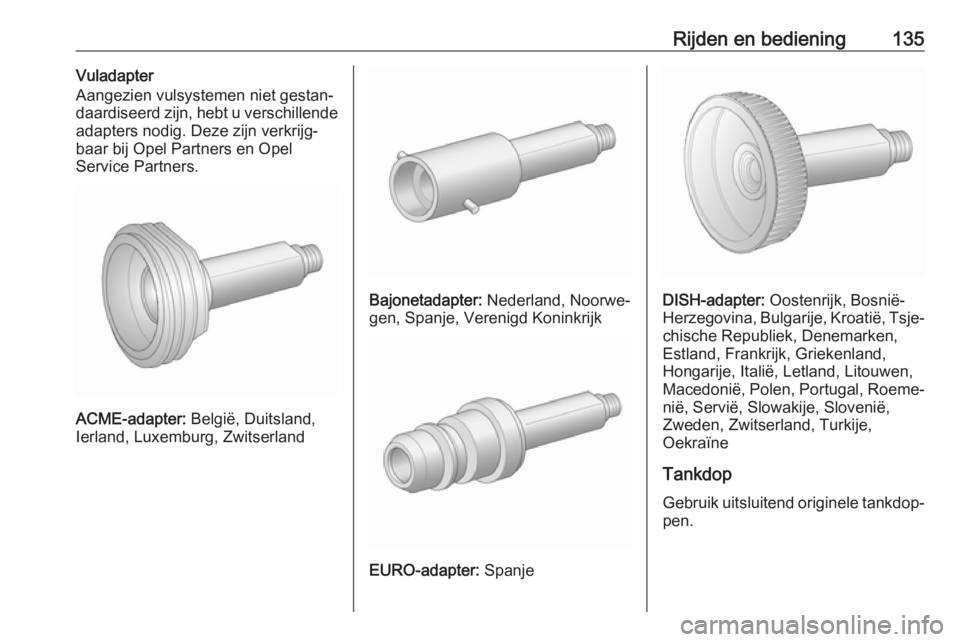

Rijden en bediening135Vuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende
adapters nodig. Deze zijn verkrijg‐
baar bij Opel Partners en Opel
Service Partners.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje
DISH-adapter: Oostenrijk, Bosnië-
Herzegovina, Bulgarije, Kroatië, Tsje‐
chische Republiek, Denemarken,
Estland, Frankrijk, Griekenland,
Hongarije, Italië, Letland, Litouwen,
Macedonië, Polen, Portugal, Roeme‐
nië, Servië, Slowakije, Slovenië,
Zweden, Zwitserland, Turkije,
Oekraïne
Tankdop Gebruik uitsluitend originele tankdop‐pen.

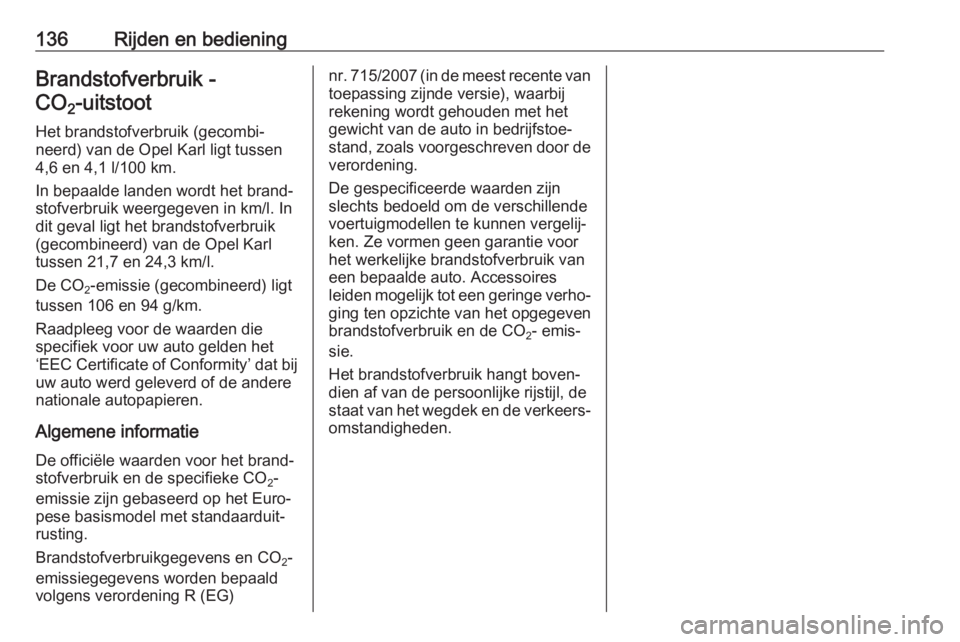

136Rijden en bedieningBrandstofverbruik -CO 2-uitstoot
Het brandstofverbruik (gecombi‐
neerd) van de Opel Karl ligt tussen
4,6 en 4,1 l/100 km.
In bepaalde landen wordt het brand‐
stofverbruik weergegeven in km/l. In
dit geval ligt het brandstofverbruik
(gecombineerd) van de Opel Karl
tussen 21,7 en 24,3 km/l.
De CO 2-emissie (gecombineerd) ligt
tussen 106 en 94 g/km.
Raadpleeg voor de waarden die
specifiek voor uw auto gelden het
‘EEC Certificate of Conformity’ dat bij uw auto werd geleverd of de andere
nationale autopapieren.
Algemene informatie
De officiële waarden voor het brand‐
stofverbruik en de specifieke CO 2-
emissie zijn gebaseerd op het Euro‐ pese basismodel met standaarduit‐
rusting.
Brandstofverbruikgegevens en CO 2-
emissiegegevens worden bepaald
volgens verordening R (EG)nr. 715/2007 (in de meest recente van
toepassing zijnde versie), waarbij
rekening wordt gehouden met het
gewicht van de auto in bedrijfstoe‐
stand, zoals voorgeschreven door de
verordening.
De gespecificeerde waarden zijn
slechts bedoeld om de verschillende
voertuigmodellen te kunnen vergelij‐
ken. Ze vormen geen garantie voor
het werkelijke brandstofverbruik van
een bepaalde auto. Accessoires
leiden mogelijk tot een geringe verho‐ ging ten opzichte van het opgegeven
brandstofverbruik en de CO 2- emis‐
sie.
Het brandstofverbruik hangt boven‐
dien af van de persoonlijke rijstijl, de
staat van het wegdek en de verkeers‐
omstandigheden.

Verzorging van de auto137Verzorging van de
autoAlgemene informatie ..................138
Accessoires en modificaties van auto ........................................ 138
Auto stallen .............................. 138
Verwerking van sloopauto .......139
Controle van de auto .................139
Werkzaamheden uitvoeren .....139
Motorkap ................................. 139
Motorolie .................................. 140
Koelvloeistof ............................ 141
Sproeiervloeistof ......................142
Remmen .................................. 142
Remvloeistof ............................ 142
Accu ........................................ 143
Wisserblad vervangen .............144
Gloeilamp vervangen .................145
Halogeenkoplampen ...............145
Mistlampen .............................. 147
Richtingaanwijzers vooraan ....148
Achterlichten ............................ 148
Zijrichtingaanwijzers ................149
Derde remlicht ......................... 150
Kentekenverlichting .................150Binnenverlichting .....................151
Instrumentenverlichting ...........151
Elektrisch systeem .....................151
Zekeringen .............................. 151
Zekeringenkast in motorruimte 153
Zekeringenkast instrumentenpaneel ................154
Boordgereedschap ....................156
Gereedschap ........................... 156
Velgen en banden .....................157
Winterbanden .......................... 157
Aanduidingen op banden ........157
Bandenspanning .....................157
Bandenspanningscontrolesys‐ teem ....................................... 159
Profieldiepte ............................ 162
Van banden- en velgmaat veranderen ............................. 163
Wieldoppen ............................. 163
Sneeuwkettingen .....................163
Bandenreparatieset .................164
Wiel verwisselen ......................167
Reservewiel ............................. 169
Starthulp gebruiken ...................171
Trekken ...................................... 173
Auto slepen ............................. 173Verzorging van uiterlijk ..............174
Verzorging exterieur ................174
Verzorging interieur .................176

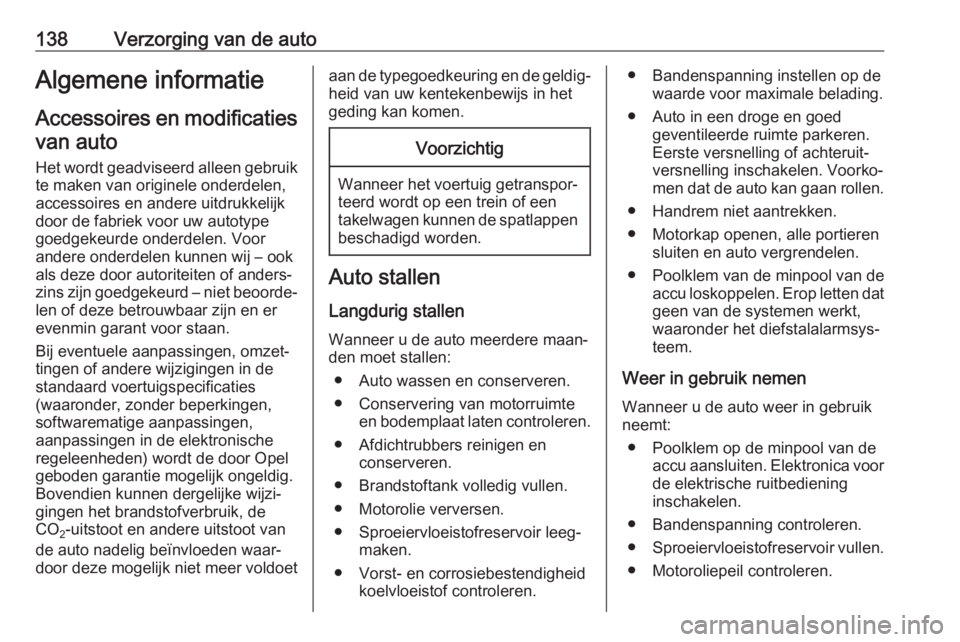

138Verzorging van de autoAlgemene informatieAccessoires en modificatiesvan auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Bovendien kunnen dergelijke wijzi‐
gingen het brandstofverbruik, de
CO 2-uitstoot en andere uitstoot van
de auto nadelig beïnvloeden waar‐
door deze mogelijk niet meer voldoetaan de typegoedkeuring en de geldig‐
heid van uw kentekenbewijs in het
geding kan komen.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op dewaarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen. Voorko‐
men dat de auto kan gaan rollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
waaronder het diefstalalarmsys‐
teem.
Weer in gebruik nemen Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren.
● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
