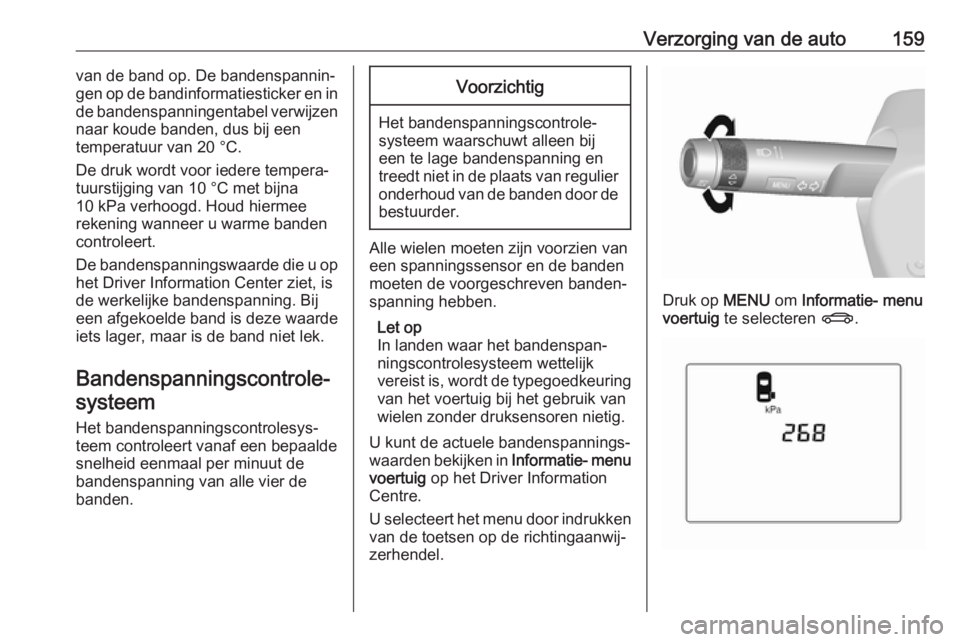

Verzorging van de auto159van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de bandenspanning van alle vier de
banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, wordt de typegoedkeuring van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Centre.
U selecteert het menu door indrukken
van de toetsen op de richtingaanwij‐
zerhendel.
Druk op MENU om Informatie- menu
voertuig te selecteren X.

160Verzorging van de autoDraai aan het stelwiel om het banden‐spanningscontrolesysteem te selec‐
teren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan
een bericht waarbij de desbetreffende
band knippert op het Driver Informa‐
tion Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur van de band.
Afhankelijkheid van temperatuur
3 157.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 73.
Als
w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 191.
Als w 60-90 seconden knippert en
daarna ononderbroken brandt, is er
sprake van een fout in het systeem.
De hulp van een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 82.
Schakel het contact uit wanneer de
bandenspanning moet worden
verhoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
ononderbroken.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het bandenspanningscontrolesysteemwerkt niet op deze banden. Het
controlelampje w brandt. Voor de
overige drie banden blijft het systeem
in werking.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐ controlesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensoren;
vervang de complete ventielsteel.

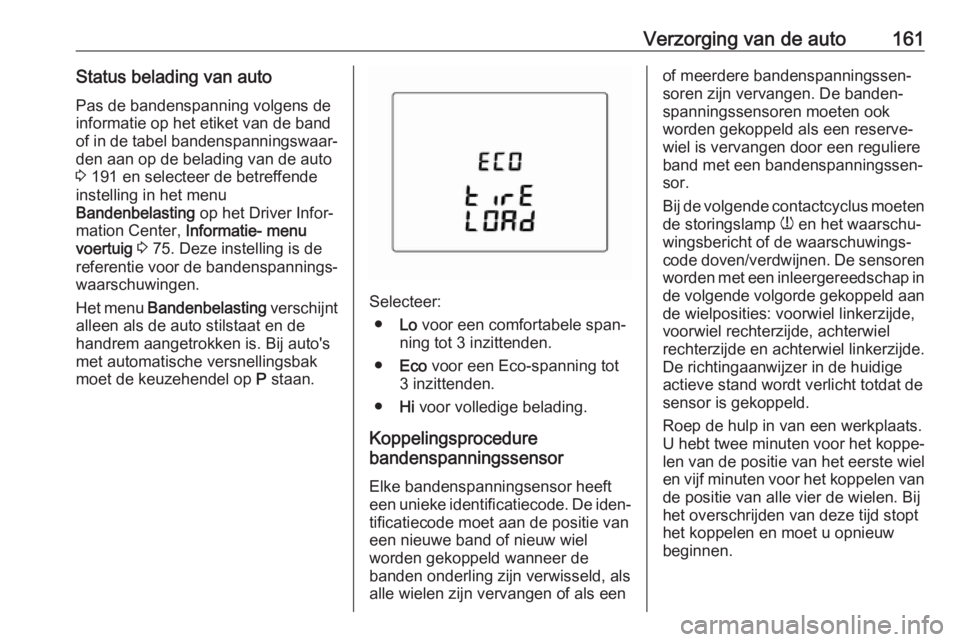

Verzorging van de auto161Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 191 en selecteer de betreffende
instelling in het menu
Bandenbelasting op het Driver Infor‐
mation Center, Informatie- menu
voertuig 3 75. Deze instelling is de
referentie voor de bandenspannings‐
waarschuwingen.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de
handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.
Selecteer:
● Lo voor een comfortabele span‐
ning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Hi voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningsensor heeft
een unieke identificatiecode. De iden‐
tificatiecode moet aan de positie van
een nieuwe band of nieuw wiel
worden gekoppeld wanneer de
banden onderling zijn verwisseld, als
alle wielen zijn vervangen of als een
of meerdere bandenspanningssen‐ soren zijn vervangen. De banden‐
spanningssensoren moeten ook
worden gekoppeld als een reserve‐
wiel is vervangen door een reguliere
band met een bandenspanningssen‐
sor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht of de waarschuwings‐
code doven/verdwijnen. De sensoren
worden met een inleergereedschap in de volgende volgorde gekoppeld aan de wielposities: voorwiel linkerzijde,
voorwiel rechterzijde, achterwiel
rechterzijde en achterwiel linkerzijde.
De richtingaanwijzer in de huidige
actieve stand wordt verlicht totdat de sensor is gekoppeld.
Roep de hulp in van een werkplaats.
U hebt twee minuten voor het koppe‐
len van de positie van het eerste wiel
en vijf minuten voor het koppelen van
de positie van alle vier de wielen. Bij
het overschrijden van deze tijd stopt
het koppelen en moet u opnieuw
beginnen.

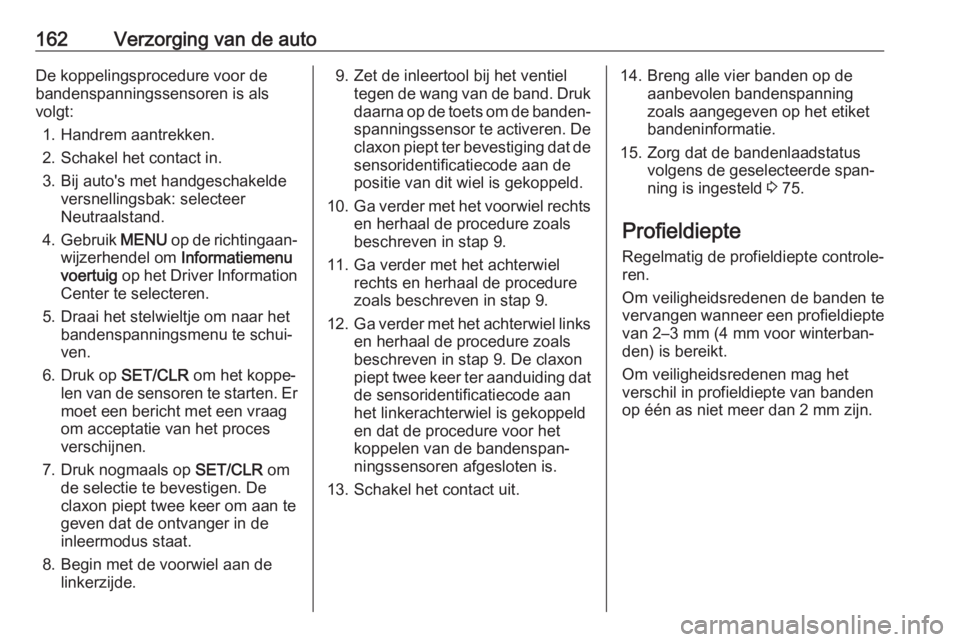

162Verzorging van de autoDe koppelingsprocedure voor de
bandenspanningssensoren is als
volgt:
1. Handrem aantrekken.
2. Schakel het contact in.
3. Bij auto's met handgeschakelde versnellingsbak: selecteer
Neutraalstand.
4. Gebruik MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.
5. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er moet een bericht met een vraag
om acceptatie van het proces
verschijnen.
7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De
claxon piept twee keer om aan te
geven dat de ontvanger in de
inleermodus staat.
8. Begin met de voorwiel aan de linkerzijde.9. Zet de inleertool bij het ventiel tegen de wang van de band. Druk
daarna op de toets om de banden‐ spanningssensor te activeren. Declaxon piept ter bevestiging dat de
sensoridentificatiecode aan de
positie van dit wiel is gekoppeld.
10. Ga verder met het voorwiel rechts
en herhaal de procedure zoals
beschreven in stap 9.
11. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 9.
12. Ga verder met het achterwiel links
en herhaal de procedure zoals
beschreven in stap 9. De claxon
piept twee keer ter aanduiding dat de sensoridentificatiecode aanhet linkerachterwiel is gekoppeld
en dat de procedure voor het
koppelen van de bandenspan‐
ningssensoren afgesloten is.
13. Schakel het contact uit.14. Breng alle vier banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket
bandeninformatie.
15. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 75.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.
Om veiligheidsredenen mag het
verschil in profieldiepte van banden
op één as niet meer dan 2 mm zijn.

Verzorging van de auto163

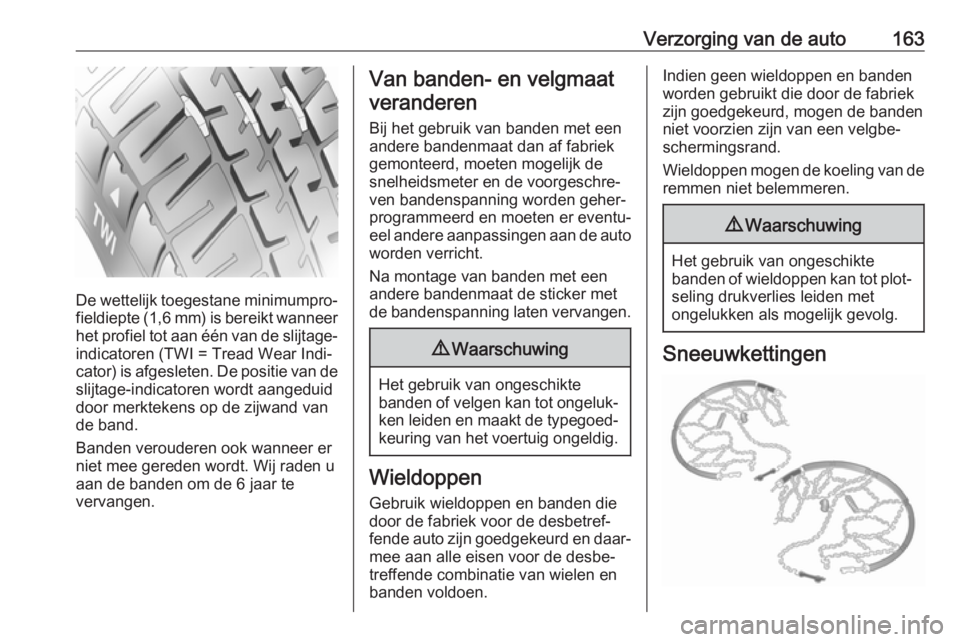

De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te vervangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning worden geher‐
programmeerd en moeten er eventu‐
eel andere aanpassingen aan de auto worden verricht.
Na montage van banden met een andere bandenmaat de sticker met
de bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte
banden of velgen kan tot ongeluk‐ ken leiden en maakt de typegoed‐keuring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐ mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte
banden of wieldoppen kan tot plot‐
seling drukverlies leiden met
ongelukken als mogelijk gevolg.
Sneeuwkettingen

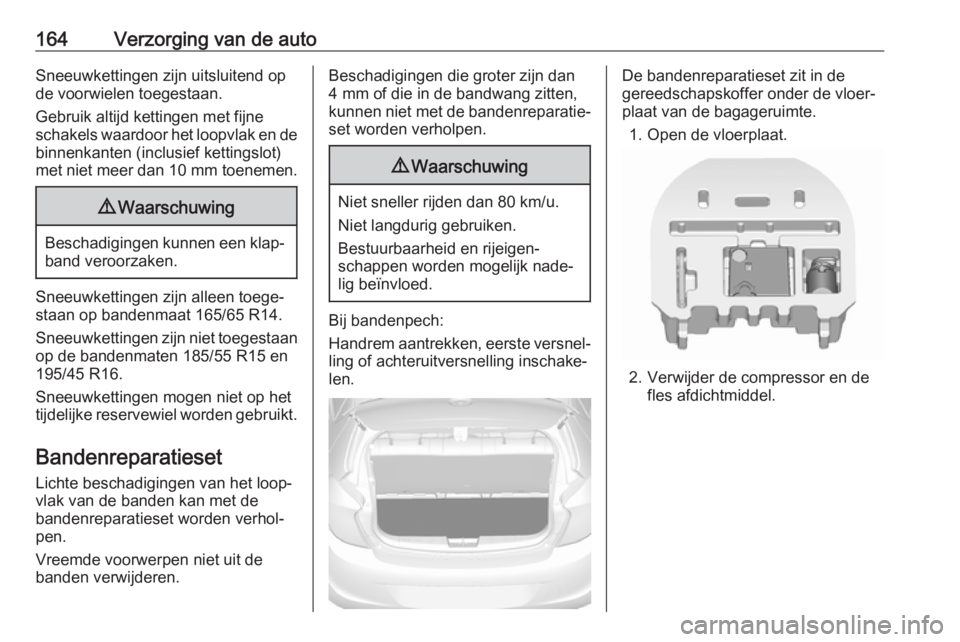

164Verzorging van de autoSneeuwkettingen zijn uitsluitend op
de voorwielen toegestaan.
Gebruik altijd kettingen met fijne
schakels waardoor het loopvlak en de binnenkanten (inclusief kettingslot)
met niet meer dan 10 mm toenemen.9Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn alleen toege‐
staan op bandenmaat 165/65 R14.
Sneeuwkettingen zijn niet toegestaan
op de bandenmaten 185/55 R15 en
195/45 R16.
Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.
Bandenreparatieset
Lichte beschadigingen van het loop‐
vlak van de banden kan met de
bandenreparatieset worden verhol‐
pen.
Vreemde voorwerpen niet uit de
banden verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐
set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken, eerste versnel‐ ling of achteruitversnelling inschake‐
len.
De bandenreparatieset zit in de
gereedschapskoffer onder de vloer‐ plaat van de bagageruimte.
1. Open de vloerplaat.
2. Verwijder de compressor en de fles afdichtmiddel.

Verzorging van de auto165

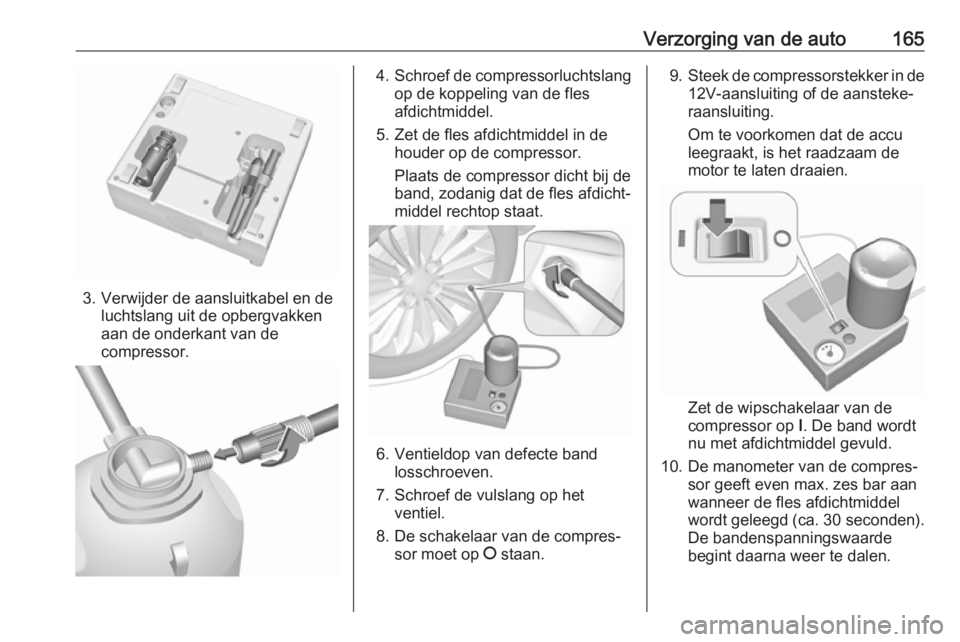

3. Verwijder de aansluitkabel en deluchtslang uit de opbergvakken
aan de onderkant van de compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles
afdichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band losschroeven.
7. Schroef de vulslang op het ventiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.
Zet de wipschakelaar van de
compressor op I. De band wordt
nu met afdichtmiddel gevuld.
10. De manometer van de compres‐ sor geeft even max. zes bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
De bandenspanningswaarde
begint daarna weer te dalen.

166Verzorging van de auto11. Al het afdichtmiddel wordt in deband gepompt. Daarna wordt de
band opgepompt.
12. De voorgeschreven bandenspan‐ ning moet binnen tien minuten
worden bereikt. Bandenspanning
3 191 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven
bandenspanning niet binnen tien
minuten bereikt, verwijder dan de
bandenreparatieset. De auto één
wielomwenteling verrijden. Sluit
de bandenreparatieset weer aan
en zet de vulprocedure tien minu‐
ten lang door. Wordt de voorge‐
schreven bandenspanning dan
nog niet bereikt, dan is de band te ernstig beschadigd. De hulp van
een werkplaats inroepen.
Laat eventueel de te hoge
bandenspanning af via de knop
boven op de manometer.
De compressor niet langer dan
tien minuten laten werken.
13. Maak de bandenreparatieset los. Borglipje op houder indrukken om
fles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐ ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de bagageruimte opbergen.
14. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
15. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
16. De rit onmiddellijk voortzetten, zodat het afdichtmiddel zichgelijkmatig in de band kan
verspreiden. Stop na ca. 10 km
(uiterlijk na tien minuten) en
controleer de bandenspanning.
Hiervoor de luchtslang van de
compressor rechtstreeks op
bandventiel en compressor
schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen
totdat de bandenspanning niet
meer afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer

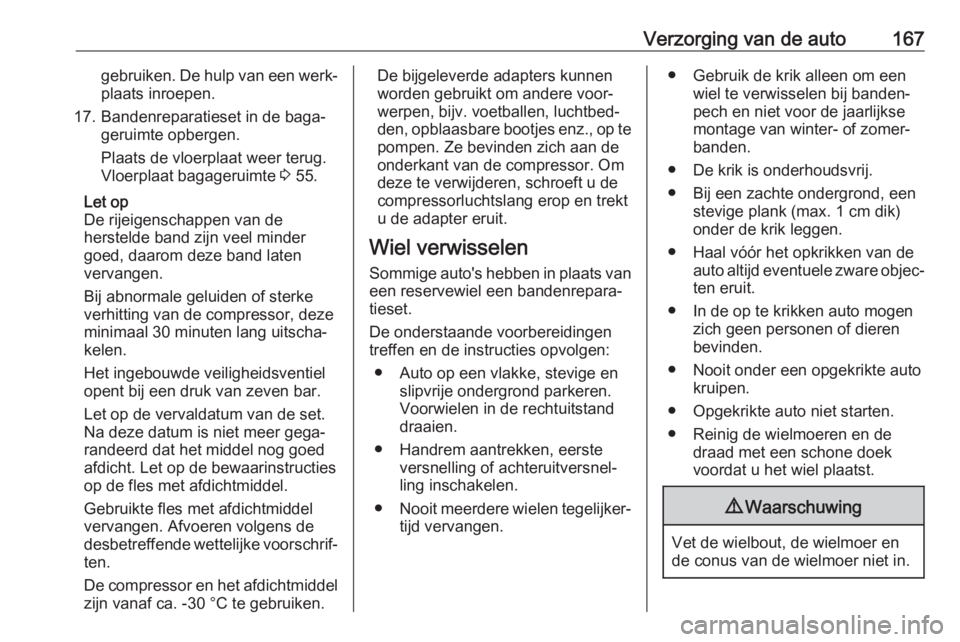

Verzorging van de auto167gebruiken. De hulp van een werk‐
plaats inroepen.
17. Bandenreparatieset in de baga‐ geruimte opbergen.
Plaats de vloerplaat weer terug.
Vloerplaat bagageruimte 3 55.
Let op
De rijeigenschappen van de
herstelde band zijn veel minder
goed, daarom deze band laten
vervangen.
Bij abnormale geluiden of sterke
verhitting van de compressor, deze
minimaal 30 minuten lang uitscha‐
kelen.
Het ingebouwde veiligheidsventiel
opent bij een druk van zeven bar.
Let op de vervaldatum van de set.
Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐
ten.
De compressor en het afdichtmiddel zijn vanaf ca. -30 °C te gebruiken.De bijgeleverde adapters kunnen
worden gebruikt om andere voor‐
werpen, bijv. voetballen, luchtbed‐
den, opblaasbare bootjes enz., op te pompen. Ze bevinden zich aan de
onderkant van de compressor. Om
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen
Sommige auto's hebben in plaats van een reservewiel een bandenrepara‐
tieset.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Handrem aantrekken, eerste versnelling of achteruitversnel‐ling inschakelen.
● Nooit meerdere wielen tegelijker‐
tijd vervangen.● Gebruik de krik alleen om een wiel te verwisselen bij banden‐pech en niet voor de jaarlijkse
montage van winter- of zomer‐ banden.
● De krik is onderhoudsvrij.
● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik)
onder de krik leggen.
● Haal vóór het opkrikken van de auto altijd eventuele zware objec‐
ten eruit.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Reinig de wielmoeren en de draad met een schone doek
voordat u het wiel plaatst.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.

168Verzorging van de auto1.Stalen velgen:
Wieldop verwijderen.
Lichtmetalen velgen met
boutkappen
Wielmoerdoppen met een schroe‐ vendraaier loswippen en verwij‐
deren. Ter bescherming een
zachte doek tussen de schroe‐
vendraaier en de lichtmetalen
velg aanbrengen.
Lichtmetalen velgen met
wieldoppen
Steek de trekker in de open sleuf
van de wieldop en trek de dop van de velg af. Boordgereedschap
3 156.2. Plaats de wielsleutel stevig op de
wielbouten en draai elke bout een
halve slag los.
De wielen kunnen met wielborg‐
bouten beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke bouten eerst de adapter voor de wielborgbouten op de boutkop
voordat u de wielsleutel erop zet.
De adapter ligt in het handschoe‐
nenkastje.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
4. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat
losschieten onmogelijk is.
Zwengel bevestigen en met de
krik recht onder het kriksteunpunt
aan de zwengel draaien totdat het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. 7. Draai de wielmoeren erop.
8. Auto laten zakken.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielbouten kruislings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
