OPEL KARL 2017 Instruktionsbok

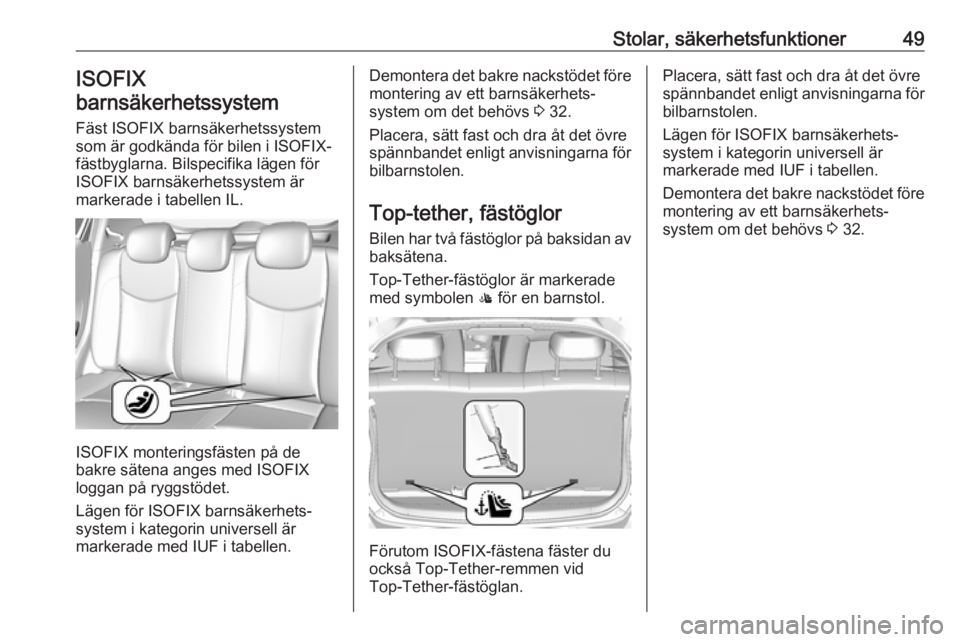

Stolar, säkerhetsfunktioner49ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är
markerade i tabellen IL.
ISOFIX monteringsfästen på de
bakre sätena anges med ISOFIX
loggan på ryggstödet.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen.
Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 32.
Placera, sätt fast och dra åt det övre spännbandet enligt anvisningarna för bilbarnstolen.
Top-tether, fästöglorBilen har två fästöglor på baksidan av
baksätena.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan.
Placera, sätt fast och dra åt det övre
spännbandet enligt anvisningarna för bilbarnstolen.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen.
Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 32.

50FörvaringFörvaringFörvaringsfack............................. 50
Handskfack ................................ 50
Mugghållare ............................... 50
Förvaringsutrymme i mittkonsol ................................. 51
Lastrum ........................................ 51
Insynsskydd lastrum ..................53
Lucka till förvaringsutrymme under lastrumsgolv ...................53
Varningstriangel ........................54
Första hjälpen-sats ....................55
Lastningsinformation ...................55Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Handskfacket har en adapter för
låsning av hjulbultarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

Förvaring51Förvaringsutrymme i
mittkonsol
Facket används för små föremål.
Lastrum
BagagerumsförstoringSe upp
Fäll först upp baksätets sittdyna
innan du fäller baksätets ryggstöd.
Annars kan baksätet skadas.
Observera!
Skjut framsätena framåt och ställ
framsätets ryggstöd upprätt för att
det ska finnas tillräckligt utrymme för att ändra baksätets sittdyna.
1. Dra upp framkanten på baksätets sittkudde för att frigöra den.
2. Dra upp bakänden av baksätets sittdyna till upprätt läge.
3. Ta bort baksätets nackskydd 3 32.
4. Dra i frigöringsknappen upptill på
det bakre ryggstödet.

52Förvaring
5. Fäll ned ryggstödet och sätt inbaksätets nackskydd i fickorna.
6. Placera ytterplatsernas säker‐hetsbälten i bältesstyrningarna.
7. Ställ in framsätena i önskat läge.
Återföra ryggstödet till ursprungsläge: 1. Lyft upp ryggstödet och dra ut säkerhetsbältet från styrningarna.
Tryck ryggstödet på plats.9 Varning
När du fäller upp ryggstödet, se till
att det snäpper fast ordentligt
innan du kör. Om detta inte sker
kan personskador eller skador på
last eller fordon uppkomma vid
häftig inbromsning eller en
kollision.
Kontrollera att säkerhetsbältet
inte har fastnat i låset.
2. Sätt tillbaka de bakre nackskyd‐ den.
3. Placera sittdynans bakre del i ursprungsläget.
Observera!
Kontrollera att säkerhetsbältena inte är vridna eller har fastnat under sitt‐
dynan.
4. Tryck ned sittdynans framände tills den spärras.
Säkerhetsbältet i mitten bak kan
låsas när du fäller upp ryggstödet.
Om det händer kan du släppa tillbaka
bältet hela vägen och börja om igen.
Om säkerhetsbältet fortfarande är
låst fäller du ner sittdynan och försök
igen.
För att fälla tillbaka sittdynan placerar du sittdynans bakre del i sitt ursprung‐
liga läge och ser till att säkerhetsbäl‐
tenas låsremmar inte är snodda eller
har fastnat under sittdynan. Sedan
trycker du ner den främre delen av
sittdynan med viss kraft så att den
hakar fast.Se upp
Placera säkerhetsbältet och bälteslåsen mellan baksätets
ryggstöd och sittkudde när du
fäller upp ryggstödet igen. Se till
att säkerhetsbältet och bältes‐
låsen inte blir fastklämda under
baksätets sittkudde.
Kontrollera att säkerhetsbältena
inte är snodda, att de inte fastnar i ryggstödet och att de är anord‐nade på ett riktigt sätt.

Förvaring53
Ta bort baksätets sittdyna genom att
trycka gångjärnen i pilens riktning.
Insynsskydd lastrum Lägg inga tunga föremål på skyddet.Demontering
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När bagageutrymmet är fullastat,
förvara insynsskydd bagageutrymme
på baksätena eller ta bort det från
bilen.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till förvaringsutrymme
under lastrumsgolv
Bagagerumsmellanskiva
Lyft upp golvluckan för att komma åt
däckreparationssatsen, verktygen och varningstriangeln.
På versioner med reservhjul är detta
placerat under golvluckan tillsam‐ mans med verktygen.
Verktyg 3 150.

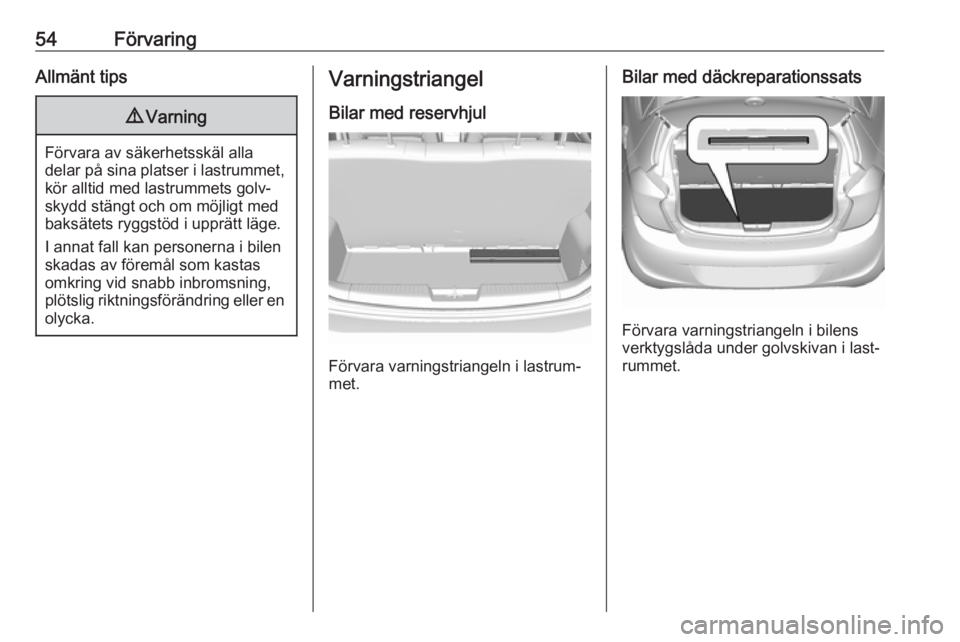

54FörvaringAllmänt tips9Varning
Förvara av säkerhetsskäl alla
delar på sina platser i lastrummet, kör alltid med lastrummets golv‐
skydd stängt och om möjligt med
baksätets ryggstöd i upprätt läge.
I annat fall kan personerna i bilen skadas av föremål som kastas
omkring vid snabb inbromsning, plötslig riktningsförändring eller en
olycka.
Varningstriangel
Bilar med reservhjul
Förvara varningstriangeln i lastrum‐
met.
Bilar med däckreparationssats
Förvara varningstriangeln i bilens
verktygslåda under golvskivan i last‐
rummet.

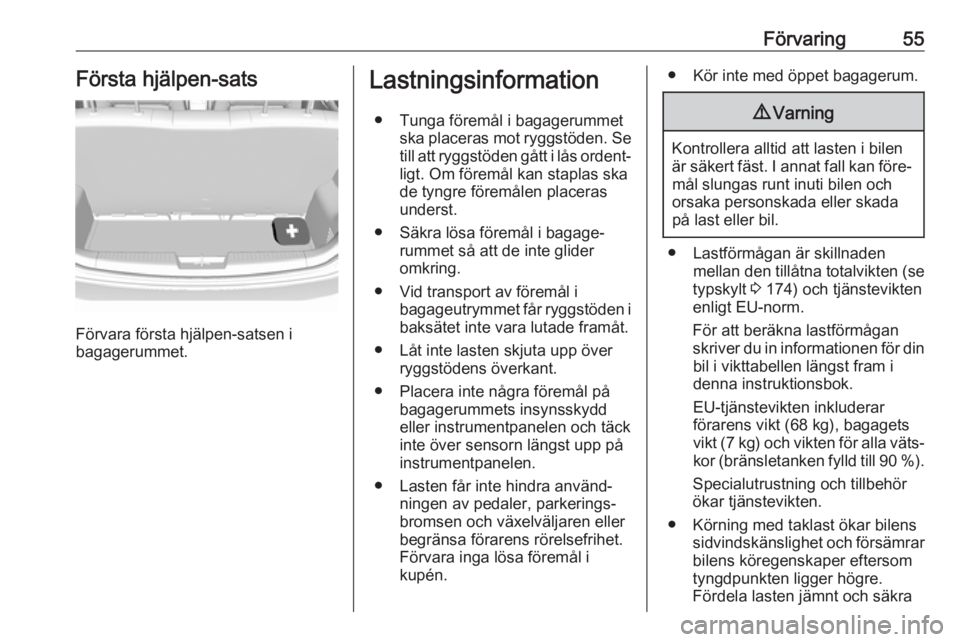

Förvaring55Första hjälpen-sats
Förvara första hjälpen-satsen i
bagagerummet.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden. Setill att ryggstöden gått i lås ordent‐ ligt. Om föremål kan staplas ska
de tyngre föremålen placeras
underst.
● Säkra lösa föremål i bagage‐ rummet så att de inte glider
omkring.
● Vid transport av föremål i bagageutrymmet får ryggstöden i
baksätet inte vara lutade framåt.
● Låt inte lasten skjuta upp över ryggstödens överkant.
● Placera inte några föremål på bagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 174) och tjänstevikten
enligt EU-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 % ).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra

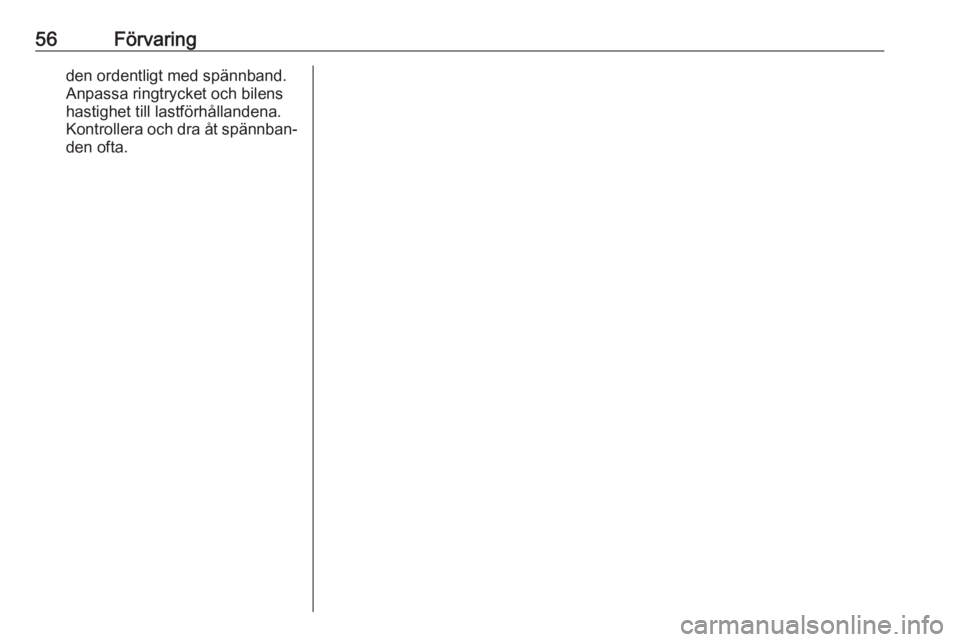

56Förvaringden ordentligt med spännband.Anpassa ringtrycket och bilenshastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.

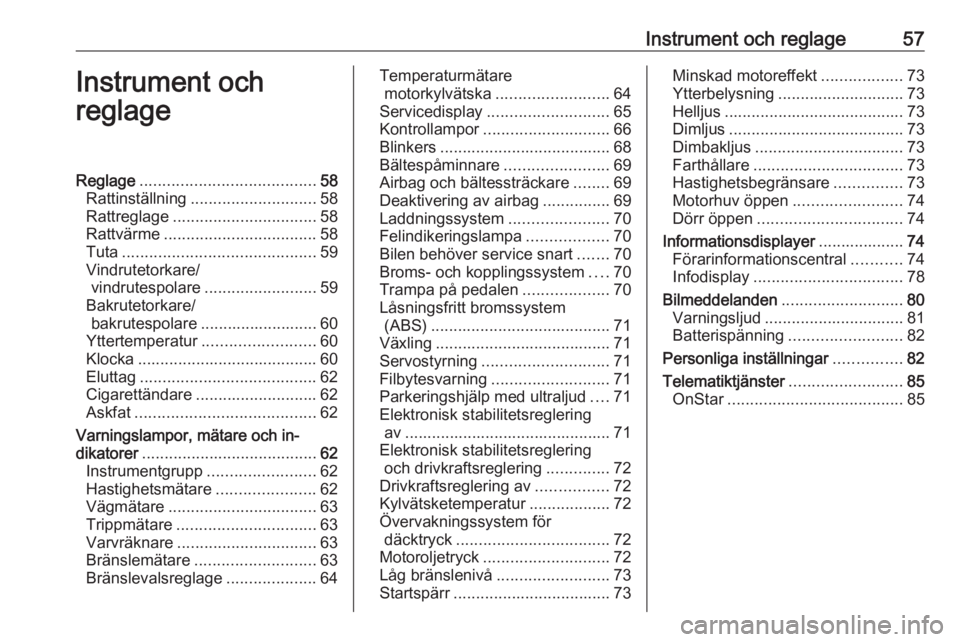

Instrument och reglage57Instrument och
reglageReglage ....................................... 58
Rattinställning ............................ 58
Rattreglage ................................ 58
Rattvärme .................................. 58
Tuta ........................................... 59
Vindrutetorkare/ vindrutespolare ......................... 59
Bakrutetorkare/ bakrutespolare .......................... 60
Yttertemperatur ......................... 60
Klocka ........................................ 60
Eluttag ....................................... 62
Cigarettändare ........................... 62
Askfat ........................................ 62
Varningslampor, mätare och in‐
dikatorer ....................................... 62
Instrumentgrupp ........................62
Hastighetsmätare ......................62
Vägmätare ................................. 63
Trippmätare ............................... 63
Varvräknare ............................... 63
Bränslemätare ........................... 63
Bränslevalsreglage ....................64Temperaturmätare
motorkylvätska ......................... 64
Servicedisplay ........................... 65
Kontrollampor ............................ 66
Blinkers ...................................... 68
Bältespåminnare .......................69
Airbag och bältessträckare ........69
Deaktivering av airbag ...............69
Laddningssystem ......................70
Felindikeringslampa ..................70
Bilen behöver service snart .......70
Broms- och kopplingssystem ....70
Trampa på pedalen ...................70
Låsningsfritt bromssystem (ABS) ........................................ 71
Växling ....................................... 71
Servostyrning ............................ 71
Filbytesvarning .......................... 71
Parkeringshjälp med ultraljud ....71
Elektronisk stabilitetsreglering av .............................................. 71
Elektronisk stabilitetsreglering och drivkraftsreglering ..............72
Drivkraftsreglering av ................72
Kylvätsketemperatur ..................72
Övervakningssystem för däcktryck .................................. 72
Motoroljetryck ............................ 72
Låg bränslenivå ......................... 73
Startspärr ................................... 73Minskad motoreffekt..................73
Ytterbelysning ............................ 73
Helljus ........................................ 73
Dimljus ....................................... 73
Dimbakljus ................................. 73
Farthållare ................................. 73
Hastighetsbegränsare ...............73
Motorhuv öppen ........................74
Dörr öppen ................................ 74
Informationsdisplayer ...................74
Förarinformationscentral ...........74
Infodisplay ................................. 78
Bilmeddelanden ........................... 80
Varningsljud ............................... 81
Batterispänning ......................... 82
Personliga inställningar ...............82
Telematiktjänster .........................85
OnStar ....................................... 85

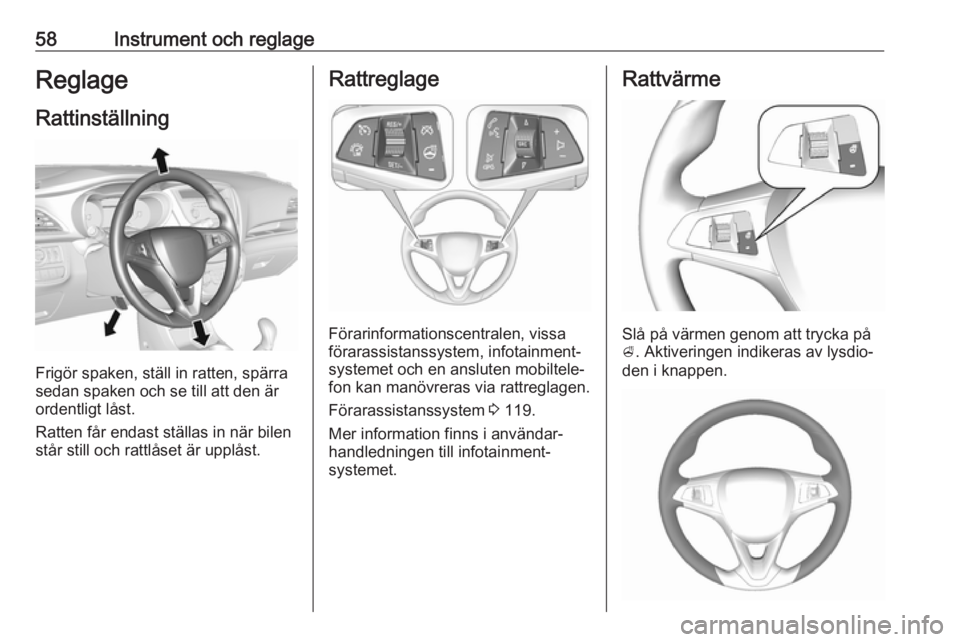

58Instrument och reglageReglageRattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Förarinformationscentralen, vissa
förarassistanssystem, infotainment‐
systemet och en ansluten mobiltele‐
fon kan manövreras via rattreglagen.
Förarassistanssystem 3 119.
Mer information finns i användar‐ handledningen till infotainment‐
systemet.
Rattvärme
Slå på värmen genom att trycka på
A . Aktiveringen indikeras av lysdio‐
den i knappen.
