OPEL KARL 2017 Instruktionsbok

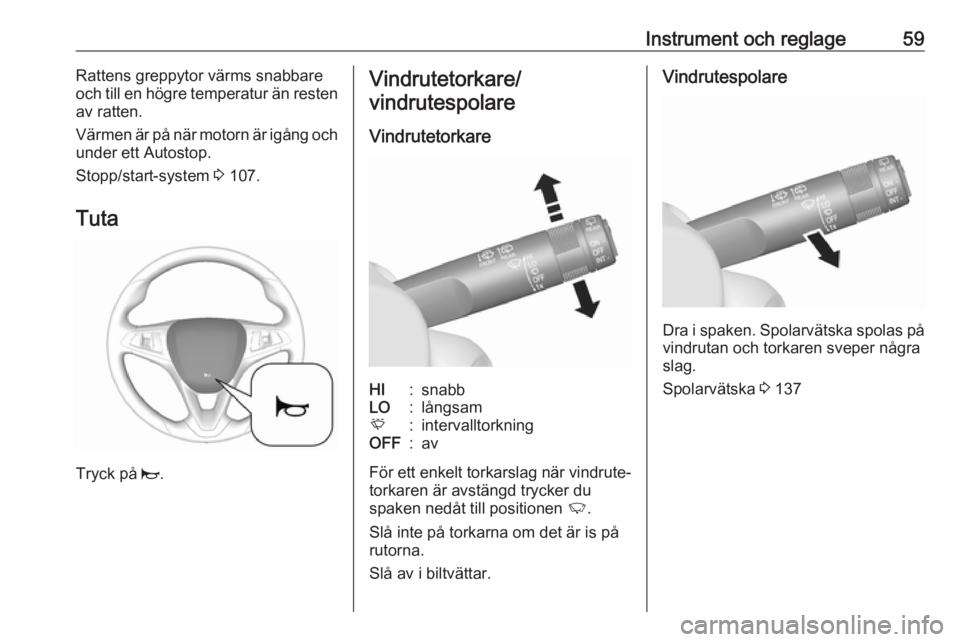

Instrument och reglage59Rattens greppytor värms snabbare
och till en högre temperatur än resten
av ratten.
Värmen är på när motorn är igång och under ett Autostop.
Stopp/start-system 3 107.
Tuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
VindrutetorkareHI:snabbLO:långsamE:intervalltorkningOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 2.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Vindrutespolare
Dra i spaken. Spolarvätska spolas på vindrutan och torkaren sveper några
slag.
Spolarvätska 3 137

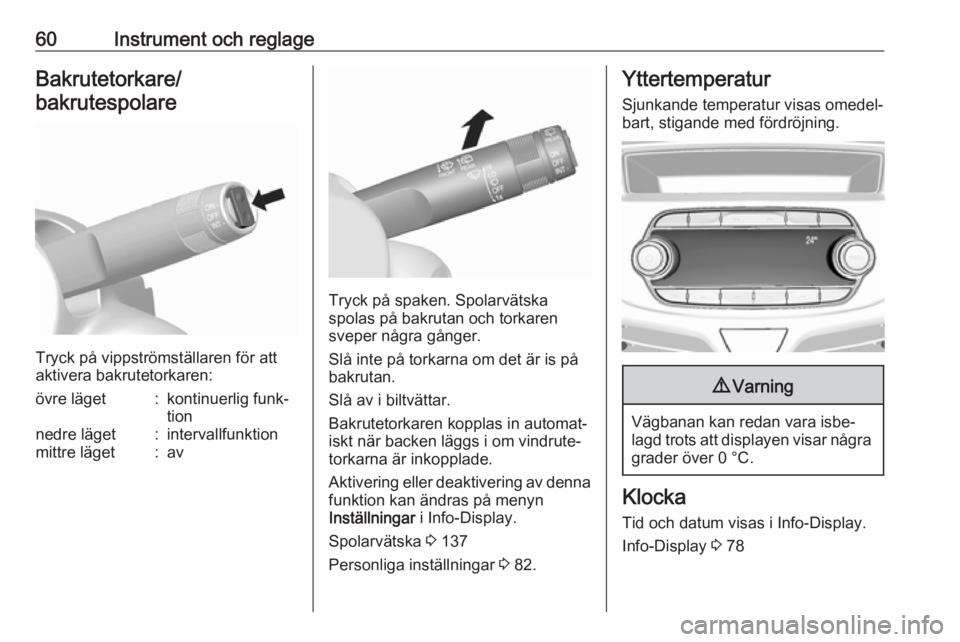

60Instrument och reglageBakrutetorkare/
bakrutespolare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läget:kontinuerlig funk‐
tionnedre läget:intervallfunktionmittre läget:av
Tryck på spaken. Spolarvätska
spolas på bakrutan och torkaren
sveper några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Aktivering eller deaktivering av denna funktion kan ändras på menyn
Inställningar i Info-Display.
Spolarvätska 3 137
Personliga inställningar 3 82.
Yttertemperatur
Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
Info-Display 3 78

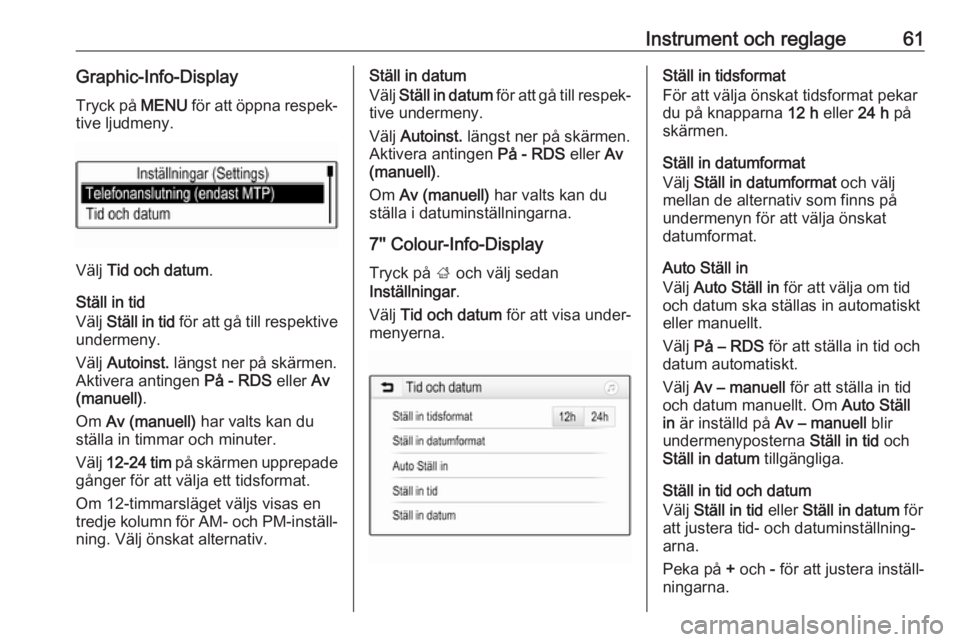

Instrument och reglage61Graphic-Info-DisplayTryck på MENU för att öppna respek‐
tive ljudmeny.
Välj Tid och datum .
Ställ in tid
Välj Ställ in tid för att gå till respektive
undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa in timmar och minuter.
Välj 12-24 tim på skärmen upprepade
gånger för att välja ett tidsformat.
Om 12-timmarsläget väljs visas en
tredje kolumn för AM- och PM-inställ‐
ning. Välj önskat alternativ.
Ställ in datum
Välj Ställ in datum för att gå till respek‐
tive undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa i datuminställningarna.
7'' Colour-Info-Display
Tryck på ; och välj sedan
Inställningar .
Välj Tid och datum för att visa under‐
menyerna.Ställ in tidsformat
För att välja önskat tidsformat pekar
du på knapparna 12 h eller 24 h på
skärmen.
Ställ in datumformat
Välj Ställ in datumformat och välj
mellan de alternativ som finns på
undermenyn för att välja önskat
datumformat.
Auto Ställ in
Välj Auto Ställ in för att välja om tid
och datum ska ställas in automatiskt
eller manuellt.
Välj På – RDS för att ställa in tid och
datum automatiskt.
Välj Av – manuell för att ställa in tid
och datum manuellt. Om Auto Ställ
in är inställd på Av – manuell blir
undermenyposterna Ställ in tid och
Ställ in datum tillgängliga.
Ställ in tid och datum
Välj Ställ in tid eller Ställ in datum för
att justera tid- och datuminställning‐
arna.
Peka på + och - för att justera inställ‐
ningarna.

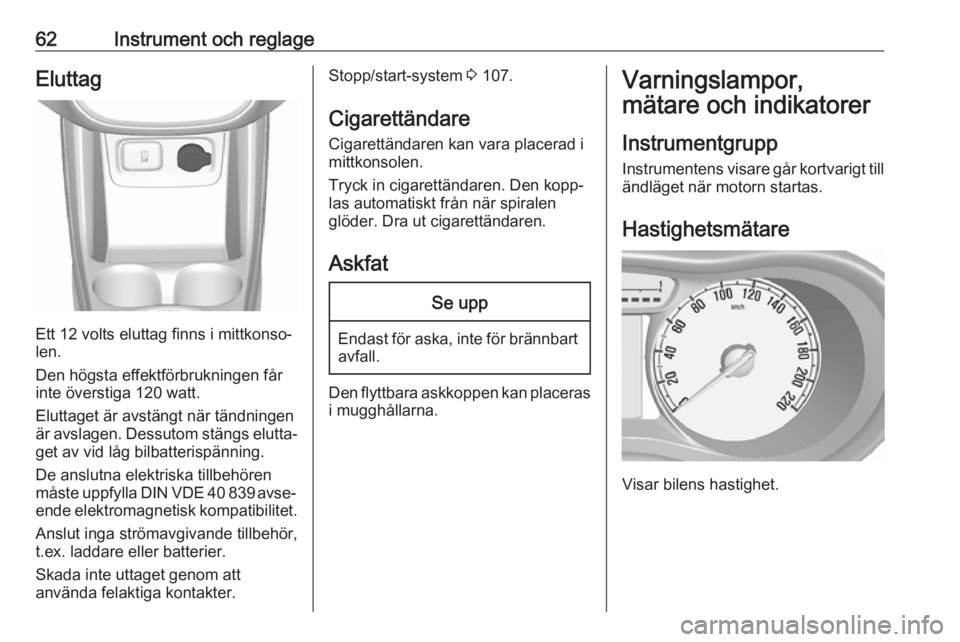

62Instrument och reglageEluttag
Ett 12 volts eluttag finns i mittkonso‐
len.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
Eluttaget är avstängt när tändningen
är avslagen. Dessutom stängs elutta‐
get av vid låg bilbatterispänning.
De anslutna elektriska tillbehören måste uppfylla DIN VDE 40 839 avse‐ ende elektromagnetisk kompatibilitet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att
använda felaktiga kontakter.
Stopp/start-system 3 107.
Cigarettändare
Cigarettändaren kan vara placerad i
mittkonsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
Instrumentens visare går kortvarigt till ändläget när motorn startas.
Hastighetsmätare
Visar bilens hastighet.

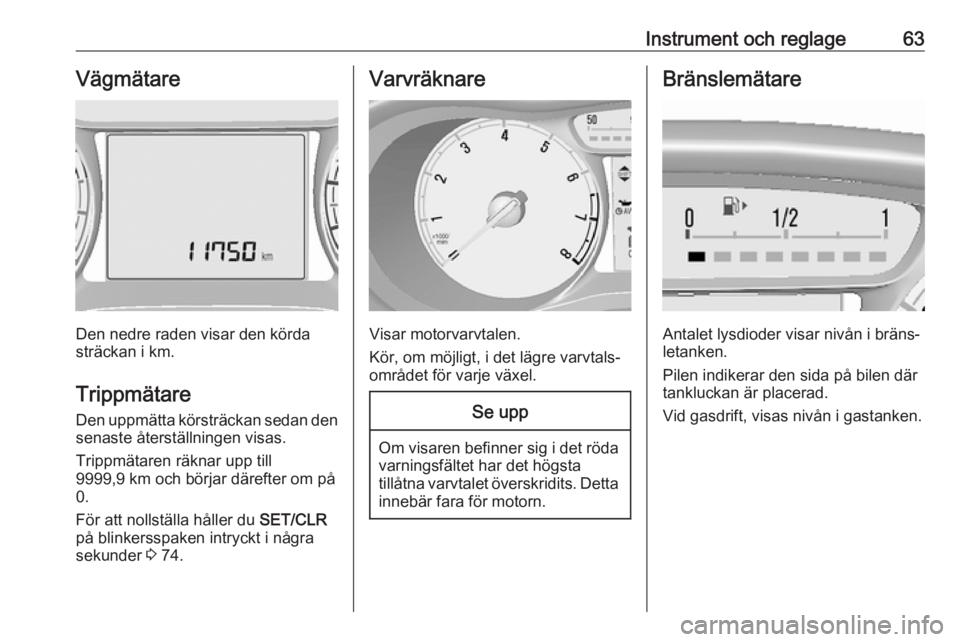

Instrument och reglage63Vägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare
Den uppmätta körsträckan sedan den senaste återställningen visas.
Trippmätaren räknar upp till
9999,9 km och börjar därefter om på
0.
För att nollställa håller du SET/CLR
på blinkersspaken intryckt i några sekunder 3 74.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Antalet lysdioder visar nivån i bräns‐
letanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Vid gasdrift, visas nivån i gastanken.

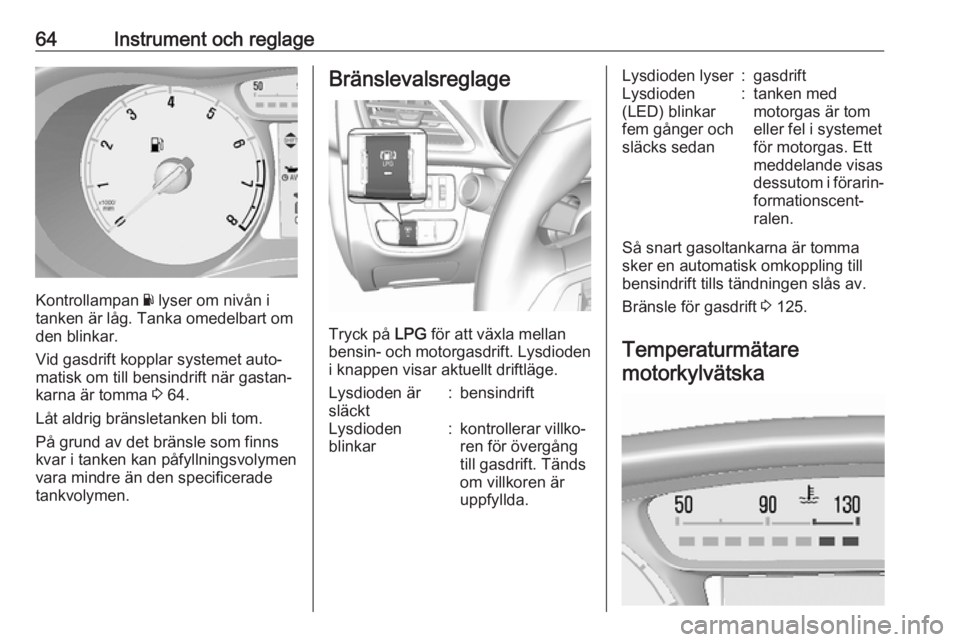

64Instrument och reglage
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om
den blinkar.
Vid gasdrift kopplar systemet auto‐
matisk om till bensindrift när gastan‐
karna är tomma 3 64.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränslevalsreglage
Tryck på LPG för att växla mellan
bensin- och motorgasdrift. Lysdioden
i knappen visar aktuellt driftläge.
Lysdioden är
släckt:bensindriftLysdioden
blinkar:kontrollerar villko‐
ren för övergång
till gasdrift. Tänds
om villkoren är
uppfyllda.Lysdioden lyser:gasdriftLysdioden
(LED) blinkar
fem gånger och
släcks sedan:tanken med
motorgas är tom
eller fel i systemet
för motorgas. Ett
meddelande visas
dessutom i förarin‐ formationscent‐
ralen.
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för gasdrift 3 125.
Temperaturmätare
motorkylvätska

Instrument och reglage65Antalet lysdioder visar kylvätsketem‐
peraturen.upp till 2
lysdioder:motorns drifttemp‐
eratur har ännu
inte uppnåtts3 till 6 lysdioder:normal drifttemp‐
eraturfler än 6
lysdioder:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐ landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Motoroljans återstående livslängd
visas i procent i förarinformations‐
centralen.
För att visa motoroljans återstående
livslängd används knapparna på
blinkersspaken:Tryck på MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Nollställning
Tryck på SET/CLR på blinkersspaken
i flera sekunder för att nollställa.
Menyn för motoroljans återstående livslängd måste vara aktiv. Slå på
tändningen, men starta inte motorn.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.

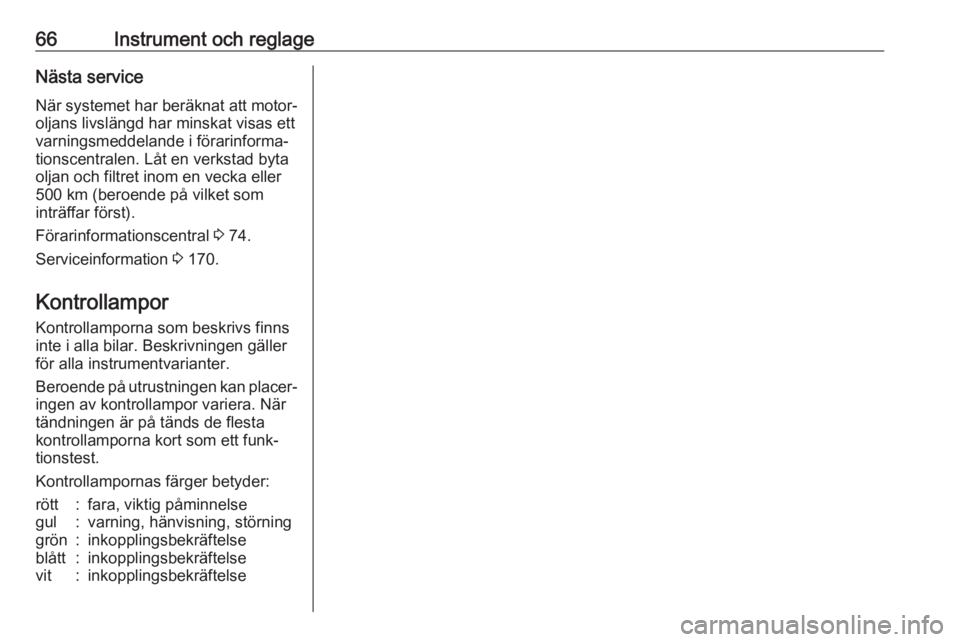

66Instrument och reglageNästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas ett
varningsmeddelande i förarinforma‐
tionscentralen. Låt en verkstad byta
oljan och filtret inom en vecka eller
500 km (beroende på vilket som
inträffar först).
Förarinformationscentral 3 74.
Serviceinformation 3 170.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter.
Beroende på utrustningen kan placer‐
ingen av kontrollampor variera. När tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:rött:fara, viktig påminnelsegul:varning, hänvisning, störninggrön:inkopplingsbekräftelseblått:inkopplingsbekräftelsevit:inkopplingsbekräftelse

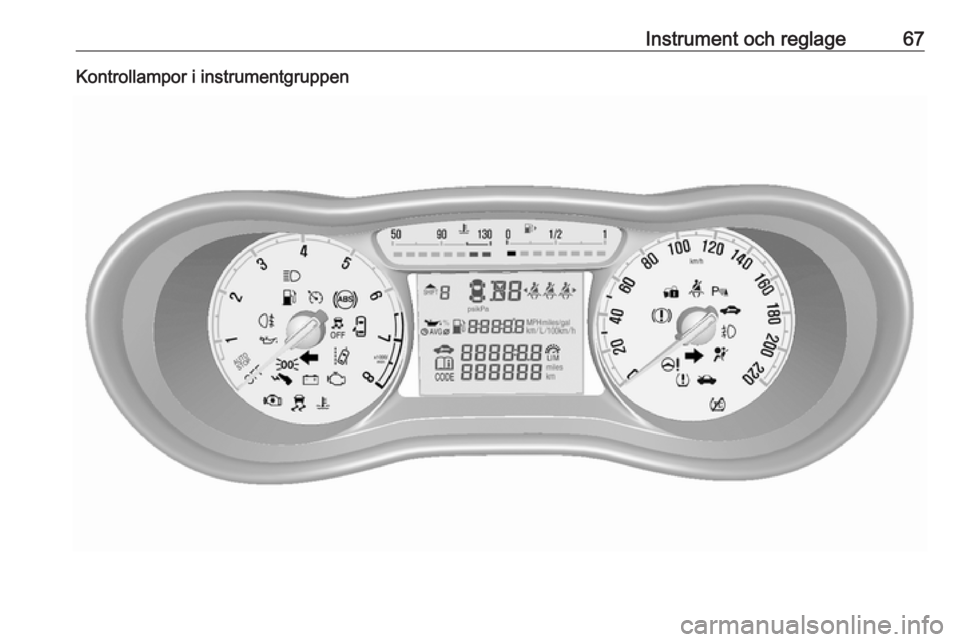

Instrument och reglage67Kontrollampor i instrumentgruppen

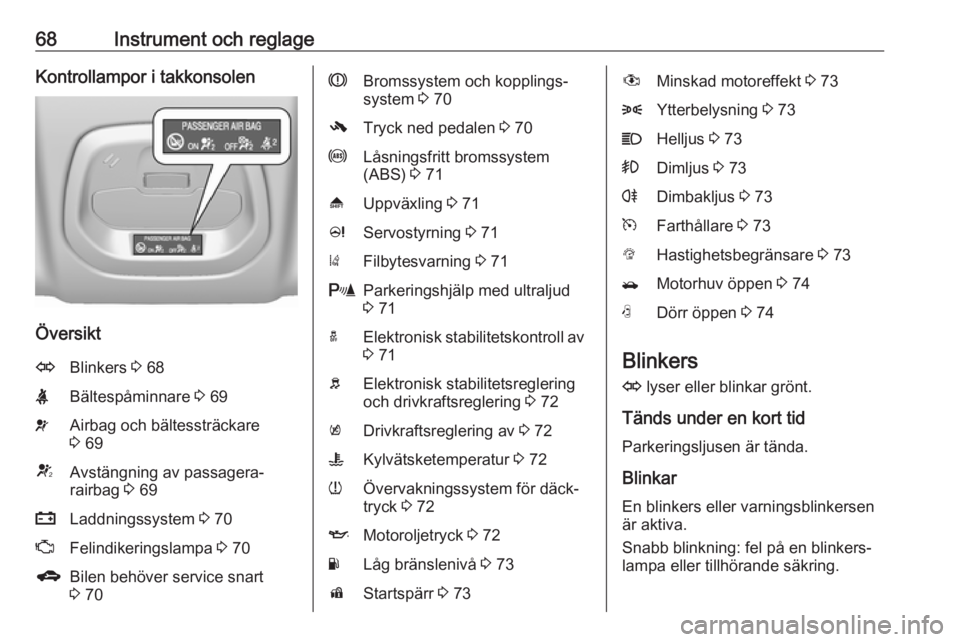

68Instrument och reglageKontrollampor i takkonsolen
Översikt
OBlinkers 3 68XBältespåminnare 3 69vAirbag och bältessträckare
3 69VAvstängning av passagera‐
rairbag 3 69pLaddningssystem 3 70ZFelindikeringslampa 3 70gBilen behöver service snart
3 70RBromssystem och kopplings‐
system 3 70-Tryck ned pedalen 3 70uLåsningsfritt bromssystem
(ABS) 3 71[Uppväxling 3 71cServostyrning 3 71)Filbytesvarning 3 71rParkeringshjälp med ultraljud
3 71aElektronisk stabilitetskontroll av
3 71bElektronisk stabilitetsreglering
och drivkraftsreglering 3 72kDrivkraftsreglering av 3 72WKylvätsketemperatur 3 72wÖvervakningssystem för däck‐
tryck 3 72IMotoroljetryck 3 72YLåg bränslenivå 3 73dStartspärr 3 73#Minskad motoreffekt 3 738Ytterbelysning 3 73CHelljus 3 73>Dimljus 3 73rDimbakljus 3 73mFarthållare 3 73LHastighetsbegränsare 3 73/Motorhuv öppen 3 74NDörr öppen 3 74
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: fel på en blinkers‐ lampa eller tillhörande säkring.
