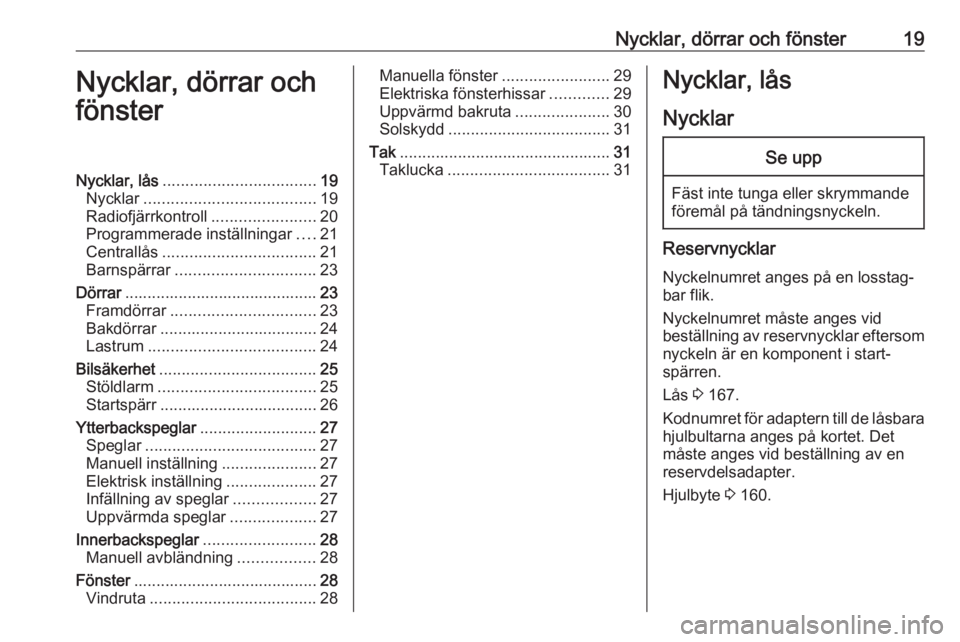

Nycklar, dörrar och fönster19Nycklar, dörrar och
fönsterNycklar, lås .................................. 19
Nycklar ...................................... 19
Radiofjärrkontroll .......................20
Programmerade inställningar ....21
Centrallås .................................. 21
Barnspärrar ............................... 23
Dörrar ........................................... 23
Framdörrar ................................ 23
Bakdörrar ................................... 24
Lastrum ..................................... 24
Bilsäkerhet ................................... 25
Stöldlarm ................................... 25
Startspärr ................................... 26
Ytterbackspeglar ..........................27
Speglar ...................................... 27
Manuell inställning .....................27
Elektrisk inställning ....................27
Infällning av speglar ..................27
Uppvärmda speglar ...................27
Innerbackspeglar .........................28
Manuell avbländning .................28
Fönster ......................................... 28
Vindruta ..................................... 28Manuella fönster........................29
Elektriska fönsterhissar .............29
Uppvärmd bakruta .....................30
Solskydd .................................... 31
Tak ............................................... 31
Taklucka .................................... 31Nycklar, lås
NycklarSe upp
Fäst inte tunga eller skrymmande
föremål på tändningsnyckeln.
Reservnycklar
Nyckelnumret anges på en losstag‐
bar flik.
Nyckelnumret måste anges vid
beställning av reservnycklar eftersom nyckeln är en komponent i start‐
spärren.
Lås 3 167.
Kodnumret för adaptern till de låsbara
hjulbultarna anges på kortet. Det
måste anges vid beställning av en
reservdelsadapter.
Hjulbyte 3 160.
Page 22 of 199

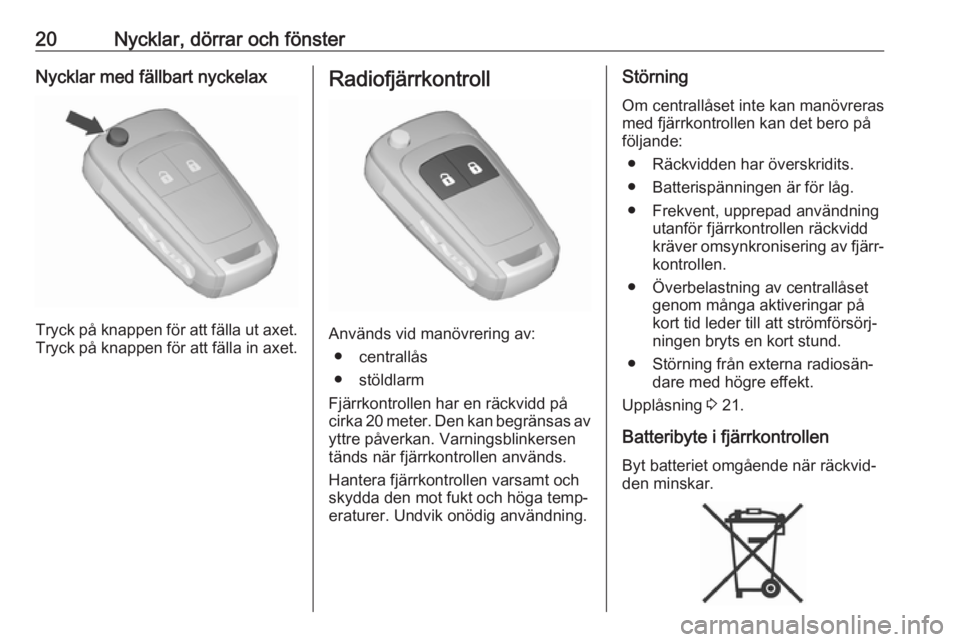

20Nycklar, dörrar och fönsterNycklar med fällbart nyckelax
Tryck på knappen för att fälla ut axet.
Tryck på knappen för att fälla in axet.
Radiofjärrkontroll
Används vid manövrering av:
● centrallås
● stöldlarm
Fjärrkontrollen har en räckvidd på cirka 20 meter. Den kan begränsas av yttre påverkan. Varningsblinkersen
tänds när fjärrkontrollen används.
Hantera fjärrkontrollen varsamt och
skydda den mot fukt och höga temp‐
eraturer. Undvik onödig användning.
Störning
Om centrallåset inte kan manövreras
med fjärrkontrollen kan det bero på
följande:
● Räckvidden har överskridits.
● Batterispänningen är för låg.
● Frekvent, upprepad användning utanför fjärrkontrollen räckvidd
kräver omsynkronisering av fjärr‐
kontrollen.
● Överbelastning av centrallåset genom många aktiveringar på
kort tid leder till att strömförsörj‐
ningen bryts en kort stund.
● Störning från externa radiosän‐ dare med högre effekt.
Upplåsning 3 21.
Batteribyte i fjärrkontrollen Byt batteriet omgående när räckvid‐
den minskar.
Page 23 of 199

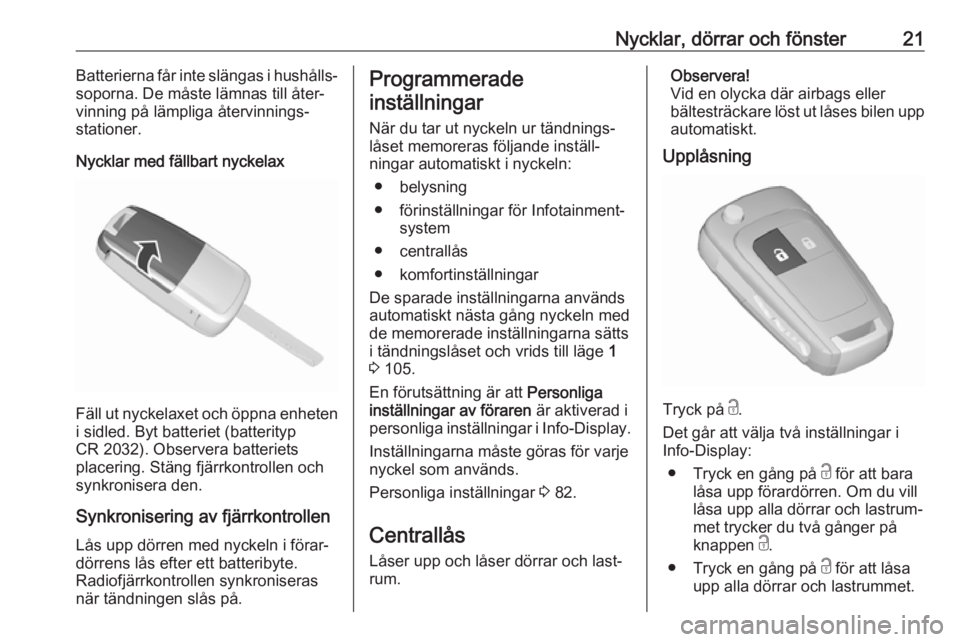

Nycklar, dörrar och fönster21Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Nycklar med fällbart nyckelax
Fäll ut nyckelaxet och öppna enheten i sidled. Byt batteriet (batterityp
CR 2032). Observera batteriets
placering. Stäng fjärrkontrollen och
synkronisera den.
Synkronisering av fjärrkontrollen
Lås upp dörren med nyckeln i förar‐
dörrens lås efter ett batteribyte.
Radiofjärrkontrollen synkroniseras
när tändningen slås på.
Programmerade
inställningar
När du tar ut nyckeln ur tändnings‐
låset memoreras följande inställ‐
ningar automatiskt i nyckeln:
● belysning
● förinställningar för Infotainment‐ system
● centrallås
● komfortinställningar
De sparade inställningarna används
automatiskt nästa gång nyckeln med de memorerade inställningarna sättsi tändningslåset och vrids till läge 1
3 105.
En förutsättning är att Personliga
inställningar av föraren är aktiverad i
personliga inställningar i Info-Display.
Inställningarna måste göras för varje
nyckel som används.
Personliga inställningar 3 82.
Centrallås Låser upp och låser dörrar och last‐
rum.Observera!
Vid en olycka där airbags eller
bältesträckare löst ut låses bilen upp automatiskt.
Upplåsning
Tryck på c.
Det går att välja två inställningar i
Info-Display:
● Tryck en gång på c för att bara
låsa upp förardörren. Om du vill
låsa upp alla dörrar och lastrum‐
met trycker du två gånger på
knappen c.
● Tryck en gång på c för att låsa
upp alla dörrar och lastrummet.
Page 24 of 199

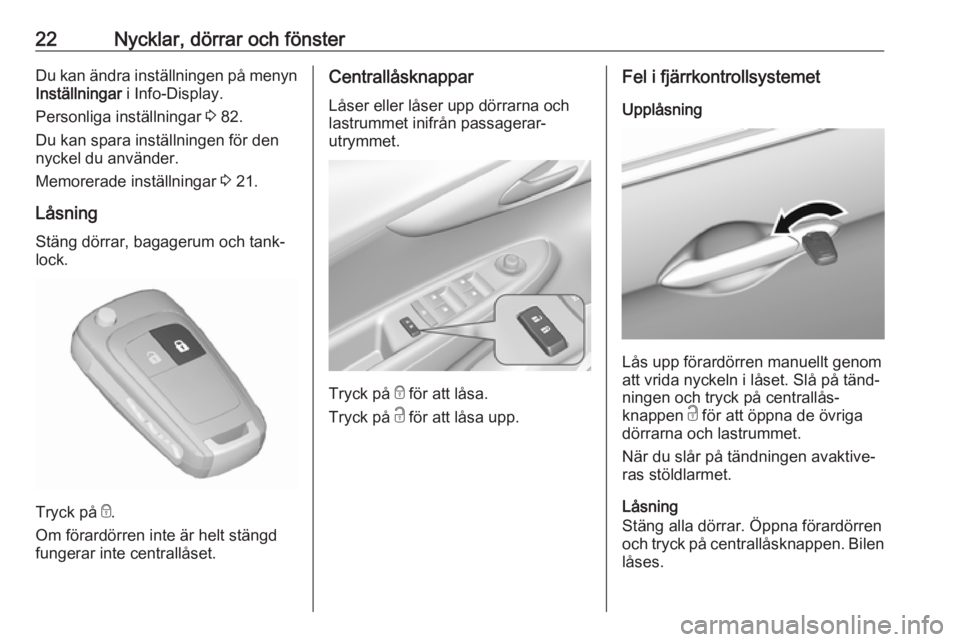

22Nycklar, dörrar och fönsterDu kan ändra inställningen på menynInställningar i Info-Display.
Personliga inställningar 3 82.
Du kan spara inställningen för den
nyckel du använder.
Memorerade inställningar 3 21.
Låsning
Stäng dörrar, bagagerum och tank‐
lock.
Tryck på e.
Om förardörren inte är helt stängd
fungerar inte centrallåset.
Centrallåsknappar
Låser eller låser upp dörrarna och
lastrummet inifrån passagerar‐
utrymmet.
Tryck på e för att låsa.
Tryck på c för att låsa upp.
Fel i fjärrkontrollsystemet
Upplåsning
Lås upp förardörren manuellt genom
att vrida nyckeln i låset. Slå på tänd‐
ningen och tryck på centrallås‐
knappen c för att öppna de övriga
dörrarna och lastrummet.
När du slår på tändningen avaktive‐
ras stöldlarmet.
Låsning
Stäng alla dörrar. Öppna förardörren
och tryck på centrallåsknappen. Bilen
låses.
Page 25 of 199

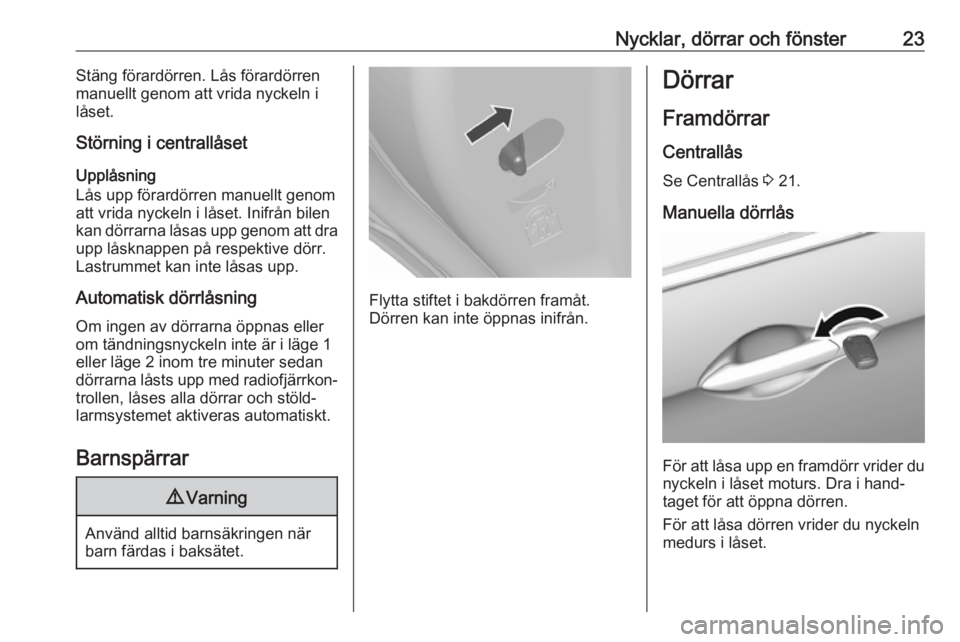

Nycklar, dörrar och fönster23Stäng förardörren. Lås förardörren
manuellt genom att vrida nyckeln i
låset.
Störning i centrallåset
Upplåsning
Lås upp förardörren manuellt genom
att vrida nyckeln i låset. Inifrån bilen
kan dörrarna låsas upp genom att dra upp låsknappen på respektive dörr.
Lastrummet kan inte låsas upp.
Automatisk dörrlåsning
Om ingen av dörrarna öppnas eller om tändningsnyckeln inte är i läge 1
eller läge 2 inom tre minuter sedan
dörrarna låsts upp med radiofjärrkon‐
trollen, låses alla dörrar och stöld‐
larmsystemet aktiveras automatiskt.
Barnspärrar9 Varning
Använd alltid barnsäkringen när
barn färdas i baksätet.
Flytta stiftet i bakdörren framåt.
Dörren kan inte öppnas inifrån.
Dörrar
Framdörrar
Centrallås Se Centrallås 3 21.
Manuella dörrlås
För att låsa upp en framdörr vrider du
nyckeln i låset moturs. Dra i hand‐
taget för att öppna dörren.
För att låsa dörren vrider du nyckeln
medurs i låset.
Page 26 of 199

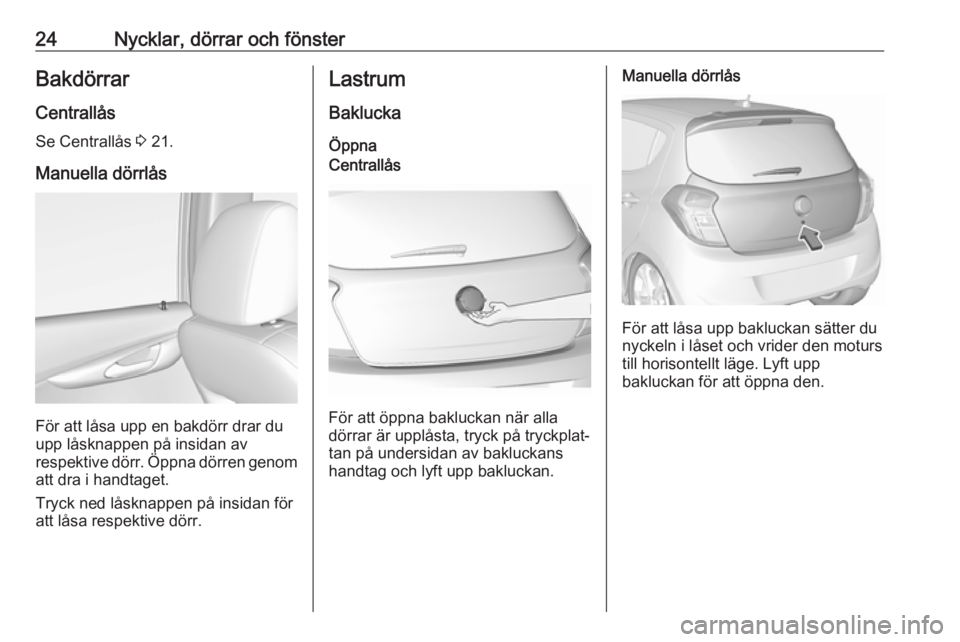

24Nycklar, dörrar och fönsterBakdörrar
Centrallås Se Centrallås 3 21.
Manuella dörrlås
För att låsa upp en bakdörr drar du
upp låsknappen på insidan av
respektive dörr. Öppna dörren genom att dra i handtaget.
Tryck ned låsknappen på insidan för
att låsa respektive dörr.
Lastrum
Baklucka
ÖppnaCentrallås
För att öppna bakluckan när alla
dörrar är upplåsta, tryck på tryckplat‐
tan på undersidan av bakluckans
handtag och lyft upp bakluckan.
Manuella dörrlås
För att låsa upp bakluckan sätter du
nyckeln i låset och vrider den moturs
till horisontellt läge. Lyft upp
bakluckan för att öppna den.
Page 27 of 199

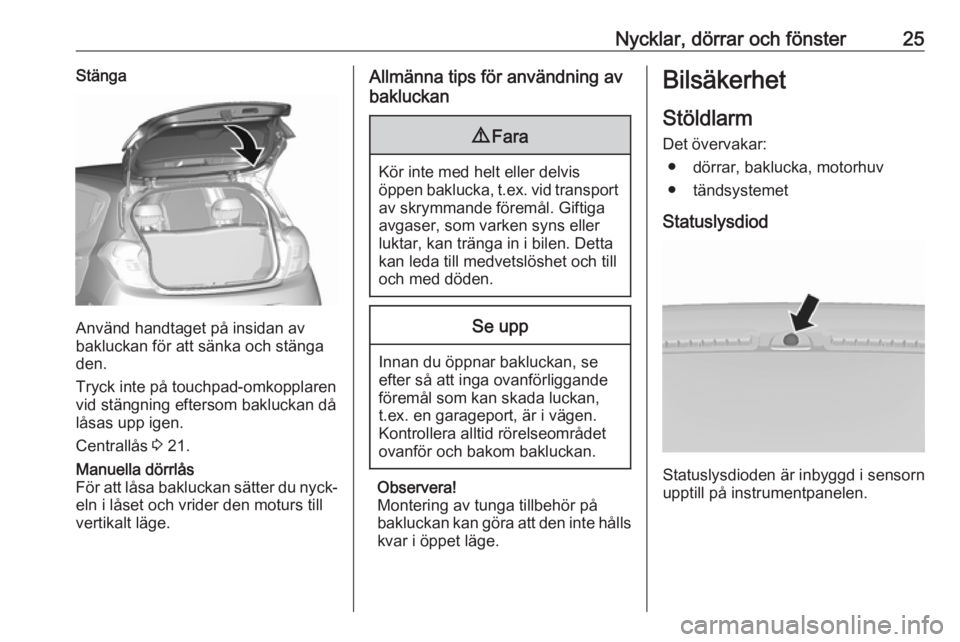

Nycklar, dörrar och fönster25Stänga
Använd handtaget på insidan av
bakluckan för att sänka och stänga
den.
Tryck inte på touchpad-omkopplaren
vid stängning eftersom bakluckan då låsas upp igen.
Centrallås 3 21.
Manuella dörrlås
För att låsa bakluckan sätter du nyck‐ eln i låset och vrider den moturs till
vertikalt läge.Allmänna tips för användning av
bakluckan9 Fara
Kör inte med helt eller delvis
öppen baklucka, t.ex. vid transport av skrymmande föremål. Giftiga
avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.
Se upp
Innan du öppnar bakluckan, se
efter så att inga ovanförliggande
föremål som kan skada luckan,
t.ex. en garageport, är i vägen.
Kontrollera alltid rörelseområdet
ovanför och bakom bakluckan.
Observera!
Montering av tunga tillbehör på bakluckan kan göra att den inte hålls
kvar i öppet läge.
Bilsäkerhet
Stöldlarm
Det övervakar: ● dörrar, baklucka, motorhuv
● tändsystemet
Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.
Page 28 of 199
26Nycklar, dörrar och fönsterStatus under de första
30 sekunderna efter aktivering av
stöldlarmet:Lysdioden lyser:test, larmfördröj‐
ningLysdioden
blinkar snabbt:dörrar, baklucka
eller motorhuv inte
helt stängda eller
systemfel
Uppsök en verkstad för att få hjälp vid
störningar.
Frånkoppling
Upplåsning av bilen genom intryck‐
ning av c inaktiverar stöldlarmet.
Larm När larmet utlöses, aktiveras larmtu‐tan och varningsblinkersen tänds.
Larmsignalernas antal och varaktig‐
het stipuleras i lagstiftningen.
Avbryt larmet genom att trycka på
valfri knapp på fjärrkontrollen eller slå på tändningen.
Du kan endast inaktivera stöldlarmet genom att trycka på c på fjärrkontrol‐
len eller slå på tändningen.
Bilmeddelanden 3 80.
Om bilbatteriet ska kopplas ur (t.ex.
pga. underhållsarbeten) måste larm‐
sirenen inaktiveras på följande sätt:
Slå på tändningen och slå av den
igen, koppla sedan från bilbatteriet
inom 15 sekunder.
Startspärr
Systemet är integrerat i tändnings‐
låset och kontrollerar om bilen får
startas med den nyckel som används.
Startspärren aktiveras automatiskt
när nyckeln tas ut ur tändningslåset.
Om kontrollampan d blinkar när
tändningen är på finns det en störning och det går inte att starta motorn. Slå
av tändningen och slå på den igen.
Om kontrollampan fortsätter att
blinka, försök starta motorn med
reservnyckeln och uppsök en verk‐
stad för att få hjälp.
Observera!
Startspärren låser inte dörrarna. Du ska alltid låsa bilen när du lämnar
den.
Slå på stöldlarmet 3 21, 3 25.Kontrollampa d 3 73.
Page 29 of 199

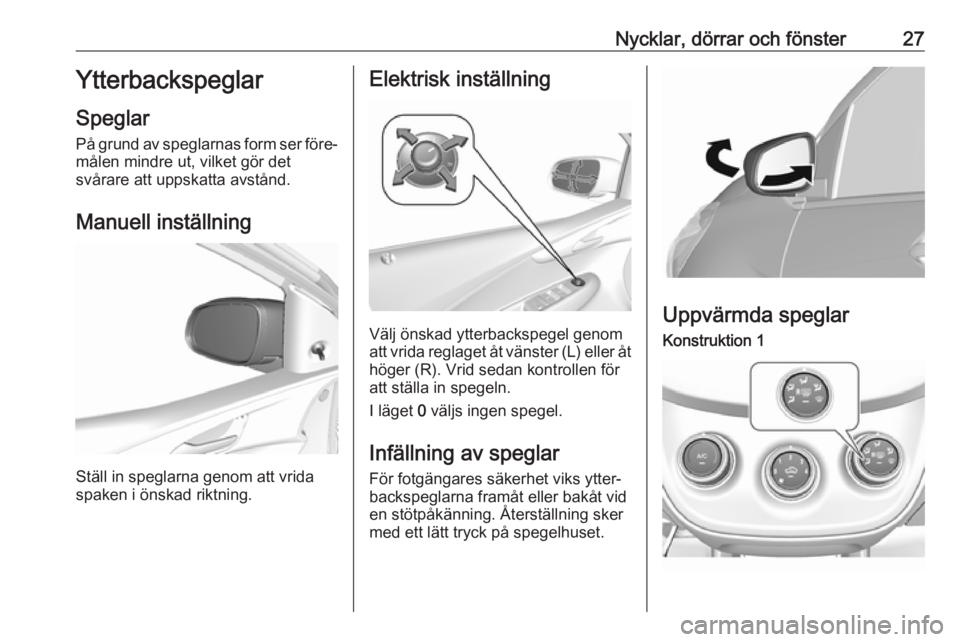

Nycklar, dörrar och fönster27Ytterbackspeglar
Speglar
På grund av speglarnas form ser före‐ målen mindre ut, vilket gör det
svårare att uppskatta avstånd.
Manuell inställning
Ställ in speglarna genom att vrida
spaken i önskad riktning.
Elektrisk inställning
Välj önskad ytterbackspegel genom
att vrida reglaget åt vänster (L) eller åt
höger (R). Vrid sedan kontrollen för
att ställa in spegeln.
I läget 0 väljs ingen spegel.
Infällning av speglar
För fotgängares säkerhet viks ytter‐
backspeglarna framåt eller bakåt vid
en stötpåkänning. Återställning sker
med ett lätt tryck på spegelhuset.Uppvärmda speglar
Konstruktion 1
Page 30 of 199

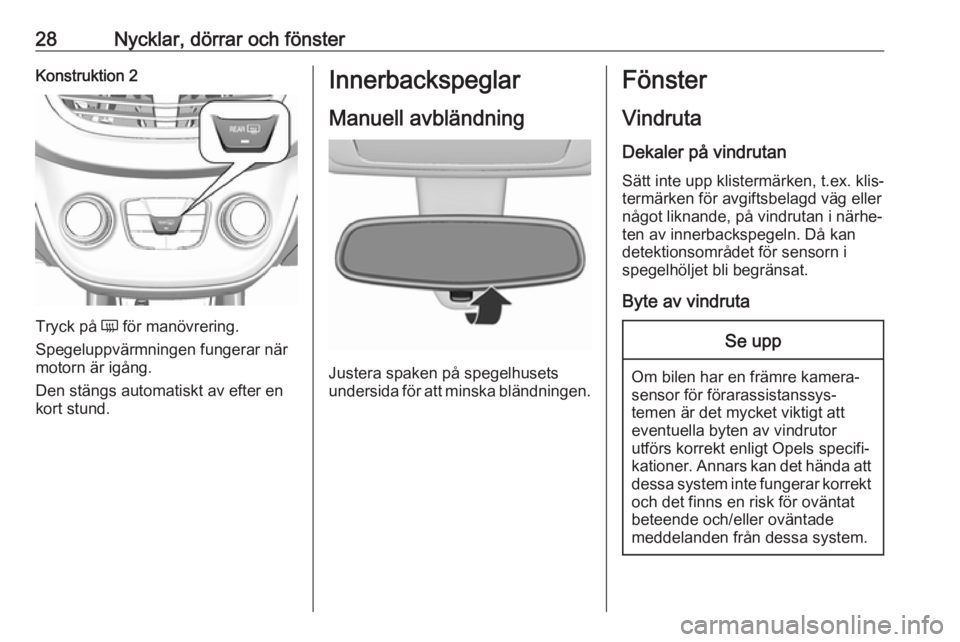

28Nycklar, dörrar och fönsterKonstruktion 2
Tryck på Ü för manövrering.
Spegeluppvärmningen fungerar när
motorn är igång.
Den stängs automatiskt av efter en
kort stund.
Innerbackspeglar
Manuell avbländning
Justera spaken på spegelhusets
undersida för att minska bländningen.
Fönster
Vindruta Dekaler på vindrutanSätt inte upp klistermärken, t.ex. klis‐
termärken för avgiftsbelagd väg eller något liknande, på vindrutan i närhe‐
ten av innerbackspegeln. Då kan
detektionsområdet för sensorn i
spegelhöljet bli begränsat.
Byte av vindrutaSe upp
Om bilen har en främre kamera‐
sensor för förarassistanssys‐
temen är det mycket viktigt att
eventuella byten av vindrutor
utförs korrekt enligt Opels specifi‐
kationer. Annars kan det hända att
dessa system inte fungerar korrekt och det finns en risk för oväntat
beteende och/eller oväntade
meddelanden från dessa system.
