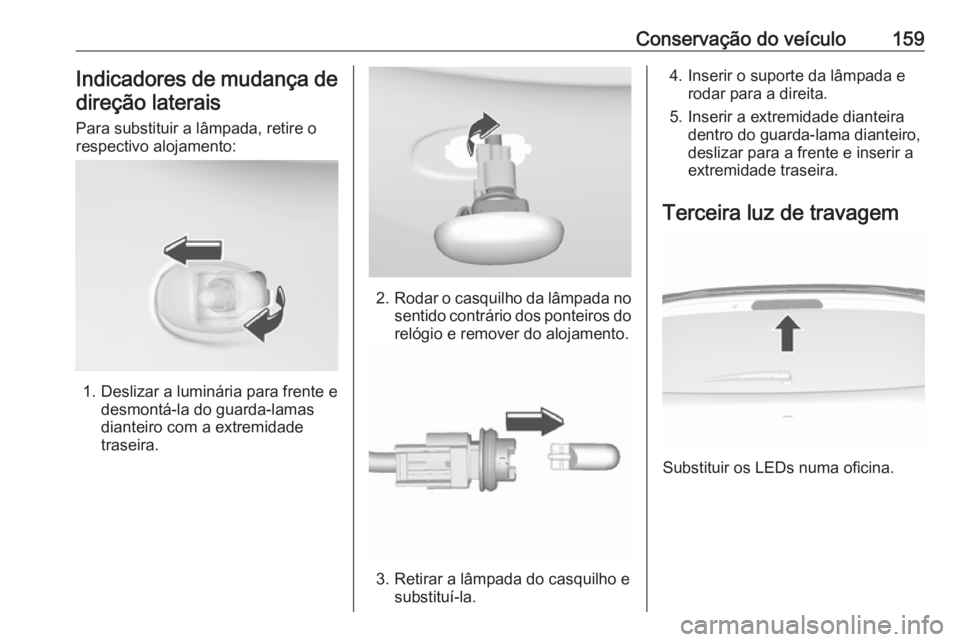

Conservação do veículo159Indicadores de mudança de
direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a luminária para frente e desmontá-la do guarda-lamas
dianteiro com a extremidade
traseira.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade dianteira dentro do guarda-lama dianteiro,
deslizar para a frente e inserir a
extremidade traseira.
Terceira luz de travagem
Substituir os LEDs numa oficina.

160Conservação do veículoLuz da chapa de matrícula
1. Desparafusar os dois parafusos.
2. Retirar o alojamento da lâmpada para baixo, com cuidado para nãopuxar o cabo.
Rodar o suporte da lâmpada para a esquerda para desengatar.
3. Remover a lâmpada do casquilho
e substituí-la.
4. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar
para a direita.
5. Inserir o alojamento da lâmpada e
prendê-lo utilizando uma chave
de fendas.
Luzes do habitáculo
Luz de cortesia, luzes de leitura 1. Para remover, segurar no lado oposto do interruptor da luz
utilizando uma chave de
parafusos plana. (Ter cuidado
para não fazer riscos.)
2. Retirar a lâmpada.
3. Substituir a lâmpada.
4. Instalar novamente o conjunto da lâmpada.
Luz da bagageira
1. Retirar a lâmpada para fora com uma chave de parafusos.
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de instrumentos
As lâmpadas devem ser substituídas
numa oficina.

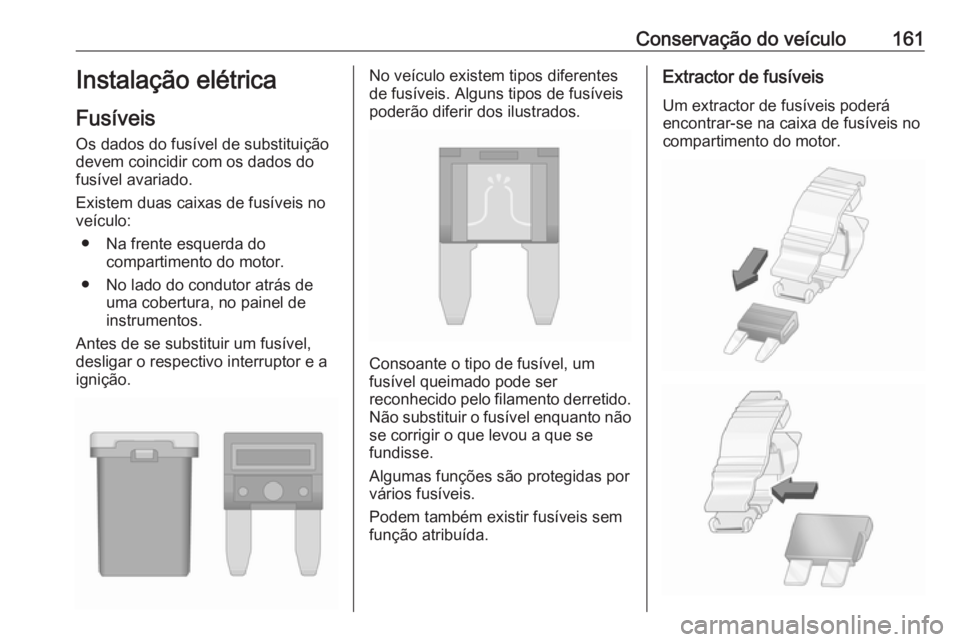

Conservação do veículo161Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● Na frente esquerda do compartimento do motor.
● No lado do condutor atrás de uma cobertura, no painel de
instrumentos.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.No veículo existem tipos diferentes
de fusíveis. Alguns tipos de fusíveis
poderão diferir dos ilustrados.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que se
fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

162Conservação do veículo

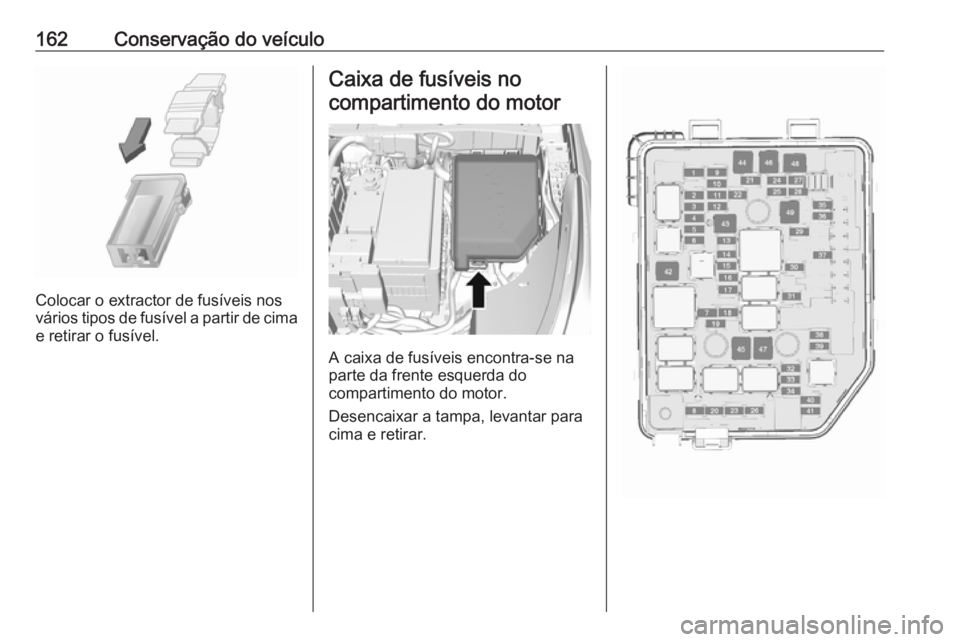

Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.

Conservação do veículo163N.ºCircuito1Porta traseira2–3Óculo traseiro aquecido4Espelho retrovisor exterior
aquecido5Tecto de abrir6Módulo de controlo da caixa de
velocidades7Módulo de controlo do motor8–9ABS10Módulo de controlo da carro‐
çaria, tensão11Câmara traseira12–13–14Módulo de comando do motor/
Módulo de controlo da caixa de
velocidadesN.ºCircuito15Sistema de injeção/Motor de
arranque16Bomba do combustível17Módulo de comando do motor118Módulo de comando do motor219Sistema de injeção/Ignição20Sistema de ar condicionado21Sensor da bateria22Trava eléctrica da coluna da
direcção23Ventoinha de arrefecimento
baixa24–25Interruptor do espelho retrovisor exterior26Módulo de controlo do motor/
Módulo de caixa de velocidades
manual de comutação automá‐
tica27Sistema de combustívelN.ºCircuito28Sistema de travagem29Detecção da ocupação do
banco30Regulação do alcance dos faróis31Buzina32Farol de nevoeiro dianteiro33Luz de máximos esquerda34Luz de máximos direita35–36Limpa-vidros traseiro37Luz de viragem esquerda38Sistema de lavagem39Luz de viragem direita40–41–42Motor de arranque 243Painel de instrumentos

164Conservação do veículoN.ºCircuito44Caixa de velocidades manual decomutação automática,
conversor CC/CC45Motor de arranque 146ABS47Ventoinha de arrefecimento alta48Limpa-vidros dianteiro49Módulo de controlo da carro‐
çaria/Desativação diferida da
alimentação
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

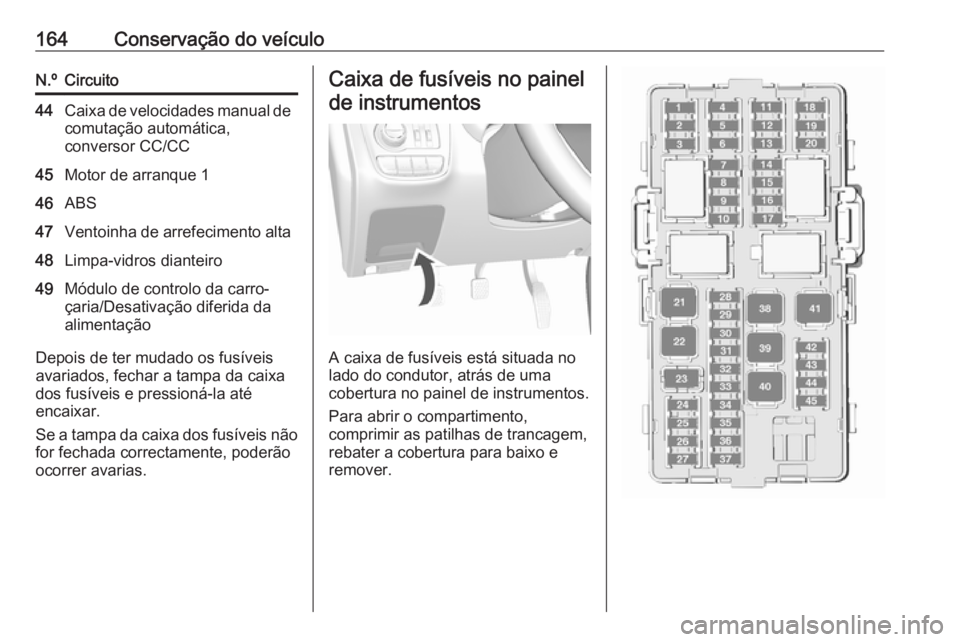

Caixa de fusíveis no painel
de instrumentos
A caixa de fusíveis está situada no
lado do condutor, atrás de uma
cobertura no painel de instrumentos.
Para abrir o compartimento,
comprimir as patilhas de trancagem,
rebater a cobertura para baixo e
remover.

Conservação do veículo165N.ºCircuito1Onstar2Sistema de ar condicionado3Painel de instrumentos4Módulo de controlo da caixa de
velocidades5Informação e lazer6–7Sensores de estacionamento
traseiros8Conexão da ligação de dados9Trava eléctrica da coluna da
direcção10Módulo de Detecção e Diagnós‐
tico11Transformador CC12–13–14Módulo de alimentação eléctrica
linearN.ºCircuito15Sistema de fecho centralizado/
Ignição16Sistema de ignição17–18Painel de instrumentos19–20Regulação do alcance dos faróis21Acionamento eletrónico dos
vidros, dianteiros22Acionamento eletrónico dos
vidros, traseiros23–24Módulo de Caixa de velocidades manual de comutação automá‐
tica25Tomada de alimentação eléc‐
trica auxiliar26Tecto de abrir27–N.ºCircuito28Módulo de controlo da carro‐
çaria 829Módulo de controlo da carro‐
çaria 730Módulo de controlo da carro‐
çaria 631Módulo de controlo da carro‐
çaria 532Módulo de controlo da carro‐
çaria 433Módulo de controlo da carro‐
çaria 334Módulo de controlo da carro‐
çaria 235Módulo de controlo da carro‐
çaria 136–37LED de comando no volante38–39Logística/Transformador CC

166Conservação do veículoN.ºCircuito40Acionamento elétrico dos vidroselétricos, acionador41Ventilador42Aquecimentos dos bancos,

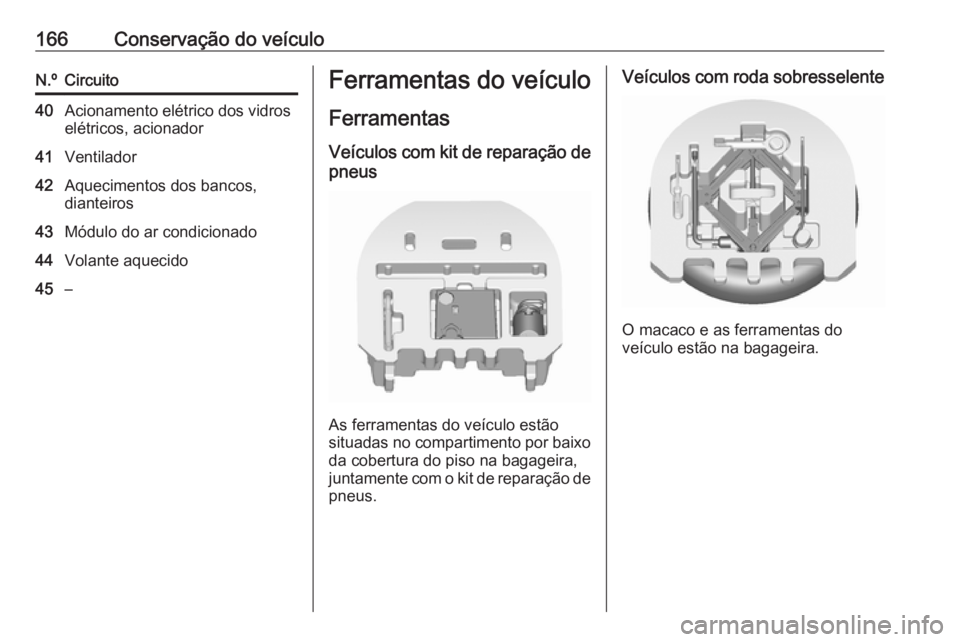

dianteiros43Módulo do ar condicionado44Volante aquecido45–Ferramentas do veículo
Ferramentas Veículos com kit de reparação de
pneus
As ferramentas do veículo estão
situadas no compartimento por baixo
da cobertura do piso na bagageira,
juntamente com o kit de reparação de pneus.
Veículos com roda sobresselente
O macaco e as ferramentas do
veículo estão na bagageira.

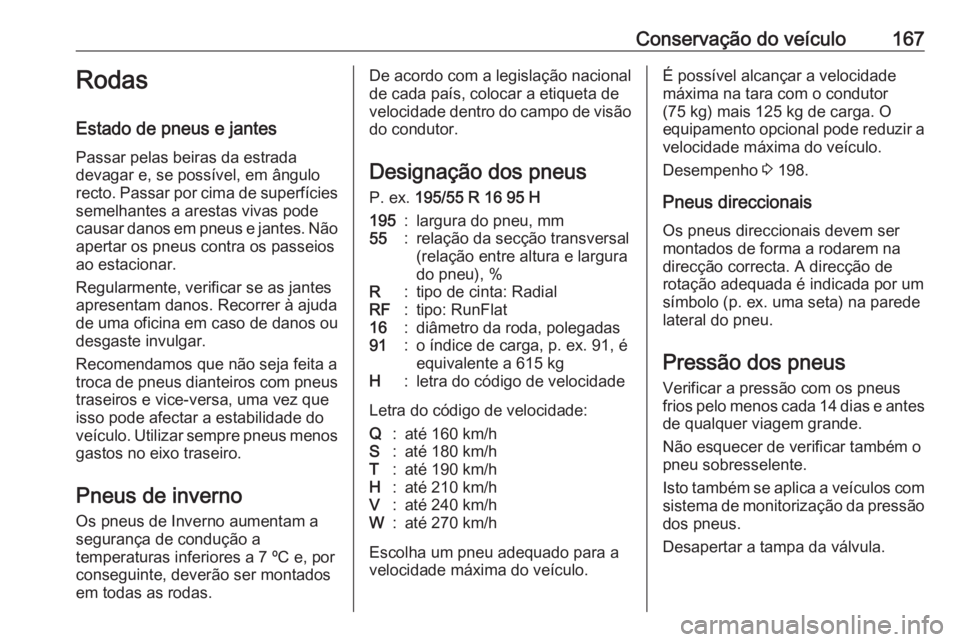

Conservação do veículo167Rodas
Estado de pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não
apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Recomendamos que não seja feita a
troca de pneus dianteiros com pneus
traseiros e vice-versa, uma vez que
isso pode afectar a estabilidade do
veículo. Utilizar sempre pneus menos gastos no eixo traseiro.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 ºC e, por
conseguinte, deverão ser montados
em todas as rodas.De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.
Designação dos pneus
P. ex. 195/55 R 16 95 H195:largura do pneu, mm55:relação da secção transversal
(relação entre altura e largura
do pneu), %R:tipo de cinta: RadialRF:tipo: RunFlat16:diâmetro da roda, polegadas91:o índice de carga, p. ex. 91, é
equivalente a 615 kgH:letra do código de velocidade
Letra do código de velocidade:
Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolha um pneu adequado para a
velocidade máxima do veículo.
É possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 198.
Pneus direccionais Os pneus direccionais devem ser
montados de forma a rodarem na
direcção correcta. A direcção de
rotação adequada é indicada por um
símbolo (p. ex. uma seta) na parede
lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande.
Não esquecer de verificar também o
pneu sobresselente.
Isto também se aplica a veículos com sistema de monitorização da pressão
dos pneus.
Desapertar a tampa da válvula.

168Conservação do veículo

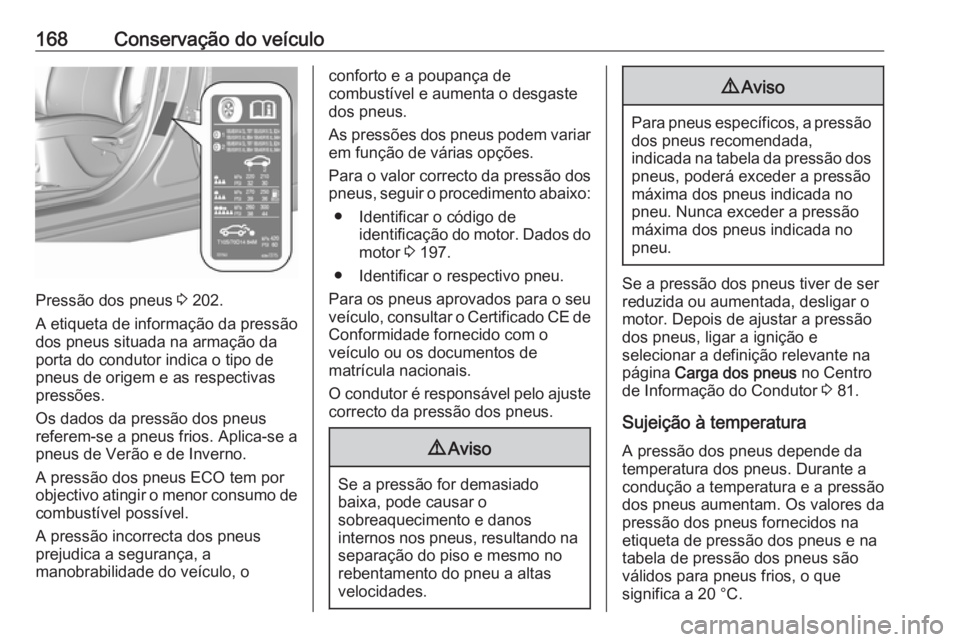

Pressão dos pneus 3 202.
A etiqueta de informação da pressão
dos pneus situada na armação da porta do condutor indica o tipo de
pneus de origem e as respectivas
pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções.
Para o valor correcto da pressão dos pneus, seguir o procedimento abaixo:
● Identificar o código de identificação do motor. Dados do
motor 3 197.
● Identificar o respectivo pneu.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
9 Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor. Depois de ajustar a pressão
dos pneus, ligar a ignição e
selecionar a definição relevante na
página Carga dos pneus no Centro
de Informação do Condutor 3 81.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
