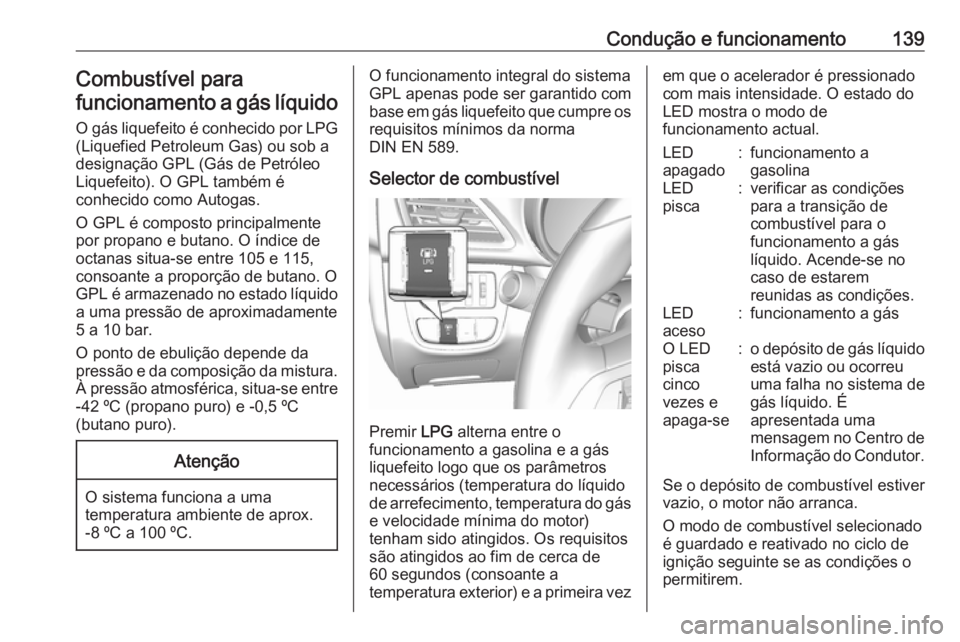

Condução e funcionamento139Combustível para
funcionamento a gás líquido
O gás liquefeito é conhecido por LPG (Liquefied Petroleum Gas) ou sob a
designação GPL (Gás de Petróleo
Liquefeito). O GPL também é
conhecido como Autogas.
O GPL é composto principalmente
por propano e butano. O índice de
octanas situa-se entre 105 e 115,
consoante a proporção de butano. O
GPL é armazenado no estado líquido
a uma pressão de aproximadamente
5 a 10 bar.
O ponto de ebulição depende da
pressão e da composição da mistura. À pressão atmosférica, situa-se entre
-42 ºC (propano puro) e -0,5 ºC
(butano puro).Atenção
O sistema funciona a uma
temperatura ambiente de aprox. -8 ºC a 100 ºC.
O funcionamento integral do sistema
GPL apenas pode ser garantido com
base em gás liquefeito que cumpre os
requisitos mínimos da norma
DIN EN 589.
Selector de combustível
Premir LPG alterna entre o
funcionamento a gasolina e a gás
liquefeito logo que os parâmetros
necessários (temperatura do líquido de arrefecimento, temperatura do gás
e velocidade mínima do motor)
tenham sido atingidos. Os requisitos
são atingidos ao fim de cerca de
60 segundos (consoante a
temperatura exterior) e a primeira vez
em que o acelerador é pressionado
com mais intensidade. O estado do
LED mostra o modo de
funcionamento actual.LED
apagado:funcionamento a
gasolinaLED
pisca:verificar as condições
para a transição de
combustível para o
funcionamento a gás
líquido. Acende-se no
caso de estarem
reunidas as condições.LED
aceso:funcionamento a gásO LED
pisca
cinco
vezes e
apaga-se:o depósito de gás líquido
está vazio ou ocorreu
uma falha no sistema de
gás líquido. É
apresentada uma
mensagem no Centro de Informação do Condutor.
Se o depósito de combustível estiver
vazio, o motor não arranca.
O modo de combustível selecionado
é guardado e reativado no ciclo de
ignição seguinte se as condições o permitirem.

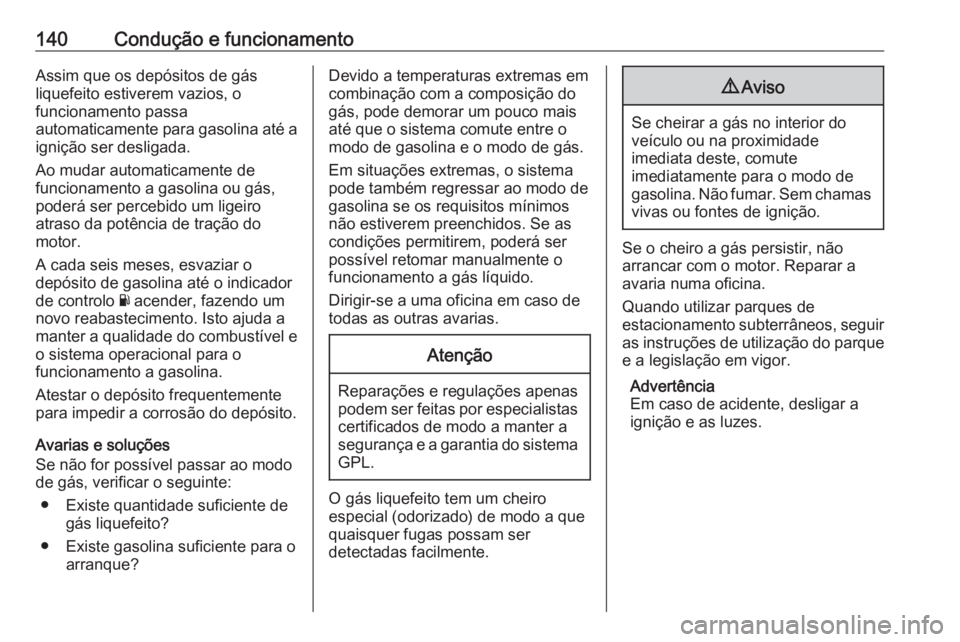

140Condução e funcionamentoAssim que os depósitos de gás
liquefeito estiverem vazios, o
funcionamento passa
automaticamente para gasolina até a ignição ser desligada.
Ao mudar automaticamente de
funcionamento a gasolina ou gás,
poderá ser percebido um ligeiro
atraso da potência de tração do
motor.
A cada seis meses, esvaziar o
depósito de gasolina até o indicador
de controlo Y acender, fazendo um
novo reabastecimento. Isto ajuda a
manter a qualidade do combustível e
o sistema operacional para o
funcionamento a gasolina.
Atestar o depósito frequentemente
para impedir a corrosão do depósito.
Avarias e soluções
Se não for possível passar ao modo
de gás, verificar o seguinte:
● Existe quantidade suficiente de gás liquefeito?
● Existe gasolina suficiente para o arranque?Devido a temperaturas extremas emcombinação com a composição do
gás, pode demorar um pouco mais até que o sistema comute entre o
modo de gasolina e o modo de gás.
Em situações extremas, o sistema
pode também regressar ao modo de
gasolina se os requisitos mínimos
não estiverem preenchidos. Se as
condições permitirem, poderá ser possível retomar manualmente o
funcionamento a gás líquido.
Dirigir-se a uma oficina em caso de
todas as outras avarias.Atenção
Reparações e regulações apenas
podem ser feitas por especialistas certificados de modo a manter a
segurança e a garantia do sistema GPL.
O gás liquefeito tem um cheiro
especial (odorizado) de modo a que
quaisquer fugas possam ser
detectadas facilmente.
9 Aviso
Se cheirar a gás no interior do
veículo ou na proximidade
imediata deste, comute
imediatamente para o modo de
gasolina. Não fumar. Sem chamas vivas ou fontes de ignição.
Se o cheiro a gás persistir, não
arrancar com o motor. Reparar a
avaria numa oficina.
Quando utilizar parques de
estacionamento subterrâneos, seguir
as instruções de utilização do parque e a legislação em vigor.
Advertência
Em caso de acidente, desligar a ignição e as luzes.

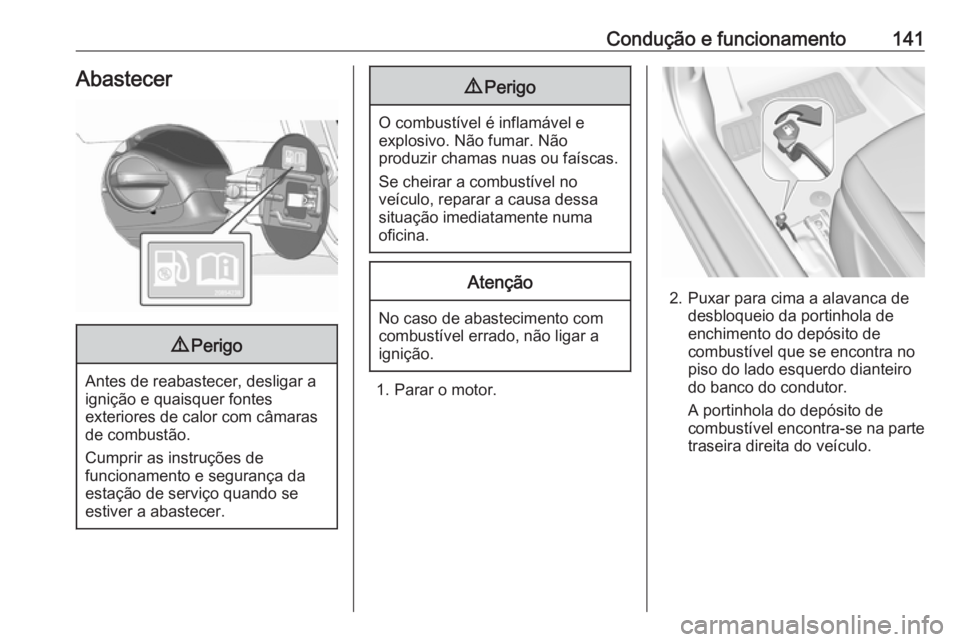

Condução e funcionamento141Abastecer9Perigo
Antes de reabastecer, desligar a
ignição e quaisquer fontes
exteriores de calor com câmaras
de combustão.
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se
estiver a abastecer.
9 Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa situação imediatamente numa
oficina.
Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
1. Parar o motor.
2. Puxar para cima a alavanca de desbloqueio da portinhola de
enchimento do depósito de
combustível que se encontra no
piso do lado esquerdo dianteiro
do banco do condutor.
A portinhola do depósito de
combustível encontra-se na parte
traseira direita do veículo.

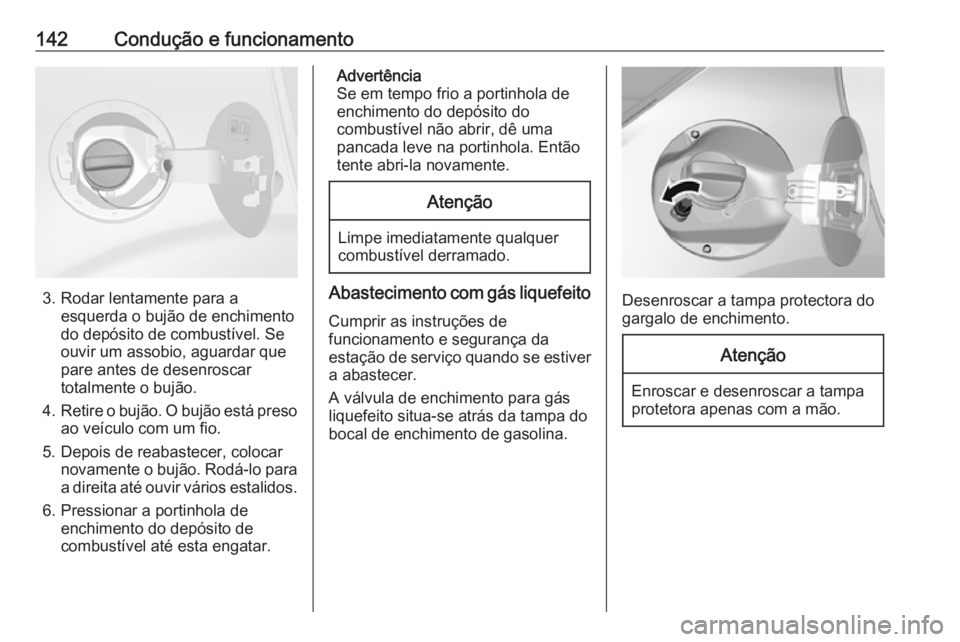

142Condução e funcionamento
3. Rodar lentamente para aesquerda o bujão de enchimento
do depósito de combustível. Se
ouvir um assobio, aguardar que
pare antes de desenroscar
totalmente o bujão.
4. Retire o bujão. O bujão está preso
ao veículo com um fio.
5. Depois de reabastecer, colocar novamente o bujão. Rodá-lo para
a direita até ouvir vários estalidos.
6. Pressionar a portinhola de enchimento do depósito de
combustível até esta engatar.
Advertência
Se em tempo frio a portinhola de
enchimento do depósito do
combustível não abrir, dê uma
pancada leve na portinhola. Então
tente abri-la novamente.Atenção
Limpe imediatamente qualquer
combustível derramado.
Abastecimento com gás liquefeito
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se estiver a abastecer.
A válvula de enchimento para gás
liquefeito situa-se atrás da tampa do
bocal de enchimento de gasolina.Desenroscar a tampa protectora do
gargalo de enchimento.
Atenção
Enroscar e desenroscar a tampa
protetora apenas com a mão.

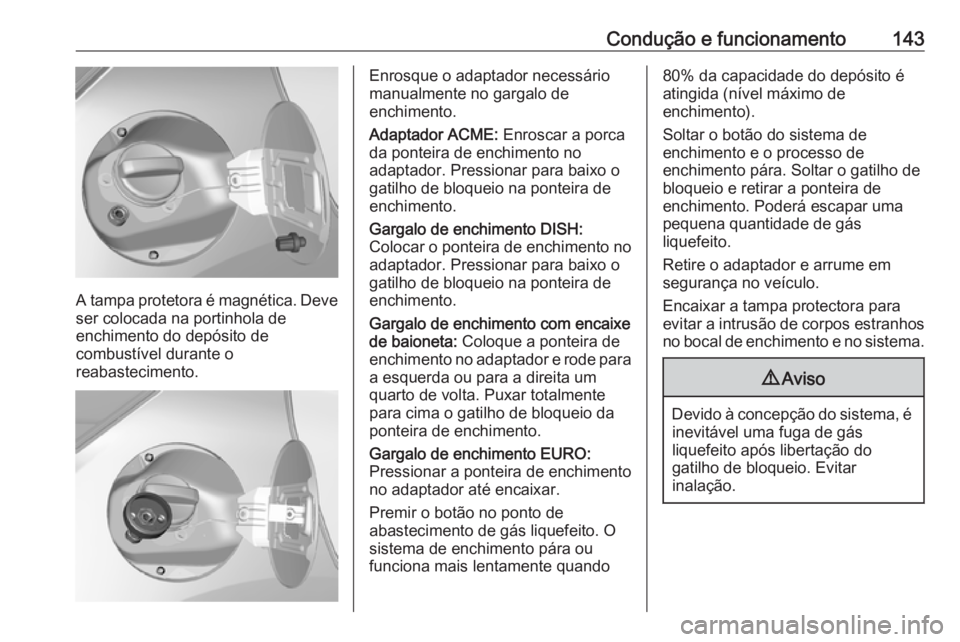

Condução e funcionamento143
A tampa protetora é magnética. Deve
ser colocada na portinhola de
enchimento do depósito de
combustível durante o
reabastecimento.
Enrosque o adaptador necessário
manualmente no gargalo de
enchimento.
Adaptador ACME: Enroscar a porca
da ponteira de enchimento no
adaptador. Pressionar para baixo o
gatilho de bloqueio na ponteira de
enchimento.
Gargalo de enchimento DISH:
Colocar o ponteira de enchimento no
adaptador. Pressionar para baixo o
gatilho de bloqueio na ponteira de
enchimento.
Gargalo de enchimento com encaixe
de baioneta: Coloque a ponteira de
enchimento no adaptador e rode para a esquerda ou para a direita um
quarto de volta. Puxar totalmente
para cima o gatilho de bloqueio da ponteira de enchimento.
Gargalo de enchimento EURO:
Pressionar a ponteira de enchimento
no adaptador até encaixar.
Premir o botão no ponto de
abastecimento de gás liquefeito. O
sistema de enchimento pára ou
funciona mais lentamente quando80% da capacidade do depósito é atingida (nível máximo de
enchimento).
Soltar o botão do sistema de
enchimento e o processo de
enchimento pára. Soltar o gatilho de
bloqueio e retirar a ponteira de
enchimento. Poderá escapar uma
pequena quantidade de gás
liquefeito.
Retire o adaptador e arrume em
segurança no veículo.
Encaixar a tampa protectora para
evitar a intrusão de corpos estranhos no bocal de enchimento e no sistema.9 Aviso
Devido à concepção do sistema, é
inevitável uma fuga de gás
liquefeito após libertação do
gatilho de bloqueio. Evitar
inalação.

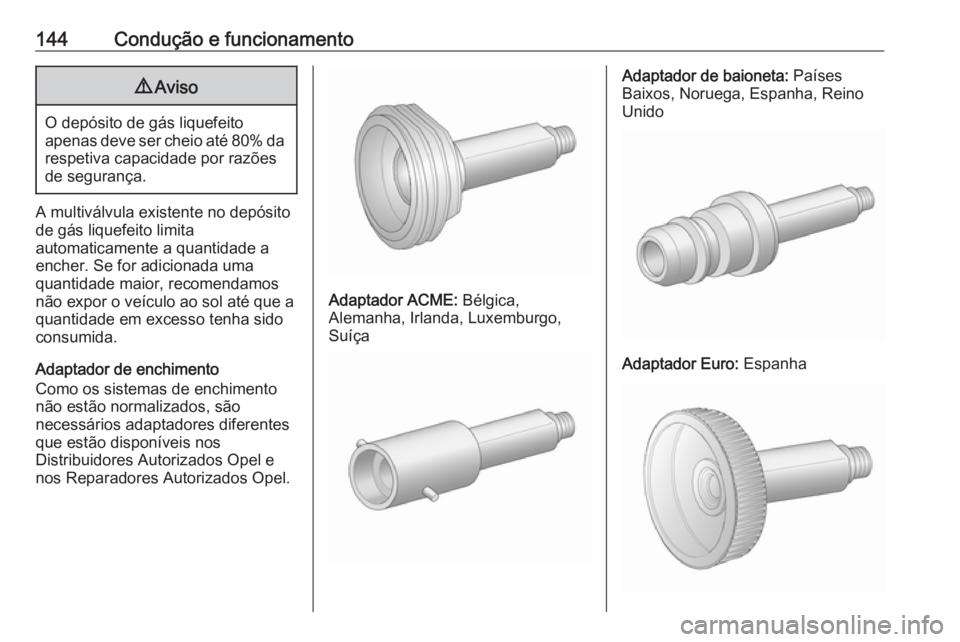

144Condução e funcionamento9Aviso
O depósito de gás liquefeito
apenas deve ser cheio até 80% da respetiva capacidade por razões
de segurança.
A multiválvula existente no depósito
de gás liquefeito limita
automaticamente a quantidade a
encher. Se for adicionada uma
quantidade maior, recomendamos
não expor o veículo ao sol até que a
quantidade em excesso tenha sido
consumida.
Adaptador de enchimento
Como os sistemas de enchimento
não estão normalizados, são
necessários adaptadores diferentes
que estão disponíveis nos
Distribuidores Autorizados Opel e
nos Reparadores Autorizados Opel.
Adaptador ACME: Bélgica,
Alemanha, Irlanda, Luxemburgo,
Suíça
Adaptador de baioneta: Países
Baixos, Noruega, Espanha, Reino
Unido
Adaptador Euro: Espanha

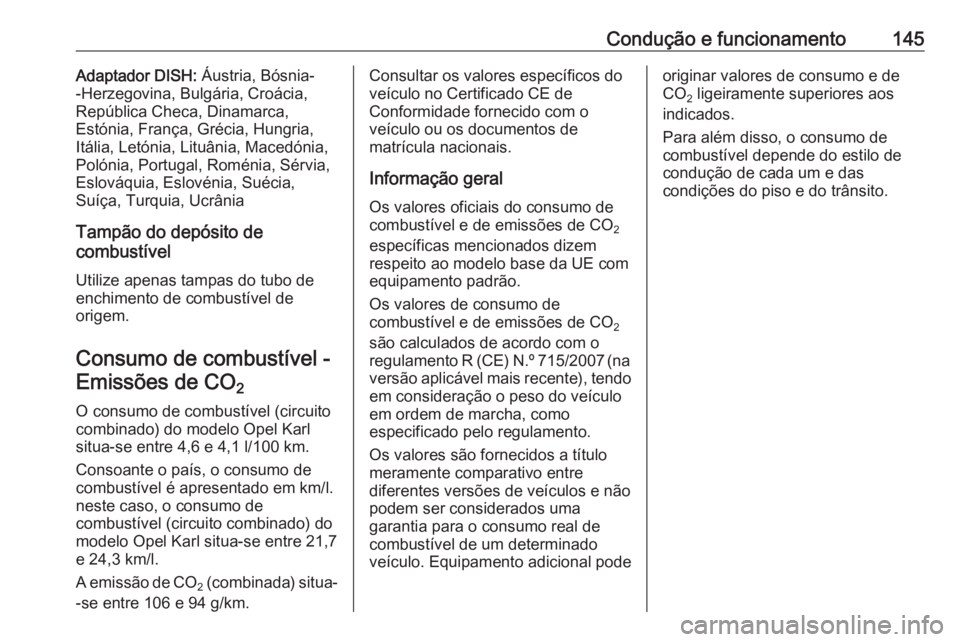

Condução e funcionamento145Adaptador DISH: Áustria, Bósnia-
-Herzegovina, Bulgária, Croácia,
República Checa, Dinamarca,
Estónia, França, Grécia, Hungria,
Itália, Letónia, Lituânia, Macedónia,
Polónia, Portugal, Roménia, Sérvia,
Eslováquia, Eslovénia, Suécia,
Suíça, Turquia, Ucrânia
Tampão do depósito de
combustível
Utilize apenas tampas do tubo de
enchimento de combustível de
origem.
Consumo de combustível -Emissões de CO 2
O consumo de combustível (circuito
combinado) do modelo Opel Karl
situa-se entre 4,6 e 4,1 l/100 km.
Consoante o país, o consumo de
combustível é apresentado em km/l.
neste caso, o consumo de
combustível (circuito combinado) do
modelo Opel Karl situa-se entre 21,7
e 24,3 km/l.
A emissão de CO 2 (combinada) situa-
-se entre 106 e 94 g/km.Consultar os valores específicos do
veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral
Os valores oficiais do consumo de
combustível e de emissões de CO 2
específicas mencionados dizem
respeito ao modelo base da UE com
equipamento padrão.
Os valores de consumo de
combustível e de emissões de CO 2
são calculados de acordo com o
regulamento R (CE) N.º 715/2007 (na versão aplicável mais recente), tendo
em consideração o peso do veículo em ordem de marcha, como
especificado pelo regulamento.
Os valores são fornecidos a título
meramente comparativo entre
diferentes versões de veículos e não
podem ser considerados uma
garantia para o consumo real de
combustível de um determinado
veículo. Equipamento adicional podeoriginar valores de consumo e de
CO 2 ligeiramente superiores aos
indicados.
Para além disso, o consumo de
combustível depende do estilo de
condução de cada um e das
condições do piso e do trânsito.

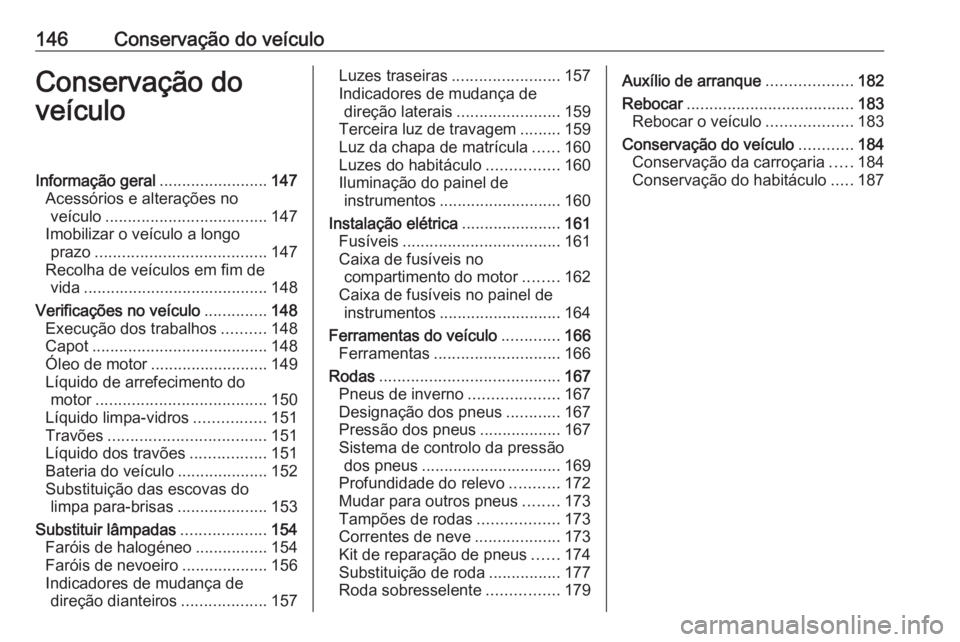

146Conservação do veículoConservação do
veículoInformação geral ........................147
Acessórios e alterações no veículo .................................... 147
Imobilizar o veículo a longo prazo ...................................... 147
Recolha de veículos em fim de vida ......................................... 148
Verificações no veículo ..............148
Execução dos trabalhos ..........148
Capot ....................................... 148
Óleo de motor .......................... 149
Líquido de arrefecimento do motor ...................................... 150
Líquido limpa-vidros ................151
Travões ................................... 151
Líquido dos travões .................151
Bateria do veículo ....................152
Substituição das escovas do limpa para-brisas ....................153
Substituir lâmpadas ...................154
Faróis de halogéneo ................154
Faróis de nevoeiro ...................156
Indicadores de mudança de direção dianteiros ...................157Luzes traseiras ........................ 157
Indicadores de mudança de direção laterais .......................159
Terceira luz de travagem .........159
Luz da chapa de matrícula ......160
Luzes do habitáculo ................160
Iluminação do painel de instrumentos ........................... 160
Instalação elétrica ......................161
Fusíveis ................................... 161
Caixa de fusíveis no compartimento do motor ........162
Caixa de fusíveis no painel de instrumentos ........................... 164
Ferramentas do veículo .............166
Ferramentas ............................ 166
Rodas ........................................ 167
Pneus de inverno ....................167
Designação dos pneus ............167
Pressão dos pneus ..................167
Sistema de controlo da pressão dos pneus ............................... 169
Profundidade do relevo ...........172
Mudar para outros pneus ........173
Tampões de rodas ..................173
Correntes de neve ...................173
Kit de reparação de pneus ......174
Substituição de roda ................177
Roda sobresselente ................179Auxílio de arranque ...................182
Rebocar ..................................... 183
Rebocar o veículo ...................183
Conservação do veículo ............184
Conservação da carroçaria .....184
Conservação do habitáculo .....187

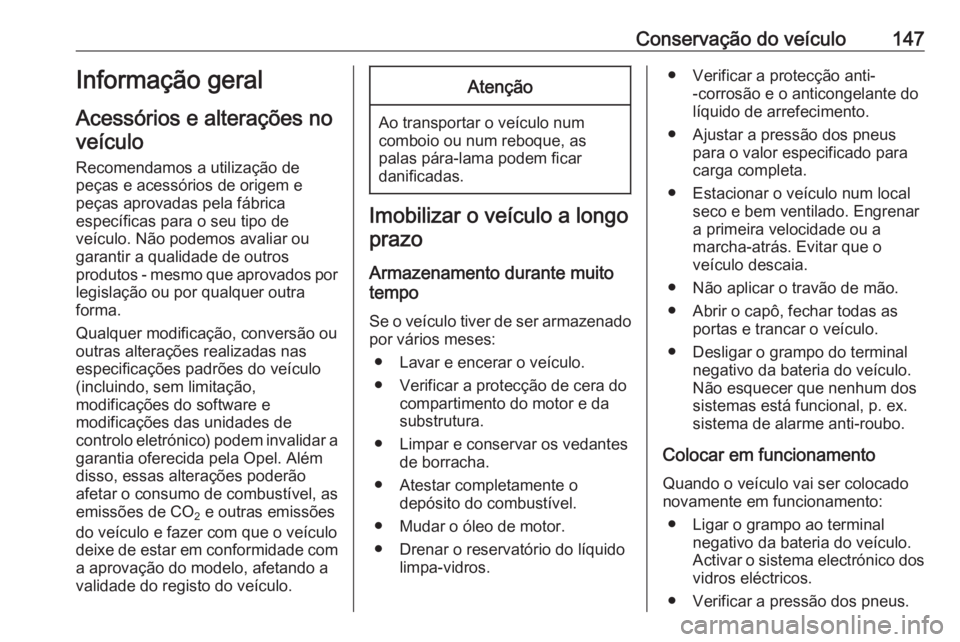

Conservação do veículo147Informação geral
Acessórios e alterações no veículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Qualquer modificação, conversão ou
outras alterações realizadas nas
especificações padrões do veículo
(incluindo, sem limitação,
modificações do software e
modificações das unidades de
controlo eletrónico) podem invalidar a garantia oferecida pela Opel. Além
disso, essas alterações poderão
afetar o consumo de combustível, as
emissões de CO 2 e outras emissões
do veículo e fazer com que o veículo deixe de estar em conformidade com
a aprovação do modelo, afetando a
validade do registo do veículo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar completamente o depósito do combustível.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti--corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.
● Estacionar o veículo num local seco e bem ventilado. Engrenar
a primeira velocidade ou a
marcha-atrás. Evitar que o
veículo descaia.
● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Activar o sistema electrónico dos
vidros eléctricos.
● Verificar a pressão dos pneus.

148Conservação do veículo● Atestar o reservatório do líquidolava-vidros.
● Verificar o nível do óleo do motor.
● Verificar o nível do líquido de arrefecimento.
● Montar a chapa de matrícula se necessário.
Recolha de veículos em fim de vida
Informação acerca dos centros de
recuperação de veículos em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede. Confiar este trabalho
apenas a um centro de reciclagem
autorizado.
Os veículos a gás devem ser
reciclados num centro autorizado
para veículos a gás.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.
9 Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
