Cura del veicolo169Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa
Madre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della
catena).9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono ammesse
solo sui pneumatici di misura
165/65 R14.
Le catene da neve non sono
ammesse sui pneumatici di misura 185/55 R15 e 195/45 R16.
L'uso delle catene da neve non è
consentito sulla ruota di scorta.
Kit di riparazione dei pneumatici
Danni di lieve entità al battistrada
possono essere riparati con il kit di
riparazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità
superiore a 4 mm o in corrispondenza del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento e
inserire la prima o la retromarcia.

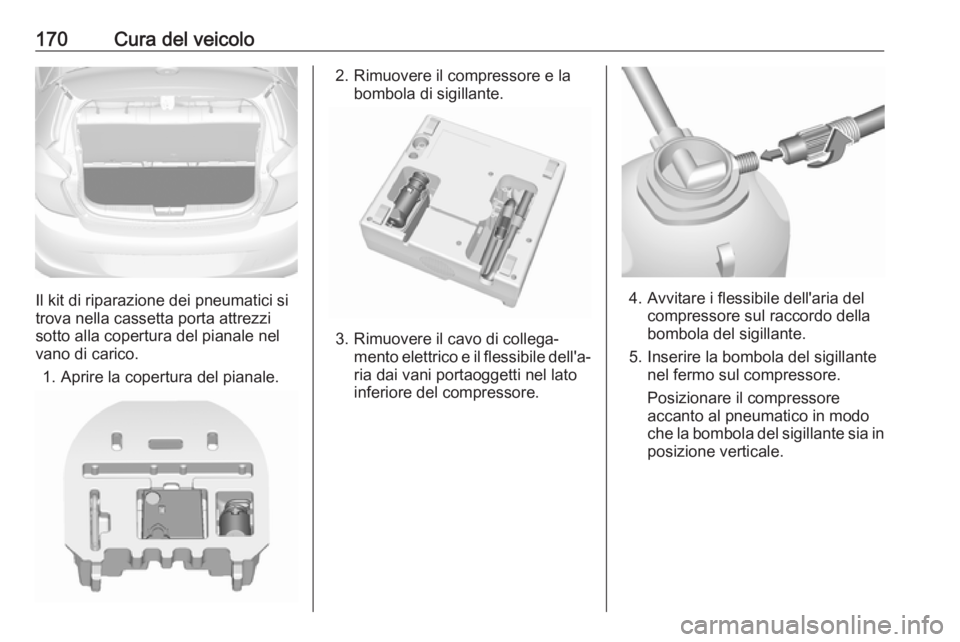

170Cura del veicolo
Il kit di riparazione dei pneumatici si
trova nella cassetta porta attrezzi
sotto alla copertura del pianale nel vano di carico.
1. Aprire la copertura del pianale.
2. Rimuovere il compressore e la bombola di sigillante.
3. Rimuovere il cavo di collega‐mento elettrico e il flessibile dell'a‐ria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore
accanto al pneumatico in modo
che la bombola del sigillante sia in
posizione verticale.

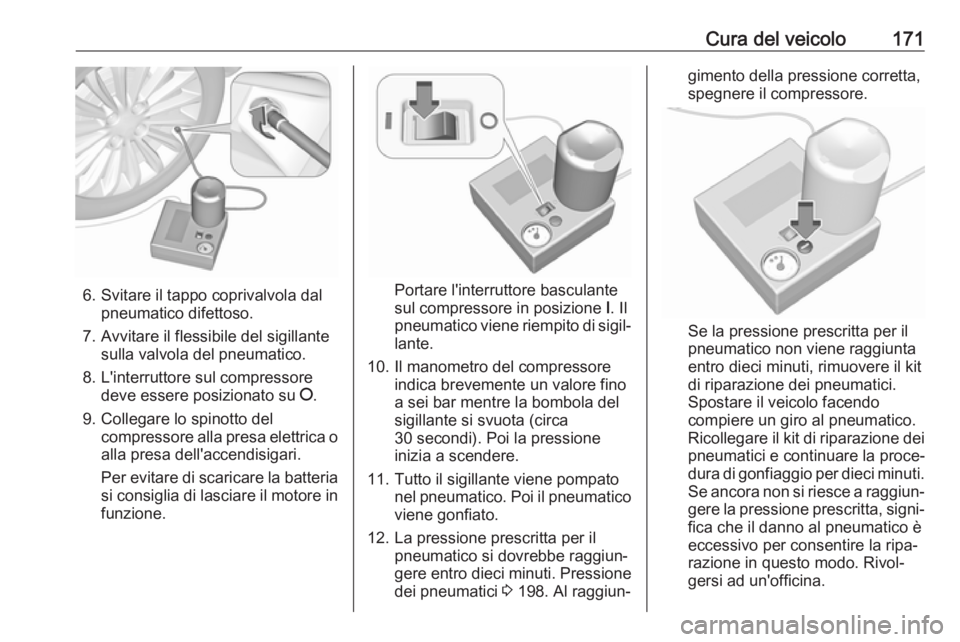

Cura del veicolo171
6. Svitare il tappo coprivalvola dalpneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del compressore alla presa elettrica oalla presa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.Portare l'interruttore basculante
sul compressore in posizione I. Il
pneumatico viene riempito di sigil‐ lante.
10. Il manometro del compressore indica brevemente un valore fino
a sei bar mentre la bombola del
sigillante si svuota (circa
30 secondi). Poi la pressione
inizia a scendere.
11. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
12. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro dieci minuti. Pressione
dei pneumatici 3 198. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro dieci minuti, rimuovere il kit
di riparazione dei pneumatici.
Spostare il veicolo facendo
compiere un giro al pneumatico.
Ricollegare il kit di riparazione dei pneumatici e continuare la proce‐
dura di gonfiaggio per dieci minuti.
Se ancora non si riesce a raggiun‐ gere la pressione prescritta, signi‐ fica che il danno al pneumatico è
eccessivo per consentire la ripa‐ razione in questo modo. Rivol‐
gersi ad un'officina.

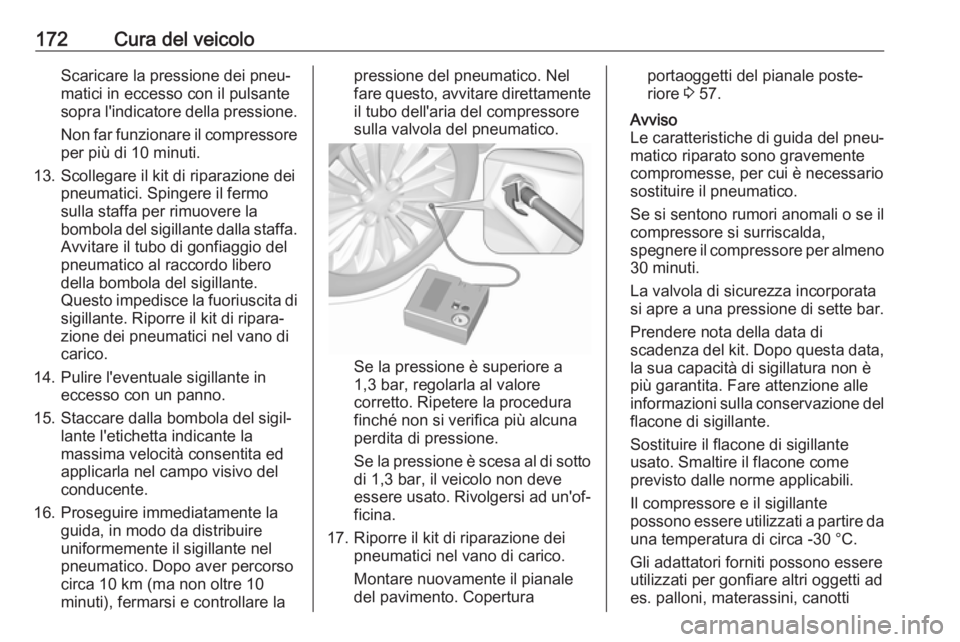

172Cura del veicoloScaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore per più di 10 minuti.
13. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la
bombola del sigillante dalla staffa.
Avvitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante.
Questo impedisce la fuoriuscita di sigillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di
carico.
14. Pulire l'eventuale sigillante in eccesso con un panno.
15. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la
massima velocità consentita ed
applicarla nel campo visivo del
conducente.
16. Proseguire immediatamente la guida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 10 km (ma non oltre 10
minuti), fermarsi e controllare lapressione del pneumatico. Nel
fare questo, avvitare direttamente
il tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐
ficina.
17. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Montare nuovamente il pianale
del pavimento. Copertura
portaoggetti del pianale poste‐
riore 3 57.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda,
spegnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di sette bar.
Prendere nota della data di
scadenza del kit. Dopo questa data,
la sua capacità di sigillatura non è
più garantita. Fare attenzione alle
informazioni sulla conservazione del
flacone di sigillante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
utilizzati per gonfiare altri oggetti ad es. palloni, materassini, canotti

Cura del veicolo173gonfiabili, ecc. Si trovano all'interno
del compressore. Per rimuoverli,
avvitare il flessibile dell'aria del
compressore e rimuovere l'adatta‐
tore.
Sostituzione delle ruote
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici.
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Azionare il freno di staziona‐ mento e inserire la prima o la
retromarcia.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Ruote in acciaio:
Togliere il copricerchio.
Ruote in lega con copribulloni
Staccare i coperchi dei bulloni
ruota con un cacciavite e rimuo‐
verli. Per proteggere il cerchio,
porre un panno morbido tra il
cacciavite e il cerchio in lega.
Ruote in lega con copriruota centrale
Inserire l'estrattore nella fessura
aperta della calotta centrale e
rimuovere la calotta dalla ruota.
Attrezzi per il veicolo 3 161.
2. Montare la chiave della ruota assi‐
curandosi che sia posizionata in
modo sicuro, quindi allentare ogni
bullone di mezzo giro.
Le ruote potrebbero essere
protette da bulloni di bloccaggio.
Per allentare questi bulloni

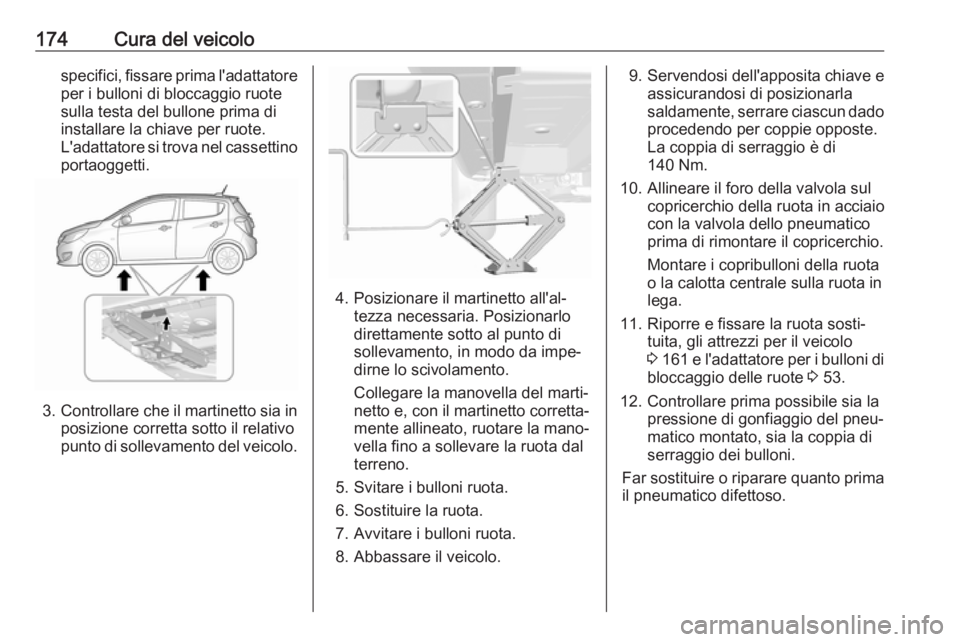

174Cura del veicolospecifici, fissare prima l'adattatore
per i bulloni di bloccaggio ruote
sulla testa del bullone prima di
installare la chiave per ruote.
L'adattatore si trova nel cassettino portaoggetti.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
4. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Collegare la manovella del marti‐
netto e, con il martinetto corretta‐
mente allineato, ruotare la mano‐
vella fino a sollevare la ruota dal
terreno.
5. Svitare i bulloni ruota. 6. Sostituire la ruota.
7. Avvitare i bulloni ruota.
8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla
saldamente, serrare ciascun dado procedendo per coppie opposte.La coppia di serraggio è di
140 Nm.
10. Allineare il foro della valvola sul copricerchio della ruota in acciaio
con la valvola dello pneumatico
prima di rimontare il copricerchio.
Montare i copribulloni della ruota
o la calotta centrale sulla ruota in
lega.
11. Riporre e fissare la ruota sosti‐ tuita, gli attrezzi per il veicolo
3 161 e l'adattatore per i bulloni di
bloccaggio delle ruote 3 53.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei bulloni.
Far sostituire o riparare quanto prima il pneumatico difettoso.

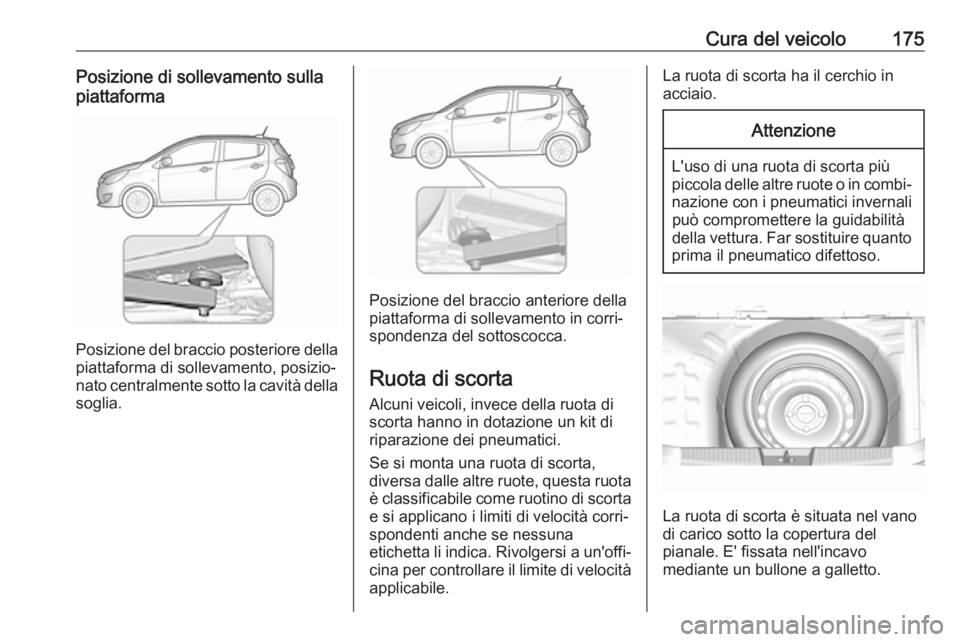

Cura del veicolo175Posizione di sollevamento sullapiattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento, posizio‐
nato centralmente sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici.
Se si monta una ruota di scorta,
diversa dalle altre ruote, questa ruota è classificabile come ruotino di scorta
e si applicano i limiti di velocità corri‐
spondenti anche se nessuna
etichetta li indica. Rivolgersi a un'offi‐ cina per controllare il limite di velocità applicabile.
La ruota di scorta ha il cerchio in
acciaio.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del
pianale. E' fissata nell'incavo
mediante un bullone a galletto.

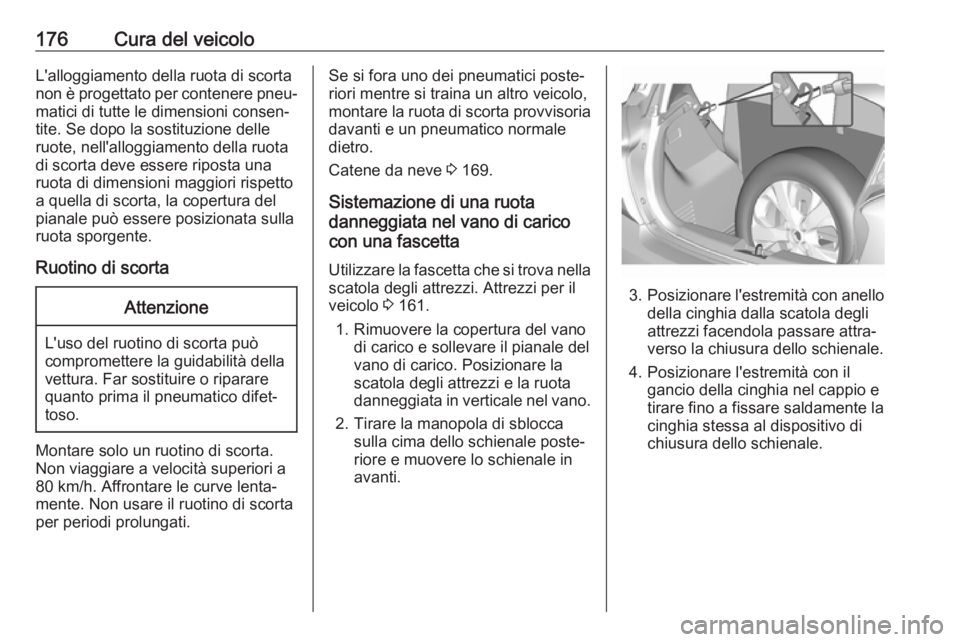

176Cura del veicoloL'alloggiamento della ruota di scorta
non è progettato per contenere pneu‐ matici di tutte le dimensioni consen‐
tite. Se dopo la sostituzione delle
ruote, nell'alloggiamento della ruota
di scorta deve essere riposta una
ruota di dimensioni maggiori rispetto
a quella di scorta, la copertura del
pianale può essere posizionata sulla
ruota sporgente.
Ruotino di scortaAttenzione
L'uso del ruotino di scorta può
compromettere la guidabilità della vettura. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
Se si fora uno dei pneumatici poste‐
riori mentre si traina un altro veicolo,
montare la ruota di scorta provvisoria davanti e un pneumatico normale
dietro.
Catene da neve 3 169.
Sistemazione di una ruota
danneggiata nel vano di carico
con una fascetta
Utilizzare la fascetta che si trova nella
scatola degli attrezzi. Attrezzi per il
veicolo 3 161.
1. Rimuovere la copertura del vano di carico e sollevare il pianale del
vano di carico. Posizionare la
scatola degli attrezzi e la ruota
danneggiata in verticale nel vano.
2. Tirare la manopola di sblocca sulla cima dello schienale poste‐
riore e muovere lo schienale in
avanti.
3. Posizionare l'estremità con anello
della cinghia dalla scatola degli
attrezzi facendola passare attra‐
verso la chiusura dello schienale.
4. Posizionare l'estremità con il gancio della cinghia nel cappio e
tirare fino a fissare saldamente la
cinghia stessa al dispositivo di
chiusura dello schienale.

Cura del veicolo177
5. Tirare indietro gli schienali.6. Montare il gancio sulla chiusura del portellone posteriore.
7. Tirare la cinghia e fissarla con la fibbia.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature
possono causare lesioni. Durante
un arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e
attrezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve
essere sempre fissata con la
cinghia.Avviamento di
emergenza
Non avviare il veicolo con un carica‐
batteria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.

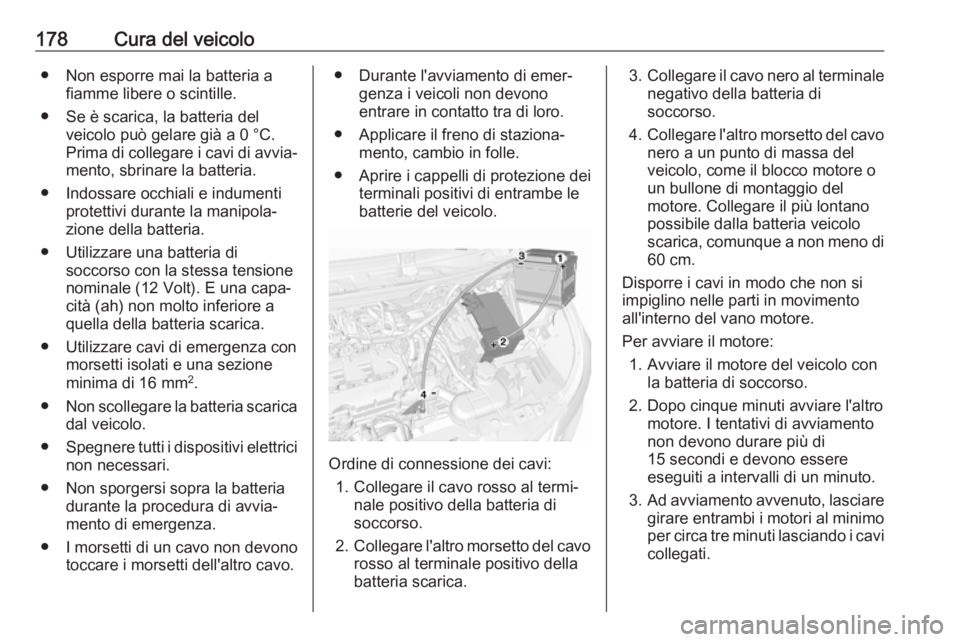

178Cura del veicolo● Non esporre mai la batteria afiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐ mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensionenominale (12 Volt). E una capa‐
cità (ah) non molto inferiore a
quella della batteria scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
.
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria durante la procedura di avvia‐
mento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.● Durante l'avviamento di emer‐genza i veicoli non devono
entrare in contatto tra di loro.
● Applicare il freno di staziona‐ mento, cambio in folle.
● Aprire i cappelli di protezione dei terminali positivi di entrambe le
batterie del veicolo.
Ordine di connessione dei cavi:
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del
veicolo, come il blocco motore o
un bullone di montaggio del
motore. Collegare il più lontano
possibile dalla batteria veicolo
scarica, comunque a non meno di 60 cm.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo cinque minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di un minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa tre minuti lasciando i cavi
collegati.
