Strumenti e comandi69

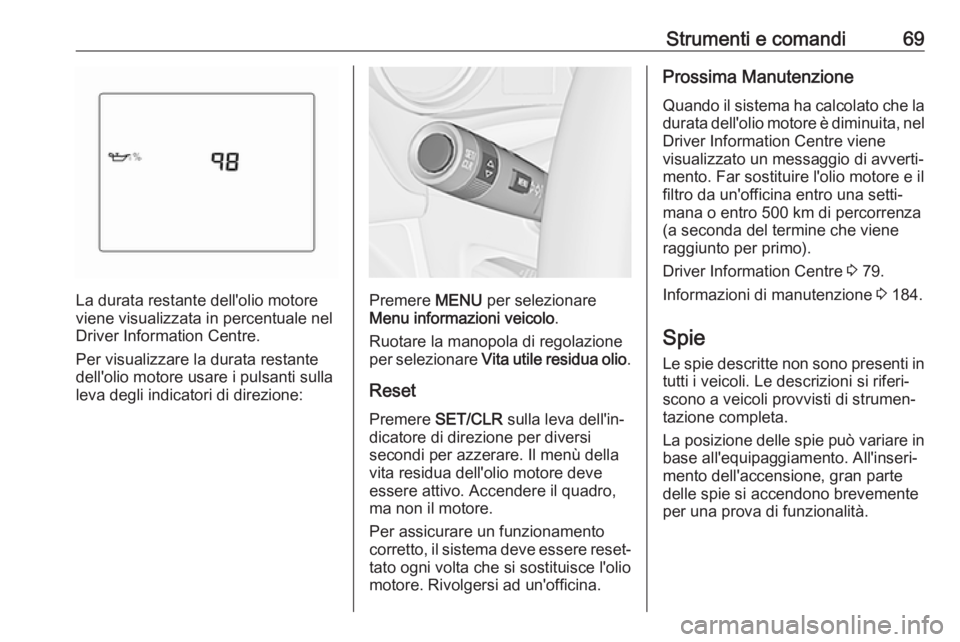

La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:Premere MENU per selezionare
Menu informazioni veicolo .
Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi
secondi per azzerare. Il menù della
vita residua dell'olio motore deve
essere attivo. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento
corretto, il sistema deve essere reset‐
tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene
visualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).
Driver Information Centre 3 79.
Informazioni di manutenzione 3 184.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in base all'equipaggiamento. All'inseri‐
mento dell'accensione, gran parte
delle spie si accendono brevemente
per una prova di funzionalità.

70Strumenti e comandiI colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

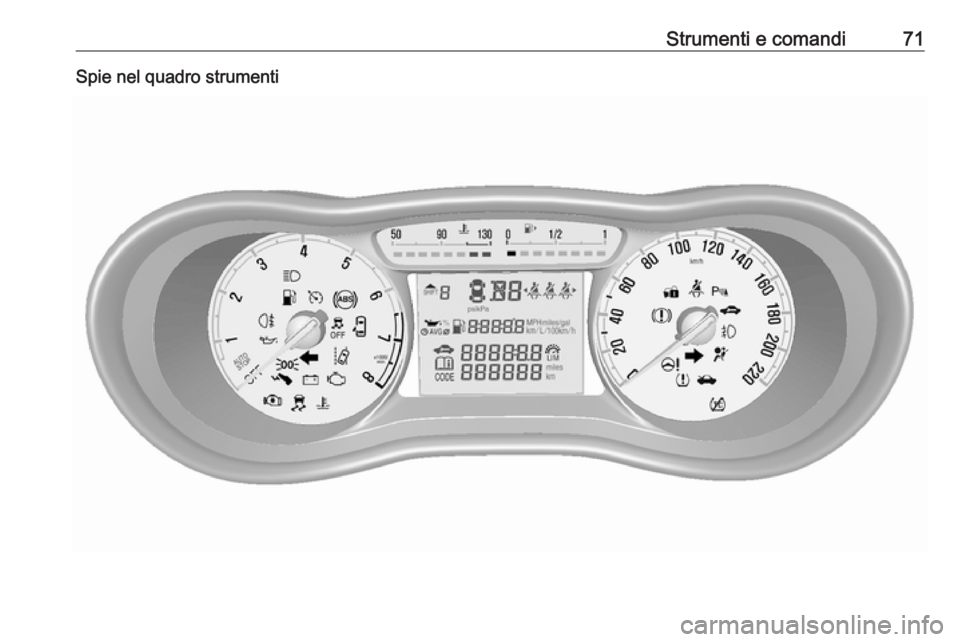

Strumenti e comandi71Spie nel quadro strumenti

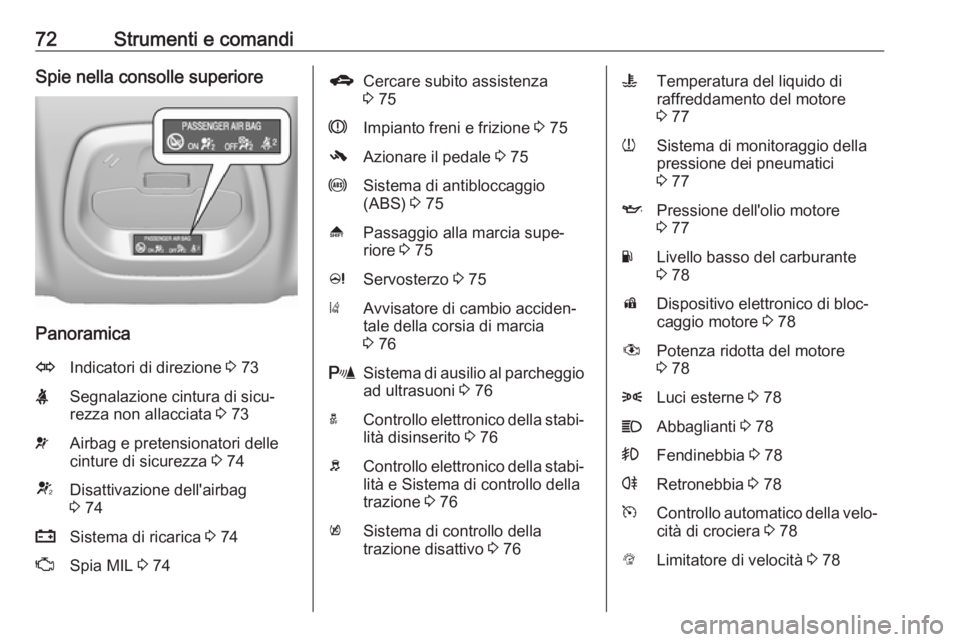

72Strumenti e comandiSpie nella consolle superiore
Panoramica
OIndicatori di direzione 3 73XSegnalazione cintura di sicu‐
rezza non allacciata 3 73vAirbag e pretensionatori delle
cinture di sicurezza 3 74VDisattivazione dell'airbag
3 74pSistema di ricarica 3 74ZSpia MIL 3 74gCercare subito assistenza
3 75RImpianto freni e frizione 3 75-Azionare il pedale 3 75uSistema di antibloccaggio
(ABS) 3 75[Passaggio alla marcia supe‐
riore 3 75cServosterzo 3 75)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 76rSistema di ausilio al parcheggio
ad ultrasuoni 3 76aControllo elettronico della stabi‐
lità disinserito 3 76bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 76kSistema di controllo della
trazione disattivo 3 76WTemperatura del liquido di
raffreddamento del motore
3 77wSistema di monitoraggio della
pressione dei pneumatici
3 77IPressione dell'olio motore
3 77YLivello basso del carburante
3 78dDispositivo elettronico di bloc‐
caggio motore 3 78#Potenza ridotta del motore
3 788Luci esterne 3 78CAbbaglianti 3 78>Fendinebbia 3 78rRetronebbia 3 78mControllo automatico della velo‐
cità di crociera 3 78LLimitatore di velocità 3 78

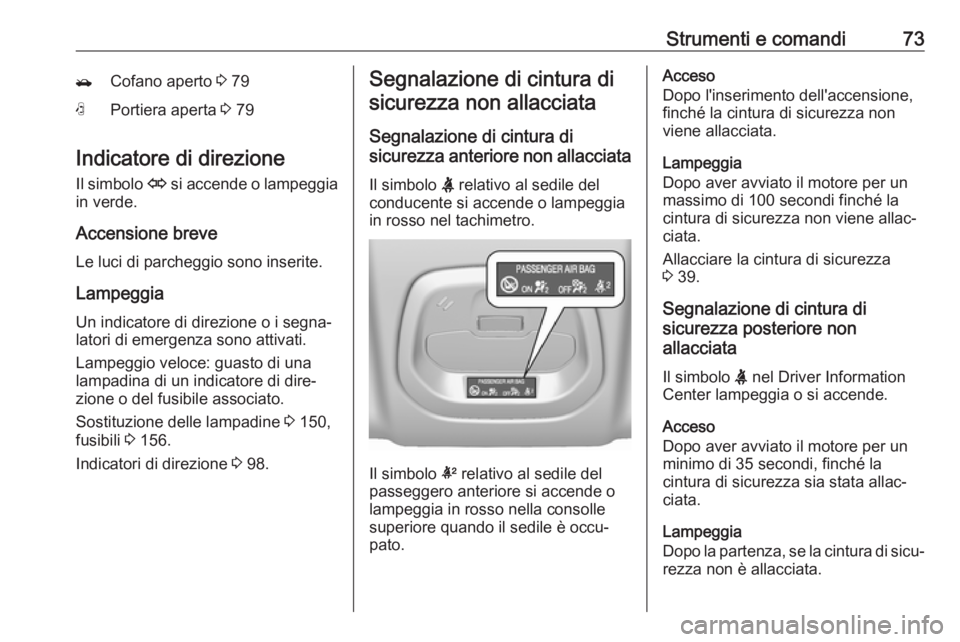

Strumenti e comandi73/Cofano aperto 3 79NPortiera aperta 3 79
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggia
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Sostituzione delle lampadine 3 150,
fusibili 3 156.
Indicatori di direzione 3 98.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del
conducente si accende o lampeggia
in rosso nel tachimetro.
Il simbolo k
relativo al sedile del
passeggero anteriore si accende o
lampeggia in rosso nella consolle
superiore quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione, finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un
massimo di 100 secondi finché la
cintura di sicurezza non viene allac‐
ciata.
Allacciare la cintura di sicurezza
3 39.
Segnalazione di cintura di
sicurezza posteriore non
allacciata
Il simbolo X nel Driver Information
Center lampeggia o si accende.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi, finché la
cintura di sicurezza sia stata allac‐
ciata.
Lampeggia
Dopo la partenza, se la cintura di sicu‐
rezza non è allacciata.

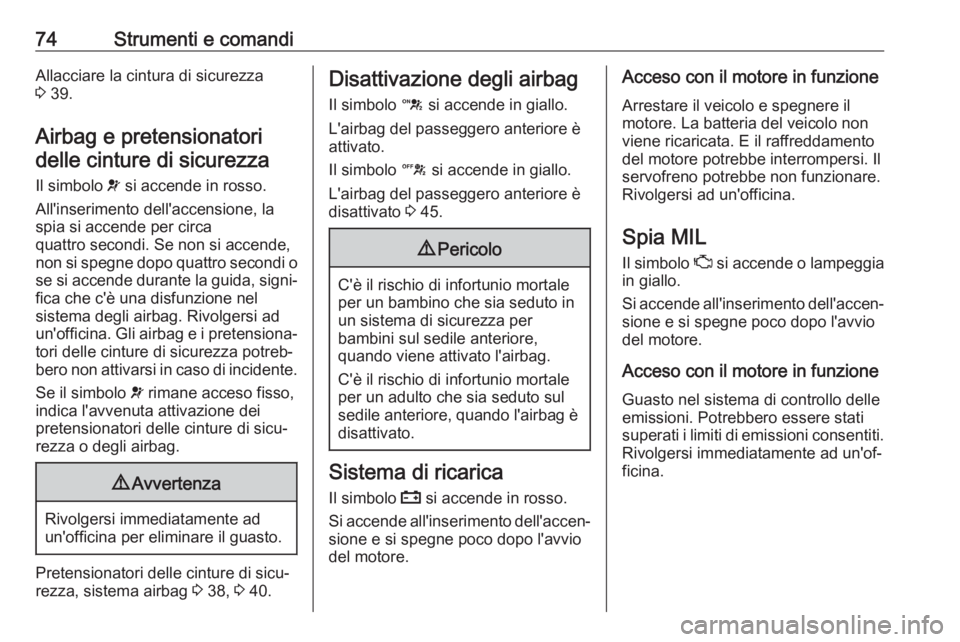

74Strumenti e comandiAllacciare la cintura di sicurezza
3 39.
Airbag e pretensionatori
delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa
quattro secondi. Se non si accende, non si spegne dopo quattro secondi o
se si accende durante la guida, signi‐
fica che c'è una disfunzione nel
sistema degli airbag. Rivolgersi ad
un'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 38, 3 40.
Disattivazione degli airbag
Il simbolo d si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo c si accende in giallo.
L'airbag del passeggero anteriore è disattivato 3 45.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.

Strumenti e comandi75Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.
Inoltre, un codice di allarme viene
visualizzato nel Driver Information
Center.
Il veicolo necessita di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 85.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di
stazionamento manuale non è inse‐
rito 3 147.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 125.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop. Sistema Start-
stop 3 116.
Lampeggia
Il pedale deve essere premuto per
avviare il motore 3 16, 3 115.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 124.
Cambio marcia
Viene indicato [ con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐
riore per risparmiare carburante.
Servosterzo Il simbolo c si accende in giallo.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐ sterzo. Rivolgersi ad un'officina.

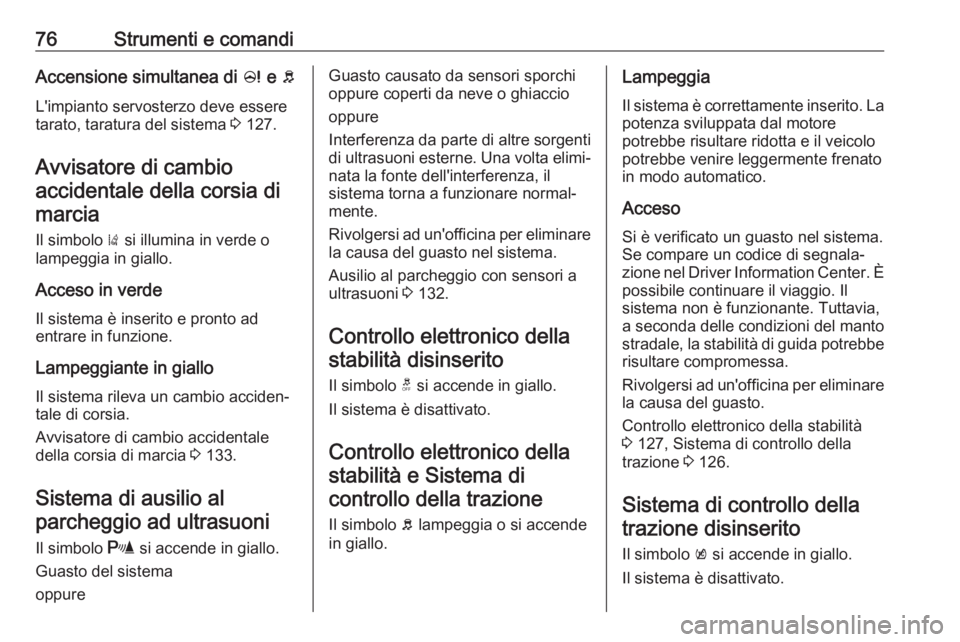

76Strumenti e comandiAccensione simultanea di c e b
L'impianto servosterzo deve essere
tarato, taratura del sistema 3 127.
Avvisatore di cambio accidentale della corsia di marcia
Il simbolo ) si illumina in verde o
lampeggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Avvisatore di cambio accidentale
della corsia di marcia 3 133.
Sistema di ausilio al parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppureGuasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure
Interferenza da parte di altre sorgenti di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il
sistema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 132.
Controllo elettronico della stabilità disinserito
Il simbolo t si accende in giallo.
Il sistema è disattivato.
Controllo elettronico dellastabilità e Sistema dicontrollo della trazione
Il simbolo b lampeggia o si accende
in giallo.Lampeggia
Il sistema è correttamente inserito. La potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Acceso Si è verificato un guasto nel sistema.Se compare un codice di segnala‐
zione nel Driver Information Center. È
possibile continuare il viaggio. Il
sistema non è funzionante. Tuttavia,
a seconda delle condizioni del manto
stradale, la stabilità di guida potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Controllo elettronico della stabilità
3 127, Sistema di controllo della
trazione 3 126.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.

Strumenti e comandi77Temperatura del liquido diraffreddamento del motore
Il simbolo W si accende in rosso.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore.Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare il livello del liquido di
raffreddamento 3 146.
Se il livello del liquido di raffredda‐ mento è sufficiente, rivolgersi a un'of‐
ficina.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggia Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi. Rivolgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 164.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere la frizione.
2. Posizionare la leva in folle.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.

78Strumenti e comandiNon estrarre la chiave di accen‐sione fino all'arresto completo del
veicolo, altrimenti il bloccasterzo
potrebbe inserirsi all'improvviso.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 145.
Livello carburante minimo Il simbolo Y si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio è insufficiente.
Lampeggia Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio carburante.
Rifornimento 3 137.
Convertitore catalitico 3 119.
Dispositivo elettronico di
bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Potenza ridotta del motore Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 96.
Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 97.
Fendinebbia
Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 98.Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 99.
Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 129.
Limitatore di velocità
L si illumina nel Driver Information
Centre quando il limitatore di velocità è attivo. La velocità impostata è indi‐
cata lungo il simbolo L.
Limitatore di velocità 3 130.
