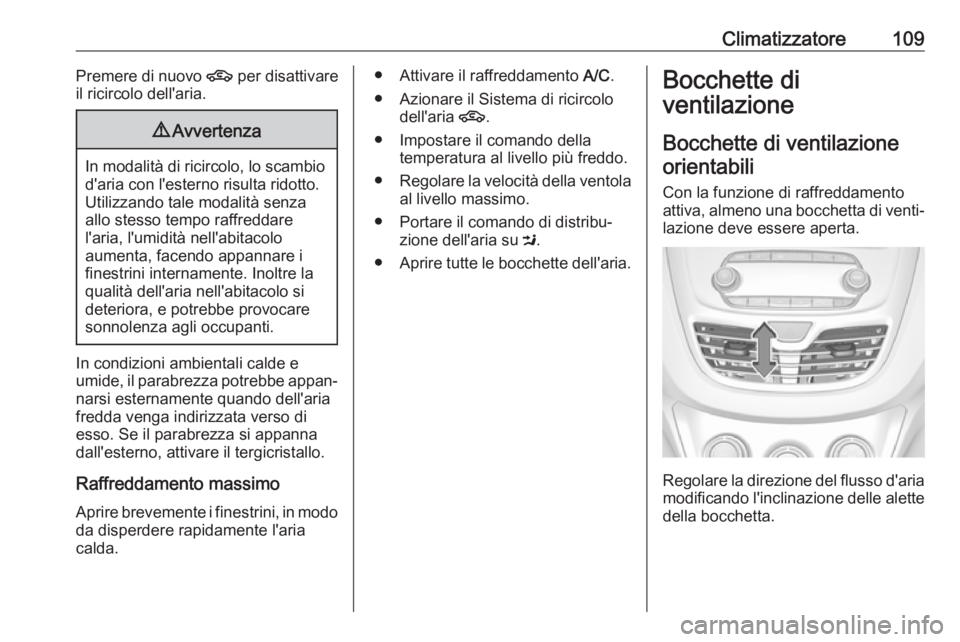

Climatizzatore109Premere di nuovo 4 per disattivare
il ricircolo dell'aria.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini internamente. Inoltre la
qualità dell'aria nell'abitacolo si
deteriora, e potrebbe provocare
sonnolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.
● Attivare il raffreddamento A/C.
● Azionare il Sistema di ricircolo dell'aria 4.
● Impostare il comando della temperatura al livello più freddo.
● Regolare la velocità della ventola
al livello massimo.
● Portare il comando di distribu‐ zione dell'aria su M.
● Aprire tutte le bocchette dell'aria.Bocchette di
ventilazione
Bocchette di ventilazione orientabili
Con la funzione di raffreddamento
attiva, almeno una bocchetta di venti‐ lazione deve essere aperta.
Regolare la direzione del flusso d'aria
modificando l'inclinazione delle alette della bocchetta.

110Climatizzatore9Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il
rischio di danni e lesioni in caso di incidente.
Bocchette di ventilazione
fisse
Altre bocchette di ventilazione si
trovano sotto il parabrezza e i fine‐
strini e nei vani piedi.

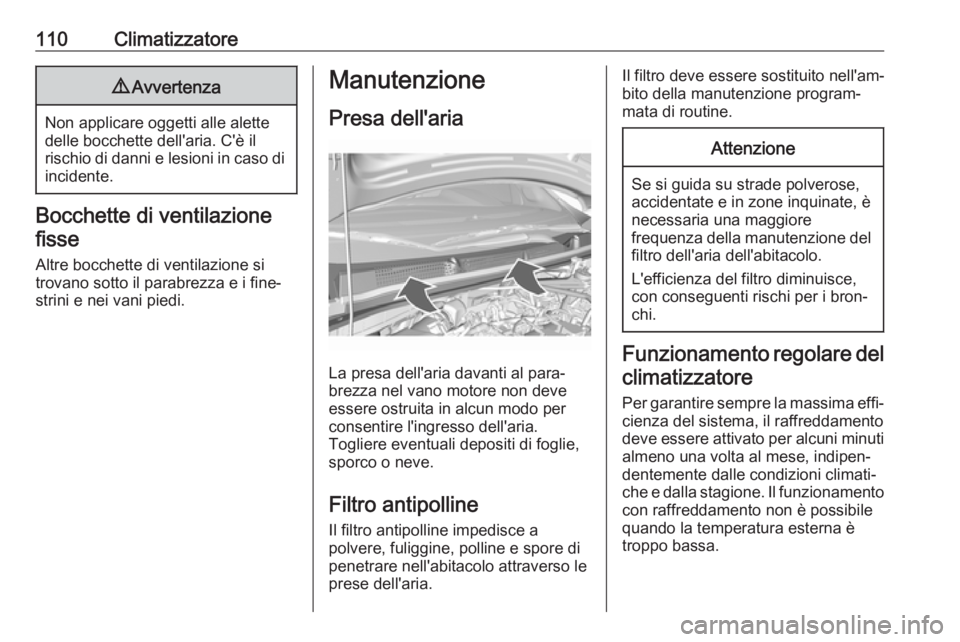

Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve
essere ostruita in alcun modo per
consentire l'ingresso dell'aria.
Togliere eventuali depositi di foglie,
sporco o neve.
Filtro antipolline
Il filtro antipolline impedisce a
polvere, fuliggine, polline e spore di
penetrare nell'abitacolo attraverso le
prese dell'aria.
Il filtro deve essere sostituito nell'am‐
bito della manutenzione program‐
mata di routine.Attenzione
Se si guida su strade polverose,
accidentate e in zone inquinate, è
necessaria una maggiore
frequenza della manutenzione del filtro dell'aria dell'abitacolo.
L'efficienza del filtro diminuisce,
con conseguenti rischi per i bron‐
chi.
Funzionamento regolare del
climatizzatore
Per garantire sempre la massima effi‐
cienza del sistema, il raffreddamento
deve essere attivato per alcuni minuti almeno una volta al mese, indipen‐
dentemente dalle condizioni climati‐
che e dalla stagione. Il funzionamento
con raffreddamento non è possibile
quando la temperatura esterna è
troppo bassa.

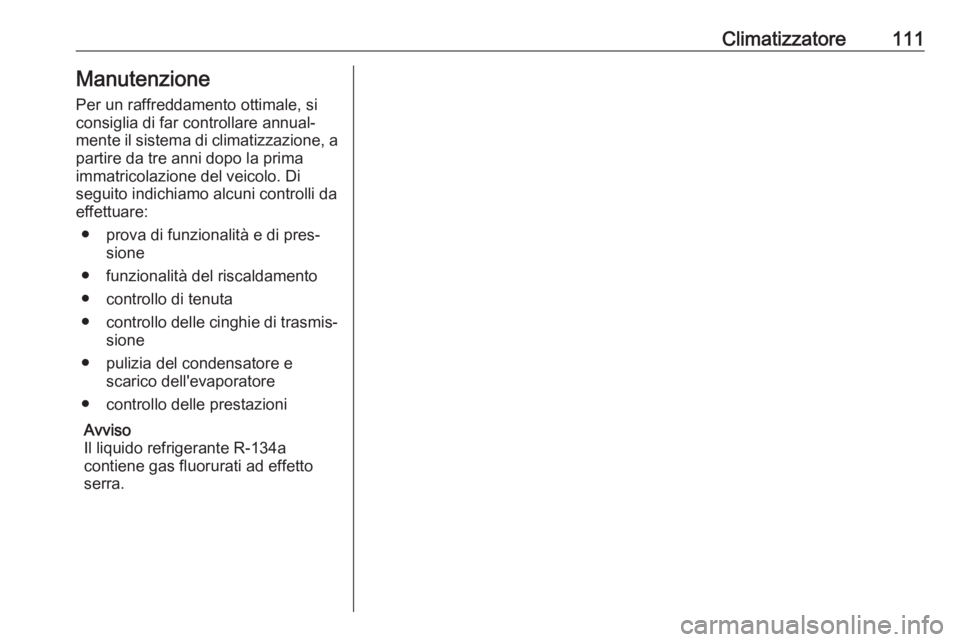

Climatizzatore111Manutenzione
Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da tre anni dopo la primaimmatricolazione del veicolo. Di
seguito indichiamo alcuni controlli da
effettuare:
● prova di funzionalità e di pres‐ sione
● funzionalità del riscaldamento
● controllo di tenuta
● controllo delle cinghie di trasmis‐
sione
● pulizia del condensatore e scarico dell'evaporatore
● controllo delle prestazioni
Avviso
Il liquido refrigerante R-134a
contiene gas fluorurati ad effetto
serra.

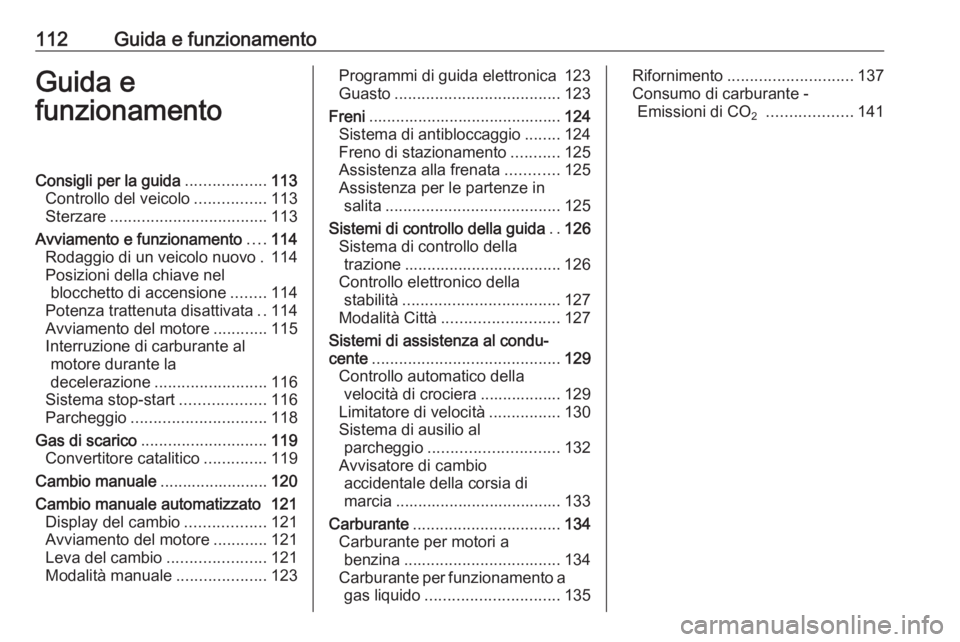

112Guida e funzionamentoGuida e
funzionamentoConsigli per la guida ..................113
Controllo del veicolo ................113
Sterzare ................................... 113
Avviamento e funzionamento ....114
Rodaggio di un veicolo nuovo . 114
Posizioni della chiave nel blocchetto di accensione ........114
Potenza trattenuta disattivata ..114
Avviamento del motore ............115
Interruzione di carburante al motore durante la
decelerazione ......................... 116
Sistema stop-start ...................116
Parcheggio .............................. 118
Gas di scarico ............................ 119
Convertitore catalitico ..............119
Cambio manuale ........................120
Cambio manuale automatizzato 121 Display del cambio ..................121
Avviamento del motore ............121
Leva del cambio ......................121
Modalità manuale ....................123Programmi di guida elettronica 123
Guasto ..................................... 123
Freni ........................................... 124
Sistema di antibloccaggio ........124
Freno di stazionamento ...........125
Assistenza alla frenata ............125
Assistenza per le partenze in salita ....................................... 125
Sistemi di controllo della guida ..126
Sistema di controllo della trazione ................................... 126
Controllo elettronico della stabilità ................................... 127
Modalità Città .......................... 127
Sistemi di assistenza al condu‐ cente .......................................... 129
Controllo automatico della velocità di crociera .................. 129
Limitatore di velocità ................130
Sistema di ausilio al parcheggio ............................. 132
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 133
Carburante ................................. 134
Carburante per motori a benzina ................................... 134
Carburante per funzionamento a gas liquido .............................. 135Rifornimento............................ 137
Consumo di carburante - Emissioni di CO 2
................... 141

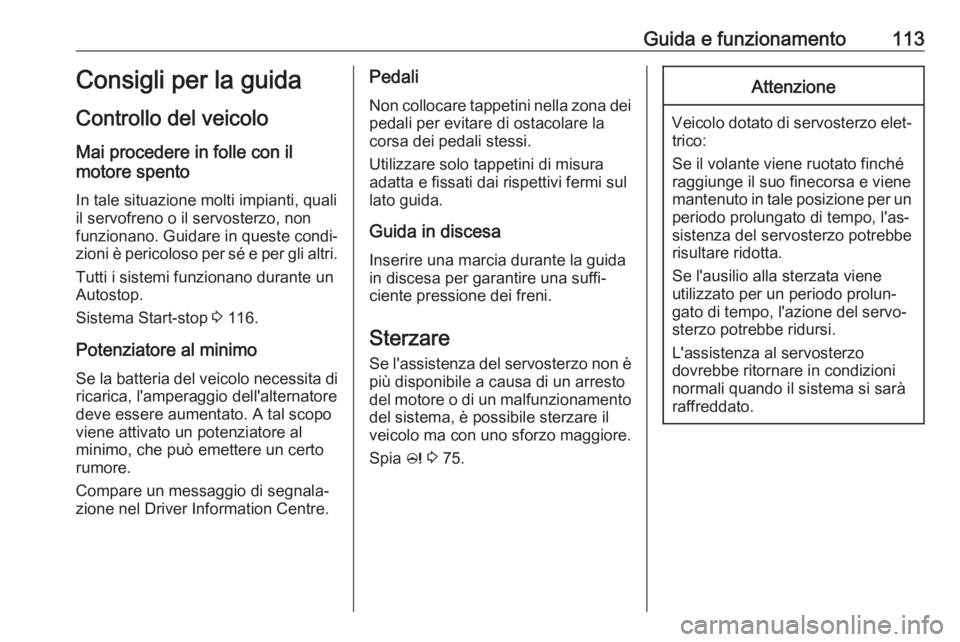

Guida e funzionamento113Consigli per la guida
Controllo del veicolo
Mai procedere in folle con il
motore spento
In tale situazione molti impianti, quali
il servofreno o il servosterzo, non funzionano. Guidare in queste condi‐
zioni è pericoloso per sé e per gli altri.
Tutti i sistemi funzionano durante un
Autostop.
Sistema Start-stop 3 116.
Potenziatore al minimo
Se la batteria del veicolo necessita di
ricarica, l'amperaggio dell'alternatore
deve essere aumentato. A tal scopo
viene attivato un potenziatore al
minimo, che può emettere un certo
rumore.
Compare un messaggio di segnala‐
zione nel Driver Information Centre.Pedali
Non collocare tappetini nella zona dei pedali per evitare di ostacolare lacorsa dei pedali stessi.
Utilizzare solo tappetini di misura
adatta e fissati dai rispettivi fermi sul
lato guida.
Guida in discesa Inserire una marcia durante la guida
in discesa per garantire una suffi‐
ciente pressione dei freni.
Sterzare Se l'assistenza del servosterzo non è
più disponibile a causa di un arresto
del motore o di un malfunzionamento
del sistema, è possibile sterzare il
veicolo ma con uno sforzo maggiore.
Spia c 3 75.Attenzione
Veicolo dotato di servosterzo elet‐
trico:
Se il volante viene ruotato finché
raggiunge il suo finecorsa e viene
mantenuto in tale posizione per un
periodo prolungato di tempo, l'as‐ sistenza del servosterzo potrebberisultare ridotta.
Se l'ausilio alla sterzata viene
utilizzato per un periodo prolun‐
gato di tempo, l'azione del servo‐
sterzo potrebbe ridursi.
L'assistenza al servosterzo
dovrebbe ritornare in condizioni
normali quando il sistema si sarà
raffreddato.

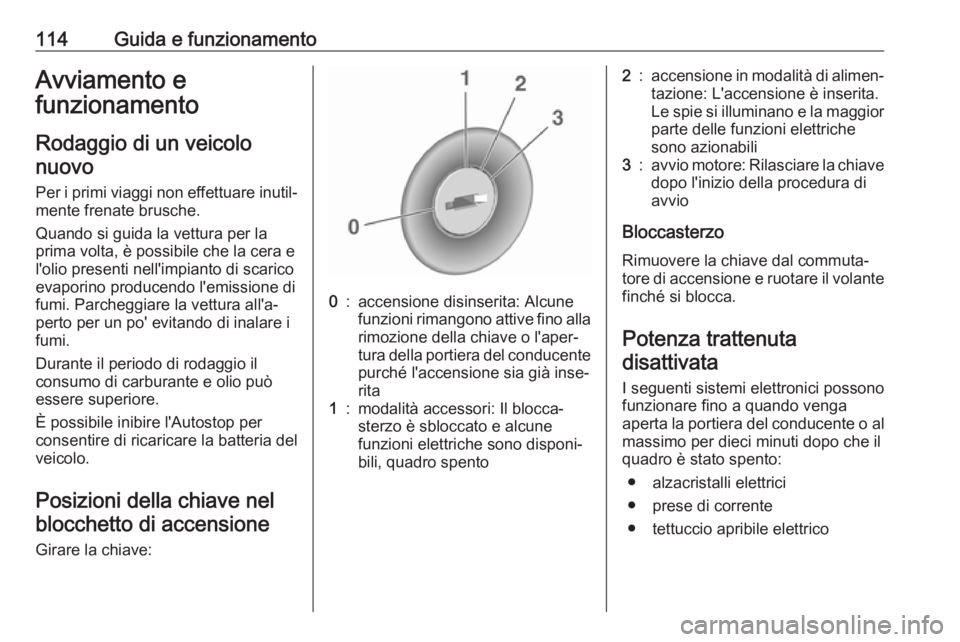

114Guida e funzionamentoAvviamento efunzionamento
Rodaggio di un veicolo nuovo
Per i primi viaggi non effettuare inutil‐ mente frenate brusche.
Quando si guida la vettura per la
prima volta, è possibile che la cera e
l'olio presenti nell'impianto di scarico evaporino producendo l'emissione di
fumi. Parcheggiare la vettura all'a‐
perto per un po' evitando di inalare i
fumi.
Durante il periodo di rodaggio il
consumo di carburante e olio può
essere superiore.
È possibile inibire l'Autostop per
consentire di ricaricare la batteria del
veicolo.
Posizioni della chiave nelblocchetto di accensione
Girare la chiave:0:accensione disinserita: Alcune
funzioni rimangono attive fino alla
rimozione della chiave o l'aper‐
tura della portiera del conducente
purché l'accensione sia già inse‐
rita1:modalità accessori: Il blocca‐
sterzo è sbloccato e alcune
funzioni elettriche sono disponi‐
bili, quadro spento2:accensione in modalità di alimen‐ tazione: L'accensione è inserita.
Le spie si illuminano e la maggior
parte delle funzioni elettriche
sono azionabili3:avvio motore: Rilasciare la chiave dopo l'inizio della procedura di
avvio
Bloccasterzo
Rimuovere la chiave dal commuta‐ tore di accensione e ruotare il volante
finché si blocca.
Potenza trattenutadisattivata
I seguenti sistemi elettronici possono
funzionare fino a quando venga
aperta la portiera del conducente o al
massimo per dieci minuti dopo che il
quadro è stato spento:
● alzacristalli elettrici
● prese di corrente
● tettuccio apribile elettrico

Guida e funzionamento115Al sistema Infotainment verrà erogata
energia per 30 minuti o fino a quando
la chiave sia rimossa dall'interruttore
di accensione, senza considerare se
qualche porta sia aperta.

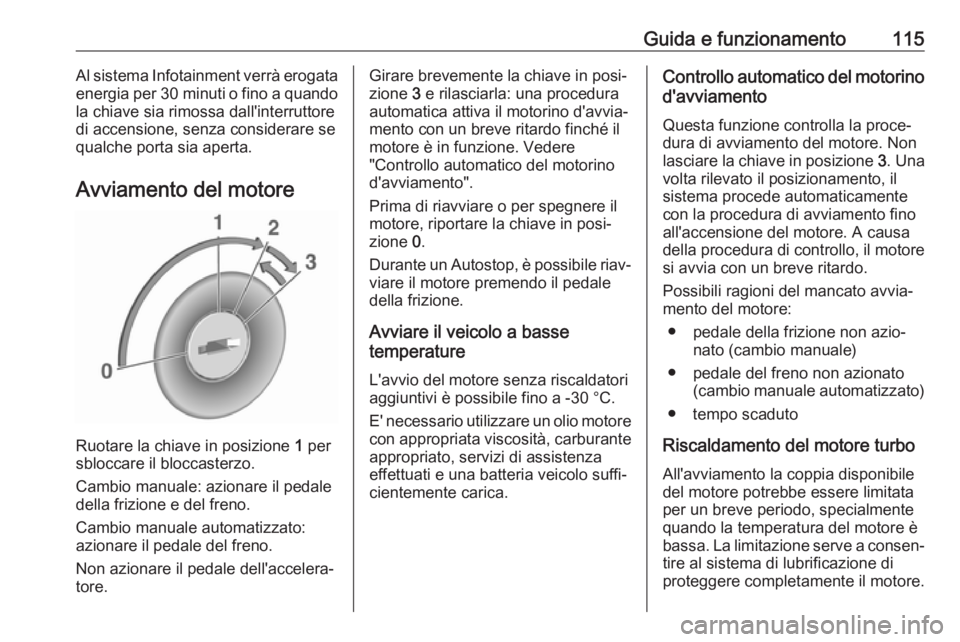

Avviamento del motore
Ruotare la chiave in posizione 1
per
sbloccare il bloccasterzo.
Cambio manuale: azionare il pedale della frizione e del freno.
Cambio manuale automatizzato:
azionare il pedale del freno.
Non azionare il pedale dell'accelera‐
tore.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione. Vedere
"Controllo automatico del motorino
d'avviamento".
Prima di riavviare o per spegnere il
motore, riportare la chiave in posi‐
zione 0.
Durante un Autostop, è possibile riav‐ viare il motore premendo il pedale
della frizione.
Avviare il veicolo a basse
temperature
L'avvio del motore senza riscaldatori
aggiuntivi è possibile fino a -30 °C.
E' necessario utilizzare un olio motore
con appropriata viscosità, carburante
appropriato, servizi di assistenza
effettuati e una batteria veicolo suffi‐
cientemente carica.Controllo automatico del motorino
d'avviamento
Questa funzione controlla la proce‐dura di avviamento del motore. Non
lasciare la chiave in posizione 3. Una
volta rilevato il posizionamento, il sistema procede automaticamente
con la procedura di avviamento fino
all'accensione del motore. A causa
della procedura di controllo, il motore si avvia con un breve ritardo.
Possibili ragioni del mancato avvia‐ mento del motore:
● pedale della frizione non azio‐ nato (cambio manuale)
● pedale del freno non azionato (cambio manuale automatizzato)
● tempo scaduto
Riscaldamento del motore turbo All'avviamento la coppia disponibile
del motore potrebbe essere limitata per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di
proteggere completamente il motore.

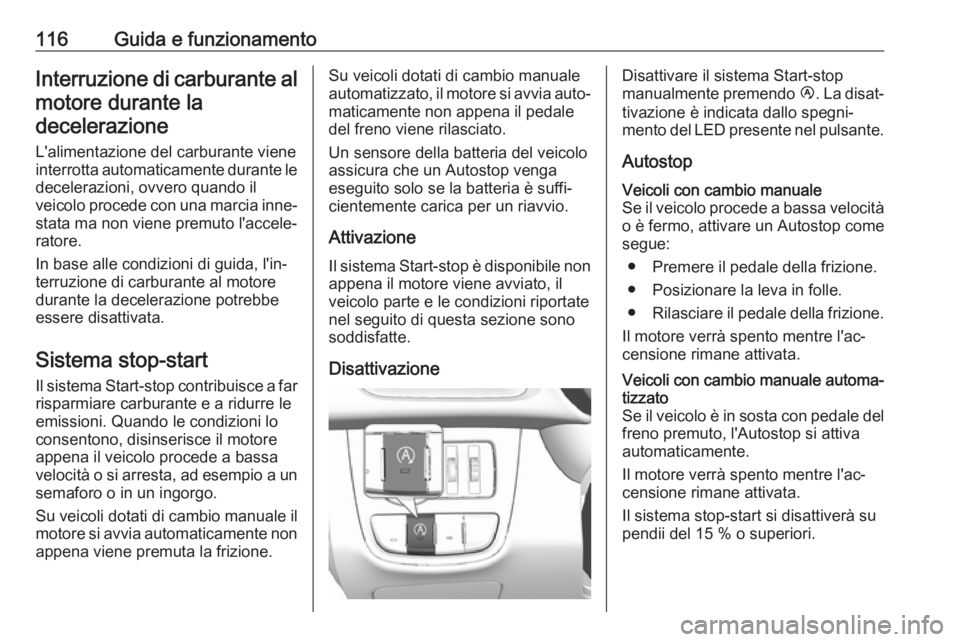

116Guida e funzionamentoInterruzione di carburante almotore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il
veicolo procede con una marcia inne‐ stata ma non viene premuto l'accele‐ratore.
In base alle condizioni di guida, l'in‐
terruzione di carburante al motore
durante la decelerazione potrebbe
essere disattivata.
Sistema stop-start
Il sistema Start-stop contribuisce a far risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa
velocità o si arresta, ad esempio a un semaforo o in un ingorgo.
Su veicoli dotati di cambio manuale il
motore si avvia automaticamente non appena viene premuta la frizione.Su veicoli dotati di cambio manuale
automatizzato, il motore si avvia auto‐
maticamente non appena il pedale
del freno viene rilasciato.
Un sensore della batteria del veicolo
assicura che un Autostop venga eseguito solo se la batteria è suffi‐
cientemente carica per un riavvio.
Attivazione Il sistema Start-stop è disponibile non
appena il motore viene avviato, il
veicolo parte e le condizioni riportate
nel seguito di questa sezione sono
soddisfatte.
DisattivazioneDisattivare il sistema Start-stop
manualmente premendo Ï. La disat‐
tivazione è indicata dallo spegni‐
mento del LED presente nel pulsante.
AutostopVeicoli con cambio manuale
Se il veicolo procede a bassa velocità
o è fermo, attivare un Autostop come segue:
● Premere il pedale della frizione.
● Posizionare la leva in folle.
● Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐ censione rimane attivata.Veicoli con cambio manuale automa‐
tizzato
Se il veicolo è in sosta con pedale del
freno premuto, l'Autostop si attiva
automaticamente.
Il motore verrà spento mentre l'ac‐
censione rimane attivata.
Il sistema stop-start si disattiverà su pendii del 15 % o superiori.

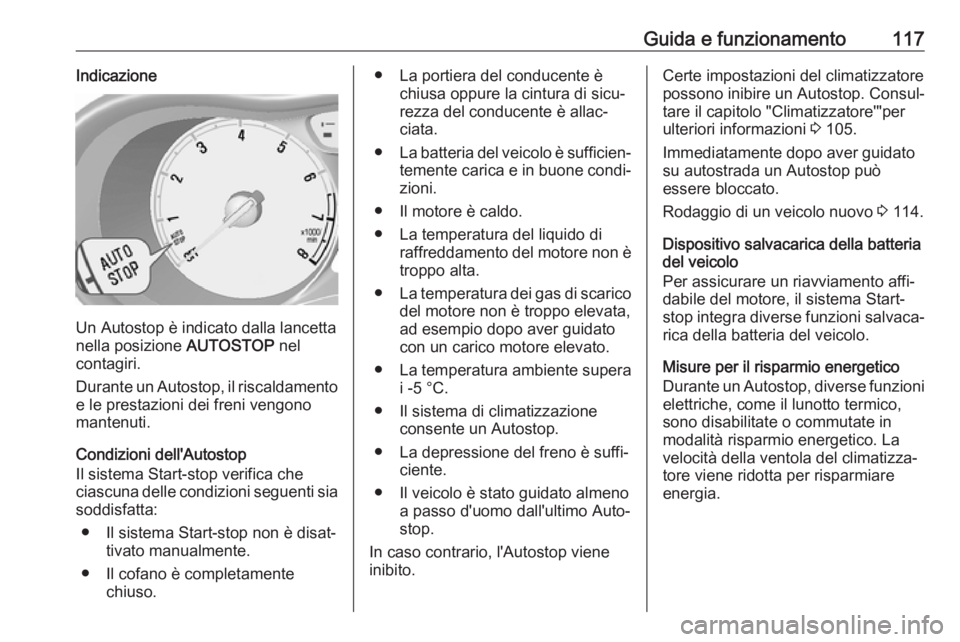

Guida e funzionamento117Indicazione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Durante un Autostop, il riscaldamento e le prestazioni dei freni vengono
mantenuti.
Condizioni dell'Autostop
Il sistema Start-stop verifica che
ciascuna delle condizioni seguenti sia
soddisfatta:
● Il sistema Start-stop non è disat‐ tivato manualmente.
● Il cofano è completamente chiuso.
● La portiera del conducente èchiusa oppure la cintura di sicu‐rezza del conducente è allac‐
ciata.
● La batteria del veicolo è sufficien‐
temente carica e in buone condi‐
zioni.
● Il motore è caldo.
● La temperatura del liquido di raffreddamento del motore non ètroppo alta.
● La temperatura dei gas di scarico
del motore non è troppo elevata,
ad esempio dopo aver guidato
con un carico motore elevato.
● La temperatura ambiente supera
i -5 °C.
● Il sistema di climatizzazione consente un Autostop.
● La depressione del freno è suffi‐ ciente.
● Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Auto‐stop.
In caso contrario, l'Autostop viene
inibito.Certe impostazioni del climatizzatore
possono inibire un Autostop. Consul‐
tare il capitolo "Climatizzatore'"per ulteriori informazioni 3 105.
Immediatamente dopo aver guidato su autostrada un Autostop può
essere bloccato.
Rodaggio di un veicolo nuovo 3 114.
Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria del veicolo.
Misure per il risparmio energetico
Durante un Autostop, diverse funzioni elettriche, come il lunotto termico,
sono disabilitate o commutate in
modalità risparmio energetico. La
velocità della ventola del climatizza‐
tore viene ridotta per risparmiare
energia.

118Guida e funzionamentoRiavvio del motore da parte del
conducenteVeicoli con cambio manuale
Premere il pedale della frizione per
riavviare il motore.
Se la leva del cambio esce dalla posi‐
zione di folle prima di premere il
pedale della frizione, la spia - si
accende o viene visualizzata sotto
forma di simbolo nel Driver Informa‐
tion Center.
Spia - 3 75.Veicoli con cambio manuale automa‐
tizzato
Lasciare il pedale del freno o disinse‐ rire D per riavviare il motore.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il
motore viene avviato automatica‐
mente mediante il sistema Start-stop:
● Il sistema Start-stop è disattivato manualmente.
● Il cofano è aperto.
● La cintura di sicurezza del condu‐
cente non è allacciata e la
portiera del conducente è aperta.
● La temperatura del motore è troppo bassa.
● Il livello di carica della batteria del
veicolo è sotto un determinato
livello.
● La depressione del freno non è sufficiente.
● Il veicolo è guidato almeno a passo d'uomo.
● Il climatizzatore richiede un avvio
del motore.
● Il climatizzatore viene acceso manualmente.
Se il cofano non è completamente
chiuso, viene visualizzato un
messaggio di avvertimento nel Driver
Information Center.Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐ vio potrebbe essere percepibile un
breve calo di tensione.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Attivare il freno
di stazionamento senza
premere il pulsante di rilascio.
Se il veicolo viene parcheg‐
giato in salita o in discesa, tirare il freno di stazionamento
quanto più possibile. Premere
contemporaneamente il pedale del freno per ridurre lo sforzo
necessario per tirare il freno di
stazionamento.
