Page 61 of 215

Instruments et commandes59Commandes
Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé.
Ne régler le volant que lorsque le
véhicule est arrêté et la direction
débloquée.
Commandes au volant
L'Infotainment System, certains
systèmes d'assistance au conducteur
et un téléphone mobile connecté
peuvent être commandés à partir du
volant.
Systèmes d'assistance au conduc‐
teur 3 127.
D'autres informations figurent dans le manuel de l'Infotainment.
Volant chauffé
Activer le chauffage en appuyant sur
A . L'activation est signalée par la
LED dans le bouton.
Page 62 of 215

60Instruments et commandesLes zones pour tenir le volant sontchauffées plus rapidement et à une
température plus élevée que le reste
du volant.
Le chauffage des sièges n'est
possible qu'avec le moteur en marche
et pendant l'Autostop.
Système Stop/Start 3 113.
Avertisseur sonore
Appuyer sur j.
Essuie-glace / lave-glace
avant
Essuie-glace avantHI:rapideLO:lentE:intermittentOFF:arrêt
Pour un seul balayage lorsque l'es‐
suie-glace avant est désactivé, abais‐ ser la manette en position 2.
Ne pas mettre en marche lorsque les
vitres sont gelées.
Ne pas enclencher les essuie-glaces
ou les lave-glaces dans les stations de lavage de voiture.
Lave-glace avant
Tirer la manette. Le produit de lave-
glace est pulvérisé sur le pare-brise et
l'essuie-glace exécute quelques
balayages.
Liquide de lave-glace 3 146
Page 63 of 215

Instruments et commandes61Essuie-glace / lave-glace de
lunette arrière
Appuyer sur le commutateur à
bascule pour actionner l'essuie-glace de lunette arrière :
position supé‐
rieure:fonctionnement
permanentposition infé‐
rieure:fonctionnement
intermittentposition
centrale:arrêt
Pousser la manette. Le produit de
lave-glace est pulvérisé sur la lunette
arrière et l'essuie-glace exécute quel‐ ques balayages.
Ne pas mettre en marche lorsque la
lunette arrière est gelée.
Ne pas enclencher les essuie-glaces
ou les lave-glaces dans les stations
de lavage de voiture.
L'essuie-glace de lunette arrière s'en‐
clenche automatiquement si l'essuie-
glace avant est en marche et que la
marche arrière est engagée.
Cette fonction peut être activée ou
désactivée dans le menu
Paramètres de l'affichage d'informa‐
tions.
Liquide de lave-glace 3 146
Personnalisation du véhicule 3 86.
Température extérieure Une chute de la température est affi‐
chée immédiatement, une hausse de
la température est indiquée après un
certain délai.
Page 64 of 215

62Instruments et commandes9Attention
Lorsque l'affichage indique une
température de quelques degrés
au-dessus de 0 °C, il se peut que la chaussée soit déjà verglacée.
Horloge
L'heure et la date sont indiquées sur
l'affichage d'informations.
Affichage d'informations 3 82
Affichage graphique des
informations
Appuyer sur MENU pour ouvrir le
menu audio correspondant.
Sélectionnez Heure et date .
Réglage de l'heure
Sélectionner Régler heure pour accé‐
der au sous-menu correspondant.
Sélectionner Régl auto au bas de
l'écran. Activer soit Marche - RDS,
soit Arrêt (Manuel) .
Si Arrêt (Manuel) est sélectionné,
régler les heures et les minutes.
Sélectionner 12-24 H au bas de
l'écran de manière répétitive pour
choisir un mode d'affichage de
l'heure.
Si le mode 12 heures est sélectionné, une troisième colonne de sélection de
AM et PM s'affiche. Sélectionnez l'op‐ tion souhaitée.
Régler la date
Sélectionner Régler date pour accé‐
der au sous-menu correspondant.
Sélectionner Régl auto au bas de
l'écran. Activer soit Marche - RDS,
soit Arrêt (Manuel) .
Si Arrêt (Manuel) est sélectionné,
régler les paramètres de la date.
7'' Affichage d'informations en
couleur
Appuyer sur ;, puis sélectionner
Paramètres .Sélectionner Heure et Date pour affi‐
cher le sous-menu correspondant.
Régler le format de l'heure
Pour sélectionner le format d'heure souhaité, toucher les boutons d'écran 12 h ou 24 h .
Régler le format de la date
Pour sélectionner le format de date
désiré, sélectionner Régler le format
de la date et choisir parmi les options
disponibles du sous-menu.
Page 65 of 215

Instruments et commandes63Auto réglage
Pour choisir si la date et l'heure
doivent se régler automatiquement
ou manuellement, sélectionner Auto
réglage .
Pour que l'heure et la date se règlent
automatiquement, sélectionner
Activé - RDS .
Pour que l'heure et la date se règlent
manuellement, sélectionner
Désactivé - Manuel . Si Auto réglage
est réglé sur Désactivé - Manuel , les
éléments Régler l'heure et Régler la
date du sous-menu sont disponibles.
Régler l'heure et la date
Pour effectuer les réglages de l'heure
et de la date, sélectionner Régler
l'heure ou Régler la date .
Toucher + et - pour effectuer les
réglages.Prises de courant
Une prise de courant 12 V se trouve dans la console centrale.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Quand le contact est coupé, la prise
de courant est désactivée. En outre,
elle est également désactivée si la
tension de la batterie du véhicule est
trop faible.
Les accessoires électriques bran‐ chés doivent répondre à la norme
DIN VDE 40 839 en matière de
compatibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, tels que char‐
geurs ou batteries.
Ne pas endommager la prise en utili‐
sant des fiches inadaptées.
Système Stop/Start 3 113.
Allume-cigares
L'allume-cigares peut être situé dans
la console centrale.
Appuyer sur l'allume-cigares. Il
s'éteint automatiquement lorsque la
résistance est incandescente. Retirer
l'allume-cigares.
CendriersAvertissement
Uniquement destiné aux cendres,
pas aux déchets combustibles.
Le cendrier amovible peut être placé
dans les porte-gobelets.
Page 66 of 215

64Instruments et commandesTémoins et cadransCombiné d'instrumentsLes aiguilles des instruments montent
brièvement à fond lors de la mise en
marche du moteur.
Compteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La ligne inférieure indique la distance
totale parcourue en km.
Compteur kilométrique journalier
La distance enregistrée est affichée
depuis la dernière remise à zéro.
Le compteur kilométrique journalier affiche jusqu'à 9999,9 km, puis
revient à 0.
Pour le remettre à zéro, appuyer quel‐ ques secondes sur SET/CLR de la
manette des clignotants 3 77.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.

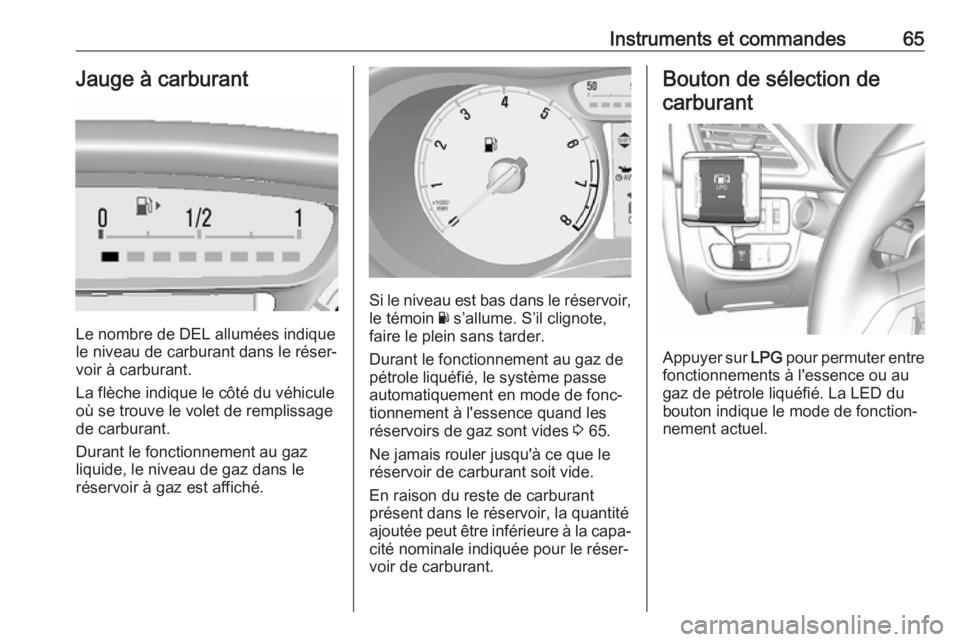

Page 67 of 215

Instruments et commandes65Jauge à carburant
Le nombre de DEL allumées indique
le niveau de carburant dans le réser‐
voir à carburant.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage
de carburant.
Durant le fonctionnement au gaz
liquide, le niveau de gaz dans le réservoir à gaz est affiché.
Si le niveau est bas dans le réservoir,
le témoin Y s’allume. S’il clignote,
faire le plein sans tarder.
Durant le fonctionnement au gaz de
pétrole liquéfié, le système passe
automatiquement en mode de fonc‐
tionnement à l'essence quand les
réservoirs de gaz sont vides 3 65.
Ne jamais rouler jusqu'à ce que le
réservoir de carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité nominale indiquée pour le réser‐
voir de carburant.
Bouton de sélection de
carburant
Appuyer sur LPG pour permuter entre
fonctionnements à l'essence ou au
gaz de pétrole liquéfié. La LED du
bouton indique le mode de fonction‐
nement actuel.
Page 68 of 215

66Instruments et commandesLED éteinte:fonctionnement à
l'essenceLED cligno‐
tante:contrôle des
conditions du
passage du fonc‐
tionnement au
carburant à celui
au gaz de pétrole
liquéfié. S'allume
si les conditions
sont remplies.LED allumée:fonctionnement au
gaz de pétrole
liquéfiéLa DEL clignote cinq fois puis
s'éteint:le réservoir de gaz
de pétrole liquéfié
est vide ou le
système de gaz
liquide est défec‐
tueux. Un
message d'aver‐
tissement est affi‐
ché au centre d'in‐ formations du
conducteur.
Dès que le réservoir de gaz de pétrole
liquéfié est vide, le mode essence est sélectionné jusqu'à ce que le contact
soit coupé.
Carburant pour utilisation au gaz
liquéfié 3 134.
Jauge de température de liquide de refroidissementdu moteur
Le nombre de DEL allumées indique
la température du liquide de refroidis‐ sement.
jusqu'à 2 DEL:le moteur n'a pas
encore atteint sa
température de
fonctionnementde 3 à 6 DEL:température de
fonctionnement
normaleplus de 6 DEL:température trop
élevéeAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur vous indique quand changer
de filtre et d'huile moteur. Basé sur les
conditions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
Page 69 of 215

Instruments et commandes67
La durée de vie restante de l'huile
moteur est affichée comme un pour‐
centage sur le centre d'informations
du conducteur.
Pour afficher la durée de vie restante de l'huile, utiliser les boutons de la
manette des clignotants :Appuyer sur MENU pour choisir le
Menu informations véhicule .
Tourner la molette de réglage pour
sélectionner le menu Durée de vie
restante, huile .
Réinitialisation Appuyer sur SET/CLR au niveau de
la manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. Le menu de la durée de vie
avant vidange de l'huile moteur doit
être active. Mettre le contact, sans
allumer le moteur.
Pour garantir son fonctionnement
correct, le système doit être réinitia‐
lisé à chaque vidange d'huile moteur. Prendre contact avec un atelier.
Entretien suivant
Quand le système a calculé que la
durée de vie de l'huile s'est réduite, un message d'avertissement apparaît
dans le centre d'informations du
conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans un délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).
Centre d'informations du conducteur 3 77.
Informations sur le service 3 184.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments.

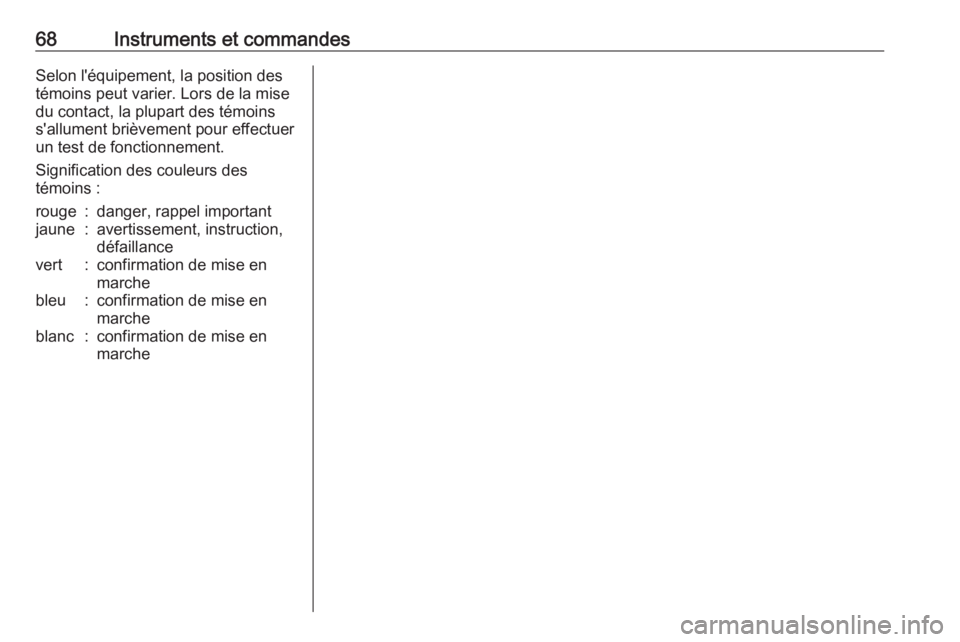

Page 70 of 215

68Instruments et commandesSelon l'équipement, la position des
témoins peut varier. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
