OPEL KARL 2017 Manuel d'utilisation (in French)

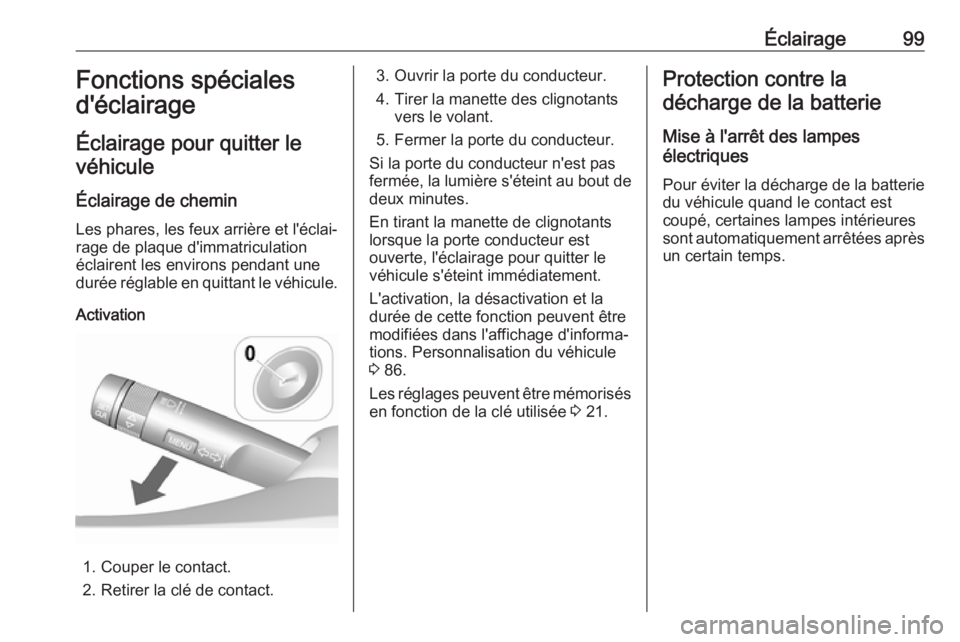

Éclairage99Fonctions spéciales
d'éclairage
Éclairage pour quitter le véhicule
Éclairage de chemin Les phares, les feux arrière et l'éclai‐
rage de plaque d'immatriculation
éclairent les environs pendant une
durée réglable en quittant le véhicule.
Activation
1. Couper le contact.
2. Retirer la clé de contact.
3. Ouvrir la porte du conducteur. 4. Tirer la manette des clignotants vers le volant.
5. Fermer la porte du conducteur.
Si la porte du conducteur n'est pas
fermée, la lumière s'éteint au bout de
deux minutes.
En tirant la manette de clignotants
lorsque la porte conducteur est
ouverte, l'éclairage pour quitter le
véhicule s'éteint immédiatement.
L'activation, la désactivation et la
durée de cette fonction peuvent être
modifiées dans l'affichage d'informa‐
tions. Personnalisation du véhicule
3 86.
Les réglages peuvent être mémorisés
en fonction de la clé utilisée 3 21.Protection contre la
décharge de la batterie
Mise à l'arrêt des lampes
électriques
Pour éviter la décharge de la batterie
du véhicule quand le contact est
coupé, certaines lampes intérieures
sont automatiquement arrêtées après
un certain temps.

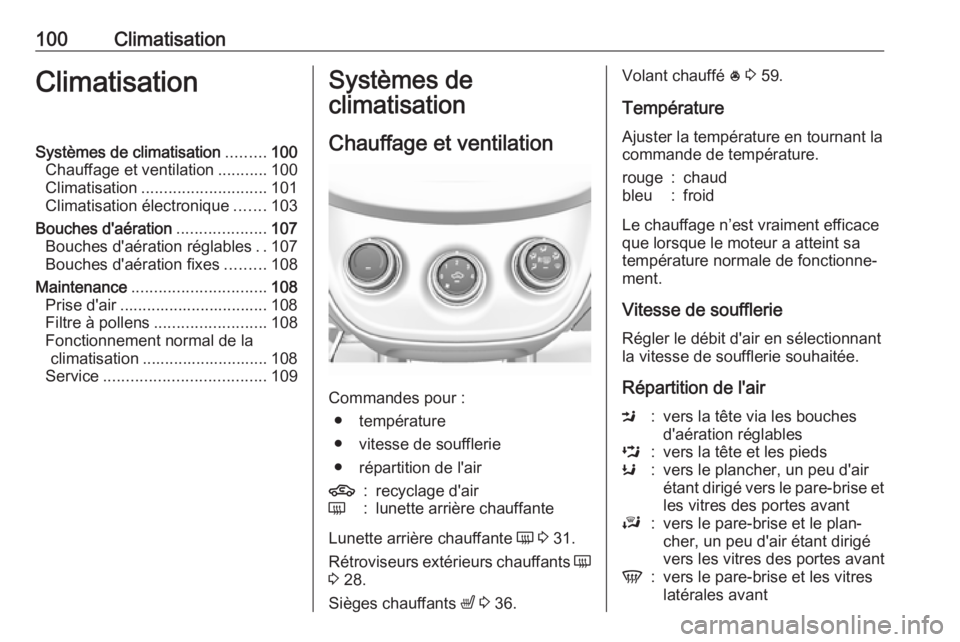

100ClimatisationClimatisationSystèmes de climatisation.........100
Chauffage et ventilation ...........100
Climatisation ............................ 101
Climatisation électronique .......103
Bouches d'aération ....................107
Bouches d'aération réglables ..107
Bouches d'aération fixes .........108

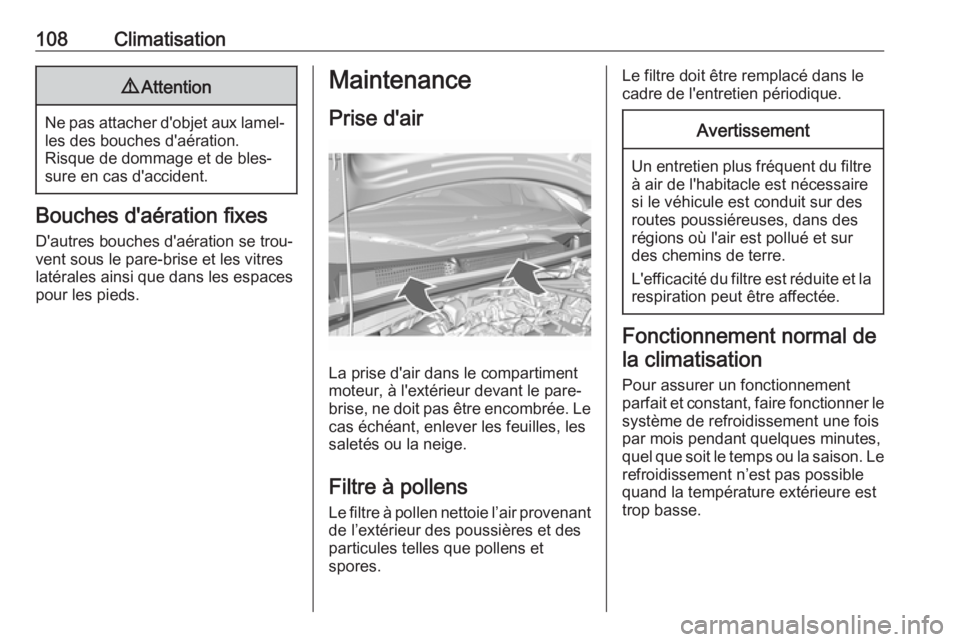

Maintenance .............................. 108
Prise d'air ................................. 108
Filtre à pollens ......................... 108
Fonctionnement normal de la climatisation ............................ 108
Service .................................... 109Systèmes de
climatisation
Chauffage et ventilation
Commandes pour : ● température
● vitesse de soufflerie
● répartition de l'air
4:recyclage d'airÜ:lunette arrière chauffante
Lunette arrière chauffante Ü 3 31.
Rétroviseurs extérieurs chauffants Ü
3 28.
Sièges chauffants ß 3 36.
Volant chauffé * 3 59.
Température
Ajuster la température en tournant la commande de température.rouge:chaudbleu:froid
Le chauffage n’est vraiment efficace
que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Vitesse de soufflerie
Régler le débit d'air en sélectionnant
la vitesse de soufflerie souhaitée.
Répartition de l'air
M:vers la tête via les bouches
d'aération réglablesL:vers la tête et les piedsK:vers le plancher, un peu d'air
étant dirigé vers le pare-brise et
les vitres des portes avantJ:vers le pare-brise et le plan‐
cher, un peu d'air étant dirigé
vers les vitres des portes avantV:vers le pare-brise et les vitres
latérales avant

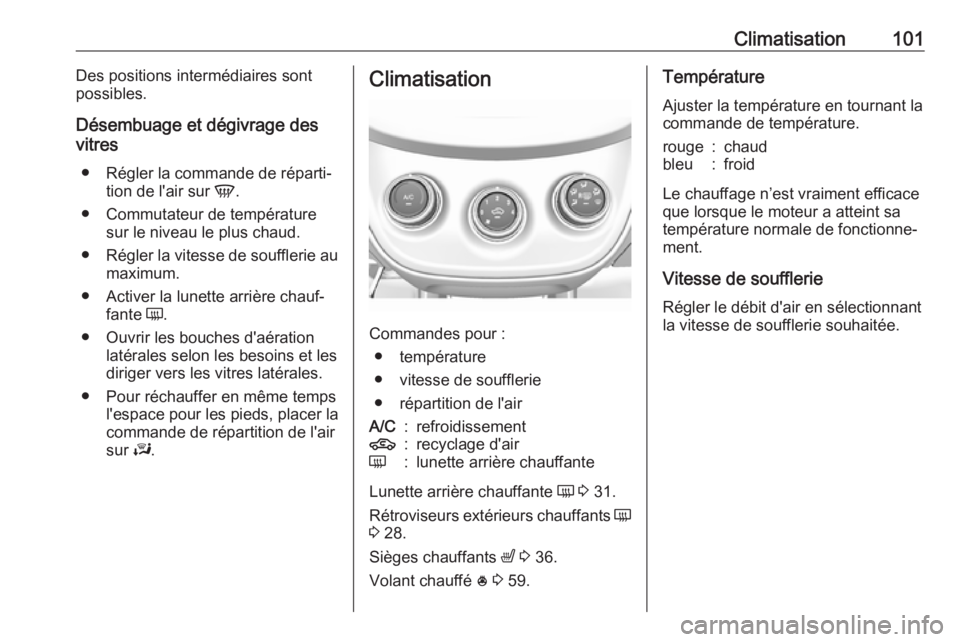

Climatisation101Des positions intermédiaires sont
possibles.
Désembuage et dégivrage des
vitres
● Régler la commande de réparti‐ tion de l'air sur V.
● Commutateur de température sur le niveau le plus chaud.
● Régler la vitesse de soufflerie au
maximum.
● Activer la lunette arrière chauf‐ fante Ü.
● Ouvrir les bouches d'aération latérales selon les besoins et les
diriger vers les vitres latérales.
● Pour réchauffer en même temps l'espace pour les pieds, placer la
commande de répartition de l'air
sur J.Climatisation
Commandes pour :
● température
● vitesse de soufflerie
● répartition de l'air
A/C:refroidissement4:recyclage d'airÜ:lunette arrière chauffante
Lunette arrière chauffante Ü 3 31.
Rétroviseurs extérieurs chauffants Ü
3 28.
Sièges chauffants ß 3 36.
Volant chauffé * 3 59.
Température
Ajuster la température en tournant la commande de température.rouge:chaudbleu:froid
Le chauffage n’est vraiment efficace
que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Vitesse de soufflerie
Régler le débit d'air en sélectionnant
la vitesse de soufflerie souhaitée.

102ClimatisationRépartition de l'airM:vers la tête via les bouches
d'aération réglablesL:vers la tête et les piedsK:vers le plancher, un peu d'air
étant dirigé vers le pare-brise et
les vitres des portes avantJ:vers le pare-brise et le plan‐
cher, un peu d'air étant dirigé
vers les vitres des portes avantV:vers le pare-brise et les vitres
latérales avant (climatisation
activée en fond pour éviter la
formation de buée sur les
vitres)
Des positions intermédiaires sont
possibles.
Refroidissement A/C
Appuyer sur A/C pour mettre le refroi‐
dissement en marche. L'activation est
signalée par l'éclairage de la LED
dans le bouton. Le refroidissement ne fonctionne que lorsque le moteur est
en marche et que le ventilateur de
commande de climatisation est en
fonction.
Appuyer de nouveau sur A/C pour
arrêter le refroidissement.
Le système de climatisation refroidit
et déshumidifie l'air dès que la tempé‐
rature extérieure est légèrement
supérieure au point de gel. Il peut
alors se former de la condensation
qui se traduit par un écoulement sous le véhicule.
Si aucun refroidissement ou déshu‐
midification n'est requis, désactiver le système de refroidissement pour
économiser le carburant.
Activer le refroidissement peut inhiber
les arrêts automatiques.
Système Stop/Start 3 113.
Recyclage d'air 4
Appuyer sur 4 pour activer le mode
de recyclage de l'air. L'activation est
signalée par l'éclairage de la LED
dans le bouton.
Appuyer sur 4 de nouveau pour
désactiver le mode de recyclage d'air.9 Attention
Il y a un risque d'assoupissement
si vous roulez pendant une
période prolongée en mode Recy‐ clage d'air. Passer régulièrement
en mode Air extérieur pour avoir
de l'air frais.
Le système de recyclage d'air
réduit le renouvellement de l'air
intérieur. En utilisation sans refroi‐ dissement, l'humidité de l'air
augmente et les vitres peuvent se
recouvrir de buée. On observe
une baisse de la qualité de l'air, ce qui peut se traduire par des signes
de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue de l'extérieur, activer l'es‐
suie-glace avant et désactiver V.
Refroidissement maximal Ouvrir brièvement les vitres pour
évacuer rapidement l'air chaud.

Climatisation103● Enclencher le refroidissementA/C .
● Enclencher le recyclage d'air 4 .
● Placer le commutateur de tempé‐
rature sur le niveau le plus froid.
● Régler la vitesse de soufflerie au
maximum.
● Régler la commande de réparti‐ tion de l'air sur M.
● Ouvrir toutes les bouches.
Désembuage et dégivrage des
vitres V
● Régler la commande de réparti‐ tion de l'air sur V.
● Commutateur de température sur le niveau le plus chaud.
● Régler la vitesse de soufflerie au
maximum.
● Activer la lunette arrière chauf‐ fante Ü.
● Ouvrir les bouches d'aération latérales selon les besoins et les
diriger vers les vitres latérales.Si la répartition de l'air est réglée sur
V , la climatisation fonctionne et le
mode de recyclage d'air sera réglé
sur le désembuage/dégivrage quel
que soit le statut de l'indicateur.
Remarque
Une pression sur V, quand le
moteur est en marche, empêche
tout arrêt automatique jusqu'à ce
que le bouton V soit pressé à
nouveau.
Si V est pressé pendant un arrêt
automatique du moteur, le moteur
redémarre automatiquement.
Système Stop/Start 3 113.Climatisation électronique
Commandes pour :
● température
● répartition de l'air
● vitesse de soufflerie
A/C:refroidissementAUTO:mode automatique4:mode de recyclage d'air
manuelV:désembuage et dégivrageÜ:lunette arrière chauffante
Lunette arrière chauffante Ü 3 31.
Rétroviseurs extérieurs chauffants Ü
3 28.

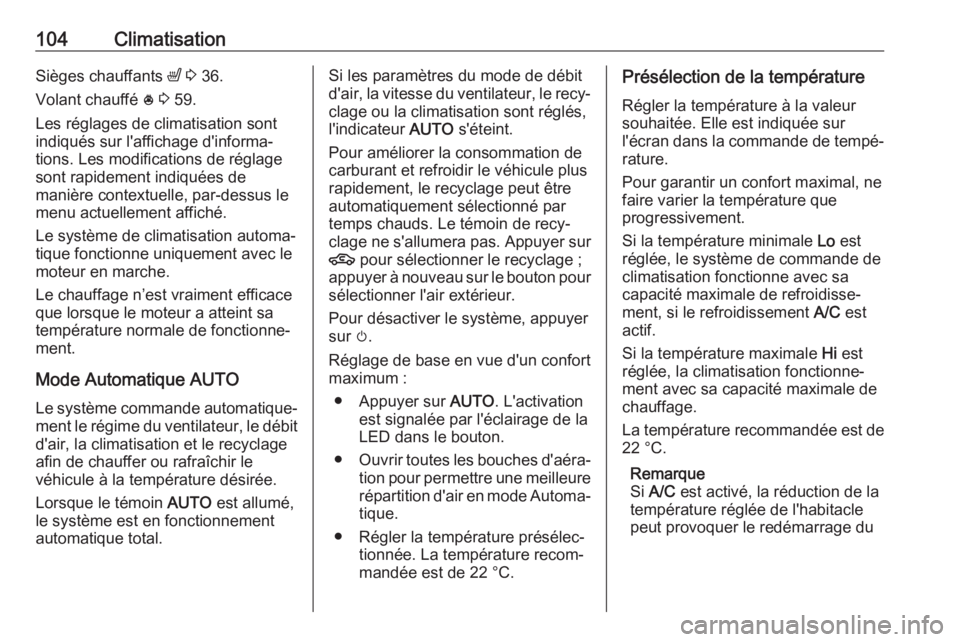

104ClimatisationSièges chauffants ß 3 36.
Volant chauffé * 3 59.
Les réglages de climatisation sont indiqués sur l'affichage d'informa‐
tions. Les modifications de réglage
sont rapidement indiquées de
manière contextuelle, par-dessus le
menu actuellement affiché.
Le système de climatisation automa‐
tique fonctionne uniquement avec le
moteur en marche.
Le chauffage n’est vraiment efficace
que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Mode Automatique AUTO Le système commande automatique‐ ment le régime du ventilateur, le débitd'air, la climatisation et le recyclageafin de chauffer ou rafraîchir le
véhicule à la température désirée.
Lorsque le témoin AUTO est allumé,
le système est en fonctionnement
automatique total.Si les paramètres du mode de débit
d'air, la vitesse du ventilateur, le recy‐
clage ou la climatisation sont réglés,
l'indicateur AUTO s'éteint.
Pour améliorer la consommation de
carburant et refroidir le véhicule plus
rapidement, le recyclage peut être
automatiquement sélectionné par
temps chauds. Le témoin de recy‐
clage ne s'allumera pas. Appuyer sur
4 pour sélectionner le recyclage ;
appuyer à nouveau sur le bouton pour
sélectionner l'air extérieur.
Pour désactiver le système, appuyer
sur m.
Réglage de base en vue d'un confort
maximum :
● Appuyer sur AUTO. L'activation
est signalée par l'éclairage de la
LED dans le bouton.
● Ouvrir toutes les bouches d'aéra‐
tion pour permettre une meilleure répartition d'air en mode Automa‐ tique.
● Régler la température présélec‐ tionnée. La température recom‐
mandée est de 22 °C.Présélection de la température
Régler la température à la valeur
souhaitée. Elle est indiquée sur
l'écran dans la commande de tempé‐ rature.
Pour garantir un confort maximal, ne
faire varier la température que
progressivement.
Si la température minimale Lo est
réglée, le système de commande de
climatisation fonctionne avec sa
capacité maximale de refroidisse‐
ment, si le refroidissement A/C est
actif.
Si la température maximale Hi est
réglée, la climatisation fonctionne‐
ment avec sa capacité maximale de
chauffage.
La température recommandée est de 22 °C.
Remarque
Si A/C est activé, la réduction de la
température réglée de l'habitacle
peut provoquer le redémarrage du

Climatisation105moteur à combustion à partir d'un
arrêt automatique ou le blocage d'un
arrêt automatique.
Système Stop/Start 3 113.
Désembuage et dégivrage des
vitres V
● Appuyer sur V. L'activation est
signalée par l'éclairage de la LED dans le bouton.
● La température et la répartition d'air se règlent automatiquement
et la soufflerie fonctionne à
grande vitesse.
● Activer la lunette arrière chauf‐ fante Ü.
● Pour revenir sur le mode précé‐ dent : appuyer sur V. Pour reve‐
nir sur le mode automatique : appuyer sur AUTO.Remarque
Une pression sur V, quand le
moteur est en marche, empêche
tout arrêt automatique jusqu'à ce
que le bouton V soit pressé à
nouveau.
Si V est pressé pendant un arrêt
automatique du moteur, le moteur
redémarre automatiquement.
Système Stop/Start 3 113.
Recyclage d'air 4
Appuyer sur 4 pour activer le mode
de recyclage de l'air. L'activation est
signalée par l'éclairage de la LED
dans le bouton.
Appuyer sur 4 de nouveau pour
désactiver le mode de recyclage d'air.9 Attention
Il y a un risque d'assoupissement
si vous roulez pendant une
période prolongée en mode Recy‐ clage d'air. Passer régulièrement
en mode Air extérieur pour avoir
de l'air frais.
Le système de recyclage d'air
réduit le renouvellement de l'air
intérieur. En utilisation sans refroi‐ dissement, l'humidité de l'air
augmente et les vitres peuvent se
recouvrir de buée. On observe
une baisse de la qualité de l'air, ce qui peut se traduire par des signes
de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue de l'extérieur, activer l'es‐
suie-glace avant et désactiver V.
Réglages manuels Les réglages de la climatisation
peuvent être modifiés en actionnant
les boutons et les boutons rotatifs
comme suit. Une modification de
réglage désactivera le mode Automa‐
tique.

106ClimatisationVitesse de soufflerie Z
Régler le débit d'air en sélectionnant
la vitesse de soufflerie souhaitée. La
vitesse de soufflerie sélectionnée est
indiquée par un certain nombre de
segments sur l'affichage. Si la souf‐
flerie est arrêtée, la climatisation l'est
également.
Pour revenir en mode Automatique :
Appuyer sur AUTO.
Répartition de l'air
Appuyer sur le bouton correspondant
au réglage souhaité. L'activation est
signalée par la LED dans le bouton.
M:vers la têteL:vers la tête et les piedsK:vers le plancher, un peu d'air
étant dirigé vers le pare-brise et les vitres des portes avantJ:vers le pare-brise et le plan‐
cher, un peu d'air étant dirigé
vers les vitres des portes avantV:vers le pare-brise et les vitres
latérales avant (climatisation
activée en fond pour éviter la
formation de buée sur les
vitres)Pour revenir en mode Automatique :
Appuyer sur AUTO.
Refroidissement A/C
Appuyer sur A/C pour mettre le refroi‐
dissement en marche. L'activation est
signalée par l'éclairage de la LED
dans le bouton. Le refroidissement ne fonctionne que lorsque le moteur est
en marche et que le ventilateur de
commande de climatisation est en
fonction.
Appuyer de nouveau sur A/C pour
arrêter le refroidissement.
Le système de climatisation refroidit
et déshumidifie l'air dès que la tempé‐
rature extérieure est légèrement

Climatisation107supérieure au point de gel. Il peut
alors se former de la condensation
qui se traduit par un écoulement sous
le véhicule.
Si aucun refroidissement ou déshu‐
midification n'est requis, désactiver le système de refroidissement pour
économiser le carburant.
Le refroidissement activé peut empê‐ cher les Autostops.
Système Stop/Start 3 113.
Mode de recyclage d'air 4
Appuyer sur 4 pour activer le mode
de recyclage de l'air. L'activation est
signalée par l'éclairage de la LED
dans le bouton.
Appuyer sur 4 de nouveau pour
désactiver le mode de recyclage d'air.9 Attention
Le système de recyclage d'air
réduit le renouvellement de l'air
intérieur. En utilisation sans refroi‐ dissement, l'humidité de l'air
augmente et les vitres peuvent se
recouvrir de buée. On observe
une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue depuis l'extérieur, enclen‐
cher l'essuie-glace avant.
Refroidissement maximal Ouvrir brièvement les vitres pour
évacuer rapidement l'air chaud.
● Enclencher le refroidissement A/C .
● Enclencher le recyclage d'air 4 .
● Placer le commutateur de tempé‐
rature sur le niveau le plus froid.
● Régler la vitesse de soufflerie au
maximum.
● Régler la commande de réparti‐ tion de l'air sur M.
● Ouvrir toutes les bouches.
Bouches d'aération
Bouches d'aération réglables
Au moins une des bouches d'aération
doit être ouverte quand le refroidisse‐
ment fonctionne.
Régler la direction du flux d'air en
faisant basculer les lamelles.

108Climatisation9Attention
Ne pas attacher d'objet aux lamel‐
les des bouches d'aération.
Risque de dommage et de bles‐
sure en cas d'accident.
Bouches d'aération fixes
D'autres bouches d'aération se trou‐
vent sous le pare-brise et les vitres
latérales ainsi que dans les espaces
pour les pieds.
Maintenance
Prise d'air
La prise d'air dans le compartiment
moteur, à l'extérieur devant le pare-
brise, ne doit pas être encombrée. Le cas échéant, enlever les feuilles, les
saletés ou la neige.
Filtre à pollens
Le filtre à pollen nettoie l’air provenant de l’extérieur des poussières et desparticules telles que pollens et
spores.
Le filtre doit être remplacé dans le
cadre de l'entretien périodique.Avertissement
Un entretien plus fréquent du filtre à air de l'habitacle est nécessaire
si le véhicule est conduit sur des
routes poussiéreuses, dans des
régions où l'air est pollué et sur
des chemins de terre.
L'efficacité du filtre est réduite et la
respiration peut être affectée.
Fonctionnement normal de
la climatisation
Pour assurer un fonctionnement
parfait et constant, faire fonctionner le
système de refroidissement une fois
par mois pendant quelques minutes,
quel que soit le temps ou la saison. Le refroidissement n’est pas possible
quand la température extérieure est
trop basse.
