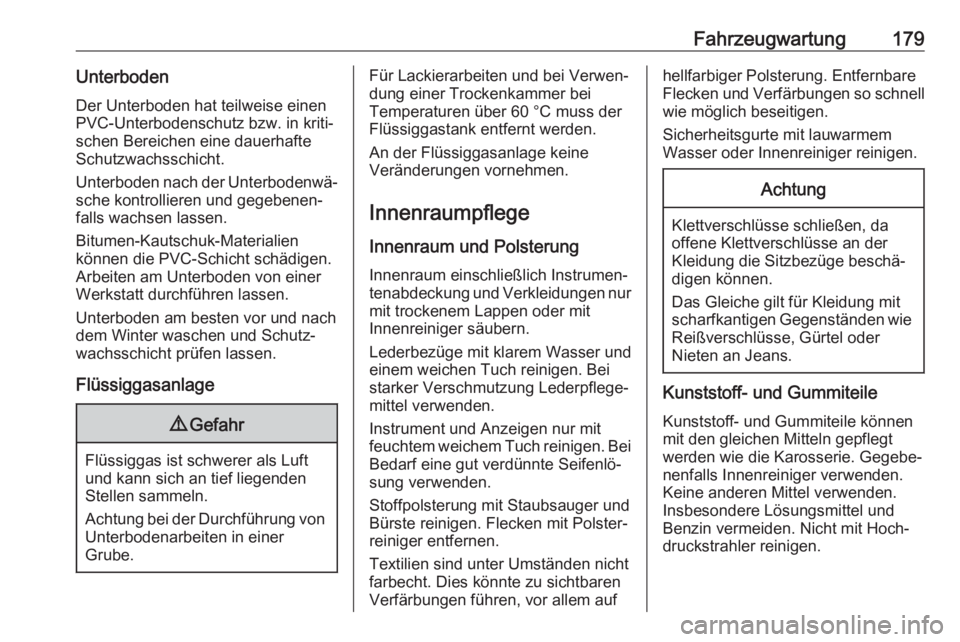

Fahrzeugwartung179UnterbodenDer Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien
können die PVC-Schicht schädigen.
Arbeiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.
Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Grube.
Für Lackierarbeiten und bei Verwen‐ dung einer Trockenkammer bei
Temperaturen über 60 °C muss der
Flüssiggastank entfernt werden.
An der Flüssiggasanlage keine
Veränderungen vornehmen.
Innenraumpflege
Innenraum und Polsterung
Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur mit trockenem Lappen oder mit
Innenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit feuchtem weichem Tuch reinigen. Bei
Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐ reiniger entfernen.
Textilien sind unter Umständen nicht farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem aufhellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da
offene Klettverschlüsse an der
Kleidung die Sitzbezüge beschä‐
digen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder
Nieten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt
werden wie die Karosserie. Gegebe‐
nenfalls Innenreiniger verwenden. Keine anderen Mittel verwenden.
Insbesondere Lösungsmittel und
Benzin vermeiden. Nicht mit Hoch‐
druckstrahler reinigen.

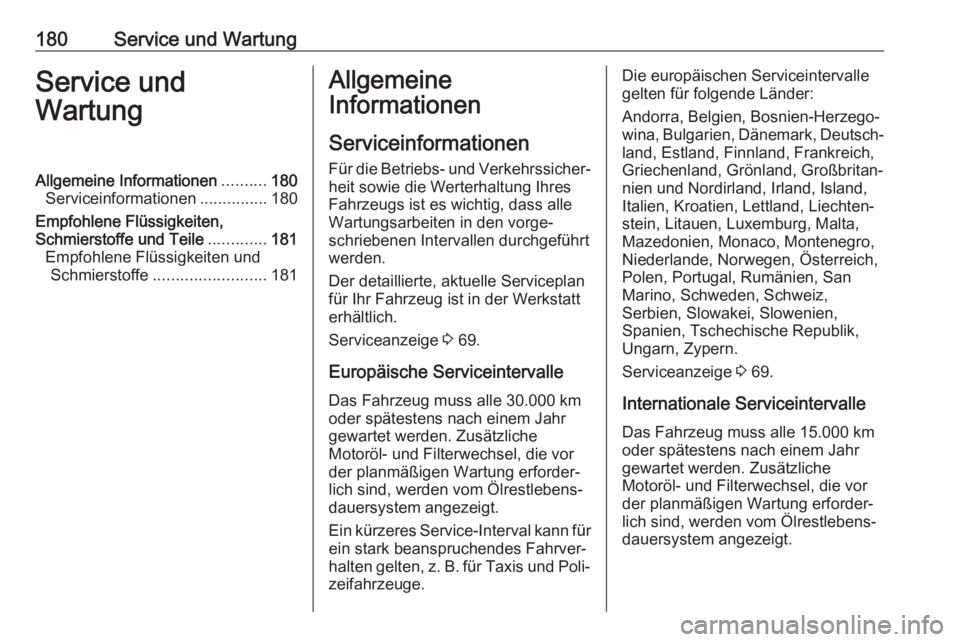

180Service und WartungService und
WartungAllgemeine Informationen ..........180
Serviceinformationen ...............180
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............181
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 181Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktuelle Serviceplan
für Ihr Fahrzeug ist in der Werkstatt
erhältlich.
Serviceanzeige 3 69.
Europäische Serviceintervalle Das Fahrzeug muss alle 30.000 km
oder spätestens nach einem Jahr
gewartet werden. Zusätzliche
Motoröl- und Filterwechsel, die vor
der planmäßigen Wartung erforder‐
lich sind, werden vom Ölrestlebens‐
dauersystem angezeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Poli‐ zeifahrzeuge.Die europäischen Serviceintervalle
gelten für folgende Länder:
Andorra, Belgien, Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Deutsch‐
land, Estland, Finnland, Frankreich,
Griechenland, Grönland, Großbritan‐
nien und Nordirland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐
stein, Litauen, Luxemburg, Malta,
Mazedonien, Monaco, Montenegro,
Niederlande, Norwegen, Österreich,
Polen, Portugal, Rumänien, San
Marino, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Spanien, Tschechische Republik,
Ungarn, Zypern.
Serviceanzeige 3 69.
Internationale Serviceintervalle Das Fahrzeug muss alle 15.000 km
oder spätestens nach einem Jahr gewartet werden. Zusätzliche
Motoröl- und Filterwechsel, die vor
der planmäßigen Wartung erforder‐ lich sind, werden vom Ölrestlebens‐dauersystem angezeigt.

Service und Wartung181Erschwerte Betriebsbedingungen
liegen vor, wenn ein oder mehrere der
folgenden Umstände häufig auftre‐
ten: Kaltstart, Stopp-and-Go-Betrieb,
Anhängerbetrieb, Fahrt im Gebirge, Fahrt auf schlechten und sandigen
Straßenbelägen, erhöhte Luftver‐
schmutzung, Vorhandensein von
Flugsand und hohem Staubgehalt,
Fahrt in Höhenlagen und hohe
Temperaturschwankungen. Unter
diesen erschwerten Bedingungen
sind bestimmte Wartungsarbeiten
möglicherweise häufiger als zu den
regelmäßigen Wartungsintervallen
erforderlich.
Die internationalen Serviceintervalle gelten für Länder, die nicht unter den
europäischen Serviceintervallen
aufgeführt sind.
Serviceanzeige 3 69.
Bestätigungen Durchgeführte Servicearbeitenwerden im Service- und Garantieheft
bestätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt
ergänzt.Achten Sie darauf, dass das Service-
und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oder
Kulanzfällen von entscheidender
Bedeutung, aber auch ein Vorteil beim Verkauf des Fahrzeugs.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten und Schmierstoffe
Nur Produkte verwenden, die den
empfohlenen Spezifikationen
entsprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Qualität des Öls
gewährleistet z. B. einen sauberen
Motor, Schutz vor Verschleiß und
eine verminderte Ölalterung,

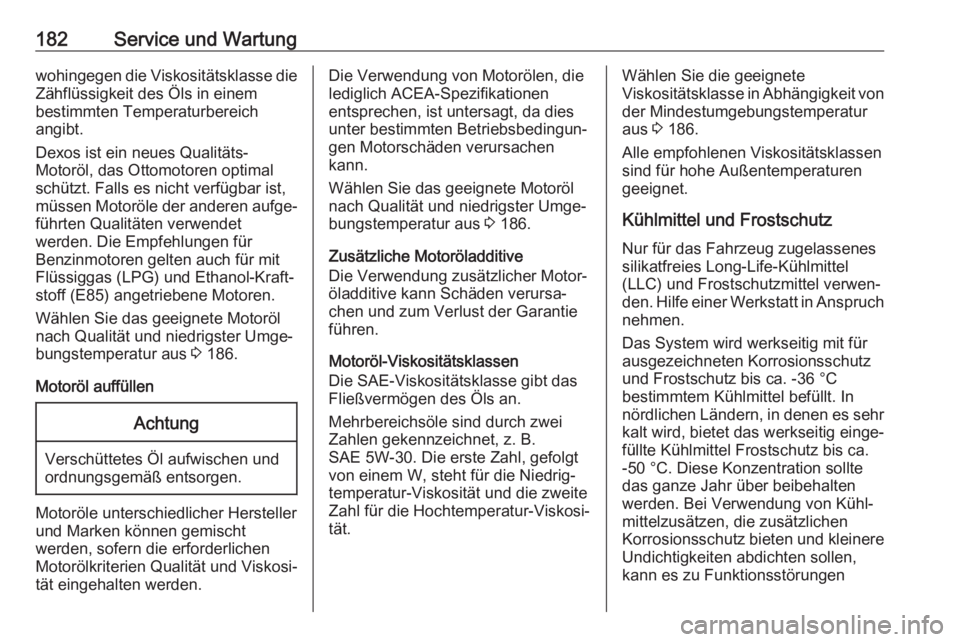

182Service und Wartungwohingegen die Viskositätsklasse dieZähflüssigkeit des Öls in einem
bestimmten Temperaturbereich
angibt.
Dexos ist ein neues Qualitäts-
Motoröl, das Ottomotoren optimal
schützt. Falls es nicht verfügbar ist,
müssen Motoröle der anderen aufge‐
führten Qualitäten verwendet
werden. Die Empfehlungen für
Benzinmotoren gelten auch für mit
Flüssiggas (LPG) und Ethanol-Kraft‐
stoff (E85) angetriebene Motoren.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 186.
Motoröl auffüllenAchtung
Verschüttetes Öl aufwischen und
ordnungsgemäß entsorgen.
Motoröle unterschiedlicher Hersteller
und Marken können gemischt
werden, sofern die erforderlichen
Motorölkriterien Qualität und Viskosi‐ tät eingehalten werden.
Die Verwendung von Motorölen, die
lediglich ACEA-Spezifikationen
entsprechen, ist untersagt, da dies unter bestimmten Betriebsbedingun‐
gen Motorschäden verursachen
kann.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 186.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor‐
öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE-Viskositätsklasse gibt das
Fließvermögen des Öls an.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 186.
Alle empfohlenen Viskositätsklassen
sind für hohe Außentemperaturen
geeignet.
Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies Long-Life-Kühlmittel
(LLC) und Frostschutzmittel verwen‐
den. Hilfe einer Werkstatt in Anspruch nehmen.
Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -36 °C
bestimmtem Kühlmittel befüllt. In
nördlichen Ländern, in denen es sehr
kalt wird, bietet das werkseitig einge‐
füllte Kühlmittel Frostschutz bis ca.
-50 °C. Diese Konzentration sollte
das ganze Jahr über beibehalten
werden. Bei Verwendung von Kühl‐
mittelzusätzen, die zusätzlichen
Korrosionsschutz bieten und kleinere Undichtigkeiten abdichten sollen,
kann es zu Funktionsstörungen

Service und Wartung183kommen. Für die Folgen der Verwen‐
dung zusätzlicher Kühlmittelzusätze
wird keine Haftung übernommen.
Waschflüssigkeit Nur Waschflüssigkeit verwenden, die
für das Fahrzeug zugelassen ist, um
Schäden an Wischerblättern, Lackie‐
rung, Kunststoff- und Gummiteilen zu verhindern. Hilfe einer Werkstatt in
Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.

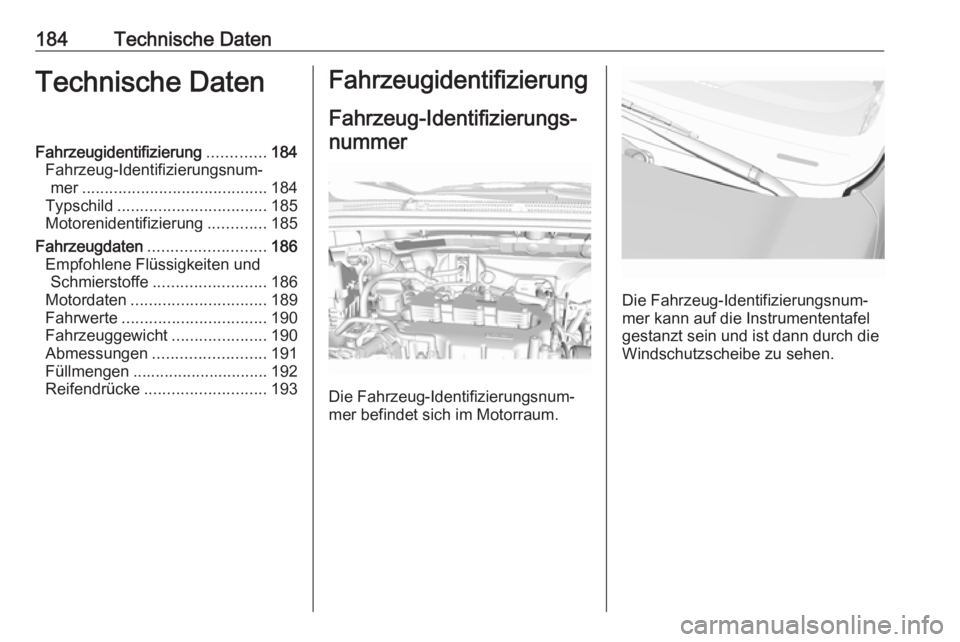

184Technische DatenTechnische DatenFahrzeugidentifizierung.............184
Fahrzeug-Identifizierungsnum‐ mer ......................................... 184
Typschild ................................. 185
Motorenidentifizierung .............185
Fahrzeugdaten .......................... 186
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 186
Motordaten .............................. 189
Fahrwerte ................................ 190
Fahrzeuggewicht .....................190
Abmessungen ......................... 191
Füllmengen .............................. 192
Reifendrücke ........................... 193Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer befindet sich im Motorraum.
Die Fahrzeug-Identifizierungsnum‐ mer kann auf die Instrumententafel
gestanzt sein und ist dann durch die
Windschutzscheibe zu sehen.

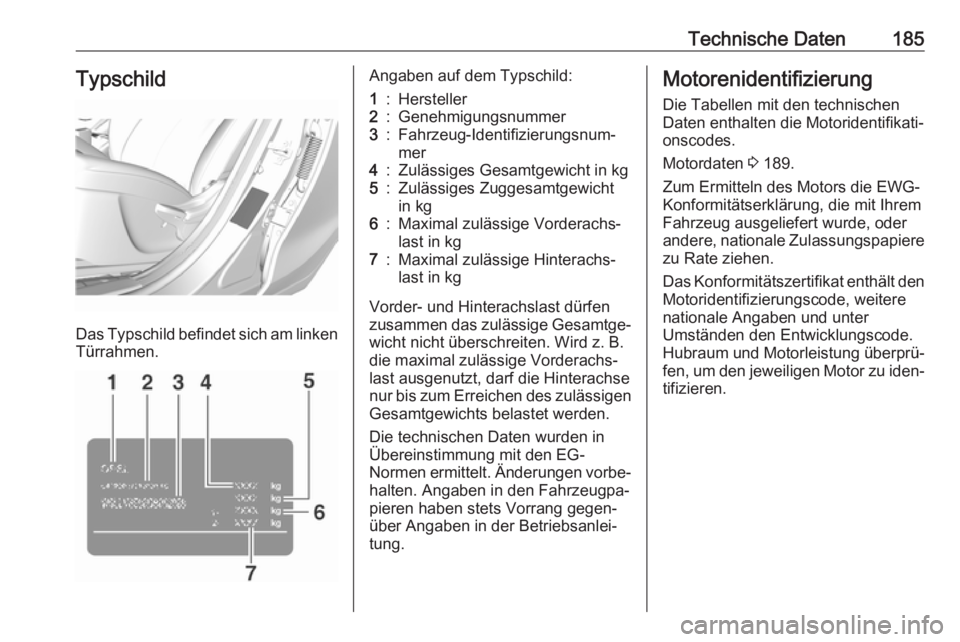

Technische Daten185Typschild
Das Typschild befindet sich am linken
Türrahmen.
Angaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:Zulässiges Gesamtgewicht in kg5:Zulässiges Zuggesamtgewicht
in kg6:Maximal zulässige Vorderachs‐
last in kg7:Maximal zulässige Hinterachs‐
last in kg
Vorder- und Hinterachslast dürfen
zusammen das zulässige Gesamtge‐ wicht nicht überschreiten. Wird z. B.
die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen
Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-
Normen ermittelt. Änderungen vorbe‐ halten. Angaben in den Fahrzeugpa‐
pieren haben stets Vorrang gegen‐
über Angaben in der Betriebsanlei‐
tung.
Motorenidentifizierung
Die Tabellen mit den technischen
Daten enthalten die Motoridentifikati‐
onscodes.
Motordaten 3 189.
Zum Ermitteln des Motors die EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, oder
andere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den
Motoridentifizierungscode, weitere
nationale Angaben und unter
Umständen den Entwicklungscode.
Hubraum und Motorleistung überprü‐ fen, um den jeweiligen Motor zu iden‐
tifizieren.

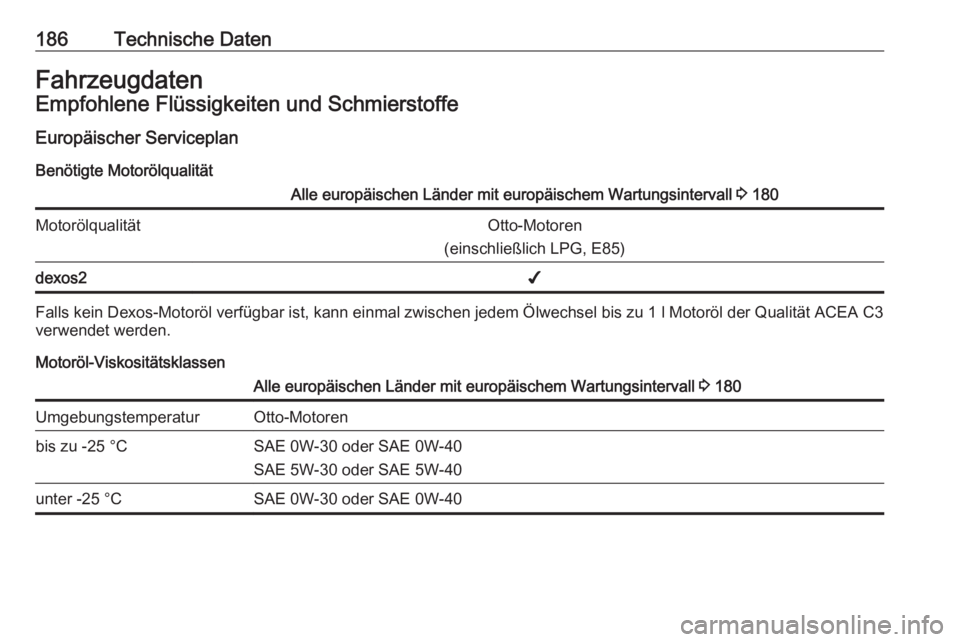

186Technische DatenFahrzeugdatenEmpfohlene Flüssigkeiten und SchmierstoffeEuropäischer Serviceplan
Benötigte MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall 3 180MotorölqualitätOtto-Motoren
(einschließlich LPG, E85)dexos2✔
Falls kein Dexos-Motoröl verfügbar ist, kann einmal zwischen jedem Ölwechsel bis zu 1 l Motoröl der Qualität ACEA C3
verwendet werden.
Motoröl-Viskositätsklassen
Alle europäischen Länder mit europäischem Wartungsintervall 3 180UmgebungstemperaturOtto-Motorenbis zu -25 °CSAE 0W-30 oder SAE 0W-40
SAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-30 oder SAE 0W-40

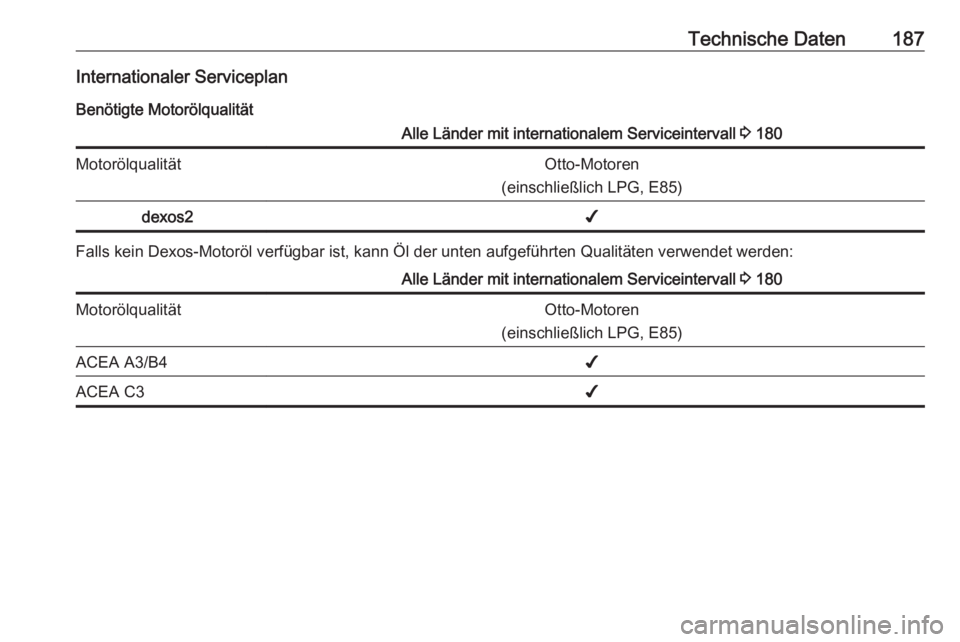

Technische Daten187Internationaler ServiceplanBenötigte MotorölqualitätAlle Länder mit internationalem Serviceintervall 3 180MotorölqualitätOtto-Motoren
(einschließlich LPG, E85)dexos2✔
Falls kein Dexos-Motoröl verfügbar ist, kann Öl der unten aufgeführten Qualitäten verwendet werden:
Alle Länder mit internationalem Serviceintervall 3 180MotorölqualitätOtto-Motoren
(einschließlich LPG, E85)ACEA A3/B4✔ACEA C3✔

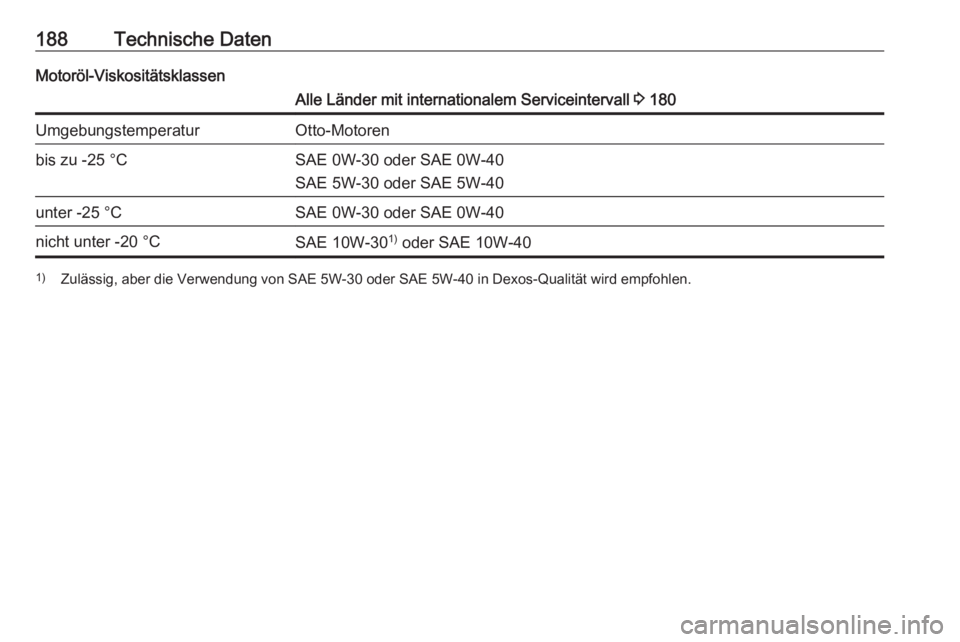

188Technische DatenMotoröl-ViskositätsklassenAlle Länder mit internationalem Serviceintervall 3 180UmgebungstemperaturOtto-Motorenbis zu -25 °CSAE 0W-30 oder SAE 0W-40
SAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-30 oder SAE 0W-40nicht unter -20 °CSAE 10W-30 1)
oder SAE 10W-401) Zulässig, aber die Verwendung von SAE 5W-30 oder SAE 5W-40 in Dexos-Qualität wird empfohlen.
