OPEL KARL 2018.5 Instruktionsbok

Stolar, säkerhetsfunktioner49Godkända möjligheter för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre passagerar‐sätetPå ytterplatserna bakPå mittplatsen bakGrupp 0: upp till 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL1XGrupp 0+: upp till 13 kgEISO/R1XIL1XDISO/R2XIL 1XCISO/R3XIL1XGrupp I: 9 till 18 kgDISO/R2XIL1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF1,2XGrupp II: 15 till 25 kgXIL1,2XGrupp III: 22 till 36 kgXIL1,2X

50Stolar, säkerhetsfunktionerIL:lämplig för vissa ISOFIX-säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklassX:inget ISOFIX barnsäkerhetssystem är godkänt för denna viktklass1:gäller endast bakre yttre säte på passagerarsidan i främsta läge och ryggstödet upprätt.2:ställ in respektive nackstöd vid behov eller ta bort det vid behov.
Observera!
Flytta förar- och/eller passagerarsätet framåt och ställ in ryggstödets lutning så att barnsäkerhetssystemet inte kommer åt framsätets ryggstöd.
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kgF - ISO/L1:bilbarnstol (Carrycot) i vänster sidoposition för mindre barn i viktklassen upp till 10 kgG - ISO/L2:bilbarnstol (Carrycot) i höger sidoposition för mindre barn i viktklassen upp till 10 kg.
Godkända alternativ för montering av ett i-size barnsäkerhetssystem med ISOFIX-fästen
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagi-size barnsäkerhetssystemXXXXi - U:lämplig för i-size "universal" framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-size "universal" barnsäkerhetssystem

Förvaring51FörvaringFörvaringsfack............................. 51
Handskfack ................................ 51
Mugghållare ............................... 51
Förvaringsutrymme i mittkonsol ................................. 52
Bagageutrymme .......................... 52
Lastrum ..................................... 52
Insynsskydd lastrum ..................54
Lucka till förvaringsutrymme under lastrumsgolv ...................54
Varningstriangel ........................55
Första hjälpen-sats ....................56
Lasthållare ................................... 56
Lastningsinformation ...................56Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Handskfacket har en adapter för
låsning av hjulbultarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

52FörvaringFörvaringsutrymme imittkonsol
Facket används för små föremål.
Bagageutrymme
Lastrum BagagerumsförstoringSe upp
Fäll först upp baksätets sittdyna
innan du fäller baksätets ryggstöd.
Annars kan baksätet skadas.
Observera!
Skjut framsätena framåt och ställ
framsätets ryggstöd upprätt för att
det ska finnas tillräckligt utrymme för att ändra baksätets sittdyna.
1. Dra upp framkanten på baksätets sittkudde för att frigöra den.
2. Dra upp bakänden av baksätets sittdyna till upprätt läge.
3. Ta bort baksätets nackskydd 3 33.
4. Dra i frigöringsknappen upptill på
det bakre ryggstödet.

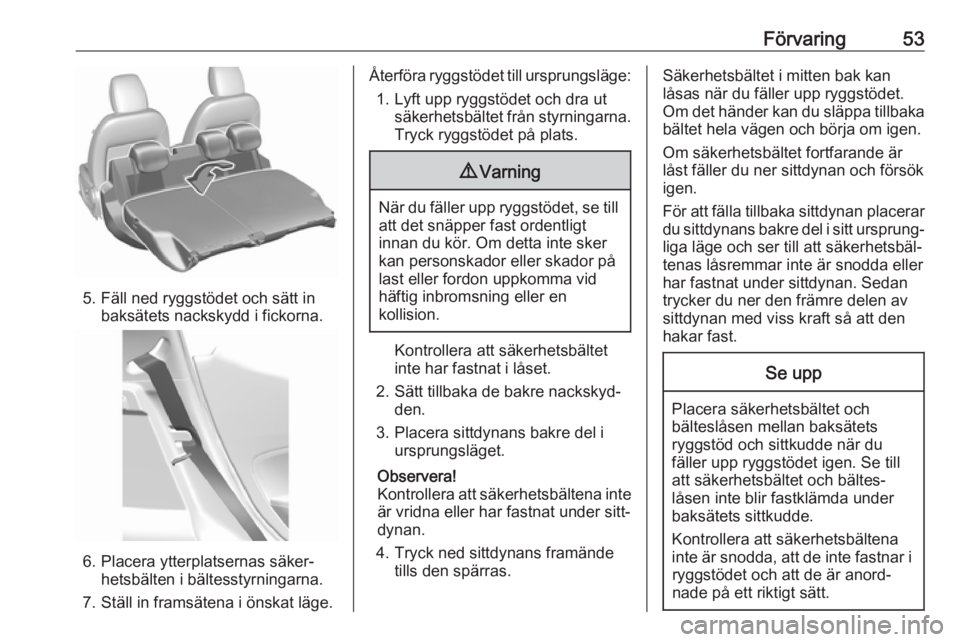

Förvaring53
5. Fäll ned ryggstödet och sätt inbaksätets nackskydd i fickorna.
6. Placera ytterplatsernas säker‐hetsbälten i bältesstyrningarna.
7. Ställ in framsätena i önskat läge.
Återföra ryggstödet till ursprungsläge: 1. Lyft upp ryggstödet och dra ut säkerhetsbältet från styrningarna.
Tryck ryggstödet på plats.9 Varning
När du fäller upp ryggstödet, se till
att det snäpper fast ordentligt
innan du kör. Om detta inte sker
kan personskador eller skador på
last eller fordon uppkomma vid
häftig inbromsning eller en
kollision.
Kontrollera att säkerhetsbältet
inte har fastnat i låset.
2. Sätt tillbaka de bakre nackskyd‐ den.
3. Placera sittdynans bakre del i ursprungsläget.
Observera!
Kontrollera att säkerhetsbältena inte är vridna eller har fastnat under sitt‐
dynan.
4. Tryck ned sittdynans framände tills den spärras.
Säkerhetsbältet i mitten bak kan
låsas när du fäller upp ryggstödet.
Om det händer kan du släppa tillbaka
bältet hela vägen och börja om igen.
Om säkerhetsbältet fortfarande är
låst fäller du ner sittdynan och försök
igen.
För att fälla tillbaka sittdynan placerar du sittdynans bakre del i sitt ursprung‐
liga läge och ser till att säkerhetsbäl‐
tenas låsremmar inte är snodda eller
har fastnat under sittdynan. Sedan
trycker du ner den främre delen av
sittdynan med viss kraft så att den
hakar fast.Se upp
Placera säkerhetsbältet och bälteslåsen mellan baksätets
ryggstöd och sittkudde när du
fäller upp ryggstödet igen. Se till
att säkerhetsbältet och bältes‐
låsen inte blir fastklämda under
baksätets sittkudde.
Kontrollera att säkerhetsbältena
inte är snodda, att de inte fastnar i ryggstödet och att de är anord‐nade på ett riktigt sätt.

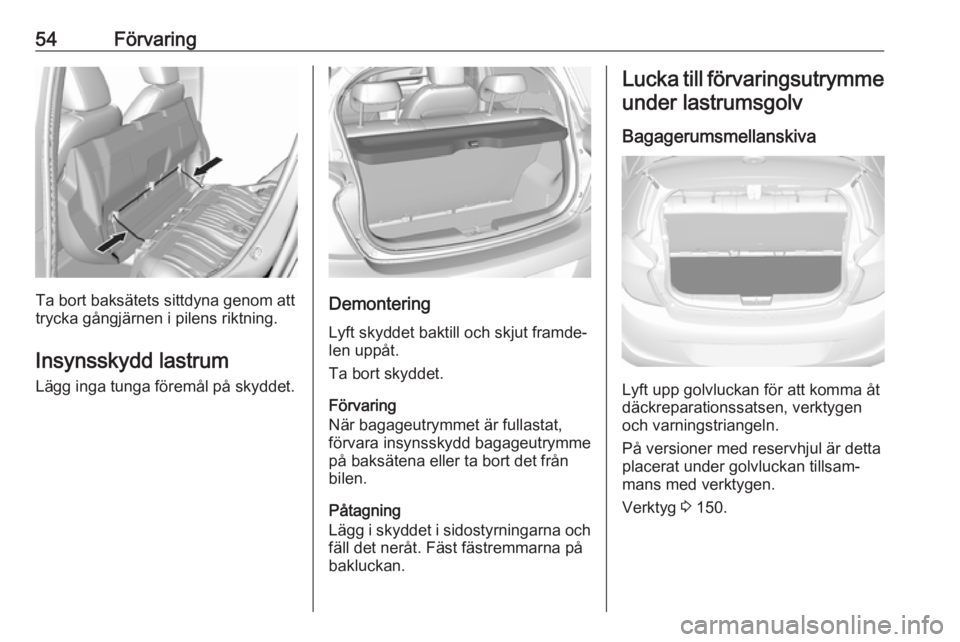

54Förvaring
Ta bort baksätets sittdyna genom att
trycka gångjärnen i pilens riktning.
Insynsskydd lastrum Lägg inga tunga föremål på skyddet.Demontering
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När bagageutrymmet är fullastat,
förvara insynsskydd bagageutrymme
på baksätena eller ta bort det från
bilen.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till förvaringsutrymme
under lastrumsgolv
Bagagerumsmellanskiva
Lyft upp golvluckan för att komma åt
däckreparationssatsen, verktygen och varningstriangeln.
På versioner med reservhjul är detta
placerat under golvluckan tillsam‐ mans med verktygen.
Verktyg 3 150.

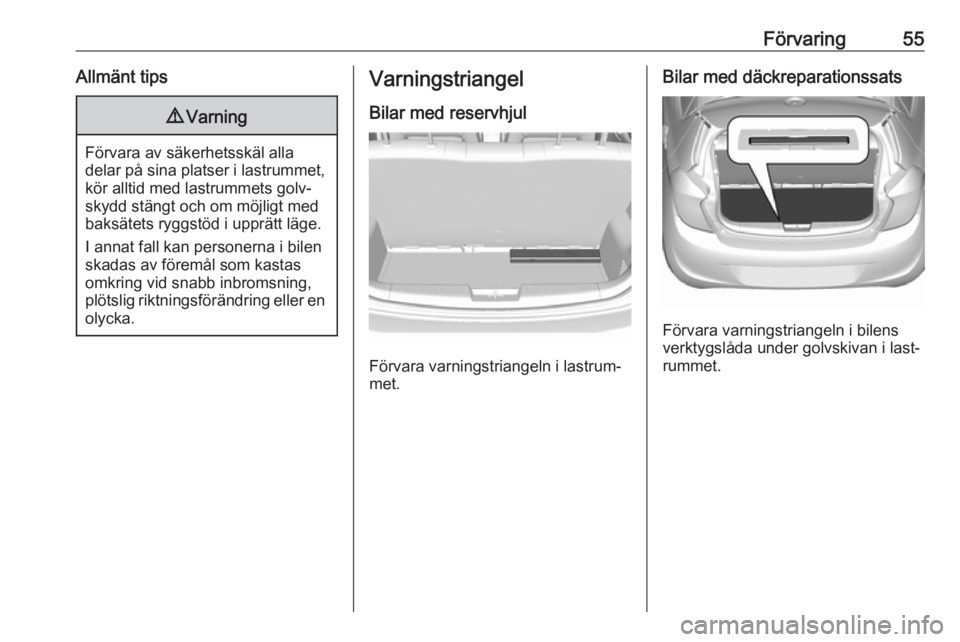

Förvaring55Allmänt tips9Varning
Förvara av säkerhetsskäl alla
delar på sina platser i lastrummet, kör alltid med lastrummets golv‐
skydd stängt och om möjligt med
baksätets ryggstöd i upprätt läge.
I annat fall kan personerna i bilen skadas av föremål som kastas
omkring vid snabb inbromsning, plötslig riktningsförändring eller en
olycka.
Varningstriangel
Bilar med reservhjul
Förvara varningstriangeln i lastrum‐
met.
Bilar med däckreparationssats
Förvara varningstriangeln i bilens
verktygslåda under golvskivan i last‐
rummet.

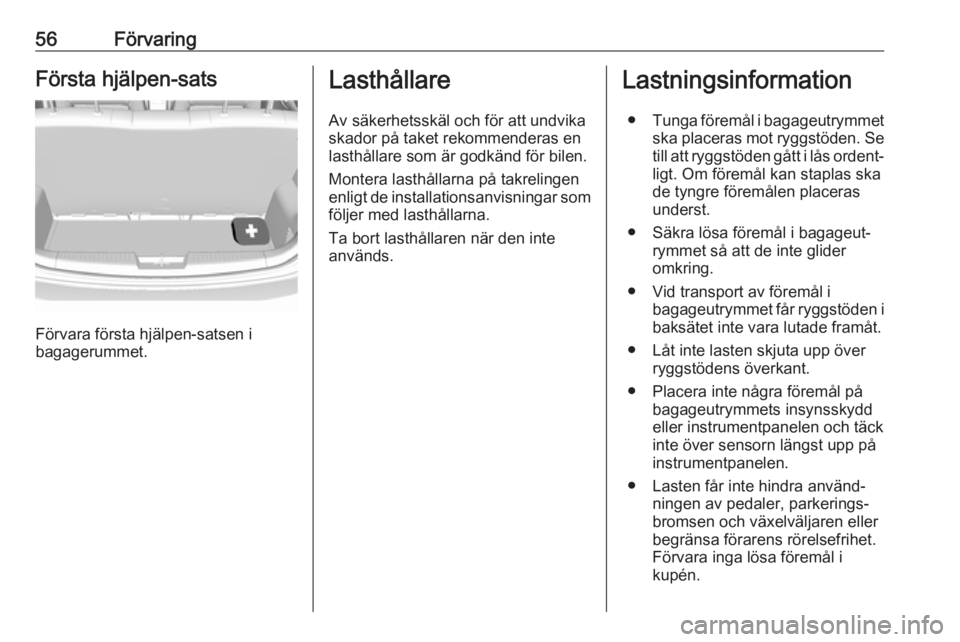

56FörvaringFörsta hjälpen-sats
Förvara första hjälpen-satsen i
bagagerummet.
Lasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Montera lasthållarna på takrelingen
enligt de installationsanvisningar som
följer med lasthållarna.
Ta bort lasthållaren när den inte
används.Lastningsinformation
● Tunga föremål i bagageutrymmet
ska placeras mot ryggstöden. Se till att ryggstöden gått i lås ordent‐
ligt. Om föremål kan staplas ska
de tyngre föremålen placeras
underst.
● Säkra lösa föremål i bagageut‐ rymmet så att de inte glider
omkring.
● Vid transport av föremål i bagageutrymmet får ryggstöden ibaksätet inte vara lutade framåt.
● Låt inte lasten skjuta upp över ryggstödens överkant.
● Placera inte några föremål på bagageutrymmets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.

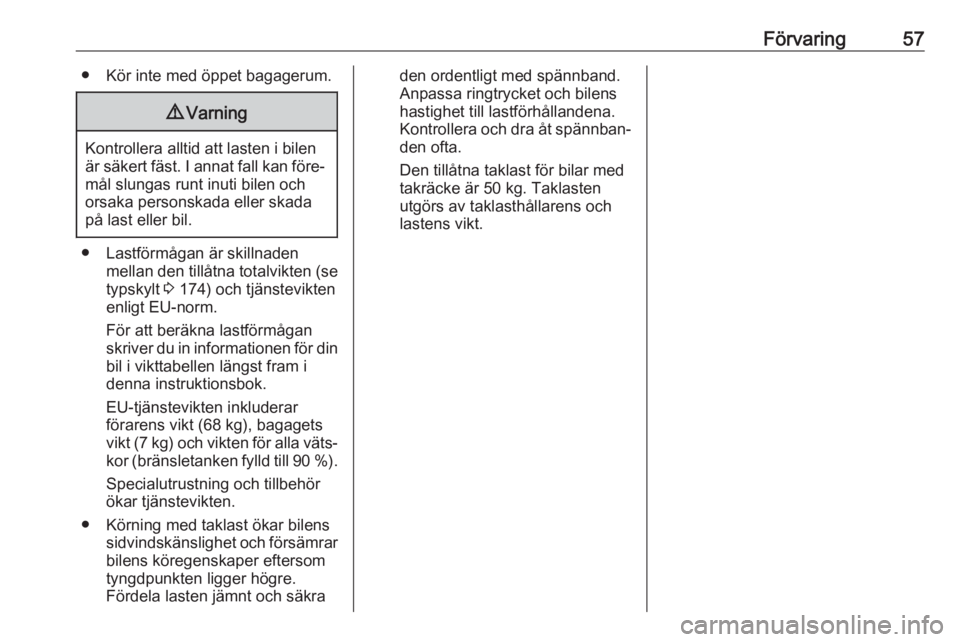

Förvaring57● Kör inte med öppet bagagerum.9Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 174) och tjänstevikten
enligt EU-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 % ).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa ringtrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Den tillåtna taklast för bilar med
takräcke är 50 kg. Taklasten
utgörs av taklasthållarens och
lastens vikt.

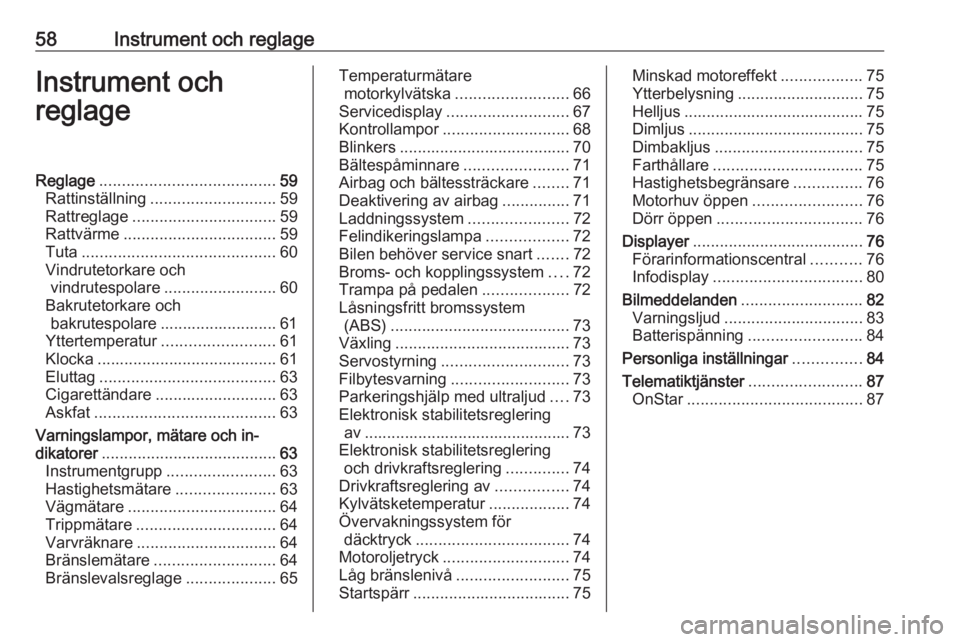

58Instrument och reglageInstrument och
reglageReglage ....................................... 59
Rattinställning ............................ 59
Rattreglage ................................ 59
Rattvärme .................................. 59
Tuta ........................................... 60
Vindrutetorkare och vindrutespolare ......................... 60
Bakrutetorkare och bakrutespolare .......................... 61
Yttertemperatur ......................... 61
Klocka ........................................ 61
Eluttag ....................................... 63
Cigarettändare ........................... 63
Askfat ........................................ 63
Varningslampor, mätare och in‐
dikatorer ....................................... 63
Instrumentgrupp ........................63
Hastighetsmätare ......................63
Vägmätare ................................. 64
Trippmätare ............................... 64
Varvräknare ............................... 64
Bränslemätare ........................... 64
Bränslevalsreglage ....................65Temperaturmätare
motorkylvätska ......................... 66
Servicedisplay ........................... 67
Kontrollampor ............................ 68
Blinkers ...................................... 70
Bältespåminnare .......................71
Airbag och bältessträckare ........71
Deaktivering av airbag ...............71
Laddningssystem ......................72
Felindikeringslampa ..................72
Bilen behöver service snart .......72
Broms- och kopplingssystem ....72
Trampa på pedalen ...................72
Låsningsfritt bromssystem (ABS) ........................................ 73
Växling ....................................... 73
Servostyrning ............................ 73
Filbytesvarning .......................... 73
Parkeringshjälp med ultraljud ....73
Elektronisk stabilitetsreglering av .............................................. 73
Elektronisk stabilitetsreglering och drivkraftsreglering ..............74
Drivkraftsreglering av ................74
Kylvätsketemperatur ..................74
Övervakningssystem för däcktryck .................................. 74
Motoroljetryck ............................ 74
Låg bränslenivå ......................... 75
Startspärr ................................... 75Minskad motoreffekt..................75
Ytterbelysning ............................ 75
Helljus ........................................ 75
Dimljus ....................................... 75
Dimbakljus ................................. 75
Farthållare ................................. 75
Hastighetsbegränsare ...............76
Motorhuv öppen ........................76
Dörr öppen ................................ 76
Displayer ...................................... 76
Förarinformationscentral ...........76
Infodisplay ................................. 80
Bilmeddelanden ........................... 82
Varningsljud ............................... 83
Batterispänning ......................... 84
Personliga inställningar ...............84
Telematiktjänster .........................87
OnStar ....................................... 87
