OPEL KARL 2018.5 Instruktionsbok

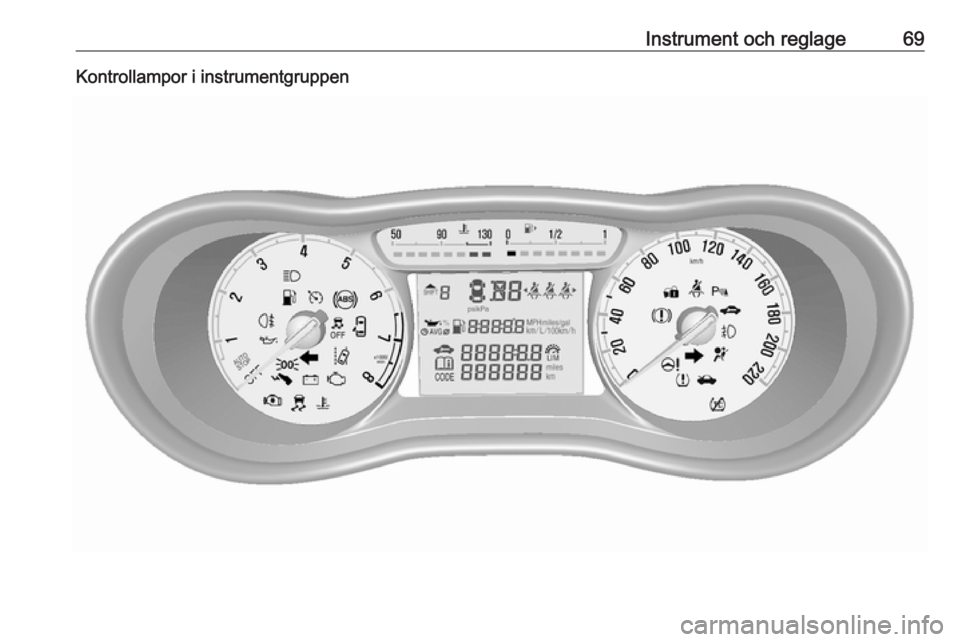

Instrument och reglage69Kontrollampor i instrumentgruppen

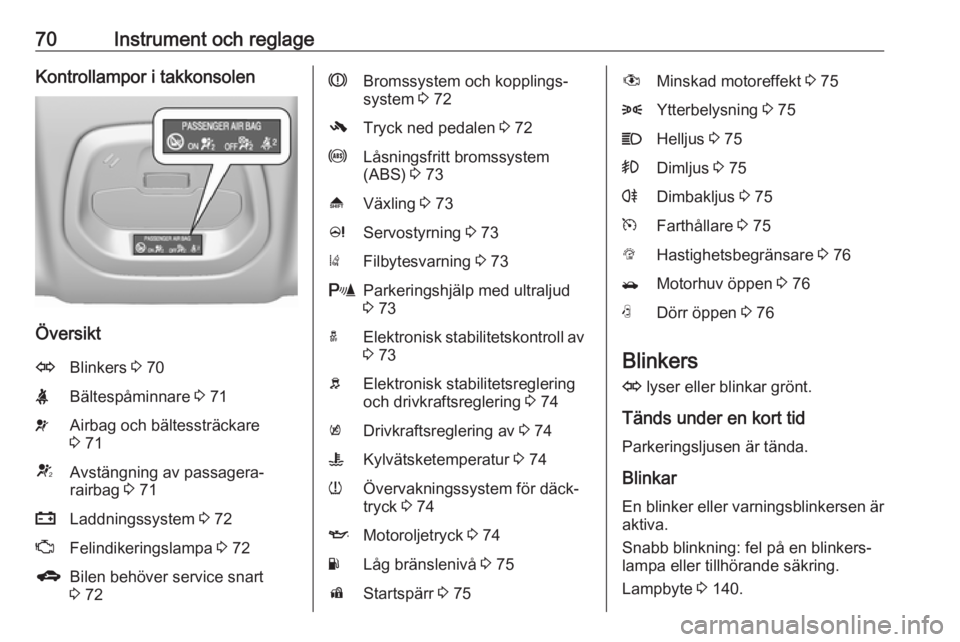

70Instrument och reglageKontrollampor i takkonsolen
Översikt
OBlinkers 3 70XBältespåminnare 3 71vAirbag och bältessträckare
3 71VAvstängning av passagera‐
rairbag 3 71pLaddningssystem 3 72ZFelindikeringslampa 3 72gBilen behöver service snart
3 72RBromssystem och kopplings‐
system 3 72-Tryck ned pedalen 3 72uLåsningsfritt bromssystem
(ABS) 3 73[Växling 3 73cServostyrning 3 73)Filbytesvarning 3 73rParkeringshjälp med ultraljud
3 73aElektronisk stabilitetskontroll av
3 73bElektronisk stabilitetsreglering
och drivkraftsreglering 3 74kDrivkraftsreglering av 3 74WKylvätsketemperatur 3 74wÖvervakningssystem för däck‐
tryck 3 74IMotoroljetryck 3 74YLåg bränslenivå 3 75dStartspärr 3 75#Minskad motoreffekt 3 758Ytterbelysning 3 75CHelljus 3 75>Dimljus 3 75rDimbakljus 3 75mFarthållare 3 75LHastighetsbegränsare 3 76/Motorhuv öppen 3 76NDörr öppen 3 76
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinker eller varningsblinkersen är
aktiva.
Snabb blinkning: fel på en blinkers‐
lampa eller tillhörande säkring.
Lampbyte 3 140.

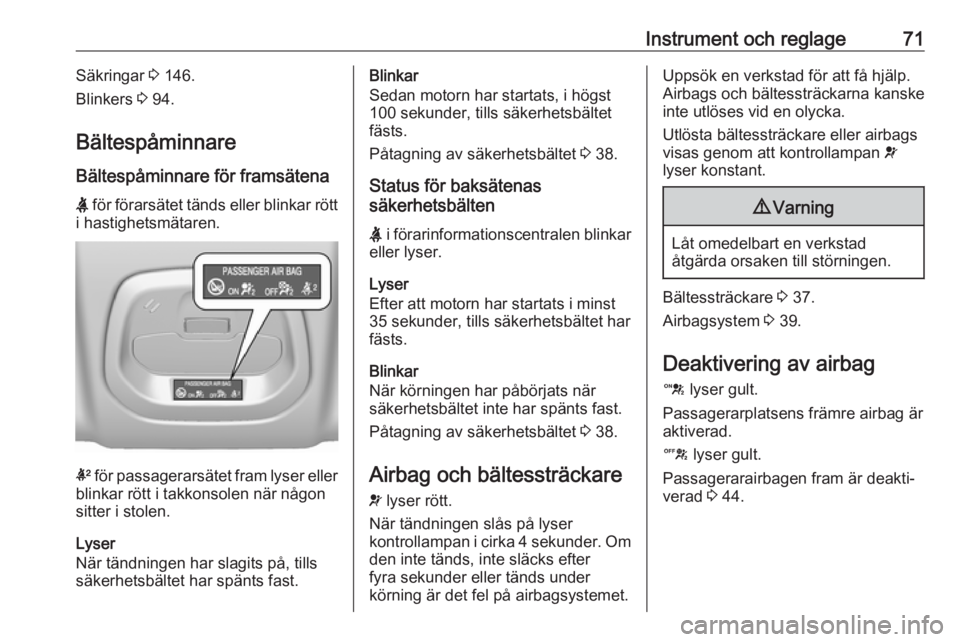

Instrument och reglage71Säkringar 3 146.
Blinkers 3 94.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i hastighetsmätaren.
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i stolen.
Lyser
När tändningen har slagits på, tills
säkerhetsbältet har spänts fast.
Blinkar
Sedan motorn har startats, i högst
100 sekunder, tills säkerhetsbältet fästs.
Påtagning av säkerhetsbältet 3 38.
Status för baksätenas
säkerhetsbälten
X i förarinformationscentralen blinkar
eller lyser.
Lyser
Efter att motorn har startats i minst
35 sekunder, tills säkerhetsbältet har
fästs.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet 3 38.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka 4 sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under
körning är det fel på airbagsystemet.Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare 3 37.
Airbagsystem 3 39.
Deaktivering av airbag
d lyser gult.
Passagerarplatsens främre airbag är aktiverad.
c lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 44.

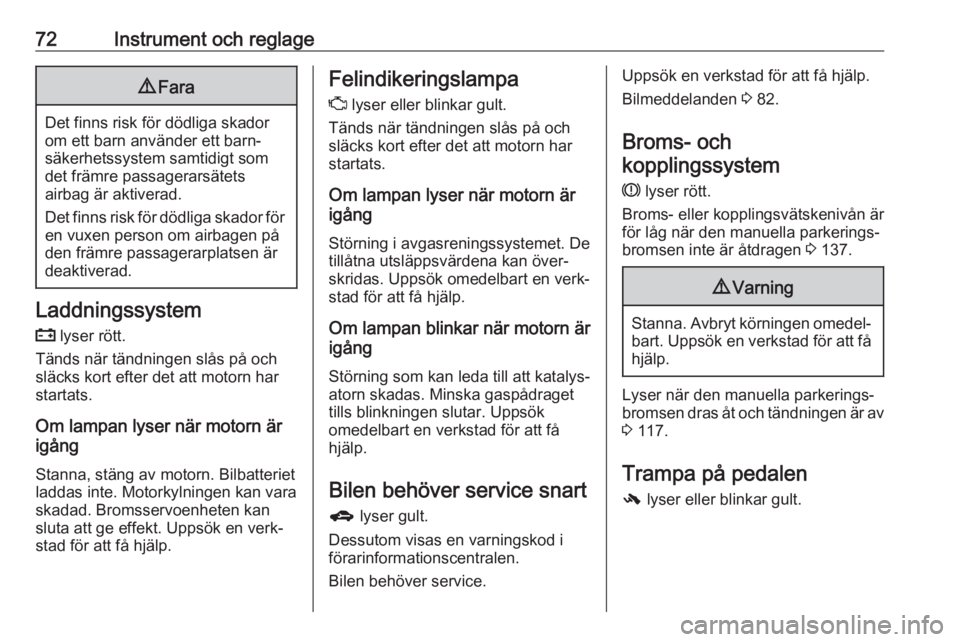

72Instrument och reglage9Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets
airbag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart g lyser gult.
Dessutom visas en varningskod i
förarinformationscentralen.
Bilen behöver service.Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 82.
Broms- och kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 137.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 117.
Trampa på pedalen
- lyser eller blinkar gult.

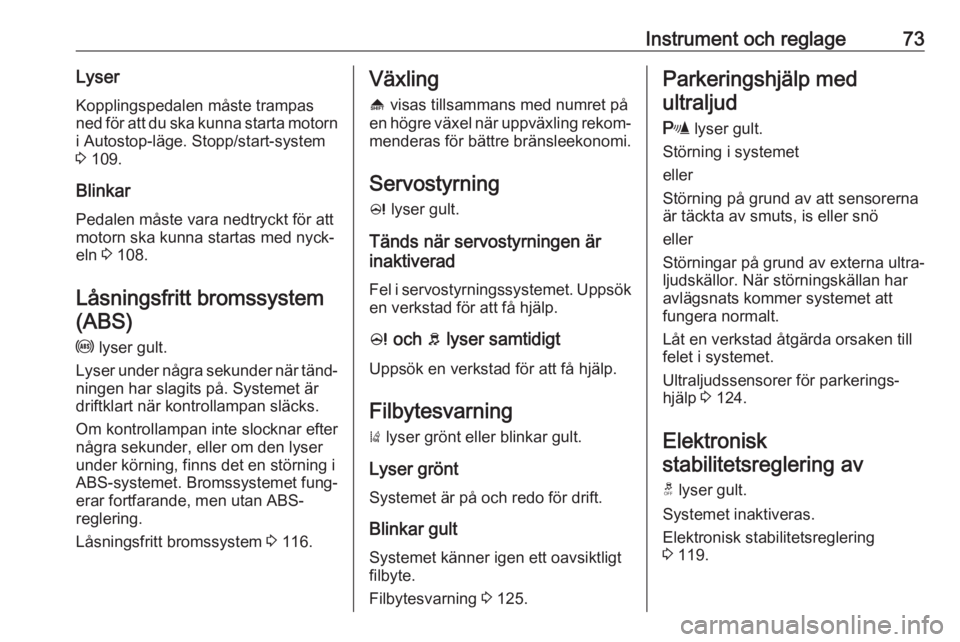

Instrument och reglage73LyserKopplingspedalen måste trampas
ned för att du ska kunna starta motorn
i Autostop-läge. Stopp/start-system
3 109.
Blinkar Pedalen måste vara nedtryckt för att
motorn ska kunna startas med nyck‐
eln 3 108.
Låsningsfritt bromssystem (ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS- reglering.
Låsningsfritt bromssystem 3 116.Växling
[ visas tillsammans med numret på
en högre växel när uppväxling rekom‐ menderas för bättre bränsleekonomi.
Servostyrning
c lyser gult.
Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
c och b lyser samtidigt
Uppsök en verkstad för att få hjälp.
Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligt
filbyte.
Filbytesvarning 3 125.Parkeringshjälp med
ultraljud
r lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 124.
Elektronisk
stabilitetsreglering av
t lyser gult.
Systemet inaktiveras.
Elektronisk stabilitetsreglering
3 119.

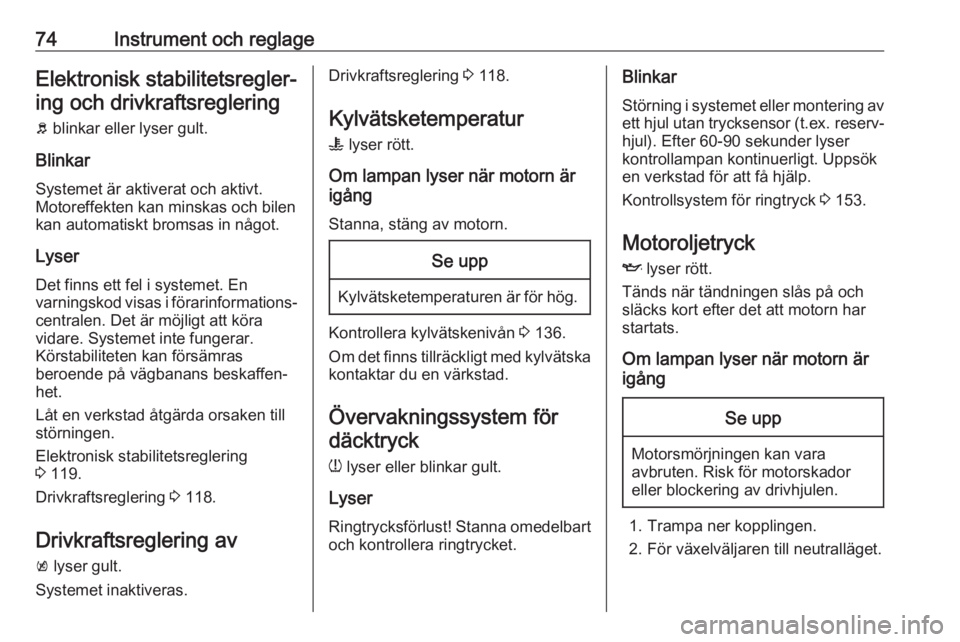

74Instrument och reglageElektronisk stabilitetsregler‐ing och drivkraftsreglering
b blinkar eller lyser gult.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen kan automatiskt bromsas in något.
Lyser
Det finns ett fel i systemet. En
varningskod visas i förarinformations‐ centralen. Det är möjligt att köra
vidare. Systemet inte fungerar.
Körstabiliteten kan försämras
beroende på vägbanans beskaffen‐
het.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsreglering
3 119.
Drivkraftsreglering 3 118.
Drivkraftsreglering av
k lyser gult.
Systemet inaktiveras.Drivkraftsreglering 3 118.
Kylvätsketemperatur
W lyser rött.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån 3 136.
Om det finns tillräckligt med kylvätska kontaktar du en värkstad.
Övervakningssystem fördäcktryck
w lyser eller blinkar gult.
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering avett hjul utan trycksensor ( t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser
kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 153.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara avbruten. Risk för motorskador
eller blockering av drivhjulen.
1. Trampa ner kopplingen.
2. För växelväljaren till neutralläget.

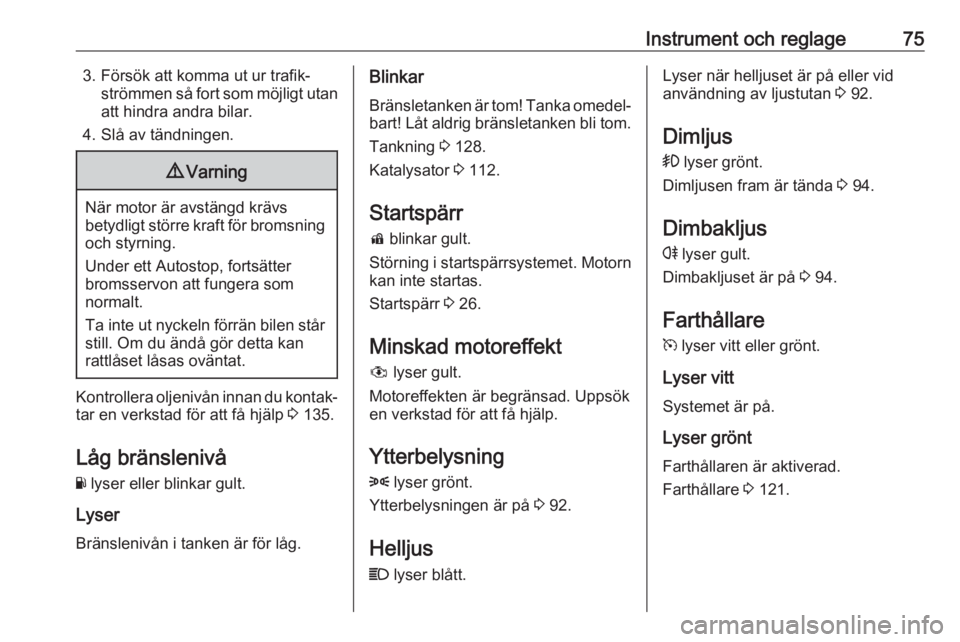

Instrument och reglage753. Försök att komma ut ur trafik‐strömmen så fort som möjligt utanatt hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs
betydligt större kraft för bromsning och styrning.
Under ett Autostop, fortsätter
bromsservon att fungera som
normalt.
Ta inte ut nyckeln förrän bilen står still. Om du ändå gör detta kan
rattlåset låsas oväntat.
Kontrollera oljenivån innan du kontak‐ tar en verkstad för att få hjälp 3 135.
Låg bränslenivå
Y lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar
Bränsletanken är tom! Tanka omedel‐ bart! Låt aldrig bränsletanken bli tom.
Tankning 3 128.
Katalysator 3 112.
Startspärr
d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Startspärr 3 26.
Minskad motoreffekt
# lyser gult.
Motoreffekten är begränsad. Uppsök en verkstad för att få hjälp.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 92.
Helljus C lyser blått.Lyser när helljuset är på eller vid
användning av ljustutan 3 92.
Dimljus > lyser grönt.
Dimljusen fram är tända 3 94.
Dimbakljus r lyser gult.
Dimbakljuset är på 3 94.
Farthållare
m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Farthållaren är aktiverad.
Farthållare 3 121.

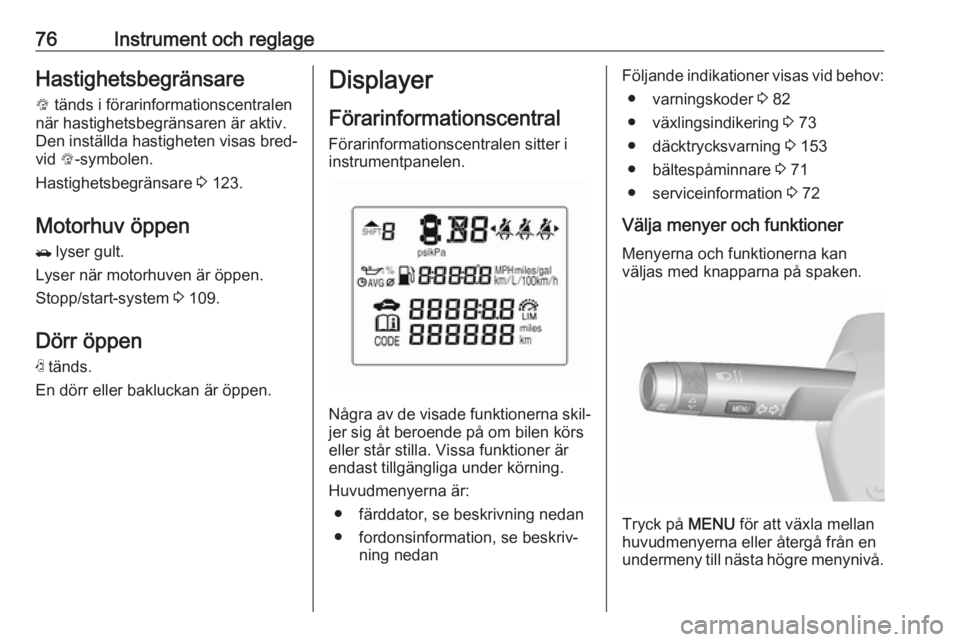

76Instrument och reglageHastighetsbegränsareL tänds i förarinformationscentralen
när hastighetsbegränsaren är aktiv.
Den inställda hastigheten visas bred‐
vid L-symbolen.
Hastighetsbegränsare 3 123.
Motorhuv öppen
/ lyser gult.
Lyser när motorhuven är öppen.
Stopp/start-system 3 109.
Dörr öppen N tänds.
En dörr eller bakluckan är öppen.Displayer
Förarinformationscentral
Förarinformationscentralen sitter i
instrumentpanelen.
Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Huvudmenyerna är: ● färddator, se beskrivning nedan● fordonsinformation, se beskriv‐ ning nedan
Följande indikationer visas vid behov:
● varningskoder 3 82
● växlingsindikering 3 73
● däcktrycksvarning 3 153
● bältespåminnare 3 71
● serviceinformation 3 72
Välja menyer och funktioner Menyerna och funktionerna kan
väljas med knapparna på spaken.
Tryck på MENU för att växla mellan
huvudmenyerna eller återgå från en
undermeny till nästa högre menynivå.

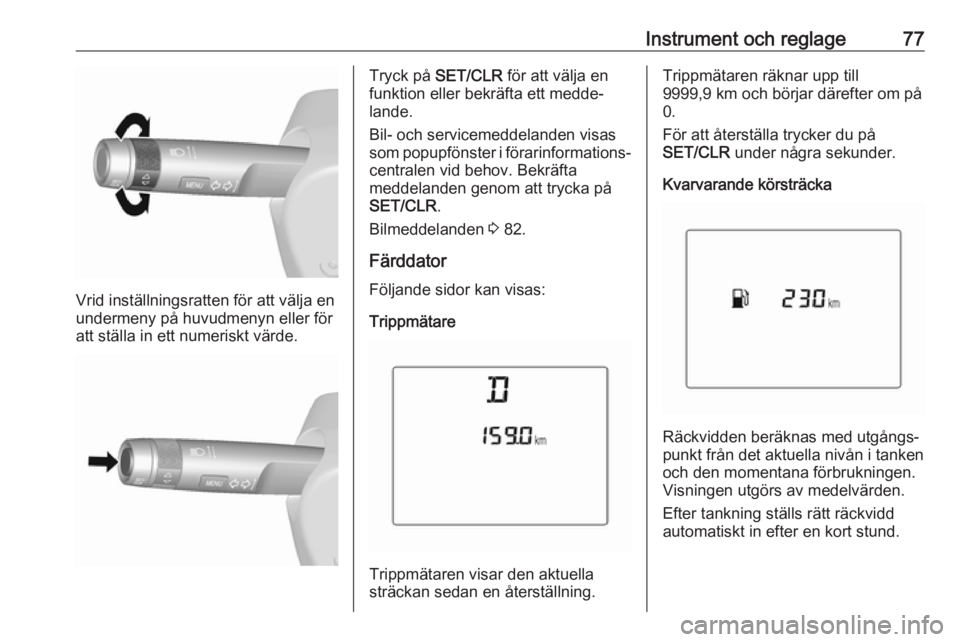

Instrument och reglage77
Vrid inställningsratten för att välja en
undermeny på huvudmenyn eller för
att ställa in ett numeriskt värde.
Tryck på SET/CLR för att välja en
funktion eller bekräfta ett medde‐
lande.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
SET/CLR .
Bilmeddelanden 3 82.
Färddator Följande sidor kan visas:
Trippmätare
Trippmätaren visar den aktuella
sträckan sedan en återställning.
Trippmätaren räknar upp till
9999,9 km och börjar därefter om på
0.
För att återställa trycker du på
SET/CLR under några sekunder.
Kvarvarande körsträcka
Räckvidden beräknas med utgångs‐
punkt från det aktuella nivån i tanken
och den momentana förbrukningen. Visningen utgörs av medelvärden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.

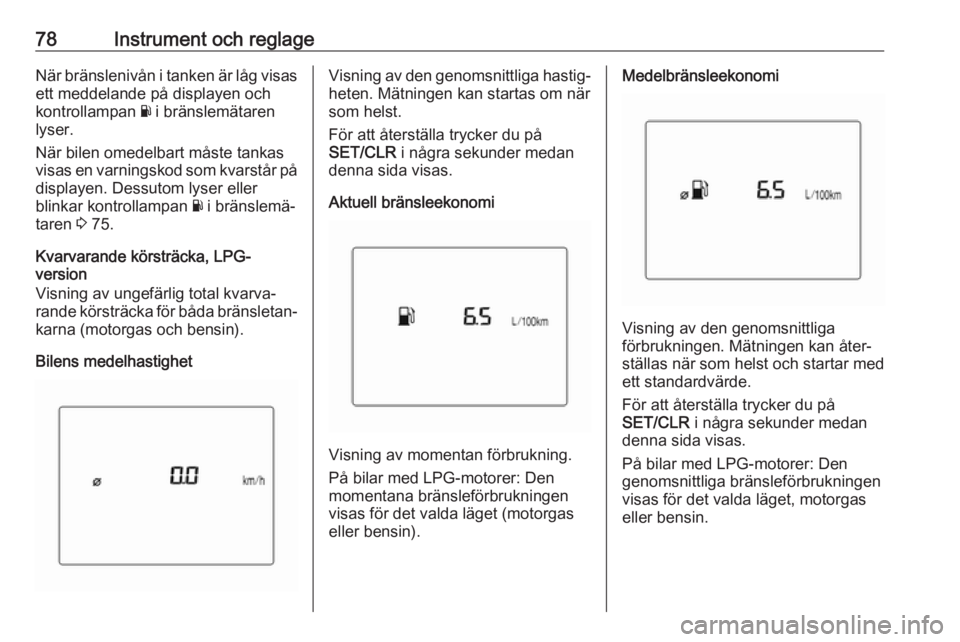

78Instrument och reglageNär bränslenivån i tanken är låg visasett meddelande på displayen och
kontrollampan Y i bränslemätaren
lyser.
När bilen omedelbart måste tankas
visas en varningskod som kvarstår på
displayen. Dessutom lyser eller
blinkar kontrollampan Y i bränslemä‐
taren 3 75.
Kvarvarande körsträcka, LPG-
version
Visning av ungefärlig total kvarva‐
rande körsträcka för båda bränsletan‐ karna (motorgas och bensin).
Bilens medelhastighetVisning av den genomsnittliga hastig‐ heten. Mätningen kan startas om när
som helst.
För att återställa trycker du på
SET/CLR i några sekunder medan
denna sida visas.
Aktuell bränsleekonomi
Visning av momentan förbrukning.
På bilar med LPG-motorer: Den
momentana bränsleförbrukningen visas för det valda läget (motorgas
eller bensin).
Medelbränsleekonomi
Visning av den genomsnittliga
förbrukningen. Mätningen kan åter‐
ställas när som helst och startar med
ett standardvärde.
För att återställa trycker du på
SET/CLR i några sekunder medan
denna sida visas.
På bilar med LPG-motorer: Den
genomsnittliga bränsleförbrukningen
visas för det valda läget, motorgas
eller bensin.
