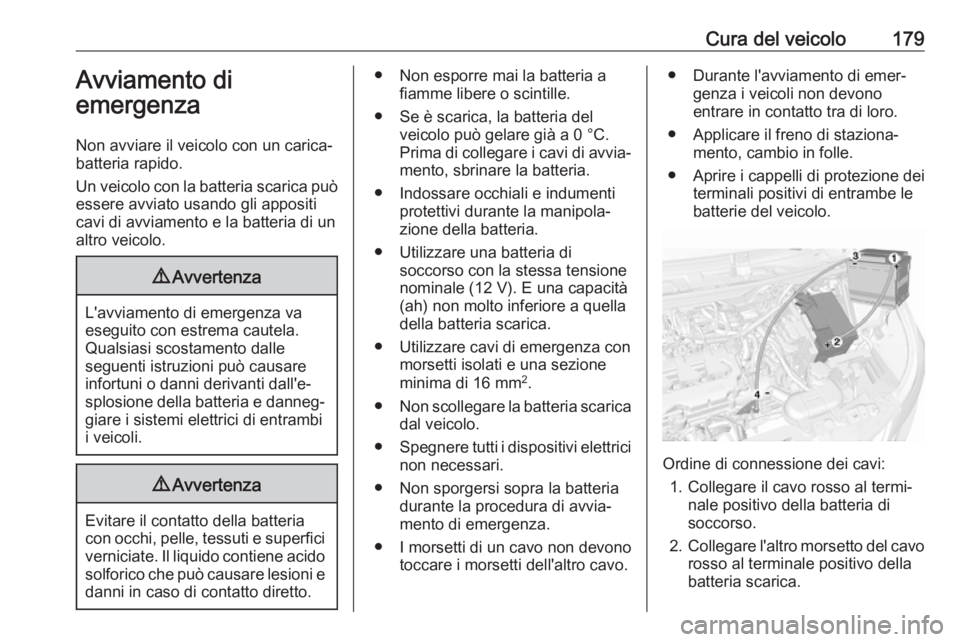

Cura del veicolo179Avviamento di
emergenza
Non avviare il veicolo con un carica‐
batteria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐ mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensionenominale (12 V). E una capacità
(ah) non molto inferiore a quella
della batteria scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
.
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria durante la procedura di avvia‐
mento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.● Durante l'avviamento di emer‐genza i veicoli non devono
entrare in contatto tra di loro.
● Applicare il freno di staziona‐ mento, cambio in folle.
● Aprire i cappelli di protezione dei terminali positivi di entrambe le
batterie del veicolo.
Ordine di connessione dei cavi:
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.

180Cura del veicolo3.Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del
veicolo, come il blocco motore o
un bullone di montaggio del
motore. Collegare il più lontano
possibile dalla batteria veicolo
scarica, comunque a non meno di 60 cm.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di 1 minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa 3 minuti lasciando i cavi
collegati.4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 163.
1. Avvolgere la punta di un caccia‐
vite a taglio con un panno per
evitare danni alla vernice. Sbloc‐
care il coperchio usando il caccia‐
vite e togliere il coperchio.

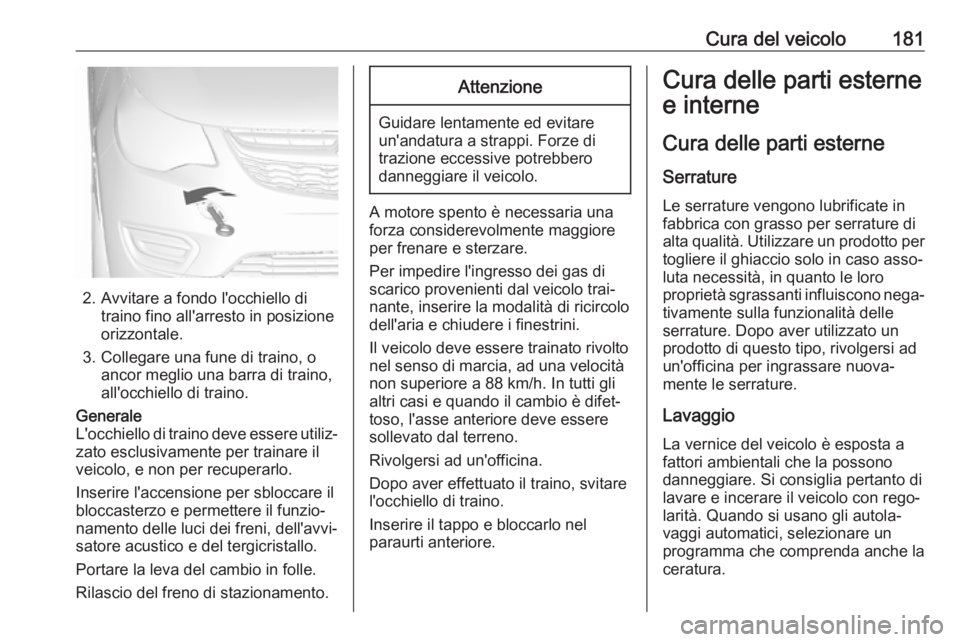

Cura del veicolo181
2. Avvitare a fondo l'occhiello ditraino fino all'arresto in posizione
orizzontale.
3. Collegare una fune di traino, o ancor meglio una barra di traino,
all'occhiello di traino.
Generale
L'occhiello di traino deve essere utiliz‐ zato esclusivamente per trainare il
veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristallo.
Portare la leva del cambio in folle.
Rilascio del freno di stazionamento.Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini.
Il veicolo deve essere trainato rivolto nel senso di marcia, ad una velocità
non superiore a 88 km/h. In tutti gli
altri casi e quando il cambio è difet‐
toso, l'asse anteriore deve essere
sollevato dal terreno.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo e bloccarlo nel
paraurti anteriore.
Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare un prodotto per
togliere il ghiaccio solo in caso asso‐
luta necessità, in quanto le loro
proprietà sgrassanti influiscono nega‐ tivamente sulla funzionalità delle
serrature. Dopo aver utilizzato un
prodotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio
La vernice del veicolo è esposta a
fattori ambientali che la possono
danneggiare. Si consiglia pertanto di
lavare e incerare il veicolo con rego‐
larità. Quando si usano gli autola‐
vaggi automatici, selezionare un
programma che comprenda anche la
ceratura.

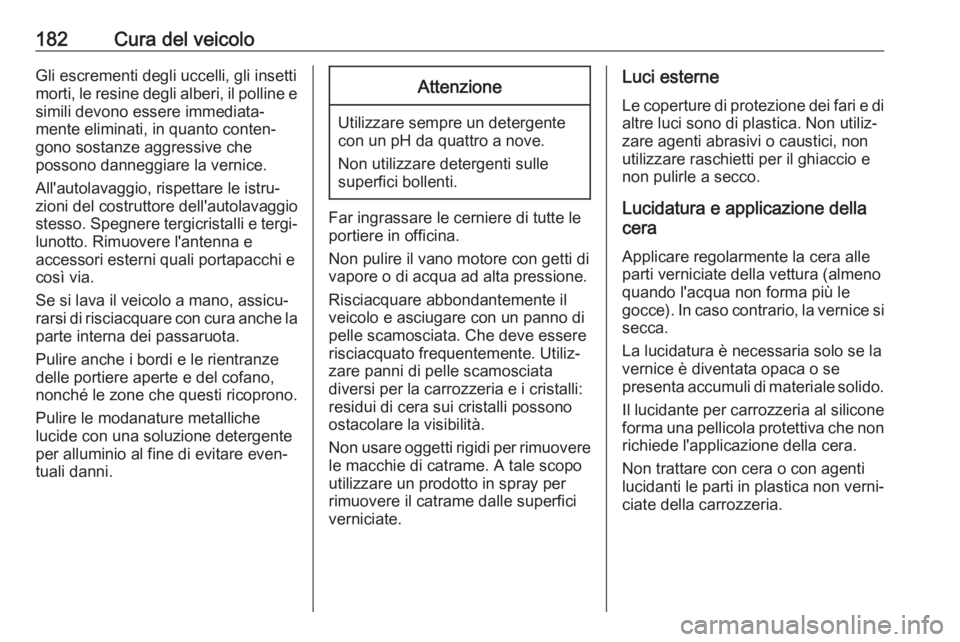

182Cura del veicoloGli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che
possono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio
stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e
accessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Pulire anche i bordi e le rientranze
delle portiere aperte e del cofano,
nonché le zone che questi ricoprono.
Pulire le modanature metalliche
lucide con una soluzione detergente
per alluminio al fine di evitare even‐
tuali danni.Attenzione
Utilizzare sempre un detergente
con un pH da quattro a nove.
Non utilizzare detergenti sulle
superfici bollenti.
Far ingrassare le cerniere di tutte le
portiere in officina.
Non pulire il vano motore con getti di vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata. Che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata
diversi per la carrozzeria e i cristalli:
residui di cera sui cristalli possono
ostacolare la visibilità.
Non usare oggetti rigidi per rimuovere le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per
rimuovere il catrame dalle superfici
verniciate.
Luci esterne
Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐ zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.
Lucidatura e applicazione della
cera
Applicare regolarmente la cera alle
parti verniciate della vettura (almeno
quando l'acqua non forma più le
gocce). In caso contrario, la vernice si
secca.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se
presenta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti
lucidanti le parti in plastica non verni‐ ciate della carrozzeria.

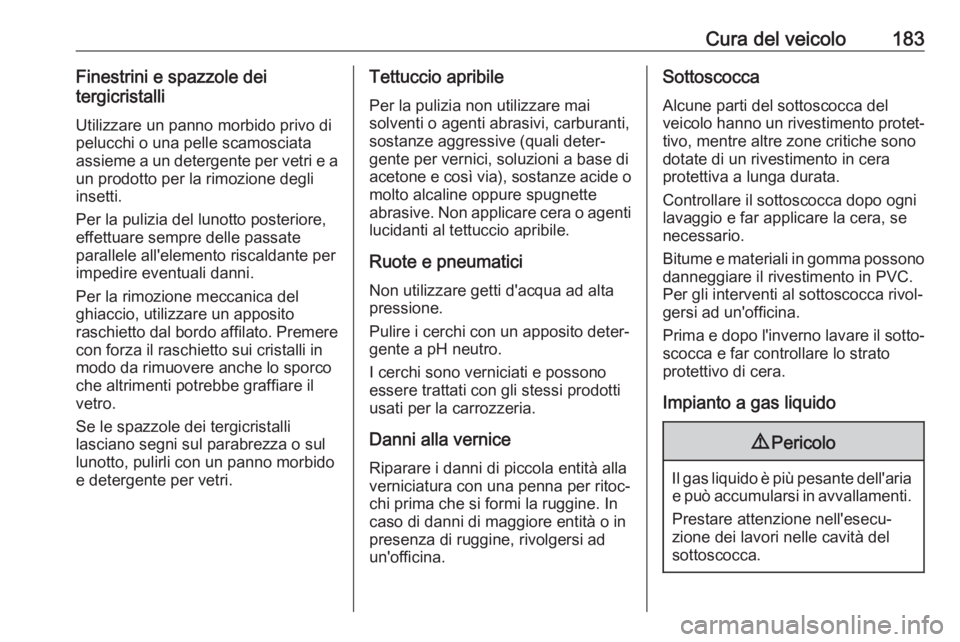

Cura del veicolo183Finestrini e spazzole deitergicristalli
Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata assieme a un detergente per vetri e a
un prodotto per la rimozione degli
insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate
parallele all'elemento riscaldante per
impedire eventuali danni.
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito
raschietto dal bordo affilato. Premere con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco
che altrimenti potrebbe graffiare il
vetro.
Se le spazzole dei tergicristalli
lasciano segni sul parabrezza o sul
lunotto, pulirli con un panno morbido
e detergente per vetri.Tettuccio apribile
Per la pulizia non utilizzare mai
solventi o agenti abrasivi, carburanti, sostanze aggressive (quali deter‐
gente per vernici, soluzioni a base di
acetone e così via), sostanze acide o molto alcaline oppure spugnette
abrasive. Non applicare cera o agenti
lucidanti al tettuccio apribile.
Ruote e pneumatici
Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.
I cerchi sono verniciati e possono
essere trattati con gli stessi prodotti
usati per la carrozzeria.
Danni alla vernice Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.Sottoscocca
Alcune parti del sottoscocca del
veicolo hanno un rivestimento protet‐
tivo, mentre altre zone critiche sono
dotate di un rivestimento in cera
protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato
protettivo di cera.
Impianto a gas liquido9 Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del
sottoscocca.

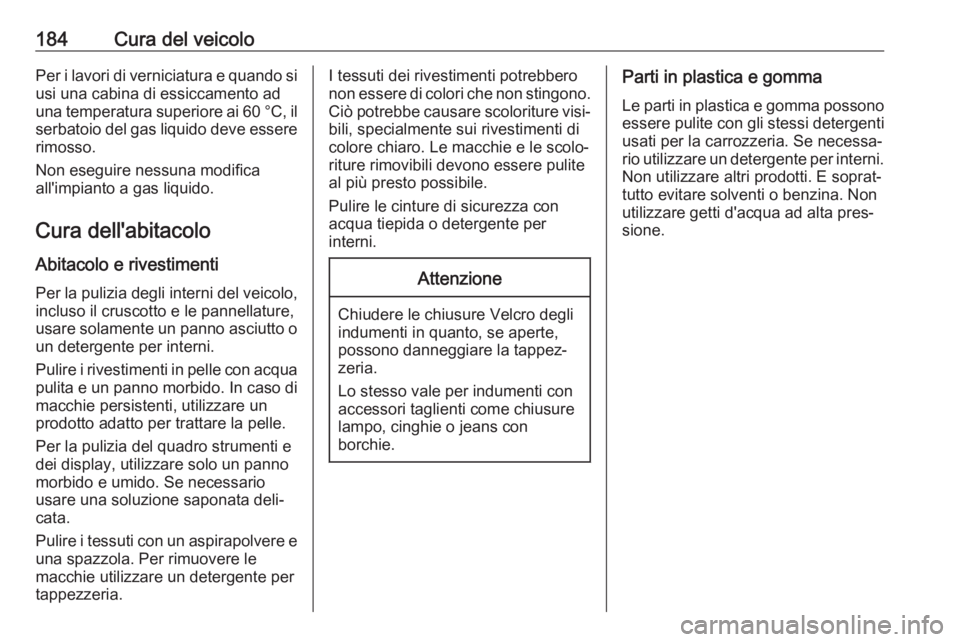

184Cura del veicoloPer i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non eseguire nessuna modifica
all'impianto a gas liquido.
Cura dell'abitacolo
Abitacolo e rivestimenti Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua
pulita e un panno morbido. In caso di macchie persistenti, utilizzare un
prodotto adatto per trattare la pelle.
Per la pulizia del quadro strumenti e
dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐
cata.
Pulire i tessuti con un aspirapolvere e una spazzola. Per rimuovere le
macchie utilizzare un detergente per
tappezzeria.I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐
bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.
Pulire le cinture di sicurezza con
acqua tiepida o detergente per
interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte,
possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con
borchie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. E soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

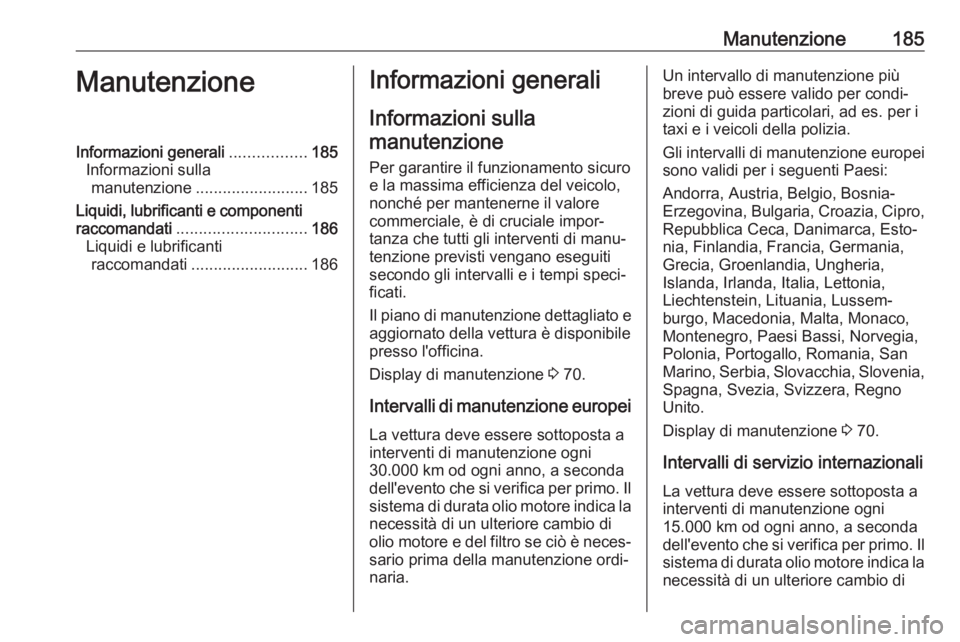

Manutenzione185ManutenzioneInformazioni generali.................185
Informazioni sulla manutenzione ......................... 185
Liquidi, lubrificanti e componenti
raccomandati ............................. 186
Liquidi e lubrificanti raccomandati .......................... 186Informazioni generali
Informazioni sulla manutenzione
Per garantire il funzionamento sicuro
e la massima efficienza del veicolo,
nonché per mantenerne il valore
commerciale, è di cruciale impor‐
tanza che tutti gli interventi di manu‐
tenzione previsti vengano eseguiti
secondo gli intervalli e i tempi speci‐
ficati.
Il piano di manutenzione dettagliato e
aggiornato della vettura è disponibile
presso l'officina.
Display di manutenzione 3 70.
Intervalli di manutenzione europei La vettura deve essere sottoposta a
interventi di manutenzione ogni
30.000 km od ogni anno, a seconda
dell'evento che si verifica per primo. Il sistema di durata olio motore indica la
necessità di un ulteriore cambio di
olio motore e del filtro se ciò è neces‐
sario prima della manutenzione ordi‐
naria.Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.
Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-
Erzegovina, Bulgaria, Croazia, Cipro, Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia,
Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 70.
Intervalli di servizio internazionali
La vettura deve essere sottoposta a
interventi di manutenzione ogni
15.000 km od ogni anno, a seconda
dell'evento che si verifica per primo. Il sistema di durata olio motore indica la
necessità di un ulteriore cambio di

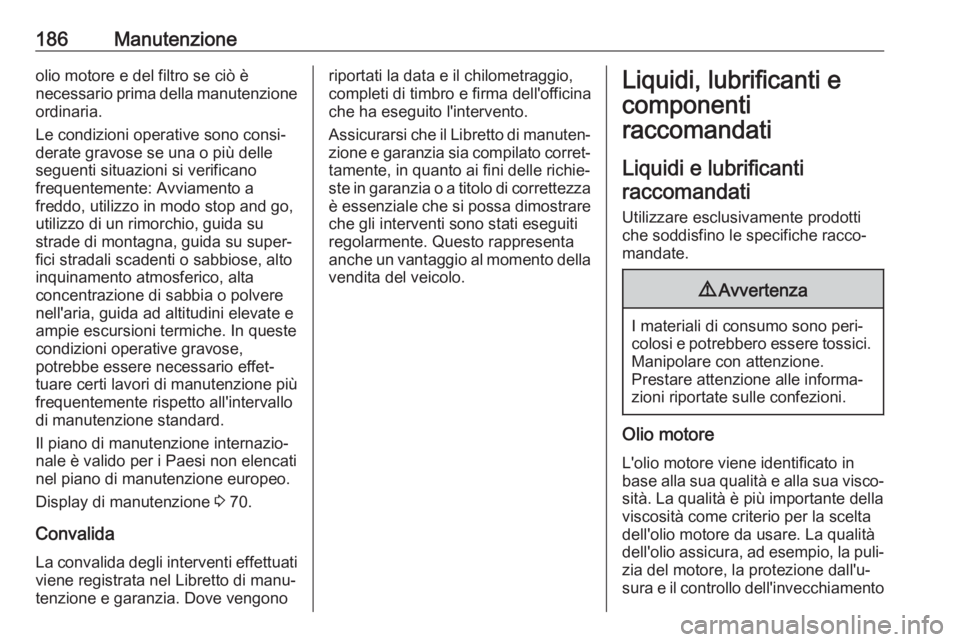

186Manutenzioneolio motore e del filtro se ciò è
necessario prima della manutenzione
ordinaria.
Le condizioni operative sono consi‐
derate gravose se una o più delle
seguenti situazioni si verificano
frequentemente: Avviamento a
freddo, utilizzo in modo stop and go,
utilizzo di un rimorchio, guida su
strade di montagna, guida su super‐
fici stradali scadenti o sabbiose, alto
inquinamento atmosferico, alta
concentrazione di sabbia o polvere
nell'aria, guida ad altitudini elevate e
ampie escursioni termiche. In queste
condizioni operative gravose,
potrebbe essere necessario effet‐
tuare certi lavori di manutenzione più
frequentemente rispetto all'intervallo
di manutenzione standard.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 70.
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengonoriportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐ tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificantiraccomandati
Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione.
Prestare attenzione alle informa‐
zioni riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐ sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio assicura, ad esempio, la puli‐
zia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento

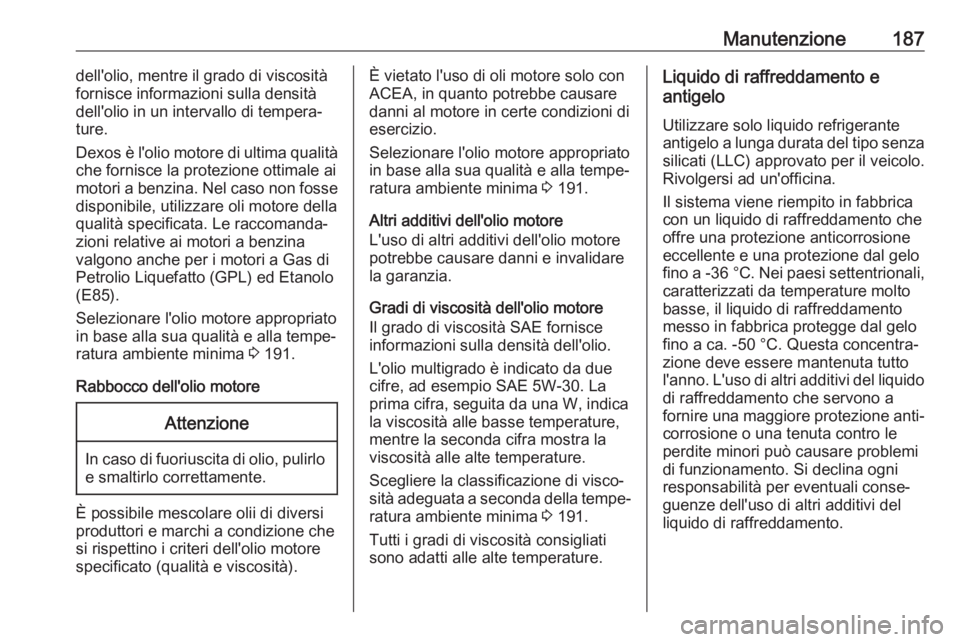

Manutenzione187dell'olio, mentre il grado di viscosità
fornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è l'olio motore di ultima qualità
che fornisce la protezione ottimale ai
motori a benzina. Nel caso non fosse disponibile, utilizzare oli motore della
qualità specificata. Le raccomanda‐
zioni relative ai motori a benzina
valgono anche per i motori a Gas di
Petrolio Liquefatto (GPL) ed Etanolo
(E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 191.
Rabbocco dell'olio motoreAttenzione
In caso di fuoriuscita di olio, pulirlo e smaltirlo correttamente.
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È vietato l'uso di oli motore solo con
ACEA, in quanto potrebbe causare
danni al motore in certe condizioni di
esercizio.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 191.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce
informazioni sulla densità dell'olio.
L'olio multigrado è indicato da due
cifre, ad esempio SAE 5W-30. La
prima cifra, seguita da una W, indica la viscosità alle basse temperature,
mentre la seconda cifra mostra la
viscosità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tempe‐
ratura ambiente minima 3 191.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante
antigelo a lunga durata del tipo senza silicati (LLC) approvato per il veicolo.Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -36 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -50 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a
fornire una maggiore protezione anti‐
corrosione o una tenuta contro le
perdite minori può causare problemi
di funzionamento. Si declina ogni
responsabilità per eventuali conse‐
guenze dell'uso di altri additivi del
liquido di raffreddamento.

188ManutenzioneLiquido di lavaggioUsare solo liquido di lavaggio appro‐
vato per il veicolo per non danneg‐
giare le spazzole del tergicristallo, la
vernice del veicolo o componenti in
plastica e gomma. Rivolgersi ad
un'officina.
Liquido dei freni e della frizione
Con il tempo, il liquido dei freni
assorbe umidità, e questo riduce l'ef‐
ficacia dei freni. Il liquido dei freni
dovrà pertanto essere sostituito all'in‐ tervallo specificato.
