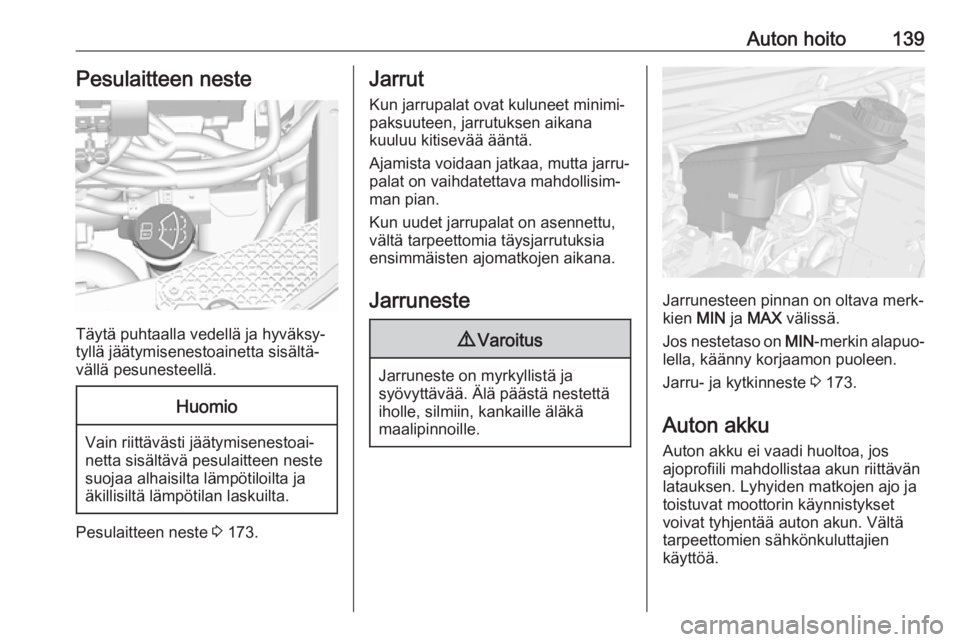

Auton hoito139Pesulaitteen neste
Täytä puhtaalla vedellä ja hyväksy‐
tyllä jäätymisenestoainetta sisältä‐
vällä pesunesteellä.
Huomio
Vain riittävästi jäätymisenestoai‐
netta sisältävä pesulaitteen neste
suojaa alhaisilta lämpötiloilta ja
äkillisiltä lämpötilan laskuilta.
Pesulaitteen neste 3 173.
Jarrut
Kun jarrupalat ovat kuluneet minimi‐
paksuuteen, jarrutuksen aikana
kuuluu kitisevää ääntä.
Ajamista voidaan jatkaa, mutta jarru‐
palat on vaihdatettava mahdollisim‐
man pian.
Kun uudet jarrupalat on asennettu,
vältä tarpeettomia täysjarrutuksia
ensimmäisten ajomatkojen aikana.
Jarruneste9 Varoitus
Jarruneste on myrkyllistä ja
syövyttävää. Älä päästä nestettä
iholle, silmiin, kankaille äläkä
maalipinnoille.
Jarrunesteen pinnan on oltava merk‐ kien MIN ja MAX välissä.
Jos nestetaso on MIN-merkin alapuo‐
lella, käänny korjaamon puoleen.
Jarru- ja kytkinneste 3 173.
Auton akku
Auton akku ei vaadi huoltoa, jos
ajoprofiili mahdollistaa akun riittävän
latauksen. Lyhyiden matkojen ajo ja
toistuvat moottorin käynnistykset
voivat tyhjentää auton akun. Vältä
tarpeettomien sähkönkuluttajien
käyttöä.

140Auton hoito

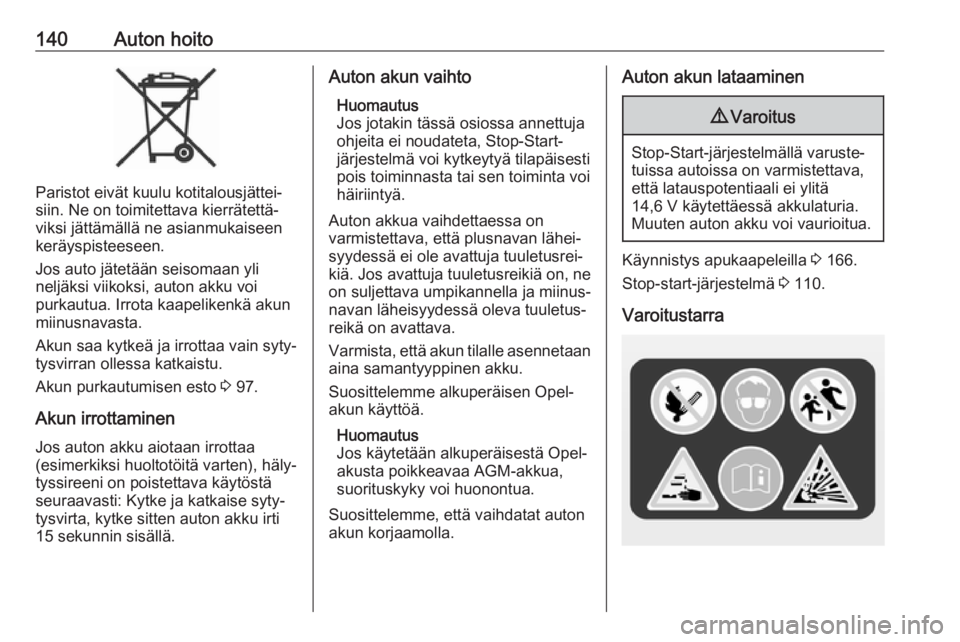

Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Jos auto jätetään seisomaan yli
neljäksi viikoksi, auton akku voi
purkautua. Irrota kaapelikenkä akun
miinusnavasta.
Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Akun purkautumisen esto 3 97.
Akun irrottaminen
Jos auton akku aiotaan irrottaa
(esimerkiksi huoltotöitä varten), häly‐
tyssireeni on poistettava käytöstä
seuraavasti: Kytke ja katkaise syty‐
tysvirta, kytke sitten auton akku irti
15 sekunnin sisällä.
Auton akun vaihto
Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.
Varmista, että akun tilalle asennetaan aina samantyyppinen akku.
Suosittelemme alkuperäisen Opel-
akun käyttöä.
Huomautus
Jos käytetään alkuperäisestä Opel-
akusta poikkeavaa AGM-akkua,
suorituskyky voi huonontua.
Suosittelemme, että vaihdatat auton
akun korjaamolla.Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ylitä
14,6 V käytettäessä akkulaturia.
Muuten auton akku voi vaurioitua.
Käynnistys apukaapeleilla 3 166.
Stop-start-järjestelmä 3 110.
Varoitustarra

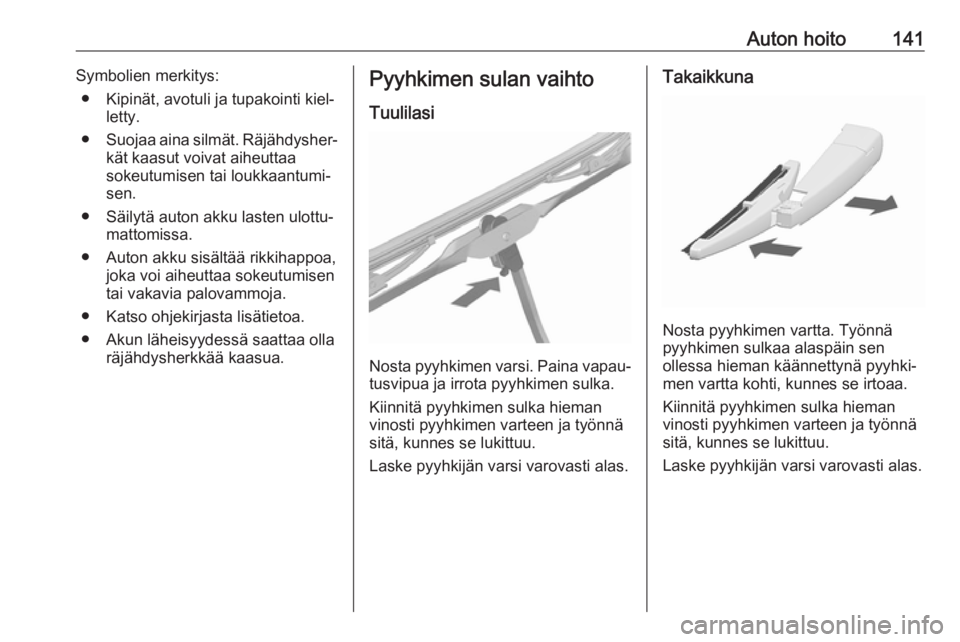

Auton hoito141Symbolien merkitys:● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Akun läheisyydessä saattaa olla räjähdysherkkää kaasua.Pyyhkimen sulan vaihto
Tuulilasi
Nosta pyyhkimen varsi. Paina vapau‐ tusvipua ja irrota pyyhkimen sulka.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takaikkuna
Nosta pyyhkimen vartta. Työnnä
pyyhkimen sulkaa alaspäin sen
ollessa hieman käännettynä pyyhki‐
men vartta kohti, kunnes se irtoaa.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

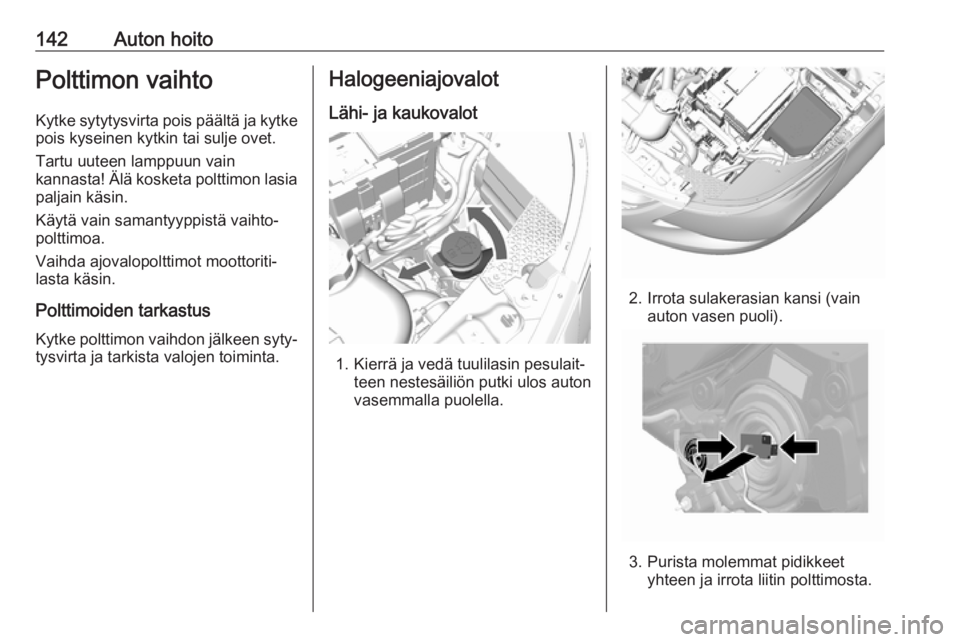

142Auton hoitoPolttimon vaihtoKytke sytytysvirta pois päältä ja kytke
pois kyseinen kytkin tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta! Älä kosketa polttimon lasia paljain käsin.
Käytä vain samantyyppistä vaihto‐ polttimoa.
Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
Lähi- ja kaukovalot
1. Kierrä ja vedä tuulilasin pesulait‐ teen nestesäiliön putki ulos auton
vasemmalla puolella.
2. Irrota sulakerasian kansi (vain auton vasen puoli).
3. Purista molemmat pidikkeetyhteen ja irrota liitin polttimosta.

Auton hoito143

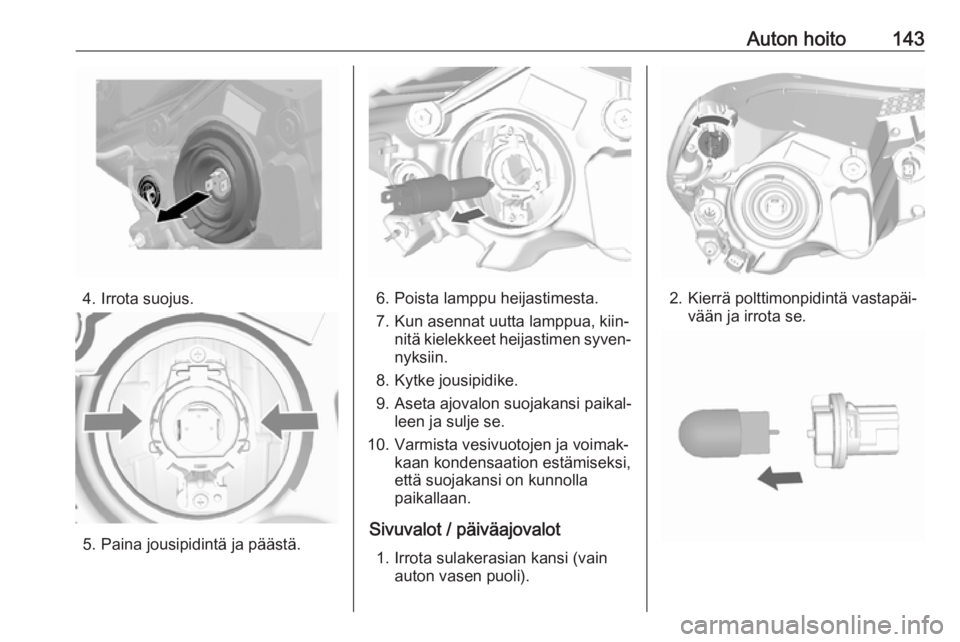

4. Irrota suojus.
5. Paina jousipidintä ja päästä.
6. Poista lamppu heijastimesta.
7. Kun asennat uutta lamppua, kiin‐ nitä kielekkeet heijastimen syven‐nyksiin.
8. Kytke jousipidike.
9. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
10. Varmista vesivuotojen ja voimak‐ kaan kondensaation estämiseksi,että suojakansi on kunnolla
paikallaan.
Sivuvalot / päiväajovalot 1. Irrota sulakerasian kansi (vain auton vasen puoli).2. Kierrä polttimonpidintä vastapäi‐vään ja irrota se.

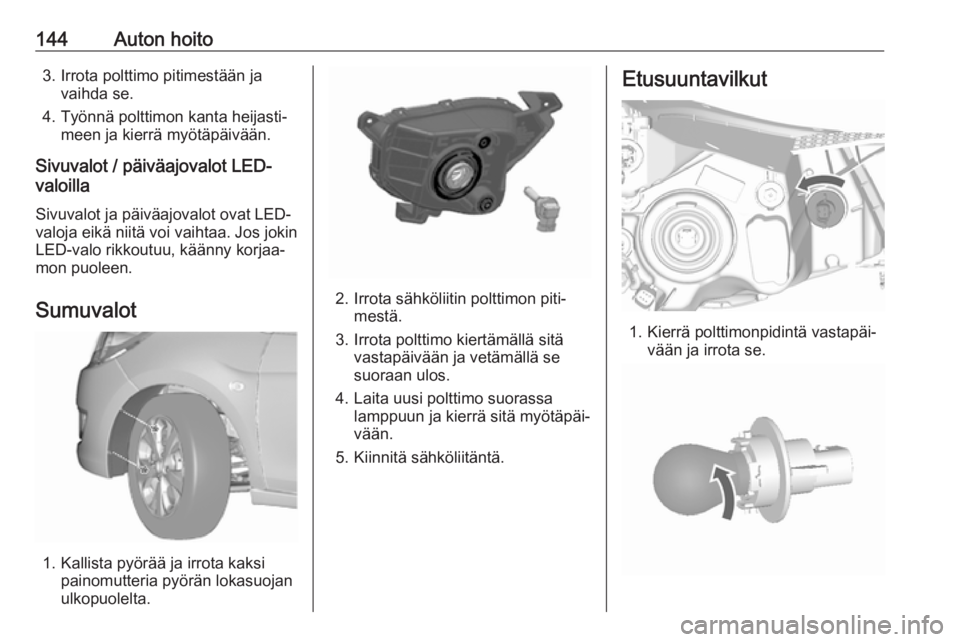

144Auton hoito3. Irrota polttimo pitimestään javaihda se.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Sivuvalot / päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-
valoja eikä niitä voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Sumuvalot
1. Kallista pyörää ja irrota kaksi painomutteria pyörän lokasuojan
ulkopuolelta.
2. Irrota sähköliitin polttimon piti‐ mestä.
3. Irrota polttimo kiertämällä sitä vastapäivään ja vetämällä se
suoraan ulos.
4. Laita uusi polttimo suorassa lamppuun ja kierrä sitä myötäpäi‐
vään.
5. Kiinnitä sähköliitäntä.
Etusuuntavilkut
1. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.

Auton hoito1452. Kierrä polttimoa vastapäivään jairrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään.
TakavalotTakavalo, jarruvalo, suuntavilkku,
peruutusvalo ja takasumuvalo
1. Irrota molemmat ruuvit.
2. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää
paikalleen.
3. takavalon/jarruvalon lamppu 1
suuntavilkku 2
takavalo 3
peruutusvalo (matkustajan
puolella) / takasumuvalo (kuljetta‐ jan puolella) 4.4. Kierrä polttimon pidintä vastapäi‐
vään.

146Auton hoito5. Irrota lampun pidin. Paina lamp‐pua hieman sisään kantaan,kierrä vastapäivään, vedä ulos ja
vaihda uuteen.
6. Työnnä polttimon pidin takava‐ loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna taka‐
valokokonaisuus koriin ja kiristä
ruuvit. Sulje ja lukitse suojukset.
7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Sivusuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:1. Työnnä lamppua eteenpäin ja ota
se pois etulokasuojasta takapää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna taka‐
pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.

Auton hoito147Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota polttimo pitimestään ja vaihda se.
4. Työnnä polttimon pidin polttimon koteloon ja käännä myötäpäi‐
vään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Sisävalot
Sisävalo, lukuvalot 1. Kampea se irti tasakärkisellä ruuvitaltta valokytkimen vastak‐
kaiselta puolelta. (Varo naarmut‐
tamasta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.

148Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● Moottoritilassa vasemmalla edessä.
● Kuljettajan puolella kojelaudan suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.Autossa on erilaisia sulakkeita. Jotkin
auton sulakkeet voivat poiketa
kuvissa esitetyistä.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
