Ajaminen ja käyttö119Ohjeita häiriötilanteen varalta9Varoitus
Jos ABS-järjestelmään tulee
toimintahäiriö, pyörät saattavat
lukkiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut
eivät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää
ohjattavissa, ja se voi joutua
luisuun.
Korjauta häiriön syy korjaamolla.

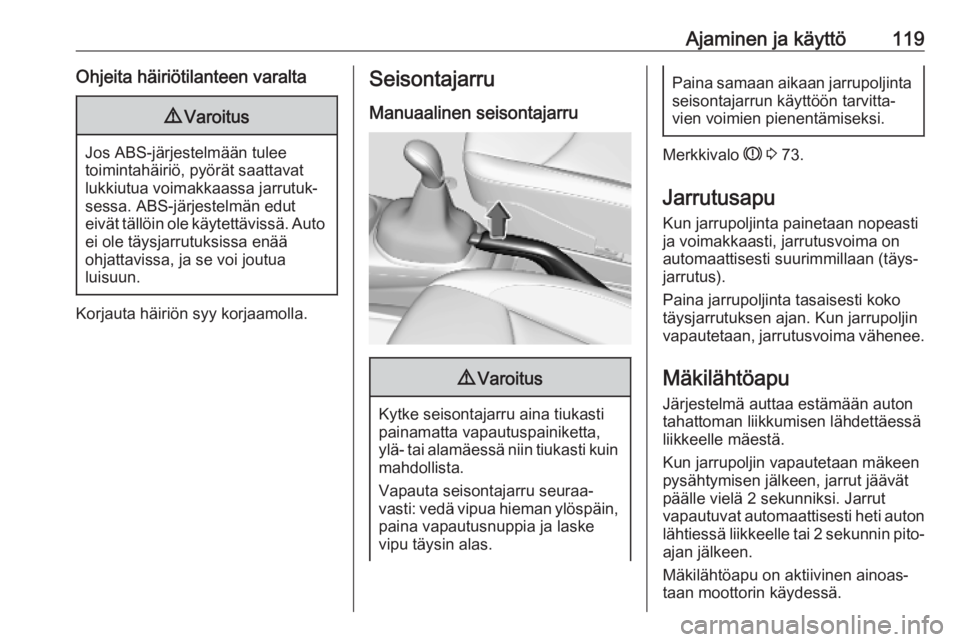

Seisontajarru
Manuaalinen seisontajarru9 Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 73.
Jarrutusapu
Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on
automaattisesti suurimmillaan (täys‐
jarrutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä 2 sekunniksi. Jarrut vapautuvat automaattisesti heti auton lähtiessä liikkeelle tai 2 sekunnin pito‐ajan jälkeen.
Mäkilähtöapu on aktiivinen ainoas‐
taan moottorin käydessä.

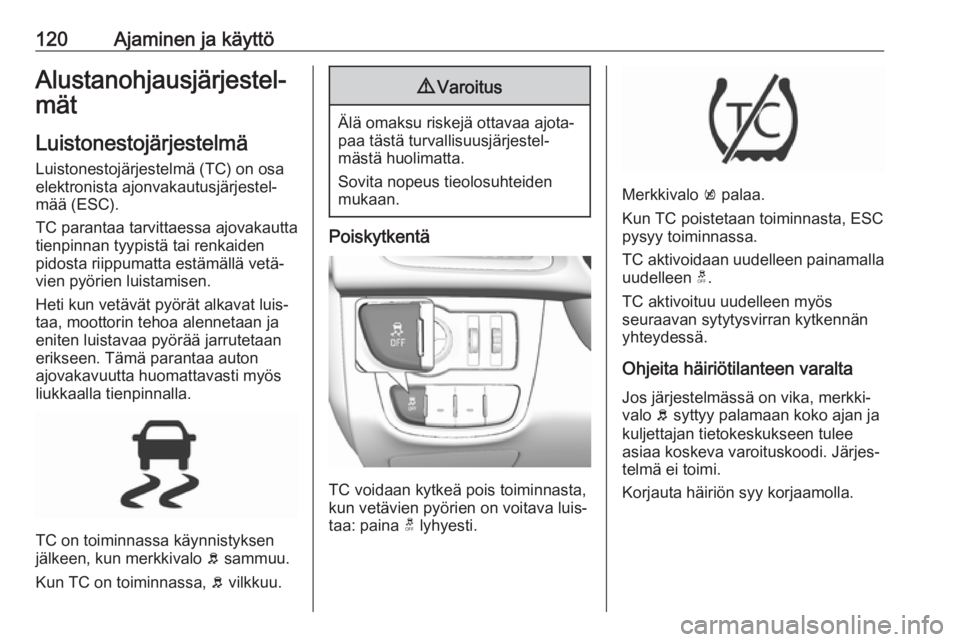

120Ajaminen ja käyttöAlustanohjausjärjestel‐mät
Luistonestojärjestelmä
Luistonestojärjestelmä (TC) on osa
elektronista ajonvakautusjärjestel‐
mää (ESC).
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden
pidosta riippumatta estämällä vetä‐
vien pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton
ajovakavuutta huomattavasti myös
liukkaalla tienpinnalla.
TC on toiminnassa käynnistyksen
jälkeen, kun merkkivalo b sammuu.
Kun TC on toiminnassa, b vilkkuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetävien pyörien on voitava luis‐
taa: paina t lyhyesti.
Merkkivalo k palaa.
Kun TC poistetaan toiminnasta, ESC
pysyy toiminnassa.
TC aktivoidaan uudelleen painamalla
uudelleen t.
TC aktivoituu uudelleen myös
seuraavan sytytysvirran kytkennän
yhteydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b syttyy palamaan koko ajan ja
kuljettajan tietokeskukseen tulee
asiaa koskeva varoituskoodi. Järjes‐
telmä ei toimi.
Korjauta häiriön syy korjaamolla.

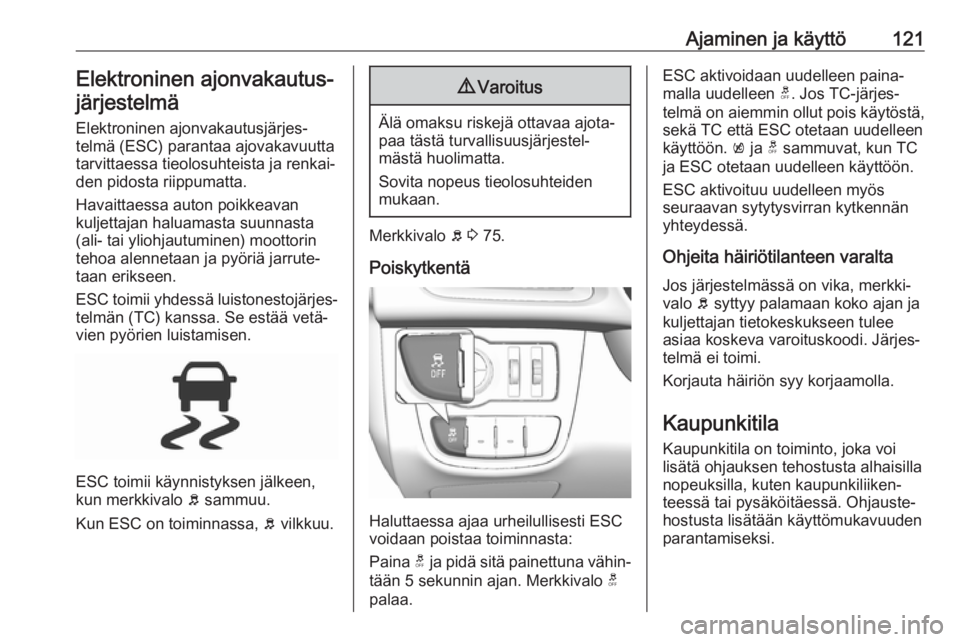

Ajaminen ja käyttö121Elektroninen ajonvakautus‐järjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta.
Havaittaessa auton poikkeavan
kuljettajan haluamasta suunnasta
(ali- tai yliohjautuminen) moottorin
tehoa alennetaan ja pyöriä jarrute‐ taan erikseen.
ESC toimii yhdessä luistonestojärjes‐
telmän (TC) kanssa. Se estää vetä‐
vien pyörien luistamisen.
ESC toimii käynnistyksen jälkeen,
kun merkkivalo b sammuu.
Kun ESC on toiminnassa, b vilkkuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 75.
Poiskytkentä
Haluttaessa ajaa urheilullisesti ESC
voidaan poistaa toiminnasta:
Paina t ja pidä sitä painettuna vähin‐
tään 5 sekunnin ajan. Merkkivalo t
palaa.
ESC aktivoidaan uudelleen paina‐
malla uudelleen t. Jos TC-järjes‐
telmä on aiemmin ollut pois käytöstä,
sekä TC että ESC otetaan uudelleen
käyttöön. k ja t sammuvat, kun TC
ja ESC otetaan uudelleen käyttöön.
ESC aktivoituu uudelleen myös
seuraavan sytytysvirran kytkennän
yhteydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b syttyy palamaan koko ajan ja
kuljettajan tietokeskukseen tulee
asiaa koskeva varoituskoodi. Järjes‐
telmä ei toimi.
Korjauta häiriön syy korjaamolla.
Kaupunkitila Kaupunkitila on toiminto, joka voi
lisätä ohjauksen tehostusta alhaisilla
nopeuksilla, kuten kaupunkiliiken‐
teessä tai pysäköitäessä. Ohjauste‐
hostusta lisätään käyttömukavuuden
parantamiseksi.

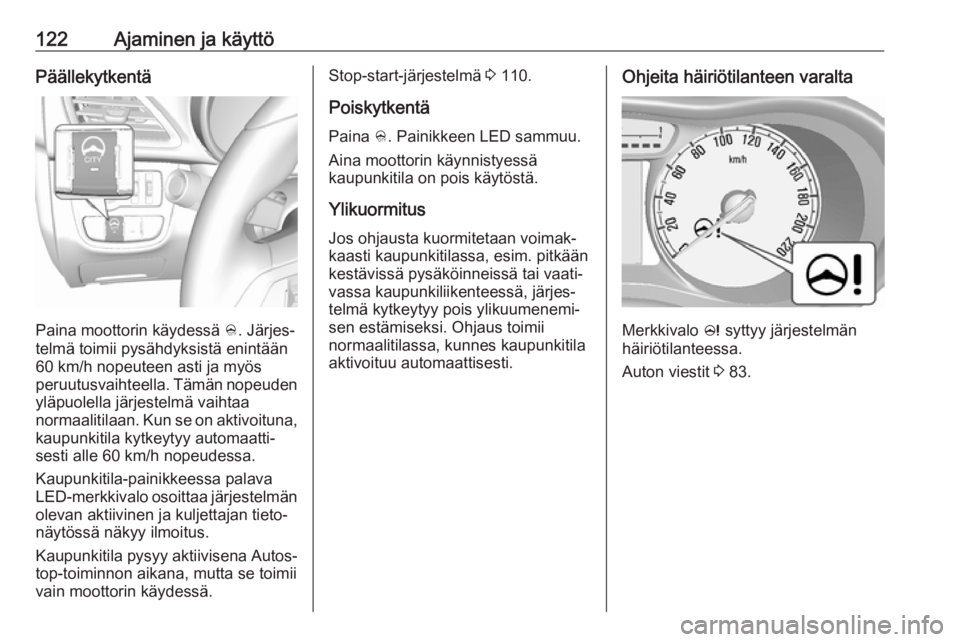

122Ajaminen ja käyttöPäällekytkentä
Paina moottorin käydessä B. Järjes‐
telmä toimii pysähdyksistä enintään
60 km/h nopeuteen asti ja myös
peruutusvaihteella. Tämän nopeuden yläpuolella järjestelmä vaihtaa
normaalitilaan. Kun se on aktivoituna,
kaupunkitila kytkeytyy automaatti‐
sesti alle 60 km/h nopeudessa.
Kaupunkitila-painikkeessa palava
LED-merkkivalo osoittaa järjestelmän
olevan aktiivinen ja kuljettajan tieto‐
näytössä näkyy ilmoitus.
Kaupunkitila pysyy aktiivisena Autos‐
top-toiminnon aikana, mutta se toimii
vain moottorin käydessä.
Stop-start-järjestelmä 3 110.
Poiskytkentä
Paina B. Painikkeen LED sammuu.
Aina moottorin käynnistyessä
kaupunkitila on pois käytöstä.
Ylikuormitus
Jos ohjausta kuormitetaan voimak‐
kaasti kaupunkitilassa, esim. pitkään kestävissä pysäköinneissä tai vaati‐
vassa kaupunkiliikenteessä, järjes‐
telmä kytkeytyy pois ylikuumenemi‐
sen estämiseksi. Ohjaus toimii
normaalitilassa, kunnes kaupunkitila
aktivoituu automaattisesti.Ohjeita häiriötilanteen varalta
Merkkivalo c syttyy järjestelmän
häiriötilanteessa.
Auton viestit 3 83.

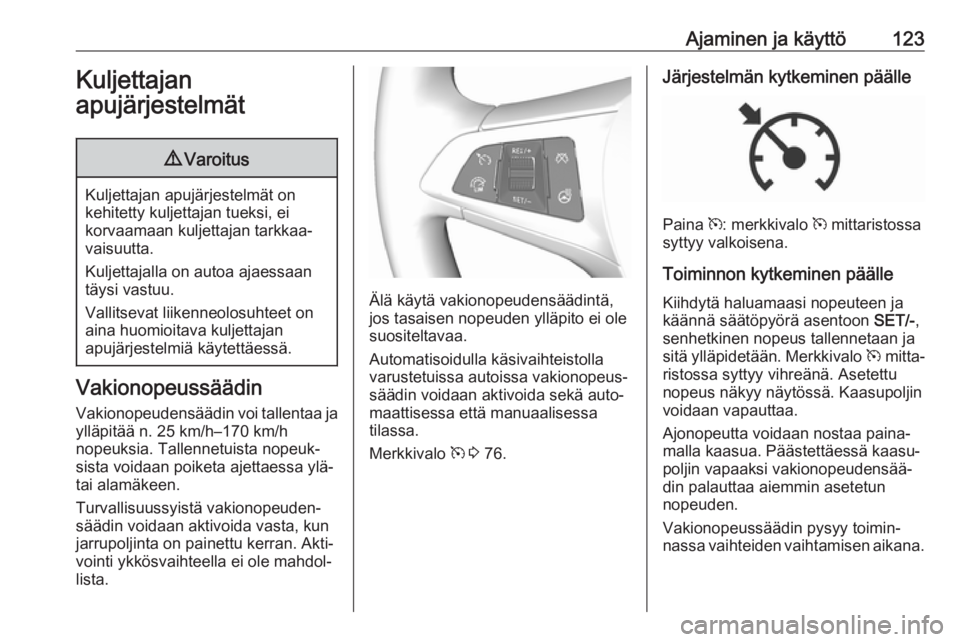

Ajaminen ja käyttö123Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on
kehitetty kuljettajan tueksi, ei
korvaamaan kuljettajan tarkkaa‐ vaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan
apujärjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja ylläpitää n. 25 km/h–170 km/h
nopeuksia. Tallennetuista nopeuk‐
sista voidaan poiketa ajettaessa ylä-
tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole suositeltavaa.
Automatisoidulla käsivaihteistolla
varustetuissa autoissa vakionopeus‐
säädin voidaan aktivoida sekä auto‐
maattisessa että manuaalisessa
tilassa.
Merkkivalo m 3 76.
Järjestelmän kytkeminen päälle
Paina m: merkkivalo m mittaristossa
syttyy valkoisena.
Toiminnon kytkeminen päälle
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Asetettu
nopeus näkyy näytössä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun
nopeuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.

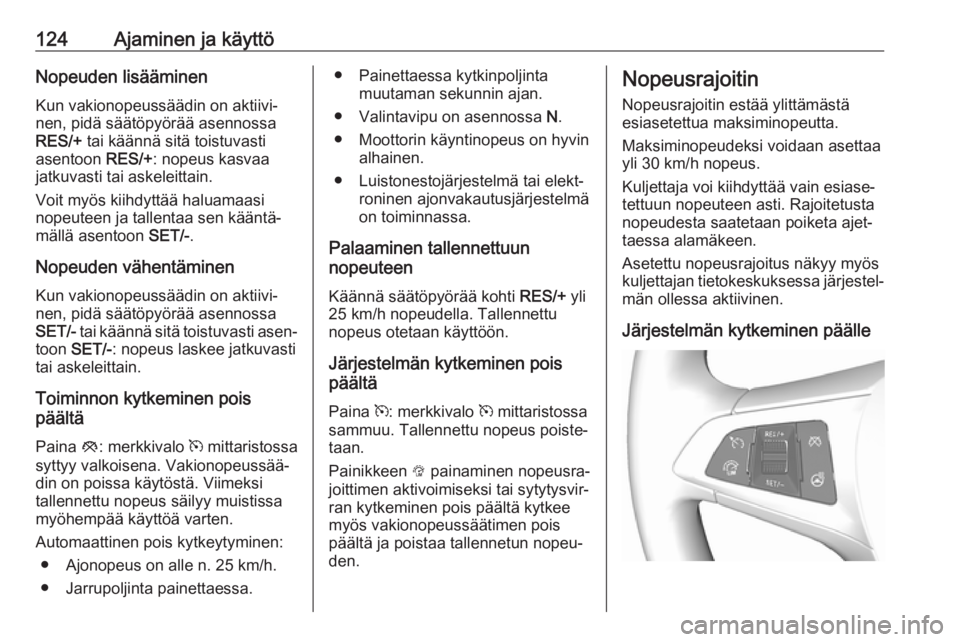

124Ajaminen ja käyttöNopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa
jatkuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi
nopeuteen ja tallentaa sen kääntä‐
mällä asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Toiminnon kytkeminen pois
päältä
Paina y: merkkivalo m mittaristossa
syttyy valkoisena. Vakionopeussää‐
din on poissa käytöstä. Viimeksi
tallennettu nopeus säilyy muistissa
myöhempää käyttöä varten.
Automaattinen pois kytkeytyminen: ● Ajonopeus on alle n. 25 km/h.
● Jarrupoljinta painettaessa.● Painettaessa kytkinpoljinta muutaman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
25 km/h nopeudella. Tallennettu
nopeus otetaan käyttöön.
Järjestelmän kytkeminen pois
päältä
Paina m: merkkivalo m mittaristossa
sammuu. Tallennettu nopeus poiste‐ taan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.Nopeusrajoitin
Nopeusrajoitin estää ylittämästä
esiasetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 30 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös kuljettajan tietokeskuksessa järjestel‐ män ollessa aktiivinen.
Järjestelmän kytkeminen päälle

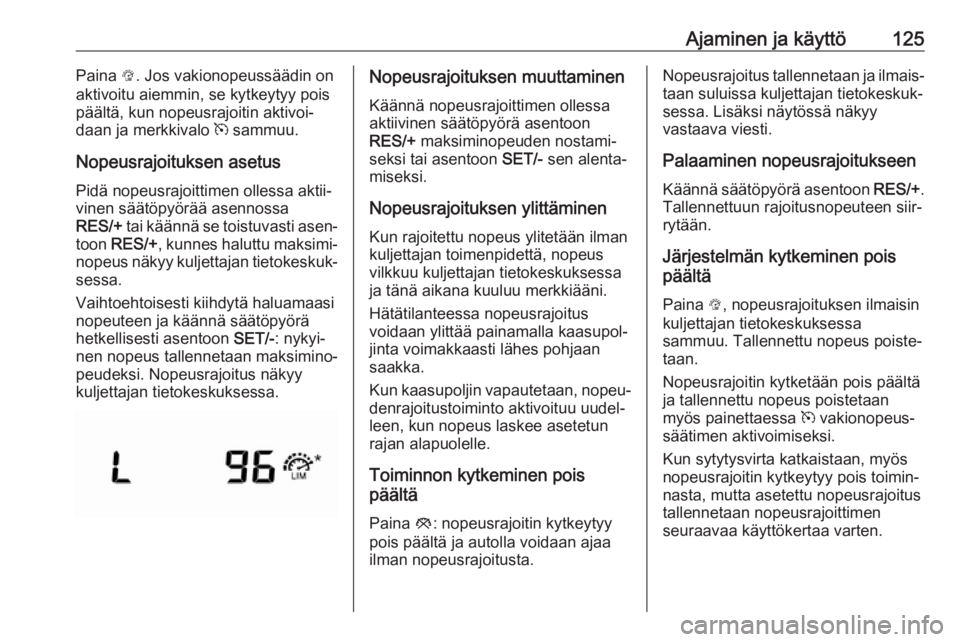

Ajaminen ja käyttö125Paina L. Jos vakionopeussäädin on
aktivoitu aiemmin, se kytkeytyy pois päältä, kun nopeusrajoitin aktivoi‐
daan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä
hetkellisesti asentoon SET/-: nykyi‐
nen nopeus tallennetaan maksimino‐
peudeksi. Nopeusrajoitus näkyy
kuljettajan tietokeskuksessa.Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus
voidaan ylittää painamalla kaasupol‐
jinta voimakkaasti lähes pohjaan
saakka.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐leen, kun nopeus laskee asetetun
rajan alapuolelle.
Toiminnon kytkeminen pois
päältä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa
ilman nopeusrajoitusta.Nopeusrajoitus tallennetaan ja ilmais‐
taan suluissa kuljettajan tietokeskuk‐
sessa. Lisäksi näytössä näkyy
vastaava viesti.
Palaaminen nopeusrajoitukseen
Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Järjestelmän kytkeminen pois
päältä
Paina L, nopeusrajoituksen ilmaisin
kuljettajan tietokeskuksessa
sammuu. Tallennettu nopeus poiste‐
taan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen aktivoimiseksi.
Kun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen
seuraavaa käyttökertaa varten.

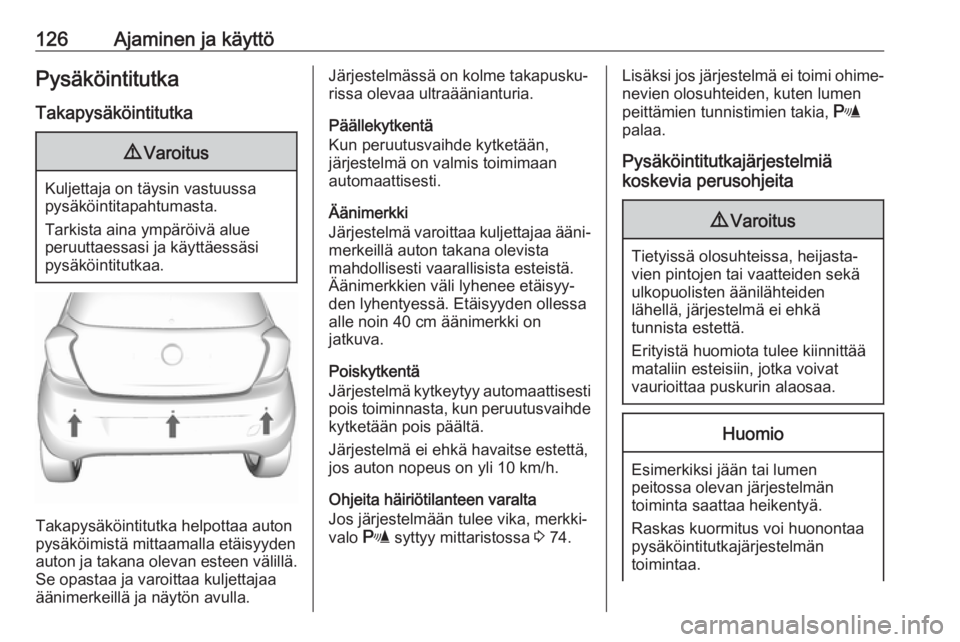

126Ajaminen ja käyttöPysäköintitutka
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi ja käyttäessäsi
pysäköintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa äänimerkeillä ja näytön avulla.
Järjestelmässä on kolme takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Kun peruutusvaihde kytketään,
järjestelmä on valmis toimimaan
automaattisesti.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton takana olevista
mahdollisesti vaarallisista esteistä.
Äänimerkkien väli lyhenee etäisyy‐
den lyhentyessä. Etäisyyden ollessa
alle noin 40 cm äänimerkki on
jatkuva.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Järjestelmä ei ehkä havaitse estettä,
jos auton nopeus on yli 10 km/h.
Ohjeita häiriötilanteen varalta
Jos järjestelmään tulee vika, merkki‐
valo r syttyy mittaristossa 3 74.Lisäksi jos järjestelmä ei toimi ohime‐
nevien olosuhteiden, kuten lumen
peittämien tunnistimien takia, r
palaa.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.

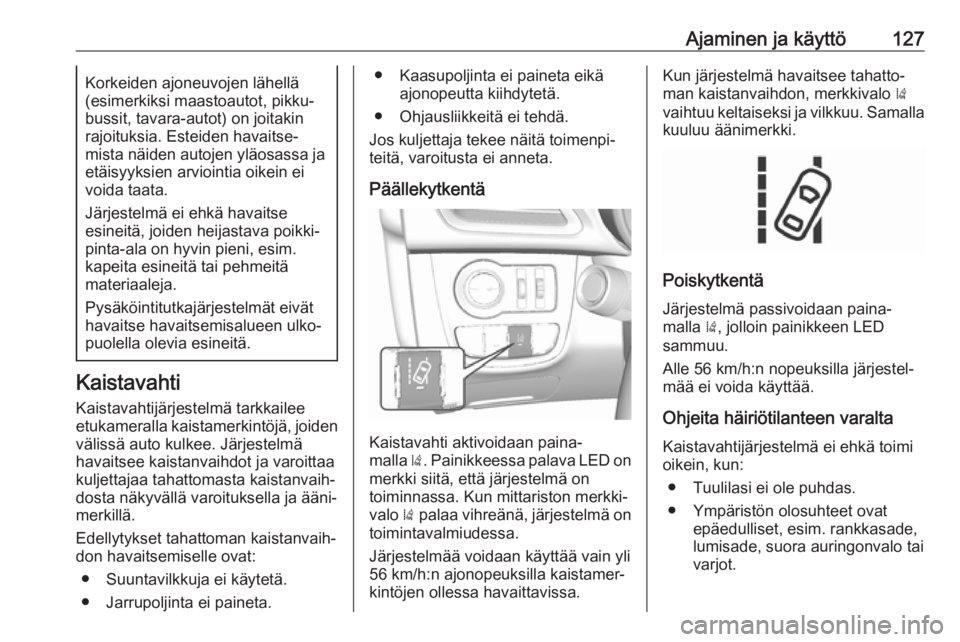

Ajaminen ja käyttö127Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja
etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee
etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä
havaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
● Suuntavilkkuja ei käytetä.
● Jarrupoljinta ei paineta.
● Kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä.
● Ohjausliikkeitä ei tehdä.
Jos kuljettaja tekee näitä toimenpi‐
teitä, varoitusta ei anneta.
Päällekytkentä
Kaistavahti aktivoidaan paina‐
malla ). Painikkeessa palava LED on
merkki siitä, että järjestelmä on
toiminnassa. Kun mittariston merkki‐
valo ) palaa vihreänä, järjestelmä on
toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
Poiskytkentä
Järjestelmä passivoidaan paina‐
malla ), jolloin painikkeen LED
sammuu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta
Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
● Tuulilasi ei ole puhdas.
● Ympäristön olosuhteet ovat epäedulliset, esim. rankkasade,
lumisade, suora auringonvalo tai
varjot.

128Ajaminen ja käyttöJärjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.Polttoaine
Bensiinimoottorien
polttoaine
Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai vastaavat vaatimukset.
Moottorissa voi käyttää enintään
10 % etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐ ainetta. Alempi oktaaniluku voi
aiheuttaa moottorin tehon alentami‐ sen ja se voi lisätä polttoaineenkulu‐
tusta jonkin verran.
Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.Huomio
Jos käytetään muuta kuin EN 228
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla karstoittuminen tai moottori‐
vaurio.
Huomio
Oktaaniluvultaan alinta mahdol‐
lista oktaanilukua alhaisemman
polttoaineen käyttäminen voi
aiheuttaa hallitsemattoman pala‐ misen ja moottorin vahingoittumi‐
sen.
Moottorikohtaiset oktaanilukuvaati‐
mukset ovat moottorin tietojen yleis‐
kuvauksessa 3 179. Maakohtainen
tarra polttoaineen täyttöaukon
läpässä voi ohittaa vaatimuksen.
