OPEL KARL 2018.5 Ohjekirja (in Finnish)

Ajaminen ja käyttö1090:sytytysvirta katkaistuna: Jotkin
toiminnot jäävät käyttöön,
kunnes virta-avain poistetaan tai
kuljettajan ovi avataan, olettaen
että sytytysvirta oli aiemmin
päällä1:lisävarustevirtatila: Ohjauslukko
vapautetaan, jotkin sähköiset
toiminnot ovat käytettävissä,
sytytysvirta ei ole päällä2:sytytysvirtatila: Sytytysvirta on
kytketty. Merkkivalot syttyvät ja
suurin osa sähköisistä toimin‐
noista on käytettävissä3:moottorin käynnistys: Vapauta
avain, kun käynnistys alkaaOhjauslukko
Poista avain virtalukosta ja käännä
ohjauspyörää, kunnes lukko kytkey‐
tyy.
Viivästetty virran katkaisu
Seuraavia elektronisia järjestelmiä
voidaan käyttää, kunnes kuljettajan
ovi avataan, tai enintään
10 minuuttia sytytysvirran katkaisun
jälkeen:
● sähkötoimiset ikkunat
● virtapistorasiat
● sähkötoiminen kattoluukku
Infotainment-järjestelmä saa virtaa
vielä 30 minuuttia tai kunnes avain poistetaan virtalukosta, riippumatta
siitä, avataanko mitään ovea.Moottorin käynnistäminen
Käännä avain asentoon 1 vapaut‐
taaksesi ohjauslukon.
Käsivaihteisto: käytä kytkin- ja jarru‐
polkimia.
Automatisoitu käsivaihteisto: käytä
jarrupoljinta.
Älä paina kaasupoljinta.
Käännä avain hetkeksi asentoon 3 ja
vapauta se: automaattinen toimen‐
pide käyttää käynnistintä lyhyellä
viiveellä, kunnes moottori käy. Katso
"Automaattinen käynnistimen
ohjaus".

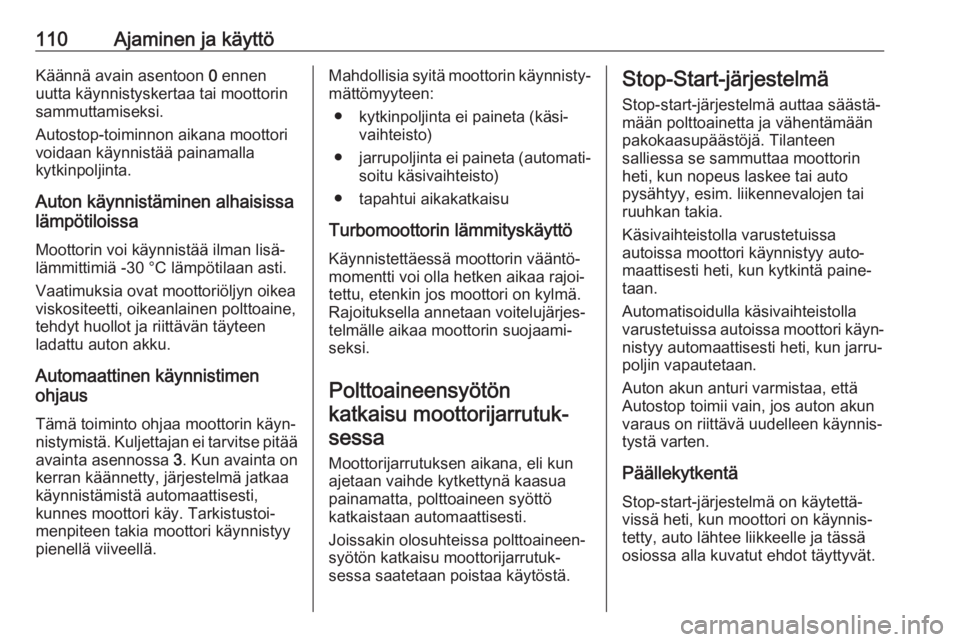

110Ajaminen ja käyttöKäännä avain asentoon 0 ennen
uutta käynnistyskertaa tai moottorin
sammuttamiseksi.
Autostop-toiminnon aikana moottori voidaan käynnistää painamalla
kytkinpoljinta.
Auton käynnistäminen alhaisissa
lämpötiloissa
Moottorin voi käynnistää ilman lisä‐
lämmittimiä -30 °С lämpötilaan asti.
Vaatimuksia ovat moottoriöljyn oikea
viskositeetti, oikeanlainen polttoaine,
tehdyt huollot ja riittävän täyteen
ladattu auton akku.
Automaattinen käynnistimen
ohjaus
Tämä toiminto ohjaa moottorin käyn‐nistymistä. Kuljettajan ei tarvitse pitää
avainta asennossa 3. Kun avainta on
kerran käännetty, järjestelmä jatkaa
käynnistämistä automaattisesti,
kunnes moottori käy. Tarkistustoi‐
menpiteen takia moottori käynnistyy
pienellä viiveellä.Mahdollisia syitä moottorin käynnisty‐ mättömyyteen:
● kytkinpoljinta ei paineta (käsi‐ vaihteisto)
● jarrupoljinta ei paineta (automati‐
soitu käsivaihteisto)
● tapahtui aikakatkaisu
Turbomoottorin lämmityskäyttö
Käynnistettäessä moottorin vääntö‐
momentti voi olla hetken aikaa rajoi‐
tettu, etenkin jos moottori on kylmä.
Rajoituksella annetaan voitelujärjes‐
telmälle aikaa moottorin suojaami‐
seksi.
Polttoaineensyötön
katkaisu moottorijarrutuk‐ sessa
Moottorijarrutuksen aikana, eli kun
ajetaan vaihde kytkettynä kaasua
painamatta, polttoaineen syöttö
katkaistaan automaattisesti.
Joissakin olosuhteissa polttoaineen‐
syötön katkaisu moottorijarrutuk‐
sessa saatetaan poistaa käytöstä.Stop-Start-järjestelmä
Stop-start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen
salliessa se sammuttaa moottorin
heti, kun nopeus laskee tai auto
pysähtyy, esim. liikennevalojen tai
ruuhkan takia.
Käsivaihteistolla varustetuissa
autoissa moottori käynnistyy auto‐
maattisesti heti, kun kytkintä paine‐
taan.
Automatisoidulla käsivaihteistolla varustetuissa autoissa moottori käyn‐ nistyy automaattisesti heti, kun jarru‐
poljin vapautetaan.
Auton akun anturi varmistaa, että
Autostop toimii vain, jos auton akun varaus on riittävä uudelleen käynnis‐
tystä varten.
Päällekytkentä Stop-start-järjestelmä on käytettä‐
vissä heti, kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.

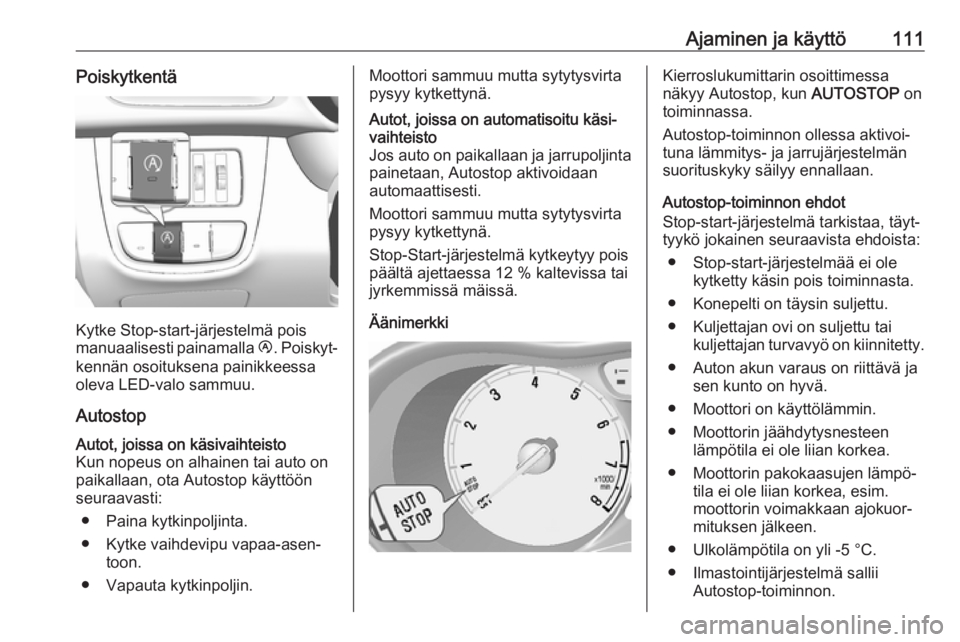

Ajaminen ja käyttö111Poiskytkentä
Kytke Stop-start-järjestelmä pois
manuaalisesti painamalla Ï. Poiskyt‐
kennän osoituksena painikkeessa
oleva LED-valo sammuu.
Autostop
Autot, joissa on käsivaihteisto
Kun nopeus on alhainen tai auto on
paikallaan, ota Autostop käyttöön
seuraavasti:
● Paina kytkinpoljinta.
● Kytke vaihdevipu vapaa-asen‐ toon.
● Vapauta kytkinpoljin.Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.Autot, joissa on automatisoitu käsi‐
vaihteisto
Jos auto on paikallaan ja jarrupoljinta
painetaan, Autostop aktivoidaan
automaattisesti.
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.
Stop-Start-järjestelmä kytkeytyy pois
päältä ajettaessa 12 % kaltevissa tai
jyrkemmissä mäissä.
Äänimerkki
Kierroslukumittarin osoittimessa
näkyy Autostop, kun AUTOSTOP on
toiminnassa.
Autostop-toiminnon ollessa aktivoi‐
tuna lämmitys- ja jarrujärjestelmän
suorituskyky säilyy ennallaan.
Autostop-toiminnon ehdot
Stop-start-järjestelmä tarkistaa, täyt‐
tyykö jokainen seuraavista ehdoista:
● Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta.
● Konepelti on täysin suljettu.
● Kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty.
● Auton akun varaus on riittävä ja sen kunto on hyvä.
● Moottori on käyttölämmin.
● Moottorin jäähdytysnesteen lämpötila ei ole liian korkea.
● Moottorin pakokaasujen lämpö‐ tila ei ole liian korkea, esim.
moottorin voimakkaan ajokuor‐
mituksen jälkeen.
● Ulkolämpötila on yli -5 °C.
● Ilmastointijärjestelmä sallii Autostop-toiminnon.

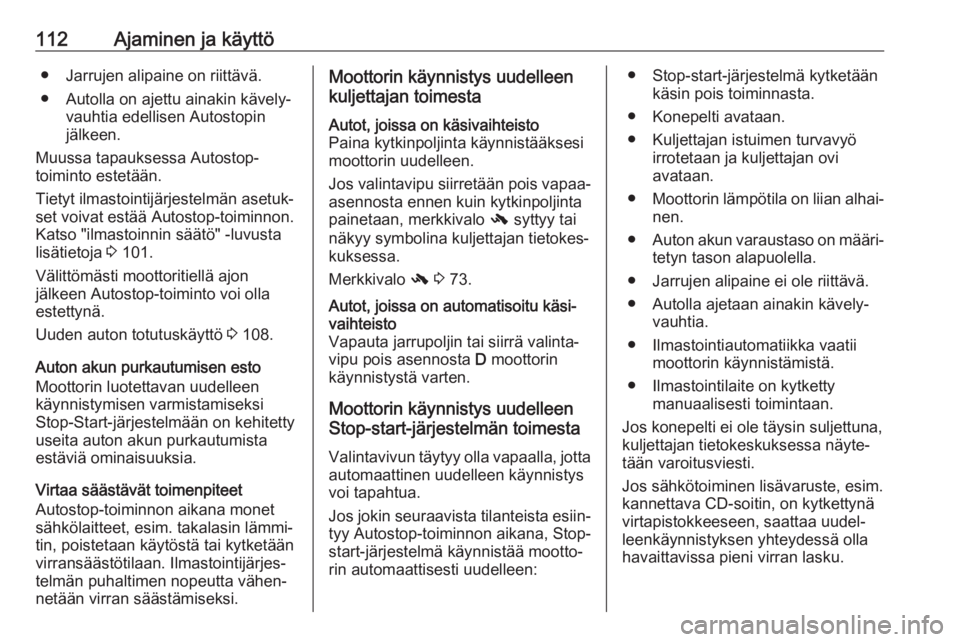

112Ajaminen ja käyttö● Jarrujen alipaine on riittävä.
● Autolla on ajettu ainakin kävely‐ vauhtia edellisen Autostopin
jälkeen.
Muussa tapauksessa Autostop-
toiminto estetään.
Tietyt ilmastointijärjestelmän asetuk‐
set voivat estää Autostop-toiminnon.
Katso "ilmastoinnin säätö" -luvusta
lisätietoja 3 101.
Välittömästi moottoritiellä ajon
jälkeen Autostop-toiminto voi olla
estettynä.
Uuden auton totutuskäyttö 3 108.
Auton akun purkautumisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-Start-järjestelmään on kehitetty useita auton akun purkautumista
estäviä ominaisuuksia.
Virtaa säästävät toimenpiteet
Autostop-toiminnon aikana monet
sähkölaitteet, esim. takalasin lämmi‐
tin, poistetaan käytöstä tai kytketään
virransäästötilaan. Ilmastointijärjes‐
telmän puhaltimen nopeutta vähen‐
netään virran säästämiseksi.Moottorin käynnistys uudelleen
kuljettajan toimestaAutot, joissa on käsivaihteisto
Paina kytkinpoljinta käynnistääksesi
moottorin uudelleen.
Jos valintavipu siirretään pois vapaa-
asennosta ennen kuin kytkinpoljinta painetaan, merkkivalo - syttyy tai
näkyy symbolina kuljettajan tietokes‐
kuksessa.
Merkkivalo - 3 73.Autot, joissa on automatisoitu käsi‐
vaihteisto
Vapauta jarrupoljin tai siirrä valinta‐
vipu pois asennosta D moottorin
käynnistystä varten.
Moottorin käynnistys uudelleen
Stop-start-järjestelmän toimesta
Valintavivun täytyy olla vapaalla, jotta
automaattinen uudelleen käynnistys
voi tapahtua.
Jos jokin seuraavista tilanteista esiin‐ tyy Autostop-toiminnon aikana, Stop-
start-järjestelmä käynnistää mootto‐
rin automaattisesti uudelleen:
● Stop-start-järjestelmä kytketään käsin pois toiminnasta.
● Konepelti avataan.
● Kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi
avataan.
● Moottorin lämpötila on liian alhai‐
nen.
● Auton akun varaustaso on määri‐
tetyn tason alapuolella.
● Jarrujen alipaine ei ole riittävä.
● Autolla ajetaan ainakin kävely‐ vauhtia.
● Ilmastointiautomatiikka vaatii moottorin käynnistämistä.
● Ilmastointilaite on kytketty manuaalisesti toimintaan.
Jos konepelti ei ole täysin suljettuna,
kuljettajan tietokeskuksessa näyte‐ tään varoitusviesti.
Jos sähkötoiminen lisävaruste, esim.
kannettava CD-soitin, on kytkettynä
virtapistokkeeseen, saattaa uudel‐
leenkäynnistyksen yhteydessä olla
havaittavissa pieni virran lasku.

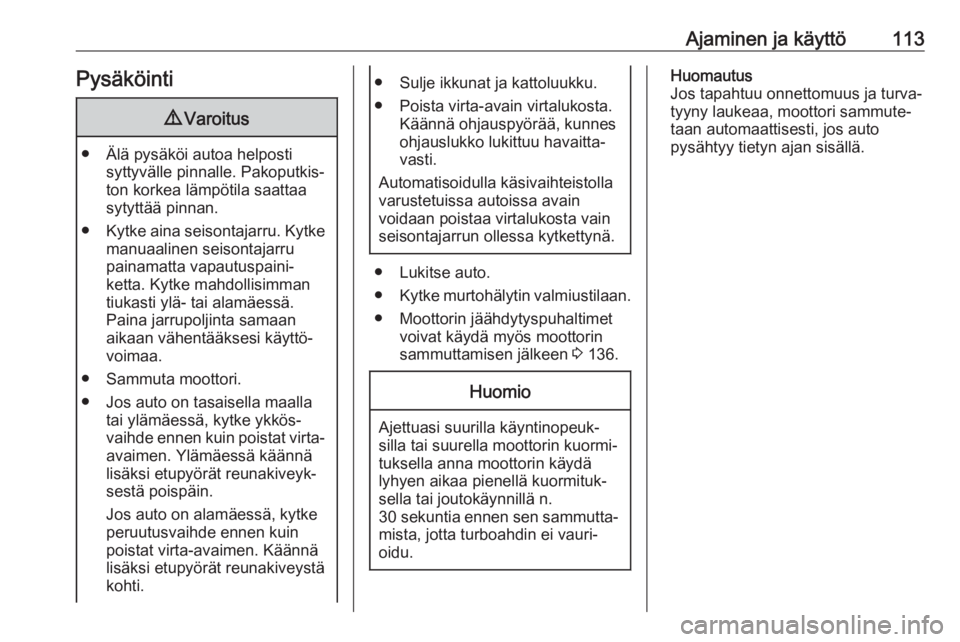

Ajaminen ja käyttö113Pysäköinti9Varoitus
● Älä pysäköi autoa helposti
syttyvälle pinnalle. Pakoputkis‐
ton korkea lämpötila saattaa
sytyttää pinnan.
● Kytke aina seisontajarru. Kytke
manuaalinen seisontajarru
painamatta vapautuspaini‐
ketta. Kytke mahdollisimman
tiukasti ylä- tai alamäessä.
Paina jarrupoljinta samaan
aikaan vähentääksesi käyttö‐
voimaa.
● Sammuta moottori.
● Jos auto on tasaisella maalla tai ylämäessä, kytke ykkös‐
vaihde ennen kuin poistat virta-
avaimen. Ylämäessä käännä
lisäksi etupyörät reunakiveyk‐
sestä poispäin.
Jos auto on alamäessä, kytke
peruutusvaihde ennen kuin
poistat virta-avaimen. Käännä
lisäksi etupyörät reunakiveystä
kohti.
● Sulje ikkunat ja kattoluukku.
● Poista virta-avain virtalukosta. Käännä ohjauspyörää, kunnes
ohjauslukko lukittuu havaitta‐
vasti.
Automatisoidulla käsivaihteistolla
varustetuissa autoissa avain
voidaan poistaa virtalukosta vain
seisontajarrun ollessa kytkettynä.
● Lukitse auto.
● Kytke murtohälytin valmiustilaan.
● Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin
sammuttamisen jälkeen 3 136.
Huomio
Ajettuasi suurilla käyntinopeuk‐
silla tai suurella moottorin kuormi‐
tuksella anna moottorin käydä
lyhyen aikaa pienellä kuormituk‐
sella tai joutokäynnillä n.
30 sekuntia ennen sen sammutta‐
mista, jotta turboahdin ei vauri‐ oidu.
Huomautus
Jos tapahtuu onnettomuus ja turva‐
tyyny laukeaa, moottori sammute‐
taan automaattisesti, jos auto
pysähtyy tietyn ajan sisällä.

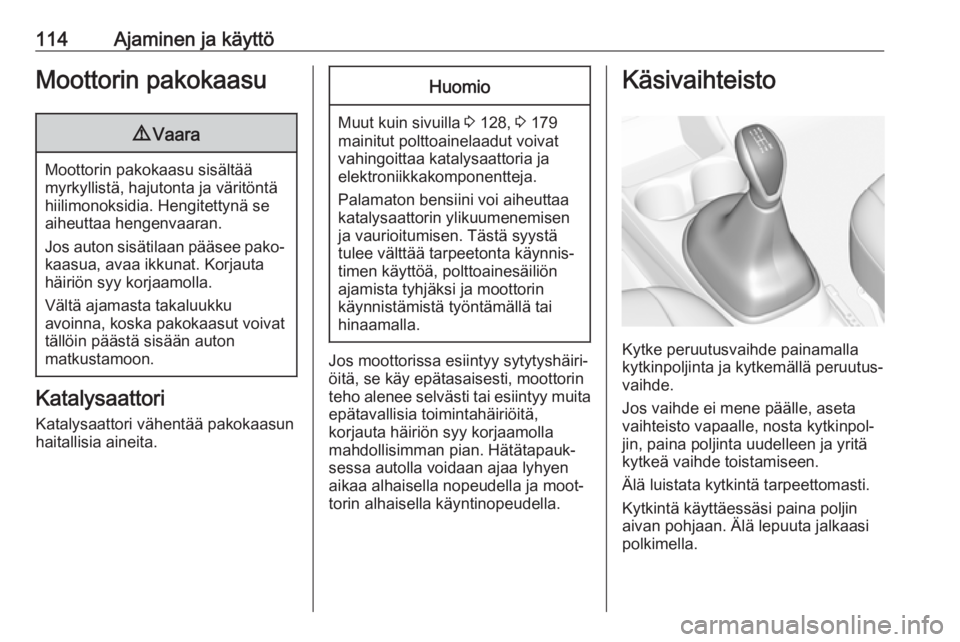

114Ajaminen ja käyttöMoottorin pakokaasu9Vaara
Moottorin pakokaasu sisältää
myrkyllistä, hajutonta ja väritöntä
hiilimonoksidia. Hengitettynä se
aiheuttaa hengenvaaran.
Jos auton sisätilaan pääsee pako‐
kaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla.
Vältä ajamasta takaluukku
avoinna, koska pakokaasut voivat
tällöin päästä sisään auton
matkustamoon.
Katalysaattori
Katalysaattori vähentää pakokaasun
haitallisia aineita.
Huomio
Muut kuin sivuilla 3 128, 3 179
mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja
elektroniikkakomponentteja.
Palamaton bensiini voi aiheuttaa
katalysaattorin ylikuumenemisen
ja vaurioitumisen. Tästä syystä
tulee välttää tarpeetonta käynnis‐
timen käyttöä, polttoainesäiliön
ajamista tyhjäksi ja moottorin
käynnistämistä työntämällä tai
hinaamalla.
Jos moottorissa esiintyy sytytyshäiri‐
öitä, se käy epätasaisesti, moottorin
teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä,
korjauta häiriön syy korjaamolla
mahdollisimman pian. Hätätapauk‐
sessa autolla voidaan ajaa lyhyen
aikaa alhaisella nopeudella ja moot‐
torin alhaisella käyntinopeudella.
Käsivaihteisto
Kytke peruutusvaihde painamalla
kytkinpoljinta ja kytkemällä peruutus‐
vaihde.
Jos vaihde ei mene päälle, aseta
vaihteisto vapaalle, nosta kytkinpol‐
jin, paina poljinta uudelleen ja yritä
kytkeä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin
aivan pohjaan. Älä lepuuta jalkaasi
polkimella.

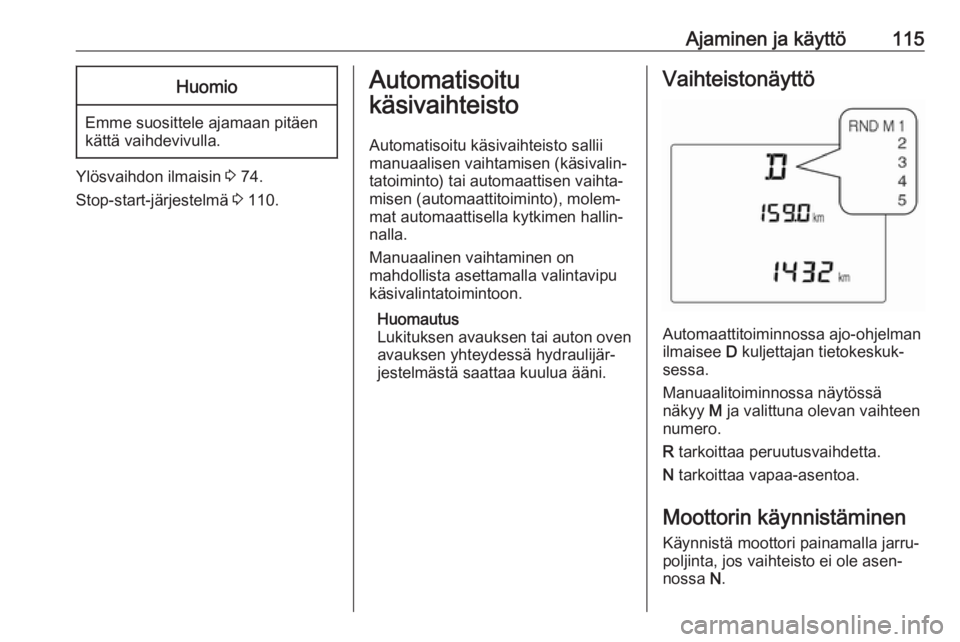

Ajaminen ja käyttö115Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Ylösvaihdon ilmaisin 3 74.
Stop-start-järjestelmä 3 110.
Automatisoitu
käsivaihteisto
Automatisoitu käsivaihteisto sallii
manuaalisen vaihtamisen (käsivalin‐
tatoiminto) tai automaattisen vaihta‐
misen (automaattitoiminto), molem‐
mat automaattisella kytkimen hallin‐
nalla.
Manuaalinen vaihtaminen on
mahdollista asettamalla valintavipu
käsivalintatoimintoon.
Huomautus
Lukituksen avauksen tai auton oven avauksen yhteydessä hydraulijär‐
jestelmästä saattaa kuulua ääni.Vaihteistonäyttö
Automaattitoiminnossa ajo-ohjelman
ilmaisee D kuljettajan tietokeskuk‐
sessa.
Manuaalitoiminnossa näytössä
näkyy M ja valittuna olevan vaihteen
numero.
R tarkoittaa peruutusvaihdetta.
N tarkoittaa vapaa-asentoa.
Moottorin käynnistäminen
Käynnistä moottori painamalla jarru‐
poljinta, jos vaihteisto ei ole asen‐
nossa N.

116Ajaminen ja käyttöVaihteisto vaihtaa käynnistettäessä
automaattisesti asentoon N. Tällöin
saattaa esiintyä pieni viive.
Jos mikään jarruvalo ei toimi, ei käyn‐ nistäminen myöskään ole mahdol‐
lista.
Valintavipu
Siirrä valintavipu valitsemaasi suun‐
taan aina vasteeseen asti. Vipu palaa
vapautettaessa itsestään keskiasen‐
toon.
Huomautus
Älä pidä valintavipua väliasennossa.
Jos vaihdetta ei kytketä täysin, saat‐ taa aiheutua toimintahäiriö ja kuljet‐
tajan tietokeskuksen näyttöön voi
tulla virhekoodi 81.
Palauta valintavipu keskiasentoon.
N tulee hetken kuluttua kuljettajan
tietokeskuksen näyttöön ja järjes‐
telmä toimii jälleen normaalisti.
Auton viestit 3 83.N:vapaa-asentoD/M:vaihto automaattitoiminnon
(D) ja käsivalintatoiminnon
(M) välillä. Vaihteiston
näytössä näkyy joko D tai M ja
valittuna oleva vaihde<:ylösvaihto käsivalintatoimin‐
nossa]:alasvaihto käsivalintatoimin‐
nossaR:peruutusvaihde. Saa kytkeä
vain auton seistessä paikal‐
laan
Jos valintavipu siirretään asennosta
R vasemmalle, D kytkeytyy suoraan.
Jos valintavipu siirretään asennosta
D asentoon < tai ], käsivalintatoi‐
minto M on valittu ja vaihteisto vaihtaa
vaihdetta.
Liikkeellelähtö
Paina jarrupoljinta ja siirrä valintavipu
asentoon D/M tai R. Jos D valitaan,
vaihteisto on automaattitoiminnossa
ja ykkösvaihde on kytkettynä. Kun R
valitaan, kytkeytyy peruutusvaihde.
Kun jarrupoljin vapautetaan, auto
lähtee liikkeelle.
Heti käynnistämistä varten paina‐
matta jarrupoljinta siirrä valintavipu
asentoon D tai R. D tai R vilkkuu
hetken kuljettajan tietokeskuksessa.
Kiihdytä niin kauan kuin D tai R vilk‐
kuu. Valittu vaihde kytkeytyy ja auto alkaa liikkua.
Jos kaasupoljinta ei paineta niin
pitkään kuin D tai R vilkkuu kuljettajan
tietokeskuksessa, vaihde ei kytkeydy.
Auton pysäyttäminen
Asennossa D ykkösvaihde on kytket‐
tynä ja kytkin irrottaa, kun auto pysäh‐ tyy. Asennossa R peruutusvaihde jää
kytketyksi.

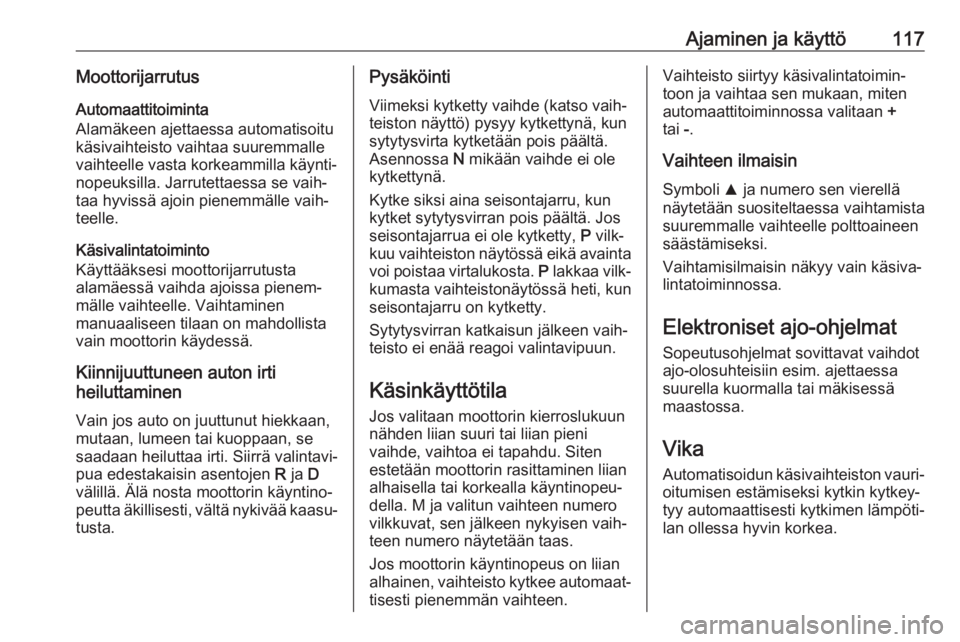

Ajaminen ja käyttö117MoottorijarrutusAutomaattitoiminta
Alamäkeen ajettaessa automatisoitu
käsivaihteisto vaihtaa suuremmalle
vaihteelle vasta korkeammilla käynti‐
nopeuksilla. Jarrutettaessa se vaih‐
taa hyvissä ajoin pienemmälle vaih‐
teelle.
Käsivalintatoiminto
Käyttääksesi moottorijarrutusta
alamäessä vaihda ajoissa pienem‐
mälle vaihteelle. Vaihtaminen
manuaaliseen tilaan on mahdollista
vain moottorin käydessä.
Kiinnijuuttuneen auton irti
heiluttaminen
Vain jos auto on juuttunut hiekkaan,
mutaan, lumeen tai kuoppaan, se
saadaan heiluttaa irti. Siirrä valintavi‐
pua edestakaisin asentojen R ja D
välillä. Älä nosta moottorin käyntino‐
peutta äkillisesti, vältä nykivää kaasu‐
tusta.Pysäköinti
Viimeksi kytketty vaihde (katso vaih‐
teiston näyttö) pysyy kytkettynä, kun
sytytysvirta kytketään pois päältä.
Asennossa N mikään vaihde ei ole
kytkettynä.
Kytke siksi aina seisontajarru, kun
kytket sytytysvirran pois päältä. Jos
seisontajarrua ei ole kytketty, P vilk‐
kuu vaihteiston näytössä eikä avainta
voi poistaa virtalukosta. P lakkaa vilk‐
kumasta vaihteistonäytössä heti, kun
seisontajarru on kytketty.
Sytytysvirran katkaisun jälkeen vaih‐ teisto ei enää reagoi valintavipuun.
Käsinkäyttötila
Jos valitaan moottorin kierroslukuun
nähden liian suuri tai liian pieni
vaihde, vaihtoa ei tapahdu. Siten
estetään moottorin rasittaminen liian
alhaisella tai korkealla käyntinopeu‐
della. M ja valitun vaihteen numero
vilkkuvat, sen jälkeen nykyisen vaih‐
teen numero näytetään taas.
Jos moottorin käyntinopeus on liian
alhainen, vaihteisto kytkee automaat‐ tisesti pienemmän vaihteen.Vaihteisto siirtyy käsivalintatoimin‐
toon ja vaihtaa sen mukaan, miten
automaattitoiminnossa valitaan +
tai -.
Vaihteen ilmaisin Symboli R ja numero sen vierellä
näytetään suositeltaessa vaihtamista
suuremmalle vaihteelle polttoaineen
säästämiseksi.
Vaihtamisilmaisin näkyy vain käsiva‐
lintatoiminnossa.
Elektroniset ajo-ohjelmat Sopeutusohjelmat sovittavat vaihdot
ajo-olosuhteisiin esim. ajettaessa
suurella kuormalla tai mäkisessä
maastossa.
Vika Automatisoidun käsivaihteiston vauri‐ oitumisen estämiseksi kytkin kytkey‐
tyy automaattisesti kytkimen lämpöti‐
lan ollessa hyvin korkea.

118Ajaminen ja käyttöMerkkivalo g syttyy häiriötilan‐
teessa. Lisäksi kuljettajan tietokes‐
kuksessa näkyy varoitusviesti. Auton
viestit 3 83.
Ajamista voidaan jatkaa rajoitetusti tai
ei lainkaan, viasta riippuen.
Korjauta häiriön syy korjaamolla.Jarrut
Jarrujärjestelmä on jaettu kahteen
toisistaan riippumattomaan jarrupii‐
riin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän
tarvitaan huomattavasti enemmän
voimaa. Jarrutusmatka pitenee.
Käänny korjaamon puoleen, ennen
kuin jatkat matkaa.
Moottorin ollessa sammutettuna
jarrutehostimen vaikutus riittää
yhteen tai kahteen jarrupolkimen painallukseen. Jarrutusteho ei kuiten‐ kaan vähene, mutta jarruttamiseen
tarvitaan huomattavasti enemmän
voimaa. Huomioi tämä erityisesti
hinauksessa ollessasi.
Merkkivalo R 3 73.
Lukkiutumaton jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐ rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja
kuulee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen täri‐
nästä huolimatta. Älä vähennä poljin‐
voimaa.
Liikkeellelähdön jälkeen järjestelmä
suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 74.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.
