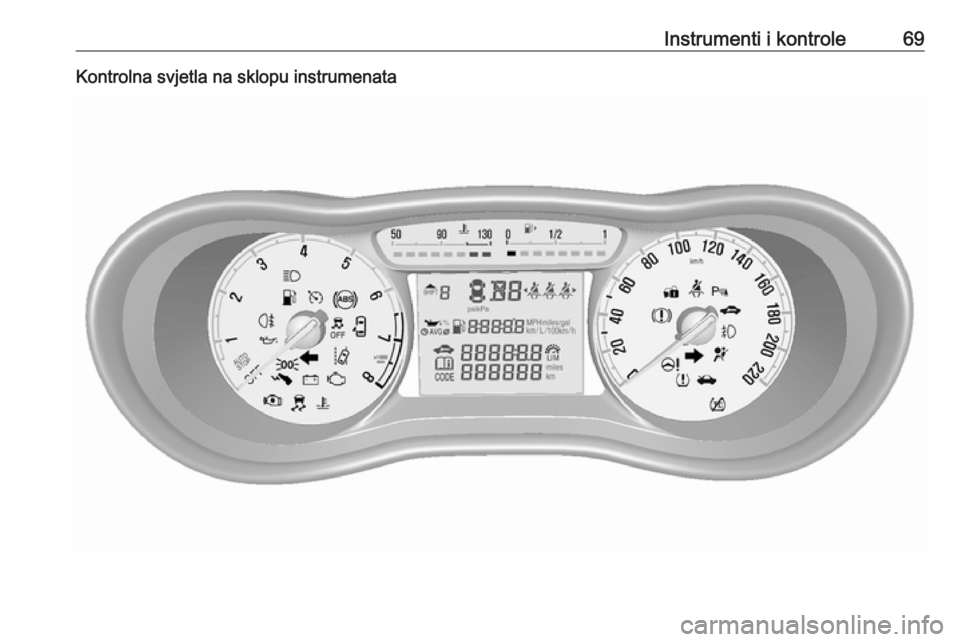

Instrumenti i kontrole69Kontrolna svjetla na sklopu instrumenata

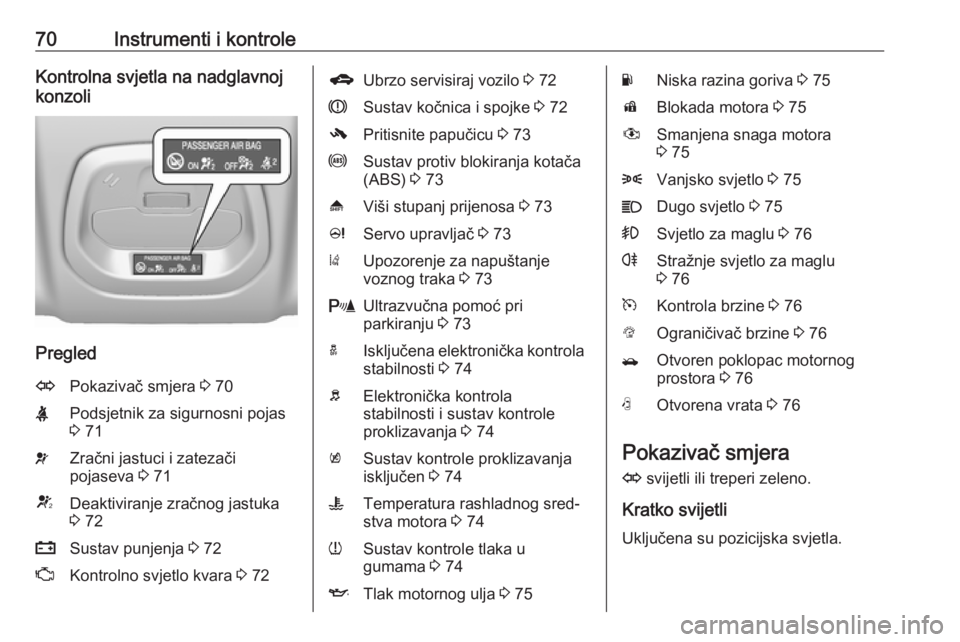

70Instrumenti i kontroleKontrolna svjetla na nadglavnoj
konzoli
Pregled
OPokazivač smjera 3 70XPodsjetnik za sigurnosni pojas
3 71vZračni jastuci i zatezači
pojaseva 3 71VDeaktiviranje zračnog jastuka
3 72pSustav punjenja 3 72ZKontrolno svjetlo kvara 3 72gUbrzo servisiraj vozilo 3 72RSustav kočnica i spojke 3 72-Pritisnite papučicu 3 73uSustav protiv blokiranja kotača
(ABS) 3 73[Viši stupanj prijenosa 3 73cServo upravljač 3 73)Upozorenje za napuštanje
voznog traka 3 73rUltrazvučna pomoć pri
parkiranju 3 73aIsključena elektronička kontrola
stabilnosti 3 74bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 74kSustav kontrole proklizavanja
isključen 3 74WTemperatura rashladnog sred‐
stva motora 3 74wSustav kontrole tlaka u
gumama 3 74ITlak motornog ulja 3 75YNiska razina goriva 3 75dBlokada motora 3 75#Smanjena snaga motora
3 758Vanjsko svjetlo 3 75CDugo svjetlo 3 75>Svjetlo za maglu 3 76rStražnje svjetlo za maglu
3 76mKontrola brzine 3 76LOgraničivač brzine 3 76/Otvoren poklopac motornog
prostora 3 76NOtvorena vrata 3 76
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.

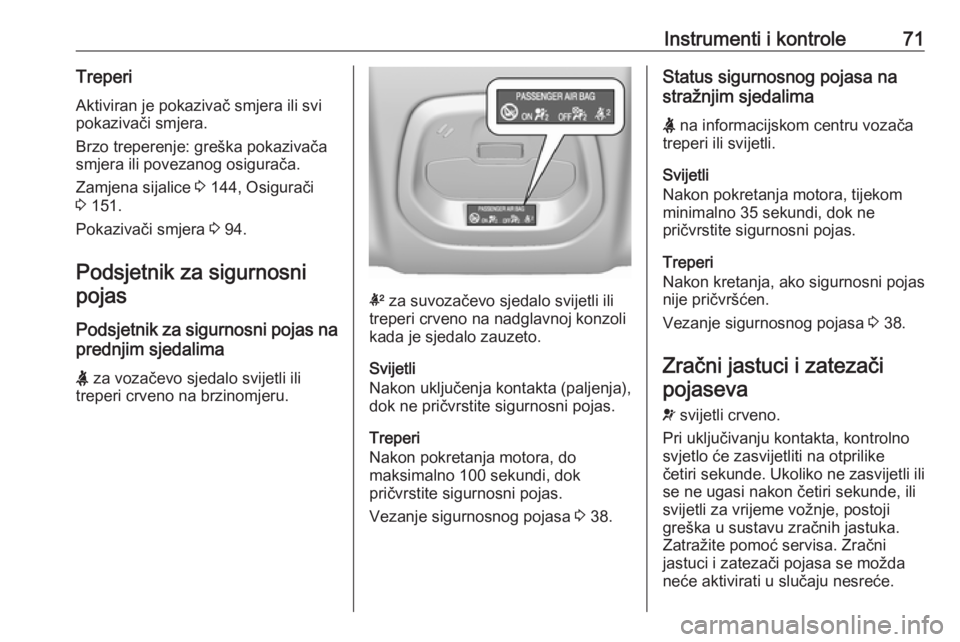

Instrumenti i kontrole71Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: greška pokazivača
smjera ili povezanog osigurača.
Zamjena sijalice 3 144, Osigurači
3 151.
Pokazivači smjera 3 94.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na brzinomjeru.
k za suvozačevo sjedalo svijetli ili
treperi crveno na nadglavnoj konzoli
kada je sjedalo zauzeto.
Svijetli
Nakon uključenja kontakta (paljenja),
dok ne pričvrstite sigurnosni pojas.
Treperi
Nakon pokretanja motora, do
maksimalno 100 sekundi, dok
pričvrstite sigurnosni pojas.
Vezanje sigurnosnog pojasa 3 38.
Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora, tijekom
minimalno 35 sekundi, dok ne
pričvrstite sigurnosni pojas.
Treperi
Nakon kretanja, ako sigurnosni pojas
nije pričvršćen.
Vezanje sigurnosnog pojasa 3 38.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili
svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.
Zatražite pomoć servisa. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.

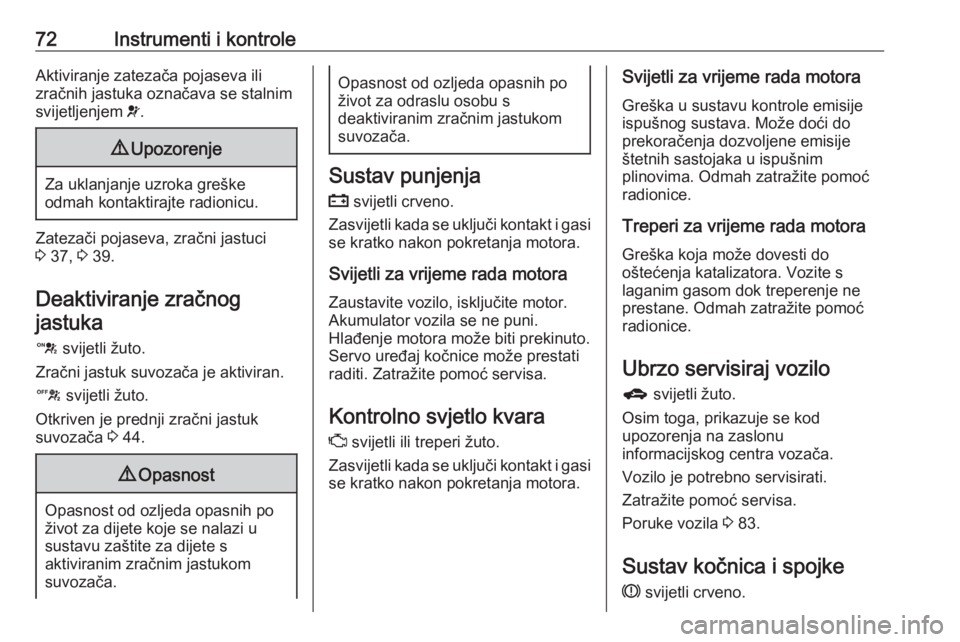

72Instrumenti i kontroleAktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 37, 3 39.
Deaktiviranje zračnog
jastuka
d svijetli žuto.
Zračni jastuk suvozača je aktiviran.
c svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 44.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilog svijetli žuto.
Osim toga, prikazuje se kod
upozorenja na zaslonu
informacijskog centra vozača.
Vozilo je potrebno servisirati.
Zatražite pomoć servisa.
Poruke vozila 3 83.
Sustav kočnica i spojke R svijetli crveno.

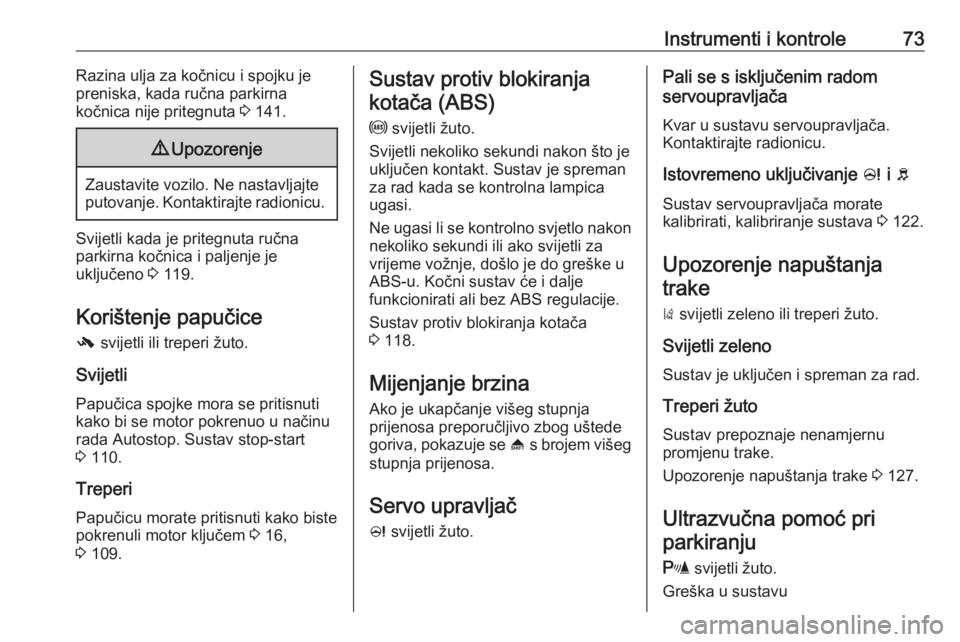

Instrumenti i kontrole73Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 141.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 119.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 110.
Treperi
Papučicu morate pritisnuti kako biste
pokrenuli motor ključem 3 16,
3 109.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 118.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se [ s brojem višeg
stupnja prijenosa.
Servo upravljač
c svijetli žuto.Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Istovremeno uključivanje c i b
Sustav servoupravljača morate
kalibrirati, kalibriranje sustava 3 122.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Treperi žuto
Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 127.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu

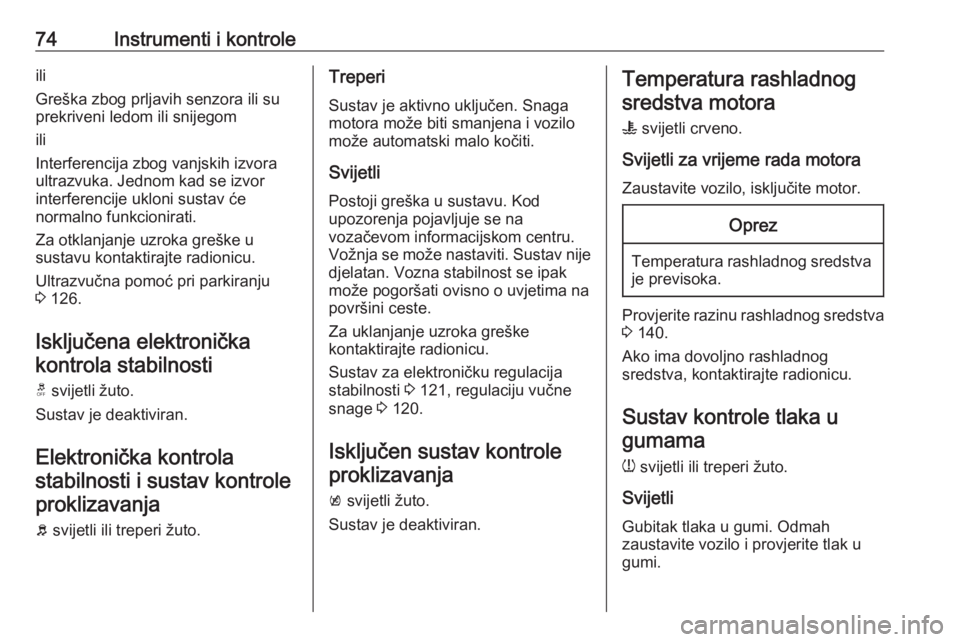

74Instrumenti i kontroleili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 126.
Isključena elektronička kontrola stabilnosti
t svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Kod
upozorenja pojavljuje se na
vozačevom informacijskom centru.
Vožnja se može nastaviti. Sustav nije djelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Sustav za elektroničku regulacija
stabilnosti 3 121, regulaciju vučne
snage 3 120.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.Temperatura rashladnog sredstva motora
W svijetli crveno.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 140.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Sustav kontrole tlaka ugumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.

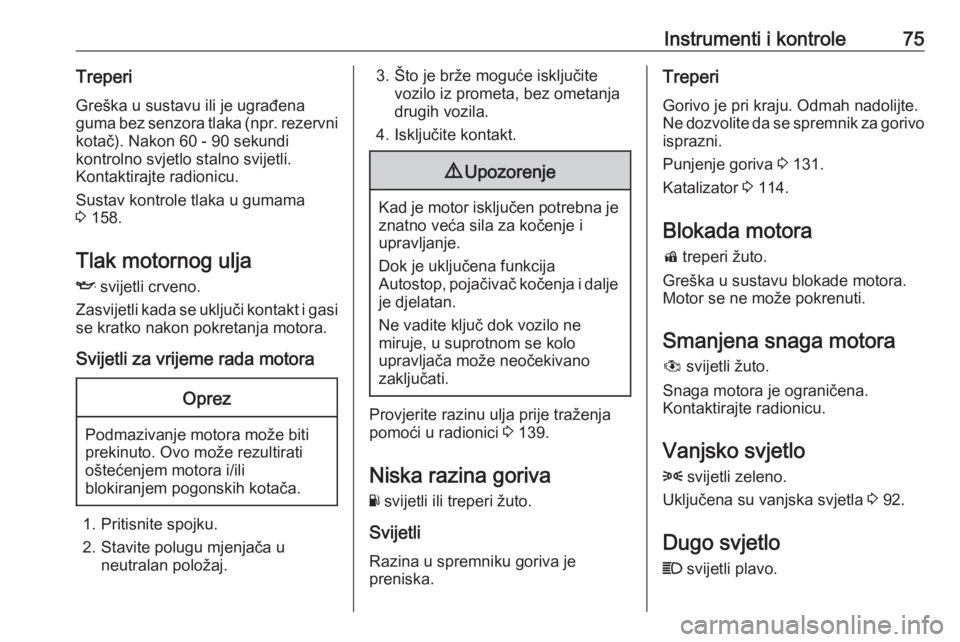

Instrumenti i kontrole75Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka ( npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 158.
Tlak motornog ulja I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite spojku.
2. Stavite polugu mjenjača u neutralan položaj.
3. Što je brže moguće isključitevozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.
Ne vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 139.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik za gorivo
isprazni.
Punjenje goriva 3 131.
Katalizator 3 114.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Smanjena snaga motora # svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 92.
Dugo svjetlo
C svijetli plavo.

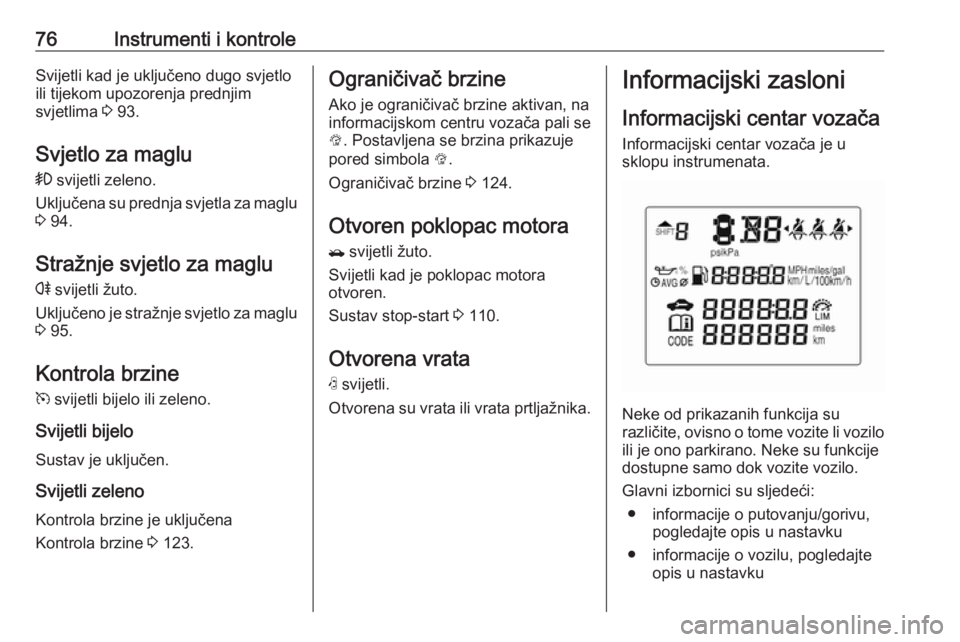

76Instrumenti i kontroleSvijetli kad je uključeno dugo svjetloili tijekom upozorenja prednjim
svjetlima 3 93.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 94.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 95.
Kontrola brzine
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zelenoKontrola brzine je uključena
Kontrola brzine 3 123.Ograničivač brzine
Ako je ograničivač brzine aktivan, na informacijskom centru vozača pali seL . Postavljena se brzina prikazuje
pored simbola L.
Ograničivač brzine 3 124.
Otvoren poklopac motora / svijetli žuto.
Svijetli kad je poklopac motora
otvoren.
Sustav stop-start 3 110.
Otvorena vrata N svijetli.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Glavni izbornici su sljedeći: ● informacije o putovanju/gorivu, pogledajte opis u nastavku
● informacije o vozilu, pogledajte opis u nastavku

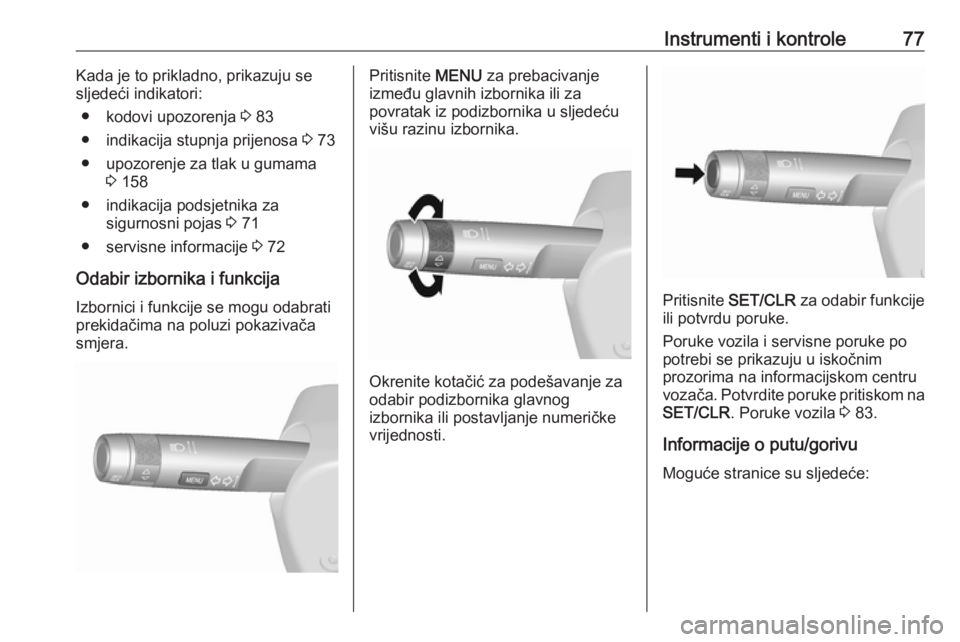

Instrumenti i kontrole77Kada je to prikladno, prikazuju se
sljedeći indikatori:
● kodovi upozorenja 3 83
● indikacija stupnja prijenosa 3 73
● upozorenje za tlak u gumama 3 158
● indikacija podsjetnika za sigurnosni pojas 3 71
● servisne informacije 3 72
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.Pritisnite MENU za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Okrenite kotačić za podešavanje za
odabir podizbornika glavnog
izbornika ili postavljanje numeričke vrijednosti.
Pritisnite SET/CLR za odabir funkcije
ili potvrdu poruke.
Poruke vozila i servisne poruke po potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
SET/CLR . Poruke vozila 3 83.
Informacije o putu/gorivu
Moguće stranice su sljedeće:

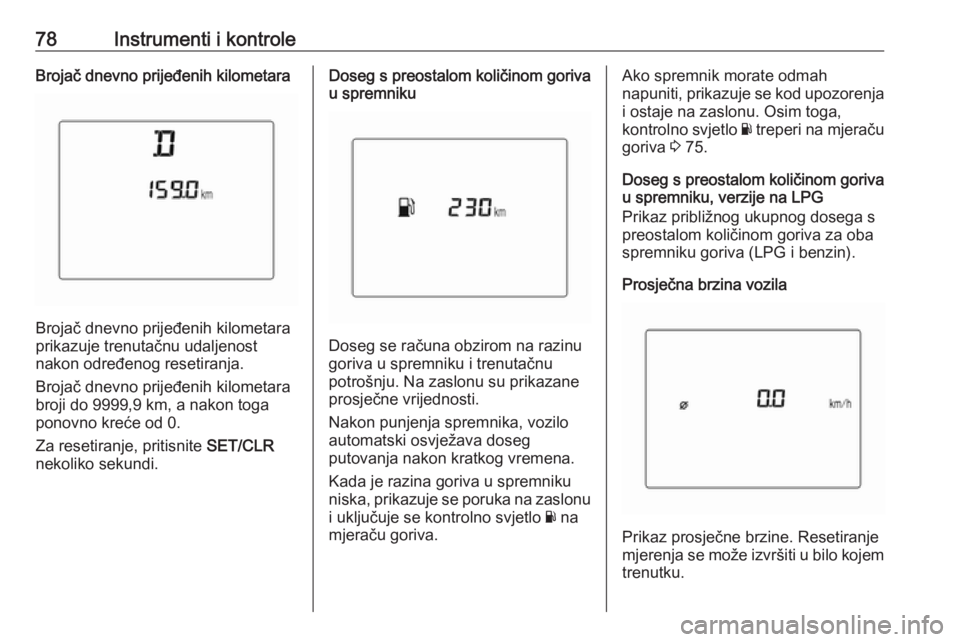

78Instrumenti i kontroleBrojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje trenutačnu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999,9 km, a nakon toga
ponovno kreće od 0.
Za resetiranje, pritisnite SET/CLR
nekoliko sekundi.
Doseg s preostalom količinom goriva
u spremniku
Doseg se računa obzirom na razinu
goriva u spremniku i trenutačnu
potrošnju. Na zaslonu su prikazane
prosječne vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Kada je razina goriva u spremniku
niska, prikazuje se poruka na zaslonu
i uključuje se kontrolno svjetlo Y na
mjeraču goriva.
Ako spremnik morate odmah
napuniti, prikazuje se kod upozorenja i ostaje na zaslonu. Osim toga,
kontrolno svjetlo Y treperi na mjeraču
goriva 3 75.
Doseg s preostalom količinom goriva
u spremniku, verzije na LPG
Prikaz približnog ukupnog dosega s
preostalom količinom goriva za oba
spremniku goriva (LPG i benzin).
Prosječna brzina vozila
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
