OPEL MERIVA 2014.5 Betriebsanleitung (in German)

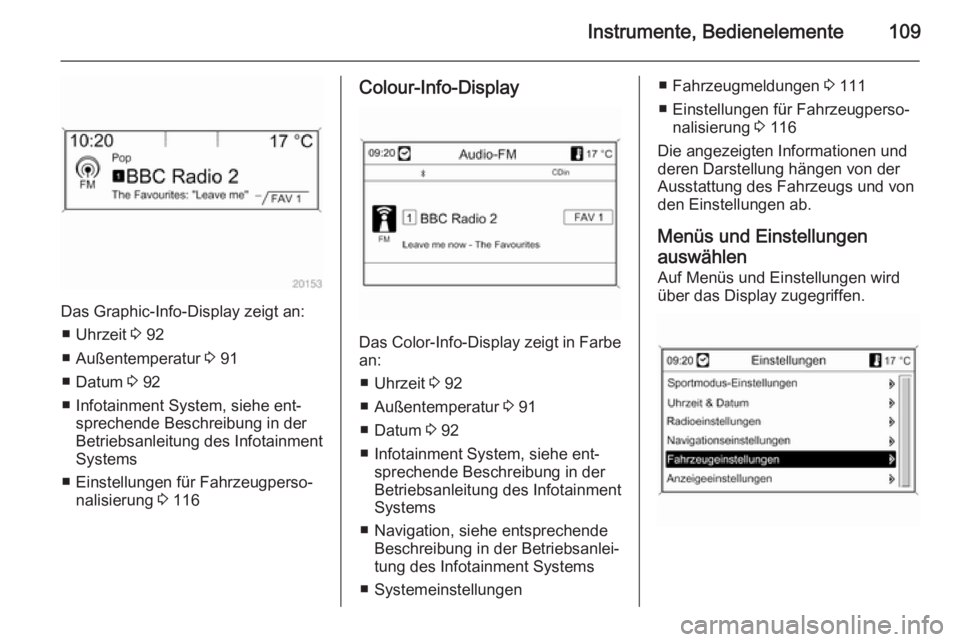

Instrumente, Bedienelemente109
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 116
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Navigation, siehe entsprechende Beschreibung in der Betriebsanlei‐
tung des Infotainment Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 111
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 116
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen Auf Menüs und Einstellungen wird
über das Display zugegriffen.

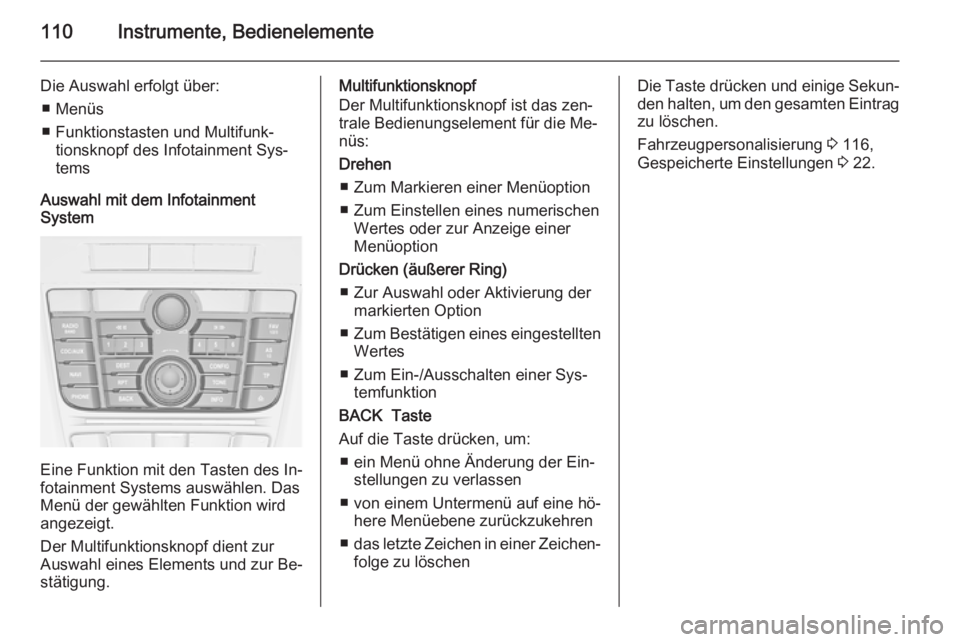

110Instrumente, Bedienelemente
Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ■ Zum Markieren einer Menüoption
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ Zur Auswahl oder Aktivierung der markierten Option
■ Zum Bestätigen eines eingestellten
Wertes
■ Zum Ein-/Ausschalten einer Sys‐ temfunktion
BACK Taste
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschenDie Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 116,
Gespeicherte Einstellungen 3 22.

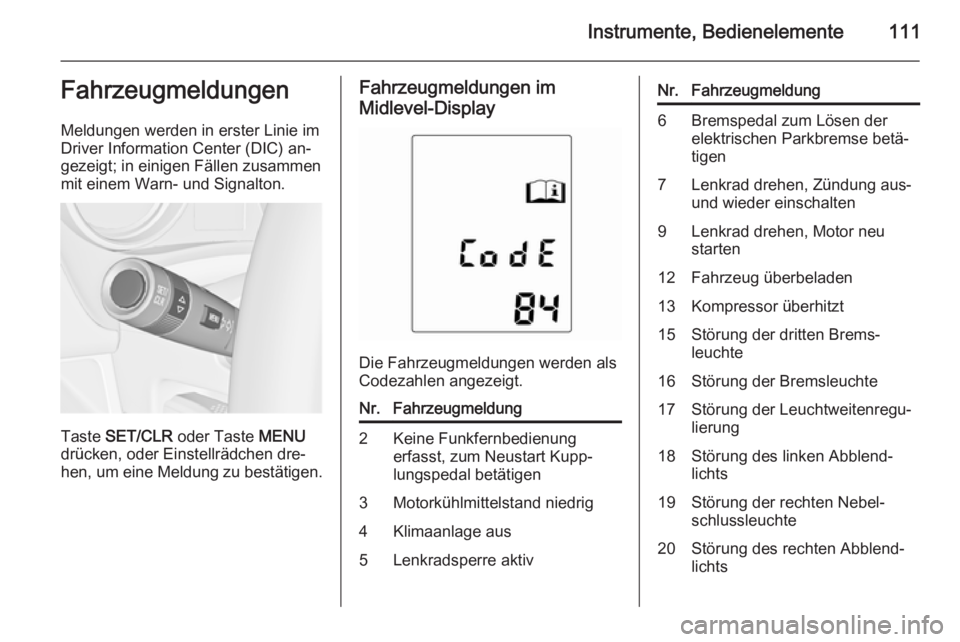

Instrumente, Bedienelemente111Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder Taste MENU
drücken, oder Einstellrädchen dre‐
hen, um eine Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen3Motorkühlmittelstand niedrig4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

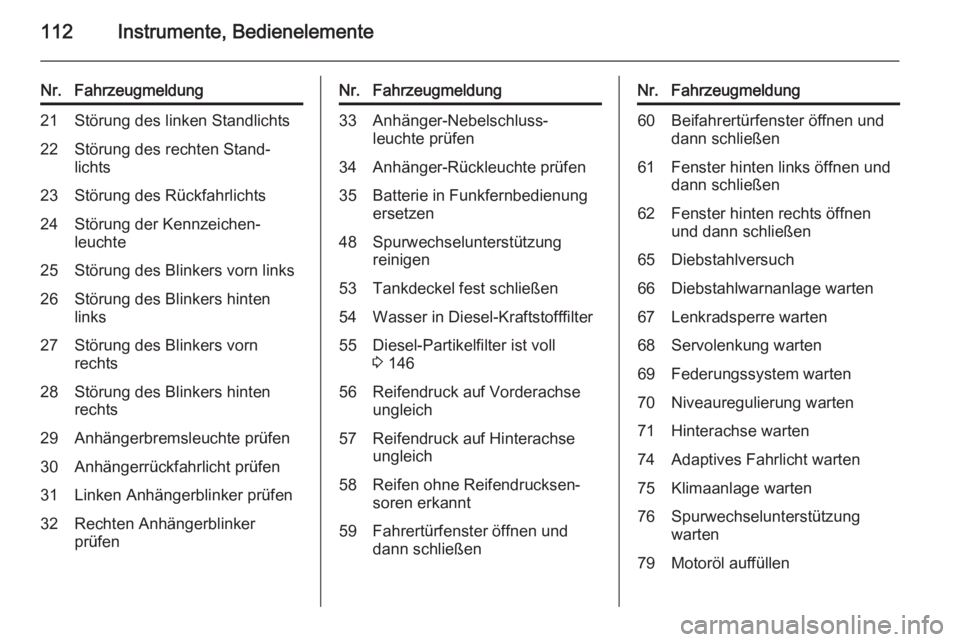

112Instrumente, Bedienelemente
Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfenNr.Fahrzeugmeldung33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 14656Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen und
dann schließenNr.Fahrzeugmeldung60Beifahrertürfenster öffnen und
dann schließen61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Spurwechselunterstützung
warten79Motoröl auffüllen

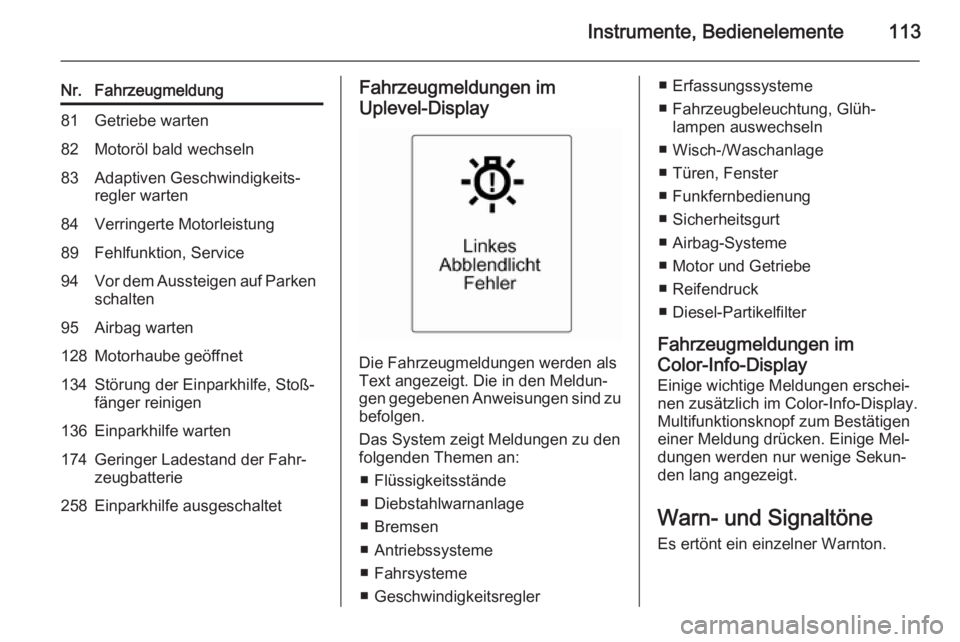

Instrumente, Bedienelemente113
Nr.Fahrzeugmeldung81Getriebe warten82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf Parken schalten95Airbag warten128Motorhaube geöffnet134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im
Uplevel-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Antriebssysteme
■ Fahrsysteme
■ Geschwindigkeitsregler
■ Erfassungssysteme
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Funkfernbedienung
■ Sicherheitsgurt
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter
Fahrzeugmeldungen im
Color-Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Color-Info-Display. Multifunktionsknopf zum Bestätigeneiner Meldung drücken. Einige Mel‐
dungen werden nur wenige Sekun‐
den lang angezeigt.
Warn- und Signaltöne
Es ertönt ein einzelner Warnton.

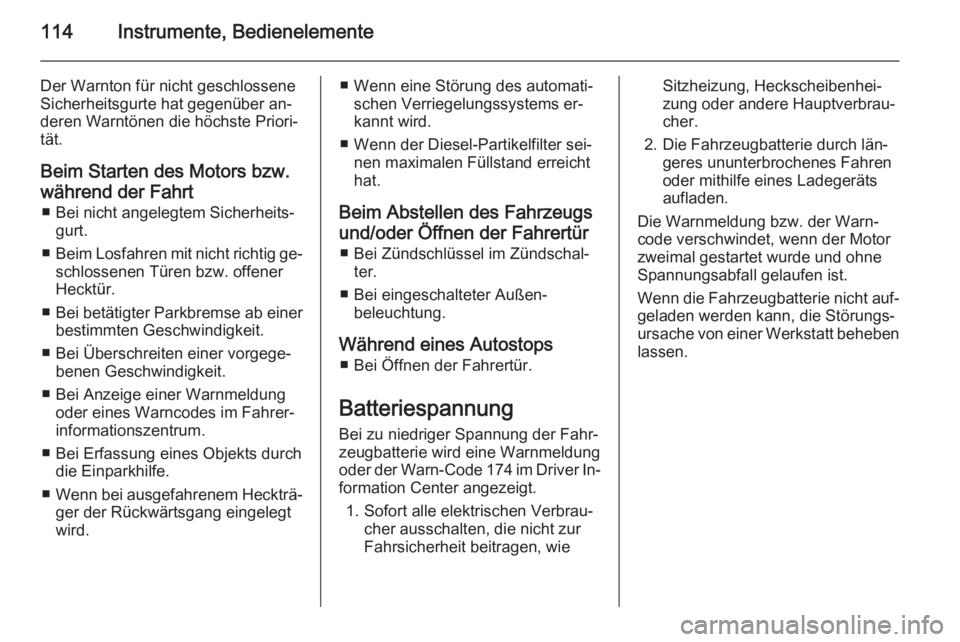

114Instrumente, Bedienelemente
Der Warnton für nicht geschlossene
Sicherheitsgurte hat gegenüber an‐
deren Warntönen die höchste Priori‐
tät.
Beim Starten des Motors bzw.
während der Fahrt ■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Beim Losfahren mit nicht richtig ge‐
schlossenen Türen bzw. offener Hecktür.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit.
■ Bei Überschreiten einer vorgege‐ benen Geschwindigkeit.
■ Bei Anzeige einer Warnmeldung oder eines Warncodes im Fahrer‐
informationszentrum.
■ Bei Erfassung eines Objekts durch die Einparkhilfe.
■ Wenn bei ausgefahrenem Heckträ‐
ger der Rückwärtsgang eingelegt
wird.■ Wenn eine Störung des automati‐ schen Verriegelungssystems er‐
kannt wird.
■ Wenn der Diesel-Partikelfilter sei‐ nen maximalen Füllstand erreicht
hat.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschal‐ ter.
■ Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostops ■ Bei Öffnen der Fahrertür.
Batteriespannung Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐
formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wieSitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐
code verschwindet, wenn der Motor
zweimal gestartet wurde und ohne
Spannungsabfall gelaufen ist.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.

Instrumente, Bedienelemente115Bordcomputer
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.
Zur Auswahl von Bordcomputer Infor‐
mationsmenü Taste MENU drücken.
Einstellrädchen drehen, um eines der
Untermenüs auszuwählen:
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Reichweite
■ Durchschnittsverbrauch
■ Momentanverbrauch
■ Durchschnittsgeschwindigkeit
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Display ver‐
fügbar.Die Informationen beider Bordcom‐
puter können separat zurückgesetzt
werden und bieten somit die Möglich‐
keit, verschiedene Fahrtentfernun‐
gen anzuzeigen.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Bei Fahrzeugen mit Rückstellknopf
den Rückstellknopf bei eingeschalte‐
ter Zündung einige Sekunden ge‐
drückt halten.

116Instrumente, Bedienelemente
Reichweite
Die Reichweite wird aus dem momen‐
tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint bei Fahrzeugen mit Uplevel-
Display eine Meldung.
Wenn sofort getankt werden muss,
wird bei Fahrzeugen mit Midlevel-
bzw. Uplevel-Display ein Warncode
oder eine Warnmeldung angezeigt.
Darüber hinaus leuchtet die Kontroll‐
leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 104.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Momentanverbrauch
Anzeige des Momentanverbrauchs.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Digitale Geschwindigkeit
Digitale Anzeige der aktuellen Ge‐
schwindigkeit.Personalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐ duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐
stellungen 3 22.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
eventuell manche der nachfolgend
beschriebenen Funktionen nicht ver‐
fügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Persönliche Einstellungen im
Graphic-Info-Display
CD 300/CD 400/CD400plus

Instrumente, Bedienelemente117
Taste CONFIG drücken. Menü
Einstellungen wird angezeigt.
Die folgenden Einstellungen können
durch Drehen und Drücken des Multi‐
funktionsknopfs ausgewählt werden:
■ Sprachen (Languages)
■ Uhrzeit & Datum
■ Radioeinstellungen
■ Telefoneinstellungen
■ Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sprachen (Languages)
Auswahl der gewünschten Sprache.
Uhrzeit & Datum
Siehe Uhr 3 92.
Radioeinstellungen
Siehe Beschreibung des Infotainment
Systems in der Betriebsanleitung des Infotainment Systems.
Telefoneinstellungen
Siehe Beschreibung des Infotainment
Systems in der Betriebsanleitung des Infotainment Systems.Fahrzeugeinstellungen
■ Klima- und Luftqualität
Autom. Gebläse : Ändert den Luft‐
strom, der im Automatikmodus der
Klimatisierung in den Fahrgas‐ traum strömt.
Klimaanlagenbetrieb : Steuert den
Zustand des Kühlkompressors,
wenn das Fahrzeug gestartet wird.
Letzte Einstellung (empfohlen)
oder beim Fahrzeugstart entweder
immer EIN oder immer AUS.
Autom. Heckscheibenheizung :
Schaltet die Heckscheibenheizung
automatisch ein.

118Instrumente, Bedienelemente
■Komforteinstellungen
Lautstärke Signaltöne : Ändert die
Lautstärke von Warn- und Signal‐
tönen.
Personalisieren durch Fahrer :
Schaltet die Personalisierungs‐
funktion ein oder aus.
Heckwischer an in 'R' : Schaltet die
automatische Betätigung des
Heckscheibenwischers bei Einle‐
gen des Rückwärtsgangs ein oder
aus.
■ Einparkhilfe / Kollisionserkennung
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.
■ Wegausleuchtung
Dauer nach Verriegeln : Schaltet die
Beleuchtung beim Aussteigen ein
oder aus bzw. ändert die Einschalt‐ dauer.
Beleuchtung mit Entriegelung :
Schaltet die Willkommensbeleuch‐
tung ein oder aus.
■ Fern-Verriegeln / Entriegeln / Start
Türfernentriegelung : Ändert die
Konfiguration so, dass beim Entrie‐
geln entweder nur die Fahrertür
oder das ganze Fahrzeug entriegelt
wird.
■ Werkseinst. wiederherstellen
Werkseinst. wiederherstellen :
Setzt alle Einstellungen auf die
Standard-Einstellungen zurück.
Einstellungen im Colour-Info-
Display CD 600/Navi 650/Navi 950
Zum Aufrufen des Menüs "Konfigura‐
tion" den CONFIG-Button am Bedien‐
teil des Infotainment-Systems
drücken.Durch Drehen am Multifunktions‐
knopf kann die Liste nach oben oder unten gescrollt werden. Zum Anwäh‐
len eines Menüpunktes den Multi‐
funktionsknopf drücken (Navi 950 / Navi 650: den äußeren Ring
drücken).
■ Sprachen (Languages)
■ Datum und Uhrzeit
■ Radioeinstellungen
■ Telefoneinstellung
■ Navigationseinstellungen
■ Anzeigeeinstellungen
■ Fahrzeugeinstellungen
