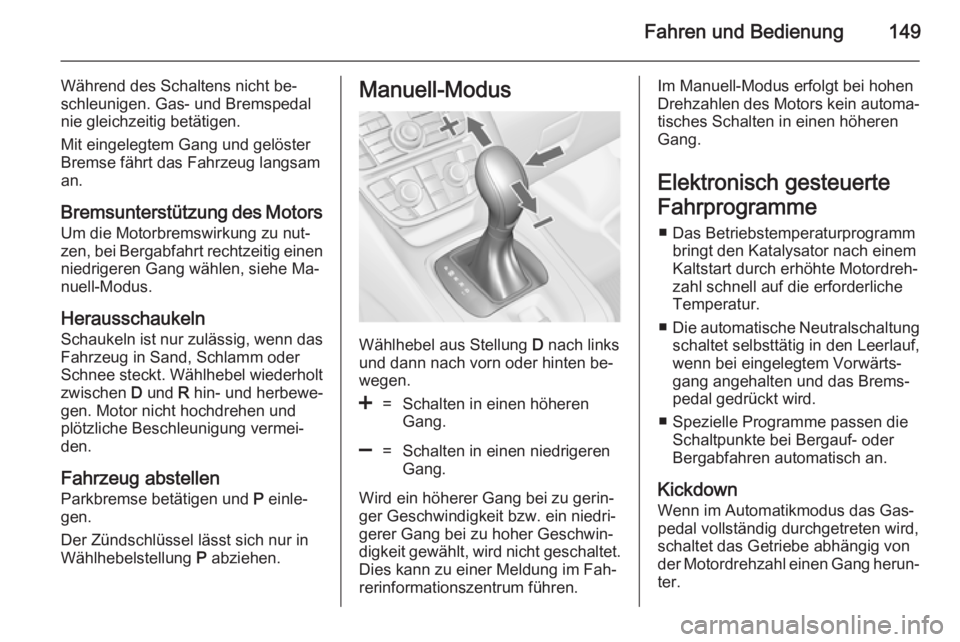

Fahren und Bedienung149
Während des Schaltens nicht be‐
schleunigen. Gas- und Bremspedal
nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.Manuell-Modus
Wählhebel aus Stellung D nach links
und dann nach vorn oder hinten be‐
wegen.
<=Schalten in einen höheren
Gang.]=Schalten in einen niedrigeren
Gang.
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Fah‐
rerinformationszentrum führen.
Im Manuell-Modus erfolgt bei hohen
Drehzahlen des Motors kein automa‐
tisches Schalten in einen höheren
Gang.
Elektronisch gesteuerte
Fahrprogramme ■ Das Betriebstemperaturprogramm bringt den Katalysator nach einem
Kaltstart durch erhöhte Motordreh‐
zahl schnell auf die erforderliche
Temperatur.
■ Die automatische Neutralschaltung
schaltet selbsttätig in den Leerlauf,
wenn bei eingelegtem Vorwärts‐
gang angehalten und das Brems‐
pedal gedrückt wird.
■ Spezielle Programme passen die Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
Kickdown Wenn im Automatikmodus das Gas‐
pedal vollständig durchgetreten wird,
schaltet das Getriebe abhängig von
der Motordrehzahl einen Gang herun‐
ter.

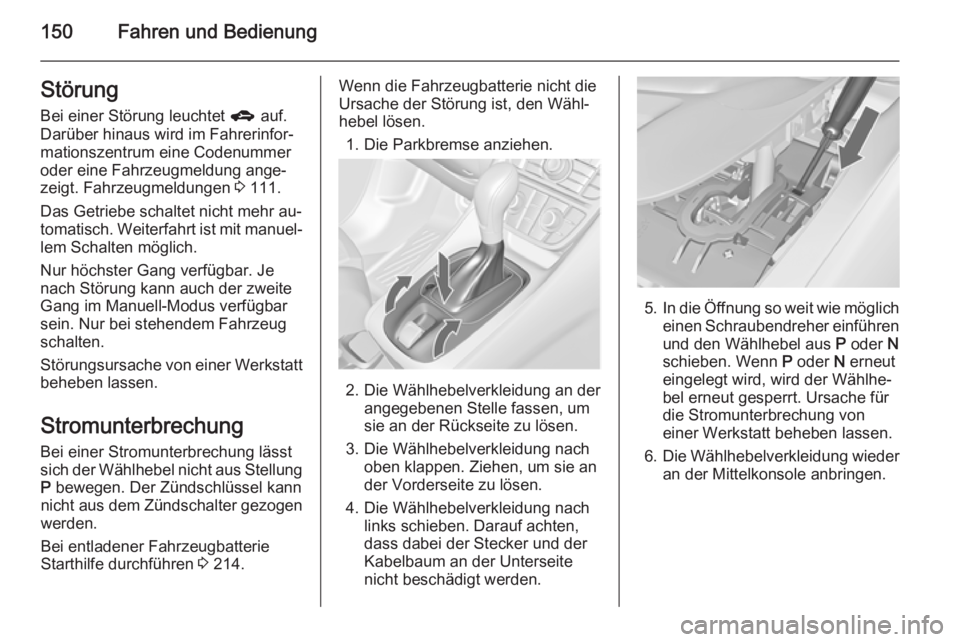

150Fahren und BedienungStörung
Bei einer Störung leuchtet g auf.
Darüber hinaus wird im Fahrerinfor‐
mationszentrum eine Codenummer
oder eine Fahrzeugmeldung ange‐
zeigt. Fahrzeugmeldungen 3 111.
Das Getriebe schaltet nicht mehr au‐
tomatisch. Weiterfahrt ist mit manuel‐
lem Schalten möglich.
Nur höchster Gang verfügbar. Je
nach Störung kann auch der zweite
Gang im Manuell-Modus verfügbar
sein. Nur bei stehendem Fahrzeug
schalten.
Störungsursache von einer Werkstatt
beheben lassen.
Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschalter gezogen
werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 214.Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
2. Die Wählhebelverkleidung an der angegebenen Stelle fassen, um
sie an der Rückseite zu lösen.
3. Die Wählhebelverkleidung nach oben klappen. Ziehen, um sie ander Vorderseite zu lösen.
4. Die Wählhebelverkleidung nach links schieben. Darauf achten,
dass dabei der Stecker und der
Kabelbaum an der Unterseite
nicht beschädigt werden.
5. In die Öffnung so weit wie möglich
einen Schraubendreher einführen und den Wählhebel aus P oder N
schieben. Wenn P oder N erneut
eingelegt wird, wird der Wählhe‐
bel erneut gesperrt. Ursache für
die Stromunterbrechung von
einer Werkstatt beheben lassen.
6. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.

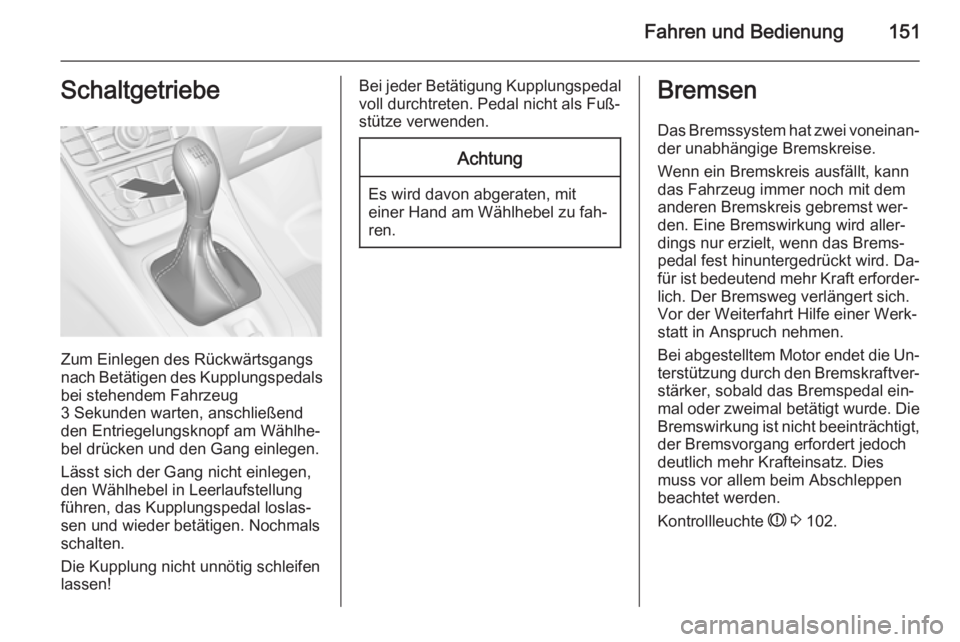

Fahren und Bedienung151Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
nach Betätigen des Kupplungspedals bei stehendem Fahrzeug
3 Sekunden warten, anschließend
den Entriegelungsknopf am Wählhe‐
bel drücken und den Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als Fuß‐
stütze verwenden.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.
Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐ lich. Der Bremsweg verlängert sich.
Vor der Weiterfahrt Hilfe einer Werk‐
statt in Anspruch nehmen.
Bei abgestelltem Motor endet die Un‐ terstützung durch den Bremskraftver‐stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt,
der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 102.

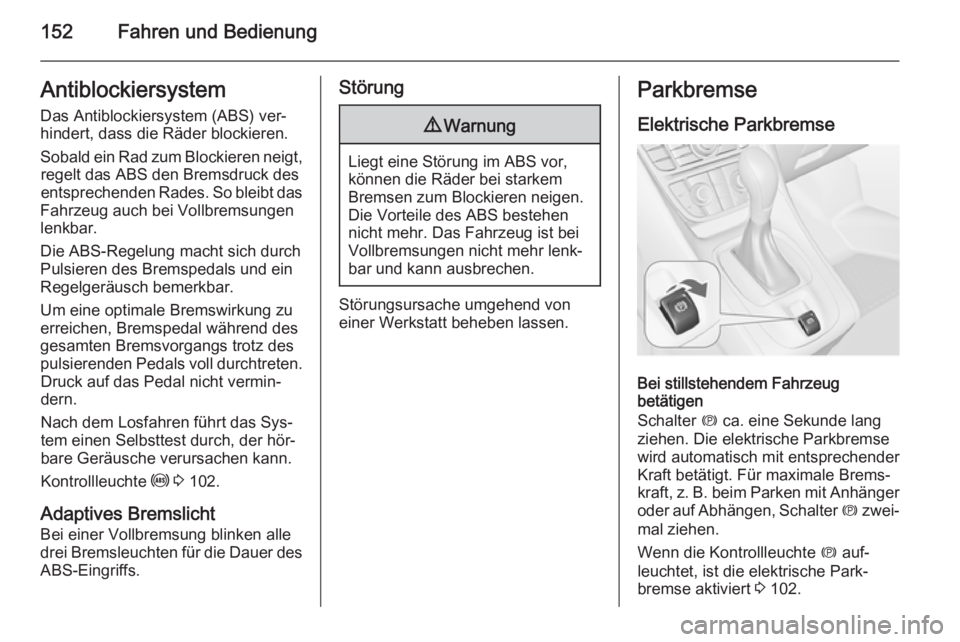

152Fahren und BedienungAntiblockiersystem
Das Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.
Sobald ein Rad zum Blockieren neigt, regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch Pulsieren des Bremspedals und einRegelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.
Kontrollleuchte u 3 102.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Parkbremse
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
Schalter m ca. eine Sekunde lang
ziehen. Die elektrische Parkbremse
wird automatisch mit entsprechender
Kraft betätigt. Für maximale Brems‐
kraft, z. B. beim Parken mit Anhänger
oder auf Abhängen, Schalter m zwei‐
mal ziehen.
Wenn die Kontrollleuchte m auf‐
leuchtet, ist die elektrische Park‐
bremse aktiviert 3 102.

Fahren und Bedienung153

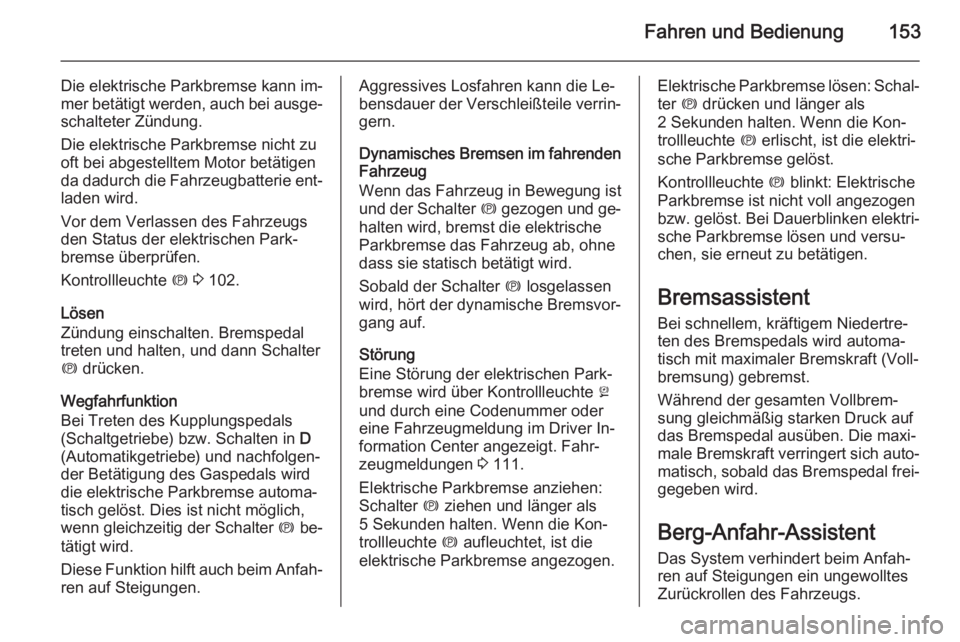

Die elektrische Parkbremse kann im‐
mer betätigt werden, auch bei ausge‐ schalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen
da dadurch die Fahrzeugbatterie ent‐
laden wird.
Vor dem Verlassen des Fahrzeugs
den Status der elektrischen Park‐
bremse überprüfen.
Kontrollleuchte m 3 102.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Bei Treten des Kupplungspedals
(Schaltgetriebe) bzw. Schalten in D
(Automatikgetriebe) und nachfolgen‐
der Betätigung des Gaspedals wird
die elektrische Parkbremse automa‐
tisch gelöst. Dies ist nicht möglich,
wenn gleichzeitig der Schalter m be‐
tätigt wird.
Diese Funktion hilft auch beim Anfah‐ ren auf Steigungen.Aggressives Losfahren kann die Le‐
bensdauer der Verschleißteile verrin‐
gern.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und der Schalter m gezogen und ge‐
halten wird, bremst die elektrische
Parkbremse das Fahrzeug ab, ohne
dass sie statisch betätigt wird.
Sobald der Schalter m losgelassen
wird, hört der dynamische Bremsvor‐ gang auf.
Störung
Eine Störung der elektrischen Park‐
bremse wird über Kontrollleuchte j
und durch eine Codenummer oder eine Fahrzeugmeldung im Driver In‐
formation Center angezeigt. Fahr‐
zeugmeldungen 3 111.
Elektrische Parkbremse anziehen:
Schalter m ziehen und länger als
5 Sekunden halten. Wenn die Kon‐
trollleuchte m aufleuchtet, ist die
elektrische Parkbremse angezogen.Elektrische Parkbremse lösen: Schal‐
ter m drücken und länger als
2 Sekunden halten. Wenn die Kon‐
trollleuchte m erlischt, ist die elektri‐
sche Parkbremse gelöst.
Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen bzw. gelöst. Bei Dauerblinken elektri‐ sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
Bremsassistent Bei schnellem, kräftigem Niedertre‐
ten des Bremspedals wird automa‐
tisch mit maximaler Bremskraft (Voll‐
bremsung) gebremst.
Während der gesamten Vollbrem‐
sung gleichmäßig starken Druck auf
das Bremspedal ausüben. Die maxi‐
male Bremskraft verringert sich auto‐
matisch, sobald das Bremspedal frei‐ gegeben wird.
Berg-Anfahr-Assistent
Das System verhindert beim Anfah‐
ren auf Steigungen ein ungewolltes
Zurückrollen des Fahrzeugs.

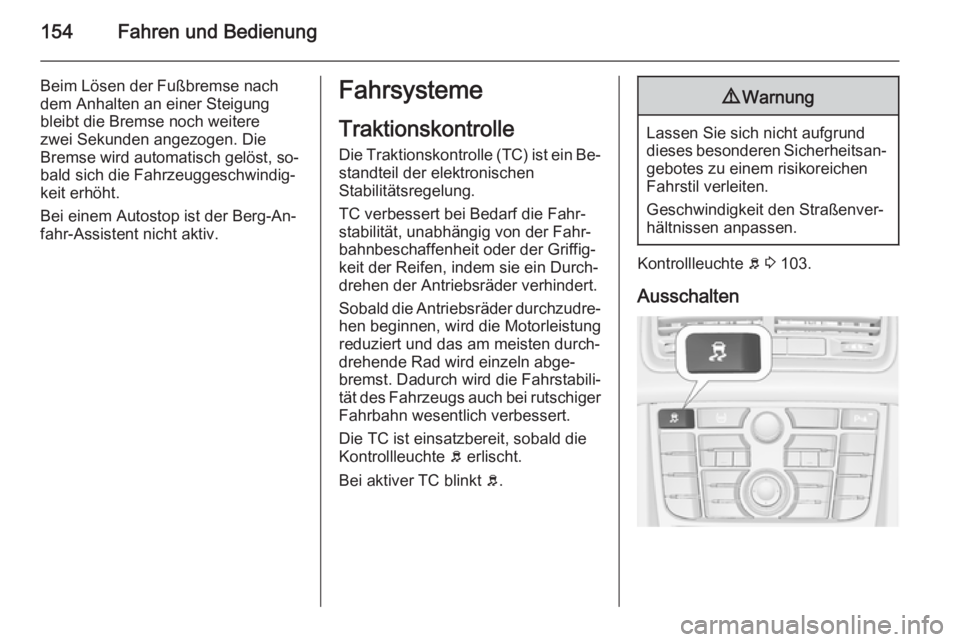

154Fahren und Bedienung
Beim Lösen der Fußbremse nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Die
Bremse wird automatisch gelöst, so‐
bald sich die Fahrzeuggeschwindig‐
keit erhöht.
Bei einem Autostop ist der Berg-An‐
fahr-Assistent nicht aktiv.Fahrsysteme
Traktionskontrolle Die Traktionskontrolle (TC) ist ein Be‐
standteil der elektronischen
Stabilitätsregelung.
TC verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐ bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐
drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am meisten durch‐
drehende Rad wird einzeln abge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger
Fahrbahn wesentlich verbessert.
Die TC ist einsatzbereit, sobald die
Kontrollleuchte b erlischt.
Bei aktiver TC blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 103.
Ausschalten

Fahren und Bedienung155

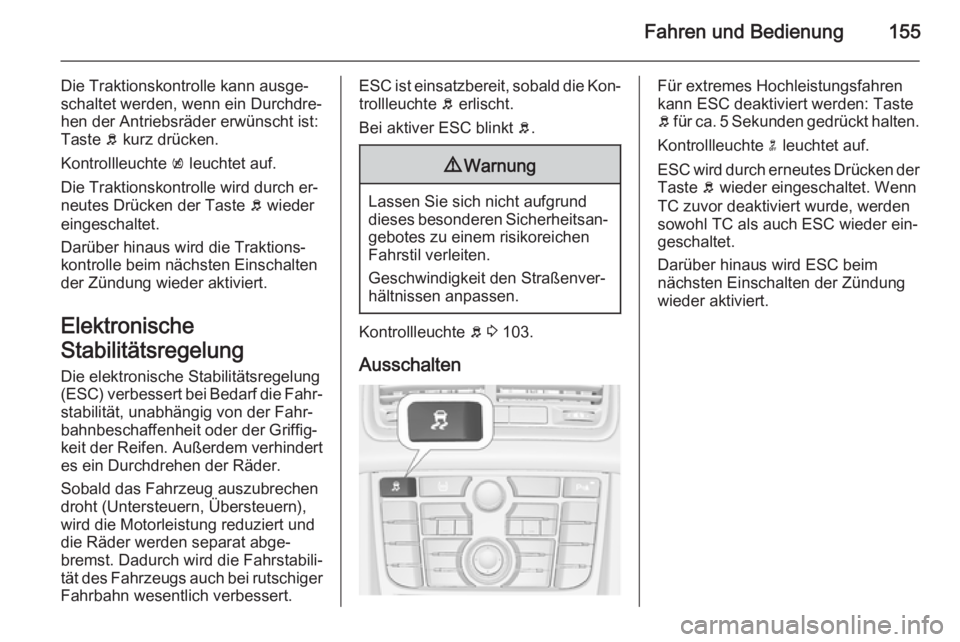

Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
Taste b kurz drücken.
Kontrollleuchte k leuchtet auf.
Die Traktionskontrolle wird durch er‐
neutes Drücken der Taste b wieder
eingeschaltet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung
(ESC) verbessert bei Bedarf die Fahr‐ stabilität, unabhängig von der Fahr‐bahnbeschaffenheit oder der Griffig‐
keit der Reifen. Außerdem verhindert
es ein Durchdrehen der Räder.
Sobald das Fahrzeug auszubrechen
droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger Fahrbahn wesentlich verbessert.ESC ist einsatzbereit, sobald die Kon‐trollleuchte b erlischt.
Bei aktiver ESC blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 103.
Ausschalten
Für extremes Hochleistungsfahren
kann ESC deaktiviert werden: Taste
b für ca. 5 Sekunden gedrückt halten.
Kontrollleuchte n leuchtet auf.
ESC wird durch erneutes Drücken der Taste b wieder eingeschaltet. Wenn
TC zuvor deaktiviert wurde, werden
sowohl TC als auch ESC wieder ein‐
geschaltet.
Darüber hinaus wird ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.

156Fahren und BedienungFahrerassistenzsys‐
teme9 Warnung
Fahrerassistenzsysteme wurden
zur Unterstützung der Fahrer ent‐
wickelt, können deren Aufmerk‐
samkeit aber nicht ersetzen.
Der Fahrer übernimmt beim Füh‐
ren des Fahrzeugs die volle Ver‐
antwortung.
Beim Gebrauch von Fahrerassis‐
tenzsystemen stets die aktuelle
Verkehrssituation berücksichti‐
gen.
Geschwindigkeitsregler
Der Geschwindigkeitsregler kann Ge‐
schwindigkeiten von ca. 30 bis
200 km/h speichern und konstant hal‐ ten. An Steigungen und im Gefälle ist
ein Abweichen von der gespeicherten Geschwindigkeit möglich.
Aus Sicherheitsgründen kann der Ge‐
schwindigkeitsregler erst nach ein‐
maligem Betätigen der Fußbremse aktiviert werden. Eine Aktivierung imersten Gang ist nicht möglich.
Geschwindigkeitsregler nicht ein‐
schalten, wenn eine gleichbleibende Geschwindigkeit nicht ratsam ist.
Bei Automatikgetriebe Geschwindig‐
keitsregler nur im automatischen Mo‐ dus aktivieren.
Kontrollleuchte m 3 105.
Einschalten
Den Wippschalter m am oberen Ende
drücken, Kontrollleuchte m leuchtet
weiß.
Einschalten
Auf die gewünschte Geschwindigkeit
beschleunigen und das Daumenräd‐
chen auf SET/- drehen. Die aktuelle
Geschwindigkeit wird gespeichert und gehalten. Kontrollleuchte m
leuchtet grün. Gaspedal kann gelöst
werden.
Beschleunigen durch Gas geben ist
möglich. Nach Loslassen des Gaspe‐ dals wird die gespeicherte Geschwin‐
digkeit wieder eingestellt.
Der Geschwindigkeitsregler bleibt
während des Gangschaltens akti‐
viert.
Geschwindigkeit erhöhen
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf RES/+ halten
oder wiederholt kurz auf RES/+ dre‐
hen: Geschwindigkeit wird kontinuier‐ lich bzw. in kleinen Schritten erhöht.

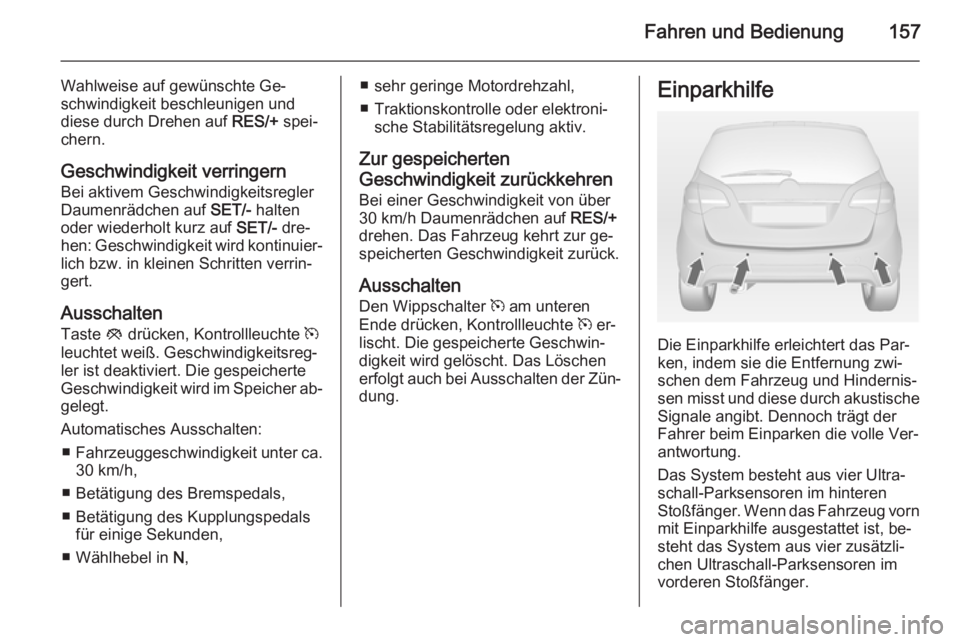

Fahren und Bedienung157
Wahlweise auf gewünschte Ge‐schwindigkeit beschleunigen und
diese durch Drehen auf RES/+ spei‐
chern.
Geschwindigkeit verringern
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf SET/- halten
oder wiederholt kurz auf SET/- dre‐
hen: Geschwindigkeit wird kontinuier‐ lich bzw. in kleinen Schritten verrin‐
gert.
Ausschalten
Taste y drücken, Kontrollleuchte m
leuchtet weiß. Geschwindigkeitsreg‐
ler ist deaktiviert. Die gespeicherte
Geschwindigkeit wird im Speicher ab‐
gelegt.
Automatisches Ausschalten: ■ Fahrzeuggeschwindigkeit unter ca.
30 km/h,
■ Betätigung des Bremspedals,
■ Betätigung des Kupplungspedals für einige Sekunden,
■ Wählhebel in N,■ sehr geringe Motordrehzahl,
■ Traktionskontrolle oder elektroni‐ sche Stabilitätsregelung aktiv.
Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über 30 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur ge‐
speicherten Geschwindigkeit zurück.
Ausschalten
Den Wippschalter m am unteren
Ende drücken, Kontrollleuchte m er‐
lischt. Die gespeicherte Geschwin‐
digkeit wird gelöscht. Das Löschen
erfolgt auch bei Ausschalten der Zün‐ dung.Einparkhilfe
Die Einparkhilfe erleichtert das Par‐
ken, indem sie die Entfernung zwi‐
schen dem Fahrzeug und Hindernis‐
sen misst und diese durch akustische Signale angibt. Dennoch trägt der
Fahrer beim Einparken die volle Ver‐
antwortung.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger. Wenn das Fahrzeug vorn
mit Einparkhilfe ausgestattet ist, be‐
steht das System aus vier zusätzli‐
chen Ultraschall-Parksensoren im
vorderen Stoßfänger.

158Fahren und Bedienung
Kontrollleuchte r 3 103.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Die Einparkhilfe beim Vorwärtsfahren
kann bei niedriger Geschwindigkeit
auch durch Drücken der Taste r
aktiviert werden.
Ein Leuchten der LED in der Taste für die Einparkhilfe zeigt die Bereitschaft
des Systems an.
Funktionsweise
Ein Hindernis wird durch ein akusti‐
sches Signal angezeigt. Das Intervall
zwischen den Signaltönen wird kür‐
zer, je näher das Fahrzeug dem Hin‐
dernis kommt. Bei einem Abstand
von weniger als 30 cm wird ein Dau‐ erton ausgegeben.
Ausschalten Soll das System ausgeschaltet wer‐
den, Taste r drücken.
Die LED in der Taste erlischt und im
Driver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Das System wird beim Überschreiten
einer bestimmten Geschwindigkeit
automatisch deaktiviert.
Wird die Taste r einmal innerhalb
eines Zündzyklus betätigt, dann wird
die vordere Einparkhilfe jedes Mal
wieder eingeschaltet, sobald die
Fahrzeuggeschwindigkeit unter
einen bestimmten Wert sinkt.Störung
Bei einer Störung im System leuchtet
r auf oder im Fahrerinformations‐
zentrum wird eine Fahrzeugmeldung
angezeigt.
Zusätzlich leuchtet r auf bzw. es
wird eine Meldung im Fahrerinforma‐
tionszentrum angezeigt, wenn eine
Störung des Systems aufgrund von
vorübergehend auftretenden Beein‐
trächtigungen (z. B. Schnee auf den
Sensoren) erkannt wird.
Fahrzeugmeldungen 3 111.
Wichtige Hinweise für die
Benutzung der Einparkhilfe-
Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
