OPEL MERIVA 2014.5 Betriebsanleitung (in German)

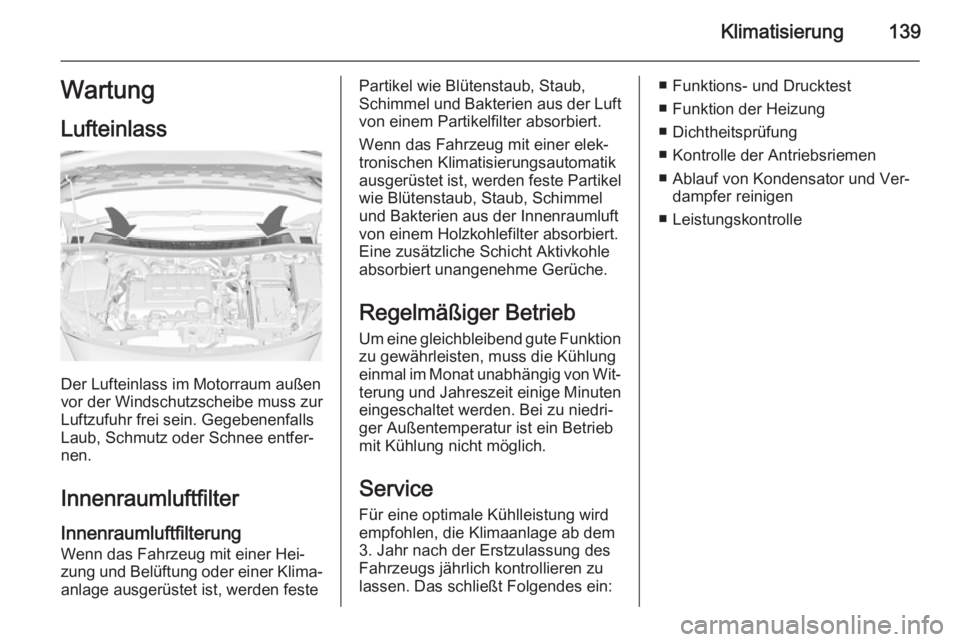

Klimatisierung139Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter
Innenraumluftfilterung Wenn das Fahrzeug mit einer Hei‐
zung und Belüftung oder einer Klima‐
anlage ausgerüstet ist, werden feste
Partikel wie Blütenstaub, Staub,
Schimmel und Bakterien aus der Luft von einem Partikelfilter absorbiert.
Wenn das Fahrzeug mit einer elek‐
tronischen Klimatisierungsautomatik
ausgerüstet ist, werden feste Partikel
wie Blütenstaub, Staub, Schimmel
und Bakterien aus der Innenraumluft
von einem Holzkohlefilter absorbiert.
Eine zusätzliche Schicht Aktivkohle
absorbiert unangenehme Gerüche.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlungeinmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service
Für eine optimale Kühlleistung wird
empfohlen, die Klimaanlage ab dem
3. Jahr nach der Erstzulassung des
Fahrzeugs jährlich kontrollieren zu
lassen. Das schließt Folgendes ein:■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

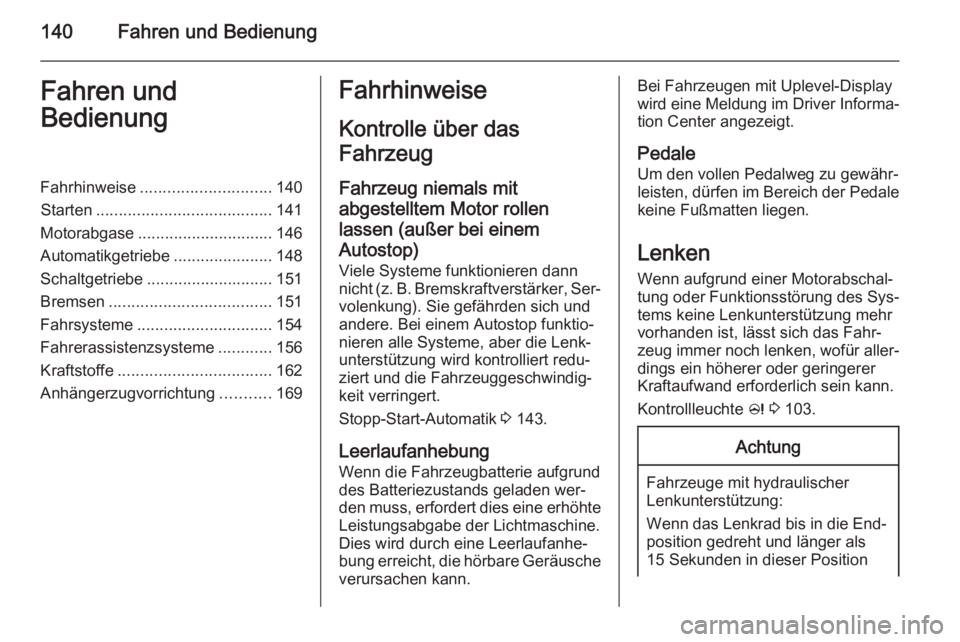

140Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 140
Starten ....................................... 141
Motorabgase .............................. 146
Automatikgetriebe ......................148
Schaltgetriebe ............................ 151
Bremsen .................................... 151
Fahrsysteme .............................. 154
Fahrerassistenzsysteme ............156
Kraftstoffe .................................. 162
Anhängerzugvorrichtung ...........169Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostop) Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐
volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐
ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 143.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund des Batteriezustands geladen wer‐
den muss, erfordert dies eine erhöhte Leistungsabgabe der Lichtmaschine.
Dies wird durch eine Leerlaufanhe‐
bung erreicht, die hörbare Geräusche
verursachen kann.Bei Fahrzeugen mit Uplevel-Display
wird eine Meldung im Driver Informa‐
tion Center angezeigt.
Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Lenken Wenn aufgrund einer Motorabschal‐
tung oder Funktionsstörung des Sys‐
tems keine Lenkunterstützung mehr
vorhanden ist, lässt sich das Fahr‐
zeug immer noch lenken, wofür aller‐
dings ein höherer oder geringerer
Kraftaufwand erforderlich sein kann.
Kontrollleuchte c 3 103.Achtung
Fahrzeuge mit hydraulischer
Lenkunterstützung:
Wenn das Lenkrad bis in die End‐ position gedreht und länger als
15 Sekunden in dieser Position

Fahren und Bedienung141gehalten wird, kann die Lenkun‐terstützung beschädigt werden
und keine Lenkunterstützung
mehr leisten.Starten
Einfahren
Während der ersten Fahrten unnötig
scharfes Bremsen vermeiden.
Bei der ersten Fahrt kann es zu einer
Rauchentwicklung kommen, wenn
Wachs und Öl an der Abgasanlage verdampfen. Nach der ersten Fahrt
das Fahrzeug eine Weile im Freien
abstellen. Rauch nicht einatmen.
Während des Einfahrens kann der
Kraftstoff- und Motorölverbrauch et‐
was höher sein und der Reinigungs‐
prozess des Diesel-Partikelfilters
kann öfter stattfinden. Ein Autostopp
wird unter Umständen unterbunden,
damit sich die Fahrzeugbatterie auf‐
laden kann.

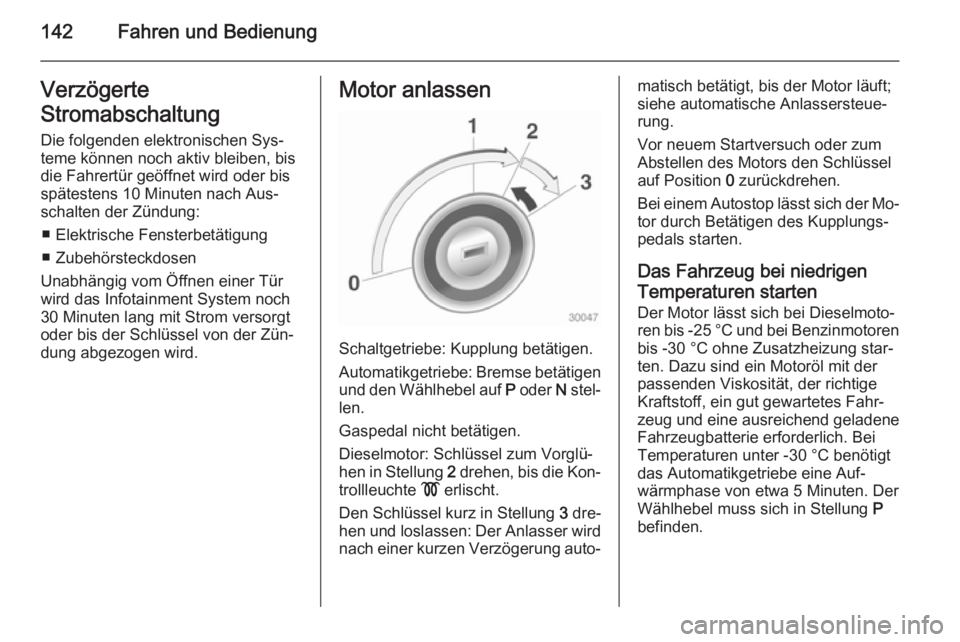

Diesel-Partikelfilter 3 146.Zündschlossstellungen0=Zündung aus1=Lenkradsperre gelöst, Zündung
aus2=Zündung ein, bei Dieselmotor:
Vorglühen3=Anlassen

142Fahren und BedienungVerzögerte
Stromabschaltung Die folgenden elektronischen Sys‐
teme können noch aktiv bleiben, bis
die Fahrertür geöffnet wird oder bis
spätestens 10 Minuten nach Aus‐
schalten der Zündung:
■ Elektrische Fensterbetätigung
■ Zubehörsteckdosen
Unabhängig vom Öffnen einer Tür
wird das Infotainment System noch
30 Minuten lang mit Strom versorgt
oder bis der Schlüssel von der Zün‐
dung abgezogen wird.Motor anlassen
Schaltgetriebe: Kupplung betätigen.
Automatikgetriebe: Bremse betätigen und den Wählhebel auf P oder N stel‐
len.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐
hen in Stellung 2 drehen, bis die Kon‐
trollleuchte ! erlischt.
Den Schlüssel kurz in Stellung 3 dre‐
hen und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Vor neuem Startversuch oder zum Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.
Bei einem Autostop lässt sich der Mo‐ tor durch Betätigen des Kupplungs‐
pedals starten.
Das Fahrzeug bei niedrigen
Temperaturen starten
Der Motor lässt sich bei Dieselmoto‐ ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐
ten. Dazu sind ein Motoröl mit der passenden Viskosität, der richtigeKraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine Auf‐
wärmphase von etwa 5 Minuten. Der
Wählhebel muss sich in Stellung P
befinden.

Fahren und Bedienung143

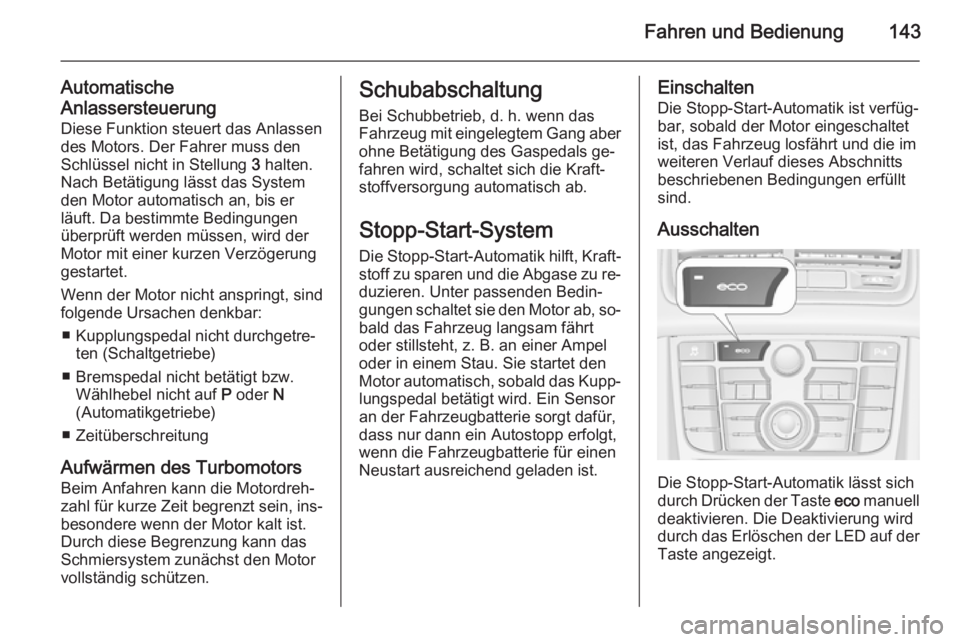

Automatische
Anlassersteuerung Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System
den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
■ Kupplungspedal nicht durchgetre‐ ten (Schaltgetriebe)
■ Bremspedal nicht betätigt bzw. Wählhebel nicht auf P oder N
(Automatikgetriebe)
■ Zeitüberschreitung
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Sensor
an der Fahrzeugbatterie sorgt dafür, dass nur dann ein Autostopp erfolgt,wenn die Fahrzeugbatterie für einen
Neustart ausreichend geladen ist.Einschalten
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken der Taste eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED auf der
Taste angezeigt.

144Fahren und Bedienung

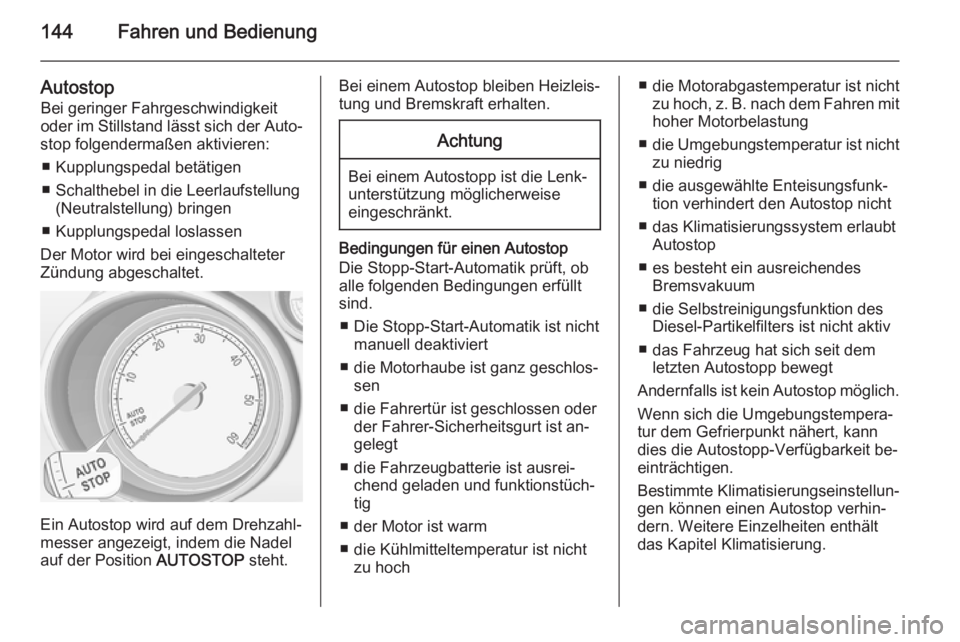

Autostop
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der Auto‐
stop folgendermaßen aktivieren:
■ Kupplungspedal betätigen
■ Schalthebel in die Leerlaufstellung (Neutralstellung) bringen
■ Kupplungspedal loslassen
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Ein Autostop wird auf dem Drehzahl‐
messer angezeigt, indem die Nadel
auf der Position AUTOSTOP steht.
Bei einem Autostop bleiben Heizleis‐
tung und Bremskraft erhalten.Achtung
Bei einem Autostopp ist die Lenk‐
unterstützung möglicherweise
eingeschränkt.
Bedingungen für einen Autostop
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind.
■ Die Stopp-Start-Automatik ist nicht manuell deaktiviert
■ die Motorhaube ist ganz geschlos‐ sen
■ die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt ist an‐
gelegt
■ die Fahrzeugbatterie ist ausrei‐ chend geladen und funktionstüch‐
tig
■ der Motor ist warm
■ die Kühlmitteltemperatur ist nicht zu hoch
■ die Motorabgastemperatur ist nichtzu hoch, z. B. nach dem Fahren mit
hoher Motorbelastung
■ die Umgebungstemperatur ist nicht
zu niedrig
■ die ausgewählte Enteisungsfunk‐ tion verhindert den Autostop nicht
■ das Klimatisierungssystem erlaubt Autostop
■ es besteht ein ausreichendes Bremsvakuum
■ die Selbstreinigungsfunktion des Diesel-Partikelfilters ist nicht aktiv
■ das Fahrzeug hat sich seit dem letzten Autostopp bewegt
Andernfalls ist kein Autostop möglich. Wenn sich die Umgebungstempera‐
tur dem Gefrierpunkt nähert, kann
dies die Autostopp-Verfügbarkeit be‐
einträchtigen.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostop verhin‐
dern. Weitere Einzelheiten enthält das Kapitel Klimatisierung.

Fahren und Bedienung145

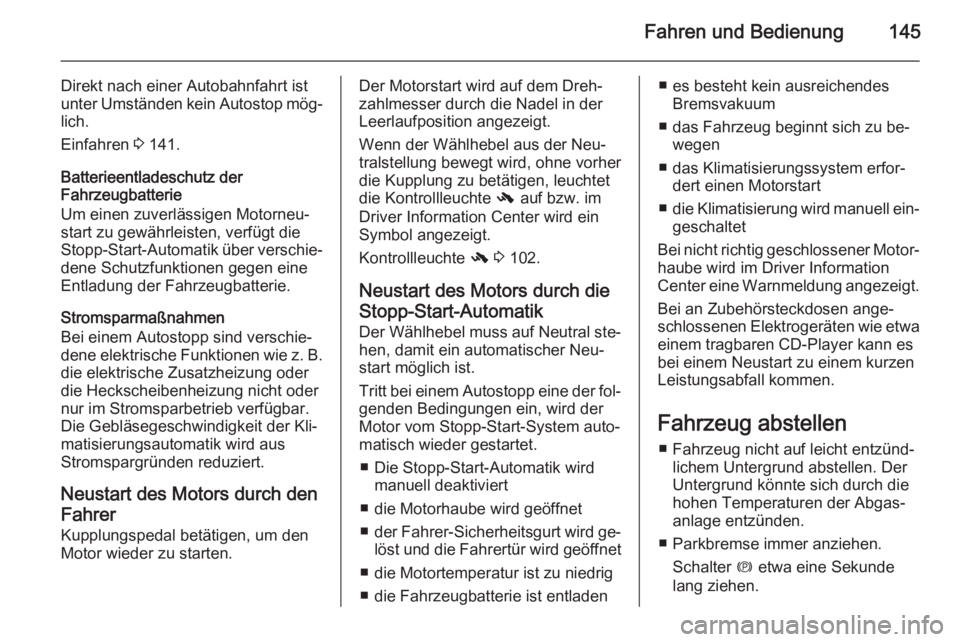

Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostop mög‐ lich.
Einfahren 3 141.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen eine
Entladung der Fahrzeugbatterie.
Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐
dene elektrische Funktionen wie z. B.
die elektrische Zusatzheizung oder
die Heckscheibenheizung nicht oder
nur im Stromsparbetrieb verfügbar.
Die Gebläsegeschwindigkeit der Kli‐
matisierungsautomatik wird aus
Stromspargründen reduziert.
Neustart des Motors durch den Fahrer Kupplungspedal betätigen, um den
Motor wieder zu starten.Der Motorstart wird auf dem Dreh‐
zahlmesser durch die Nadel in der
Leerlaufposition angezeigt.
Wenn der Wählhebel aus der Neu‐
tralstellung bewegt wird, ohne vorher
die Kupplung zu betätigen, leuchtet
die Kontrollleuchte - auf bzw. im
Driver Information Center wird ein
Symbol angezeigt.
Kontrollleuchte - 3 102.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral ste‐ hen, damit ein automatischer Neu‐
start möglich ist.
Tritt bei einem Autostopp eine der fol‐
genden Bedingungen ein, wird der
Motor vom Stopp-Start-System auto‐
matisch wieder gestartet.
■ Die Stopp-Start-Automatik wird manuell deaktiviert
■ die Motorhaube wird geöffnet
■ der Fahrer-Sicherheitsgurt wird ge‐
löst und die Fahrertür wird geöffnet
■ die Motortemperatur ist zu niedrig ■ die Fahrzeugbatterie ist entladen■ es besteht kein ausreichendes Bremsvakuum
■ das Fahrzeug beginnt sich zu be‐ wegen
■ das Klimatisierungssystem erfor‐ dert einen Motorstart
■ die Klimatisierung wird manuell ein‐
geschaltet
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐ schlossenen Elektrogeräten wie etwa einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.
Fahrzeug abstellen ■ Fahrzeug nicht auf leicht entzünd‐ lichem Untergrund abstellen. Der
Untergrund könnte sich durch die
hohen Temperaturen der Abgas‐
anlage entzünden.
■ Parkbremse immer anziehen. Schalter m etwa eine Sekunde
lang ziehen.

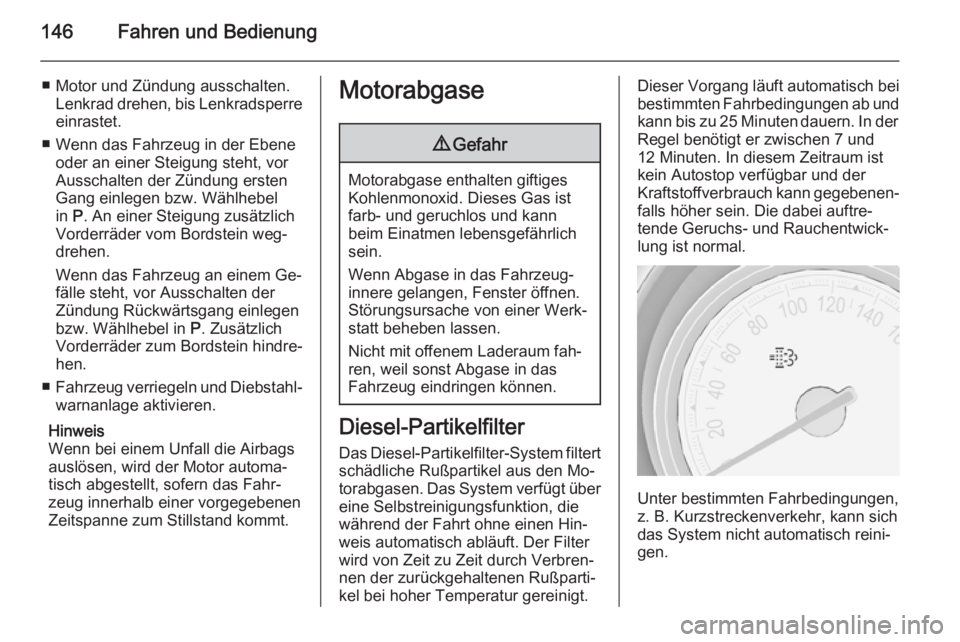

146Fahren und Bedienung
■ Motor und Zündung ausschalten.Lenkrad drehen, bis Lenkradsperreeinrastet.
■ Wenn das Fahrzeug in der Ebene oder an einer Steigung steht, vor
Ausschalten der Zündung ersten
Gang einlegen bzw. Wählhebel
in P. An einer Steigung zusätzlich
Vorderräder vom Bordstein weg‐
drehen.
Wenn das Fahrzeug an einem Ge‐
fälle steht, vor Ausschalten der
Zündung Rückwärtsgang einlegen
bzw. Wählhebel in P. Zusätzlich
Vorderräder zum Bordstein hindre‐ hen.
■ Fahrzeug verriegeln und Diebstahl‐
warnanlage aktivieren.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum fah‐
ren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Das Diesel-Partikelfilter-System filtert schädliche Rußpartikel aus den Mo‐
torabgasen. Das System verfügt über
eine Selbstreinigungsfunktion, die
während der Fahrt ohne einen Hin‐
weis automatisch abläuft. Der Filter wird von Zeit zu Zeit durch Verbren‐nen der zurückgehaltenen Rußparti‐
kel bei hoher Temperatur gereinigt.
Dieser Vorgang läuft automatisch bei
bestimmten Fahrbedingungen ab und
kann bis zu 25 Minuten dauern. In der Regel benötigt er zwischen 7 und
12 Minuten. In diesem Zeitraum ist
kein Autostop verfügbar und der
Kraftstoffverbrauch kann gegebenen‐ falls höher sein. Die dabei auftre‐
tende Geruchs- und Rauchentwick‐
lung ist normal.
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.

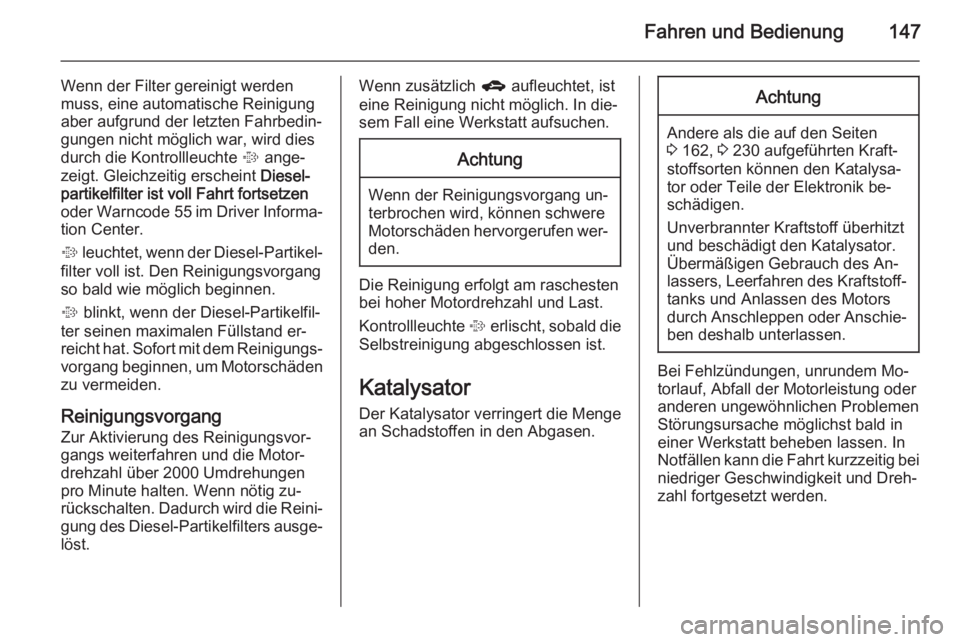

Fahren und Bedienung147
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch die Kontrollleuchte % ange‐
zeigt. Gleichzeitig erscheint Diesel‐
partikelfilter ist voll Fahrt fortsetzen
oder Warncode 55 im Driver Informa‐
tion Center.
% leuchtet, wenn der Diesel-Partikel‐
filter voll ist. Den Reinigungsvorgang
so bald wie möglich beginnen.
% blinkt, wenn der Diesel-Partikelfil‐
ter seinen maximalen Füllstand er‐
reicht hat. Sofort mit dem Reinigungs‐ vorgang beginnen, um Motorschäden
zu vermeiden.
Reinigungsvorgang
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 Umdrehungenpro Minute halten. Wenn nötig zu‐
rückschalten. Dadurch wird die Reini‐ gung des Diesel-Partikelfilters ausge‐ löst.Wenn zusätzlich g aufleuchtet, ist
eine Reinigung nicht möglich. In die‐
sem Fall eine Werkstatt aufsuchen.Achtung
Wenn der Reinigungsvorgang un‐
terbrochen wird, können schwere
Motorschäden hervorgerufen wer‐ den.
Die Reinigung erfolgt am raschesten
bei hoher Motordrehzahl und Last.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 162, 3 230 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.

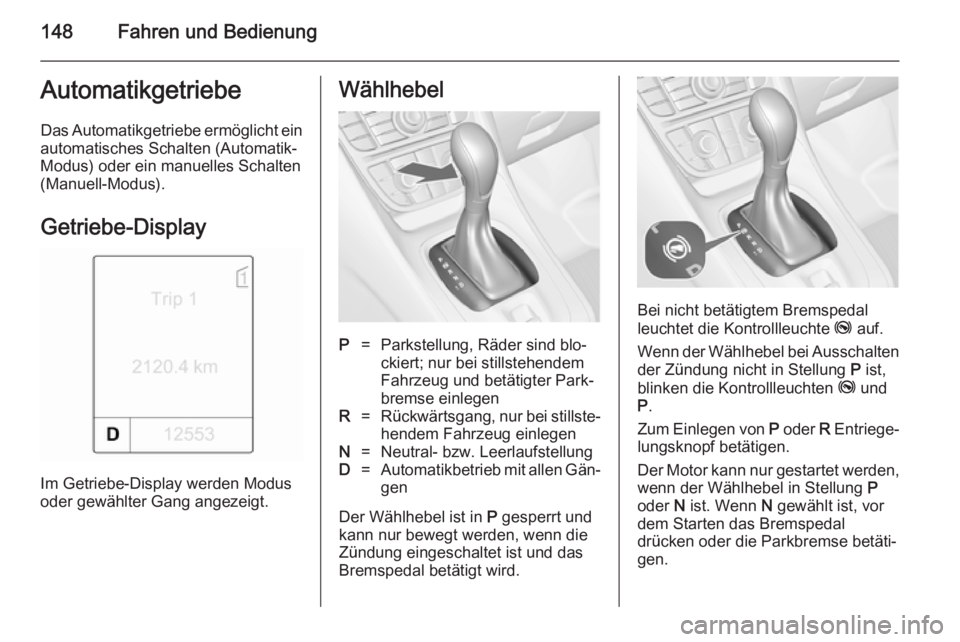

148Fahren und BedienungAutomatikgetriebeDas Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.
WählhebelP=Parkstellung, Räder sind blo‐
ckiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR=Rückwärtsgang, nur bei stillste‐ hendem Fahrzeug einlegenN=Neutral- bzw. LeerlaufstellungD=Automatikbetrieb mit allen Gän‐
gen
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die
Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht in Stellung P ist,
blinken die Kontrollleuchten j und
P .
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐ gen.
