Körning och hantering149

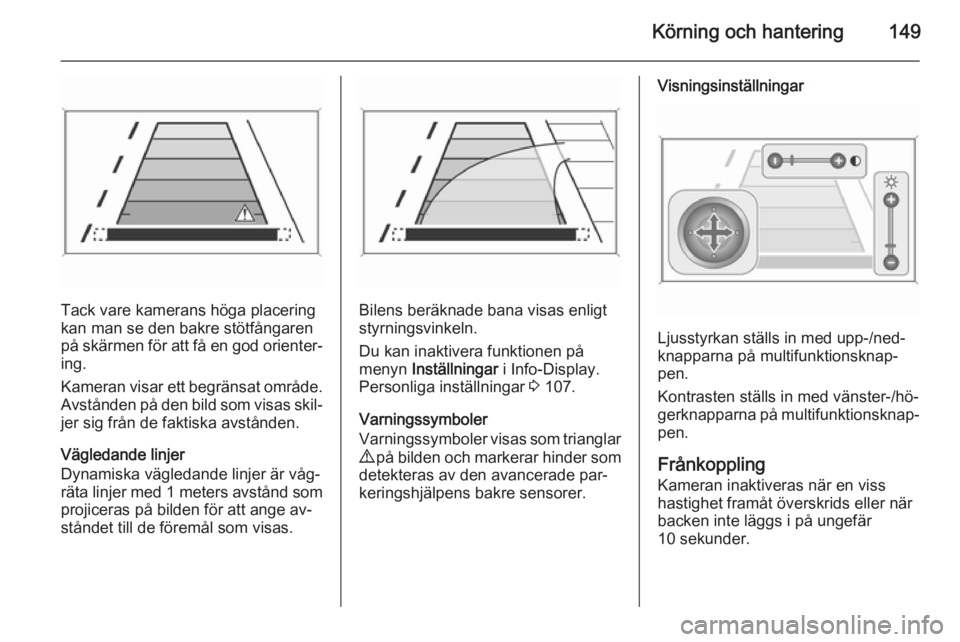

Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan inaktivera funktionen på
menyn Inställningar i Info-Display.
Personliga inställningar 3 107.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Visningsinställningar
Ljusstyrkan ställs in med upp-/ned‐
knapparna på multifunktionsknap‐ pen.
Kontrasten ställs in med vänster-/hö‐
gerknapparna på multifunktionsknap‐ pen.
Frånkoppling
Kameran inaktiveras när en viss hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.

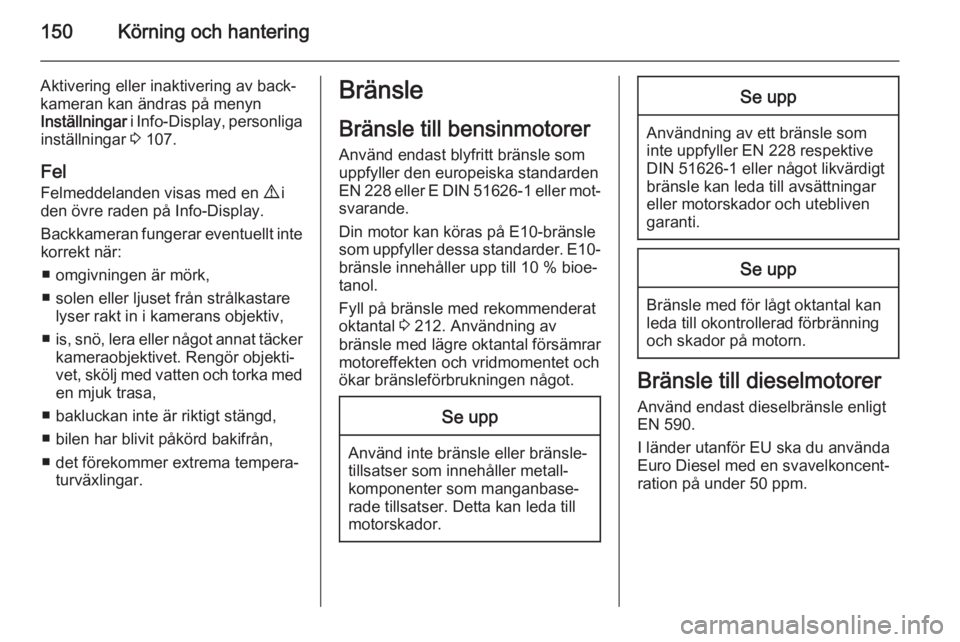

150Körning och hantering
Aktivering eller inaktivering av back‐
kameran kan ändras på menyn
Inställningar i Info-Display , personliga
inställningar 3 107.
Fel Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ omgivningen är mörk,
■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv,
■ is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐vet, skölj med vatten och torka med
en mjuk trasa,
■ bakluckan inte är riktigt stängd,
■ bilen har blivit påkörd bakifrån,
■ det förekommer extrema tempera‐ turväxlingar.Bränsle
Bränsle till bensinmotorer Använd endast blyfritt bränsle som
uppfyller den europeiska standarden
EN 228 eller E DIN 51626-1 eller mot‐ svarande.
Din motor kan köras på E10-bränsle som uppfyller dessa standarder. E10-
bränsle innehåller upp till 10 % bioe‐
tanol.
Fyll på bränsle med rekommenderat
oktantal 3 212. Användning av
bränsle med lägre oktantal försämrar
motoreffekten och vridmomentet och
ökar bränsleförbrukningen något.Se upp
Använd inte bränsle eller bränsle‐
tillsatser som innehåller metall‐
komponenter som manganbase‐
rade tillsatser. Detta kan leda till
motorskador.
Se upp
Användning av ett bränsle som
inte uppfyller EN 228 respektive DIN 51626-1 eller något likvärdigt
bränsle kan leda till avsättningar
eller motorskador och utebliven
garanti.
Se upp
Bränsle med för lågt oktantal kan
leda till okontrollerad förbränning
och skador på motorn.
Bränsle till dieselmotorer
Använd endast dieselbränsle enligt
EN 590.
I länder utanför EU ska du använda
Euro Diesel med en svavelkoncent‐
ration på under 50 ppm.

Körning och hantering151Se upp

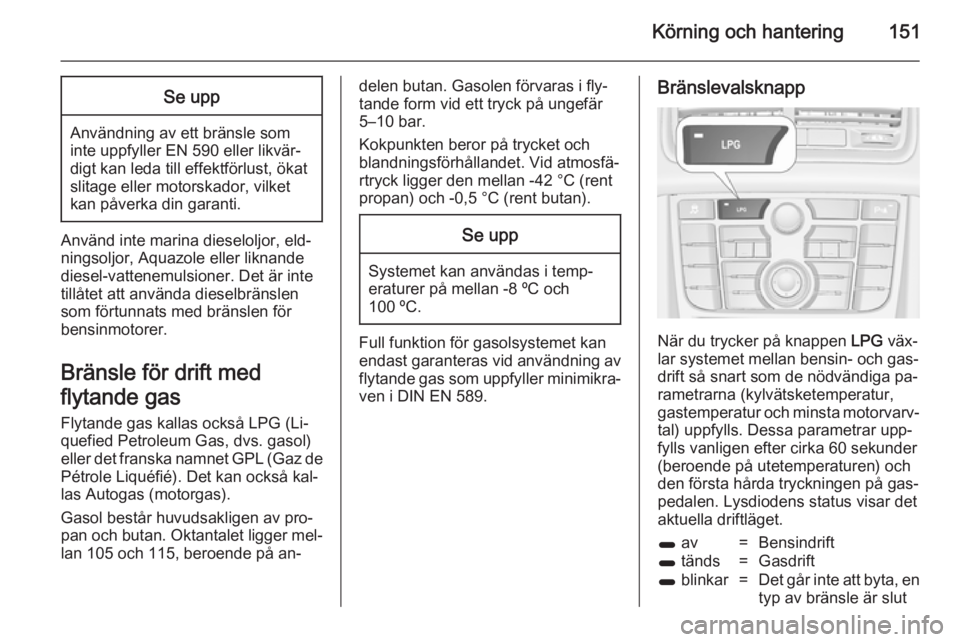

Användning av ett bränsle som
inte uppfyller EN 590 eller likvär‐
digt kan leda till effektförlust, ökat
slitage eller motorskador, vilket
kan påverka din garanti.
Använd inte marina dieseloljor, eld‐
ningsoljor, Aquazole eller liknande
diesel-vattenemulsioner. Det är inte
tillåtet att använda dieselbränslen
som förtunnats med bränslen för
bensinmotorer.
Bränsle för drift med
flytande gas Flytande gas kallas också LPG (Li‐quefied Petroleum Gas, dvs. gasol)
eller det franska namnet GPL (Gaz de
Pétrole Liquéfié). Det kan också kal‐
las Autogas (motorgas).
Gasol består huvudsakligen av pro‐
pan och butan. Oktantalet ligger mel‐ lan 105 och 115, beroende på an‐
delen butan. Gasolen förvaras i fly‐
tande form vid ett tryck på ungefär
5–10 bar.
Kokpunkten beror på trycket och
blandningsförhållandet. Vid atmosfä‐
rtryck ligger den mellan -42 °C (rent
propan) och -0,5 °C (rent butan).Se upp
Systemet kan användas i temp‐
eraturer på mellan -8 ºC och
100 ºC.
Full funktion för gasolsystemet kan
endast garanteras vid användning av
flytande gas som uppfyller minimikra‐ ven i DIN EN 589.
Bränslevalsknapp
När du trycker på knappen LPG väx‐
lar systemet mellan bensin- och gas‐
drift så snart som de nödvändiga pa‐
rametrarna (kylvätsketemperatur,
gastemperatur och minsta motorvarv‐
tal) uppfylls. Dessa parametrar upp‐
fylls vanligen efter cirka 60 sekunder (beroende på utetemperaturen) och
den första hårda tryckningen på gas‐ pedalen. Lysdiodens status visar det
aktuella driftläget.
1 av=Bensindrift1 tänds=Gasdrift1 blinkar=Det går inte att byta, en
typ av bränsle är slut

152Körning och hantering

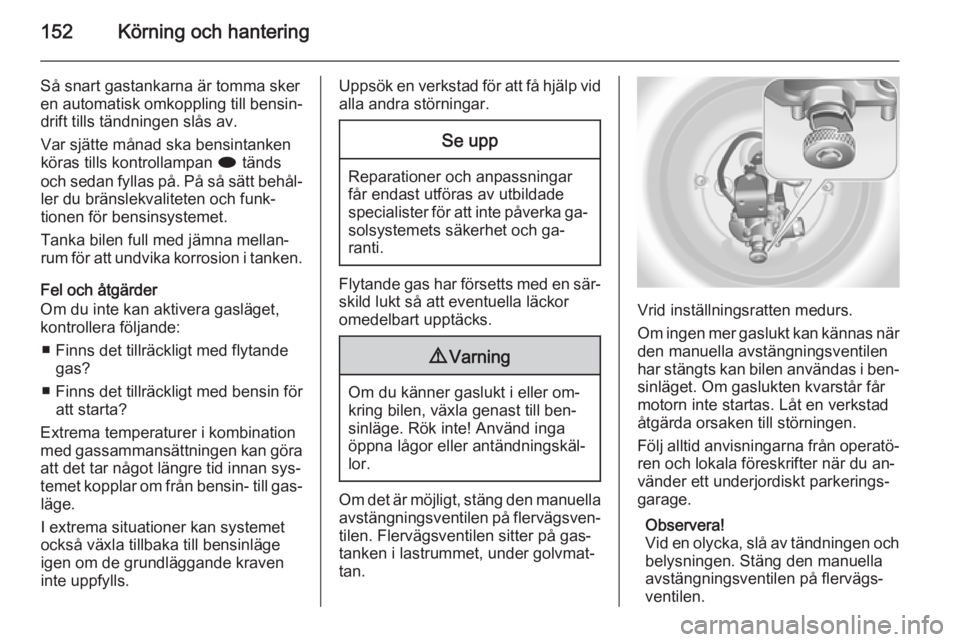

Så snart gastankarna är tomma sker
en automatisk omkoppling till bensin‐ drift tills tändningen slås av.
Var sjätte månad ska bensintanken
köras tills kontrollampan i tänds
och sedan fyllas på. På så sätt behål‐
ler du bränslekvaliteten och funk‐
tionen för bensinsystemet.
Tanka bilen full med jämna mellan‐
rum för att undvika korrosion i tanken.
Fel och åtgärder
Om du inte kan aktivera gasläget,
kontrollera följande:
■ Finns det tillräckligt med flytande gas?
■ Finns det tillräckligt med bensin för att starta?
Extrema temperaturer i kombination
med gassammansättningen kan göra
att det tar något längre tid innan sys‐
temet kopplar om från bensin- till gas‐ läge.
I extrema situationer kan systemet
också växla tillbaka till bensinläge
igen om de grundläggande kraven
inte uppfylls.Uppsök en verkstad för att få hjälp vid
alla andra störningar.Se upp
Reparationer och anpassningar
får endast utföras av utbildade
specialister för att inte påverka ga‐
solsystemets säkerhet och ga‐
ranti.
Flytande gas har försetts med en sär‐
skild lukt så att eventuella läckor
omedelbart upptäcks.
9 Varning
Om du känner gaslukt i eller om‐
kring bilen, växla genast till ben‐
sinläge. Rök inte! Använd inga
öppna lågor eller antändningskäl‐
lor.
Om det är möjligt, stäng den manuella avstängningsventilen på flervägsven‐
tilen. Flervägsventilen sitter på gas‐
tanken i lastrummet, under golvmat‐
tan.
Vrid inställningsratten medurs.
Om ingen mer gaslukt kan kännas när den manuella avstängningsventilen
har stängts kan bilen användas i ben‐
sinläget. Om gaslukten kvarstår får
motorn inte startas. Låt en verkstad
åtgärda orsaken till störningen.
Följ alltid anvisningarna från operatö‐ ren och lokala föreskrifter när du an‐
vänder ett underjordiskt parkerings‐
garage.
Observera!
Vid en olycka, slå av tändningen och belysningen. Stäng den manuella
avstängningsventilen på flervägs‐
ventilen.

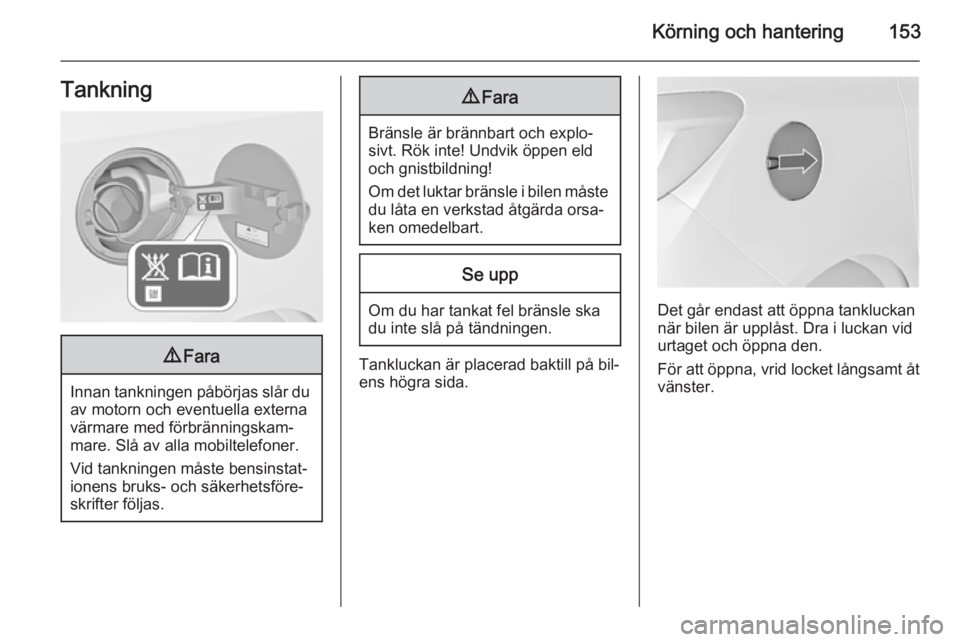

Körning och hantering153Tankning9Fara
Innan tankningen påbörjas slår du
av motorn och eventuella externa
värmare med förbränningskam‐
mare. Slå av alla mobiltelefoner.
Vid tankningen måste bensinstat‐
ionens bruks- och säkerhetsföre‐
skrifter följas.
9 Fara
Bränsle är brännbart och explo‐
sivt. Rök inte! Undvik öppen eld
och gnistbildning!
Om det luktar bränsle i bilen måste
du låta en verkstad åtgärda orsa‐
ken omedelbart.
Se upp
Om du har tankat fel bränsle ska
du inte slå på tändningen.
Tankluckan är placerad baktill på bil‐
ens högra sida.
Det går endast att öppna tankluckan
när bilen är upplåst. Dra i luckan vid
urtaget och öppna den.
För att öppna, vrid locket långsamt åt vänster.

154Körning och hantering

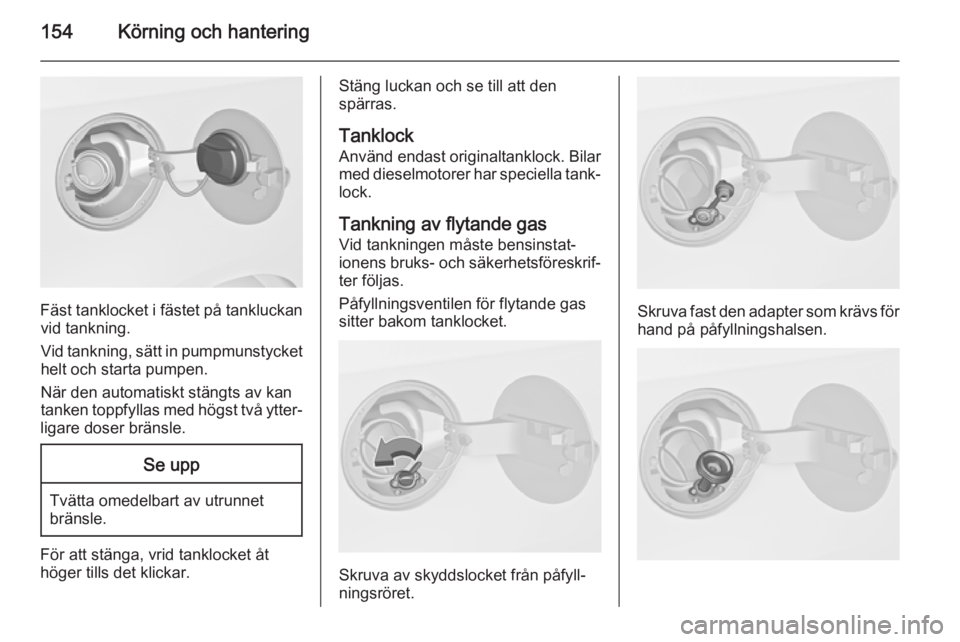

Fäst tanklocket i fästet på tankluckanvid tankning.
Vid tankning, sätt in pumpmunstycket
helt och starta pumpen.
När den automatiskt stängts av kan
tanken toppfyllas med högst två ytter‐
ligare doser bränsle.
Se upp
Tvätta omedelbart av utrunnet
bränsle.
För att stänga, vrid tanklocket åt
höger tills det klickar.
Stäng luckan och se till att den
spärras.
Tanklock
Använd endast originaltanklock. Bilar med dieselmotorer har speciella tank‐
lock.
Tankning av flytande gas
Vid tankningen måste bensinstat‐
ionens bruks- och säkerhetsföreskrif‐ ter följas.
Påfyllningsventilen för flytande gas
sitter bakom tanklocket.
Skruva av skyddslocket från påfyll‐
ningsröret.
Skruva fast den adapter som krävs för hand på påfyllningshalsen.

Körning och hantering155

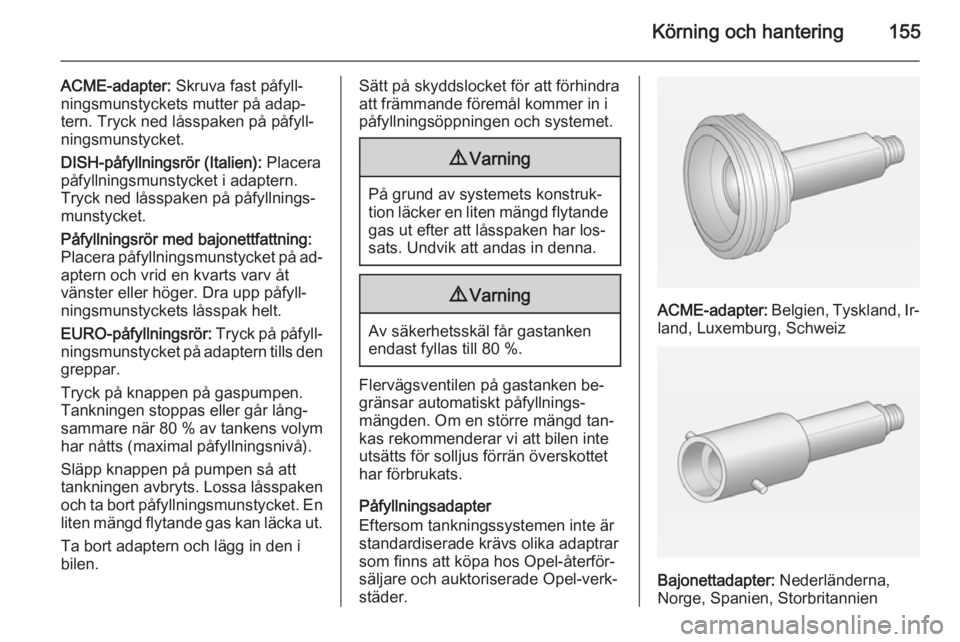

ACME-adapter: Skruva fast påfyll‐
ningsmunstyckets mutter på adap‐
tern. Tryck ned låsspaken på påfyll‐
ningsmunstycket.
DISH-påfyllningsrör (Italien): Placera
påfyllningsmunstycket i adaptern.
Tryck ned låsspaken på påfyllnings‐
munstycket.
Påfyllningsrör med bajonettfattning:
Placera påfyllningsmunstycket på ad‐
aptern och vrid en kvarts varv åt
vänster eller höger. Dra upp påfyll‐
ningsmunstyckets låsspak helt.
EURO-påfyllningsrör: Tryck på påfyll‐
ningsmunstycket på adaptern tills den
greppar.
Tryck på knappen på gaspumpen.
Tankningen stoppas eller går lång‐
sammare när 80 % av tankens volym
har nåtts (maximal påfyllningsnivå).
Släpp knappen på pumpen så att
tankningen avbryts. Lossa låsspaken
och ta bort påfyllningsmunstycket. En
liten mängd flytande gas kan läcka ut.
Ta bort adaptern och lägg in den i
bilen.Sätt på skyddslocket för att förhindra att främmande föremål kommer in i
påfyllningsöppningen och systemet.9 Varning
På grund av systemets konstruk‐
tion läcker en liten mängd flytande gas ut efter att låsspaken har los‐
sats. Undvik att andas in denna.
9 Varning
Av säkerhetsskäl får gastanken
endast fyllas till 80 %.
Flervägsventilen på gastanken be‐
gränsar automatiskt påfyllnings‐
mängden. Om en större mängd tan‐
kas rekommenderar vi att bilen inte
utsätts för solljus förrän överskottet
har förbrukats.
Påfyllningsadapter
Eftersom tankningssystemen inte är
standardiserade krävs olika adaptrar
som finns att köpa hos Opel-återför‐säljare och auktoriserade Opel-verk‐
städer.
ACME-adapter: Belgien, Tyskland, Ir‐
land, Luxemburg, Schweiz
Bajonettadapter: Nederländerna,
Norge, Spanien, Storbritannien

156Körning och hantering

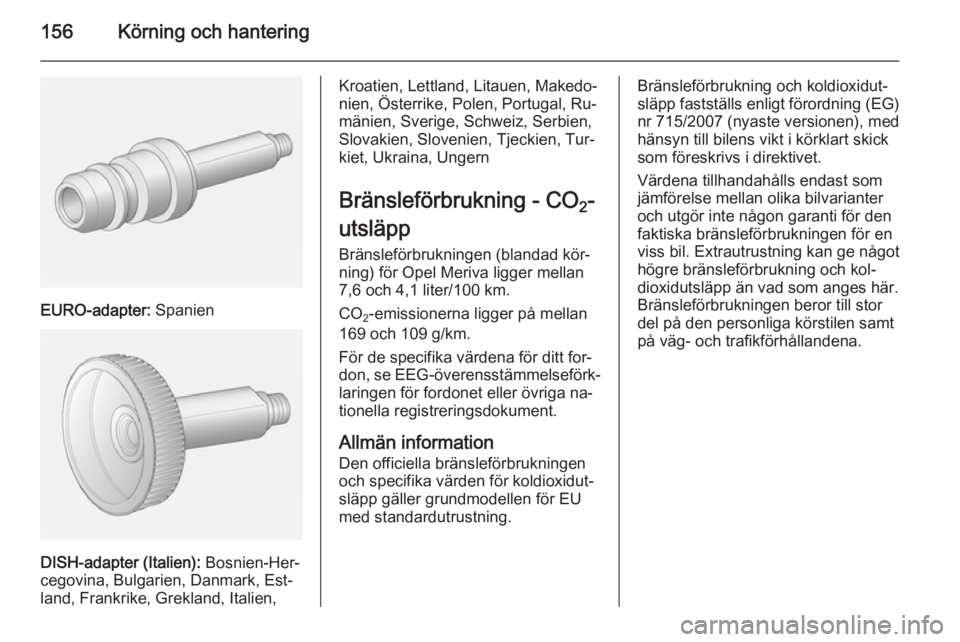

EURO-adapter: Spanien
DISH-adapter (Italien): Bosnien-Her‐
cegovina, Bulgarien, Danmark, Est‐
land, Frankrike, Grekland, Italien,
Kroatien, Lettland, Litauen, Makedo‐
nien, Österrike, Polen, Portugal, Ru‐
mänien, Sverige, Schweiz, Serbien,
Slovakien, Slovenien, Tjeckien, Tur‐
kiet, Ukraina, Ungern
Bränsleförbrukning - CO 2-
utsläpp
Bränsleförbrukningen (blandad kör‐ ning) för Opel Meriva ligger mellan
7,6 och 4,1 liter/100 km.
CO 2-emissionerna ligger på mellan
169 och 109 g/km.
För de specifika värdena för ditt for‐
don, se EEG-överensstämmelseförk‐
laringen för fordonet eller övriga na‐
tionella registreringsdokument.
Allmän information
Den officiella bränsleförbrukningen
och specifika värden för koldioxidut‐
släpp gäller grundmodellen för EU
med standardutrustning.Bränsleförbrukning och koldioxidut‐
släpp fastställs enligt förordning (EG)
nr 715/2007 (nyaste versionen), med
hänsyn till bilens vikt i körklart skick
som föreskrivs i direktivet.
Värdena tillhandahålls endast som
jämförelse mellan olika bilvarianter
och utgör inte någon garanti för den
faktiska bränsleförbrukningen för en
viss bil. Extrautrustning kan ge något
högre bränsleförbrukning och kol‐
dioxidutsläpp än vad som anges här.
Bränsleförbrukningen beror till stor
del på den personliga körstilen samt
på väg- och trafikförhållandena.

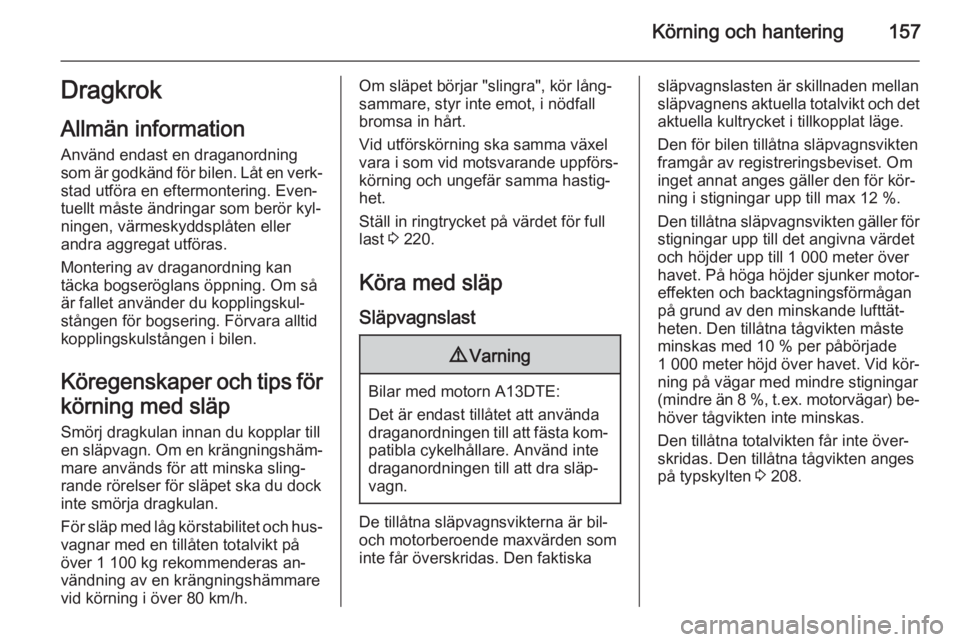

Körning och hantering157Dragkrok
Allmän information
Använd endast en draganordning
som är godkänd för bilen. Låt en verk‐
stad utföra en eftermontering. Even‐
tuellt måste ändringar som berör kyl‐
ningen, värmeskyddsplåten eller
andra aggregat utföras.
Montering av draganordning kan
täcka bogseröglans öppning. Om så är fallet använder du kopplingskul‐
stången för bogsering. Förvara alltid kopplingskulstången i bilen.
Köregenskaper och tips för körning med släp
Smörj dragkulan innan du kopplar till en släpvagn. Om en krängningshäm‐
mare används för att minska sling‐
rande rörelser för släpet ska du dock
inte smörja dragkulan.
För släp med låg körstabilitet och hus‐
vagnar med en tillåten totalvikt på
över 1 100 kg rekommenderas an‐
vändning av en krängningshämmare
vid körning i över 80 km/h.Om släpet börjar "slingra", kör lång‐
sammare, styr inte emot, i nödfall
bromsa in hårt.
Vid utförskörning ska samma växel
vara i som vid motsvarande uppförs‐
körning och ungefär samma hastig‐ het.
Ställ in ringtrycket på värdet för full
last 3 220.
Köra med släp
Släpvagnslast9 Varning
Bilar med motorn A13DTE:
Det är endast tillåtet att använda
draganordningen till att fästa kom‐ patibla cykelhållare. Använd inte
draganordningen till att dra släp‐
vagn.
De tillåtna släpvagnsvikterna är bil-
och motorberoende maxvärden som
inte får överskridas. Den faktiska
släpvagnslasten är skillnaden mellan
släpvagnens aktuella totalvikt och det
aktuella kultrycket i tillkopplat läge.
Den för bilen tillåtna släpvagnsvikten
framgår av registreringsbeviset. Om
inget annat anges gäller den för kör‐
ning i stigningar upp till max 12 %.
Den tillåtna släpvagnsvikten gäller för
stigningar upp till det angivna värdet
och höjder upp till 1 000 meter över havet. På höga höjder sjunker motor‐ effekten och backtagningsförmågan
på grund av den minskande lufttät‐
heten. Den tillåtna tågvikten måste
minskas med 10 % per påbörjade
1 000 meter höjd över havet. Vid kör‐
ning på vägar med mindre stigningar
(mindre än 8 %, t.ex. motorvägar) be‐ höver tågvikten inte minskas.
Den tillåtna totalvikten får inte över‐ skridas. Den tillåtna tågvikten anges
på typskylten 3 208.

158Körning och hantering

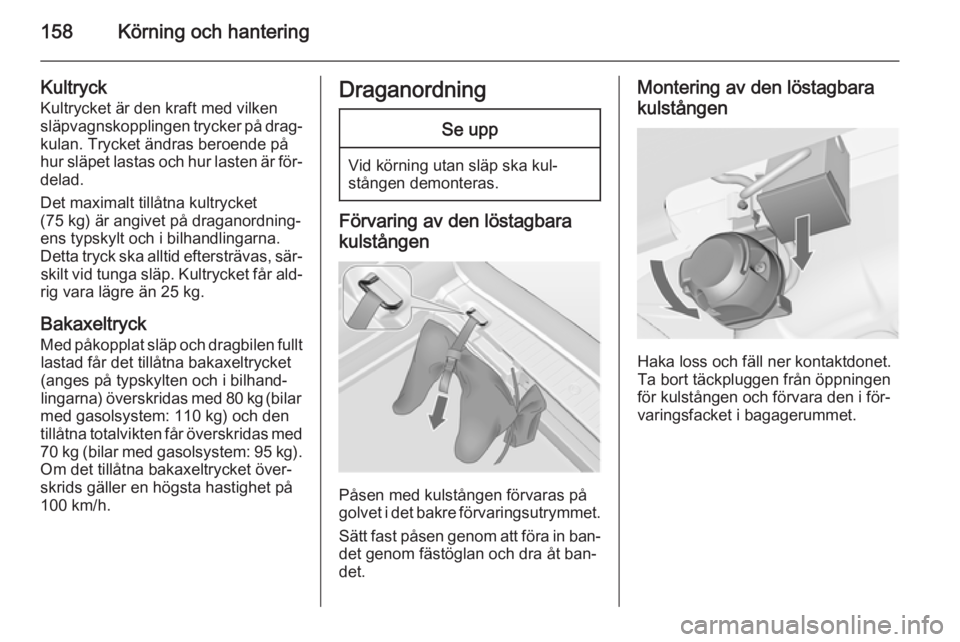

Kultryck
Kultrycket är den kraft med vilken
släpvagnskopplingen trycker på drag‐ kulan. Trycket ändras beroende på
hur släpet lastas och hur lasten är för‐
delad.
Det maximalt tillåtna kultrycket
(75 kg) är angivet på draganordning‐
ens typskylt och i bilhandlingarna.
Detta tryck ska alltid eftersträvas, sär‐ skilt vid tunga släp. Kultrycket får ald‐
rig vara lägre än 25 kg.
Bakaxeltryck
Med påkopplat släp och dragbilen fullt lastad får det tillåtna bakaxeltrycket
(anges på typskylten och i bilhand‐
lingarna) överskridas med 80 kg (bilar
med gasolsystem: 110 kg) och den
tillåtna totalvikten får överskridas med 70 kg (bilar med gasolsystem: 95 kg ).
Om det tillåtna bakaxeltrycket över‐ skrids gäller en högsta hastighet på 100 km/h.DraganordningSe upp
Vid körning utan släp ska kul‐stången demonteras.
Förvaring av den löstagbara
kulstången
Påsen med kulstången förvaras på
golvet i det bakre förvaringsutrymmet.
Sätt fast påsen genom att föra in ban‐ det genom fästöglan och dra åt ban‐
det.
Montering av den löstagbara
kulstången
Haka loss och fäll ner kontaktdonet.
Ta bort täckpluggen från öppningen
för kulstången och förvara den i för‐ varingsfacket i bagagerummet.
