OPEL MERIVA 2014.5 Ohjekirja (in Finnish)

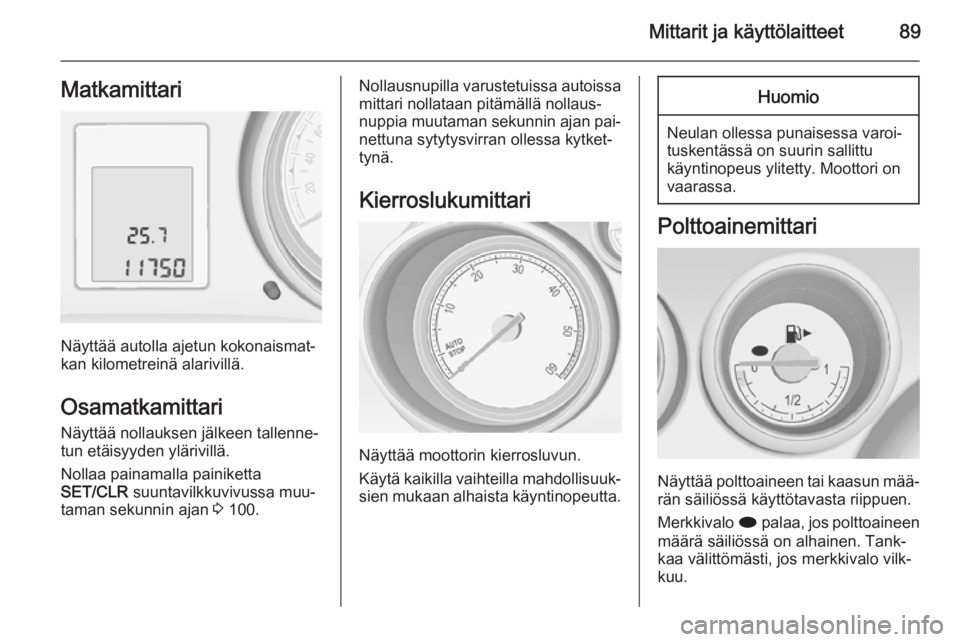

Mittarit ja käyttölaitteet89Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun etäisyyden ylärivillä.
Nollaa painamalla painiketta
SET/CLR suuntavilkkuvivussa muu‐
taman sekunnin ajan 3 100.
Nollausnupilla varustetuissa autoissa
mittari nollataan pitämällä nollaus‐nuppia muutaman sekunnin ajan pai‐ nettuna sytytysvirran ollessa kytket‐
tynä.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen tai kaasun mää‐
rän säiliössä käyttötavasta riippuen.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐ kuu.

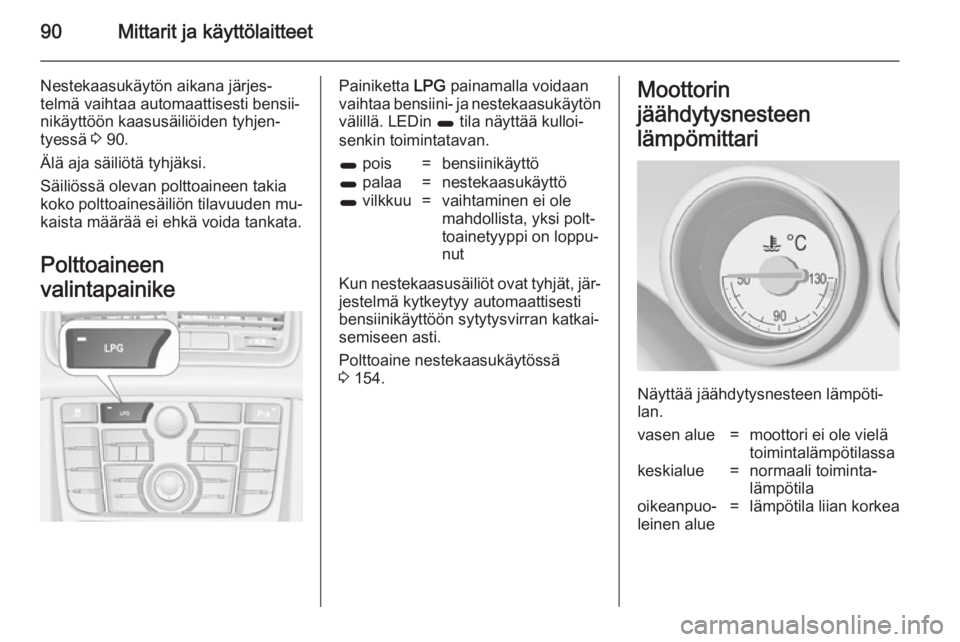

90Mittarit ja käyttölaitteet
Nestekaasukäytön aikana järjes‐telmä vaihtaa automaattisesti bensii‐nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 90.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen
valintapainikePainiketta LPG painamalla voidaan
vaihtaa bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloi‐
senkin toimintatavan.1 pois=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on loppu‐
nut
Kun nestekaasusäiliöt ovat tyhjät, jär‐
jestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Polttoaine nestekaasukäytössä
3 154.
Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue=moottori ei ole vielä
toimintalämpötilassakeskialue=normaali toiminta‐
lämpötilaoikeanpuo‐
leinen alue=lämpötila liian korkea

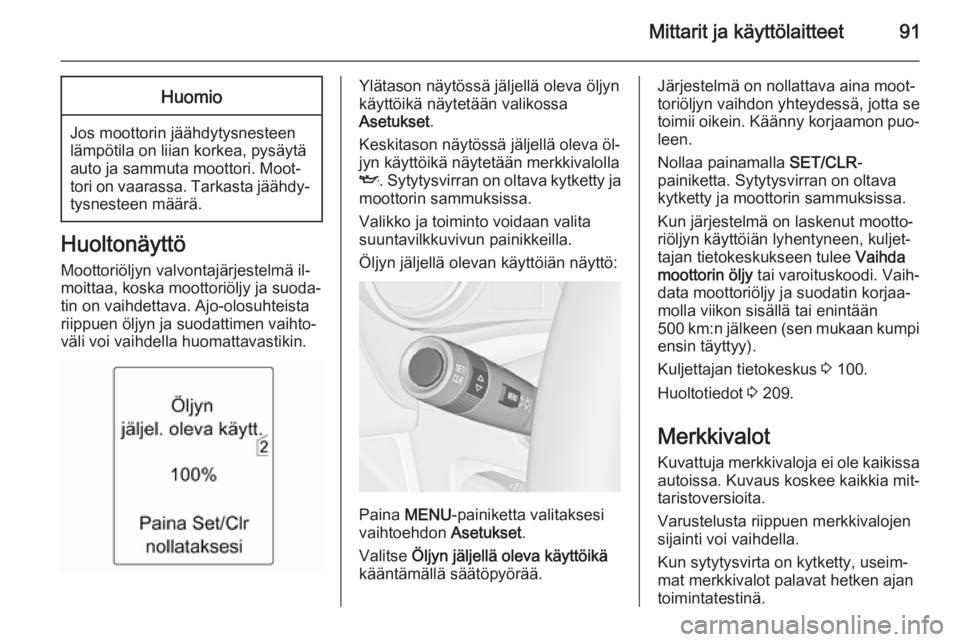

Mittarit ja käyttölaitteet91Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.
Ylätason näytössä jäljellä oleva öljyn
käyttöikä näytetään valikossa
Asetukset .
Keskitason näytössä jäljellä oleva öl‐
jyn käyttöikä näytetään merkkivalolla
I . Sytytysvirran on oltava kytketty ja
moottorin sammuksissa.
Valikko ja toiminto voidaan valita suuntavilkkuvivun painikkeilla.
Öljyn jäljellä olevan käyttöiän näyttö:
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset.
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Nollaa painamalla SET/CLR-
painiketta. Sytytysvirran on oltava kytketty ja moottorin sammuksissa.
Kun järjestelmä on laskenut mootto‐ riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskukseen tulee Vaihda
moottorin öljy tai varoituskoodi. Vaih‐
data moottoriöljy ja suodatin korjaa‐
molla viikon sisällä tai enintään
500 km:n jälkeen (sen mukaan kumpi
ensin täyttyy).
Kuljettajan tietokeskus 3 100.
Huoltotiedot 3 209.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita.
Varustelusta riippuen merkkivalojen
sijainti voi vaihdella.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.

92Mittarit ja käyttölaitteet
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistusValkoinen=Päällekytkennän vah‐
vistus

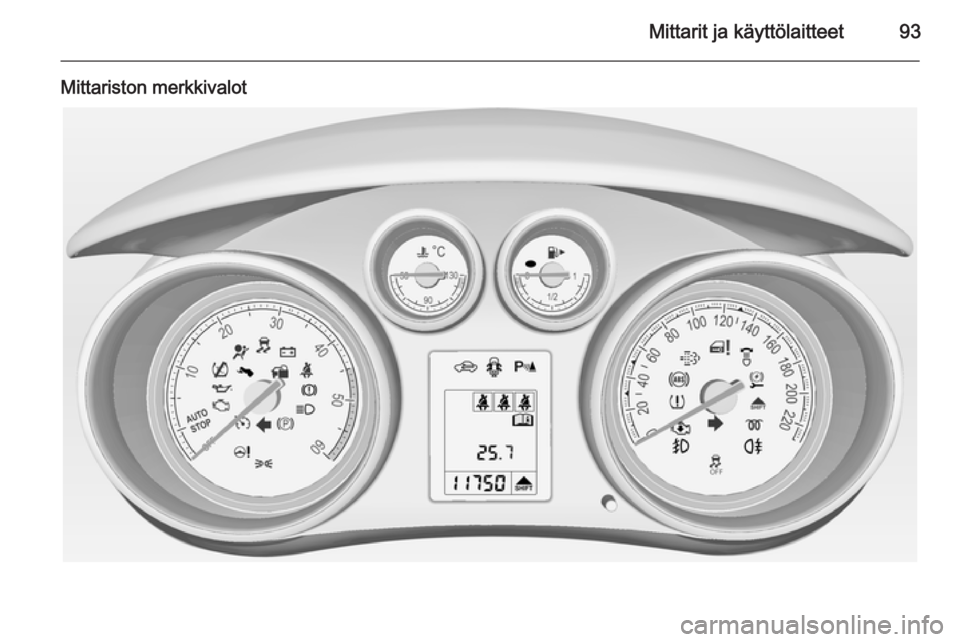

Mittarit ja käyttölaitteet93
Mittariston merkkivalot

94Mittarit ja käyttölaitteet
Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 173, sulakkeet
3 183.
Suuntavalot 3 118.
Turvavyömuistutin Etuistuinten turvavyömuistutus
X palaa tai vilkkuu punaisena.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 45.
Takaistuinten turvavöiden tila
> tai X kuljettajan tietokeskuksessa
vilkkuu tai palaa.
Palaa
Moottorin käynnistämisen jälkeen vä‐ hintään 35 sekunnin ajan ennen kuin
turvavyö on kiinnitetty.Jos kiinnittämätön turvavyö kiinnite‐
tään ajon aikana.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 45.
Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty,
sammu 4 sekunnin kuluttua tai jos se
syttyy ajon aikana, turvatyynyjärjes‐
telmässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.

Mittarit ja käyttölaitteet959Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 44, 3 48.
Turvatyynyn poistaminen
käytöstä V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekuntia. Etumatkusta‐
jan turvatyyny on aktivoituna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 53.
9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella
etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 104.
Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä
R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian al‐ hainen 3 170.

96Mittarit ja käyttölaitteet9Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 145.
Kytkinpoljinta on painettava moottorin
käynnistämiseksi. Stop-start-järjes‐
telmä 3 135.
Merkkivalo vilkkuu
Kytkinpoljinta on painettava moottorin
käynnistämiseksi 3 134.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa
Sähkötoiminen seisontajarru on kyt‐
ketty 3 145.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin va‐pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika j palaa tai vilkkuu keltaisena.
Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 145.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐
totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 144.

Mittarit ja käyttölaitteet97Vaihto ylös[ syttyy vihreänä tai näkyy symbo‐
lina ylemmän tason näytöllä varuste‐
tussa kuljettajan tietokeskuksessa,
kun vaihtaminen ylöspäin on
suositeltavaa polttoaineen säästämi‐
seksi.
Muuttuvan voiman ohjaus
c palaa keltaisena.
Vika muuttuvan voiman ohjausjärjes‐
telmässä. Ohjatessa voidaan tällöin
tarvita joko enemmän tai vähemmän
voimaa. Käänny korjaamon puoleen.
Stop-start-järjestelmä 3 135.
Ultraäänipysäköintitutka r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐ sestä likaan, jäähän tai lumeen
taiUlkopuolisen ultraäänilähteen aiheut‐ tamat häiriöt. Järjestelmä toimii nor‐
maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 149.
Elektroninen ajovakauden
hallintajärjestelmä pois
päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajovakauden
hallintajärjestelmä ja
luistonestojärjestelmä b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐
jestelmä 3 147, luistonestojärjes‐
telmä 3 146.
Luistonestojärjestelmä
pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐ tava.

98Mittarit ja käyttölaitteet
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 138.
Stop-start-järjestelmä 3 135.
Rengaspaineiden
alenemisen
havaitsemisjärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineen aleneminen havaittu.
Pysähdy heti ja tarkasta rengaspai‐
neet.Merkkivalo vilkkuu
Häiriö järjestelmässä. Käänny korjaa‐
mon puoleen.
Rengaspaineiden alenemisen havait‐ semisjärjestelmä 3 191.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti
pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 167.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.
