Mittarit ja käyttölaitteet99
Ylemmän tason näytöllä varuste‐
tuissa autoissa näytetään lisäksi va‐
roitusviesti.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Keski- ja ylemmän tason näytöllä va‐
rustetuissa autoissa näytetään lisäksi varoitusviesti.
Katalysaattori 3 139.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 172.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Alennettu moottorin teho # palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 114.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐ tyinä ja kaukovalovilkkua käytet‐
täessä 3 115.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa
Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen n. 4 se‐
kunnin ajan sytytysvirran kytkemisen
jälkeen muistuttaa siitä, että järjes‐
telmä on aktivoitu 3 116.
Automaattinen valojen ohjaus 3 115.Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 118.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 118.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä
Määrätty nopeus on tallennettu.
Vakionopeussäädin 3 148.
Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.
Automaattinen lukitus
^ palaa keltaisena.

100Mittarit ja käyttölaitteet
Häiriö automaattisessa lukitusjärjes‐
telmässä.
Takaovien avaamista ei ehkä ole es‐
tetty.9 Varoitus
Keskeytä matkanteko välittömästi!
Noudata kappaleessa "Automaat‐
tisen lukitusjärjestelmän vika" an‐
nettuja ohjeita ennen matkan jat‐ kamista 3 24.
Käänny korjaamon puoleen.
Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä. Se on saa‐
tavana sekä keski- että ylätason näyt‐
tönä.
Seuraavat päävalikot voidaan valita
auton kokoonpanosta riippuen:
■ Asetukset
■ Ajotietokone
Jotkut näytetyistä toiminnoista ovat
erilaisia ajon aikana ja auton ollessa
paikallaan, ja jotkut toiminnot ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 109, tallennetut
asetukset 3 21.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.

Mittarit ja käyttölaitteet101
Paina MENU -painiketta vaihtaaksesi
valikoiden välillä tai palataksesi ala‐
valikosta yhden valikkotason ylös‐
päin.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi
viestin.
Asetukset
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset.
Valitse jokin alavalikoista kääntä‐ mällä säätöpyörää. Vahvista paina‐
malla SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdolliset alavalikot: ■ Yksikkö : Näyttöyksiköt voidaan
vaihtaa
Autoissa, joissa on keskivarustelu‐
tason näyttö, voidaan valita seuraa‐
vat asetukset:
◆ Yksikkö1 : Iso-Britannia
◆ Yksikkö2 : Yhdysvallat
◆ Yksikkö3 : Eurooppa
■ Rengaspainejärjestelmä : 3 190
■ Öljyn jäljellä oleva käyttöikä : 3 91

102Mittarit ja käyttölaitteet
■Nopeusvaroitus : Jos ennalta ase‐
tettu nopeus ylittyy, kuuluu varoi‐
tusääni
■ Kieli : Näytetty kieli voidaan vaihtaa,
jos autoa ei ole varustettu radiolla
Valinta ja näyttö voivat olla erilaisia
keski- ja ylätason näytössä.
AjotietokonePaina MENU -painiketta valitaksesi
vaihtoehdon Ajotietokone.
Valitse jokin alavalikoista kääntä‐ mällä säätöpyörää:■ Osamatkamittari 1
■ Osamatkamittari 2
■ Digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peus ovat käytettävissä vain au‐ toissa, joissa on ylemmän tason
näyttö.
Valinta ja näyttö voivat olla erilaisia
keskitason ja ylemmän tason näy‐
tössä.
Ajotietokoneella varustetuissa au‐ toissa on käytettävänä enemmän ala‐ valikoita.
Ajotietokone 3 108.
Graafinen infonäyttö,
värillinen infonäyttö
Auton kokoonpanosta riippuen au‐
tossa on graafinen tai värillinen info‐
näyttö. Infonäyttö sijaitsee kojelau‐
dassa Infotainment-järjestelmän ylä‐
puolella.Graafinen infonäyttö
Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.

Mittarit ja käyttölaitteet103
Graafinen infonäyttö näyttää:■ ajan 3 85
■ ulkolämpötilan 3 85
■ päivämäärän 3 85
■ Infotainment-järjestelmä, katso In‐ fotainment-järjestelmän kuvaus In‐
fotainment-käyttöoppaasta
■ auton räätälöinnin asetukset 3 109
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
■ ajan 3 85
■ ulkolämpötilan 3 85
■ päivämäärän 3 85
■ Infotainment-järjestelmä, katso In‐ fotainment-järjestelmän kuvaus In‐
fotainment-käyttöoppaasta
■ navigointi, katso Infotainment-jär‐ jestelmän kuvaus Infotainment-
käyttöoppaasta
■ järjestelmän asetukset
■ auton viestit 3 104
■ auton räätälöinnin asetukset 3 109
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Valinnat tehdään:
■ valikoista
■ toimintopainikkeilla ja Infotainment-
järjestelmän monitoimisäätimellä

104Mittarit ja käyttölaitteet
Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ■ Merkitse valikkovalinta
■ Aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
■ Valitse tai aktivoi merkitty valinta
■ Vahvista asetettu arvo
■ Kytke järjestelmän toiminto päälle/ pois
BACK -painike
Paina painiketta: ■ poistuaksesi valikosta muuttamatta
asetuksia
■ palataksesi alavalikosta ylemmälle valikkotasolle
■ poistaaksesi merkkijonon viimei‐ sen merkin
Paina painiketta muutaman sekunnin ajan poistaaksesi kaikki kohtaan syö‐
tetyt tiedot.
Auton räätälöinti 3 109, tallennetut
asetukset 3 21.Auton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin ta‐
pauksissa yhdessä varoituksen ja ää‐
nimerkin kanssa.
Paina painiketta SET/CLR tai MENU
tai käännä säätöpyörää viestin vah‐ vistamiseksi.

Mittarit ja käyttölaitteet105
Auton viestit keskitason
näytössä
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti2Radiokauko-ohjainta ei ole
havaittu, paina kytkinpoljinta
käynnistääksesi uudelleen3Moottorin jäähdytysneste
vähissä4Ilmastointi pois päältä5Ohjauspyörä on lukittuNroAuton viesti6Paina jarrupoljinta vapauttaak‐
sesi sähkötoimisen seisonta‐
jarrun7Käännä ohjauspyörää, katkaise
sytytysvirta ja kytke se9Käännä ohjauspyörää, käyn‐
nistä moottori uudelleen12Auto ylikuormitettu13Kompressori ylikuumentunut15Lisäjarruvalo ei toimi16Jarruvalot eivät toimi17Ajovalojen korkeudensäädön
toimintavika18Vasen lähivalo ei toimi19Oikea sumuvalo ei toimi20Oikea lähivalo ei toimi21Vasemman sivuvalon vika22Oikean sivuvalon vika23Peruutusvalo ei toimi24Rekisterikilven valo ei toimi25Vasen etusuuntavilkku ei toimiNroAuton viesti26Vasen takasuuntavilkku ei toimi27Oikea etusuuntavilkku ei toimi28Oikea takasuuntavilkku ei toimi29Tarkista perävaunun jarruvalo30Tarkista perävaunun peruutus‐
valo31Tarkista perävaunun vasen
suuntavilkku32Tarkista perävaunun oikea
suuntavilkku33Tarkista perävaunun takasu‐
muvalo34Tarkista perävaunun takavalo35Vaihda radiokauko-ohjaimen
paristo48Puhdista kuolleen kulman häly‐
tysjärjestelmä53Kiristä kaasukorkki54Vettä dieselpolttoaineen
suodattimessa

106Mittarit ja käyttölaitteet
NroAuton viesti55Dieselhiukkassuodatin on
täynnä 3 13856Rengaspaineet epätasapai‐
nossa etuakselilla57Rengaspaineet epätasapai‐
nossa taka-akselilla58Havaittu renkaat, joissa ei ole
TPMS-antureita59Avaa ja sulje sitten kuljettajan
ikkuna60Avaa ja sulje sitten etumatkus‐
tajan ikkuna61Avaa ja sulje sitten vasen taka‐
ikkuna62Avaa ja sulje sitten oikea taka‐
ikkuna65Varkausyritys66Huolla murtohälytin67Huolla ohjauslukko68Huolla ohjaustehostin69Huolla jousitusjärjestelmäNroAuton viesti70Huolla korkeudensäätöjärjes‐
telmä71Huolla taka-akseli74Huolla AFL75Huolla ilmastointilaite76Huolla kuolleen kulman hälytys‐ järjestelmä79Lisää moottoriöljyä81Huolla vaihteisto82Vaihda moottoriöljy pian83Huolla sopeutuva vakionopeus‐
säädin84Moottorin teho on alentunut89Huoltokehotus94Vaihda P-asentoon ennen pois‐ tumista95Huolla turvatyyny128Konepelti auki134Pysäköintitutkan häiriö,
puhdista puskuri136Huolla pysäköintitutkaNroAuton viesti174Auton akkujännite alhainen258Pysäköintitutka pois päältä
Auton viestit ylätason näytössä
Auton viestit näytetään tekstinä. Nou‐
data viesteissä annettuja ohjeita.
Järjestelmä näyttää viestejä seuraa‐
vista aiheista:
■ Nestemääriä
■ Murtohälytin
■ Jarrut
■ Vetojärjestelmät

Mittarit ja käyttölaitteet107
■ Ajojärjestelmät
■ Vakionopeussäädin
■ Esteiden havaitsemisjärjestelmät
■ Valaistus, polttimon vaihto
■ Pyyhin-/pesulaitejärjestelmä
■ Ovet, ikkunat
■ Kauko-ohjaus
■ Turvavyöt
■ Turvatyynyjärjestelmät
■ Moottori ja vaihteisto
■ Rengaspaine
■ Dieselmoottorin hiukkassuodatin
Auton viestit värillisessä
infonäytössä Jotkut tärkeät viestit näkyvät lisäksi
värillisessä infonäytössä. Paina mo‐
nitoimisäädintä vahvistaaksesi vies‐ tin. Jotkut viestit näkyvät vain muuta‐
man sekunnin ajan.
Varoitusäänet
Vain yksi varoitusääni kuuluu kerral‐
laan.Turvavöiden kiinnittämisestä muistut‐ tava varoitusääni on etusijalla muihin
varoitusääniin nähden.
Moottorin käynnistämisen
yhteydessä tai ajon aikana ■ Jos turvavyötä ei ole kiinnitetty.
■ Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdet‐
täessä.
■ Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
■ Jos ohjelmoitu nopeus ylitetään.
■ Jos kuljettajan tietokeskukseen il‐ mestyy varoitusviesti tai -koodi.
■ Jos pysäköintitutka havaitsee es‐ teen.
■ Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu.
■ Jos automaattisessa lukitusjärjes‐ telmässä havaitaan vika.
■ Jos dieselhiukkassuodattimen maksimitaso on saavutettu.Kun auto pysäköidään ja/tai
kuljettajan ovi avataan ■ Virta-avaimen ollessa virtalukossa.
■ Ulkovalojen palaessa.
Autostop-toiminnon aikana ■ Jos kuljettajan ovi avataan.
Pariston jännite Kun auton akkujännite on alhainen,
varoitusviesti tai varoitus koodi 174
tulee näkyviin kuljettajan tietokeskuk‐
sessa.
1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista
ajoa varten, esim. istuinlämmitys,
takaikkunan lämmitys ja muut tär‐ keimmät sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.
Varoitusviesti tai varoituskoodi hä‐
viää, kun moottori on käynnistetty
kaksi kertaa ilman jännitehäviötä.
Jos auton akkua ei voi ladata, kor‐
jauta syyn aiheuttaja korjaamolla.

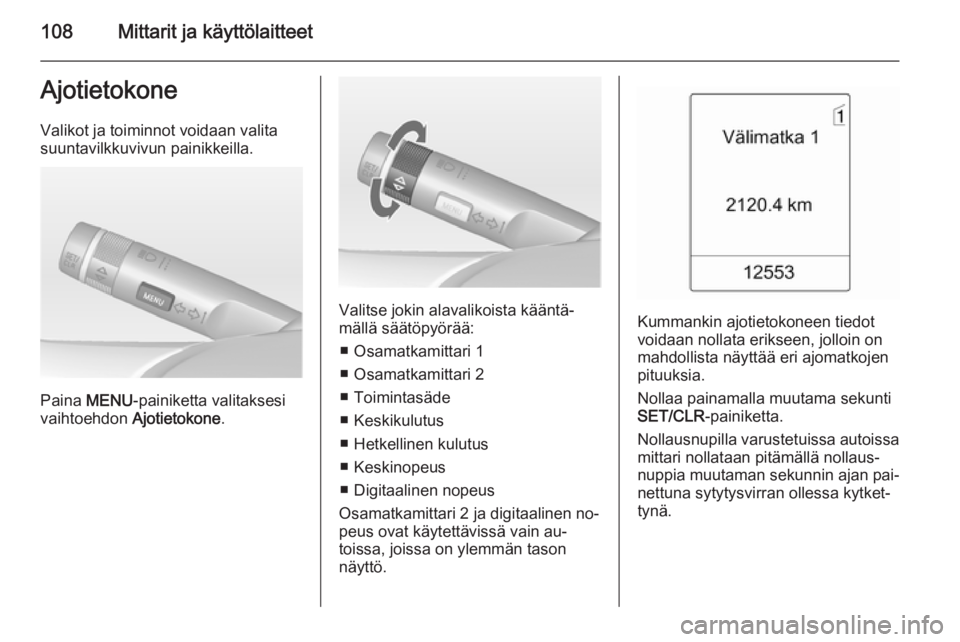

108Mittarit ja käyttölaitteetAjotietokone
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta valitaksesi
vaihtoehdon Ajotietokone.
Valitse jokin alavalikoista kääntä‐
mällä säätöpyörää:
■ Osamatkamittari 1
■ Osamatkamittari 2
■ Toimintasäde
■ Keskikulutus
■ Hetkellinen kulutus
■ Keskinopeus
■ Digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peus ovat käytettävissä vain au‐
toissa, joissa on ylemmän tason
näyttö.Kummankin ajotietokoneen tiedot voidaan nollata erikseen, jolloin on
mahdollista näyttää eri ajomatkojen
pituuksia.
Nollaa painamalla muutama sekunti
SET/CLR -painiketta.
Nollausnupilla varustetuissa autoissa
mittari nollataan pitämällä nollaus‐ nuppia muutaman sekunnin ajan pai‐ nettuna sytytysvirran ollessa kytket‐
tynä.
