OPEL MERIVA 2014.5 Priručnik za vlasnika (in Croatian)

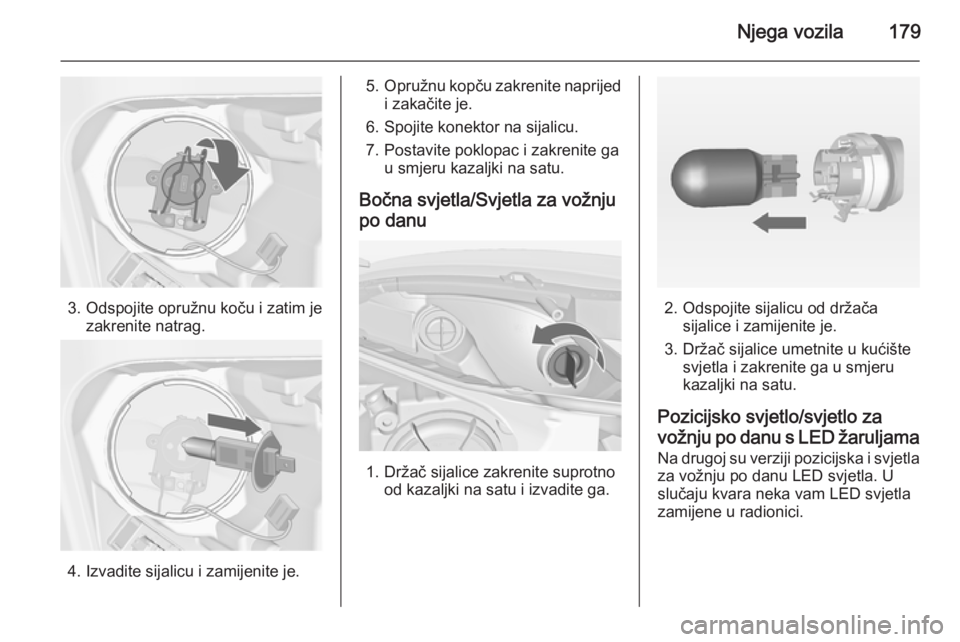

Njega vozila179
3. Odspojite opružnu koču i zatim jezakrenite natrag.
4. Izvadite sijalicu i zamijenite je.
5.Opružnu kopču zakrenite naprijed
i zakačite je.
6. Spojite konektor na sijalicu.
7. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Bočna svjetla/Svjetla za vožnju
po danu
1. Držač sijalice zakrenite suprotno od kazaljki na satu i izvadite ga.
2. Odspojite sijalicu od držačasijalice i zamijenite je.
3. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.
Pozicijsko svjetlo/svjetlo za
vožnju po danu s LED žaruljama Na drugoj su verziji pozicijska i svjetla
za vožnju po danu LED svjetla. U
slučaju kvara neka vam LED svjetla
zamijene u radionici.

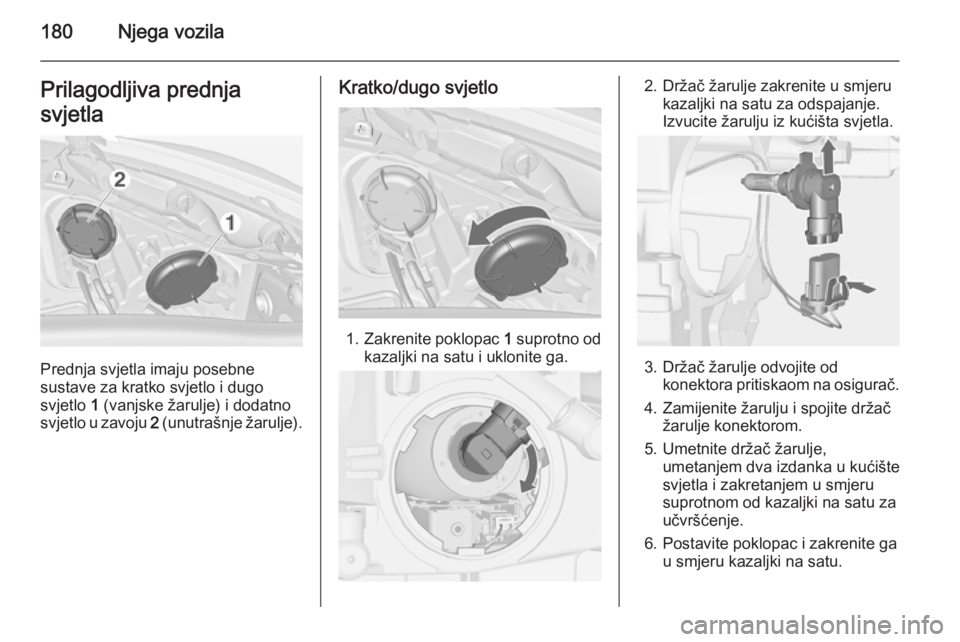

180Njega vozilaPrilagodljiva prednja
svjetla
Prednja svjetla imaju posebne
sustave za kratko svjetlo i dugo
svjetlo 1 (vanjske žarulje) i dodatno
svjetlo u zavoju 2 (unutrašnje žarulje).
Kratko/dugo svjetlo
1. Zakrenite poklopac 1 suprotno od
kazaljki na satu i uklonite ga.
2. Držač žarulje zakrenite u smjeru kazaljki na satu za odspajanje.
Izvucite žarulju iz kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskaom na osigurač.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač žarulje, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
suprotnom od kazaljki na satu za
učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

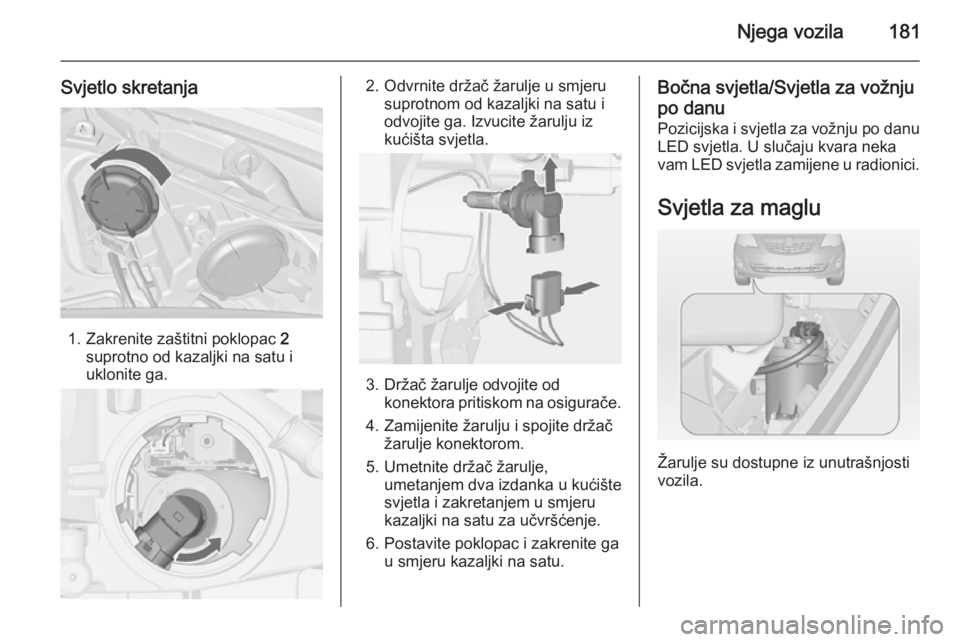

Njega vozila181
Svjetlo skretanja
1. Zakrenite zaštitni poklopac 2
suprotno od kazaljki na satu i
uklonite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite žarulju iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskom na osigurače.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač žarulje, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Bočna svjetla/Svjetla za vožnju
po danu Pozicijska i svjetla za vožnju po danu
LED svjetla. U slučaju kvara neka
vam LED svjetla zamijene u radionici.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti
vozila.

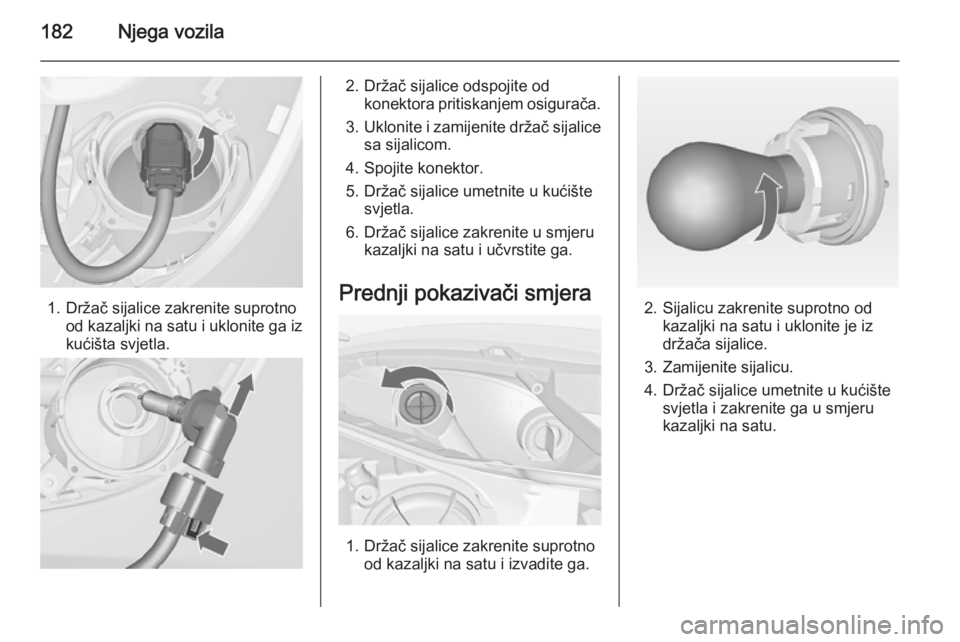

182Njega vozila
1. Držač sijalice zakrenite suprotnood kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač sijalice odspojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sijalice
sa sijalicom.
4. Spojite konektor.
5. Držač sijalice umetnite u kućište svjetla.
6. Držač sijalice zakrenite u smjeru kazaljki na satu i učvrstite ga.
Prednji pokazivači smjera
1. Držač sijalice zakrenite suprotno od kazaljki na satu i izvadite ga.
2. Sijalicu zakrenite suprotno odkazaljki na satu i uklonite je iz
držača sijalice.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.

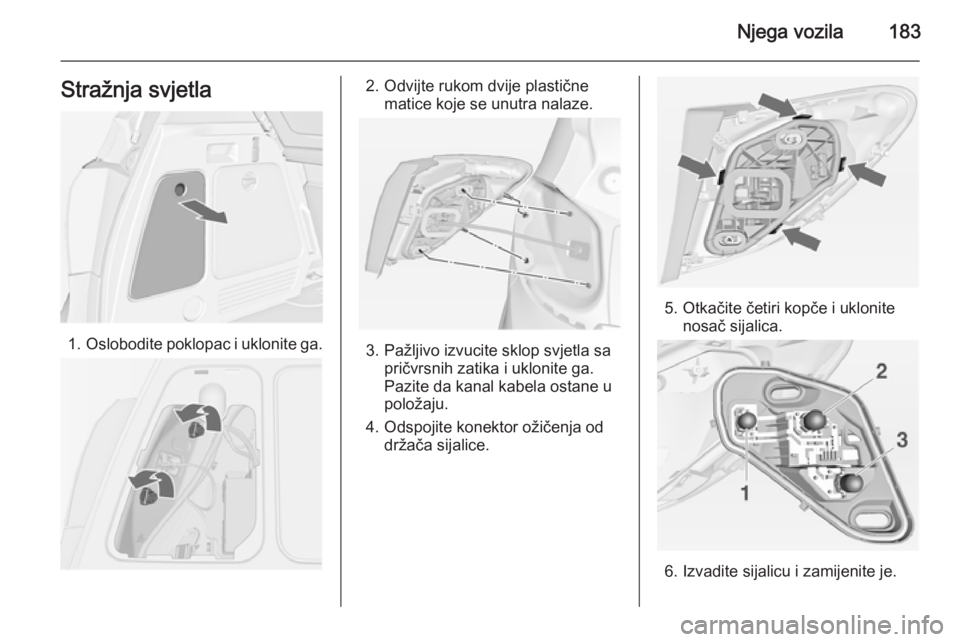

Njega vozila183Stražnja svjetla
1.Oslobodite poklopac i uklonite ga.
2. Odvijte rukom dvije plastične
matice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla sa pričvrsnih zatika i uklonite ga.
Pazite da kanal kabela ostane u
položaju.
4. Odspojite konektor ožičenja od držača sijalice.
5. Otkačite četiri kopče i uklonitenosač sijalica.
6. Izvadite sijalicu i zamijenite je.

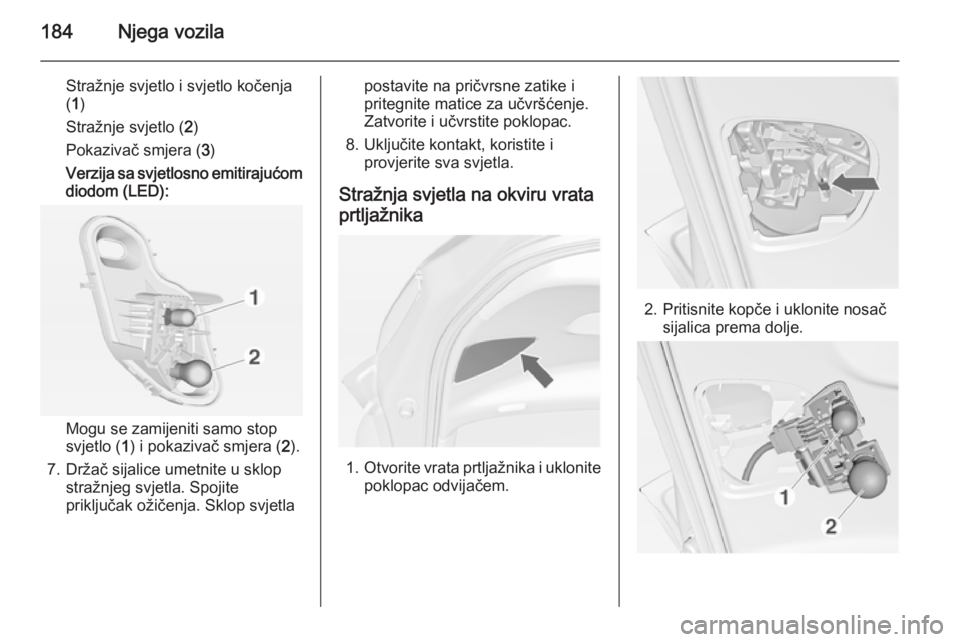

184Njega vozila
Stražnje svjetlo i svjetlo kočenja
( 1 )
Stražnje svjetlo ( 2)
Pokazivač smjera ( 3)
Verzija sa svjetlosno emitirajućom diodom (LED):
Mogu se zamijeniti samo stop
svjetlo ( 1) i pokazivač smjera ( 2).
7. Držač sijalice umetnite u sklop stražnjeg svjetla. Spojite
priključak ožičenja. Sklop svjetla
postavite na pričvrsne zatike i
pritegnite matice za učvršćenje.
Zatvorite i učvrstite poklopac.
8. Uključite kontakt, koristite i provjerite sva svjetla.
Stražnja svjetla na okviru vrata
prtljažnika
1. Otvorite vrata prtljažnika i uklonite
poklopac odvijačem.
2. Pritisnite kopče i uklonite nosač sijalica prema dolje.

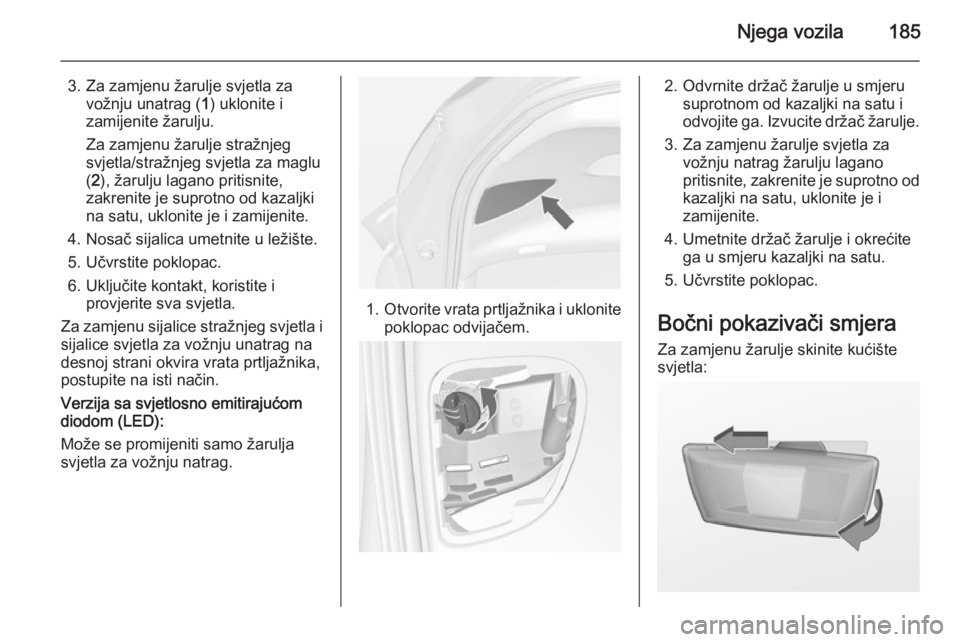

Njega vozila185
3. Za zamjenu žarulje svjetla zavožnju unatrag ( 1) uklonite i
zamijenite žarulju.
Za zamjenu žarulje stražnjeg
svjetla/stražnjeg svjetla za maglu
( 2 ), žarulju lagano pritisnite,
zakrenite je suprotno od kazaljki
na satu, uklonite je i zamijenite.
4. Nosač sijalica umetnite u ležište.
5. Učvrstite poklopac.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Za zamjenu sijalice stražnjeg svjetla i
sijalice svjetla za vožnju unatrag na desnoj strani okvira vrata prtljažnika,
postupite na isti način.
Verzija sa svjetlosno emitirajućom diodom (LED):
Može se promijeniti samo žarulja svjetla za vožnju natrag.
1. Otvorite vrata prtljažnika i uklonite
poklopac odvijačem.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite držač žarulje.
3. Za zamjenu žarulje svjetla za vožnju natrag žarulju lagano
pritisnite, zakrenite je suprotno od kazaljki na satu, uklonite je i
zamijenite.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Učvrstite poklopac.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:

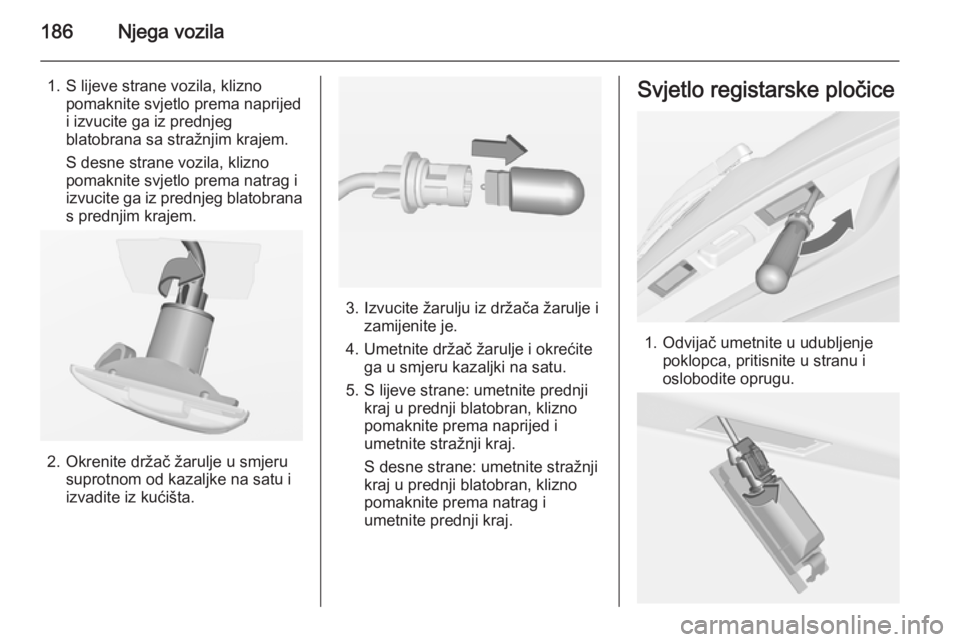

186Njega vozila
1. S lijeve strane vozila, kliznopomaknite svjetlo prema naprijed
i izvucite ga iz prednjeg
blatobrana sa stražnjim krajem.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i
izvucite ga iz prednjeg blatobrana
s prednjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji kraj u prednji blatobran, klizno
pomaknite prema naprijed i
umetnite stražnji kraj.
S desne strane: umetnite stražnji
kraj u prednji blatobran, klizno
pomaknite prema natrag i
umetnite prednji kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

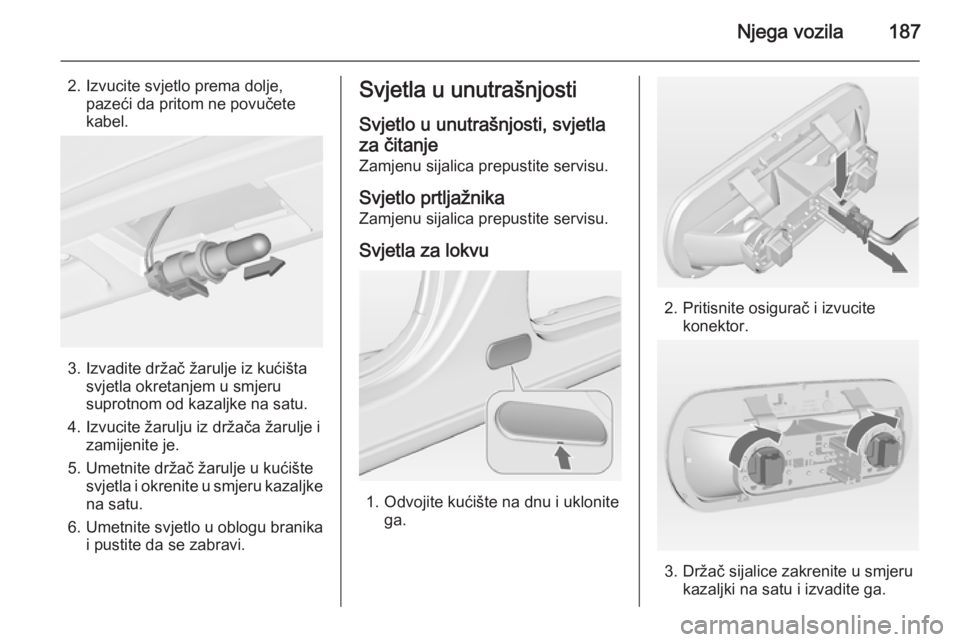

Njega vozila187
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Svjetla za lokvu
1. Odvojite kućište na dnu i uklonite ga.
2. Pritisnite osigurač i izvucitekonektor.
3. Držač sijalice zakrenite u smjeru kazaljki na satu i izvadite ga.

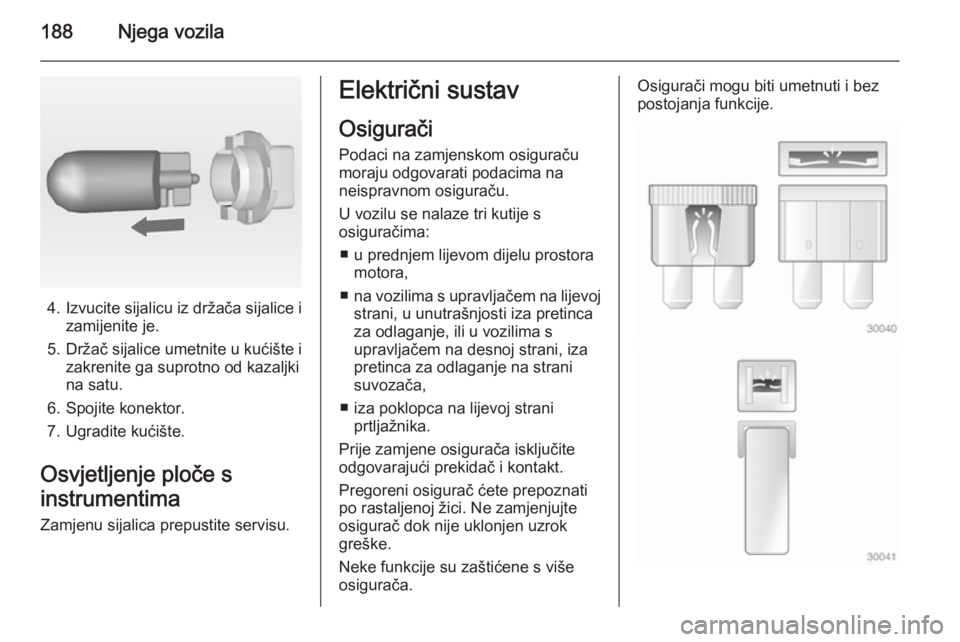

188Njega vozila
4. Izvucite sijalicu iz držača sijalice izamijenite je.
5. Držač sijalice umetnite u kućište i zakrenite ga suprotno od kazaljki
na satu.
6. Spojite konektor.
7. Ugradite kućište.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za odlaganje, ili u vozilima s
upravljačem na desnoj strani, iza
pretinca za odlaganje na strani
suvozača,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.
