Vožnja i rukovanje159
Greške i njihovo uklanjanje
Ako način rada na plin nije moguć,
provjerite sljedeće:
■ Je li prisutna dovoljna količina tekućeg plina?
■ Je li prisutna dovoljna količina benzina za pokretanje?
Radi ekstremnijih temperatura u
kombinaciji sa sastavom plina,
prebacivanje sustava s načina rada
na benzin na način rada na tekući plin može neznatno potrajati.
U ekstremnim situacijama, sustav bi
se mogao i vratiti na način rada na
benzin, ako minimalni uvjeti nisu
ispunjeni.
U slučaju svih ostalih grešaka,
zatražite pomoć radionice.Oprez
Popravke i podešavanja smije
obavljati isključivo stručno osoblje, a kako bi se zadržala istovjetna
sigurnost i pravo na jamstvo za
sustav ukapljenog naftnog plina
LPG.
Tekući plin ima poseban miris
(mirišljav) kako bi se propuštanje
lakše prepoznalo.9 Upozorenje
Ako osjetite miris plina u vozilu ili
njegovoj neposrednoj blizini,
odmah prebacite u način rada na
benzin. Ne pušite. Držite dalje od
otvorenog plamena i izvora
zapaljenja.

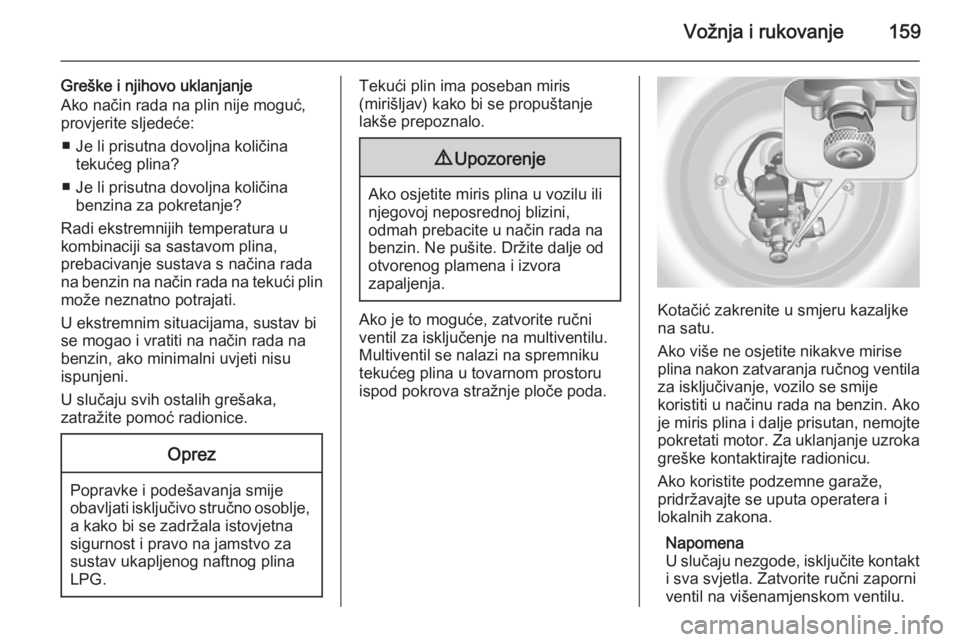

Ako je to moguće, zatvorite ručni
ventil za isključenje na multiventilu.
Multiventil se nalazi na spremniku
tekućeg plina u tovarnom prostoru
ispod pokrova stražnje ploče poda.Kotačić zakrenite u smjeru kazaljke na satu.
Ako više ne osjetite nikakve mirise
plina nakon zatvaranja ručnog ventila za isključivanje, vozilo se smije
koristiti u načinu rada na benzin. Ako
je miris plina i dalje prisutan, nemojte
pokretati motor. Za uklanjanje uzroka greške kontaktirajte radionicu.
Ako koristite podzemne garaže,
pridržavajte se uputa operatera i
lokalnih zakona.
Napomena
U slučaju nezgode, isključite kontakt
i sva svjetla. Zatvorite ručni zaporni
ventil na višenamjenskom ventilu.

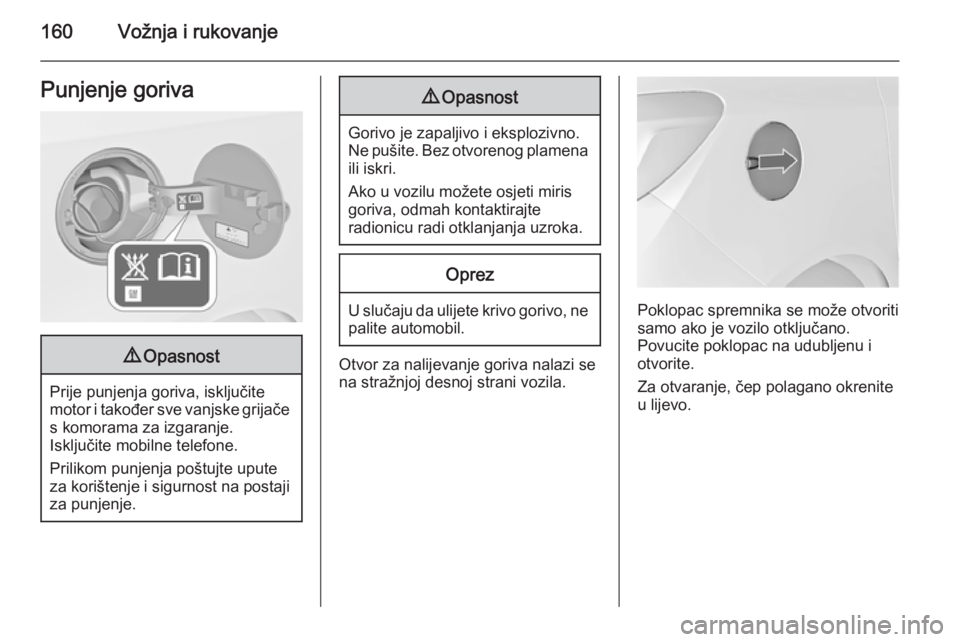

160Vožnja i rukovanjePunjenje goriva9Opasnost
Prije punjenja goriva, isključite
motor i također sve vanjske grijače s komorama za izgaranje.
Isključite mobilne telefone.
Prilikom punjenja poštujte upute za korištenje i sigurnost na postaji za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Otvor za nalijevanje goriva nalazi se
na stražnjoj desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Povucite poklopac na udubljenu i
otvorite.
Za otvaranje, čep polagano okrenite
u lijevo.

Vožnja i rukovanje161

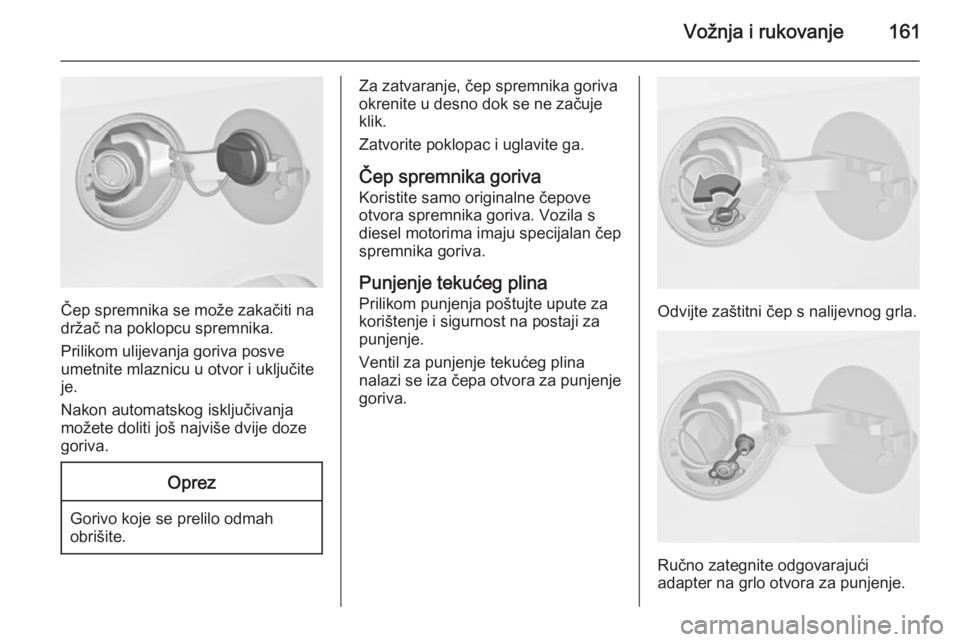

Čep spremnika se može zakačiti na
držač na poklopcu spremnika.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.
Nakon automatskog isključivanja
možete doliti još najviše dvije doze
goriva.
Oprez
Gorivo koje se prelilo odmah
obrišite.
Za zatvaranje, čep spremnika goriva
okrenite u desno dok se ne začuje
klik.
Zatvorite poklopac i uglavite ga.
Čep spremnika goriva
Koristite samo originalne čepove
otvora spremnika goriva. Vozila s
diesel motorima imaju specijalan čep
spremnika goriva.
Punjenje tekućeg plina
Prilikom punjenja poštujte upute za korištenje i sigurnost na postaji za
punjenje.
Ventil za punjenje tekućeg plina
nalazi se iza čepa otvora za punjenje goriva.
Odvijte zaštitni čep s nalijevnog grla.
Ručno zategnite odgovarajući
adapter na grlo otvora za punjenje.

162Vožnja i rukovanje

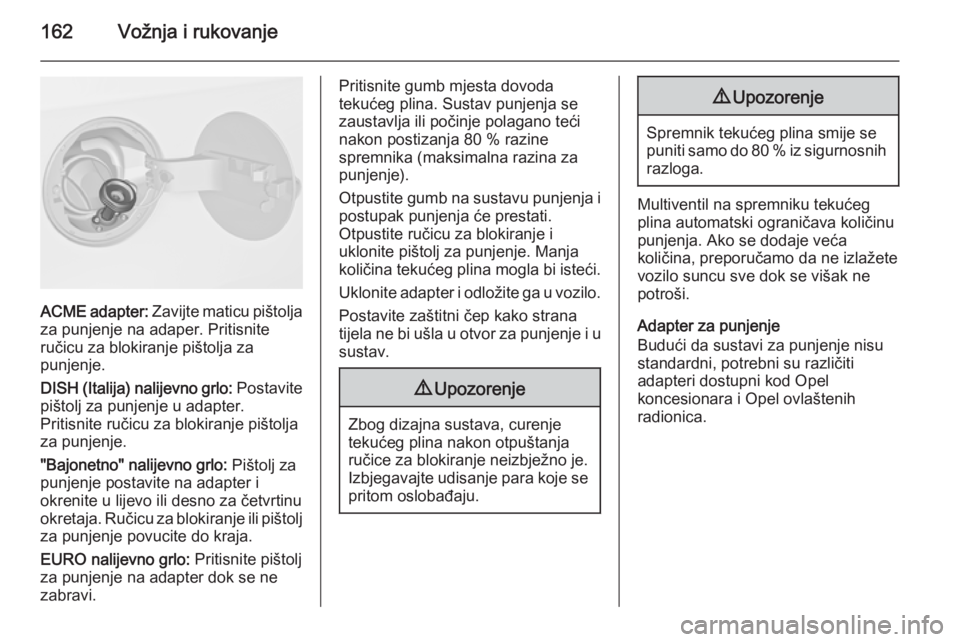

ACME adapter: Zavijte maticu pištolja
za punjenje na adaper. Pritisnite
ručicu za blokiranje pištolja za
punjenje.
DISH (Italija) nalijevno grlo: Postavite
pištolj za punjenje u adapter.
Pritisnite ručicu za blokiranje pištolja
za punjenje.
"Bajonetno" nalijevno grlo: Pištolj za
punjenje postavite na adapter i
okrenite u lijevo ili desno za četvrtinu
okretaja. Ručicu za blokiranje ili pištolj za punjenje povucite do kraja.
EURO nalijevno grlo: Pritisnite pištolj
za punjenje na adapter dok se ne
zabravi.
Pritisnite gumb mjesta dovoda
tekućeg plina. Sustav punjenja se
zaustavlja ili počinje polagano teći
nakon postizanja 80 % razine spremnika (maksimalna razina za
punjenje).
Otpustite gumb na sustavu punjenja i postupak punjenja će prestati.
Otpustite ručicu za blokiranje i
uklonite pištolj za punjenje. Manja
količina tekućeg plina mogla bi isteći.
Uklonite adapter i odložite ga u vozilo. Postavite zaštitni čep kako strana
tijela ne bi ušla u otvor za punjenje i u
sustav.9 Upozorenje
Zbog dizajna sustava, curenje
tekućeg plina nakon otpuštanja ručice za blokiranje neizbježno je.
Izbjegavajte udisanje para koje se pritom oslobađaju.
9 Upozorenje
Spremnik tekućeg plina smije se
puniti samo do 80 % iz sigurnosnih
razloga.
Multiventil na spremniku tekućeg
plina automatski ograničava količinu
punjenja. Ako se dodaje veća
količina, preporučamo da ne izlažete vozilo suncu sve dok se višak ne
potroši.
Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.

Vožnja i rukovanje163

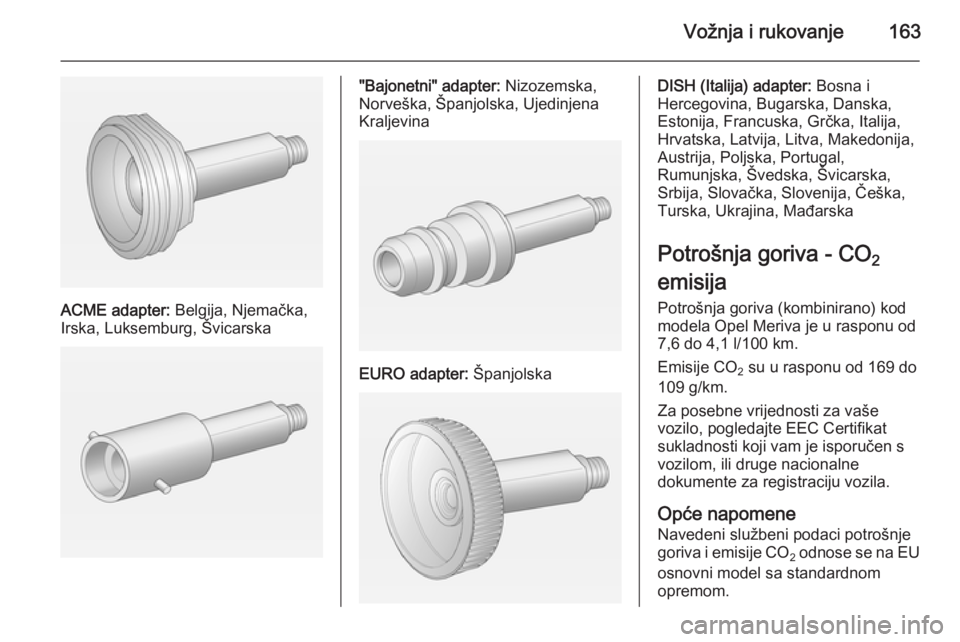

ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina
EURO adapter: Španjolska
DISH (Italija) adapter: Bosna i
Hercegovina, Bugarska, Danska,
Estonija, Francuska, Grčka, Italija, Hrvatska, Latvija, Litva, Makedonija,
Austrija, Poljska, Portugal,
Rumunjska, Švedska, Švicarska,
Srbija, Slovačka, Slovenija, Češka,
Turska, Ukrajina, Mađarska
Potrošnja goriva - CO 2
emisija
Potrošnja goriva (kombinirano) kod
modela Opel Meriva je u rasponu od
7,6 do 4,1 l/100 km.
Emisije CO 2 su u rasponu od 169 do
109 g/km.
Za posebne vrijednosti za vaše
vozilo, pogledajte EEC Certifikat
sukladnosti koji vam je isporučen s
vozilom, ili druge nacionalne
dokumente za registraciju vozila.
Opće napomene Navedeni službeni podaci potrošnje
goriva i emisije CO
2 odnose se na EU
osnovni model sa standardnom
opremom.

164Vožnja i rukovanje

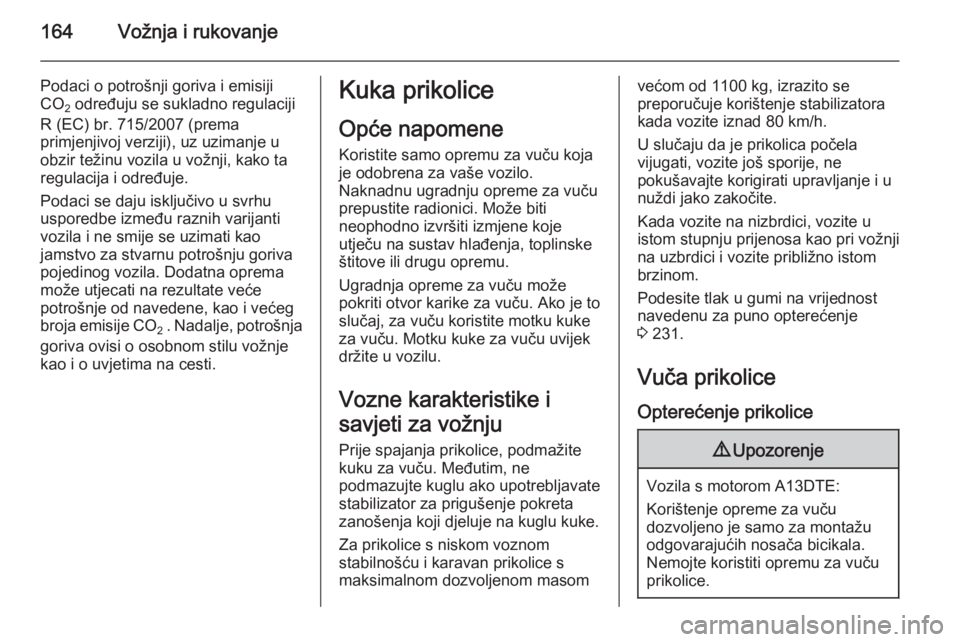

Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulaciji
R (EC) br. 715/2007 (prema
primjenjivoj verziji), uz uzimanje u
obzir težinu vozila u vožnji, kako ta
regulacija i određuje.
Podaci se daju isključivo u svrhu usporedbe između raznih varijanti
vozila i ne smije se uzimati kao
jamstvo za stvarnu potrošnju goriva
pojedinog vozila. Dodatna oprema
može utjecati na rezultate veće
potrošnje od navedene, kao i većeg
broja emisije CO
2 . Nadalje, potrošnja
goriva ovisi o osobnom stilu vožnje
kao i o uvjetima na cesti.Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za vaše vozilo.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču. Motku kuke za vuču uvijek držite u vozilu.
Vozne karakteristike i
savjeti za vožnju
Prije spajanja prikolice, podmažite kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnošću i karavan prikolice s
maksimalnom dozvoljenom masomvećom od 1100 kg, izrazito se
preporučuje korištenje stabilizatora
kada vozite iznad 80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 231.
Vuča prikolice
Opterećenje prikolice9 Upozorenje
Vozila s motorom A13DTE:
Korištenje opreme za vuču
dozvoljeno je samo za montažu
odgovarajućih nosača bicikala.
Nemojte koristiti opremu za vuču
prikolice.

Vožnja i rukovanje165

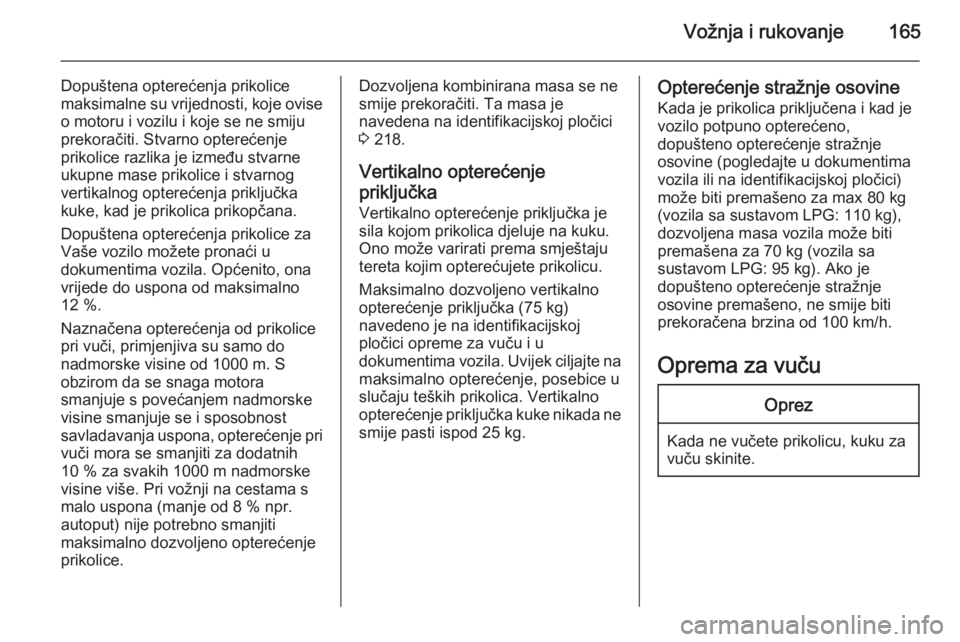

Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10 % za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malo uspona (manje od 8 % npr.
autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 218.
Vertikalno opterećenje
priključka
Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dozvoljeno vertikalno
opterećenje priključka (75 kg)
navedeno je na identifikacijskoj
pločici opreme za vuču i u
dokumentima vozila. Uvijek ciljajte na maksimalno opterećenje, posebice u
slučaju teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne
smije pasti ispod 25 kg.Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za max 80 kg
(vozila sa sustavom LPG: 110 kg),
dozvoljena masa vozila može biti
premašena za 70 kg (vozila sa
sustavom LPG: 95 kg). Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.

166Vožnja i rukovanje

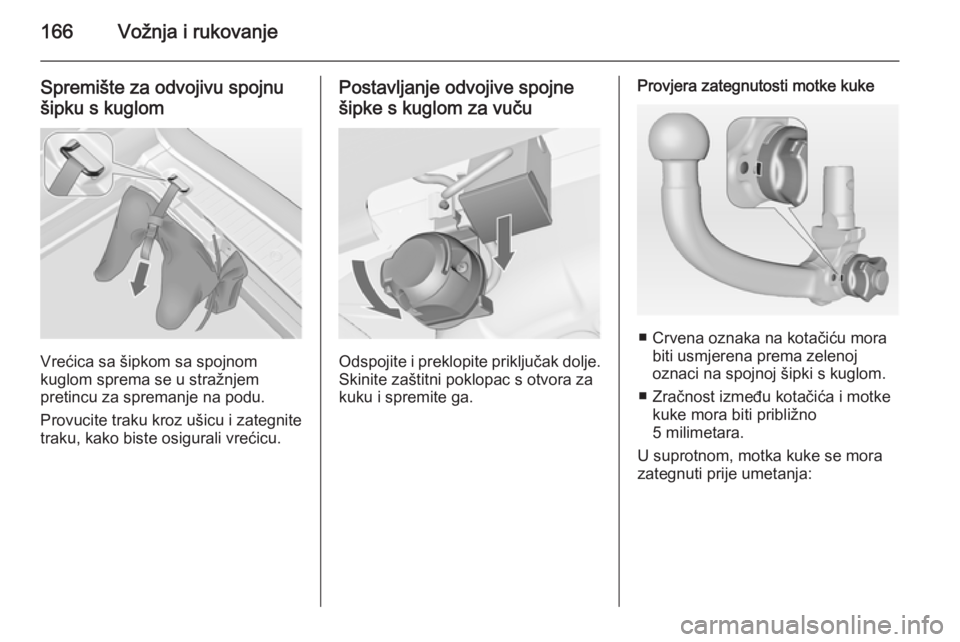

Spremište za odvojivu spojnušipku s kuglom
Vrećica sa šipkom sa spojnom
kuglom sprema se u stražnjem
pretincu za spremanje na podu.
Provucite traku kroz ušicu i zategnite
traku, kako biste osigurali vrećicu.
Postavljanje odvojive spojne
šipke s kuglom za vuču
Odspojite i preklopite priključak dolje. Skinite zaštitni poklopac s otvora za
kuku i spremite ga.
Provjera zategnutosti motke kuke
■ Crvena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
■ Zračnost između kotačića i motke kuke mora biti približno
5 milimetara.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:

Vožnja i rukovanje167

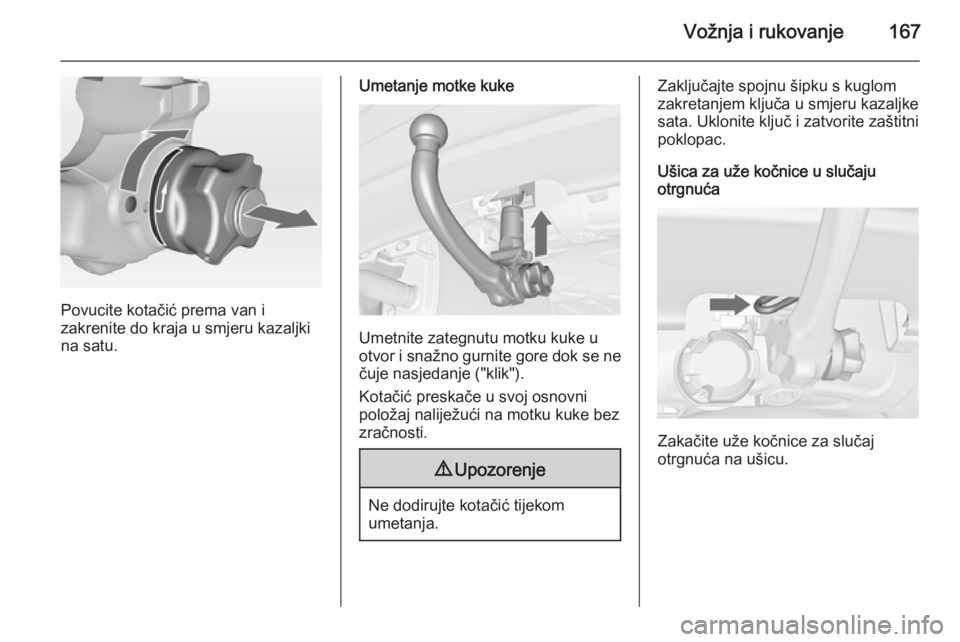

Povucite kotačić prema van i
zakrenite do kraja u smjeru kazaljki
na satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.
9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte spojnu šipku s kuglom
zakretanjem ključa u smjeru kazaljke
sata. Uklonite ključ i zatvorite zaštitni
poklopac.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.

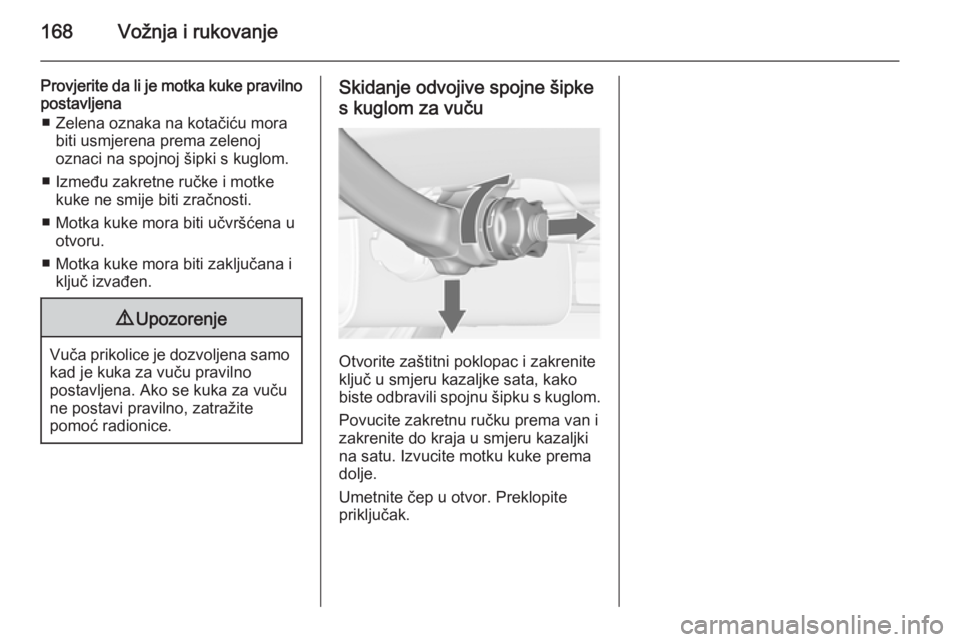

168Vožnja i rukovanje
Provjerite da li je motka kuke pravilnopostavljena
■ Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
■ Između zakretne ručke i motke kuke ne smije biti zračnosti.
■ Motka kuke mora biti učvršćena u otvoru.
■ Motka kuke mora biti zaključana i ključ izvađen.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Skidanje odvojive spojne šipke
s kuglom za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u smjeru kazaljke sata, kako biste odbravili spojnu šipku s kuglom.
Povucite zakretnu ručku prema van i
zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite
priključak.
