OPEL MERIVA 2014.5 Uputstvo za upotrebu (in Serbian)

Osvetljavanje119Svetlosni signal (ablend)
prednjih svetla Za uključivanje svetlosnog signala,
povući ručicu.
Podešavanje dometa
snopa prednjih svetla
Ručno podešavanje dometa snopa prednjih svetla
Da bi prilagodili domet prednjih svetla
opterećenju vozila kako bi sprečili
zaslepljivanje: okrenuti ozubljeni
točkić ? u željenu poziciju.
0=prednja sedišta zauzeta1=sva sedišta zauzeta2=sva sedišta zauzeta i opterećen
prtljažni prostor3=sedište vozača je zauzeto i
opterećen je prtljažni prostor
Prednja svetla prilikom
vožnje u inostranstvu
Asimetrična prednja svetla uvećavaju
vidljivost ivice puta sa strane
suvozača.
Međutim, prilikom vožnje u zemljama
gde se vozi na suprotnoj strani puta,
podesiti prednja svetla da bi sprečili
zaslepljivanje saobraćaja iz
suprotnog pravca.
Vozila bez adaptivnih prednjih
svetla
Okrenuti podesive vijke pomoću
odvijača u pravcu kretanja kazaljki na časovniku za pola kruga.
Podesivi vijci se nalaze kod prednjih
svetla iznad poklopca oborenog
svetla 3 177.
Za isključivanje, okrenuti podesive
vijke suprotno kretanju kazaljki na
časovniku za pola kruga.

120OsvetljavanjePažnja
Proveriti podešenost prednjihsvetla nakon isključivanja.
Preporučujemo da se
posavetujete sa mehaničarem.
Vozila sa adaptivnim prednjim
svetlima
1. Ključ u kontakt bravi.
2. Povucite obrtnu signalnu polugu i zadržite (svetlosni signal (ablend)
prednjih svetala).
3. Uključiti kontakt.
4. Nakon oko 5 sekundi kontrolna lampica f počinje da trepti i čuje
se zvučni signal.
Kontrolna lampica f 3 101.
Svaki put kad je kontakt uključen,
kontrolna lampica f trepti oko
4 sekunde kao podsetnik.
Za deaktiviranje koristiti gornji
postupak. Kontrolna lampica f ne
trepti kada je funkcija deaktivirana.
Dnevna svetla
Dnevna svetla povećavaju vidljivost
vozila tokom dnevne vidljivosti.
Automatski se uključuju kada je
kontakt uključen.
Adaptivno prednje
osvetljavanje
Adaptivno prednje osvetljavanje
omogućava bolje osvetljavanje
krivina, raskrsnica i oštrih krivina.Dinamično osvetljavanje krivina
Snop svetla se zaokreće zavisno od
ugla upravljača i brzine vozila,
povećavajući osvetljavanje krivina.
Osvetljenje krivine
Kod uskih krivina ili tokom skretanja,
zavisno od ugla upravljača ili
pokazivača pravca, uključuje se
dodatno levo ili desno svetlo koje
osvetljava put u pravcu vožnje.
Aktivira se do brzina od 40 km/h.

Osvetljavanje121
Funkcija vožnje unazadAko su uključena oborena svetla i
izabran stepen prenosa za hod
unazad, uključena su oba svetla za
osvetljavanje krivine. Ostaju da svetle na 20 sekundi nakon izbacivanja iz
hoda unazad ili kod vožnje prema
napred brže od 17 km/h.
Treptajuća svetla
upozorenja (svi
pokazivača pravca)
Rade pomoću ¨ dugmeta.
U slučaju nesreće sa naduvavanjem
vazdušnog jastuka, treptajuća svetla
upozorenja se automatski uključuju.
Signali za skretanje i
menjanje saobraćajne
trakeručica
prema
gore=desni pokazivač
pravcaručica
prema
dole=levi pokazivač pravcaAko je ručica pomerena preko
osećaja otpora, pokazivač pravca
ostaje uključen. Kada se upravljač
vrati u prvobitan položaj, pokazivač
pravca se automatski isključuje.
Za tri treptaja, npr. za promenu
saobraćajne trake, pritisnuti ručicu do
otpora i otpustiti.
Sa zakačenom prikolicom, pokazivači
pravca trepću 6 puta prilikom
pritiskanja ručice do osećaja otpora i
nakon toga se otpuštaju.
Pomeriti ručicu do osećaja otpora i
zadržati za duže treptanje.
Za ručno isključivanje pokazivača
pravca, blago pomeriti ručicu u
prvobitan položaj.

122OsvetljavanjePrednja svetla za maglu
Radi pomoću > dugmeta.
Prekidač svetla u položaju AUTO:
uključivanjem prednjih svetala za
maglu automatski će se uključiti i
oborena svetla.
Zadnja svetla za maglu
Radi pomoću r dugmeta.
Prekidač svetla u položaju AUTO:
uključivanjem zadnjeg svetla za
maglu automatski će se uključiti i
oborena svetla.
Prekidač svetla u položaju 8: zadnje
svetlo za maglu se jedino može
uključiti zajedno sa prednjim svetlima za maglu.
Zadnja svetla vozila za maglu se
isključuju prilikom vuče.
Parkirna svetla (poziciona
svetla)
Prilikom parkiranja vozila, parkirna
svetla na jednoj strani se mogu
uključiti:
1. Isključiti kontakt.
2. Pomeriti ručicu pokazivača pravca skroz gore (desno
poziciono svetlo) ili prema dole
(levo poziciono svetlo).
Potvrđuje se signalom i
odgovarajućom kontrolnom
lampicom pokazivača pravca.

Osvetljavanje123Svetla za vožnju unazadSvetla za vožnju unazad se pale kad
je uključen kontakt i izabran je hod
unazad.
Zamagljeni poklopci svetla Unutrašnjost kućišta svetla se možezamagliti na kratko, u lošim, vlažnim i hladnim vremenskim uslovima, usled
jake kiše ili nakon pranja.
Zamagljenost nestaje sama od sebe;
da bi se to ubrzalo, uključiti spoljašnje
osvetljenje.Unutrašnje osvetljenje
Prekidač osvetljenja
instrument table
Jačina osvetljavanja sledećih svetla
se može podešavati kada su
spoljašnja svetla uključena:
■ Osvetljenje instrument table
■ Info-Displej (Informacioni displej)
■ Osvetljava prekidače i komandne elemente
Okrenuti prekidač za podešavanje A
dok se ne dostigne željena
osvetljenost.
Kod vozila sa senzorom svetla,
osvetljenost se jedino može podesiti
kada su upaljena spoljašnja svetla i
kad senzor za svetlo prepozna noćne
uslove.
Osvetljavanje kabine
Za vreme ulaska i izlaska iz vozila,
prednje i srednje svetlo kabine se
automatski pali a zatim se za
zadrškom gasi.
Napomena
U slučaju nesreće sa naduvavanjem vazdušnog jastuka, svetla kabine seautomatski pale.

124Osvetljavanje
Prednje svetlo kabine
Rad prekidača na prevagu:
w=automatsko
uključivanje i
isključivanje.pritisnuti u=uključeno.pritisnuti v=isključeno.Zadnja svetla kabine
Svetle zajedno sa prednjim svetlima
kabine zavisno od položaja prekidača
na prevagu.
Svetla za čitanje
Rade pomoću s i t dugmadi na
svetlima kabine napred i nazad.
Svetla na zaštitnim
lamelama od sunca Svetli kada je poklopac otvoren.

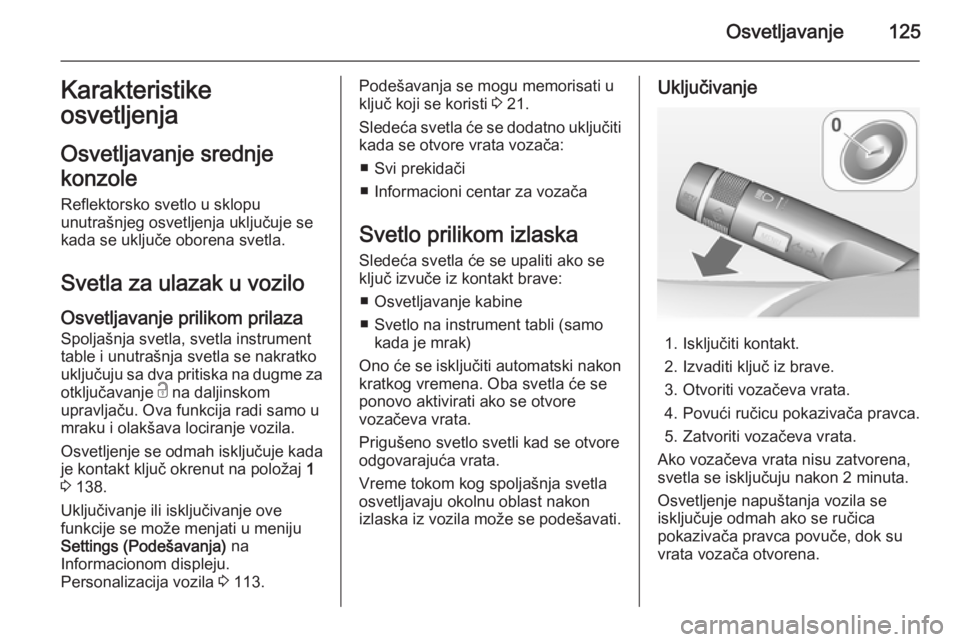

Osvetljavanje125Karakteristike
osvetljenja
Osvetljavanje srednje
konzole Reflektorsko svetlo u sklopu
unutrašnjeg osvetljenja uključuje se kada se uključe oborena svetla.
Svetla za ulazak u vozilo
Osvetljavanje prilikom prilaza
Spoljašnja svetla, svetla instrument
table i unutrašnja svetla se nakratko
uključuju sa dva pritiska na dugme za
otključavanje c na daljinskom
upravljaču. Ova funkcija radi samo u
mraku i olakšava lociranje vozila.
Osvetljenje se odmah isključuje kada je kontakt ključ okrenut na položaj 1
3 138.
Uključivanje ili isključivanje ove
funkcije se može menjati u meniju
Settings (Podešavanja) na
Informacionom displeju.
Personalizacija vozila 3 113.Podešavanja se mogu memorisati u
ključ koji se koristi 3 21.
Sledeća svetla će se dodatno uključiti
kada se otvore vrata vozača:
■ Svi prekidači
■ Informacioni centar za vozača
Svetlo prilikom izlaska
Sledeća svetla će se upaliti ako se
ključ izvuče iz kontakt brave:
■ Osvetljavanje kabine
■ Svetlo na instrument tabli (samo kada je mrak)
Ono će se isključiti automatski nakon kratkog vremena. Oba svetla će seponovo aktivirati ako se otvore
vozačeva vrata.
Prigušeno svetlo svetli kad se otvore odgovarajuća vrata.
Vreme tokom kog spoljašnja svetla osvetljavaju okolnu oblast nakon
izlaska iz vozila može se podešavati.Uključivanje
1. Isključiti kontakt.
2. Izvaditi ključ iz brave.
3. Otvoriti vozačeva vrata.
4. Povući ručicu pokazivača pravca.
5. Zatvoriti vozačeva vrata.
Ako vozačeva vrata nisu zatvorena,
svetla se isključuju nakon 2 minuta.
Osvetljenje napuštanja vozila se
isključuje odmah ako se ručica
pokazivača pravca povuče, dok su
vrata vozača otvorena.

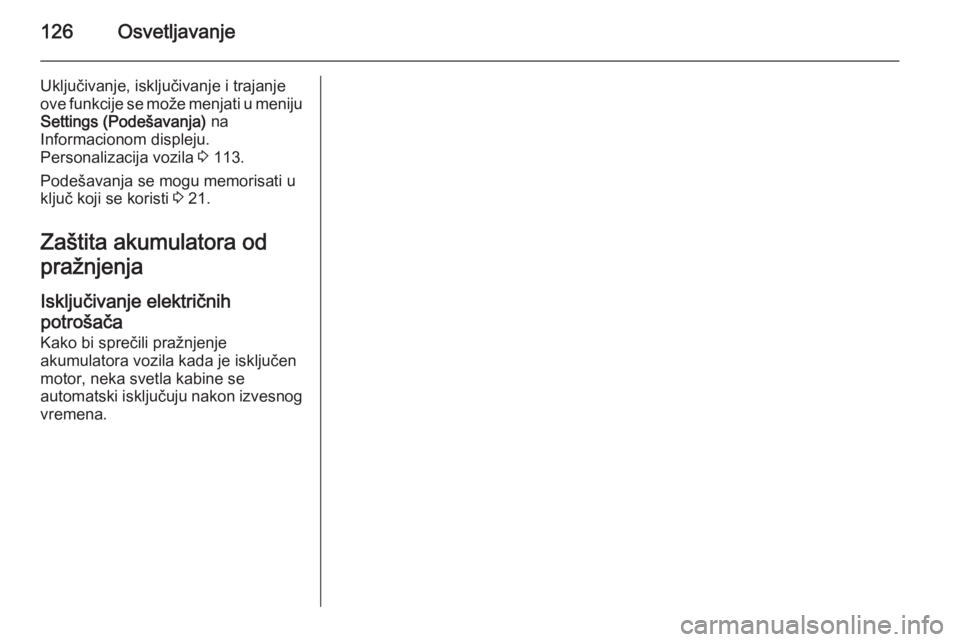

126Osvetljavanje
Uključivanje, isključivanje i trajanje
ove funkcije se može menjati u meniju
Settings (Podešavanja) na
Informacionom displeju.
Personalizacija vozila 3 113.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 21.
Zaštita akumulatora od
pražnjenja
Isključivanje električnih
potrošača
Kako bi sprečili pražnjenje
akumulatora vozila kada je isključen
motor, neka svetla kabine se
automatski isključuju nakon izvesnog vremena.

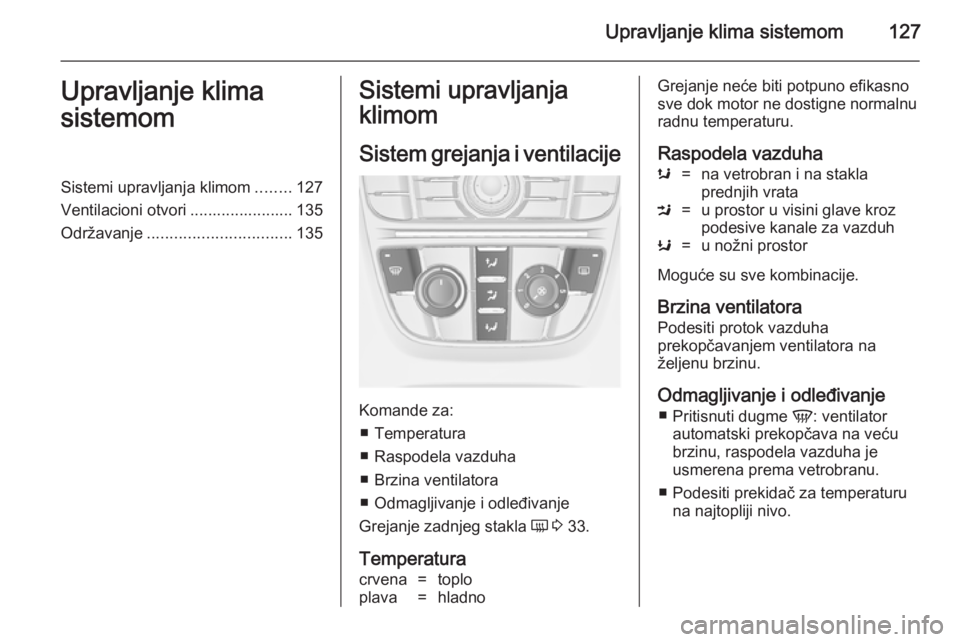

Upravljanje klima sistemom127Upravljanje klima
sistemomSistemi upravljanja klimom ........127
Ventilacioni otvori ....................... 135
Održavanje ................................ 135Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ■ Temperatura
■ Raspodela vazduha
■ Brzina ventilatora
■ Odmagljivanje i odleđivanje
Grejanje zadnjeg stakla Ü 3 33.
Temperatura
crvena=toploplava=hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhas=na vetrobran i na stakla
prednjih vrataM=u prostor u visini glave kroz
podesive kanale za vazduhK=u nožni prostor
Moguće su sve kombinacije.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Odmagljivanje i odleđivanje ■ Pritisnuti dugme V: ventilator
automatski prekopčava na veću
brzinu, raspodela vazduha je
usmerena prema vetrobranu.
■ Podesiti prekidač za temperaturu na najtopliji nivo.

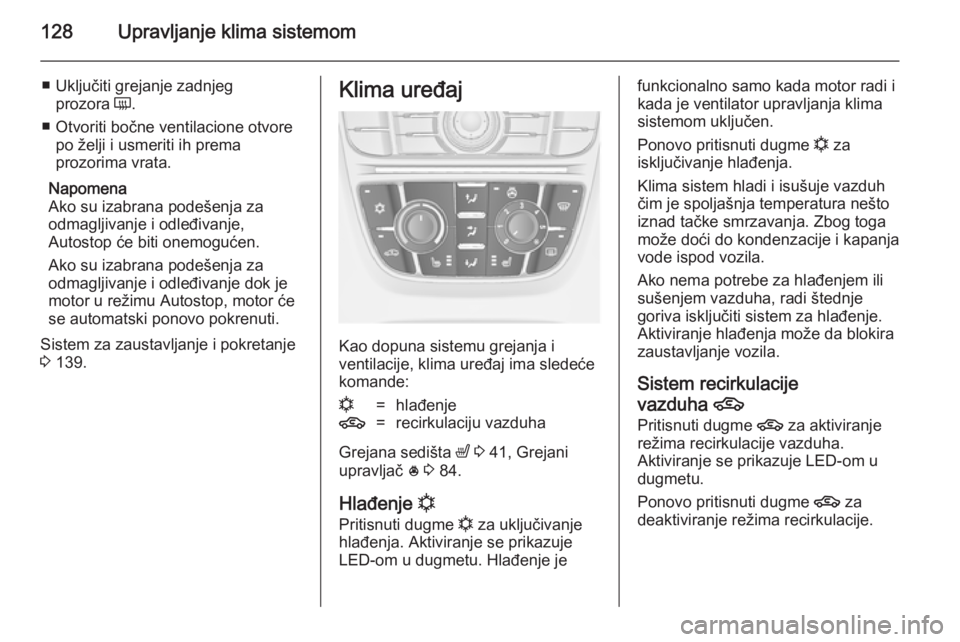

128Upravljanje klima sistemom
■ Uključiti grejanje zadnjegprozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako su izabrana podešenja za
odmagljivanje i odleđivanje,
Autostop će biti onemogućen.
Ako su izabrana podešenja za
odmagljivanje i odleđivanje dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n=hlađenje4=recirkulaciju vazduha
Grejana sedišta ß 3 41, Grejani
upravljač * 3 84.
Hlađenje n
Pritisnuti dugme n za uključivanje
hlađenja. Aktiviranje se prikazuje
LED-om u dugmetu. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti dugme n za
isključivanje hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktiviranje hlađenja može da blokira
zaustavljanje vozila.
Sistem recirkulacije
vazduha 4
Pritisnuti dugme 4 za aktiviranje
režima recirkulacije vazduha.
Aktiviranje se prikazuje LED-om u
dugmetu.
Ponovo pritisnuti dugme 4 za
deaktiviranje režima recirkulacije.
