OPEL MERIVA 2014.5 Uputstvo za upotrebu (in Serbian)

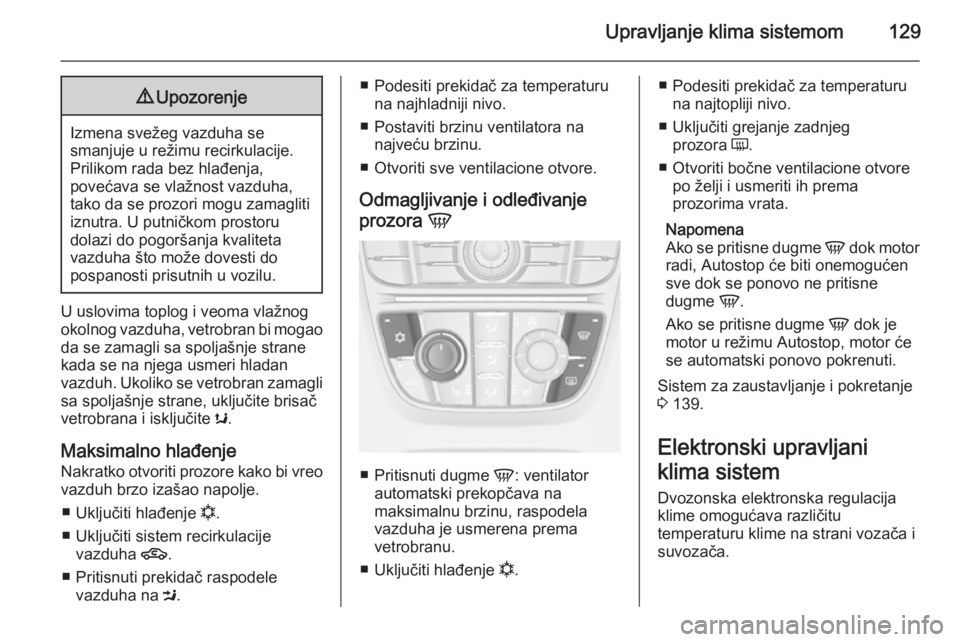

Upravljanje klima sistemom1299Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U uslovima toplog i veoma vlažnog
okolnog vazduha, vetrobran bi mogao
da se zamagli sa spoljašnje strane
kada se na njega usmeri hladan
vazduh. Ukoliko se vetrobran zamagli sa spoljašnje strane, uključite brisač
vetrobrana i isključite s.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
■ Uključiti hlađenje n.
■ Uključiti sistem recirkulacije vazduha 4.
■ Pritisnuti prekidač raspodele vazduha na M.
■ Podesiti prekidač za temperaturu
na najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje prozora V
■
Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Uključiti hlađenje n.
■ Podesiti prekidač za temperaturu
na najtopliji nivo.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.
Elektronski upravljani
klima sistem
Dvozonska elektronska regulacija
klime omogućava različitu
temperaturu klime na strani vozača i
suvozača.

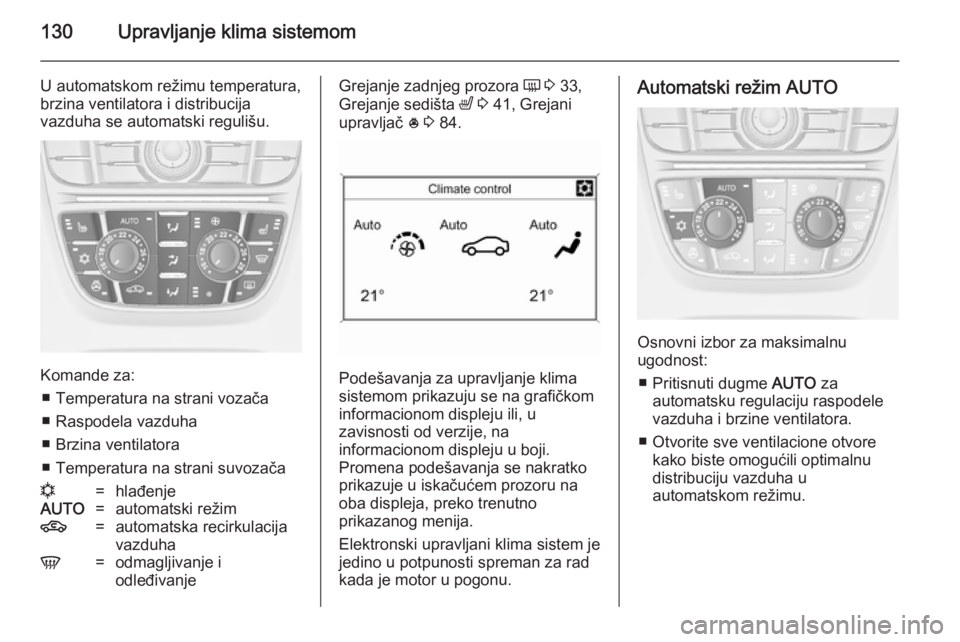

130Upravljanje klima sistemom
U automatskom režimu temperatura,
brzina ventilatora i distribucija
vazduha se automatski regulišu.
Komande za:
■ Temperatura na strani vozača
■ Raspodela vazduha
■ Brzina ventilatora
■ Temperatura na strani suvozača
n=hlađenjeAUTO=automatski režim4=automatska recirkulacija
vazduhaV=odmagljivanje i
odleđivanjeGrejanje zadnjeg prozora Ü 3 33,
Grejanje sedišta ß 3 41, Grejani
upravljač * 3 84.
Podešavanja za upravljanje klima
sistemom prikazuju se na grafičkom
informacionom displeju ili, u
zavisnosti od verzije, na
informacionom displeju u boji.
Promena podešavanja se nakratko
prikazuje u iskačućem prozoru na oba displeja, preko trenutno
prikazanog menija.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
■ Pritisnuti dugme AUTO za
automatsku regulaciju raspodele
vazduha i brzine ventilatora.
■ Otvorite sve ventilacione otvore kako biste omogućili optimalnu
distribuciju vazduha u
automatskom režimu.

Upravljanje klima sistemom131
■Pritisnuti n za uključivanje
optimalnog hlađenja i
odmagljivanja. Aktiviranje se
prikazuje LED-om u dugmetu.
■ Podesiti prethodno izabranu temperaturu za vozača i suvozačapomoću levog i desnog okretnog
dugmeta. Preporučena
temperatura je 22 °C.
Regulisanje brzine ventilatora u
automatskom režimu se može
menjati u meniju Settings
(Podešavanja) .
Personalizacija vozila 3 113.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost.
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Sistem za zaustavljanje i pokretanje
3 139.
Odmagljivanje i odleđivanje
prozora V
■
Pritisnuti dugme V. Aktiviranje se
prikazuje LED-om u dugmetu.
■ Pritisnuti dugme n za hlađenje.
Aktiviranje se prikazuje LED-om u
dugmetu.
■ Temperatura i raspodela vazduha su automatski podešeni i ventilator
radi maksimalnom brzinom.

132Upravljanje klima sistemom

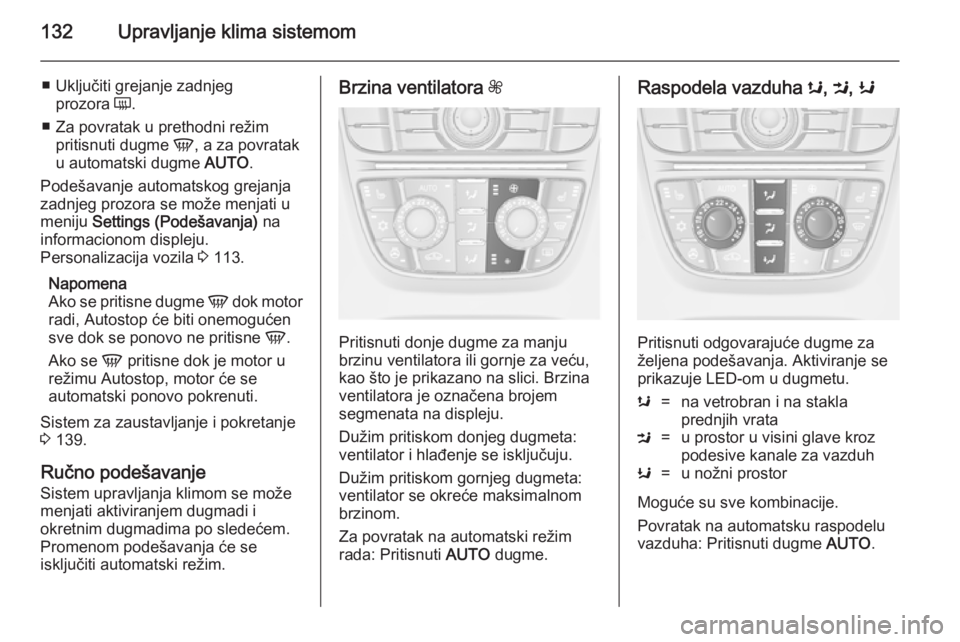

■ Uključiti grejanje zadnjegprozora Ü.
■ Za povratak u prethodni režim pritisnuti dugme V, a za povratak
u automatski dugme AUTO.
Podešavanje automatskog grejanja zadnjeg prozora se može menjati u
meniju Settings (Podešavanja) na
informacionom displeju.
Personalizacija vozila 3 113.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.
Ručno podešavanje Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski režim
rada: Pritisnuti AUTO dugme.
Raspodela vazduha s, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje LED-om u dugmetu.
s=na vetrobran i na stakla
prednjih vrataM=u prostor u visini glave kroz
podesive kanale za vazduhK=u nožni prostor
Moguće su sve kombinacije.
Povratak na automatsku raspodelu
vazduha: Pritisnuti dugme AUTO.

Upravljanje klima sistemom133

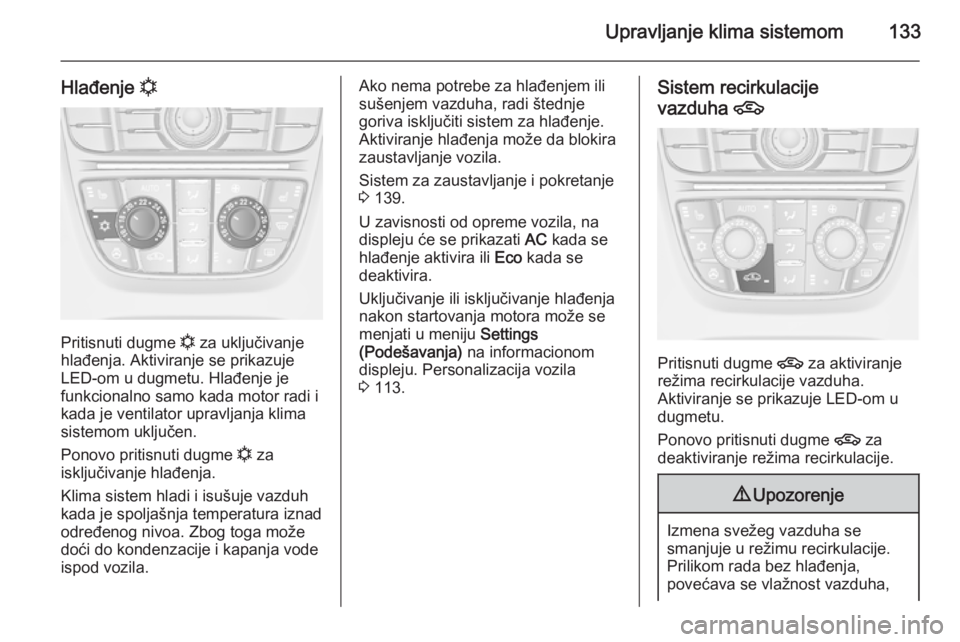

Hlađenje n
Pritisnuti dugme
n za uključivanje
hlađenja. Aktiviranje se prikazuje
LED-om u dugmetu. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti dugme n za
isključivanje hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktiviranje hlađenja može da blokira
zaustavljanje vozila.
Sistem za zaustavljanje i pokretanje
3 139.
U zavisnosti od opreme vozila, na
displeju će se prikazati AC kada se
hlađenje aktivira ili Eco kada se
deaktivira.
Uključivanje ili isključivanje hlađenja
nakon startovanja motora može se
menjati u meniju Settings
(Podešavanja) na informacionom
displeju. Personalizacija vozila
3 113.Sistem recirkulacije
vazduha 4
Pritisnuti dugme 4 za aktiviranje
režima recirkulacije vazduha.
Aktiviranje se prikazuje LED-om u
dugmetu.
Ponovo pritisnuti dugme 4 za
deaktiviranje režima recirkulacije.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,

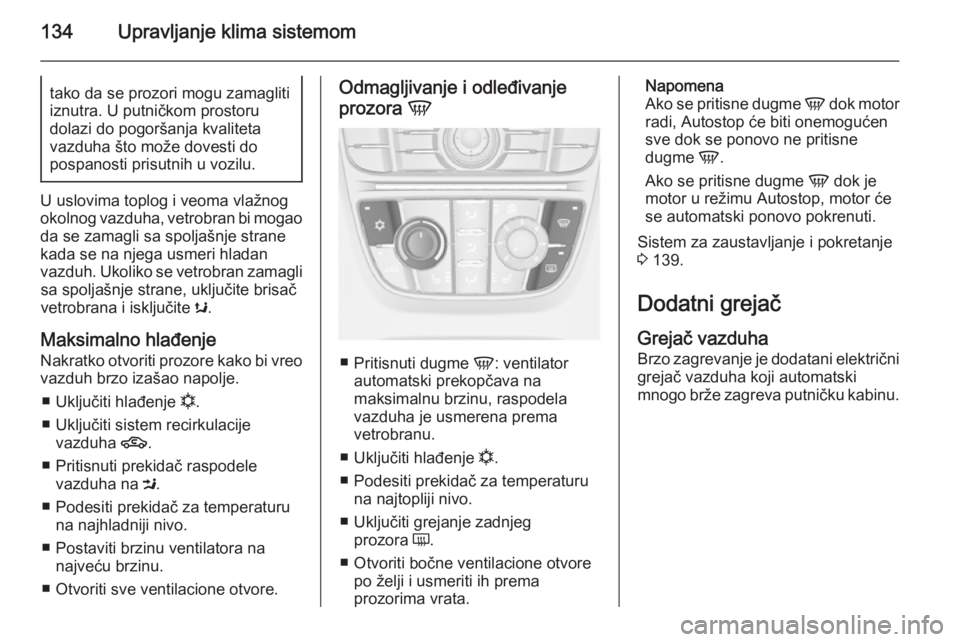

134Upravljanje klima sistemomtako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U uslovima toplog i veoma vlažnog
okolnog vazduha, vetrobran bi mogao
da se zamagli sa spoljašnje strane
kada se na njega usmeri hladan
vazduh. Ukoliko se vetrobran zamagli sa spoljašnje strane, uključite brisač
vetrobrana i isključite s.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
■ Uključiti hlađenje n.
■ Uključiti sistem recirkulacije vazduha 4.
■ Pritisnuti prekidač raspodele vazduha na M.
■ Podesiti prekidač za temperaturu na najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora V
■
Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Uključiti hlađenje n.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatani električni grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.

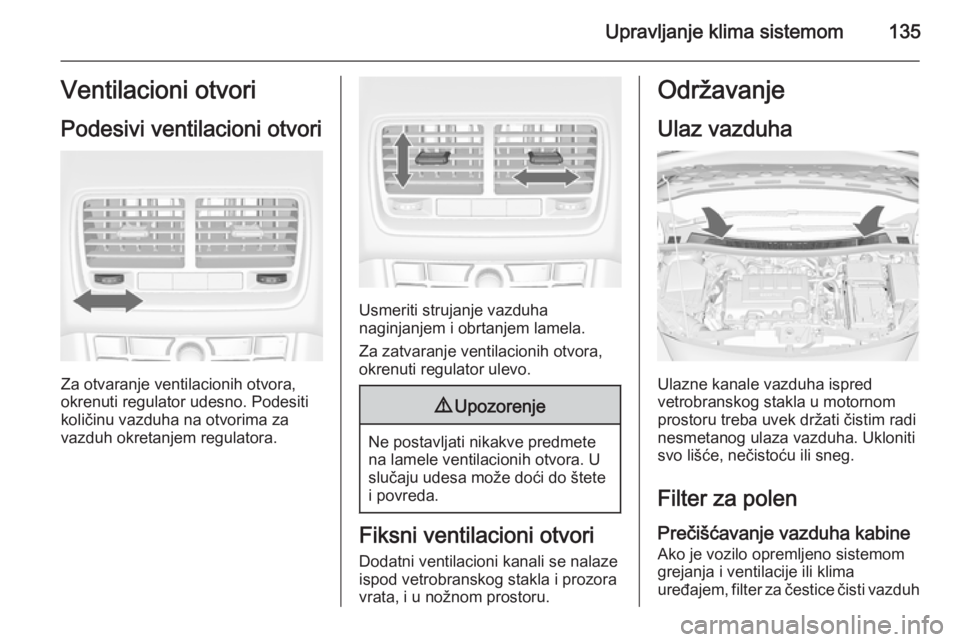

Upravljanje klima sistemom135Ventilacioni otvori
Podesivi ventilacioni otvori
Za otvaranje ventilacionih otvora,
okrenuti regulator udesno. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator ulevo.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni otvori
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.

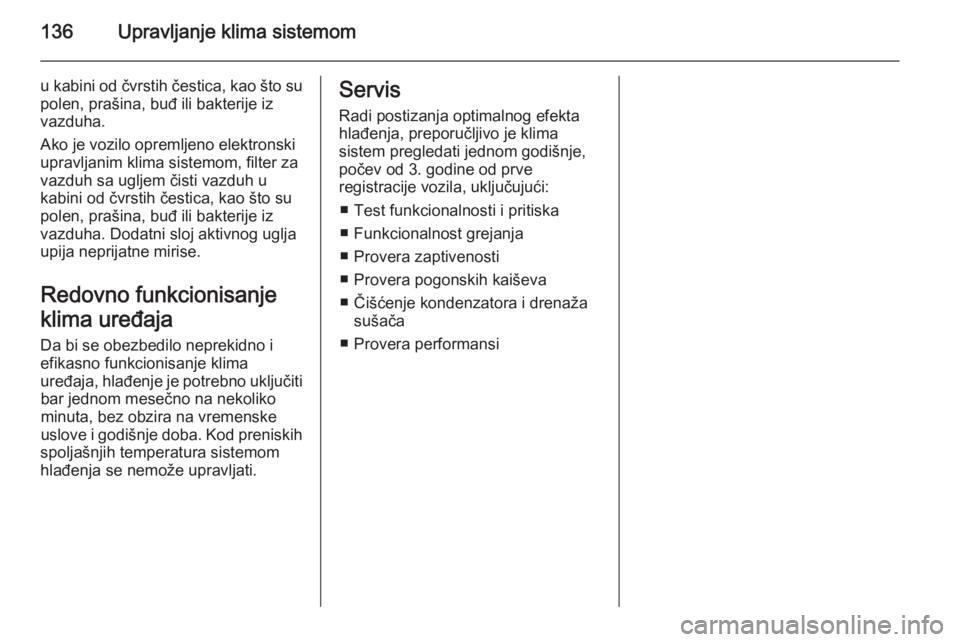

Filter za polen Prečišćavanje vazduha kabineAko je vozilo opremljeno sistemom
grejanja i ventilacije ili klima
uređajem, filter za čestice čisti vazduh

136Upravljanje klima sistemom
u kabini od čvrstih čestica, kao što supolen, prašina, buđ ili bakterije iz
vazduha.
Ako je vozilo opremljeno elektronski
upravljanim klima sistemom, filter za
vazduh sa ugljem čisti vazduh u
kabini od čvrstih čestica, kao što su
polen, prašina, buđ ili bakterije iz
vazduha. Dodatni sloj aktivnog uglja
upija neprijatne mirise.
Redovno funkcionisanje
klima uređaja
Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti bar jednom mesečno na nekolikominuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih
spoljašnjih temperatura sistemom
hlađenja se nemože upravljati.Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je klima
sistem pregledati jednom godišnje,
počev od 3. godine od prve
registracije vozila, uključujući:
■ Test funkcionalnosti i pritiska
■ Funkcionalnost grejanja
■ Provera zaptivenosti
■ Provera pogonskih kaiševa
■ Čišćenje kondenzatora i drenaža sušača
■ Provera performansi

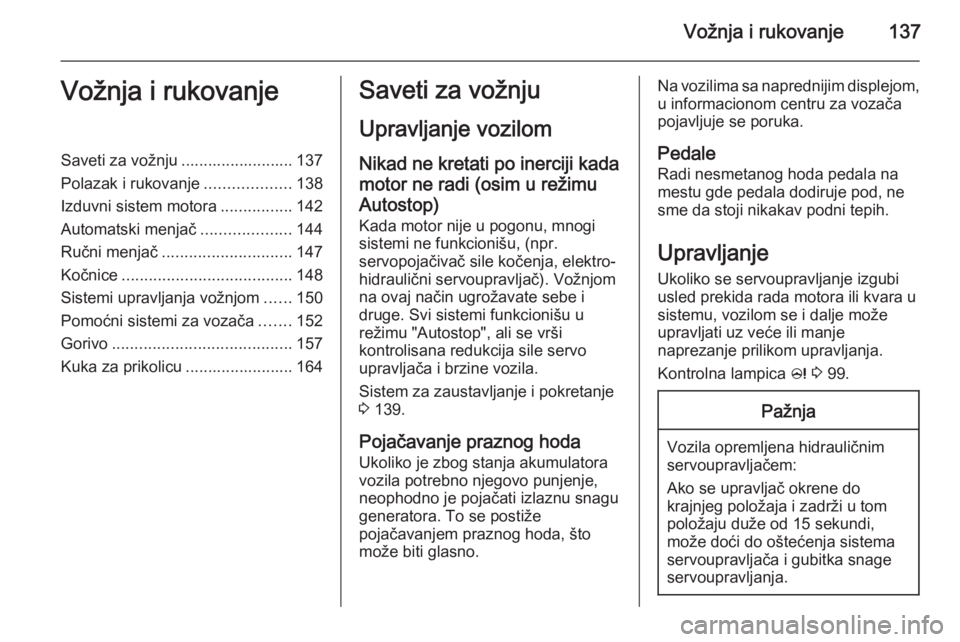

Vožnja i rukovanje137Vožnja i rukovanjeSaveti za vožnju ......................... 137
Polazak i rukovanje ...................138
Izduvni sistem motora ................142
Automatski menjač ....................144
Ručni menjač ............................. 147
Kočnice ...................................... 148
Sistemi upravljanja vožnjom ......150
Pomoćni sistemi za vozača .......152
Gorivo ........................................ 157
Kuka za prikolicu ........................ 164Saveti za vožnju
Upravljanje vozilom Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu Autostop) Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu u
režimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 139.
Pojačavanje praznog hoda Ukoliko je zbog stanja akumulatora
vozila potrebno njegovo punjenje,
neophodno je pojačati izlaznu snagu
generatora. To se postiže
pojačavanjem praznog hoda, što
može biti glasno.Na vozilima sa naprednijim displejom,
u informacionom centru za vozača
pojavljuje se poruka.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Upravljanje
Ukoliko se servoupravljanje izgubi
usled prekida rada motora ili kvara u
sistemu, vozilom se i dalje može
upravljati uz veće ili manje
naprezanje prilikom upravljanja.
Kontrolna lampica c 3 99.Pažnja
Vozila opremljena hidrauličnim
servoupravljačem:
Ako se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže od 15 sekundi,
može doći do oštećenja sistema
servoupravljača i gubitka snage
servoupravljanja.

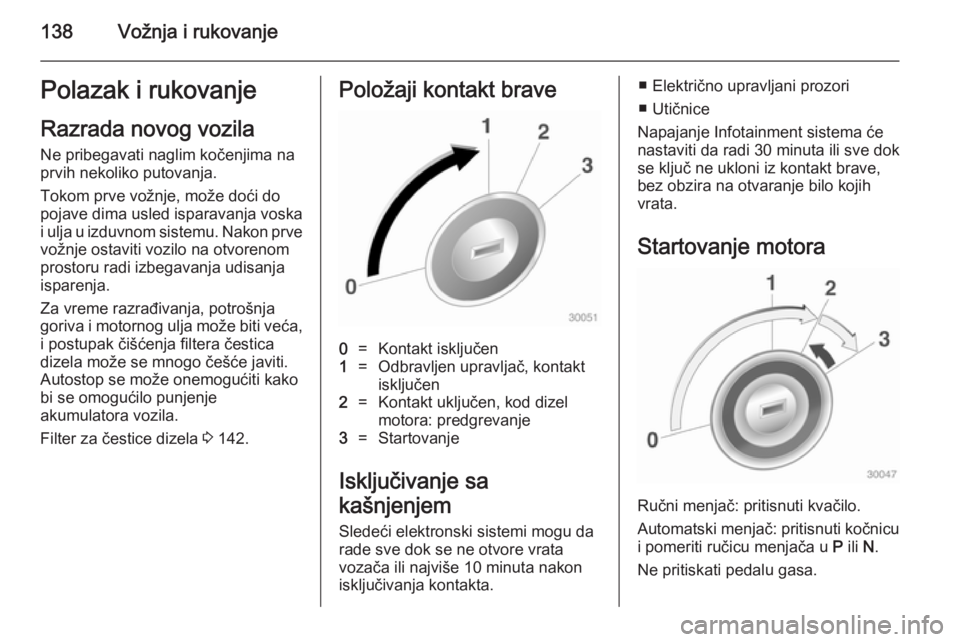

138Vožnja i rukovanjePolazak i rukovanje
Razrada novog vozila Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja može biti veća, i postupak čišćenja filtera čestica
dizela može se mnogo češće javiti.
Autostop se može onemogućiti kako
bi se omogućilo punjenje
akumulatora vozila.
Filter za čestice dizela 3 142.Položaji kontakt brave0=Kontakt isključen1=Odbravljen upravljač, kontakt
isključen2=Kontakt uključen, kod dizel
motora: predgrevanje3=Startovanje
Isključivanje sa
kašnjenjem Sledeći elektronski sistemi mogu da
rade sve dok se ne otvore vrata
vozača ili najviše 10 minuta nakon
isključivanja kontakta.
■ Električno upravljani prozori
■ Utičnice
Napajanje Infotainment sistema će
nastaviti da radi 30 minuta ili sve dok se ključ ne ukloni iz kontakt brave,
bez obzira na otvaranje bilo kojih
vrata.
Startovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.
