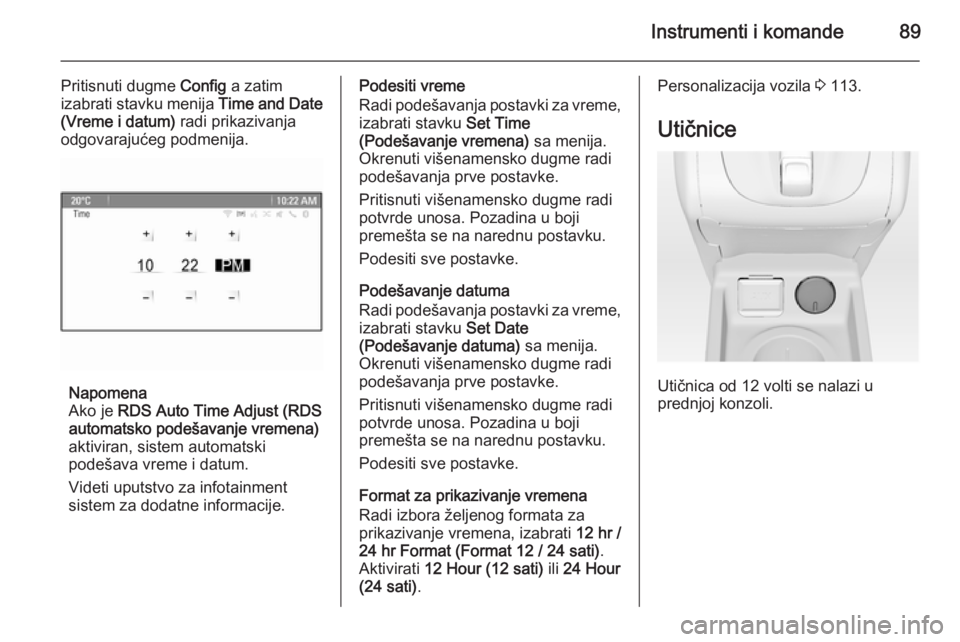

Instrumenti i komande89
Pritisnuti dugme Config a zatim
izabrati stavku menija Time and Date
(Vreme i datum) radi prikazivanja
odgovarajućeg podmenija.
Napomena
Ako je RDS Auto Time Adjust (RDS
automatsko podešavanje vremena)
aktiviran, sistem automatski
podešava vreme i datum.
Videti uputstvo za infotainment
sistem za dodatne informacije.
Podesiti vreme
Radi podešavanja postavki za vreme,
izabrati stavku Set Time
(Podešavanje vremena) sa menija.
Okrenuti višenamensko dugme radi
podešavanja prve postavke.
Pritisnuti višenamensko dugme radi
potvrde unosa. Pozadina u boji
premešta se na narednu postavku.
Podesiti sve postavke.
Podešavanje datuma
Radi podešavanja postavki za vreme,
izabrati stavku Set Date
(Podešavanje datuma) sa menija.
Okrenuti višenamensko dugme radi
podešavanja prve postavke.
Pritisnuti višenamensko dugme radi
potvrde unosa. Pozadina u boji
premešta se na narednu postavku.
Podesiti sve postavke.
Format za prikazivanje vremena
Radi izbora željenog formata za
prikazivanje vremena, izabrati 12 hr /
24 hr Format (Format 12 / 24 sati) .
Aktivirati 12 Hour (12 sati) ili 24 Hour
(24 sati) .Personalizacija vozila 3 113.
Utičnice
Utičnica od 12 volti se nalazi u
prednjoj konzoli.

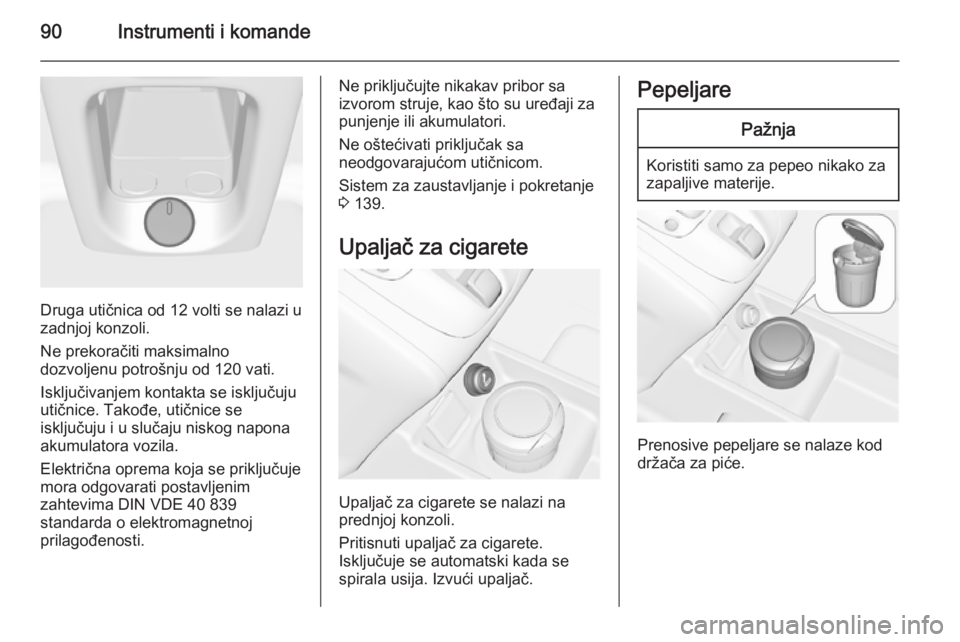

90Instrumenti i komande
Druga utičnica od 12 volti se nalazi u
zadnjoj konzoli.
Ne prekoračiti maksimalno
dozvoljenu potrošnju od 120 vati.
Isključivanjem kontakta se isključuju
utičnice. Takođe, utičnice se
isključuju i u slučaju niskog napona
akumulatora vozila.
Električna oprema koja se priključuje
mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetnoj
prilagođenosti.
Ne priključujte nikakav pribor sa
izvorom struje, kao što su uređaji za
punjenje ili akumulatori.
Ne oštećivati priključak sa
neodgovarajućom utičnicom.
Sistem za zaustavljanje i pokretanje
3 139.
Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli.
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvući upaljač.
PepeljarePažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare se nalaze kod
držača za piće.

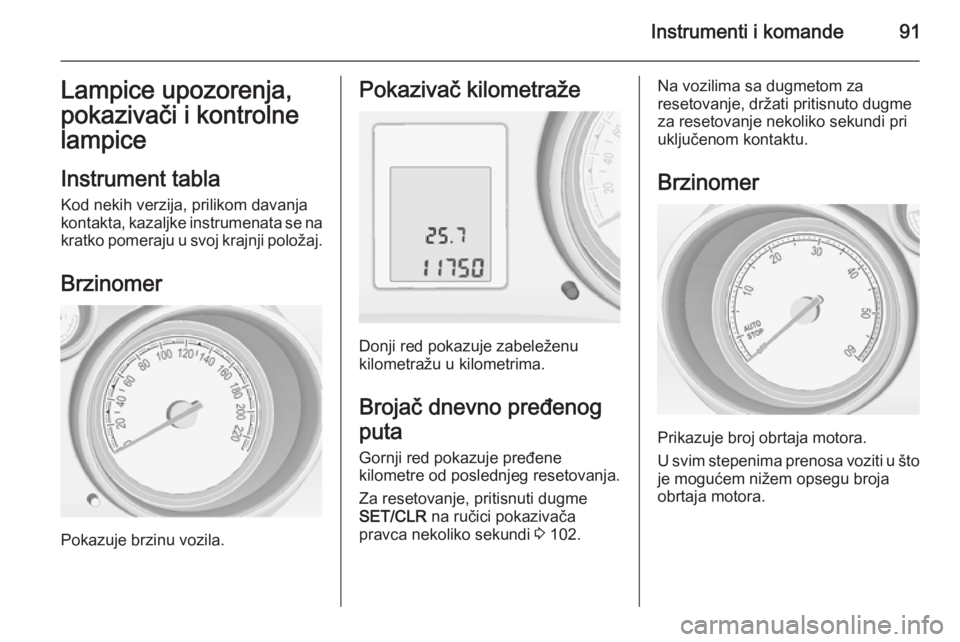

Instrumenti i komande91Lampice upozorenja,
pokazivači i kontrolne lampice
Instrument tabla Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu u kilometrima.
Brojač dnevno pređenog
puta
Gornji red pokazuje pređene
kilometre od poslednjeg resetovanja.
Za resetovanje, pritisnuti dugme
SET/CLR na ručici pokazivača
pravca nekoliko sekundi 3 102.
Na vozilima sa dugmetom za
resetovanje, držati pritisnuto dugme
za resetovanje nekoliko sekundi pri
uključenom kontaktu.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.

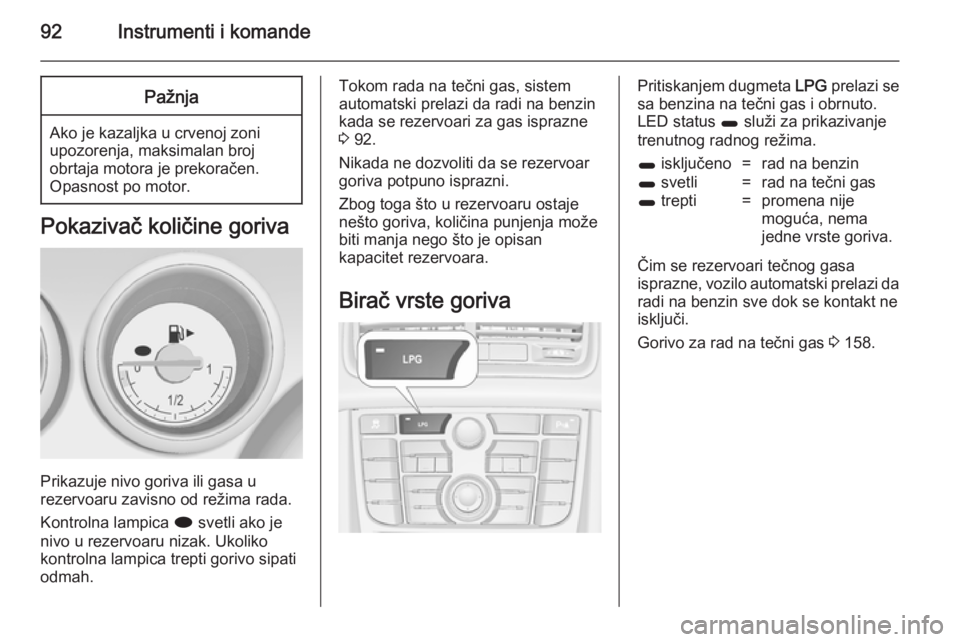

92Instrumenti i komandePažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva ili gasa u
rezervoaru zavisno od režima rada.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati
odmah.
Tokom rada na tečni gas, sistem
automatski prelazi da radi na benzin
kada se rezervoari za gas isprazne
3 92.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Birač vrste gorivaPritiskanjem dugmeta LPG prelazi se
sa benzina na tečni gas i obrnuto.
LED status 1 služi za prikazivanje
trenutnog radnog režima.1 isključeno=rad na benzin1 svetli=rad na tečni gas1 trepti=promena nije
moguća, nema
jedne vrste goriva.
Čim se rezervoari tečnog gasa
isprazne, vozilo automatski prelazi da
radi na benzin sve dok se kontakt ne
isključi.
Gorivo za rad na tečni gas 3 158.

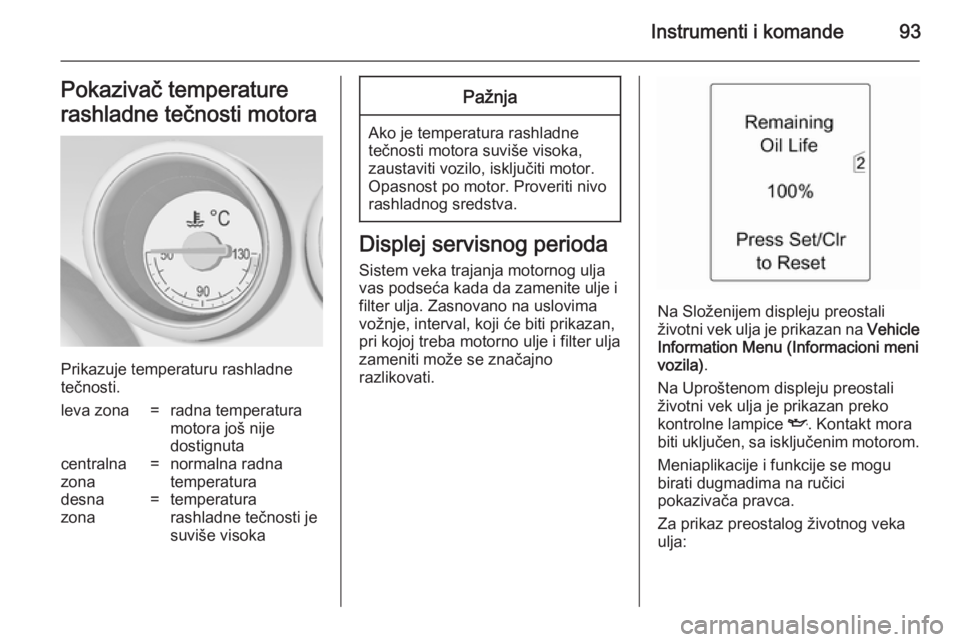

Instrumenti i komande93Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
leva zona=radna temperatura
motora još nije
dostignutacentralna
zona=normalna radna
temperaturadesna
zona=temperatura
rashladne tečnosti je
suviše visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Na Složenijem displeju preostali
životni vek ulja je prikazan na Vehicle
Information Menu (Informacioni meni
vozila) .
Na Uproštenom displeju preostali
životni vek ulja je prikazan preko
kontrolne lampice I. Kontakt mora
biti uključen, sa isključenim motorom.
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Za prikaz preostalog životnog veka
ulja:

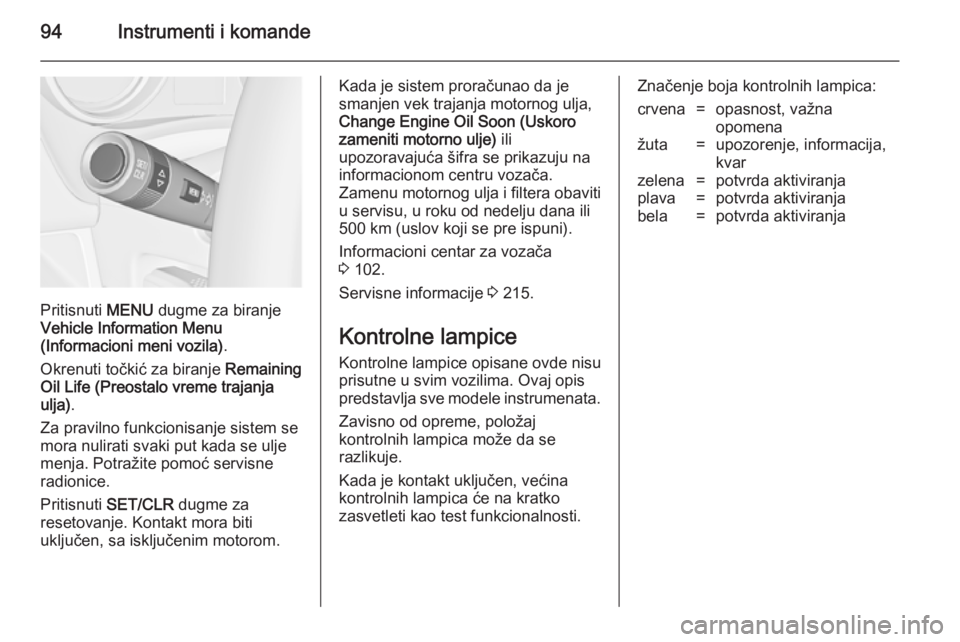

94Instrumenti i komande
Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražite pomoć servisne
radionice.
Pritisnuti SET/CLR dugme za
resetovanje. Kontakt mora biti
uključen, sa isključenim motorom.
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) ili
upozoravajuća šifra se prikazuju na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 102.
Servisne informacije 3 215.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da se
razlikuje.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.Značenje boja kontrolnih lampica:crvena=opasnost, važna
opomenažuta=upozorenje, informacija, kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja

Instrumenti i komande95

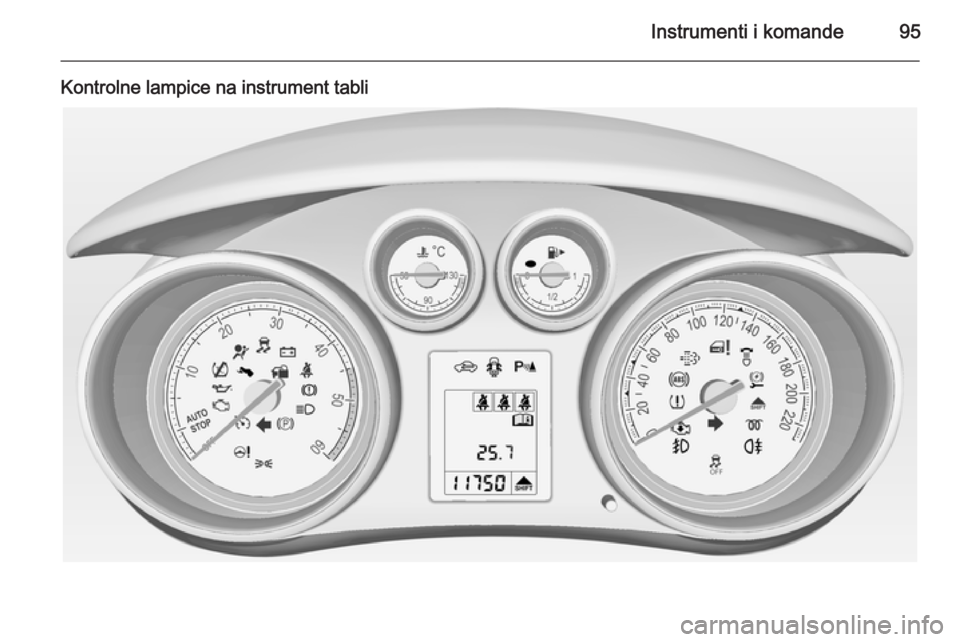

Kontrolne lampice na instrument tabli

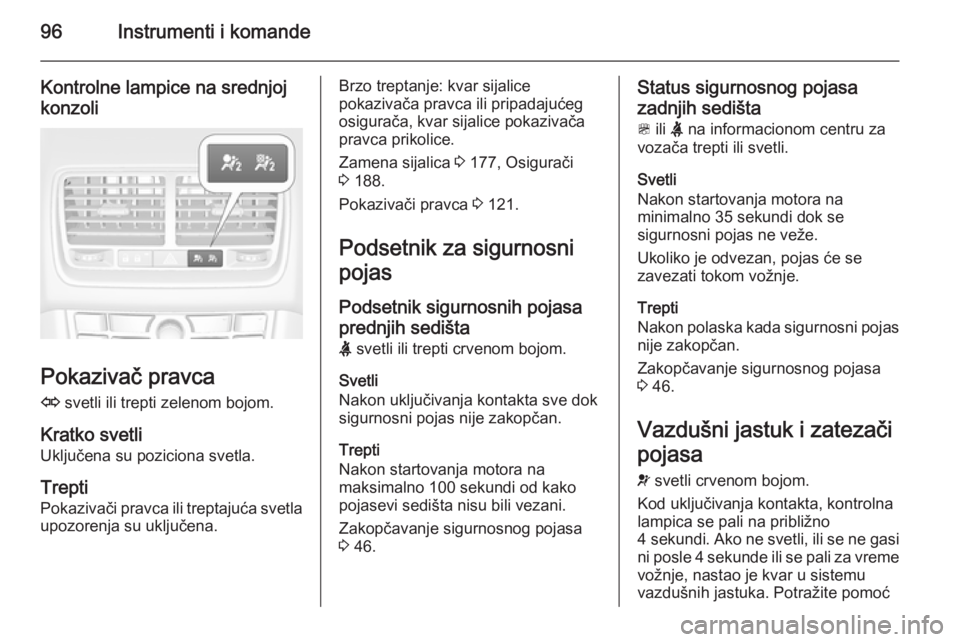

96Instrumenti i komande
Kontrolne lampice na srednjoj
konzoli
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 177, Osigurači
3 188.
Pokazivači pravca 3 121.
Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasaprednjih sedišta X svetli ili trepti crvenom bojom.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi od kako
pojasevi sedišta nisu bili vezani.
Zakopčavanje sigurnosnog pojasa
3 46.Status sigurnosnog pojasa
zadnjih sedišta > ili X na informacionom centru za
vozača trepti ili svetli.
Svetli
Nakon startovanja motora na
minimalno 35 sekundi dok se
sigurnosni pojas ne veže.
Ukoliko je odvezan, pojas će se
zavezati tokom vožnje.
Trepti
Nakon polaska kada sigurnosni pojas
nije zakopčan.
Zakopčavanje sigurnosnog pojasa
3 46.
Vazdušni jastuk i zatezači
pojasa v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
4 sekundi . Ako ne svetli, ili se ne gasi
ni posle 4 sekunde ili se pali za vreme
vožnje, nastao je kvar u sistemu
vazdušnih jastuka. Potražite pomoć

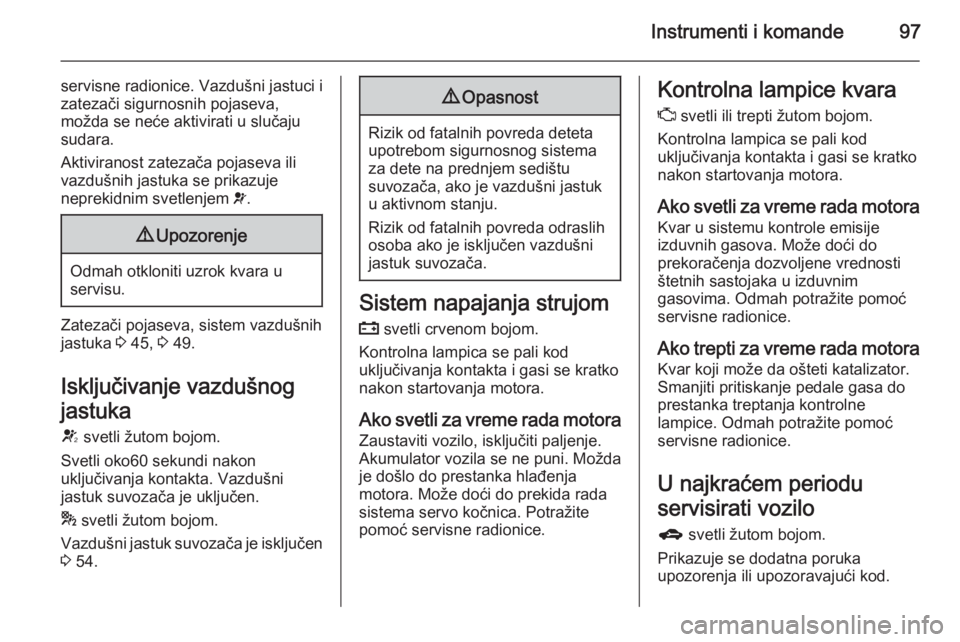

Instrumenti i komande97
servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 45, 3 49.
Isključivanje vazdušnog
jastuka V svetli žutom bojom.
Svetli oko60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 54.
9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.
U najkraćem periodu
servisirati vozilo g svetli žutom bojom.
Prikazuje se dodatna poruka
upozorenja ili upozoravajući kod.

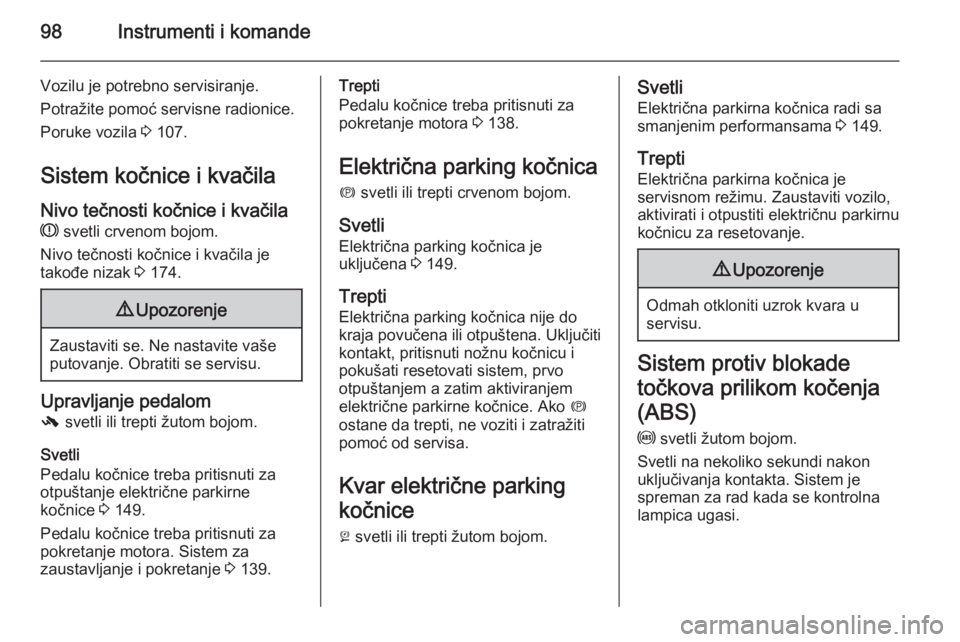

98Instrumenti i komande
Vozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Poruke vozila 3 107.
Sistem kočnice i kvačila Nivo tečnosti kočnice i kvačila
R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
takođe nizak 3 174.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Upravljanje pedalom
- svetli ili trepti žutom bojom.
Svetli
Pedalu kočnice treba pritisnuti za otpuštanje električne parkirne
kočnice 3 149.
Pedalu kočnice treba pritisnuti za pokretanje motora. Sistem za
zaustavljanje i pokretanje 3 139.
Trepti
Pedalu kočnice treba pritisnuti za
pokretanje motora 3 138.
Električna parking kočnica
m svetli ili trepti crvenom bojom.
Svetli Električna parking kočnica je
uključena 3 149.
Trepti
Električna parking kočnica nije do
kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu i
pokušati resetovati sistem, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parking
kočnice
j svetli ili trepti žutom bojom.Svetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 149.
Trepti
Električna parkirna kočnica je
servisnom režimu. Zaustaviti vozilo, aktivirati i otpustiti električnu parkirnukočnicu za resetovanje.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja
(ABS) u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
